Раскладная сауна

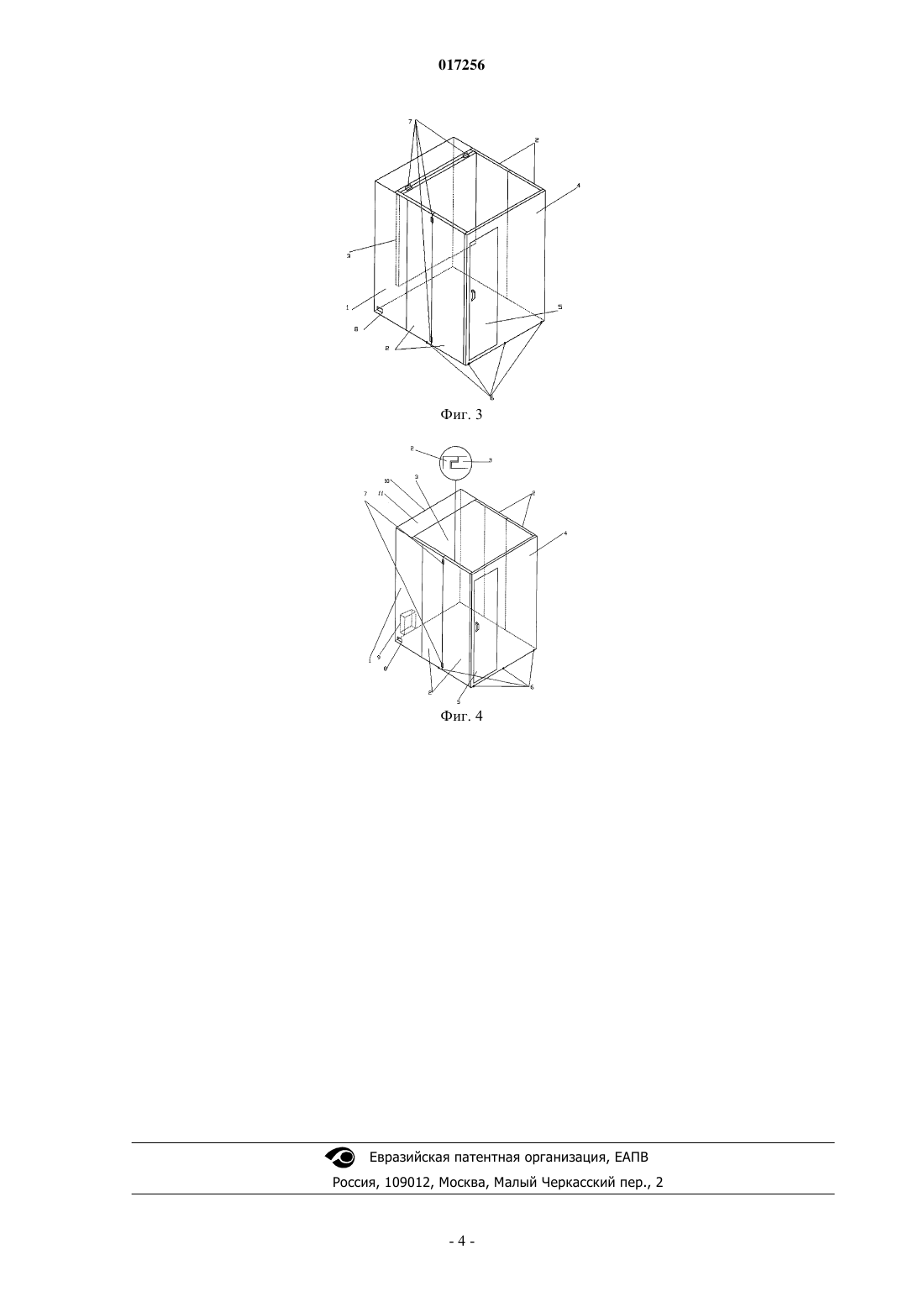

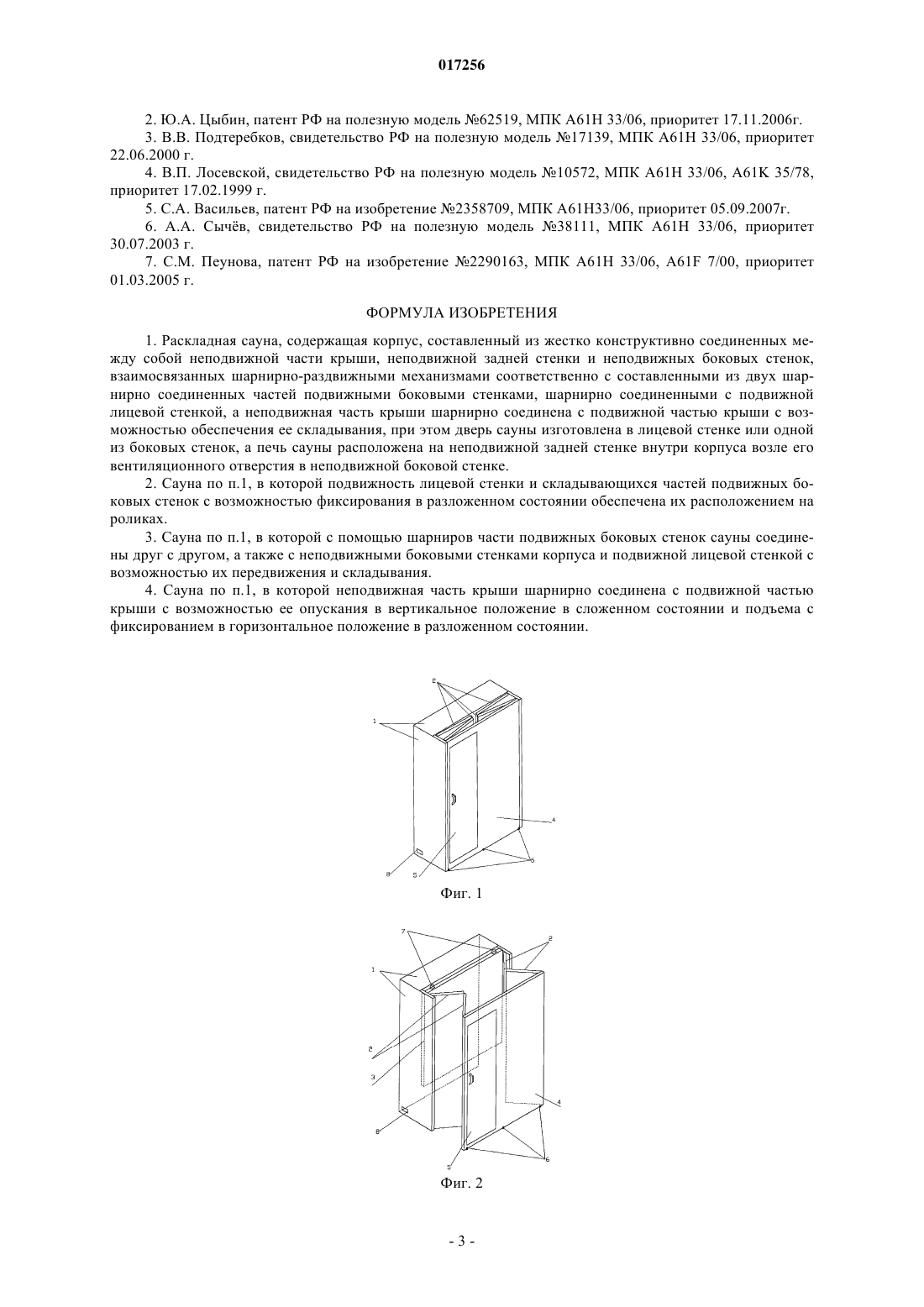

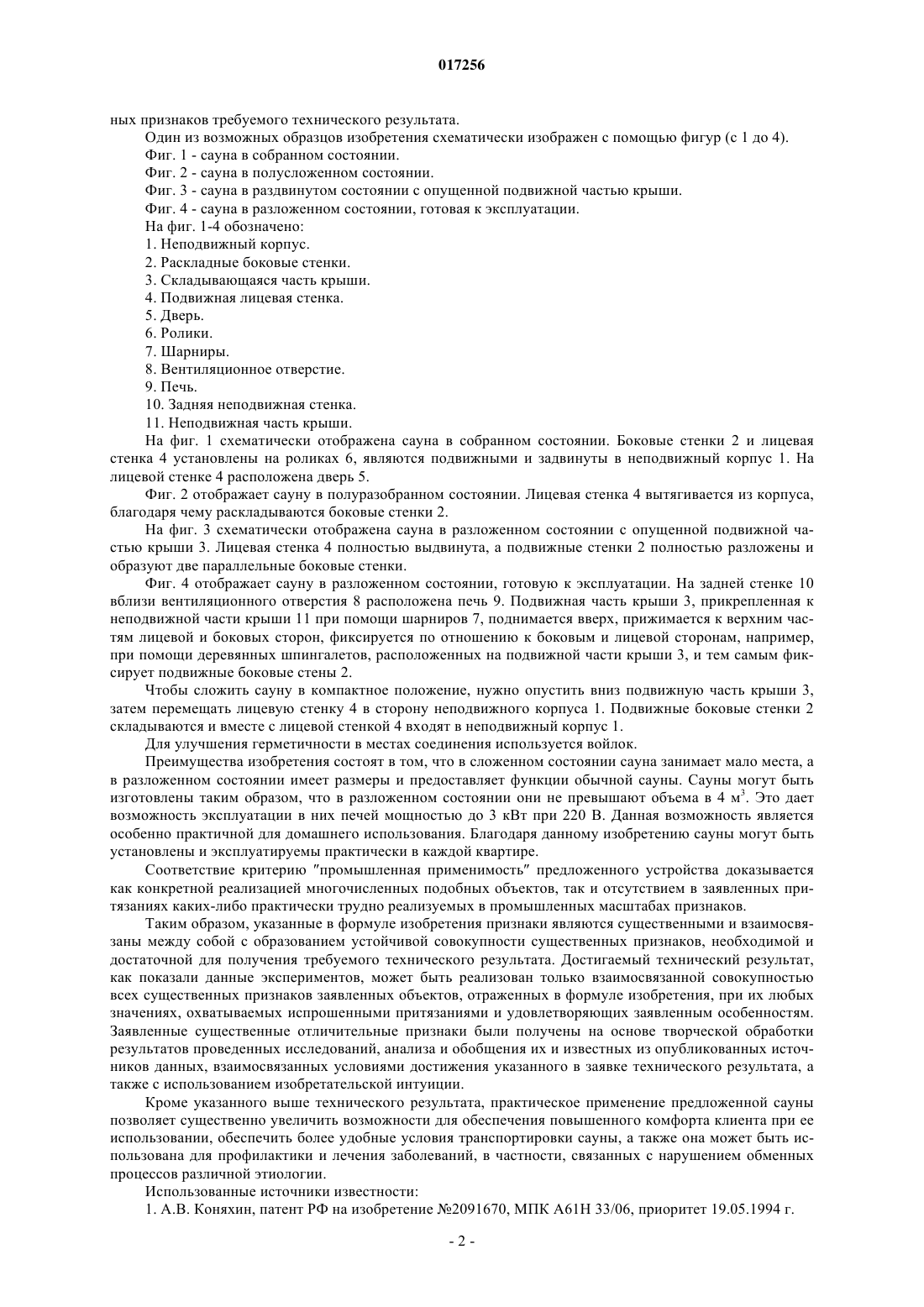

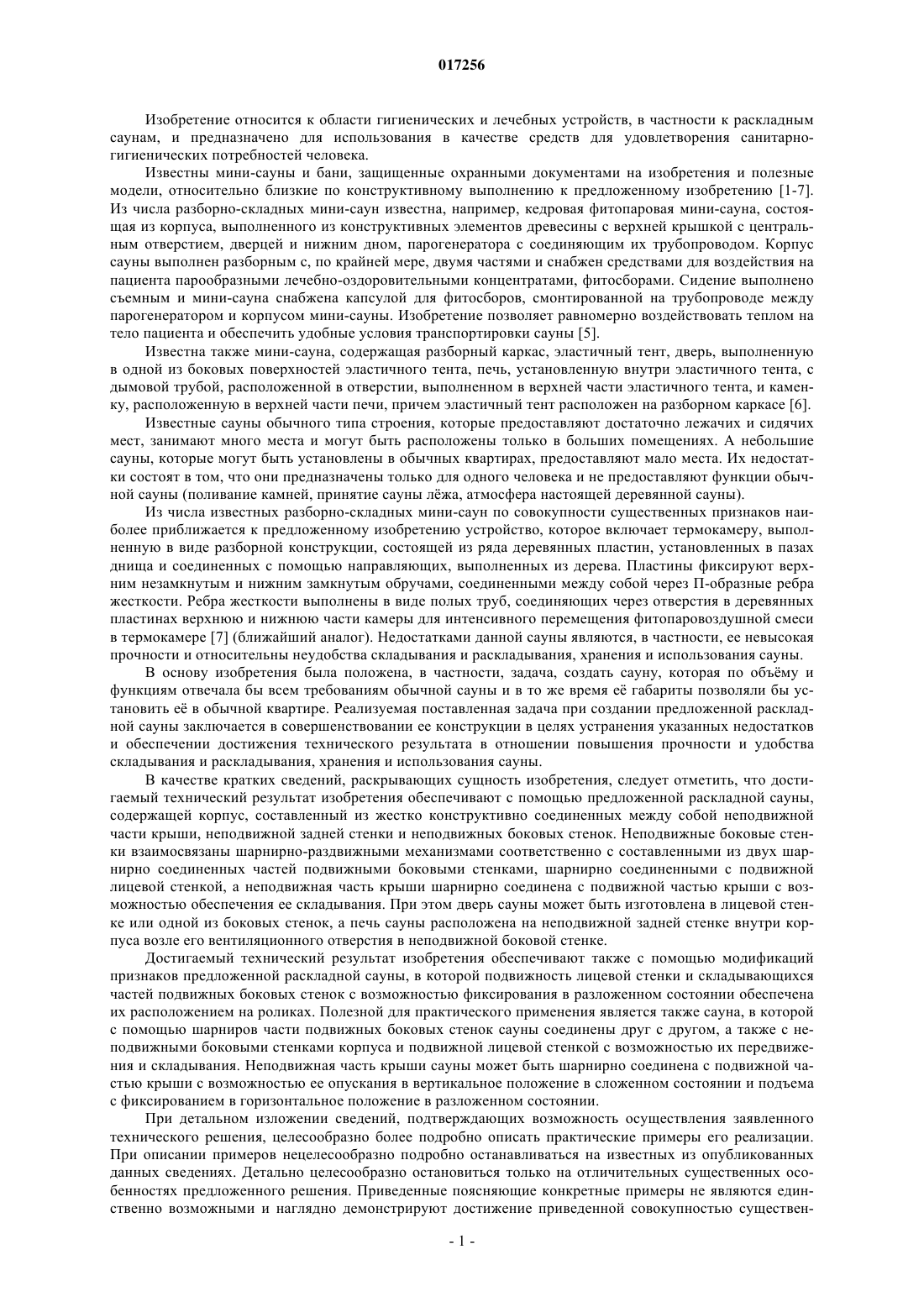

Изобретение относится к области гигиенических и лечебных устройств, в частности к раскладным саунам, и предназначено для использования в качестве средств для удовлетворения санитарногигиенических потребностей человека. Достигаемым техническим результатом является повышение прочности и удобства складывания и раскладывания, хранения и использования сауны. Это обеспечивают с помощью предложенной раскладной сауны, содержащей корпус,составленный из жестко конструктивно соединенных между собой неподвижной части крыши,неподвижной задней стенки и неподвижных боковых стенок. Неподвижные боковые стенки взаимосвязаны шарнирно-раздвижными механизмами соответственно с составленными из двух шарнирно соединенных частей подвижными боковыми стенками, шарнирно соединенными с подвижной лицевой стенкой, а неподвижная часть крыши шарнирно соединена с подвижной частью крыши с возможностью обеспечения ее складывания. При этом дверь сауны может быть изготовлена в лицевой стенке или одной из боковых стенок, а печь сауны расположена на неподвижной задней стенке внутри корпуса возле его вентиляционного отверстия в неподвижной боковой стенке. 017256 Изобретение относится к области гигиенических и лечебных устройств, в частности к раскладным саунам, и предназначено для использования в качестве средств для удовлетворения санитарногигиенических потребностей человека. Известны мини-сауны и бани, защищенные охранными документами на изобретения и полезные модели, относительно близкие по конструктивному выполнению к предложенному изобретению [1-7]. Из числа разборно-складных мини-саун известна, например, кедровая фитопаровая мини-сауна, состоящая из корпуса, выполненного из конструктивных элементов древесины с верхней крышкой с центральным отверстием, дверцей и нижним дном, парогенератора с соединяющим их трубопроводом. Корпус сауны выполнен разборным с, по крайней мере, двумя частями и снабжен средствами для воздействия на пациента парообразными лечебно-оздоровительными концентратами, фитосборами. Сидение выполнено съемным и мини-сауна снабжена капсулой для фитосборов, смонтированной на трубопроводе между парогенератором и корпусом мини-сауны. Изобретение позволяет равномерно воздействовать теплом на тело пациента и обеспечить удобные условия транспортировки сауны [5]. Известна также мини-сауна, содержащая разборный каркас, эластичный тент, дверь, выполненную в одной из боковых поверхностей эластичного тента, печь, установленную внутри эластичного тента, с дымовой трубой, расположенной в отверстии, выполненном в верхней части эластичного тента, и каменку, расположенную в верхней части печи, причем эластичный тент расположен на разборном каркасе [6]. Известные сауны обычного типа строения, которые предоставляют достаточно лежачих и сидячих мест, занимают много места и могут быть расположены только в больших помещениях. А небольшие сауны, которые могут быть установлены в обычных квартирах, предоставляют мало места. Их недостатки состоят в том, что они предназначены только для одного человека и не предоставляют функции обычной сауны (поливание камней, принятие сауны лжа, атмосфера настоящей деревянной сауны). Из числа известных разборно-складных мини-саун по совокупности существенных признаков наиболее приближается к предложенному изобретению устройство, которое включает термокамеру, выполненную в виде разборной конструкции, состоящей из ряда деревянных пластин, установленных в пазах днища и соединенных с помощью направляющих, выполненных из дерева. Пластины фиксируют верхним незамкнутым и нижним замкнутым обручами, соединенными между собой через П-образные ребра жесткости. Ребра жесткости выполнены в виде полых труб, соединяющих через отверстия в деревянных пластинах верхнюю и нижнюю части камеры для интенсивного перемещения фитопаровоздушной смеси в термокамере [7] (ближайший аналог). Недостатками данной сауны являются, в частности, ее невысокая прочности и относительны неудобства складывания и раскладывания, хранения и использования сауны. В основу изобретения была положена, в частности, задача, создать сауну, которая по объму и функциям отвечала бы всем требованиям обычной сауны и в то же время е габариты позволяли бы установить е в обычной квартире. Реализуемая поставленная задача при создании предложенной раскладной сауны заключается в совершенствовании ее конструкции в целях устранения указанных недостатков и обеспечении достижения технического результата в отношении повышения прочности и удобства складывания и раскладывания, хранения и использования сауны. В качестве кратких сведений, раскрывающих сущность изобретения, следует отметить, что достигаемый технический результат изобретения обеспечивают с помощью предложенной раскладной сауны,содержащей корпус, составленный из жестко конструктивно соединенных между собой неподвижной части крыши, неподвижной задней стенки и неподвижных боковых стенок. Неподвижные боковые стенки взаимосвязаны шарнирно-раздвижными механизмами соответственно с составленными из двух шарнирно соединенных частей подвижными боковыми стенками, шарнирно соединенными с подвижной лицевой стенкой, а неподвижная часть крыши шарнирно соединена с подвижной частью крыши с возможностью обеспечения ее складывания. При этом дверь сауны может быть изготовлена в лицевой стенке или одной из боковых стенок, а печь сауны расположена на неподвижной задней стенке внутри корпуса возле его вентиляционного отверстия в неподвижной боковой стенке. Достигаемый технический результат изобретения обеспечивают также с помощью модификаций признаков предложенной раскладной сауны, в которой подвижность лицевой стенки и складывающихся частей подвижных боковых стенок с возможностью фиксирования в разложенном состоянии обеспечена их расположением на роликах. Полезной для практического применения является также сауна, в которой с помощью шарниров части подвижных боковых стенок сауны соединены друг с другом, а также с неподвижными боковыми стенками корпуса и подвижной лицевой стенкой с возможностью их передвижения и складывания. Неподвижная часть крыши сауны может быть шарнирно соединена с подвижной частью крыши с возможностью ее опускания в вертикальное положение в сложенном состоянии и подъема с фиксированием в горизонтальное положение в разложенном состоянии. При детальном изложении сведений, подтверждающих возможность осуществления заявленного технического решения, целесообразно более подробно описать практические примеры его реализации. При описании примеров нецелесообразно подробно останавливаться на известных из опубликованных данных сведениях. Детально целесообразно остановиться только на отличительных существенных особенностях предложенного решения. Приведенные поясняющие конкретные примеры не являются единственно возможными и наглядно демонстрируют достижение приведенной совокупностью существен-1 017256 ных признаков требуемого технического результата. Один из возможных образцов изобретения схематически изображен с помощью фигур (с 1 до 4). Фиг. 1 - сауна в собранном состоянии. Фиг. 2 - сауна в полусложенном состоянии. Фиг. 3 - сауна в раздвинутом состоянии с опущенной подвижной частью крыши. Фиг. 4 - сауна в разложенном состоянии, готовая к эксплуатации. На фиг. 1-4 обозначено: 1. Неподвижный корпус. 2. Раскладные боковые стенки. 3. Складывающаяся часть крыши. 4. Подвижная лицевая стенка. 5. Дверь. 6. Ролики. 7. Шарниры. 8. Вентиляционное отверстие. 9. Печь. 10. Задняя неподвижная стенка. 11. Неподвижная часть крыши. На фиг. 1 схематически отображена сауна в собранном состоянии. Боковые стенки 2 и лицевая стенка 4 установлены на роликах 6, являются подвижными и задвинуты в неподвижный корпус 1. На лицевой стенке 4 расположена дверь 5. Фиг. 2 отображает сауну в полуразобранном состоянии. Лицевая стенка 4 вытягивается из корпуса,благодаря чему раскладываются боковые стенки 2. На фиг. 3 схематически отображена сауна в разложенном состоянии с опущенной подвижной частью крыши 3. Лицевая стенка 4 полностью выдвинута, а подвижные стенки 2 полностью разложены и образуют две параллельные боковые стенки. Фиг. 4 отображает сауну в разложенном состоянии, готовую к эксплуатации. На задней стенке 10 вблизи вентиляционного отверстия 8 расположена печь 9. Подвижная часть крыши 3, прикрепленная к неподвижной части крыши 11 при помощи шарниров 7, поднимается вверх, прижимается к верхним частям лицевой и боковых сторон, фиксируется по отношению к боковым и лицевой сторонам, например,при помощи деревянных шпингалетов, расположенных на подвижной части крыши 3, и тем самым фиксирует подвижные боковые стены 2. Чтобы сложить сауну в компактное положение, нужно опустить вниз подвижную часть крыши 3,затем перемещать лицевую стенку 4 в сторону неподвижного корпуса 1. Подвижные боковые стенки 2 складываются и вместе с лицевой стенкой 4 входят в неподвижный корпус 1. Для улучшения герметичности в местах соединения используется войлок. Преимущества изобретения состоят в том, что в сложенном состоянии сауна занимает мало места, а в разложенном состоянии имеет размеры и предоставляет функции обычной сауны. Сауны могут быть изготовлены таким образом, что в разложенном состоянии они не превышают объема в 4 м 3. Это дает возможность эксплуатации в них печей мощностью до 3 кВт при 220 В. Данная возможность является особенно практичной для домашнего использования. Благодаря данному изобретению сауны могут быть установлены и эксплуатируемы практически в каждой квартире. Соответствие критерию промышленная применимость предложенного устройства доказывается как конкретной реализацией многочисленных подобных объектов, так и отсутствием в заявленных притязаниях каких-либо практически трудно реализуемых в промышленных масштабах признаков. Таким образом, указанные в формуле изобретения признаки являются существенными и взаимосвязаны между собой с образованием устойчивой совокупности существенных признаков, необходимой и достаточной для получения требуемого технического результата. Достигаемый технический результат,как показали данные экспериментов, может быть реализован только взаимосвязанной совокупностью всех существенных признаков заявленных объектов, отраженных в формуле изобретения, при их любых значениях, охватываемых испрошенными притязаниями и удовлетворяющих заявленным особенностям. Заявленные существенные отличительные признаки были получены на основе творческой обработки результатов проведенных исследований, анализа и обобщения их и известных из опубликованных источников данных, взаимосвязанных условиями достижения указанного в заявке технического результата, а также с использованием изобретательской интуиции. Кроме указанного выше технического результата, практическое применение предложенной сауны позволяет существенно увеличить возможности для обеспечения повышенного комфорта клиента при ее использовании, обеспечить более удобные условия транспортировки сауны, а также она может быть использована для профилактики и лечения заболеваний, в частности, связанных с нарушением обменных процессов различной этиологии. Использованные источники известности: 1. А.В. Коняхин, патент РФ на изобретение 2091670, МПК А 61H 33/06, приоритет 19.05.1994 г.-2 017256 2. Ю.А. Цыбин, патент РФ на полезную модель 62519, МПК А 61 Н 33/06, приоритет 17.11.2006 г. 3. В.В. Подтеребков, свидетельство РФ на полезную модель 17139, МПК А 61 Н 33/06, приоритет 22.06.2000 г. 4. В.П. Лосевской, свидетельство РФ на полезную модель 10572, МПК А 61 Н 33/06, А 61K 35/78,приоритет 17.02.1999 г. 5. С.А. Васильев, патент РФ на изобретение 2358709, МПК А 61 Н 33/06, приоритет 05.09.2007 г. 6. А.А. Сычв, свидетельство РФ на полезную модель 38111, МПК А 61 Н 33/06, приоритет 30.07.2003 г. 7. С.М. Пеунова, патент РФ на изобретение 2290163, МПК А 61H 33/06, A61F 7/00, приоритет 01.03.2005 г. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Раскладная сауна, содержащая корпус, составленный из жестко конструктивно соединенных между собой неподвижной части крыши, неподвижной задней стенки и неподвижных боковых стенок,взаимосвязанных шарнирно-раздвижными механизмами соответственно с составленными из двух шарнирно соединенных частей подвижными боковыми стенками, шарнирно соединенными с подвижной лицевой стенкой, а неподвижная часть крыши шарнирно соединена с подвижной частью крыши с возможностью обеспечения ее складывания, при этом дверь сауны изготовлена в лицевой стенке или одной из боковых стенок, а печь сауны расположена на неподвижной задней стенке внутри корпуса возле его вентиляционного отверстия в неподвижной боковой стенке. 2. Сауна по п.1, в которой подвижность лицевой стенки и складывающихся частей подвижных боковых стенок с возможностью фиксирования в разложенном состоянии обеспечена их расположением на роликах. 3. Сауна по п.1, в которой с помощью шарниров части подвижных боковых стенок сауны соединены друг с другом, а также с неподвижными боковыми стенками корпуса и подвижной лицевой стенкой с возможностью их передвижения и складывания. 4. Сауна по п.1, в которой неподвижная часть крыши шарнирно соединена с подвижной частью крыши с возможностью ее опускания в вертикальное положение в сложенном состоянии и подъема с фиксированием в горизонтальное положение в разложенном состоянии.
