Способ защиты радиолокационной станции от поражения противорадиолокационными ракетами

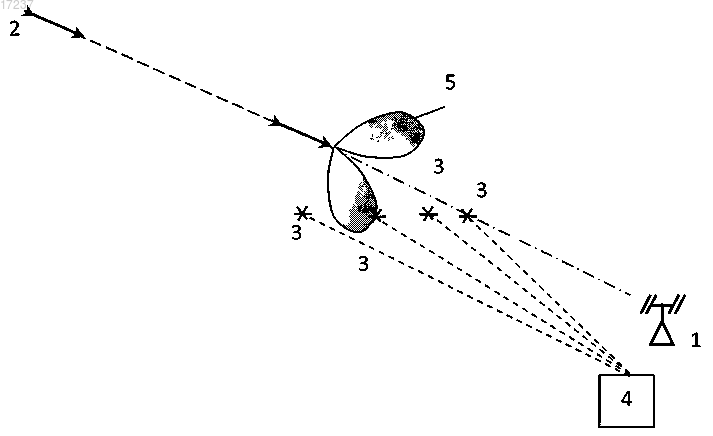

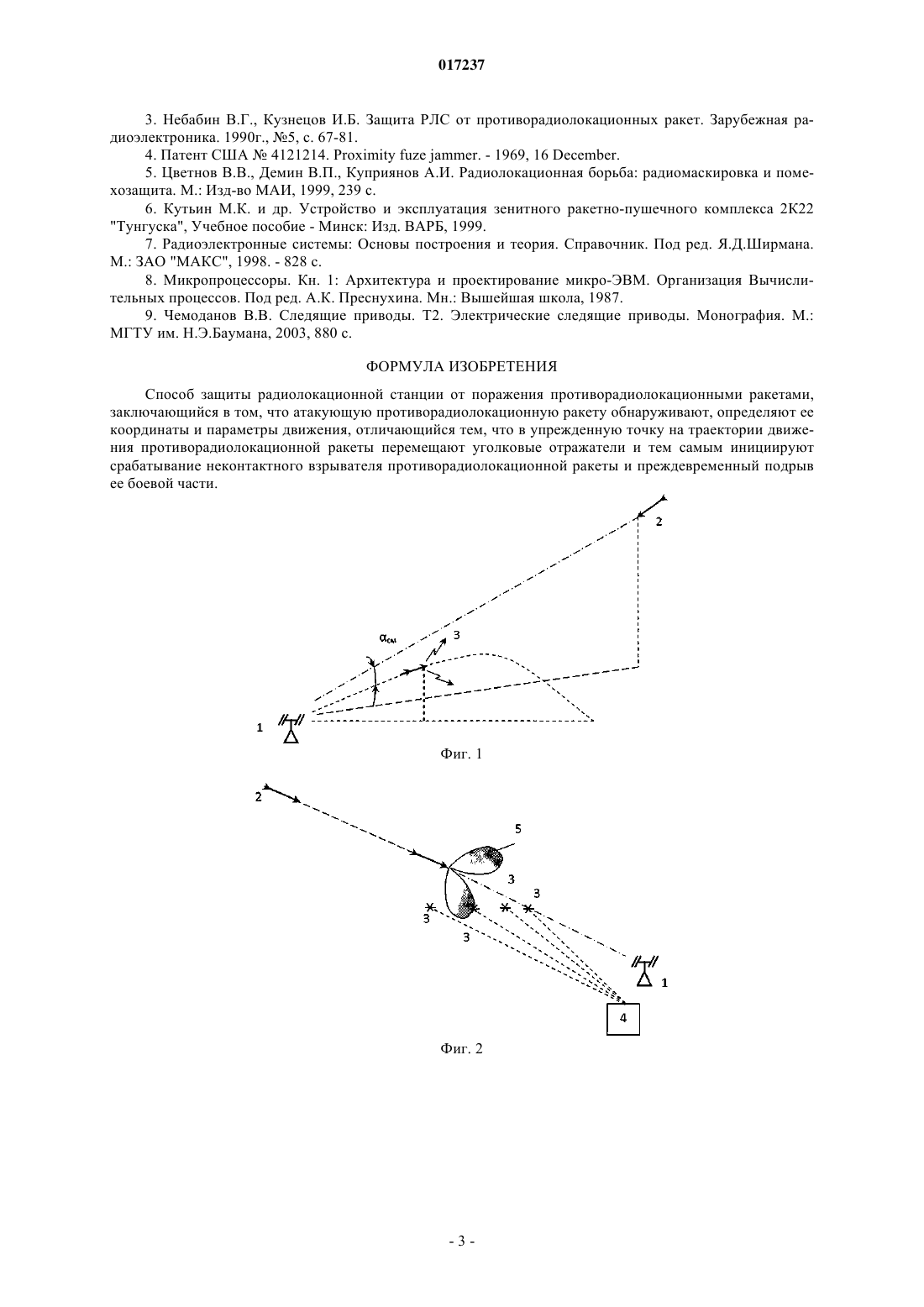

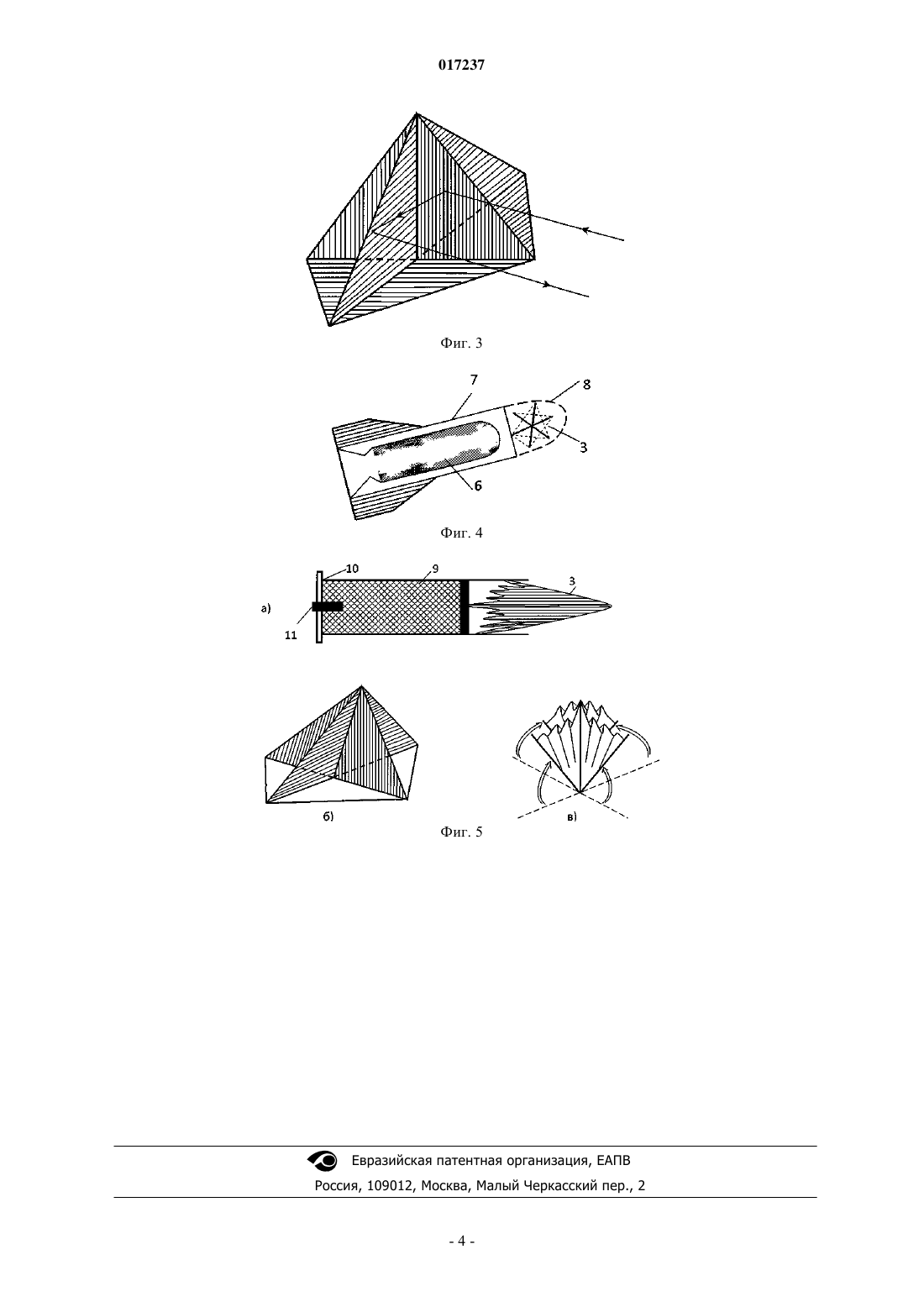

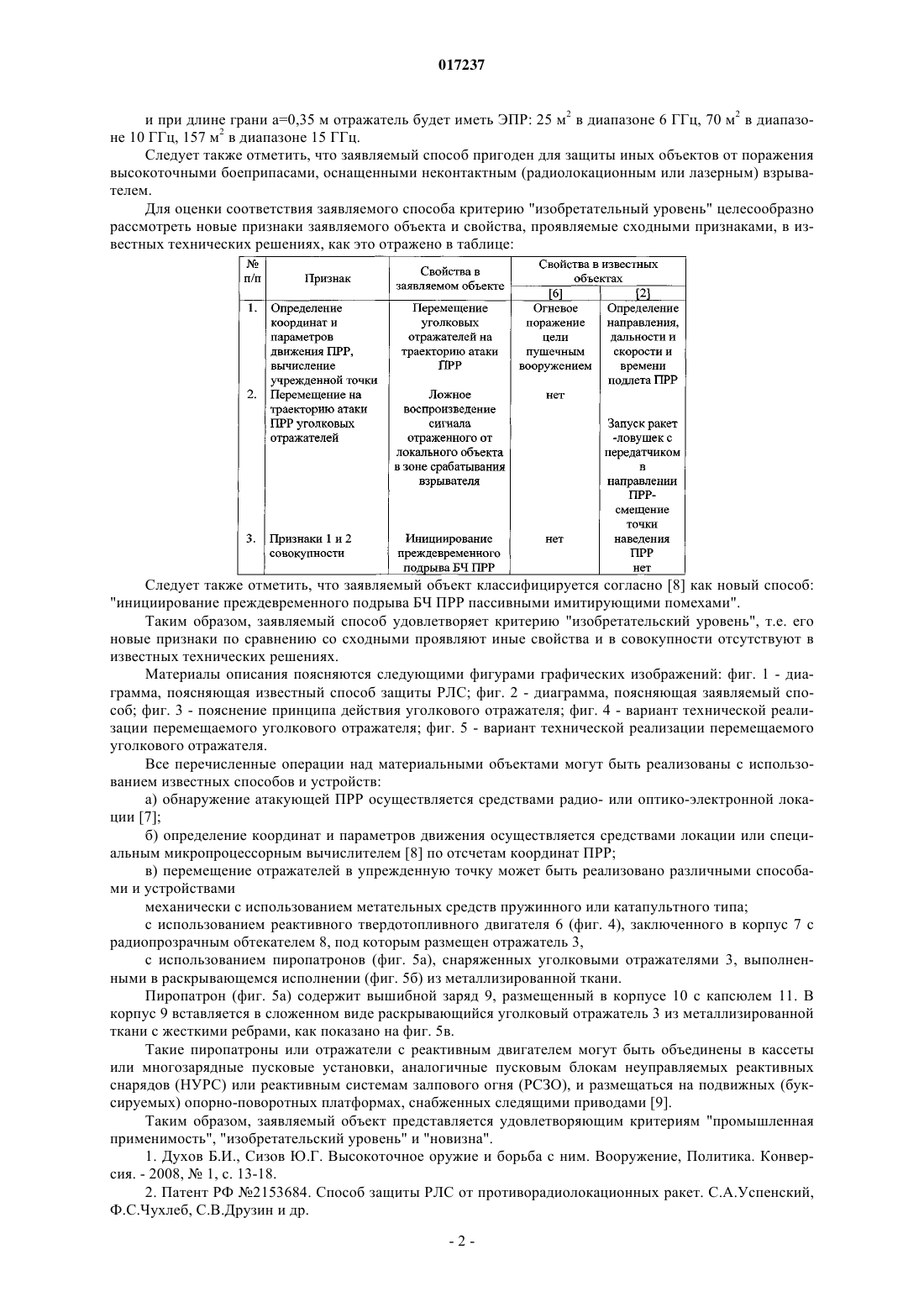

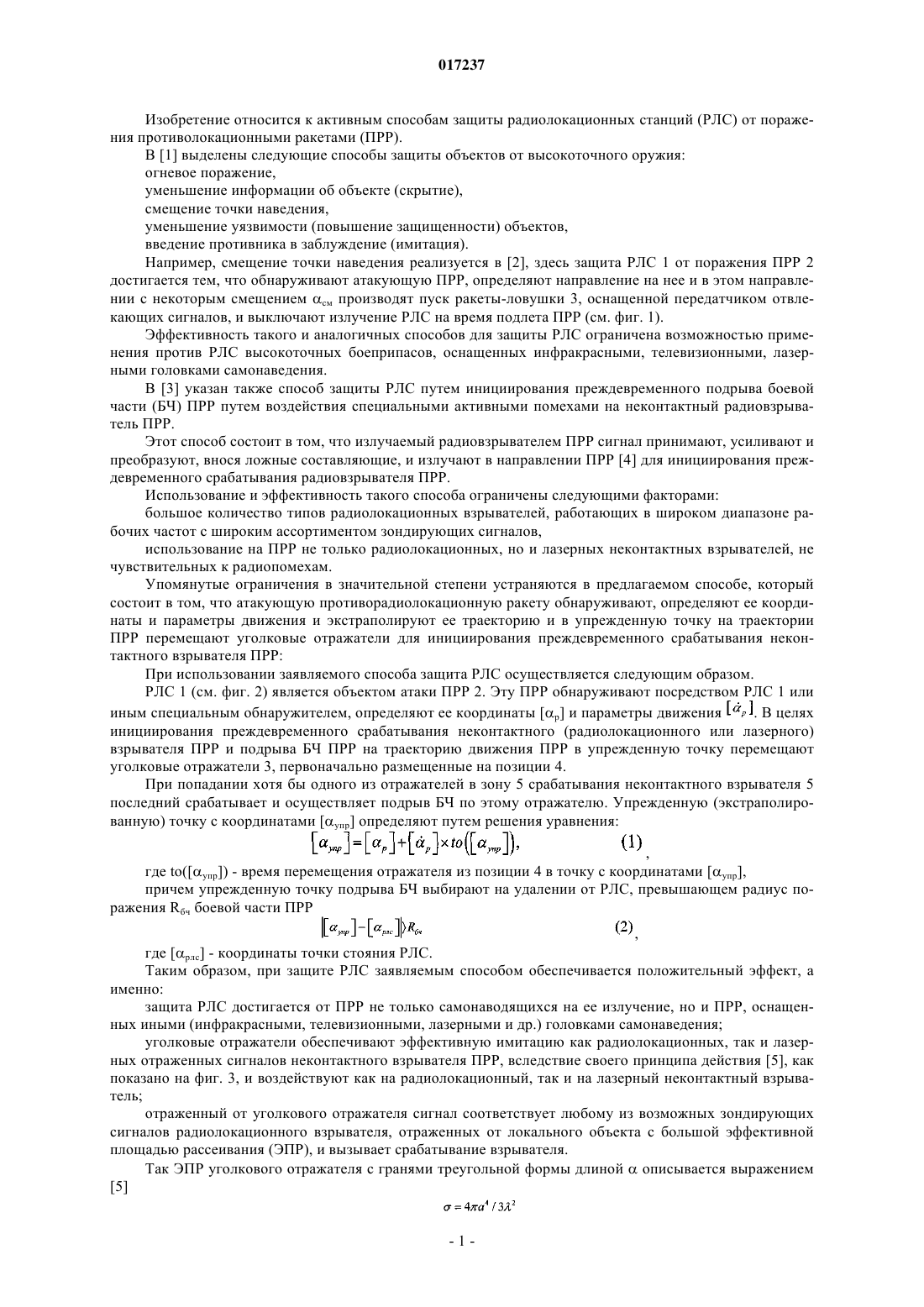

СПОСОБ ЗАЩИТЫ РАДИОЛОКАЦИОННОЙ СТАНЦИИ ОТ ПОРАЖЕНИЯ ПРОТИВОРАДИОЛОКАЦИОННЫМИ РАКЕТАМИ Представлен способ защиты радиолокационной станции(РЛС) от поражения противорадиолокационными ракетами (ПРР), который заключается в том, что атакующую ПРР обнаруживают, определяют координаты и параметры ее движения. Способ отличается тем, что на траекторию движения ПРР перемещают уголковые отражатели и тем самым инициируют срабатывание неконтактного взрывателя ПРР и преждевременный подрыв ее боевой части. Такой способ может быть классифицирован как "инициирование преждевременного подрыва боевой части ПРР путем воздействия на неконтактный взрыватель пассивными имитирующими помехами".(71)(73) Заявитель и патентовладелец: ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО "АЛЕВКУРП" (BY) 017237 Изобретение относится к активным способам защиты радиолокационных станций (РЛС) от поражения противолокационными ракетами (ПРР). В [1] выделены следующие способы защиты объектов от высокоточного оружия: огневое поражение,уменьшение информации об объекте (скрытие),смещение точки наведения,уменьшение уязвимости (повышение защищенности) объектов,введение противника в заблуждение (имитация). Например, смещение точки наведения реализуется в [2], здесь защита РЛС 1 от поражения ПРР 2 достигается тем, что обнаруживают атакующую ПРР, определяют направление на нее и в этом направлении с некоторым смещением см производят пуск ракеты-ловушки 3, оснащенной передатчиком отвлекающих сигналов, и выключают излучение РЛС на время подлета ПРР (см. фиг. 1). Эффективность такого и аналогичных способов для защиты РЛС ограничена возможностью применения против РЛС высокоточных боеприпасов, оснащенных инфракрасными, телевизионными, лазерными головками самонаведения. В [3] указан также способ защиты РЛС путем инициирования преждевременного подрыва боевой части (БЧ) ПРР путем воздействия специальными активными помехами на неконтактный радиовзрыватель ПРР. Этот способ состоит в том, что излучаемый радиовзрывателем ПРР сигнал принимают, усиливают и преобразуют, внося ложные составляющие, и излучают в направлении ПРР [4] для инициирования преждевременного срабатывания радиовзрывателя ПРР. Использование и эффективность такого способа ограничены следующими факторами: большое количество типов радиолокационных взрывателей, работающих в широком диапазоне рабочих частот с широким ассортиментом зондирующих сигналов,использование на ПРР не только радиолокационных, но и лазерных неконтактных взрывателей, не чувствительных к радиопомехам. Упомянутые ограничения в значительной степени устраняются в предлагаемом способе, который состоит в том, что атакующую противорадиолокационную ракету обнаруживают, определяют ее координаты и параметры движения и экстраполируют ее траекторию и в упрежденную точку на траектории ПРР перемещают уголковые отражатели для инициирования преждевременного срабатывания неконтактного взрывателя ПРР: При использовании заявляемого способа защита РЛС осуществляется следующим образом. РЛС 1 (см. фиг. 2) является объектом атаки ПРР 2. Эту ПРР обнаруживают посредством РЛС 1 или иным специальным обнаружителем, определяют ее координаты [р] и параметры движения. В целях инициирования преждевременного срабатывания неконтактного (радиолокационного или лазерного) взрывателя ПРР и подрыва БЧ ПРР на траекторию движения ПРР в упрежденную точку перемещают уголковые отражатели 3, первоначально размещенные на позиции 4. При попадании хотя бы одного из отражателей в зону 5 срабатывания неконтактного взрывателя 5 последний срабатывает и осуществляет подрыв БЧ по этому отражателю. Упрежденную (экстраполированную) точку с координатами [упр] определяют путем решения уравнения:,где to([упр]) - время перемещения отражателя из позиции 4 в точку с координатами [упр],причем упрежденную точку подрыва БЧ выбирают на удалении от РЛС, превышающем радиус поражения Rбч боевой части ПРР,где [рлс] - координаты точки стояния РЛС. Таким образом, при защите РЛС заявляемым способом обеспечивается положительный эффект, а именно: защита РЛС достигается от ПРР не только самонаводящихся на ее излучение, но и ПРР, оснащенных иными (инфракрасными, телевизионными, лазерными и др.) головками самонаведения; уголковые отражатели обеспечивают эффективную имитацию как радиолокационных, так и лазерных отраженных сигналов неконтактного взрывателя ПРР, вследствие своего принципа действия [5], как показано на фиг. 3, и воздействуют как на радиолокационный, так и на лазерный неконтактный взрыватель; отраженный от уголкового отражателя сигнал соответствует любому из возможных зондирующих сигналов радиолокационного взрывателя, отраженных от локального объекта с большой эффективной площадью рассеивания (ЭПР), и вызывает срабатывание взрывателя. Так ЭПР уголкового отражателя с гранями треугольной формы длинойописывается выражением-1 017237 и при длине грани а=0,35 м отражатель будет иметь ЭПР: 25 м 2 в диапазоне 6 ГГц, 70 м 2 в диапазоне 10 ГГц, 157 м 2 в диапазоне 15 ГГц. Следует также отметить, что заявляемый способ пригоден для защиты иных объектов от поражения высокоточными боеприпасами, оснащенными неконтактным (радиолокационным или лазерным) взрывателем. Для оценки соответствия заявляемого способа критерию "изобретательный уровень" целесообразно рассмотреть новые признаки заявляемого объекта и свойства, проявляемые сходными признаками, в известных технических решениях, как это отражено в таблице: Следует также отметить, что заявляемый объект классифицируется согласно [8] как новый способ:"инициирование преждевременного подрыва БЧ ПРР пассивными имитирующими помехами". Таким образом, заявляемый способ удовлетворяет критерию "изобретательский уровень", т.е. его новые признаки по сравнению со сходными проявляют иные свойства и в совокупности отсутствуют в известных технических решениях. Материалы описания поясняются следующими фигурами графических изображений: фиг. 1 - диаграмма, поясняющая известный способ защиты РЛС; фиг. 2 - диаграмма, поясняющая заявляемый способ; фиг. 3 - пояснение принципа действия уголкового отражателя; фиг. 4 - вариант технической реализации перемещаемого уголкового отражателя; фиг. 5 - вариант технической реализации перемещаемого уголкового отражателя. Все перечисленные операции над материальными объектами могут быть реализованы с использованием известных способов и устройств: а) обнаружение атакующей ПРР осуществляется средствами радио- или оптико-электронной локации [7]; б) определение координат и параметров движения осуществляется средствами локации или специальным микропроцессорным вычислителем [8] по отсчетам координат ПРР; в) перемещение отражателей в упрежденную точку может быть реализовано различными способами и устройствами механически с использованием метательных средств пружинного или катапультного типа; с использованием реактивного твердотопливного двигателя 6 (фиг. 4), заключенного в корпус 7 с радиопрозрачным обтекателем 8, под которым размещен отражатель 3,с использованием пиропатронов (фиг. 5 а), снаряженных уголковыми отражателями 3, выполненными в раскрывающемся исполнении (фиг. 5 б) из металлизированной ткани. Пиропатрон (фиг. 5 а) содержит вышибной заряд 9, размещенный в корпусе 10 с капсюлем 11. В корпус 9 вставляется в сложенном виде раскрывающийся уголковый отражатель 3 из металлизированной ткани с жесткими ребрами, как показано на фиг. 5 в. Такие пиропатроны или отражатели с реактивным двигателем могут быть объединены в кассеты или многозарядные пусковые установки, аналогичные пусковым блокам неуправляемых реактивных снарядов (НУРС) или реактивным системам залпового огня (РСЗО), и размещаться на подвижных (буксируемых) опорно-поворотных платформах, снабженных следящими приводами [9]. Таким образом, заявляемый объект представляется удовлетворяющим критериям "промышленная применимость", "изобретательский уровень" и "новизна". 1. Духов Б.И., Сизов Ю.Г. Высокоточное оружие и борьба с ним. Вооружение, Политика. Конверсия. - 2008,1, с. 13-18. 2. Патент РФ 2153684. Способ защиты РЛС от противорадиолокационных ракет. С.А.Успенский,Ф.С.Чухлеб, С.В.Друзин и др.-2 017237 3. Небабин В.Г., Кузнецов И.Б. Защита РЛС от противорадиолокационных ракет. Зарубежная радиоэлектроника. 1990 г., 5, с. 67-81. 4. Патент США 4121214. Proximity fuze jammer. - 1969, 16 December. 5. Цветнов В.В., Демин В.П., Куприянов А.И. Радиолокационная борьба: радиомаскировка и помехозащита. М.: Изд-во МАИ, 1999, 239 с. 6. Кутьин М.К. и др. Устройство и эксплуатация зенитного ракетно-пушечного комплекса 2 К 22"Тунгуска", Учебное пособие - Минск: Изд. ВАРБ, 1999. 7. Радиоэлектронные системы: Основы построения и теория. Справочник. Под ред. Я.Д.Ширмана. М.: ЗАО "МАКС", 1998. - 828 с. 8. Микропроцессоры. Кн. 1: Архитектура и проектирование микро-ЭВМ. Организация Вычислительных процессов. Под ред. А.К. Преснухина. Мн.: Вышейшая школа, 1987. 9. Чемоданов В.В. Следящие приводы. Т 2. Электрические следящие приводы. Монография. М.: МГТУ им. Н.Э.Баумана, 2003, 880 с. ФОРМУЛА ИЗОБРЕТЕНИЯ Способ защиты радиолокационной станции от поражения противорадиолокационными ракетами,заключающийся в том, что атакующую противорадиолокационную ракету обнаруживают, определяют ее координаты и параметры движения, отличающийся тем, что в упрежденную точку на траектории движения противорадиолокационной ракеты перемещают уголковые отражатели и тем самым инициируют срабатывание неконтактного взрывателя противорадиолокационной ракеты и преждевременный подрыв ее боевой части.
