Способ предупреждения и ликвидации чрезвычайных ситуаций и система звукового оповещения для его осуществления

Номер патента: 16287

Опубликовано: 30.03.2012

Автор: Иванов Игорь Валерьевич

Скачать PDF файл.

Формула / Реферат

Система звукового оповещения при чрезвычайных ситуациях, включающая блок дистанционного управления и блок питания, соединенные с устройством автоматического управления, звукопередающее устройство, соединенное с громкоговорителями, и блок хранения информации, вход которого соединен с устройством автоматического управления, а выход соединен со звукопередающим устройством, отличающаяся тем, что система дополнительно содержит не менее одного устройства автоматического управления, имеющего проводную и/или беспроводную связь с блоком дистанционного управления и с возможностью воздействия на звукопередающие устройства, в качестве которых используют средства связи, имеющиеся в распоряжении муниципальных органов, и корпоративные сети связи.

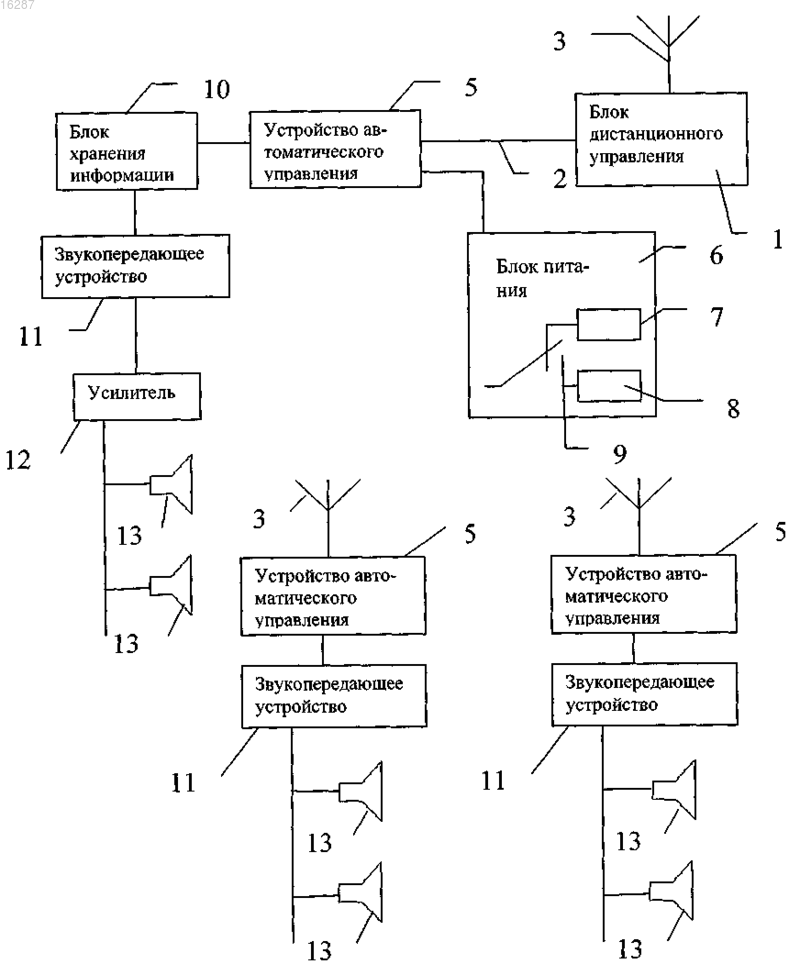

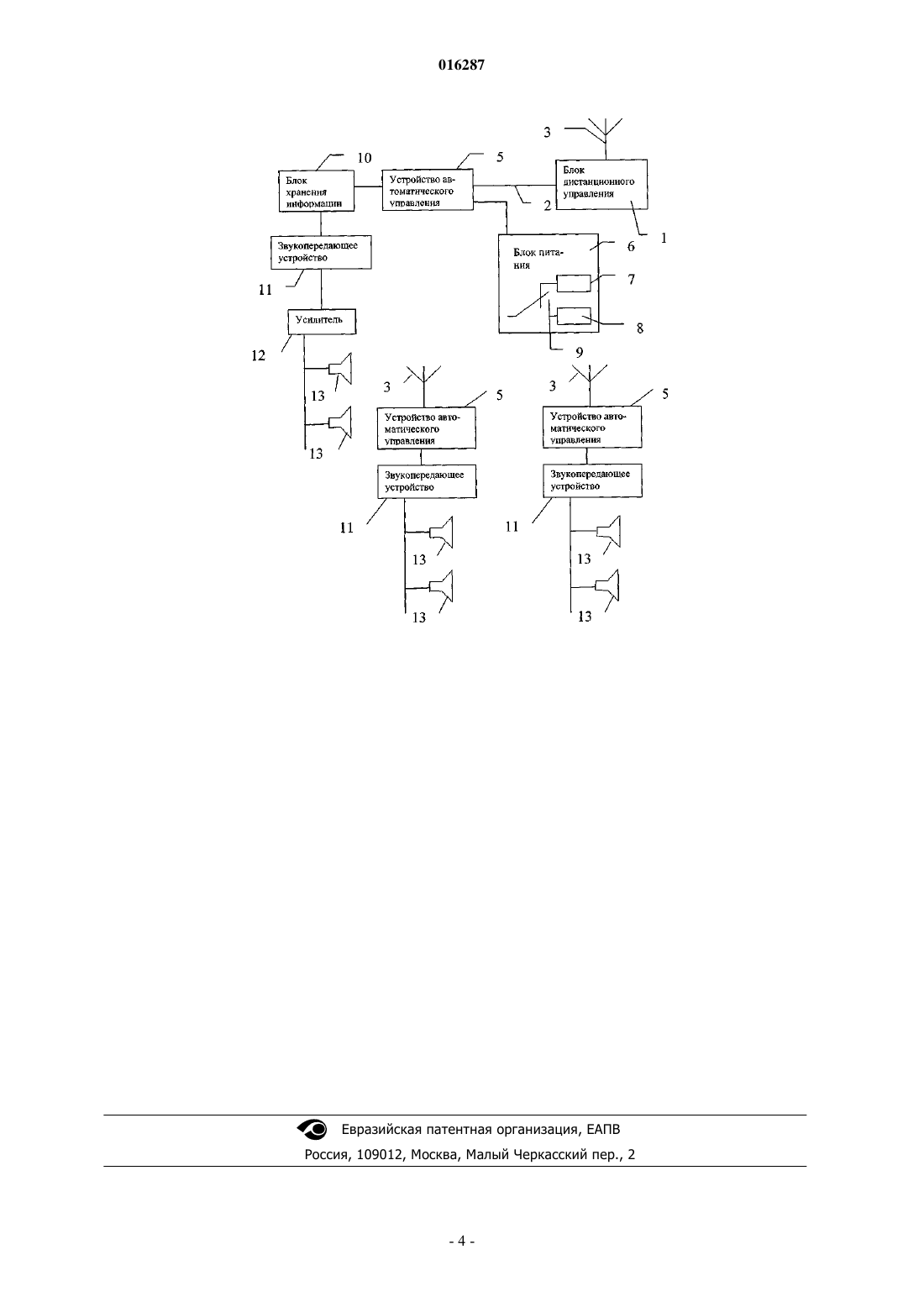

Рисунок 1

Текст

Смотреть все

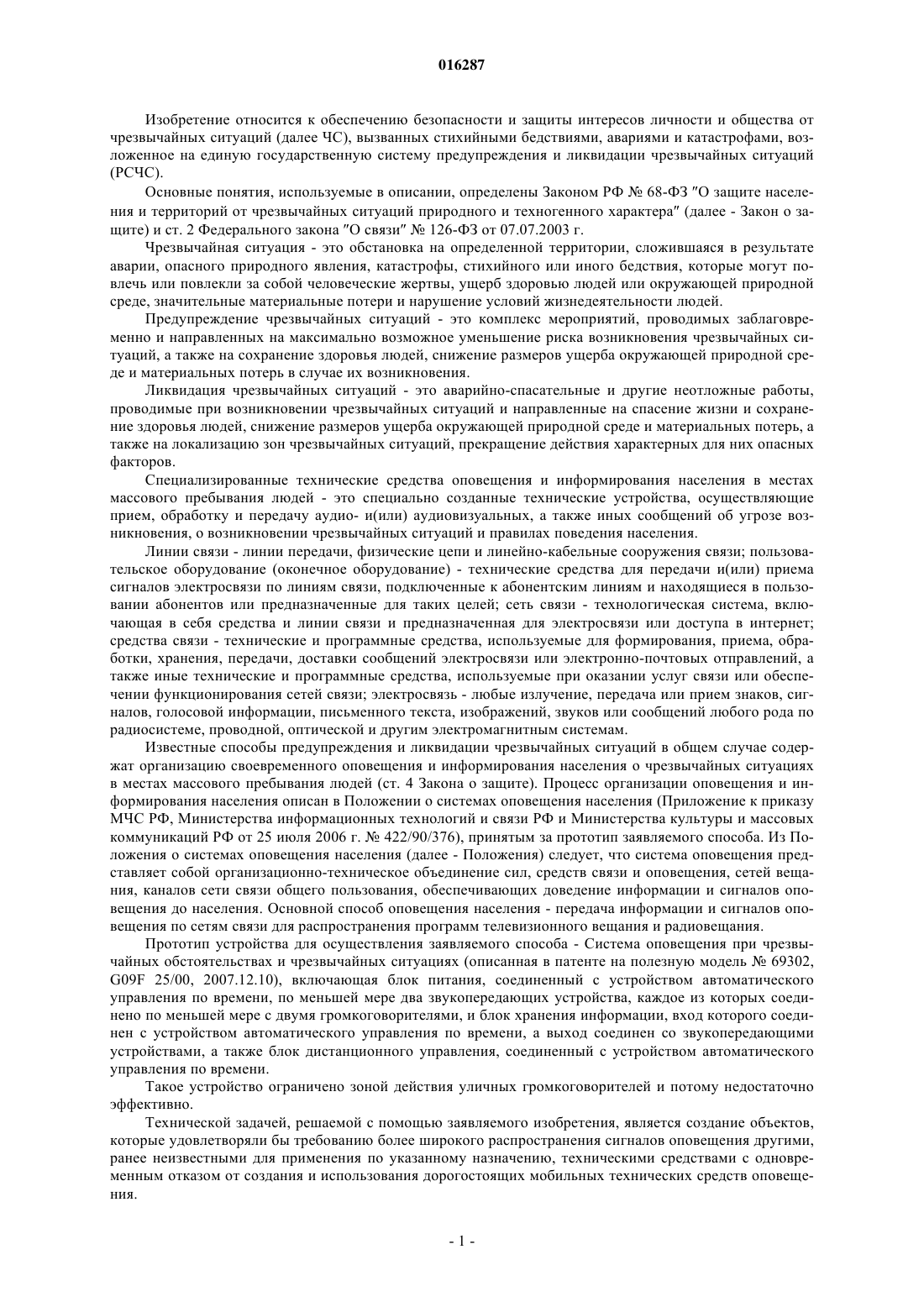

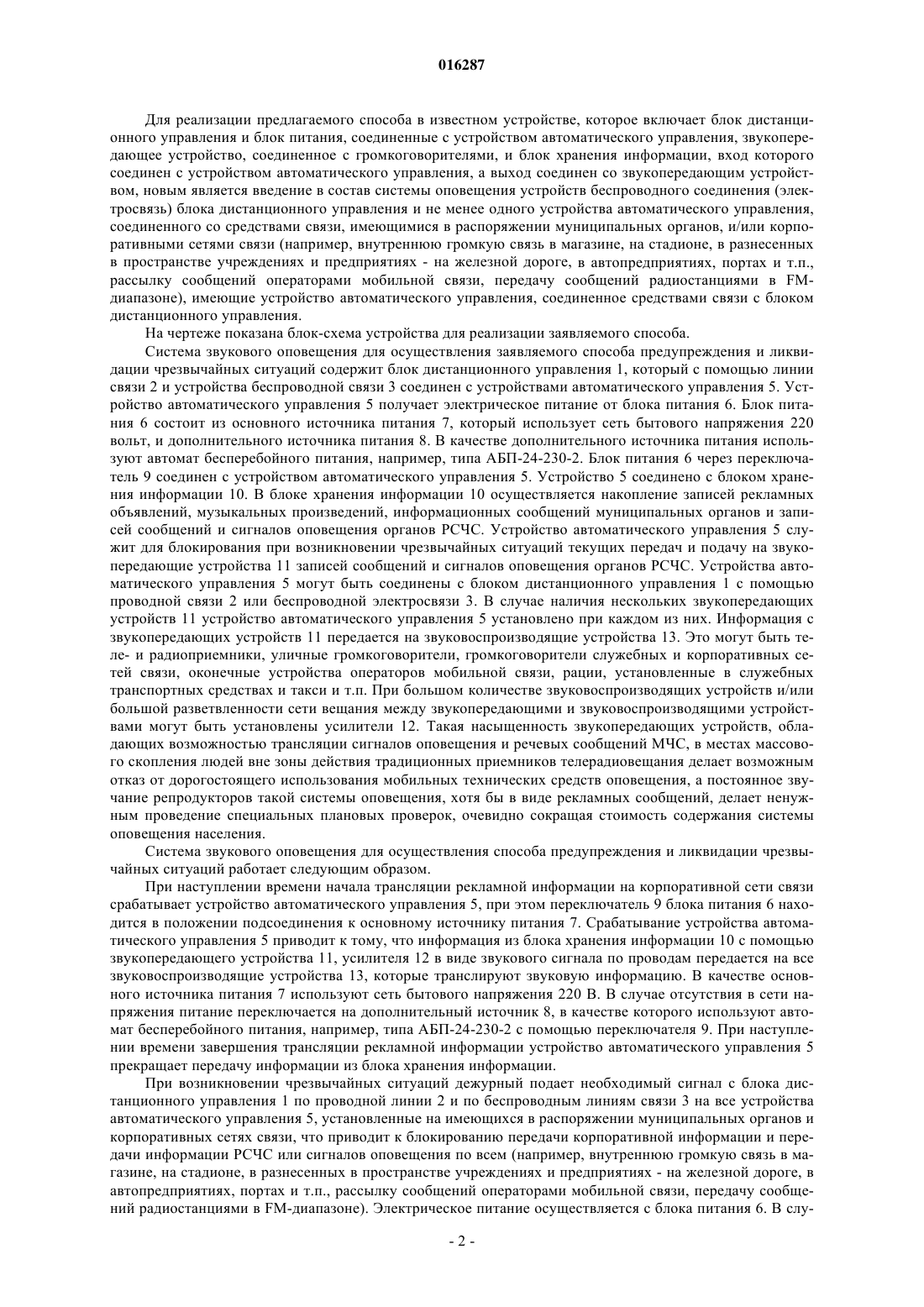

СПОСОБ ПРЕДУПРЕЖДЕНИЯ И ЛИКВИДАЦИИ ЧРЕЗВЫЧАЙНЫХ СИТУАЦИЙ И СИСТЕМА ЗВУКОВОГО ОПОВЕЩЕНИЯ ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ(71)(72)(73) Заявитель, изобретатель и патентовладелец: ИВАНОВ ИГОРЬ ВАЛЕРЬЕВИЧ (RU) В известном способе, включающем следующие операции: разработка текстов для оповещения населения и их запись; установка на объектах телерадиовещания специальной аппаратуры для ввода сигналов оповещения и речевой информации в программы вещания; обучение дежурных служб по передаче сигналов оповещения; проведение проверок систем оповещения,новым является то, что проверками систем оповещения является ежедневная передача рекламной информации и информации муниципальных органов. Для реализации предлагаемого способа в известном устройстве, которое включает блок дистанционного управления и блок питания, соединенные с устройством автоматического управления, звукопередающее устройство,соединенное с громкоговорителями, и блок хранения информации, вход которого соединен с устройством автоматического управления, а выход соединен со звукопередающим устройством,новым является электросвязь блока дистанционного управления и не менее одного устройства автоматического управления, соединенного со средствами связи, имеющимися в распоряжении муниципальных органов, и/или корпоративными сетями связи. Внедрение изобретения приводит к расширению возможностей способа и повышению его эффективности. 016287 Изобретение относится к обеспечению безопасности и защиты интересов личности и общества от чрезвычайных ситуаций (далее ЧС), вызванных стихийными бедствиями, авариями и катастрофами, возложенное на единую государственную систему предупреждения и ликвидации чрезвычайных ситуаций(РСЧС). Основные понятия, используемые в описании, определены Законом РФ 68-ФЗ О защите населения и территорий от чрезвычайных ситуаций природного и техногенного характера (далее - Закон о защите) и ст. 2 Федерального закона О связи 126-ФЗ от 07.07.2003 г. Чрезвычайная ситуация - это обстановка на определенной территории, сложившаяся в результате аварии, опасного природного явления, катастрофы, стихийного или иного бедствия, которые могут повлечь или повлекли за собой человеческие жертвы, ущерб здоровью людей или окружающей природной среде, значительные материальные потери и нарушение условий жизнедеятельности людей. Предупреждение чрезвычайных ситуаций - это комплекс мероприятий, проводимых заблаговременно и направленных на максимально возможное уменьшение риска возникновения чрезвычайных ситуаций, а также на сохранение здоровья людей, снижение размеров ущерба окружающей природной среде и материальных потерь в случае их возникновения. Ликвидация чрезвычайных ситуаций - это аварийно-спасательные и другие неотложные работы,проводимые при возникновении чрезвычайных ситуаций и направленные на спасение жизни и сохранение здоровья людей, снижение размеров ущерба окружающей природной среде и материальных потерь, а также на локализацию зон чрезвычайных ситуаций, прекращение действия характерных для них опасных факторов. Специализированные технические средства оповещения и информирования населения в местах массового пребывания людей - это специально созданные технические устройства, осуществляющие прием, обработку и передачу аудио- и(или) аудиовизуальных, а также иных сообщений об угрозе возникновения, о возникновении чрезвычайных ситуаций и правилах поведения населения. Линии связи - линии передачи, физические цепи и линейно-кабельные сооружения связи; пользовательское оборудование (оконечное оборудование) - технические средства для передачи и(или) приема сигналов электросвязи по линиям связи, подключенные к абонентским линиям и находящиеся в пользовании абонентов или предназначенные для таких целей; сеть связи - технологическая система, включающая в себя средства и линии связи и предназначенная для электросвязи или доступа в интернет; средства связи - технические и программные средства, используемые для формирования, приема, обработки, хранения, передачи, доставки сообщений электросвязи или электронно-почтовых отправлений, а также иные технические и программные средства, используемые при оказании услуг связи или обеспечении функционирования сетей связи; электросвязь - любые излучение, передача или прием знаков, сигналов, голосовой информации, письменного текста, изображений, звуков или сообщений любого рода по радиосистеме, проводной, оптической и другим электромагнитным системам. Известные способы предупреждения и ликвидации чрезвычайных ситуаций в общем случае содержат организацию своевременного оповещения и информирования населения о чрезвычайных ситуациях в местах массового пребывания людей (ст. 4 Закона о защите). Процесс организации оповещения и информирования населения описан в Положении о системах оповещения населения (Приложение к приказу МЧС РФ, Министерства информационных технологий и связи РФ и Министерства культуры и массовых коммуникаций РФ от 25 июля 2006 г.422/90/376), принятым за прототип заявляемого способа. Из Положения о системах оповещения населения (далее - Положения) следует, что система оповещения представляет собой организационно-техническое объединение сил, средств связи и оповещения, сетей вещания, каналов сети связи общего пользования, обеспечивающих доведение информации и сигналов оповещения до населения. Основной способ оповещения населения - передача информации и сигналов оповещения по сетям связи для распространения программ телевизионного вещания и радиовещания. Прототип устройства для осуществления заявляемого способа - Система оповещения при чрезвычайных обстоятельствах и чрезвычайных ситуациях (описанная в патенте на полезную модель 69302,G09F 25/00, 2007.12.10), включающая блок питания, соединенный с устройством автоматического управления по времени, по меньшей мере два звукопередающих устройства, каждое из которых соединено по меньшей мере с двумя громкоговорителями, и блок хранения информации, вход которого соединен с устройством автоматического управления по времени, а выход соединен со звукопередающими устройствами, а также блок дистанционного управления, соединенный с устройством автоматического управления по времени. Такое устройство ограничено зоной действия уличных громкоговорителей и потому недостаточно эффективно. Технической задачей, решаемой с помощью заявляемого изобретения, является создание объектов,которые удовлетворяли бы требованию более широкого распространения сигналов оповещения другими,ранее неизвестными для применения по указанному назначению, техническими средствами с одновременным отказом от создания и использования дорогостоящих мобильных технических средств оповещения.-1 016287 Для реализации предлагаемого способа в известном устройстве, которое включает блок дистанционного управления и блок питания, соединенные с устройством автоматического управления, звукопередающее устройство, соединенное с громкоговорителями, и блок хранения информации, вход которого соединен с устройством автоматического управления, а выход соединен со звукопередающим устройством, новым является введение в состав системы оповещения устройств беспроводного соединения (электросвязь) блока дистанционного управления и не менее одного устройства автоматического управления,соединенного со средствами связи, имеющимися в распоряжении муниципальных органов, и/или корпоративными сетями связи (например, внутреннюю громкую связь в магазине, на стадионе, в разнесенных в пространстве учреждениях и предприятиях - на железной дороге, в автопредприятиях, портах и т.п.,рассылку сообщений операторами мобильной связи, передачу сообщений радиостанциями в FMдиапазоне), имеющие устройство автоматического управления, соединенное средствами связи с блоком дистанционного управления. На чертеже показана блок-схема устройства для реализации заявляемого способа. Система звукового оповещения для осуществления заявляемого способа предупреждения и ликвидации чрезвычайных ситуаций содержит блок дистанционного управления 1, который с помощью линии связи 2 и устройства беспроводной связи 3 соединен с устройствами автоматического управления 5. Устройство автоматического управления 5 получает электрическое питание от блока питания 6. Блок питания 6 состоит из основного источника питания 7, который использует сеть бытового напряжения 220 вольт, и дополнительного источника питания 8. В качестве дополнительного источника питания используют автомат бесперебойного питания, например, типа АБП-24-230-2. Блок питания 6 через переключатель 9 соединен с устройством автоматического управления 5. Устройство 5 соединено с блоком хранения информации 10. В блоке хранения информации 10 осуществляется накопление записей рекламных объявлений, музыкальных произведений, информационных сообщений муниципальных органов и записей сообщений и сигналов оповещения органов РСЧС. Устройство автоматического управления 5 служит для блокирования при возникновении чрезвычайных ситуаций текущих передач и подачу на звукопередающие устройства 11 записей сообщений и сигналов оповещения органов РСЧС. Устройства автоматического управления 5 могут быть соединены с блоком дистанционного управления 1 с помощью проводной связи 2 или беспроводной электросвязи 3. В случае наличия нескольких звукопередающих устройств 11 устройство автоматического управления 5 установлено при каждом из них. Информация с звукопередающих устройств 11 передается на звуковоспроизводящие устройства 13. Это могут быть теле- и радиоприемники, уличные громкоговорители, громкоговорители служебных и корпоративных сетей связи, оконечные устройства операторов мобильной связи, рации, установленные в служебных транспортных средствах и такси и т.п. При большом количестве звуковоспроизводящих устройств и/или большой разветвленности сети вещания между звукопередающими и звуковоспроизводящими устройствами могут быть установлены усилители 12. Такая насыщенность звукопередающих устройств, обладающих возможностью трансляции сигналов оповещения и речевых сообщений МЧС, в местах массового скопления людей вне зоны действия традиционных приемников телерадиовещания делает возможным отказ от дорогостоящего использования мобильных технических средств оповещения, а постоянное звучание репродукторов такой системы оповещения, хотя бы в виде рекламных сообщений, делает ненужным проведение специальных плановых проверок, очевидно сокращая стоимость содержания системы оповещения населения. Система звукового оповещения для осуществления способа предупреждения и ликвидации чрезвычайных ситуаций работает следующим образом. При наступлении времени начала трансляции рекламной информации на корпоративной сети связи срабатывает устройство автоматического управления 5, при этом переключатель 9 блока питания 6 находится в положении подсоединения к основному источнику питания 7. Срабатывание устройства автоматического управления 5 приводит к тому, что информация из блока хранения информации 10 с помощью звукопередающего устройства 11, усилителя 12 в виде звукового сигнала по проводам передается на все звуковоспроизводящие устройства 13, которые транслируют звуковую информацию.В качестве основного источника питания 7 используют сеть бытового напряжения 220 В. В случае отсутствия в сети напряжения питание переключается на дополнительный источник 8, в качестве которого используют автомат бесперебойного питания, например, типа АБП-24-230-2 с помощью переключателя 9. При наступлении времени завершения трансляции рекламной информации устройство автоматического управления 5 прекращает передачу информации из блока хранения информации. При возникновении чрезвычайных ситуаций дежурный подает необходимый сигнал с блока дистанционного управления 1 по проводной линии 2 и по беспроводным линиям связи 3 на все устройства автоматического управления 5, установленные на имеющихся в распоряжении муниципальных органов и корпоративных сетях связи, что приводит к блокированию передачи корпоративной информации и передачи информации РСЧС или сигналов оповещения по всем (например, внутреннюю громкую связь в магазине, на стадионе, в разнесенных в пространстве учреждениях и предприятиях - на железной дороге, в автопредприятиях, портах и т.п., рассылку сообщений операторами мобильной связи, передачу сообщений радиостанциями в FM-диапазоне). Электрическое питание осуществляется с блока питания 6. В слу-2 016287 чае выхода из строя основного источника питания 7 срабатывает переключатель 9 и подключает дополнительный источник питания 8. При поступлении сигнала с блока 1 устройство автоматического управления по времени 5 выключает рекламную информацию и подает сигнал на блок хранения информации 10, где размещена необходимая информация для оповещения при чрезвычайных обстоятельствах и чрезвычайных ситуациях. Информация передается с блока 10 на звукопередающее устройство 11 и далее через усилители 12 на громкоговорители 13. Таким образом, оповещаются люди находящиеся в зоне слышимости громкоговорителей. При отсутствии чрезвычайных обстоятельств и чрезвычайных ситуаций устройство работает в обычном режиме, включая в зависимости от времени ту или иную информацию с помощью устройства автоматического управления по времени 5. Примеры осуществления заявляемого способа предупреждения и ликвидации чрезвычайных ситуаций. Пример 1. Для проведения проверки систем оповещения производится ежедневная передача рекламной информации и информации муниципальных органов, например сообщений о погоде, точное время, сведений о загрязненности атмосферы и т.п. По команде устройства автоматического управления в 9 утра запитывается напряжением система громкоговорителей на улицах, включается звукопередающее устройство (компьютер), начинается трансляция рекламно-развлекательной информации, записанной на одном из дисков компьютера. При поступлении в администрацию информационного сообщения о погоде в населенном пункте, включающем сведения о температуре воздуха, атмосферном давлении, предполагаемых осадках, загрязненности атмосферы, в том числе уровень радиации, его по каналам компьютерной связи направляют на звукопередающее устройство, и оно звучит из громкоговорителей сетей, подключенных в этот момент к системе. Такая информация наряду с информацией о событиях в городе привлекает дополнительное внимание к звучащей вперемешку с ней рекламной информации, что повышает эффективность рекламной составляющей. Одновременно власти получают дополнительный интерес к своей деятельности со стороны населения и сокращают расходы на проведение специальных проверок системы звукового оповещения для осуществления способа предупреждения и ликвидации чрезвычайных ситуаций. Пример 2. Оперативный дежурный по ГО и ЧС получает сведения о возникновении чрезвычайной ситуации, например утечке ядовитого газа на одном из предприятий города. Составленное им сообщение, содержащее информацию о месте и размерах ЧП и действиях населения для предотвращения или снижения вреда от воздействия ЧП, с помощью блока дистанционного управления передается на устройства автоматического управления системы, которые производят принудительное подключение всех сетей к звукопередающему устройству, входящему в блок дистанционного управления и транслирующему сообщение оперативного дежурного. Такое информирование позволяет охватить большую часть населения,предотвращает распространение слухов и непроверенной информации, предупреждает панику. Косвенным результатом является повышение доверия к власти и привлечение внимания к звучащей в сети рекламной информации. Исследование уровня техники показало отсутствие известности связи между введением в способ управления при ЧС и ЧП проверок в режиме непрерывного вещания, а также введением в известное устройство оповещения устройства беспроводного соединения и техническим результатом - повышение эффективности управления и рекламы. Таким образом, внедрение заявляемого изобретения приводит к расширению возможностей способа предупреждения и ликвидации чрезвычайных ситуаций и повышению его эффективности за счет расширения вещания, повышения доверия к информации и сокращения расходов на проверки систем оповещения и создание и поддержание в исправном состоянии запасов мобильных технических средств оповещения населения. Одновременно повышается эффективность деятельности корпоративных сетей связи за счет привлечения дополнительного внимания к сообщениям. ФОРМУЛА ИЗОБРЕТЕНИЯ Система звукового оповещения при чрезвычайных ситуациях, включающая блок дистанционного управления и блок питания, соединенные с устройством автоматического управления, звукопередающее устройство, соединенное с громкоговорителями, и блок хранения информации, вход которого соединен с устройством автоматического управления, а выход соединен со звукопередающим устройством, отличающаяся тем, что система дополнительно содержит не менее одного устройства автоматического управления, имеющего проводную и/или беспроводную связь с блоком дистанционного управления и с возможностью воздействия на звукопередающие устройства, в качестве которых используют средства связи, имеющиеся в распоряжении муниципальных органов, и корпоративные сети связи.

МПК / Метки

МПК: G08B 25/00

Метки: ликвидации, звукового, предупреждения, осуществления, оповещения, способ, чрезвычайных, система, ситуаций
