Наружное вентилируемое ограждение здания

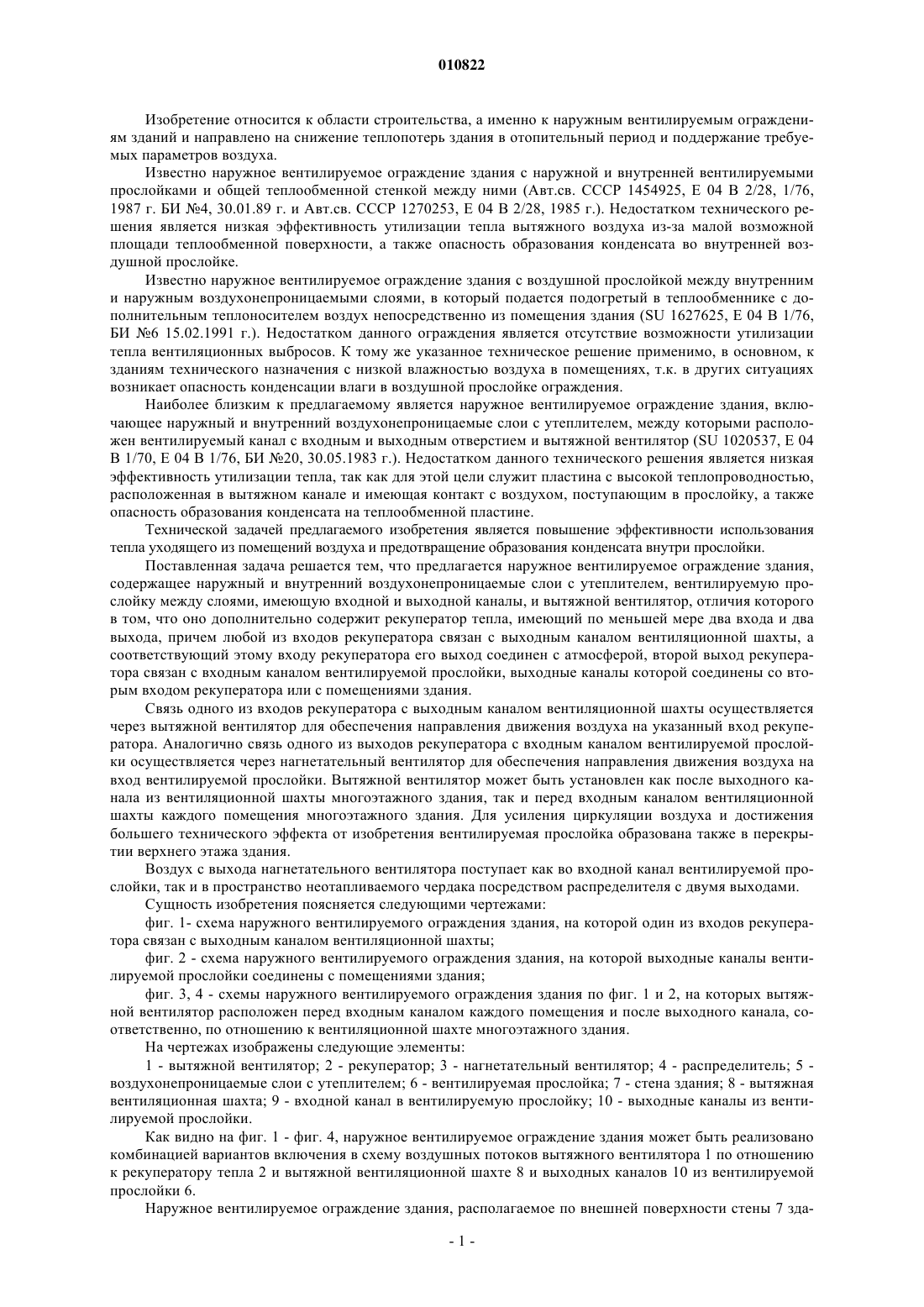

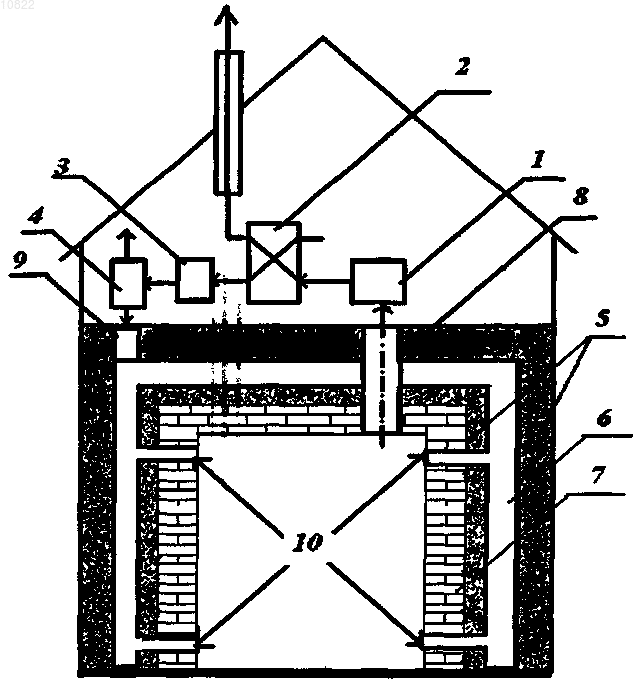

010822 Изобретение относится к области строительства, а именно к наружным вентилируемым ограждениям зданий и направлено на снижение теплопотерь здания в отопительный период и поддержание требуемых параметров воздуха. Известно наружное вентилируемое ограждение здания с наружной и внутренней вентилируемыми прослойками и общей теплообменной стенкой между ними (Авт.св. СССР 1454925, Е 04 В 2/28, 1/76,1987 г. БИ 4, 30.01.89 г. и Авт.св. СССР 1270253, Е 04 В 2/28, 1985 г.). Недостатком технического решения является низкая эффективность утилизации тепла вытяжного воздуха из-за малой возможной площади теплообменной поверхности, а также опасность образования конденсата во внутренней воздушной прослойке. Известно наружное вентилируемое ограждение здания с воздушной прослойкой между внутренним и наружным воздухонепроницаемыми слоями, в который подается подогретый в теплообменнике с дополнительным теплоносителем воздух непосредственно из помещения здания (SU 1627625, Е 04 В 1/76,БИ 6 15.02.1991 г.). Недостатком данного ограждения является отсутствие возможности утилизации тепла вентиляционных выбросов. К тому же указанное техническое решение применимо, в основном, к зданиям технического назначения с низкой влажностью воздуха в помещениях, т.к. в других ситуациях возникает опасность конденсации влаги в воздушной прослойке ограждения. Наиболее близким к предлагаемому является наружное вентилируемое ограждение здания, включающее наружный и внутренний воздухонепроницаемые слои с утеплителем, между которыми расположен вентилируемый канал с входным и выходным отверстием и вытяжной вентилятор (SU 1020537, Е 04 В 1/70, Е 04 В 1/76, БИ 20, 30.05.1983 г.). Недостатком данного технического решения является низкая эффективность утилизации тепла, так как для этой цели служит пластина с высокой теплопроводностью,расположенная в вытяжном канале и имеющая контакт с воздухом, поступающим в прослойку, а также опасность образования конденсата на теплообменной пластине. Технической задачей предлагаемого изобретения является повышение эффективности использования тепла уходящего из помещений воздуха и предотвращение образования конденсата внутри прослойки. Поставленная задача решается тем, что предлагается наружное вентилируемое ограждение здания,содержащее наружный и внутренний воздухонепроницаемые слои с утеплителем, вентилируемую прослойку между слоями, имеющую входной и выходной каналы, и вытяжной вентилятор, отличия которого в том, что оно дополнительно содержит рекуператор тепла, имеющий по меньшей мере два входа и два выхода, причем любой из входов рекуператора связан с выходным каналом вентиляционной шахты, а соответствующий этому входу рекуператора его выход соединен с атмосферой, второй выход рекуператора связан с входным каналом вентилируемой прослойки, выходные каналы которой соединены со вторым входом рекуператора или с помещениями здания. Связь одного из входов рекуператора с выходным каналом вентиляционной шахты осуществляется через вытяжной вентилятор для обеспечения направления движения воздуха на указанный вход рекуператора. Аналогично связь одного из выходов рекуператора с входным каналом вентилируемой прослойки осуществляется через нагнетательный вентилятор для обеспечения направления движения воздуха на вход вентилируемой прослойки. Вытяжной вентилятор может быть установлен как после выходного канала из вентиляционной шахты многоэтажного здания, так и перед входным каналом вентиляционной шахты каждого помещения многоэтажного здания. Для усиления циркуляции воздуха и достижения большего технического эффекта от изобретения вентилируемая прослойка образована также в перекрытии верхнего этажа здания. Воздух с выхода нагнетательного вентилятора поступает как во входной канал вентилируемой прослойки, так и в пространство неотапливаемого чердака посредством распределителя с двумя выходами. Сущность изобретения поясняется следующими чертежами: фиг. 1- схема наружного вентилируемого ограждения здания, на которой один из входов рекуператора связан с выходным каналом вентиляционной шахты; фиг. 2 - схема наружного вентилируемого ограждения здания, на которой выходные каналы вентилируемой прослойки соединены с помещениями здания; фиг. 3, 4 - схемы наружного вентилируемого ограждения здания по фиг. 1 и 2, на которых вытяжной вентилятор расположен перед входным каналом каждого помещения и после выходного канала, соответственно, по отношению к вентиляционной шахте многоэтажного здания. На чертежах изображеныследующие элементы: 1 - вытяжной вентилятор; 2 - рекуператор; 3 - нагнетательный вентилятор; 4 - распределитель; 5 воздухонепроницаемые слои с утеплителем; 6 - вентилируемая прослойка; 7 - стена здания; 8 - вытяжная вентиляционная шахта; 9 - входной канал в вентилируемую прослойку; 10 - выходные каналы из вентилируемой прослойки. Как видно на фиг. 1 - фиг. 4, наружное вентилируемое ограждение здания может быть реализовано комбинацией вариантов включения в схему воздушных потоков вытяжного вентилятора 1 по отношению к рекуператору тепла 2 и вытяжной вентиляционной шахте 8 и выходных каналов 10 из вентилируемой прослойки 6. Наружное вентилируемое ограждение здания, располагаемое по внешней поверхности стены 7 зда-1 010822 ния, содержит блок рекуперации тепла (рекуператор) 2, который может иметь несколько вариантов подключения. Первый вход рекуператора может быть присоединен к выходу вытяжного вентилятора 1 (фиг. 1, 2), помещенного после выходного канала вытяжной вентиляционной шахты 8, или непосредственно к выходному каналу вытяжной вентиляционной шахты 8 (фиг. 3, 4) - вытяжной вентилятор при этом размещен перед входным каналом вентиляционной шахты 8 каждого помещения многоэтажного здания. Второй вход рекуператора 2 либо открыт для атмосферного воздуха (фиг. 2, 3) - когда выходные каналы 10 из вентилируемой прослойки 6 выходят в помещения здания, либо связан с выходным каналом 10 из вентилируемой прослойки (фиг. 1, 4). Первый выход упомянутого рекуператора 2 связан с атмосферой для удаления воздуха, поступающего из вытяжной вентиляционной шахты 8, а со второго выхода теплый воздух подается на вход нагнетательного вентилятора 3, выход которого соединен с входным каналом 9 вентилируемой прослойки 6 посредством распределителя 4, который направляет воздух не только в вентилируемую прослойку, но и в пространство неотапливаемого чердака. Вентилируемая прослойка имеется также в перекрытии верхнего этажа здания. Использование рекуператора тепла обеспечивает повышение эффективности использования тепла уходящего из помещений воздуха. Кроме того, атмосферный воздух в холодное время года содержит меньшее количество влаги, чем воздух, удаляемый из помещений, причем точка росы для него равна или ниже его температуры. Нагревая его в рекуператоре и направляя в вентилируемую прослойку с помощью нагнетательного вентилятора, тем самым исключается возможность конденсации влаги. Нагнетательный вентилятор обеспечивает управляемость процесса подачи воздуха в прослойку. Соединение выходных каналов вентилируемой прослойки со вторым входом рекуператора обеспечивает более высокую тепловую эффективность работы системы, так как температура воздуха внутри прослойки выше атмосферного и воздух может быть нагрет до более высокой температуры. Установка вытяжного вентилятора на выходе вытяжной вентиляционной шахты многоэтажного здания позволяет использовать больший объем теплого воздуха для целей подогрева приточного воздуха. Установка вытяжного вентилятора на входе вентиляционной шахты каждой квартиры многоэтажного здания позволяет увеличить объем теплого воздуха для целей подогрева приточного воздуха и обеспечивает нормируемый воздухообмен в каждой квартире. Образование вентиляционной прослойки также и в перекрытии верхнего этажа здания обеспечивает снижение теплопотерь через перекрытие верхнего этажа. Наличие распределителя, на вход которого поступает воздух с выхода нагнетательного вентилятора, с первого выхода которого воздух подается в вентилируемую прослойку, а со второго выхода - в пространство неотапливаемого чердака, обеспечивает снижение теплопотерь через перекрытие верхнего этажа в зданиях с неотапливаемым чердаком. Таким образом обеспечивается достижение технического результата предлагаемым изобретением,то есть повышение эффективности использования тепла уходящего из помещений воздуха и предотвращение образования конденсата внутри прослойки. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Наружное вентилируемое ограждение здания, содержащее наружный и внутренний воздухонепроницаемые слои с утеплителем, вентилируемую прослойку между слоями, имеющую входной и выходной каналы, и вытяжной вентилятор, отличающееся тем, что оно дополнительно содержит рекуператор тепла, имеющий по меньшей мере два входа и два выхода, причем любой из входов рекуператора связан с выходным каналом вентиляционной шахты, а соответствующий этому входу рекуператора его выход соединен с атмосферой, второй выход рекуператора связан с входным каналом вентилируемой прослойки, выходной канал которой соединен со вторым входом рекуператора или с помещениями здания. 2. Наружное вентилируемое ограждение здания по п.1, отличающееся тем, что вход рекуператора связан с выходным каналом вентиляционной шахты через вытяжной вентилятор для обеспечения направления движения воздуха на указанный вход рекуператора. 3. Наружное вентилируемое ограждение здания по п.1, отличающееся тем, что выход рекуператора связан с входным каналом вентилируемой прослойки через нагнетательный вентилятор для обеспечения направления движения воздуха на вход вентилируемой прослойки. 4. Наружное вентилируемое ограждение здания по п.1, отличающееся тем, что вытяжной вентилятор установлен на выходе вентиляционной шахты многоэтажного здания. 5. Наружное вентилируемое ограждение здания по п.1, отличающееся тем, что вытяжной вентилятор установлен на входе вентиляционной шахты каждого помещения многоэтажного здания. 6. Наружное вентилируемое ограждение здания по п.1, отличающееся тем, что вентилируемая прослойка имеется также в перекрытии верхнего этажа здания. 7. Наружное вентилируемое ограждение здания по п.1, отличающееся тем, что воздух с выхода нагнетательного вентилятора поступает на вход распределителя, с первого выхода которого воздух подается во входной канал вентилируемой прослойки, а со второго выхода - в пространство неотапливаемого чердака.
