Устройство для возведения стены в грунте

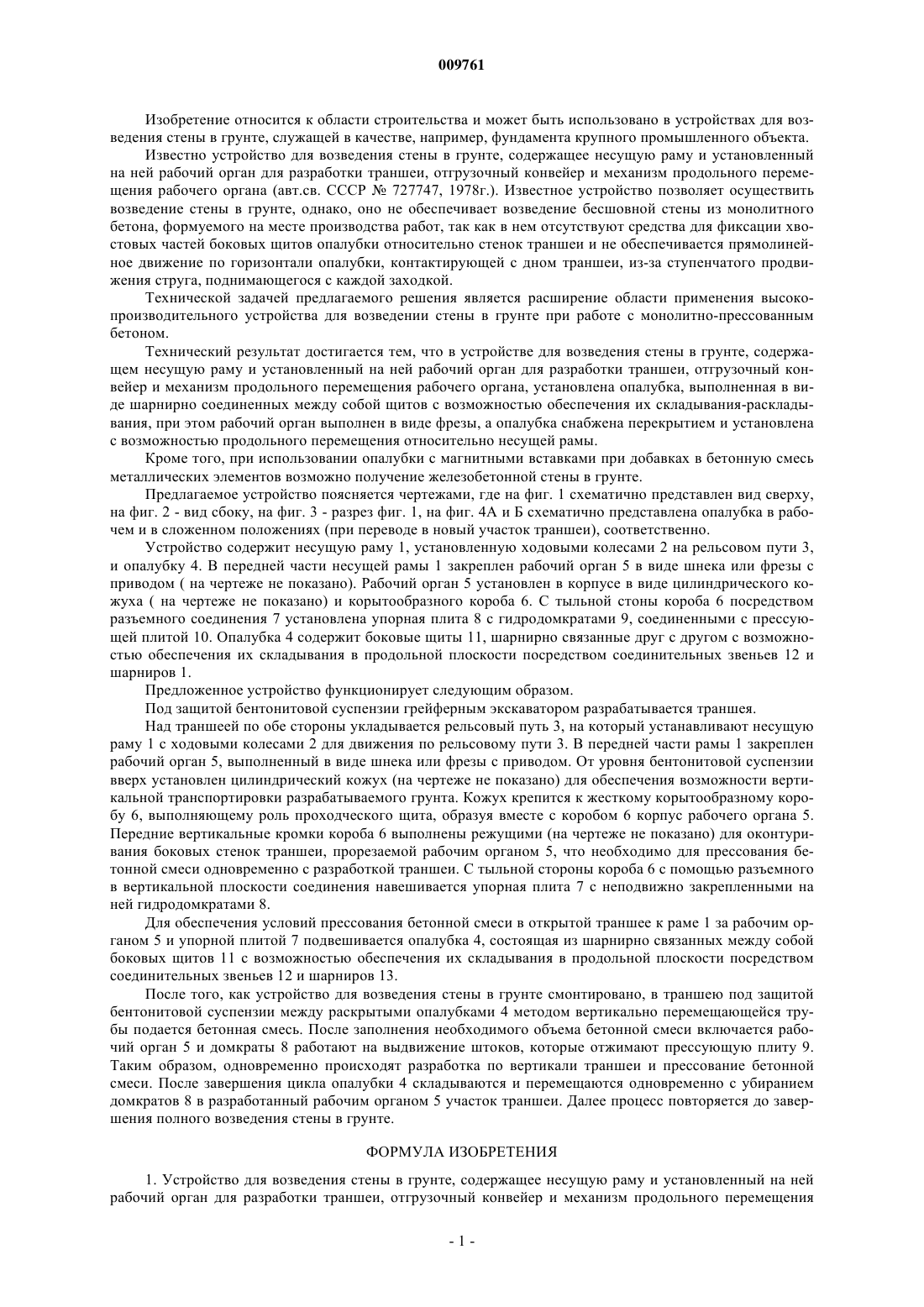

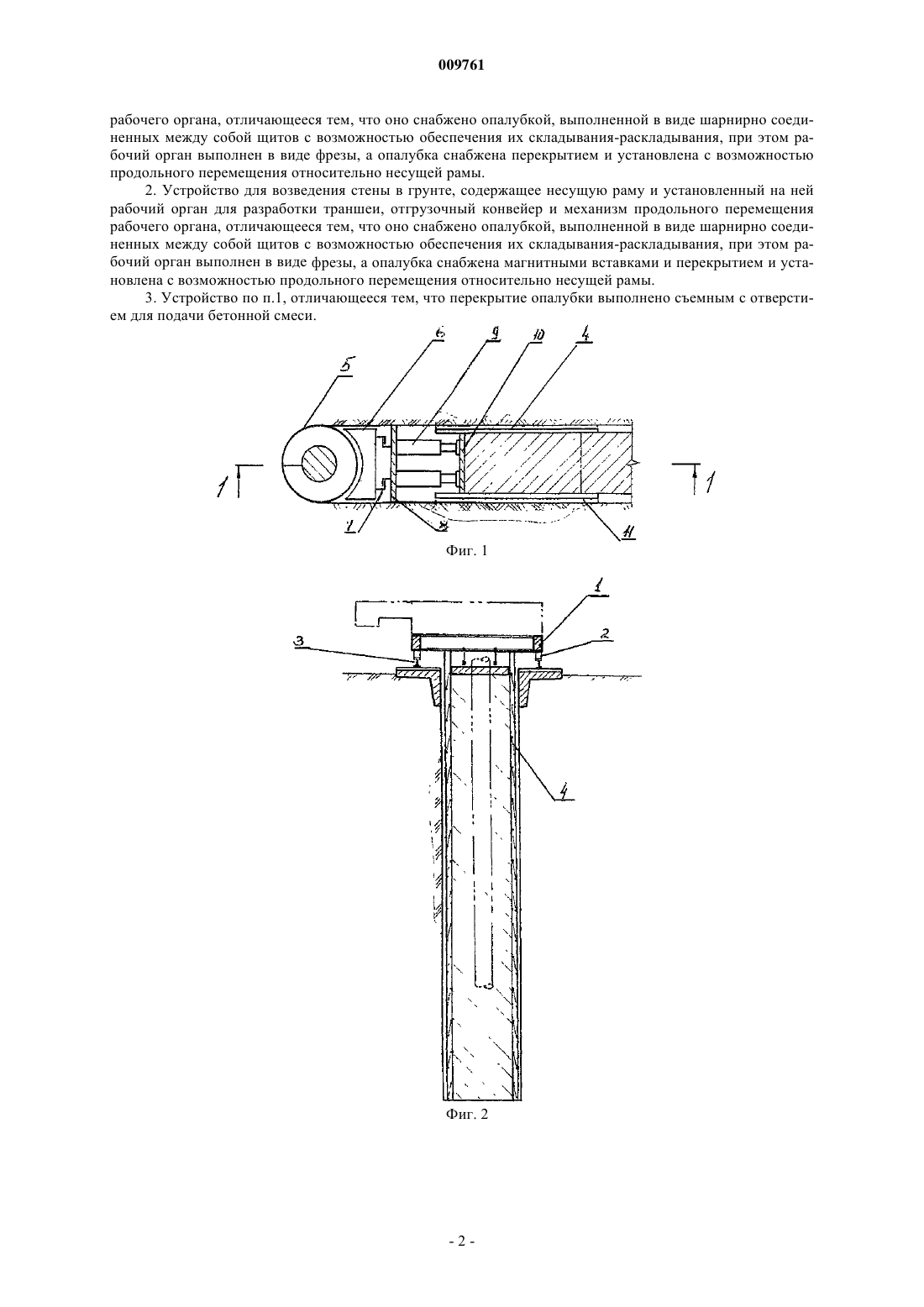

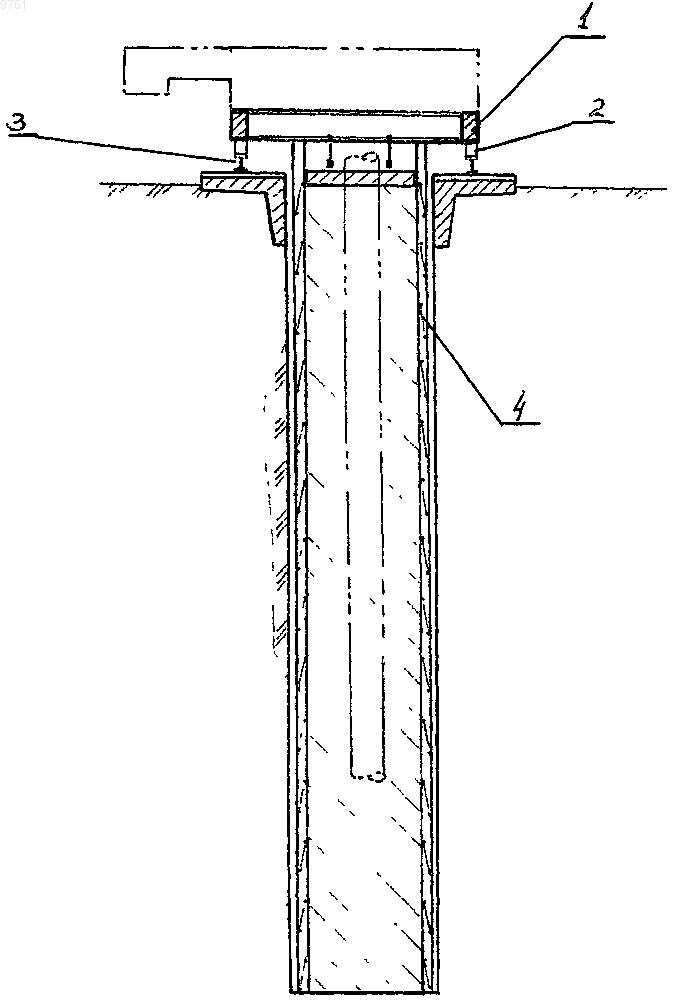

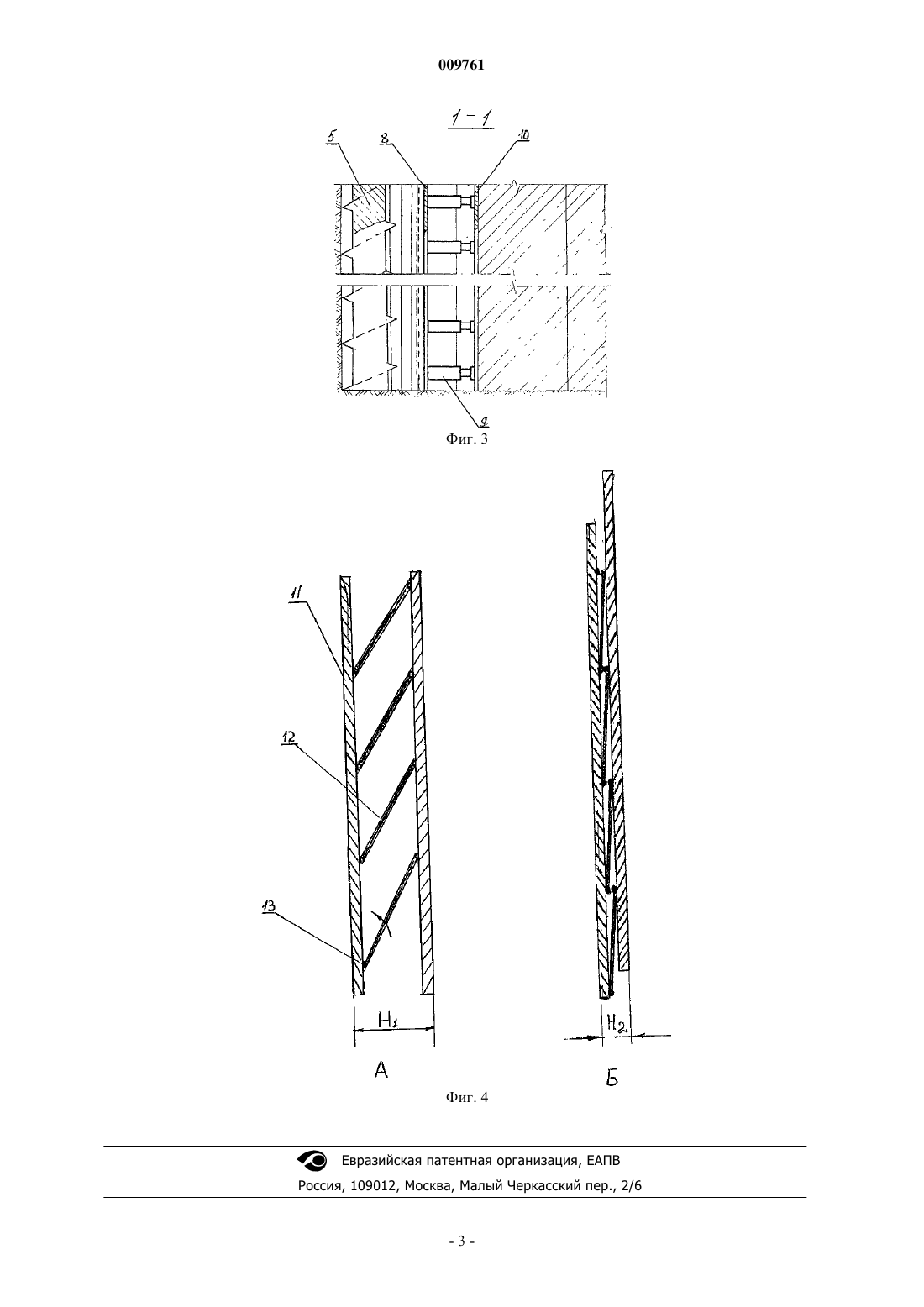

009761 Изобретение относится к области строительства и может быть использовано в устройствах для возведения стены в грунте, служащей в качестве, например, фундамента крупного промышленного объекта. Известно устройство для возведения стены в грунте, содержащее несущую раму и установленный на ней рабочий орган для разработки траншеи, отгрузочный конвейер и механизм продольного перемещения рабочего органа (авт.св. СССР 727747, 1978 г.). Известное устройство позволяет осуществить возведение стены в грунте, однако, оно не обеспечивает возведение бесшовной стены из монолитного бетона, формуемого на месте производства работ, так как в нем отсутствуют средства для фиксации хвостовых частей боковых щитов опалубки относительно стенок траншеи и не обеспечивается прямолинейное движение по горизонтали опалубки, контактирующей с дном траншеи, из-за ступенчатого продвижения струга, поднимающегося с каждой заходкой. Технической задачей предлагаемого решения является расширение области применения высокопроизводительного устройства для возведении стены в грунте при работе с монолитно-прессованным бетоном. Технический результат достигается тем, что в устройстве для возведения стены в грунте, содержащем несущую раму и установленный на ней рабочий орган для разработки траншеи, отгрузочный конвейер и механизм продольного перемещения рабочего органа, установлена опалубка, выполненная в виде шарнирно соединенных между собой щитов с возможностью обеспечения их складывания-раскладывания, при этом рабочий орган выполнен в виде фрезы, а опалубка снабжена перекрытием и установлена с возможностью продольного перемещения относительно несущей рамы. Кроме того, при использовании опалубки с магнитными вставками при добавках в бетонную смесь металлических элементов возможно получение железобетонной стены в грунте. Предлагаемое устройство поясняется чертежами, где на фиг. 1 схематично представлен вид сверху,на фиг. 2 - вид сбоку, на фиг. 3 - разрез фиг. 1, на фиг. 4 А и Б схематично представлена опалубка в рабочем и в сложенном положениях (при переводе в новый участок траншеи), соответственно. Устройство содержит несущую раму 1, установленную ходовыми колесами 2 на рельсовом пути 3,и опалубку 4. В передней части несущей рамы 1 закреплен рабочий орган 5 в виде шнека или фрезы с приводом ( на чертеже не показано). Рабочий орган 5 установлен в корпусе в виде цилиндрического кожуха ( на чертеже не показано) и корытообразного короба 6. С тыльной стоны короба 6 посредством разъемного соединения 7 установлена упорная плита 8 с гидродомкратами 9, соединенными с прессующей плитой 10. Опалубка 4 содержит боковые щиты 11, шарнирно связанные друг с другом с возможностью обеспечения их складывания в продольной плоскости посредством соединительных звеньев 12 и шарниров 1. Предложенное устройство функционирует следующим образом. Под защитой бентонитовой суспензии грейферным экскаватором разрабатывается траншея. Над траншеей по обе стороны укладывается рельсовый путь 3, на который устанавливают несущую раму 1 с ходовыми колесами 2 для движения по рельсовому пути 3. В передней части рамы 1 закреплен рабочий орган 5, выполненный в виде шнека или фрезы с приводом. От уровня бентонитовой суспензии вверх установлен цилиндрический кожух (на чертеже не показано) для обеспечения возможности вертикальной транспортировки разрабатываемого грунта. Кожух крепится к жесткому корытообразному коробу 6, выполняющему роль проходческого щита, образуя вместе с коробом 6 корпус рабочего органа 5. Передние вертикальные кромки короба 6 выполнены режущими (на чертеже не показано) для оконтуривания боковых стенок траншеи, прорезаемой рабочим органом 5, что необходимо для прессования бетонной смеси одновременно с разработкой траншеи. С тыльной стороны короба 6 с помощью разъемного в вертикальной плоскости соединения навешивается упорная плита 7 с неподвижно закрепленными на ней гидродомкратами 8. Для обеспечения условий прессования бетонной смеси в открытой траншее к раме 1 за рабочим органом 5 и упорной плитой 7 подвешивается опалубка 4, состоящая из шарнирно связанных между собой боковых щитов 11 с возможностью обеспечения их складывания в продольной плоскости посредством соединительных звеньев 12 и шарниров 13. После того, как устройство для возведения стены в грунте смонтировано, в траншею под защитой бентонитовой суспензии между раскрытыми опалубками 4 методом вертикально перемещающейся трубы подается бетонная смесь. После заполнения необходимого объема бетонной смеси включается рабочий орган 5 и домкраты 8 работают на выдвижение штоков, которые отжимают прессующую плиту 9. Таким образом, одновременно происходят разработка по вертикали траншеи и прессование бетонной смеси. После завершения цикла опалубки 4 складываются и перемещаются одновременно с убиранием домкратов 8 в разработанный рабочим органом 5 участок траншеи. Далее процесс повторяется до завершения полного возведения стены в грунте. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для возведения стены в грунте, содержащее несущую раму и установленный на ней рабочий орган для разработки траншеи, отгрузочный конвейер и механизм продольного перемещения-1 009761 рабочего органа, отличающееся тем, что оно снабжено опалубкой, выполненной в виде шарнирно соединенных между собой щитов с возможностью обеспечения их складывания-раскладывания, при этом рабочий орган выполнен в виде фрезы, а опалубка снабжена перекрытием и установлена с возможностью продольного перемещения относительно несущей рамы. 2. Устройство для возведения стены в грунте, содержащее несущую раму и установленный на ней рабочий орган для разработки траншеи, отгрузочный конвейер и механизм продольного перемещения рабочего органа, отличающееся тем, что оно снабжено опалубкой, выполненной в виде шарнирно соединенных между собой щитов с возможностью обеспечения их складывания-раскладывания, при этом рабочий орган выполнен в виде фрезы, а опалубка снабжена магнитными вставками и перекрытием и установлена с возможностью продольного перемещения относительно несущей рамы. 3. Устройство по п.1, отличающееся тем, что перекрытие опалубки выполнено съемным с отверстием для подачи бетонной смеси.
