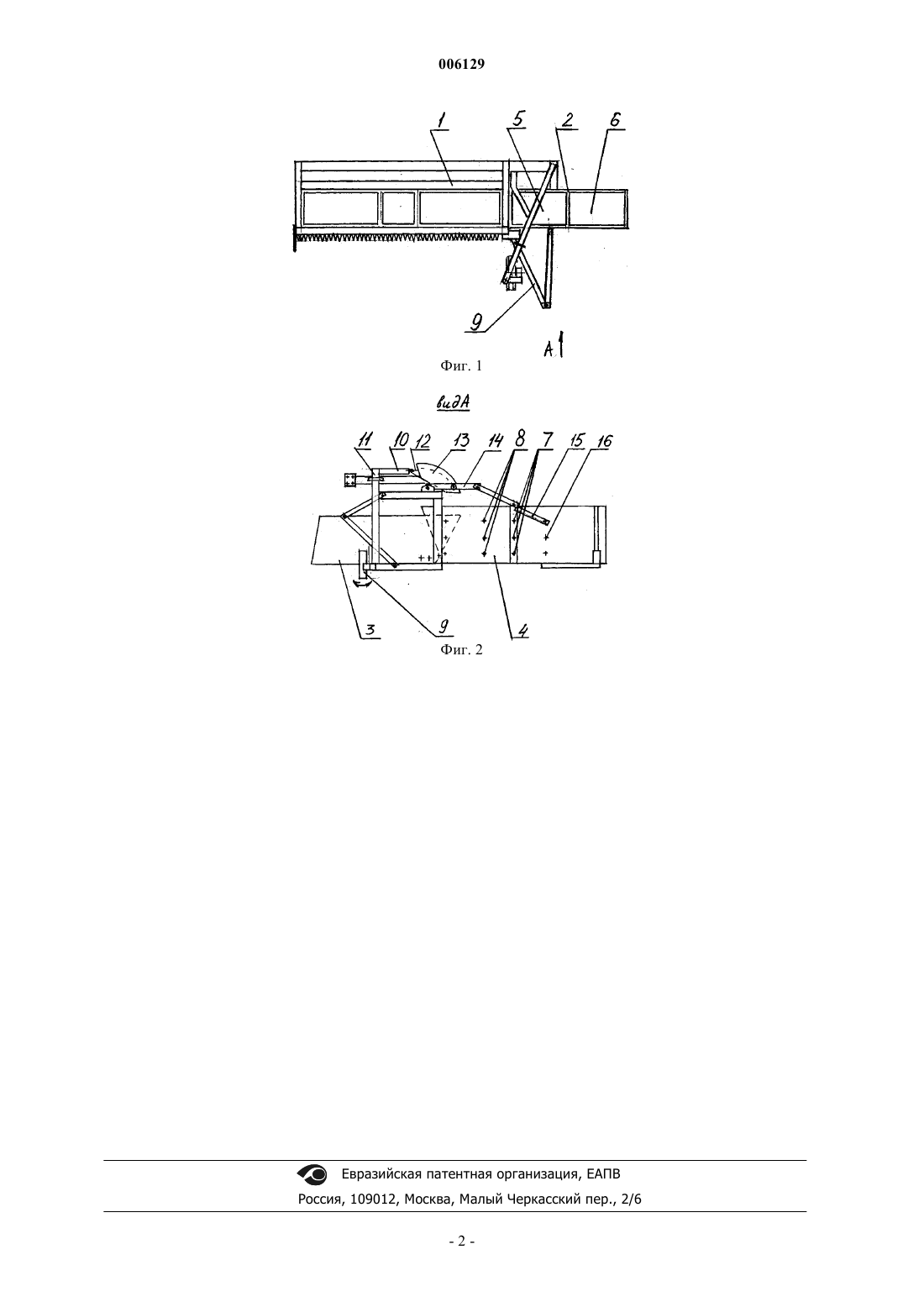

Жатка валковая прицепная

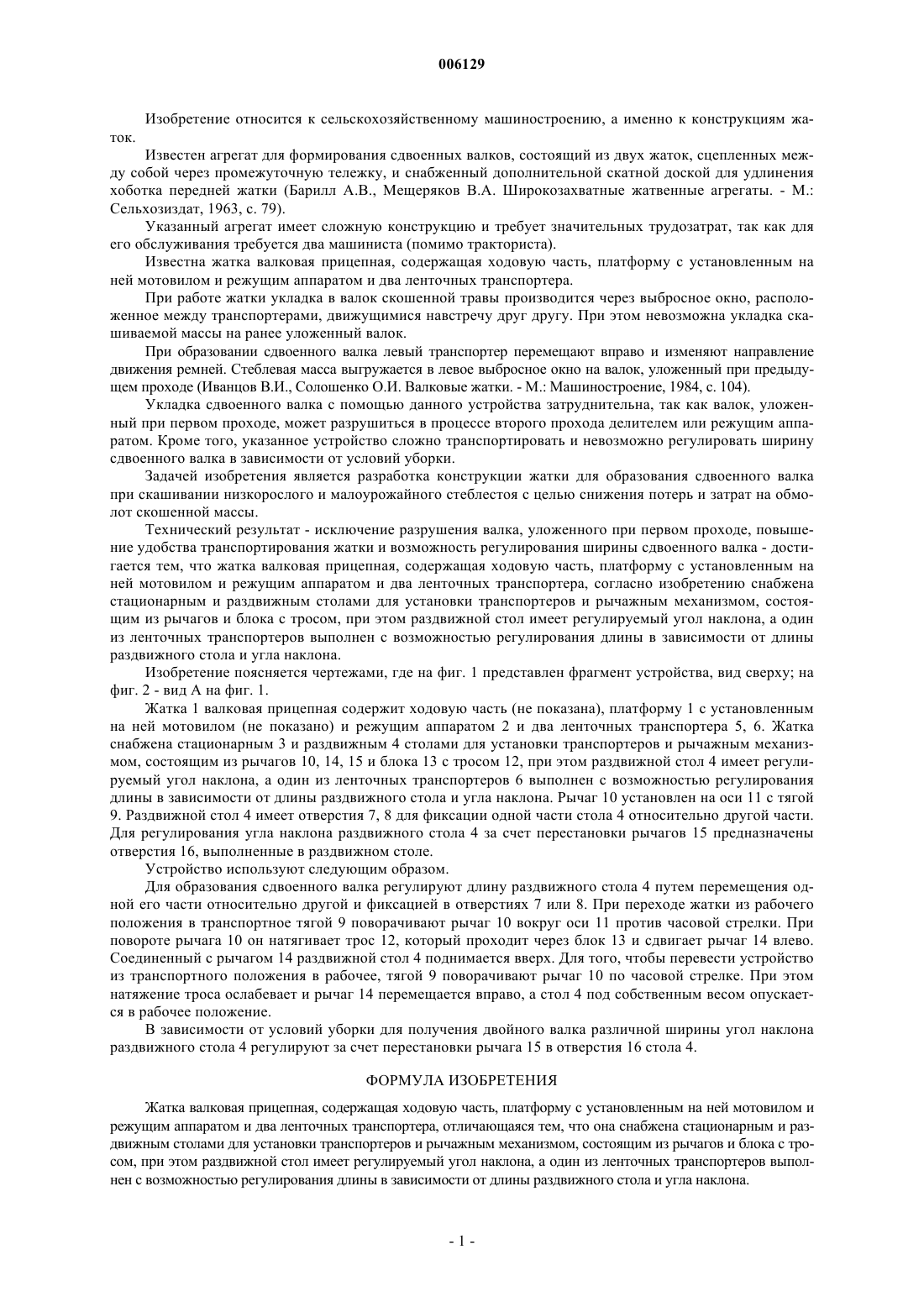

006129 Изобретение относится к сельскохозяйственному машиностроению, а именно к конструкциям жаток. Известен агрегат для формирования сдвоенных валков, состоящий из двух жаток, сцепленных между собой через промежуточную тележку, и снабженный дополнительной скатной доской для удлинения хоботка передней жатки (Барилл А.В., Мещеряков В.А. Широкозахватные жатвенные агрегаты. - М.: Сельхозиздат, 1963, с. 79). Указанный агрегат имеет сложную конструкцию и требует значительных трудозатрат, так как для его обслуживания требуется два машиниста (помимо тракториста). Известна жатка валковая прицепная, содержащая ходовую часть, платформу с установленным на ней мотовилом и режущим аппаратом и два ленточных транспортера. При работе жатки укладка в валок скошенной травы производится через выбросное окно, расположенное между транспортерами, движущимися навстречу друг другу. При этом невозможна укладка скашиваемой массы на ранее уложенный валок. При образовании сдвоенного валка левый транспортер перемещают вправо и изменяют направление движения ремней. Стеблевая масса выгружается в левое выбросное окно на валок, уложенный при предыдущем проходе (Иванцов В.И., Солошенко О.И. Валковые жатки. - М.: Машиностроение, 1984, с. 104). Укладка сдвоенного валка с помощью данного устройства затруднительна, так как валок, уложенный при первом проходе, может разрушиться в процессе второго прохода делителем или режущим аппаратом. Кроме того, указанное устройство сложно транспортировать и невозможно регулировать ширину сдвоенного валка в зависимости от условий уборки. Задачей изобретения является разработка конструкции жатки для образования сдвоенного валка при скашивании низкорослого и малоурожайного стеблестоя с целью снижения потерь и затрат на обмолот скошенной массы. Технический результат - исключение разрушения валка, уложенного при первом проходе, повышение удобства транспортирования жатки и возможность регулирования ширины сдвоенного валка - достигается тем, что жатка валковая прицепная, содержащая ходовую часть, платформу с установленным на ней мотовилом и режущим аппаратом и два ленточных транспортера, согласно изобретению снабжена стационарным и раздвижным столами для установки транспортеров и рычажным механизмом, состоящим из рычагов и блока с тросом, при этом раздвижной стол имеет регулируемый угол наклона, а один из ленточных транспортеров выполнен с возможностью регулирования длины в зависимости от длины раздвижного стола и угла наклона. Изобретение поясняется чертежами, где на фиг. 1 представлен фрагмент устройства, вид сверху; на фиг. 2 - вид А на фиг. 1. Жатка 1 валковая прицепная содержит ходовую часть (не показана), платформу 1 с установленным на ней мотовилом (не показано) и режущим аппаратом 2 и два ленточных транспортера 5, 6. Жатка снабжена стационарным 3 и раздвижным 4 столами для установки транспортеров и рычажным механизмом, состоящим из рычагов 10, 14, 15 и блока 13 с тросом 12, при этом раздвижной стол 4 имеет регулируемый угол наклона, а один из ленточных транспортеров 6 выполнен с возможностью регулирования длины в зависимости от длины раздвижного стола и угла наклона. Рычаг 10 установлен на оси 11 с тягой 9. Раздвижной стол 4 имеет отверстия 7, 8 для фиксации одной части стола 4 относительно другой части. Для регулирования угла наклона раздвижного стола 4 за счет перестановки рычагов 15 предназначены отверстия 16, выполненные в раздвижном столе. Устройство используют следующим образом. Для образования сдвоенного валка регулируют длину раздвижного стола 4 путем перемещения одной его части относительно другой и фиксацией в отверстиях 7 или 8. При переходе жатки из рабочего положения в транспортное тягой 9 поворачивают рычаг 10 вокруг оси 11 против часовой стрелки. При повороте рычага 10 он натягивает трос 12, который проходит через блок 13 и сдвигает рычаг 14 влево. Соединенный с рычагом 14 раздвижной стол 4 поднимается вверх. Для того, чтобы перевести устройство из транспортного положения в рабочее, тягой 9 поворачивают рычаг 10 по часовой стрелке. При этом натяжение троса ослабевает и рычаг 14 перемещается вправо, а стол 4 под собственным весом опускается в рабочее положение. В зависимости от условий уборки для получения двойного валка различной ширины угол наклона раздвижного стола 4 регулируют за счет перестановки рычага 15 в отверстия 16 стола 4. ФОРМУЛА ИЗОБРЕТЕНИЯ Жатка валковая прицепная, содержащая ходовую часть, платформу с установленным на ней мотовилом и режущим аппаратом и два ленточных транспортера, отличающаяся тем, что она снабжена стационарным и раздвижным столами для установки транспортеров и рычажным механизмом, состоящим из рычагов и блока с тросом, при этом раздвижной стол имеет регулируемый угол наклона, а один из ленточных транспортеров выполнен с возможностью регулирования длины в зависимости от длины раздвижного стола и угла наклона.
