Сеть, используемая для дистанционного управления уличным освещением и для других целей, ее элементы и способ ее применения

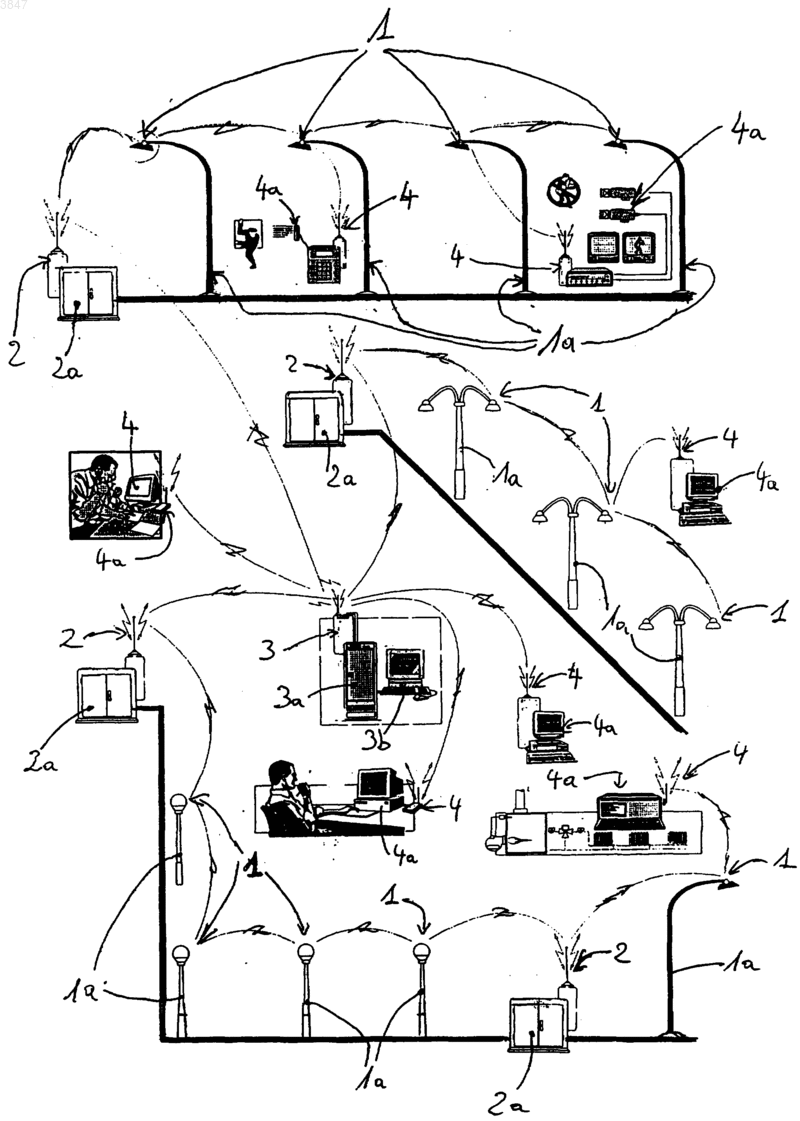

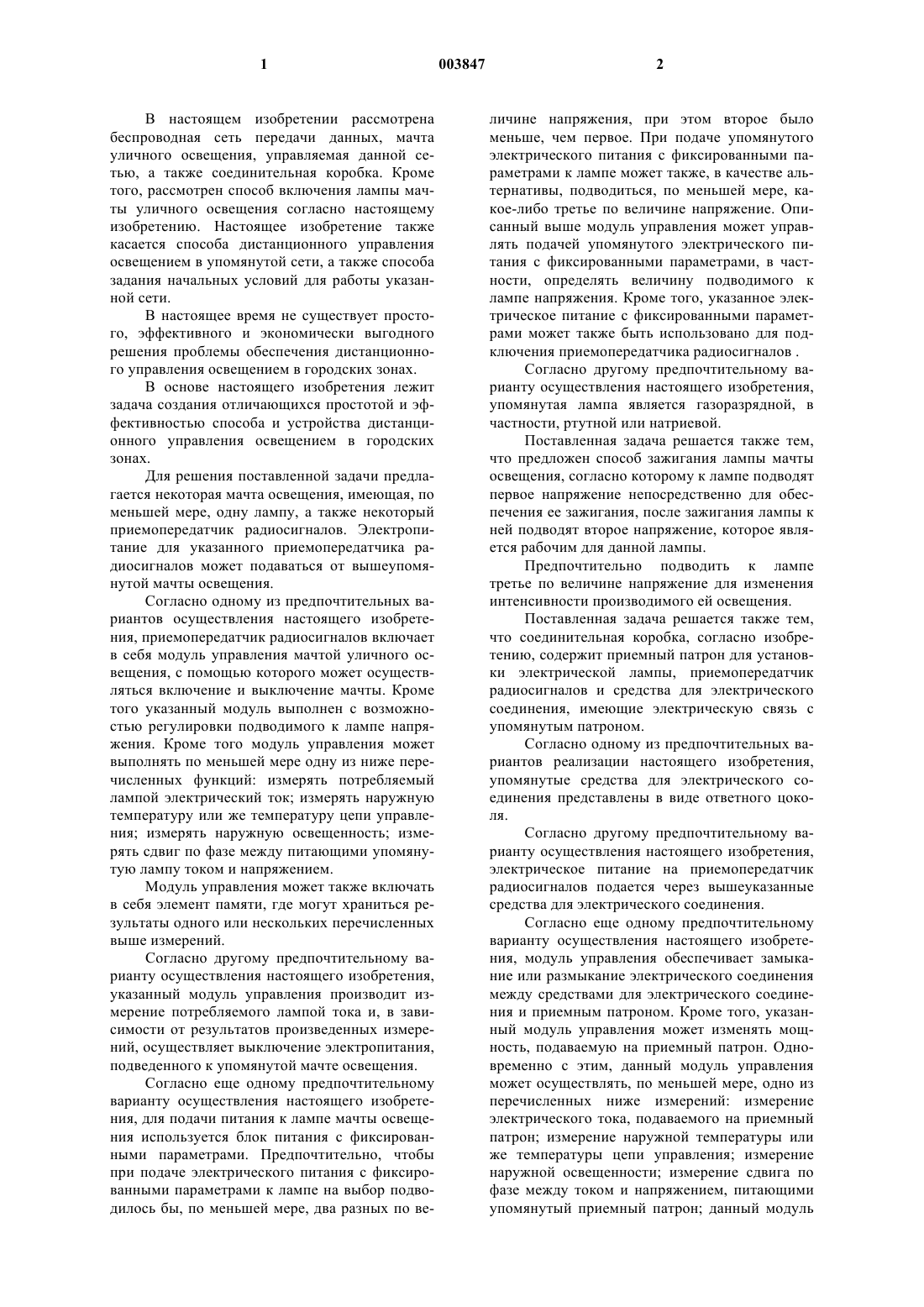

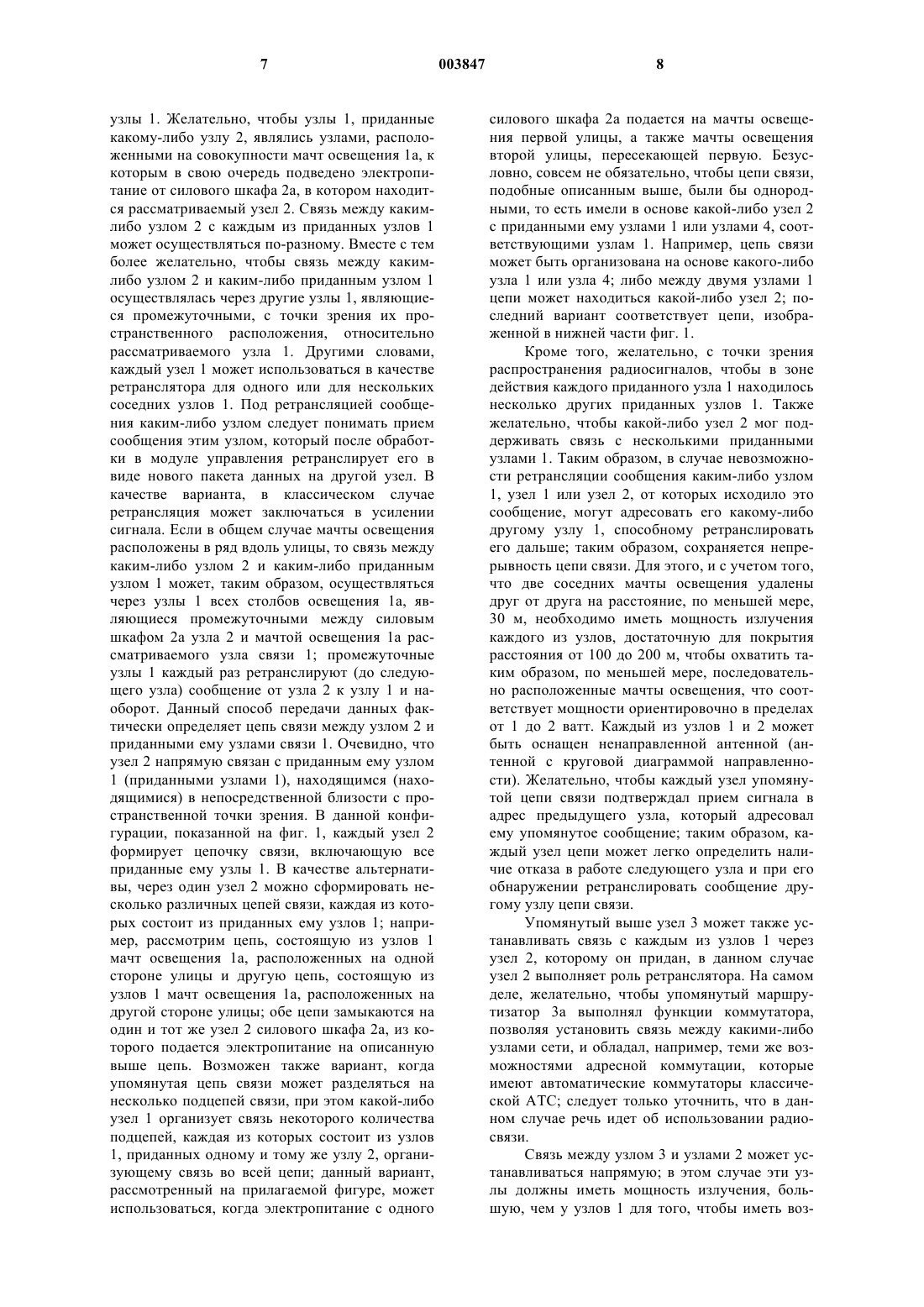

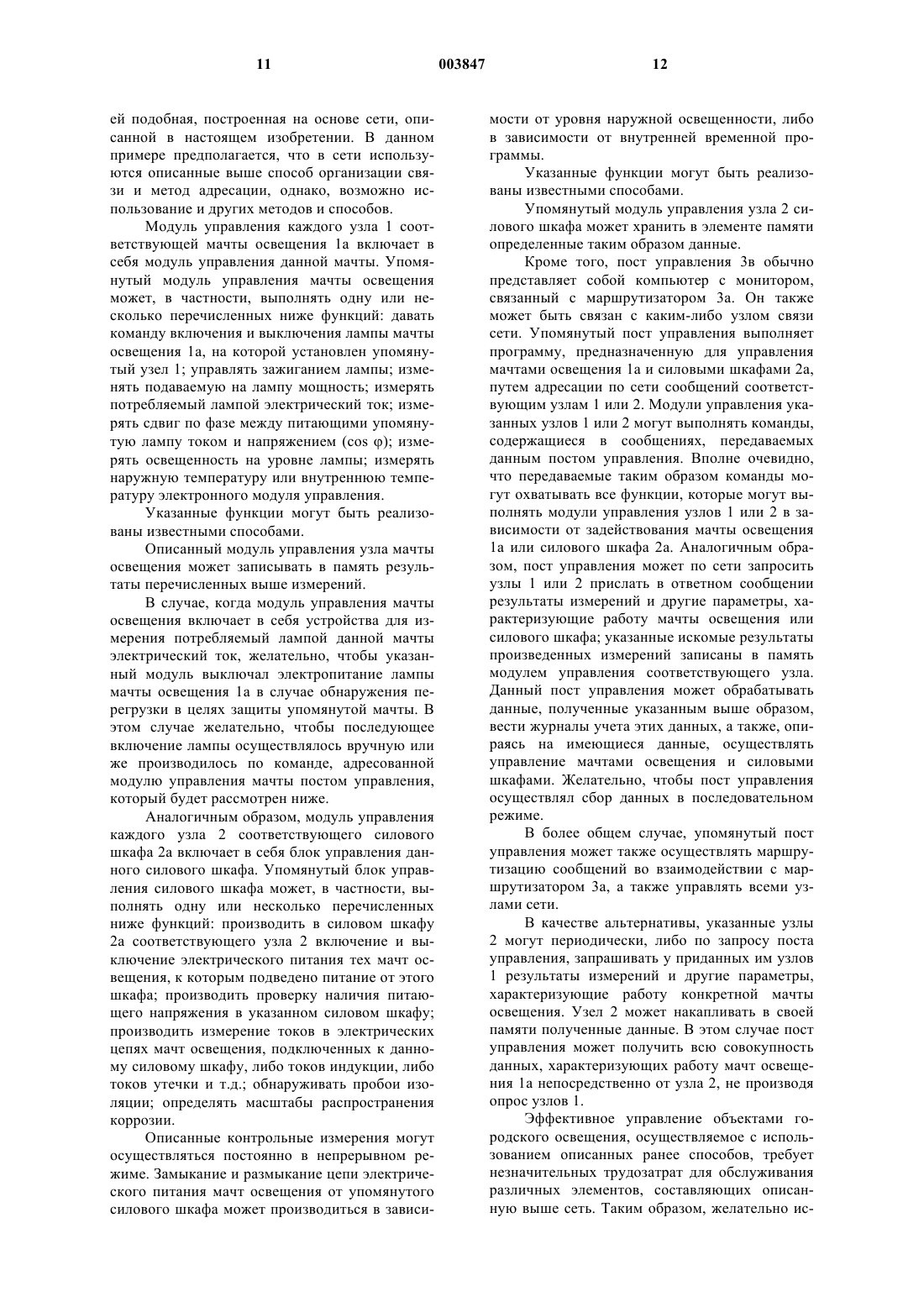

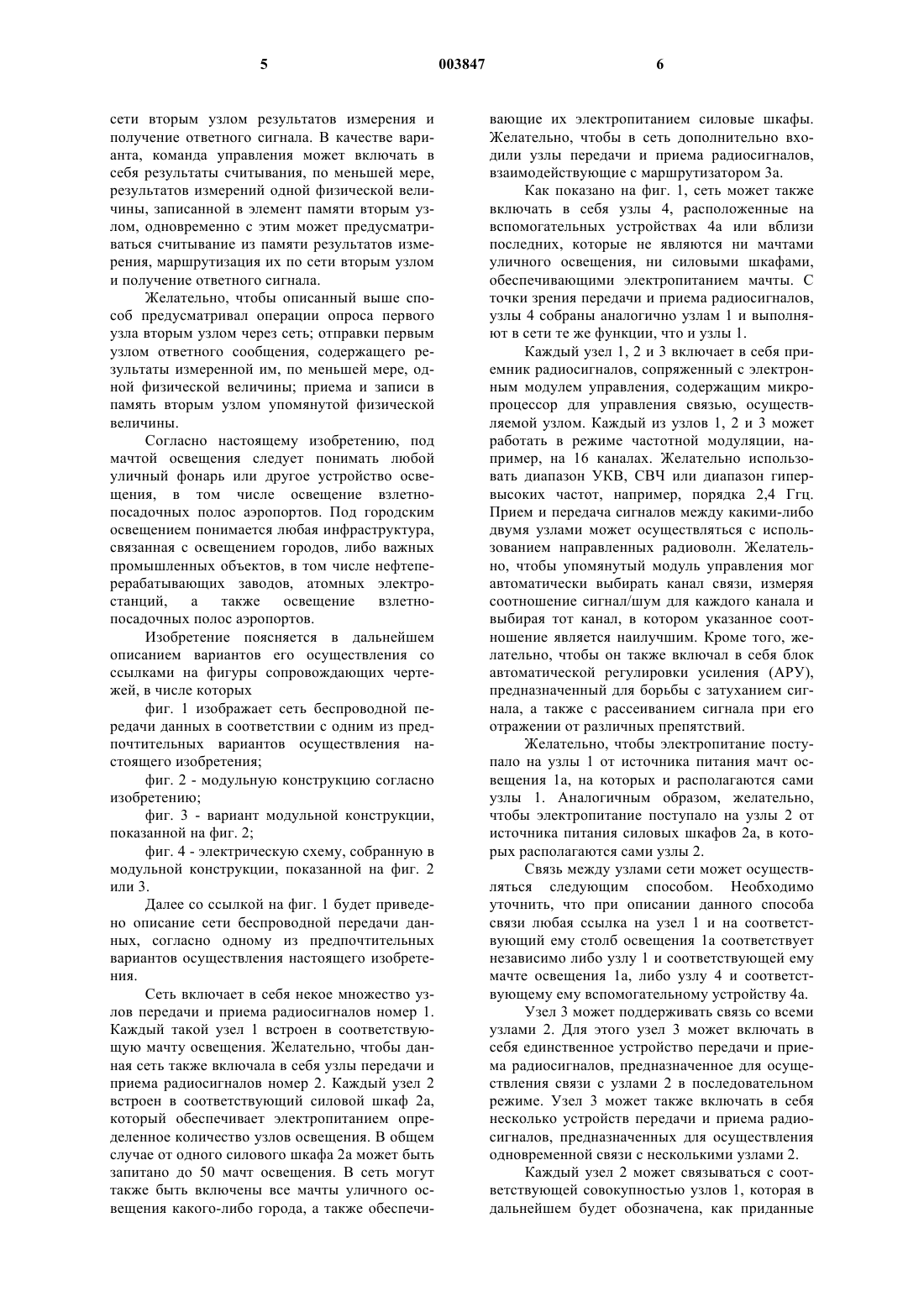

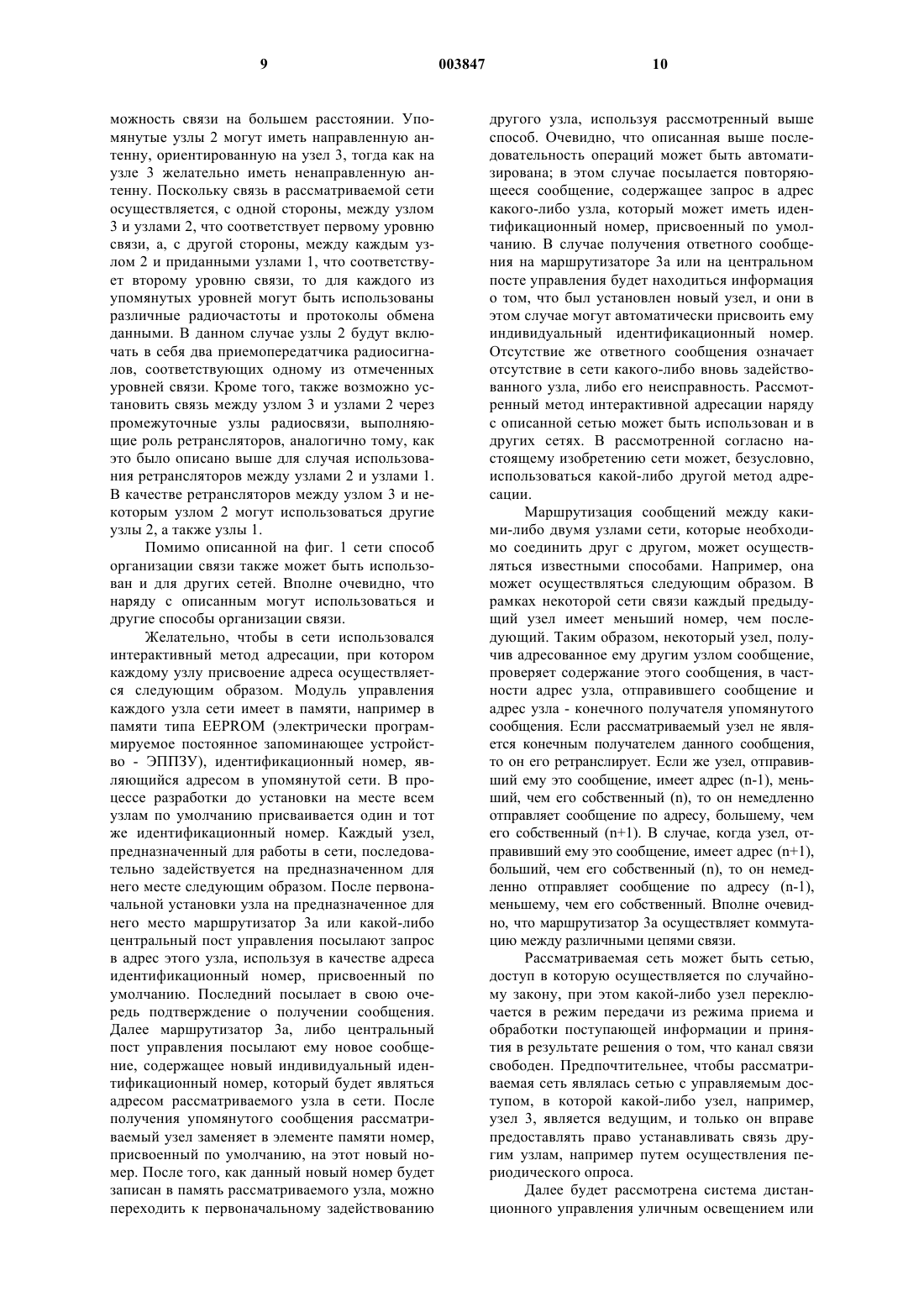

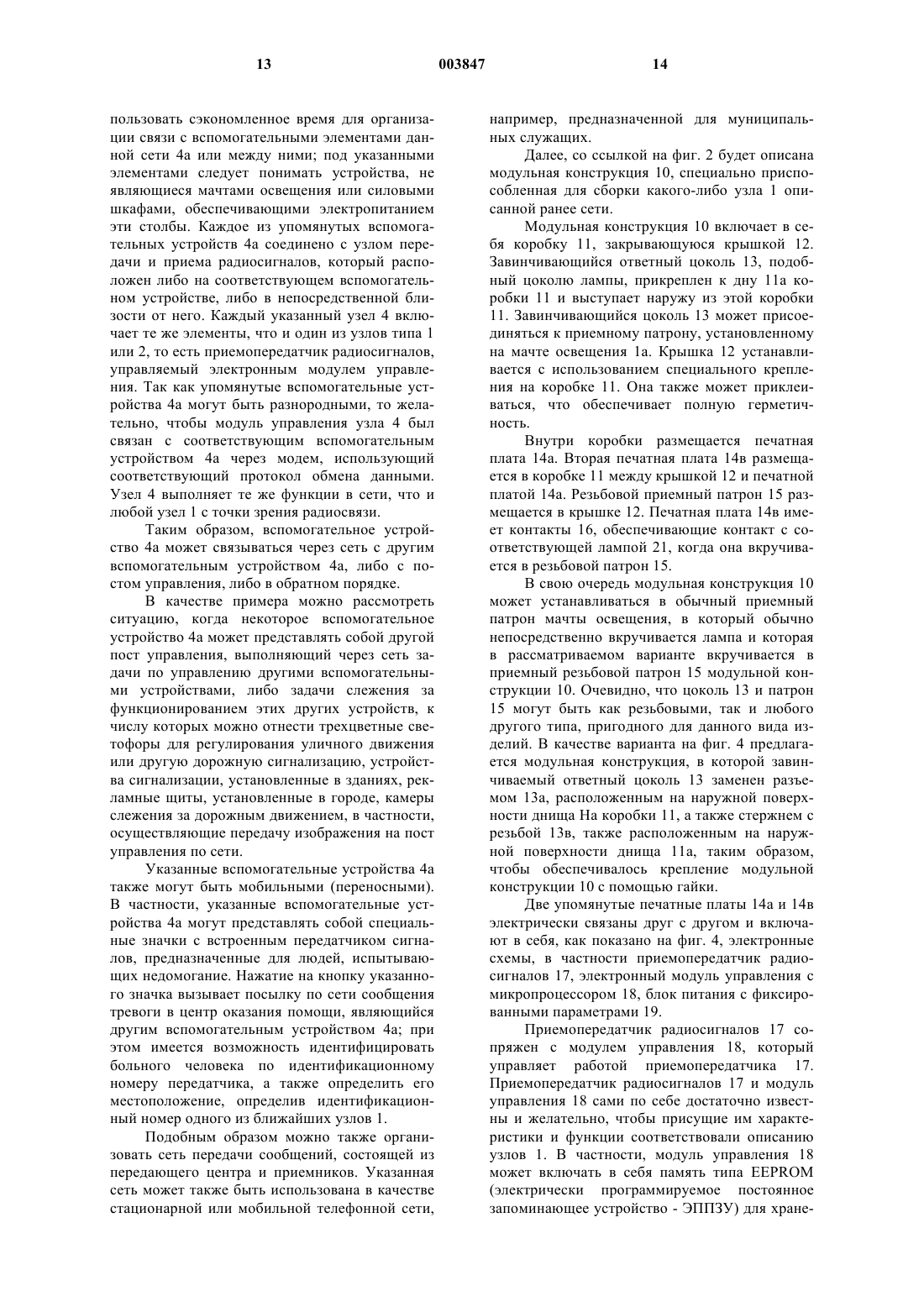

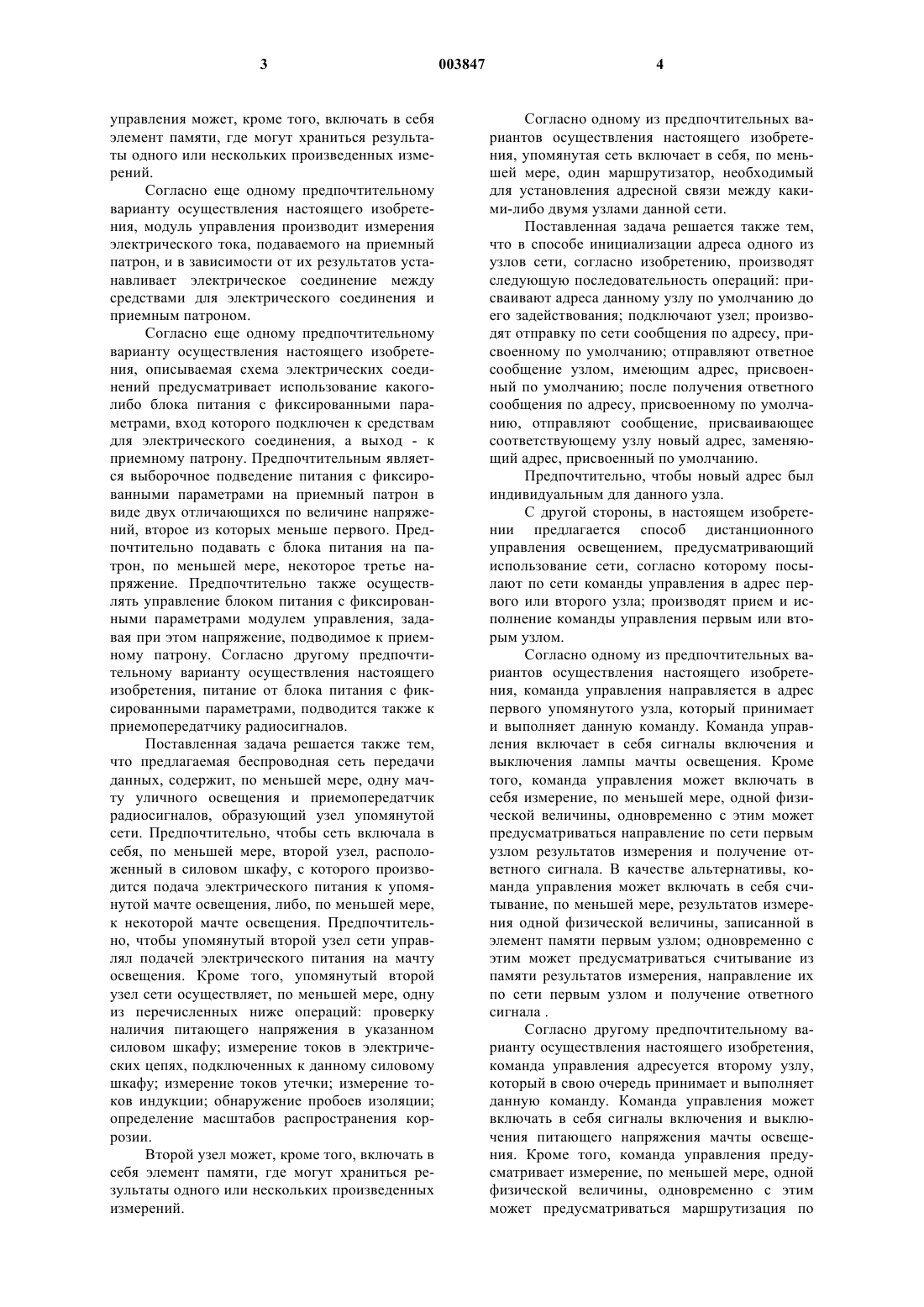

1 В настоящем изобретении рассмотрена беспроводная сеть передачи данных, мачта уличного освещения, управляемая данной сетью, а также соединительная коробка. Кроме того, рассмотрен способ включения лампы мачты уличного освещения согласно настоящему изобретению. Настоящее изобретение также касается способа дистанционного управления освещением в упомянутой сети, а также способа задания начальных условий для работы указанной сети. В настоящее время не существует простого, эффективного и экономически выгодного решения проблемы обеспечения дистанционного управления освещением в городских зонах. В основе настоящего изобретения лежит задача создания отличающихся простотой и эффективностью способа и устройства дистанционного управления освещением в городских зонах. Для решения поставленной задачи предлагается некоторая мачта освещения, имеющая, по меньшей мере, одну лампу, а также некоторый приемопередатчик радиосигналов. Электропитание для указанного приемопередатчика радиосигналов может подаваться от вышеупомянутой мачты освещения. Согласно одному из предпочтительных вариантов осуществления настоящего изобретения, приемопередатчик радиосигналов включает в себя модуль управления мачтой уличного освещения, с помощью которого может осуществляться включение и выключение мачты. Кроме того указанный модуль выполнен с возможностью регулировки подводимого к лампе напряжения. Кроме того модуль управления может выполнять по меньшей мере одну из ниже перечисленных функций: измерять потребляемый лампой электрический ток; измерять наружную температуру или же температуру цепи управления; измерять наружную освещенность; измерять сдвиг по фазе между питающими упомянутую лампу током и напряжением. Модуль управления может также включать в себя элемент памяти, где могут храниться результаты одного или нескольких перечисленных выше измерений. Согласно другому предпочтительному варианту осуществления настоящего изобретения,указанный модуль управления производит измерение потребляемого лампой тока и, в зависимости от результатов произведенных измерений, осуществляет выключение электропитания,подведенного к упомянутой мачте освещения. Согласно еще одному предпочтительному варианту осуществления настоящего изобретения, для подачи питания к лампе мачты освещения используется блок питания с фиксированными параметрами. Предпочтительно, чтобы при подаче электрического питания с фиксированными параметрами к лампе на выбор подводилось бы, по меньшей мере, два разных по ве 003847 2 личине напряжения, при этом второе было меньше, чем первое. При подаче упомянутого электрического питания с фиксированными параметрами к лампе может также, в качестве альтернативы, подводиться, по меньшей мере, какое-либо третье по величине напряжение. Описанный выше модуль управления может управлять подачей упомянутого электрического питания с фиксированными параметрами, в частности, определять величину подводимого к лампе напряжения. Кроме того, указанное электрическое питание с фиксированными параметрами может также быть использовано для подключения приемопередатчика радиосигналов . Согласно другому предпочтительному варианту осуществления настоящего изобретения,упомянутая лампа является газоразрядной, в частности, ртутной или натриевой. Поставленная задача решается также тем,что предложен способ зажигания лампы мачты освещения, согласно которому к лампе подводят первое напряжение непосредственно для обеспечения ее зажигания, после зажигания лампы к ней подводят второе напряжение, которое является рабочим для данной лампы. Предпочтительно подводить к лампе третье по величине напряжение для изменения интенсивности производимого ей освещения. Поставленная задача решается также тем,что соединительная коробка, согласно изобретению, содержит приемный патрон для установки электрической лампы, приемопередатчик радиосигналов и средства для электрического соединения, имеющие электрическую связь с упомянутым патроном. Согласно одному из предпочтительных вариантов реализации настоящего изобретения,упомянутые средства для электрического соединения представлены в виде ответного цоколя. Согласно другому предпочтительному варианту осуществления настоящего изобретения,электрическое питание на приемопередатчик радиосигналов подается через вышеуказанные средства для электрического соединения. Согласно еще одному предпочтительному варианту осуществления настоящего изобретения, модуль управления обеспечивает замыкание или размыкание электрического соединения между средствами для электрического соединения и приемным патроном. Кроме того, указанный модуль управления может изменять мощность, подаваемую на приемный патрон. Одновременно с этим, данный модуль управления может осуществлять, по меньшей мере, одно из перечисленных ниже измерений: измерение электрического тока, подаваемого на приемный патрон; измерение наружной температуры или же температуры цепи управления; измерение наружной освещенности; измерение сдвига по фазе между током и напряжением, питающими упомянутый приемный патрон; данный модуль 3 управления может, кроме того, включать в себя элемент памяти, где могут храниться результаты одного или нескольких произведенных измерений. Согласно еще одному предпочтительному варианту осуществления настоящего изобретения, модуль управления производит измерения электрического тока, подаваемого на приемный патрон, и в зависимости от их результатов устанавливает электрическое соединение между средствами для электрического соединения и приемным патроном. Согласно еще одному предпочтительному варианту осуществления настоящего изобретения, описываемая схема электрических соединений предусматривает использование какоголибо блока питания с фиксированными параметрами, вход которого подключен к средствам для электрического соединения, а выход - к приемному патрону. Предпочтительным является выборочное подведение питания с фиксированными параметрами на приемный патрон в виде двух отличающихся по величине напряжений, второе из которых меньше первого. Предпочтительно подавать с блока питания на патрон, по меньшей мере, некоторое третье напряжение. Предпочтительно также осуществлять управление блоком питания с фиксированными параметрами модулем управления, задавая при этом напряжение, подводимое к приемному патрону. Согласно другому предпочтительному варианту осуществления настоящего изобретения, питание от блока питания с фиксированными параметрами, подводится также к приемопередатчику радиосигналов. Поставленная задача решается также тем,что предлагаемая беспроводная сеть передачи данных, содержит, по меньшей мере, одну мачту уличного освещения и приемопередатчик радиосигналов, образующий узел упомянутой сети. Предпочтительно, чтобы сеть включала в себя, по меньшей мере, второй узел, расположенный в силовом шкафу, с которого производится подача электрического питания к упомянутой мачте освещения, либо, по меньшей мере,к некоторой мачте освещения. Предпочтительно, чтобы упомянутый второй узел сети управлял подачей электрического питания на мачту освещения. Кроме того, упомянутый второй узел сети осуществляет, по меньшей мере, одну из перечисленных ниже операций: проверку наличия питающего напряжения в указанном силовом шкафу; измерение токов в электрических цепях, подключенных к данному силовому шкафу; измерение токов утечки; измерение токов индукции; обнаружение пробоев изоляции; определение масштабов распространения коррозии. Второй узел может, кроме того, включать в себя элемент памяти, где могут храниться результаты одного или нескольких произведенных измерений. 4 Согласно одному из предпочтительных вариантов осуществления настоящего изобретения, упомянутая сеть включает в себя, по меньшей мере, один маршрутизатор, необходимый для установления адресной связи между какими-либо двумя узлами данной сети. Поставленная задача решается также тем,что в способе инициализации адреса одного из узлов сети, согласно изобретению, производят следующую последовательность операций: присваивают адреса данному узлу по умолчанию до его задействования; подключают узел; производят отправку по сети сообщения по адресу, присвоенному по умолчанию; отправляют ответное сообщение узлом, имеющим адрес, присвоенный по умолчанию; после получения ответного сообщения по адресу, присвоенному по умолчанию, отправляют сообщение, присваивающее соответствующему узлу новый адрес, заменяющий адрес, присвоенный по умолчанию. Предпочтительно, чтобы новый адрес был индивидуальным для данного узла. С другой стороны, в настоящем изобретении предлагается способ дистанционного управления освещением, предусматривающий использование сети, согласно которому посылают по сети команды управления в адрес первого или второго узла; производят прием и исполнение команды управления первым или вторым узлом. Согласно одному из предпочтительных вариантов осуществления настоящего изобретения, команда управления направляется в адрес первого упомянутого узла, который принимает и выполняет данную команду. Команда управления включает в себя сигналы включения и выключения лампы мачты освещения. Кроме того, команда управления может включать в себя измерение, по меньшей мере, одной физической величины, одновременно с этим может предусматриваться направление по сети первым узлом результатов измерения и получение ответного сигнала. В качестве альтернативы, команда управления может включать в себя считывание, по меньшей мере, результатов измерения одной физической величины, записанной в элемент памяти первым узлом; одновременно с этим может предусматриваться считывание из памяти результатов измерения, направление их по сети первым узлом и получение ответного сигнала . Согласно другому предпочтительному варианту осуществления настоящего изобретения,команда управления адресуется второму узлу,который в свою очередь принимает и выполняет данную команду. Команда управления может включать в себя сигналы включения и выключения питающего напряжения мачты освещения. Кроме того, команда управления предусматривает измерение, по меньшей мере, одной физической величины, одновременно с этим может предусматриваться маршрутизация по 5 сети вторым узлом результатов измерения и получение ответного сигнала. В качестве варианта, команда управления может включать в себя результаты считывания, по меньшей мере,результатов измерений одной физической величины, записанной в элемент памяти вторым узлом, одновременно с этим может предусматриваться считывание из памяти результатов измерения, маршрутизация их по сети вторым узлом и получение ответного сигнала. Желательно, чтобы описанный выше способ предусматривал операции опроса первого узла вторым узлом через сеть; отправки первым узлом ответного сообщения, содержащего результаты измеренной им, по меньшей мере, одной физической величины; приема и записи в память вторым узлом упомянутой физической величины. Согласно настоящему изобретению, под мачтой освещения следует понимать любой уличный фонарь или другое устройство освещения, в том числе освещение взлетнопосадочных полос аэропортов. Под городским освещением понимается любая инфраструктура,связанная с освещением городов, либо важных промышленных объектов, в том числе нефтеперерабатывающих заводов, атомных электростанций,а также освещение взлетнопосадочных полос аэропортов. Изобретение поясняется в дальнейшем описанием вариантов его осуществления со ссылками на фигуры сопровождающих чертежей, в числе которых фиг. 1 изображает сеть беспроводной передачи данных в соответствии с одним из предпочтительных вариантов осуществления настоящего изобретения; фиг. 2 - модульную конструкцию согласно изобретению; фиг. 3 - вариант модульной конструкции,показанной на фиг. 2; фиг. 4 - электрическую схему, собранную в модульной конструкции, показанной на фиг. 2 или 3. Далее со ссылкой на фиг. 1 будет приведено описание сети беспроводной передачи данных, согласно одному из предпочтительных вариантов осуществления настоящего изобретения. Сеть включает в себя некое множество узлов передачи и приема радиосигналов номер 1. Каждый такой узел 1 встроен в соответствующую мачту освещения. Желательно, чтобы данная сеть также включала в себя узлы передачи и приема радиосигналов номер 2. Каждый узел 2 встроен в соответствующий силовой шкаф 2 а,который обеспечивает электропитанием определенное количество узлов освещения. В общем случае от одного силового шкафа 2 а может быть запитано до 50 мачт освещения. В сеть могут также быть включены все мачты уличного освещения какого-либо города, а также обеспечи 003847 6 вающие их электропитанием силовые шкафы. Желательно, чтобы в сеть дополнительно входили узлы передачи и приема радиосигналов,взаимодействующие с маршрутизатором 3 а. Как показано на фиг. 1, сеть может также включать в себя узлы 4, расположенные на вспомогательных устройствах 4 а или вблизи последних, которые не являются ни мачтами уличного освещения, ни силовыми шкафами,обеспечивающими электропитанием мачты. С точки зрения передачи и приема радиосигналов,узлы 4 собраны аналогично узлам 1 и выполняют в сети те же функции, что и узлы 1. Каждый узел 1, 2 и 3 включает в себя приемник радиосигналов, сопряженный с электронным модулем управления, содержащим микропроцессор для управления связью, осуществляемой узлом. Каждый из узлов 1, 2 и 3 может работать в режиме частотной модуляции, например, на 16 каналах. Желательно использовать диапазон УКВ, СВЧ или диапазон гипервысоких частот, например, порядка 2,4 Ггц. Прием и передача сигналов между какими-либо двумя узлами может осуществляться с использованием направленных радиоволн. Желательно, чтобы упомянутый модуль управления мог автоматически выбирать канал связи, измеряя соотношение сигнал/шум для каждого канала и выбирая тот канал, в котором указанное соотношение является наилучшим. Кроме того, желательно, чтобы он также включал в себя блок автоматической регулировки усиления (АРУ),предназначенный для борьбы с затуханием сигнала, а также с рассеиванием сигнала при его отражении от различных препятствий. Желательно, чтобы электропитание поступало на узлы 1 от источника питания мачт освещения 1a, на которых и располагаются сами узлы 1. Аналогичным образом, желательно,чтобы электропитание поступало на узлы 2 от источника питания силовых шкафов 2 а, в которых располагаются сами узлы 2. Связь между узлами сети может осуществляться следующим способом. Необходимо уточнить, что при описании данного способа связи любая ссылка на узел 1 и на соответствующий ему столб освещения 1 а соответствует независимо либо узлу 1 и соответствующей ему мачте освещения 1a, либо узлу 4 и соответствующему ему вспомогательному устройству 4 а. Узел 3 может поддерживать связь со всеми узлами 2. Для этого узел 3 может включать в себя единственное устройство передачи и приема радиосигналов, предназначенное для осуществления связи с узлами 2 в последовательном режиме. Узел 3 может также включать в себя несколько устройств передачи и приема радиосигналов, предназначенных для осуществления одновременной связи с несколькими узлами 2. Каждый узел 2 может связываться с соответствующей совокупностью узлов 1, которая в дальнейшем будет обозначена, как приданные 7 узлы 1. Желательно, чтобы узлы 1, приданные какому-либо узлу 2, являлись узлами, расположенными на совокупности мачт освещения 1 а, к которым в свою очередь подведено электропитание от силового шкафа 2 а, в котором находится рассматриваемый узел 2. Связь между какимлибо узлом 2 с каждым из приданных узлов 1 может осуществляться по-разному. Вместе с тем более желательно, чтобы связь между какимлибо узлом 2 и каким-либо приданным узлом 1 осуществлялась через другие узлы 1, являющиеся промежуточными, с точки зрения их пространственного расположения, относительно рассматриваемого узла 1. Другими словами,каждый узел 1 может использоваться в качестве ретранслятора для одного или для нескольких соседних узлов 1. Под ретрансляцией сообщения каким-либо узлом следует понимать прием сообщения этим узлом, который после обработки в модуле управления ретранслирует его в виде нового пакета данных на другой узел. В качестве варианта, в классическом случае ретрансляция может заключаться в усилении сигнала. Если в общем случае мачты освещения расположены в ряд вдоль улицы, то связь между каким-либо узлом 2 и каким-либо приданным узлом 1 может, таким образом, осуществляться через узлы 1 всех столбов освещения 1 а, являющиеся промежуточными между силовым шкафом 2 а узла 2 и мачтой освещения 1 а рассматриваемого узла связи 1; промежуточные узлы 1 каждый раз ретранслируют (до следующего узла) сообщение от узла 2 к узлу 1 и наоборот. Данный способ передачи данных фактически определяет цепь связи между узлом 2 и приданными ему узлами связи 1. Очевидно, что узел 2 напрямую связан с приданным ему узлом 1 (приданными узлами 1), находящимся (находящимися) в непосредственной близости с пространственной точки зрения. В данной конфигурации, показанной на фиг. 1, каждый узел 2 формирует цепочку связи, включающую все приданные ему узлы 1. В качестве альтернативы, через один узел 2 можно сформировать несколько различных цепей связи, каждая из которых состоит из приданных ему узлов 1; например, рассмотрим цепь, состоящую из узлов 1 мачт освещения 1 а, расположенных на одной стороне улицы и другую цепь, состоящую из узлов 1 мачт освещения 1 а, расположенных на другой стороне улицы; обе цепи замыкаются на один и тот же узел 2 силового шкафа 2 а, из которого подается электропитание на описанную выше цепь. Возможен также вариант, когда упомянутая цепь связи может разделяться на несколько подцепей связи, при этом какой-либо узел 1 организует связь некоторого количества подцепей, каждая из которых состоит из узлов 1, приданных одному и тому же узлу 2, организующему связь во всей цепи; данный вариант,рассмотренный на прилагаемой фигуре, может использоваться, когда электропитание с одного 8 силового шкафа 2 а подается на мачты освещения первой улицы, а также мачты освещения второй улицы, пересекающей первую. Безусловно, совсем не обязательно, чтобы цепи связи,подобные описанным выше, были бы однородными, то есть имели в основе какой-либо узел 2 с приданными ему узлами 1 или узлами 4, соответствующими узлам 1. Например, цепь связи может быть организована на основе какого-либо узла 1 или узла 4; либо между двумя узлами 1 цепи может находиться какой-либо узел 2; последний вариант соответствует цепи, изображенной в нижней части фиг. 1. Кроме того, желательно, с точки зрения распространения радиосигналов, чтобы в зоне действия каждого приданного узла 1 находилось несколько других приданных узлов 1. Также желательно, чтобы какой-либо узел 2 мог поддерживать связь с несколькими приданными узлами 1. Таким образом, в случае невозможности ретрансляции сообщения каким-либо узлом 1, узел 1 или узел 2, от которых исходило это сообщение, могут адресовать его какому-либо другому узлу 1, способному ретранслировать его дальше; таким образом, сохраняется непрерывность цепи связи. Для этого, и с учетом того,что две соседних мачты освещения удалены друг от друга на расстояние, по меньшей мере,30 м, необходимо иметь мощность излучения каждого из узлов, достаточную для покрытия расстояния от 100 до 200 м, чтобы охватить таким образом, по меньшей мере, последовательно расположенные мачты освещения, что соответствует мощности ориентировочно в пределах от 1 до 2 ватт. Каждый из узлов 1 и 2 может быть оснащен ненаправленной антенной (антенной с круговой диаграммой направленности). Желательно, чтобы каждый узел упомянутой цепи связи подтверждал прием сигнала в адрес предыдущего узла, который адресовал ему упомянутое сообщение; таким образом, каждый узел цепи может легко определить наличие отказа в работе следующего узла и при его обнаружении ретранслировать сообщение другому узлу цепи связи. Упомянутый выше узел 3 может также устанавливать связь с каждым из узлов 1 через узел 2, которому он придан, в данном случае узел 2 выполняет роль ретранслятора. На самом деле, желательно, чтобы упомянутый маршрутизатор 3a выполнял функции коммутатора,позволяя установить связь между какими-либо узлами сети, и обладал, например, теми же возможностями адресной коммутации, которые имеют автоматические коммутаторы классической АТС; следует только уточнить, что в данном случае речь идет об использовании радиосвязи. Связь между узлом 3 и узлами 2 может устанавливаться напрямую; в этом случае эти узлы должны иметь мощность излучения, большую, чем у узлов 1 для того, чтобы иметь воз 9 можность связи на большем расстоянии. Упомянутые узлы 2 могут иметь направленную антенну, ориентированную на узел 3, тогда как на узле 3 желательно иметь ненаправленную антенну. Поскольку связь в рассматриваемой сети осуществляется, с одной стороны, между узлом 3 и узлами 2, что соответствует первому уровню связи, а, с другой стороны, между каждым узлом 2 и приданными узлами 1, что соответствует второму уровню связи, то для каждого из упомянутых уровней могут быть использованы различные радиочастоты и протоколы обмена данными. В данном случае узлы 2 будут включать в себя два приемопередатчика радиосигналов, соответствующих одному из отмеченных уровней связи. Кроме того, также возможно установить связь между узлом 3 и узлами 2 через промежуточные узлы радиосвязи, выполняющие роль ретрансляторов, аналогично тому, как это было описано выше для случая использования ретрансляторов между узлами 2 и узлами 1. В качестве ретрансляторов между узлом 3 и некоторым узлом 2 могут использоваться другие узлы 2, а также узлы 1. Помимо описанной на фиг. 1 сети способ организации связи также может быть использован и для других сетей. Вполне очевидно, что наряду с описанным могут использоваться и другие способы организации связи. Желательно, чтобы в сети использовался интерактивный метод адресации, при котором каждому узлу присвоение адреса осуществляется следующим образом. Модуль управления каждого узла сети имеет в памяти, например в памяти типа EEPROM (электрически программируемое постоянное запоминающее устройство - ЭППЗУ), идентификационный номер, являющийся адресом в упомянутой сети. В процессе разработки до установки на месте всем узлам по умолчанию присваивается один и тот же идентификационный номер. Каждый узел,предназначенный для работы в сети, последовательно задействуется на предназначенном для него месте следующим образом. После первоначальной установки узла на предназначенное для него место маршрутизатор 3 а или какой-либо центральный пост управления посылают запрос в адрес этого узла, используя в качестве адреса идентификационный номер, присвоенный по умолчанию. Последний посылает в свою очередь подтверждение о получении сообщения. Далее маршрутизатор 3 а, либо центральный пост управления посылают ему новое сообщение, содержащее новый индивидуальный идентификационный номер, который будет являться адресом рассматриваемого узла в сети. После получения упомянутого сообщения рассматриваемый узел заменяет в элементе памяти номер,присвоенный по умолчанию, на этот новый номер. После того, как данный новый номер будет записан в память рассматриваемого узла, можно переходить к первоначальному задействованию 10 другого узла, используя рассмотренный выше способ. Очевидно, что описанная выше последовательность операций может быть автоматизирована; в этом случае посылается повторяющееся сообщение, содержащее запрос в адрес какого-либо узла, который может иметь идентификационный номер, присвоенный по умолчанию. В случае получения ответного сообщения на маршрутизаторе 3a или на центральном посте управления будет находиться информация о том, что был установлен новый узел, и они в этом случае могут автоматически присвоить ему индивидуальный идентификационный номер. Отсутствие же ответного сообщения означает отсутствие в сети какого-либо вновь задействованного узла, либо его неисправность. Рассмотренный метод интерактивной адресации наряду с описанной сетью может быть использован и в других сетях. В рассмотренной согласно настоящему изобретению сети может, безусловно,использоваться какой-либо другой метод адресации. Маршрутизация сообщений между какими-либо двумя узлами сети, которые необходимо соединить друг с другом, может осуществляться известными способами. Например, она может осуществляться следующим образом. В рамках некоторой сети связи каждый предыдущий узел имеет меньший номер, чем последующий. Таким образом, некоторый узел, получив адресованное ему другим узлом сообщение,проверяет содержание этого сообщения, в частности адрес узла, отправившего сообщение и адрес узла - конечного получателя упомянутого сообщения. Если рассматриваемый узел не является конечным получателем данного сообщения,то он его ретранслирует. Если же узел, отправивший ему это сообщение, имеет адрес (n-1), меньший, чем его собственный (n), то он немедленно отправляет сообщение по адресу, большему, чем его собственный (n+1). В случае, когда узел, отправивший ему это сообщение, имеет адрес (n+1),больший, чем его собственный (n), то он немедленно отправляет сообщение по адресу (n-1),меньшему, чем его собственный. Вполне очевидно, что маршрутизатор 3a осуществляет коммутацию между различными цепями связи. Рассматриваемая сеть может быть сетью,доступ в которую осуществляется по случайному закону, при этом какой-либо узел переключается в режим передачи из режима приема и обработки поступающей информации и принятия в результате решения о том, что канал связи свободен. Предпочтительнее, чтобы рассматриваемая сеть являлась сетью с управляемым доступом, в которой какой-либо узел, например,узел 3, является ведущим, и только он вправе предоставлять право устанавливать связь другим узлам, например путем осуществления периодического опроса. Далее будет рассмотрена система дистанционного управления уличным освещением или 11 ей подобная, построенная на основе сети, описанной в настоящем изобретении. В данном примере предполагается, что в сети используются описанные выше способ организации связи и метод адресации, однако, возможно использование и других методов и способов. Модуль управления каждого узла 1 соответствующей мачты освещения 1 а включает в себя модуль управления данной мачты. Упомянутый модуль управления мачты освещения может, в частности, выполнять одну или несколько перечисленных ниже функций: давать команду включения и выключения лампы мачты освещения 1 а, на которой установлен упомянутый узел 1; управлять зажиганием лампы; изменять подаваемую на лампу мощность; измерять потребляемый лампой электрический ток; измерять сдвиг по фазе между питающими упомянутую лампу током и напряжением (cos ); измерять освещенность на уровне лампы; измерять наружную температуру или внутреннюю температуру электронного модуля управления. Указанные функции могут быть реализованы известными способами. Описанный модуль управления узла мачты освещения может записывать в память результаты перечисленныхвыше измерений. В случае, когда модуль управления мачты освещения включает в себя устройства для измерения потребляемый лампой данной мачты электрический ток, желательно, чтобы указанный модуль выключал электропитание лампы мачты освещения 1 а в случае обнаружения перегрузки в целях защиты упомянутой мачты. В этом случае желательно, чтобы последующее включение лампы осуществлялось вручную или же производилось по команде, адресованной модулю управления мачты постом управления,который будет рассмотрен ниже. Аналогичным образом, модуль управления каждого узла 2 соответствующего силового шкафа 2 а включает в себя блок управления данного силового шкафа. Упомянутый блок управления силового шкафа может, в частности, выполнять одну или несколько перечисленных ниже функций: производить в силовом шкафу 2 а соответствующего узла 2 включение и выключение электрического питания тех мачт освещения, к которым подведено питание от этого шкафа; производить проверку наличия питающего напряжения в указанном силовом шкафу; производить измерение токов в электрических цепях мачт освещения, подключенных к данному силовому шкафу, либо токов индукции, либо токов утечки и т.д.; обнаруживать пробои изоляции; определять масштабы распространения коррозии. Описанные контрольные измерения могут осуществляться постоянно в непрерывном режиме. Замыкание и размыкание цепи электрического питания мачт освещения от упомянутого силового шкафа может производиться в зависи 003847 12 мости от уровня наружной освещенности, либо в зависимости от внутренней временной программы. Указанные функции могут быть реализованы известными способами. Упомянутый модуль управления узла 2 силового шкафа может хранить в элементе памяти определенные таким образом данные. Кроме того, пост управления 3 в обычно представляет собой компьютер с монитором,связанный с маршрутизатором 3a. Он также может быть связан с каким-либо узлом связи сети. Упомянутый пост управления выполняет программу, предназначенную для управления мачтами освещения 1 а и силовыми шкафами 2 а,путем адресации по сети сообщений соответствующим узлам 1 или 2. Модули управления указанных узлов 1 или 2 могут выполнять команды,содержащиеся в сообщениях, передаваемых данным постом управления. Вполне очевидно,что передаваемые таким образом команды могут охватывать все функции, которые могут выполнять модули управления узлов 1 или 2 в зависимости от задействования мачты освещения 1 а или силового шкафа 2 а. Аналогичным образом, пост управления может по сети запросить узлы 1 или 2 прислать в ответном сообщении результаты измерений и другие параметры, характеризующие работу мачты освещения или силового шкафа; указанные искомые результаты произведенных измерений записаны в память модулем управления соответствующего узла. Данный пост управления может обрабатывать данные, полученные указанным выше образом,вести журналы учета этих данных, а также, опираясь на имеющиеся данные, осуществлять управление мачтами освещения и силовыми шкафами. Желательно, чтобы пост управления осуществлял сбор данных в последовательном режиме. В более общем случае, упомянутый пост управления может также осуществлять маршрутизацию сообщений во взаимодействии с маршрутизатором 3a, а также управлять всеми узлами сети. В качестве альтернативы, указанные узлы 2 могут периодически, либо по запросу поста управления, запрашивать у приданных им узлов 1 результаты измерений и другие параметры,характеризующие работу конкретной мачты освещения. Узел 2 может накапливать в своей памяти полученные данные. В этом случае пост управления может получить всю совокупность данных, характеризующих работу мачт освещения 1 а непосредственно от узла 2, не производя опрос узлов 1. Эффективное управление объектами городского освещения, осуществляемое с использованием описанных ранее способов, требует незначительных трудозатрат для обслуживания различных элементов, составляющих описанную выше сеть. Таким образом, желательно ис 13 пользовать сэкономленное время для организации связи с вспомогательными элементами данной сети 4 а или между ними; под указанными элементами следует понимать устройства, не являющиеся мачтами освещения или силовыми шкафами, обеспечивающими электропитанием эти столбы. Каждое из упомянутых вспомогательных устройств 4 а соединено с узлом передачи и приема радиосигналов, который расположен либо на соответствующем вспомогательном устройстве, либо в непосредственной близости от него. Каждый указанный узел 4 включает те же элементы, что и один из узлов типа 1 или 2, то есть приемопередатчик радиосигналов,управляемый электронным модулем управления. Так как упомянутые вспомогательные устройства 4 а могут быть разнородными, то желательно, чтобы модуль управления узла 4 был связан с соответствующим вспомогательным устройством 4 а через модем, использующий соответствующий протокол обмена данными. Узел 4 выполняет те же функции в сети, что и любой узел 1 с точки зрения радиосвязи. Таким образом, вспомогательное устройство 4 а может связываться через сеть с другим вспомогательным устройством 4 а, либо с постом управления, либо в обратном порядке. В качестве примера можно рассмотреть ситуацию, когда некоторое вспомогательное устройство 4 а может представлять собой другой пост управления, выполняющий через сеть задачи по управлению другими вспомогательными устройствами, либо задачи слежения за функционированием этих других устройств, к числу которых можно отнести трехцветные светофоры для регулирования уличного движения или другую дорожную сигнализацию, устройства сигнализации, установленные в зданиях, рекламные щиты, установленные в городе, камеры слежения за дорожным движением, в частности,осуществляющие передачу изображения на пост управления по сети. Указанные вспомогательные устройства 4 а также могут быть мобильными (переносными). В частности, указанные вспомогательные устройства 4 а могут представлять собой специальные значки с встроенным передатчиком сигналов, предназначенные для людей, испытывающих недомогание. Нажатие на кнопку указанного значка вызывает посылку по сети сообщения тревоги в центр оказания помощи, являющийся другим вспомогательным устройством 4 а; при этом имеется возможность идентифицировать больного человека по идентификационному номеру передатчика, а также определить его местоположение, определив идентификационный номер одного из ближайших узлов 1. Подобным образом можно также организовать сеть передачи сообщений, состоящей из передающего центра и приемников. Указанная сеть может также быть использована в качестве стационарной или мобильной телефонной сети, 003847 14 например, предназначенной для муниципальных служащих. Далее, со ссылкой на фиг. 2 будет описана модульная конструкция 10, специально приспособленная для сборки какого-либо узла 1 описанной ранее сети. Модульная конструкция 10 включает в себя коробку 11, закрывающуюся крышкой 12. Завинчивающийся ответный цоколь 13, подобный цоколю лампы, прикреплен к дну 11 а коробки 11 и выступает наружу из этой коробки 11. Завинчивающийся цоколь 13 может присоединяться к приемному патрону, установленному на мачте освещения 1 а. Крышка 12 устанавливается с использованием специального крепления на коробке 11. Она также может приклеиваться, что обеспечивает полную герметичность. Внутри коробки размещается печатная плата 14 а. Вторая печатная плата 14 в размещается в коробке 11 между крышкой 12 и печатной платой 14 а. Резьбовой приемный патрон 15 размещается в крышке 12. Печатная плата 14 в имеет контакты 16, обеспечивающие контакт с соответствующей лампой 21, когда она вкручивается в резьбовой патрон 15. В свою очередь модульная конструкция 10 может устанавливаться в обычный приемный патрон мачты освещения, в который обычно непосредственно вкручивается лампа и которая в рассматриваемом варианте вкручивается в приемный резьбовой патрон 15 модульной конструкции 10. Очевидно, что цоколь 13 и патрон 15 могут быть как резьбовыми, так и любого другого типа, пригодного для данного вида изделий. В качестве варианта на фиг. 4 предлагается модульная конструкция, в которой завинчиваемый ответный цоколь 13 заменен разъемом 13 а, расположенным на наружной поверхности днища На коробки 11, а также стержнем с резьбой 13 в, также расположенным на наружной поверхности днища 11 а, таким образом,чтобы обеспечивалось крепление модульной конструкции 10 с помощью гайки. Две упомянутые печатные платы 14 а и 14 в электрически связаны друг с другом и включают в себя, как показано на фиг. 4, электронные схемы, в частности приемопередатчик радиосигналов 17, электронный модуль управления с микропроцессором 18, блок питания с фиксированными параметрами 19. Приемопередатчик радиосигналов 17 сопряжен с модулем управления 18, который управляет работой приемопередатчика 17. Приемопередатчик радиосигналов 17 и модуль управления 18 сами по себе достаточно известны и желательно, чтобы присущие им характеристики и функции соответствовали описанию узлов 1. В частности, модуль управления 18может включать в себя память типа EEPROM(электрически программируемое постоянное запоминающее устройство - ЭППЗУ) для хране 15 ния идентификационного номера, используемого в качестве адреса в описанной сети. Он может также включать фотоэлемент 18 а, расположенный, например, в отверстии, предусмотренном в крышке, либо в боковой стенке коробки 11, и предназначенный для измерения уровня наружной освещенности за пределами коробки. Следует отметить, что в более общем случае модуль управления 18 может включать в себя модуль управления мачтой уличного освещения, который, в частности, может выполнить одну или несколько перечисленных ниже функций, а именно - осуществлять включение и выключение лампы, установленной в приемном резьбовом патроне 15 модульной конструкции 10, которая в свою очередь установлена на мачте освещения 1 а или на подобном ему устройстве, управлять зажиганием лампы, изменять подаваемую на лампу мощность, измерять потребляемый лампой электрический ток, измерять сдвиг по фазе между питающими лампу током и напряжением (cos ) и измерять наружную или внутреннюю температуру электронного модуля управления. Указанные функции могут быть реализованы известными способами. В случае, когда модуль управления мачтой освещения включает в себя устройства для измерения потребляемого лампой мачты электрического тока, желательно, чтобы указанный модуль выключал электропитание лампы мачты освещения 1 а в случае обнаружения перегрузки в целях защиты упомянутой мачты. В этом случае желательно, чтобы последующее включение лампы осуществлялось вручную или же производилось по команде, подаваемой на модуль управления столба постом управления, который будет рассмотрен ниже. Электропитание на приемопередатчик радиосигналов 17 и модуль управления 18 подается через завинчивающийся ответный цоколь 13 в то время, когда описанная модульная конструкция 10 установлена в соответствующем приемном патроне 20 мачты освещения, либо в подобном ему устройстве, к которому подведено электропитание. Аналогичным образом электропитание на блок питания с фиксированными параметрами 19 подается через завинчивающийся ответный цоколь 13, при этом выходы указанного блока соединены с контактами 16, через которые в свою очередь подается питающее напряжение на лампу 21, когда она установлена в резьбовом приемном патроне 15. Модуль управления 18 управляет блоком питания с фиксированными параметрами 19,подавая питающее напряжение на лампу 21 и отключая его, а также меняя поданную на лампу 21 мощность. В качестве примера можно констатировать, что коробка диаметром 60 мм и глубиной 16 50 мм может вместить все перечисленные выше элементы. Согласно другому варианту осуществления изобретения приемопередатчик радиосигналов 17 может быть заменен приемопередатчиком тока несущей частоты. Для сборки узла 1 сети, согласно изобретению, достаточно установить модульную конструкцию 10 на мачту освещения 1 а на место,предназначенное для обычной лампы 21 и вместо нее. Другими словами, завинчивающийся ответный цоколь 13 модульной конструкции 10 устанавливается в соответствующем приемном патроне 20 мачты освещения 1 а, где обычно устанавливается лампа 21; в описываемом случае эта лампа устанавливается в резьбовом приемном патроне 15 модульной конструкции 10. Далее будет подробно рассмотрен блок питания с фиксированными параметрами 19. Вход блока питания с фиксированными параметрами 19 соединен с диодным мостомD3, используемым для выпрямления напряжения. Желательно, чтобы сглаживающий конденсатор С 9 и шунтирующий диод Зенера D8 подключались параллельно выходу указанного диодного моста D3 для сглаживания и стабилизации выпрямленного напряжения. Выпрямленное, сглаженное и стабилизированное напряжение подается на первичную обмотку трансформатора Tr1 через управляемый переключательD7, обеспечивающий прерывание с высокой частотой напряжения, подаваемого на первичную обмотку трансформатора Tr1. Управляемый переключатель D7 в данном случае является тиристором, однако вместо него может также использоваться мощный транзистор, либо другой подходящий элемент. Трансформатор Tr1 имеет вторичную обмотку с несколькими отводами, на каждом из которых образуется различное напряжение. Каждый из трех первых отводов данной обмотки подключен через соответствующие управляемые переключатели D4, D5 и D6 к выходу блока питания с фиксированными параметрами 19, то есть к резьбовому приемному патрону 15, в который устанавливается лампа 21. Используемые управляемые переключатели D4, D5 и D6 являются переключателями того же типа, что и упомянутый D7. Блок питания с фиксированными параметрами 19 специально приспособлен для питания лампы 21, являющейся газоразрядной лампой,ртутной или натриевой лампой. С этой целью на вход блока питания с фиксированными параметрами 19 подается, например, питающее напряжение 230 В от сети. На управляющий вывод управляемого переключателя D7 подается напряжение высокой частоты, ориентировочно в диапазоне от 30 до 90 Кгц. В рассматриваемом примере эта частота равна 60 Кгц. Полученный таким образом прерывистый сигнал подается на первичную обмотку трансформатора Tr1. 17 Вторичная обмотка трансформатора Tr1 имеет первый отвод, соответствующий переключателю D4, с которого снимается напряжение, достаточное для зажигания лампы. В приведенном примере это напряжение составляет 600 В. Вторичная обмотка трансформатора Tr1 имеет второй отвод, соответствующий переключателю D5, с которого снимается рабочее напряжение лампы. В приведенном примере это напряжение составляет 100 В. Кроме того, вторичная обмотка трансформатора Tr1 имеет третий отвод, соответствующий переключателю D6, с которого снимается напряжение, немного меньшее, чем рабочее напряжение лампы, но достаточное для поддержания ее свечения. В приведенном примере это напряжение составляет 90 В. Для зажигания лампы закрывается переключатель D4, в то время как переключатели D5 и D6 поддерживаются в открытом состоянии. После зажигания лампы закрывается переключатель D5 и открывается переключатель D4,таким образом, чтобы на лампу подавалось номинальное рабочее напряжение. Индикатором зажженного состояния лампы может служить: либо истечение определенного времени с момента подачи напряжения зажигания, то есть с момента закрытия упомянутого переключателя D4; либо потребляемый упомянутой лампой ток, который может быть определен обычным измерительным устройством. Основываясь на результатах этих измерений, модуль управления 18 может давать соответствующие команды переключателям D4 иD5. Если же необходимо уменьшить уровень освещения, производимого лампой, закрывается переключатель D6 и открывается переключатель D5, таким образом осуществляется подача напряжения, немного меньшего по величине,чем номинальное рабочее напряжение лампы. Для специалиста является очевидным, что упомянутый третий отвод вторичной обмотки является дополнительным. Напротив, также возможен вариант наличия нескольких отводов от данной вторичной обмотки, на каждом из которых будет соответствующее напряжение,находящееся в диапазоне номинального рабочего напряжения лампы. Очевидно, что для выключения лампы достаточно открыть переключатели D4, D5 иD6. Это же можно сделать и другим способом,если поддерживать в открытом состоянии переключатель D7. Модуль управления 18 осуществляет управление переключателями D4, D5, D6 и D7. Желательно также, чтобы на вторичной обмотке имелся дополнительный отвод низкого напряжения, например 12 В, для подачи электропитания через схему выпрямления и фильт 003847 18 рации 22 на приемопередатчик радиосигналов 17 и на модуль управления 18, а также, при необходимости, и на другие электронные схемы. Для специалиста очевидно, что блок питания с фиксированными параметрами 19 является независимым модулем относительно других элементов, размещенных в модульной конструкции. В частности, блок питания с фиксированными параметрами 19 может быть использован для подачи электропитания на газоразрядную лампу независимо от приемопередатчика радиосигналов 17. Таким образом, можно создать модульную конструкцию без приемопередатчика 17, но с блоком питания с фиксированными параметрами типа 19 с модулем, специально предназначенным для управления различными переключателями от D4 до D7. Подобная модульная конструкция, в частности, может использоваться в том случае, когда нежелательно осуществлять дистанционное управление лампой. В упомянутой модульной конструкции также может размещаться только приемник,вместо приемопередатчика сигналов, что позволяет осуществлять дистанционное управление лампой, но не дает возможность передавать ответные данные, относящиеся к условиям функционирования. В данном случае подобная модульная конструкция не может представлять собой какой-либо узел 1 сети, согласно изобретению. Наконец, очевидно, что подобный блок питания с фиксированными параметрами 19 не обязательно должен размещаться внутри модульной конструкции. Этот блок может, например, размещаться непосредственно на мачте освещения. Использование блока питания с фиксированными параметрами для обеспечения электропитанием какой-либо газоразрядной лампы имеет несколько преимуществ, в частности позволяет обойтись без обычно используемых совместно с лампой элементов, которыми являются стартер и пускатель, превосходящие рассматриваемый блок питания с фиксированными параметрами и по весу и по объему; указанный блок питания с фиксированными параметрами может быть размещен в модульную конструкцию, тогда как существующие типы стартеров и пускателей нельзя расположить столь компактно из-за их слишком большого объема и веса; крутые фронты импульсов напряжения, поступающего с выхода блока питания с фиксированными параметрами, облегчает зажигание лампы; высокая частота питающего напряжения позволяет избежать мерцания лампы. Настоящее изобретение не ограничивается приведенными примерами осуществления. 19 ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Мачта освещения, имеющая, по меньшей мере, одну электрическую лампу (21) уличного освещения и приемопередатчик (17), обеспечивающий трансляцию принятого им сообщения и связанный с модулем (18) управления для управления лампой. 2. Мачта освещения по п.1, отличающаяся тем, что электропитание приемопередатчика осуществляется от мачты освещения. 3. Мачта освещения по любому из пп.1 или 2, отличающаяся тем, что модуль управления подает команду включения лампы. 4. Мачта освещения по любому из пп.1, 2 или 3, отличающаяся тем, что модуль управления подает команду выключения лампы. 5. Мачта освещения по любому из пп.3 или 4,отличающаяся тем, что модуль управления производит управление включением/выключением с использованием команды, содержащейся в сообщении, полученном приемопередатчиком. 6. Мачта освещения по любому из пп.3-5,отличающаяся тем, что модуль управления выполнен с возможностью измерения, по меньшей мере, одного из следующих параметров, в том числе потребляемого лампой электрического тока, наружной температуры либо температуры модуля управления, наружной освещенности,сдвига по фазе между питающими лампу током и напряжением, причем приемопередатчик передает результаты измерений. 7. Мачта освещения по любому из пп.1-6,отличающаяся тем, что модуль управления выполнен с возможностью измерения потребляемого лампой тока и, в зависимости от результатов измерений, выключения электропитания,подведенного к мачте освещения. 8. Мачта освещения по любому из пп.1-7,отличающаяся тем, что она включает в себя блок (19) питания с фиксированными параметрами, обеспечивающий электропитание лампы и выполненный с возможностью селективной подачи на лампу некоторого первого напряжения для зажигания лампы и некоторого второго напряжения, меньшего чем первое напряжение и являющегося рабочим напряжением для данной лампы. 9. Мачта освещения по п.8, отличающаяся тем, что в качестве лампы используют ртутную или натриевую газоразрядную лампу. 10. Соединительная коробка, включающая в себя приемный патрон (15) для установки электрической лампы, приемопередатчик (17) радиосигналов, обеспечивающий ретрансляцию принятых им сообщений, средства для электрического соединения, имеющие электрическую связь с приемным патроном, и модуль (18) управления, обеспечивающий замыкание или размыкание электрического соединения между средствами для электрического соединения с 20 приемным патроном, причем приемопередатчик сопряжен с модулем (18) управления. 11. Коробка по п.10, отличающаяся тем,что средства для электрического соединения выполнены в виде завинчивающегося ответного цоколя (13). 12. Коробка по любому из пп.10 или 11,отличающаяся тем, что модуль управления выполнен с возможностью измерения, по меньшей мере, одного из следующих параметров, в том числе потребляемого лампой электрического тока, наружной температуры или температуры модуля управления, наружной освещенности,сдвига по фазе между питающими упомянутую лампу током и напряжением, при этом приемопередатчик передает результаты измерений. 13. Коробка по любому из пп.10-12, отличающаяся тем, что модуль управления выполнен с возможностью измерения электрического тока, подаваемого на приемный патрон и установки электрического соединения между средствами для соединения и приемным патроном в зависимости от результатов измерений. 14. Беспроводная сеть для дистанционного управления городским или подобным ему освещением, включающая в себя, по меньшей мере,одну мачту (1 а) освещения по одному из пп.1-9,а также приемопередатчик (17) радиосигналов,образующие узел (1) этой сети. 15. Сеть по п.14, отличающаяся тем, что она включает в себя, по меньшей мере, один второй узел (2), расположенный в силовом шкафу (2 а) и управляющий электропитанием мачты освещения. 16. Сеть по п.15, отличающаяся тем, что второй узел сети выполнен с возможностью осуществления, по меньшей мере, одной из следующих операций, в том числе проверки наличия питающего напряжения в силовом шкафу,измерения токов в электрических цепях, подключенных к силовому шкафу, измерения токов утечки, измерения токов индукции, обнаружения пробоев изоляции, определения масштабов распространения коррозии, при этом указанный второй узел может дополнительно включать в себя элемент памяти, выполненный с возможностью хранения результатов одного или нескольких произведенных измерений. 17. Сеть по любому из пп.14-16, отличающаяся тем, что дополнительно содержит еще один приемопередатчик (17) радиосигналов,образующий еще один узел (1) указанной сети,причем вышеуказанный приемопередатчик связан со вспомогательным устройством (4 а) сети,обеспечивая тем самым связь вспомогательного устройства через сеть. 18. Сеть по п.17, отличающаяся тем, что в качестве вспомогательного устройства (4 а) могут быть использованы светофоры, устройства сигнализации в зданиях, городские рекламные щиты, камеры слежения за дорожным движением, мобильные значки с встроенным передатчи 21 ком сигналов, предназначенные для людей, испытывающих недомогание. 19. Сеть по любому из пп.14-18, отличающаяся тем, что содержит еще одну лампу мачты(1 а) освещения по любому из пп.1-9, причем приемопередатчик (17) радиосигналов указанной еще одной лампы формирует еще один узел(1) сети, а сообщения, повторяемые указанным еще одним узлом, принимаются указанным первым узлом, и модуль управления указанного первого узла выполнен с возможностью управления лампой мачты освещения указанного первого узла, используя команды, содержащиеся в принимаемых сообщениях. 20. Сеть по одному из пп.14-19, отличающаяся тем, что включает в себя, по меньшей мере, один маршрутизатор (3 а), устанавливающий связь между какими-либо двумя узлами данной сети. 21. Способ дистанционного управления уличным освещением в сети по любому из пп.14-19, отличающийся тем, что передают по сети команды управления в адрес первого узла,производят прием и исполнение команды управления первым узлом. 22. Способ по п.21, отличающийся тем, что упомянутая команда управления включает в 22 себя сигналы включения и выключения лампы мачты освещения. 23. Способ по любому из пп.21, 22, отличающийся тем, что указанная команда управления обеспечивает считывание, по меньшей мере,показаний измерения одной физической величины и ответную передачу по сети первым узлом результатов этих измерений. 24. Способ инициализации адреса одного из узлов указанной сети по одному из пп.14-20,отличающийся тем, что присваивают адрес данному узлу по умолчанию до его задействования,подключают узел, передают по сети сообщение по адресу, присвоенному по умолчанию, передают ответное сообщение узлом, имеющим адрес, присвоенный по умолчанию после получения ответного сообщения по адресу, присвоенному по умолчанию, передают сообщение, присваивающего соответствующему узлу новый адрес, заменяющий адрес, присвоенный по умолчанию. 25. Использование сети по любому из пп.14-20 в службах радиооповещения либо в сетях стационарной либо мобильной телефонной связи.
