Устройство для сортировки рыбы

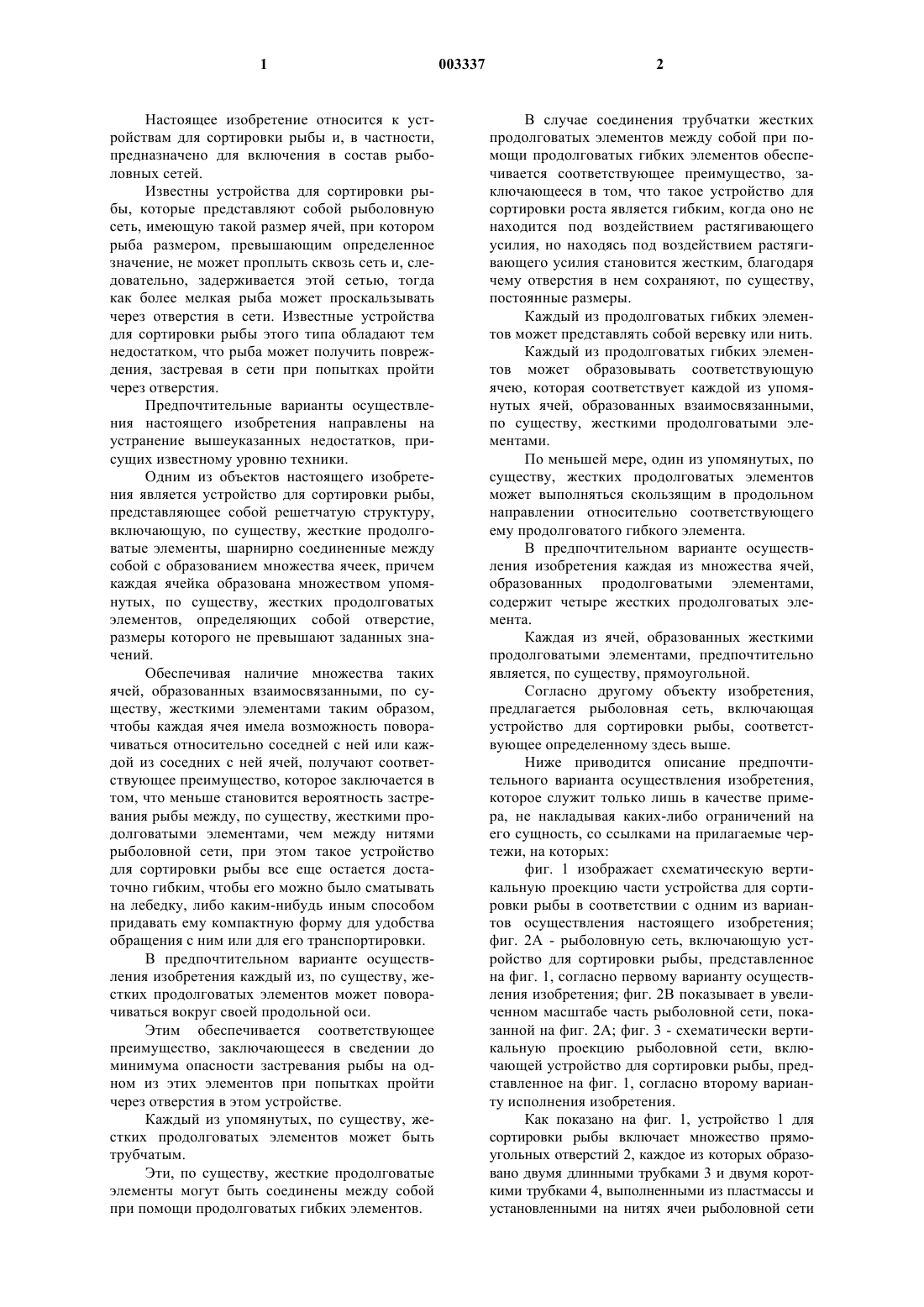

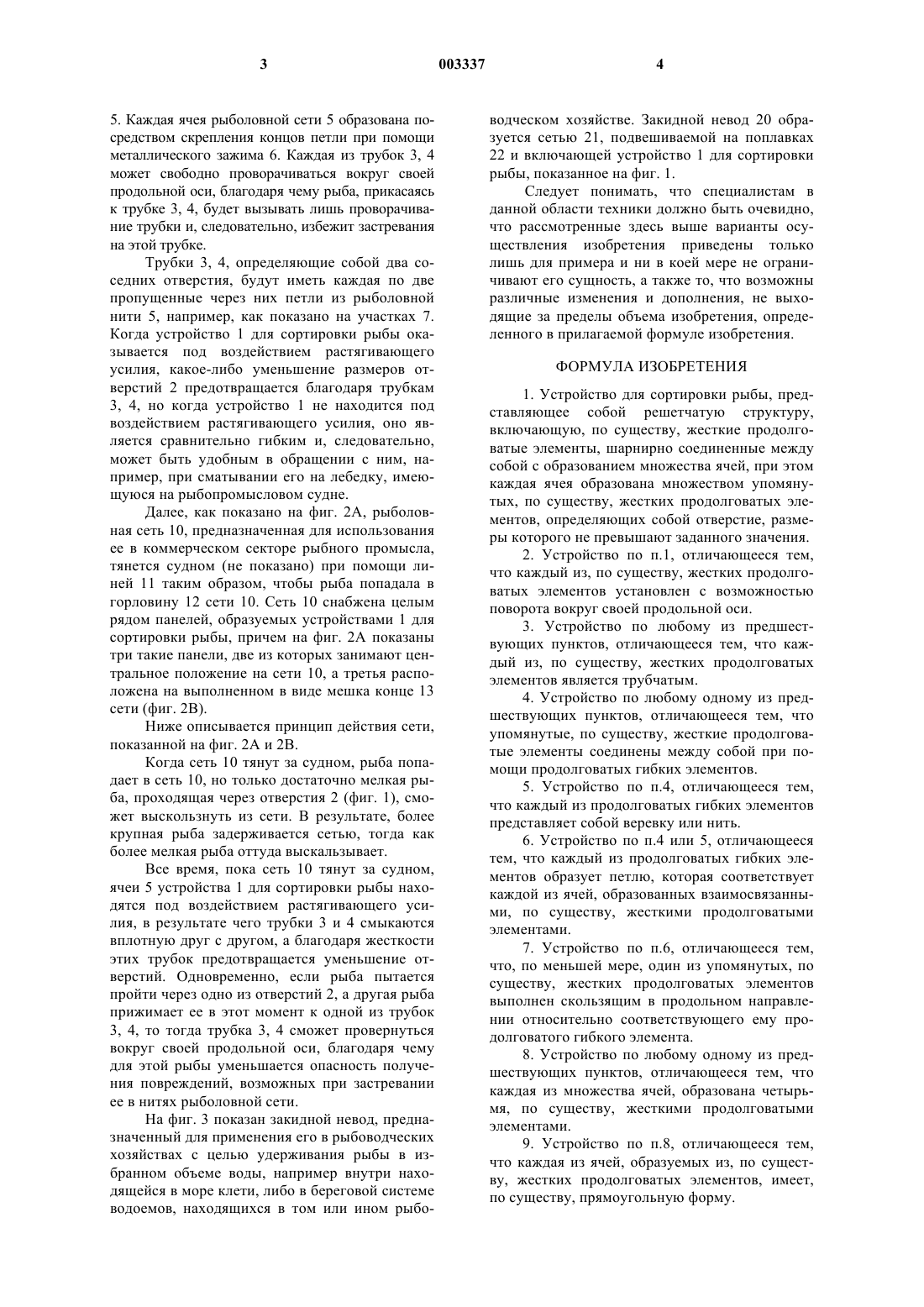

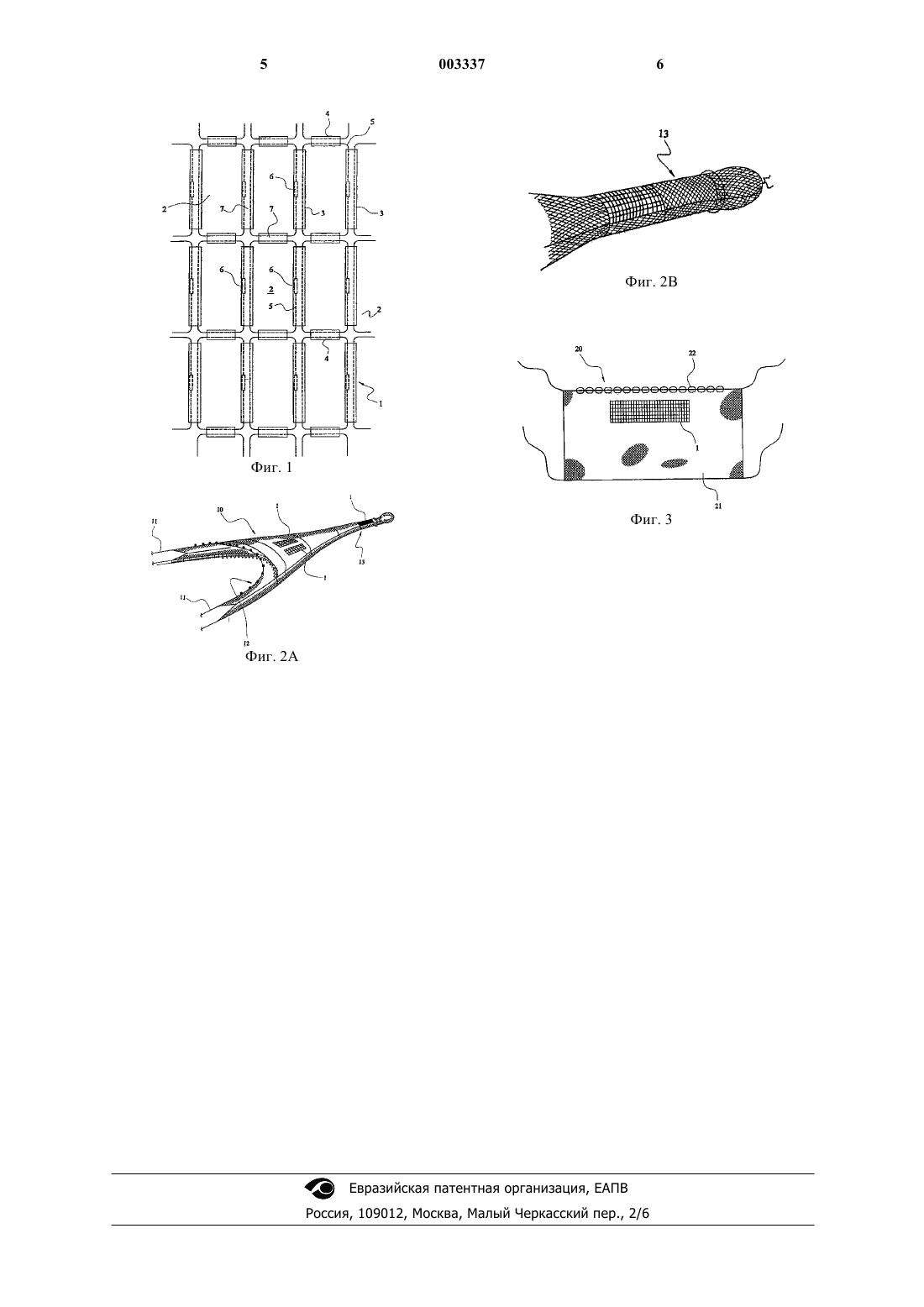

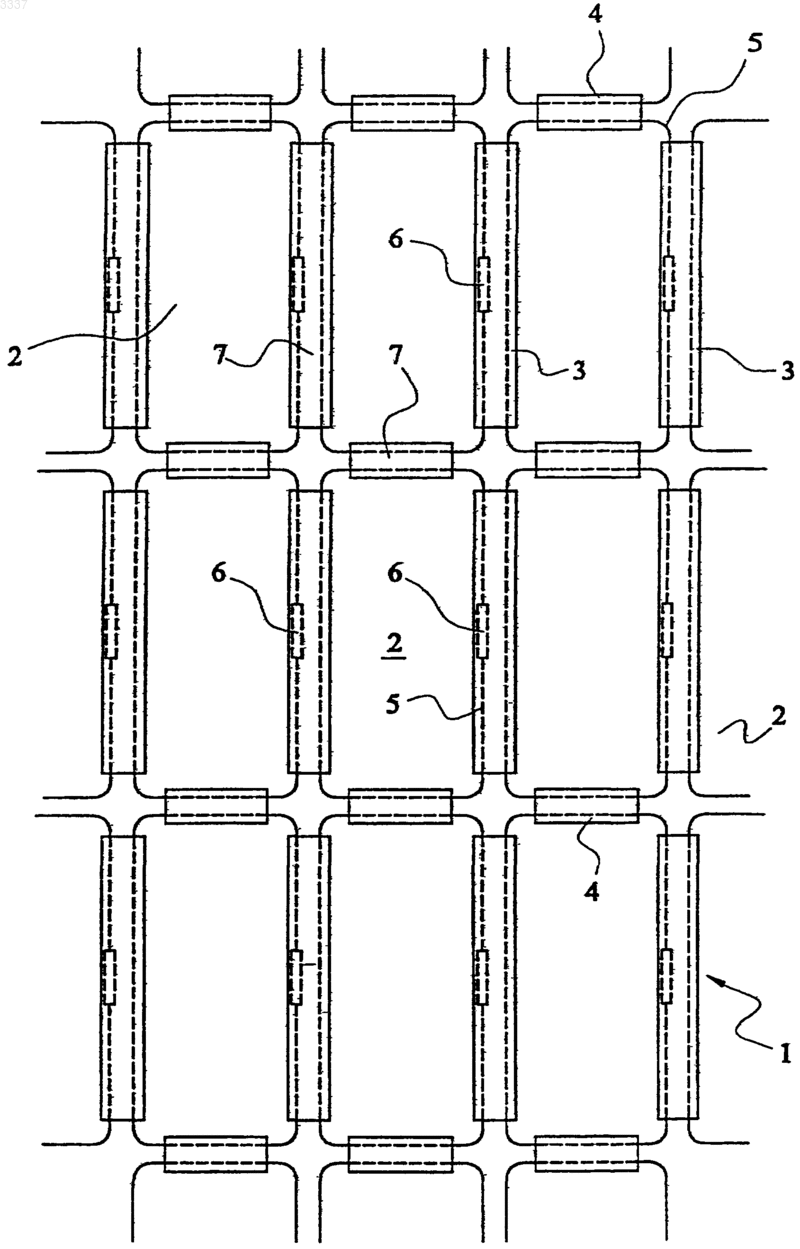

1 Настоящее изобретение относится к устройствам для сортировки рыбы и, в частности,предназначено для включения в состав рыболовных сетей. Известны устройства для сортировки рыбы, которые представляют собой рыболовную сеть, имеющую такой размер ячей, при котором рыба размером, превышающим определенное значение, не может проплыть сквозь сеть и, следовательно, задерживается этой сетью, тогда как более мелкая рыба может проскальзывать через отверстия в сети. Известные устройства для сортировки рыбы этого типа обладают тем недостатком, что рыба может получить повреждения, застревая в сети при попытках пройти через отверстия. Предпочтительные варианты осуществления настоящего изобретения направлены на устранение вышеуказанных недостатков, присущих известному уровню техники. Одним из объектов настоящего изобретения является устройство для сортировки рыбы,представляющее собой решетчатую структуру,включающую, по существу, жесткие продолговатые элементы, шарнирно соединенные между собой с образованием множества ячеек, причем каждая ячейка образована множеством упомянутых, по существу, жестких продолговатых элементов, определяющих собой отверстие,размеры которого не превышают заданных значений. Обеспечивая наличие множества таких ячей, образованных взаимосвязанными, по существу, жесткими элементами таким образом,чтобы каждая ячея имела возможность поворачиваться относительно соседней с ней или каждой из соседних с ней ячей, получают соответствующее преимущество, которое заключается в том, что меньше становится вероятность застревания рыбы между, по существу, жесткими продолговатыми элементами, чем между нитями рыболовной сети, при этом такое устройство для сортировки рыбы все еще остается достаточно гибким, чтобы его можно было сматывать на лебедку, либо каким-нибудь иным способом придавать ему компактную форму для удобства обращения с ним или для его транспортировки. В предпочтительном варианте осуществления изобретения каждый из, по существу, жестких продолговатых элементов может поворачиваться вокруг своей продольной оси. Этим обеспечивается соответствующее преимущество, заключающееся в сведении до минимума опасности застревания рыбы на одном из этих элементов при попытках пройти через отверстия в этом устройстве. Каждый из упомянутых, по существу, жестких продолговатых элементов может быть трубчатым. Эти, по существу, жесткие продолговатые элементы могут быть соединены между собой при помощи продолговатых гибких элементов. 2 В случае соединения трубчатки жестких продолговатых элементов между собой при помощи продолговатых гибких элементов обеспечивается соответствующее преимущество, заключающееся в том, что такое устройство для сортировки роста является гибким, когда оно не находится под воздействием растягивающего усилия, но находясь под воздействием растягивающего усилия становится жестким, благодаря чему отверстия в нем сохраняют, по существу,постоянные размеры. Каждый из продолговатых гибких элементов может представлять собой веревку или нить. Каждый из продолговатых гибких элементов может образовывать соответствующую ячею, которая соответствует каждой из упомянутых ячей, образованных взаимосвязанными,по существу, жесткими продолговатыми элементами. По меньшей мере, один из упомянутых, по существу, жестких продолговатых элементов может выполняться скользящим в продольном направлении относительно соответствующего ему продолговатого гибкого элемента. В предпочтительном варианте осуществления изобретения каждая из множества ячей,образованных продолговатыми элементами,содержит четыре жестких продолговатых элемента. Каждая из ячей, образованных жесткими продолговатыми элементами, предпочтительно является, по существу, прямоугольной. Согласно другому объекту изобретения,предлагается рыболовная сеть, включающая устройство для сортировки рыбы, соответствующее определенному здесь выше. Ниже приводится описание предпочтительного варианта осуществления изобретения,которое служит только лишь в качестве примера, не накладывая каких-либо ограничений на его сущность, со ссылками на прилагаемые чертежи, на которых: фиг. 1 изображает схематическую вертикальную проекцию части устройства для сортировки рыбы в соответствии с одним из вариантов осуществления настоящего изобретения; фиг. 2 А - рыболовную сеть, включающую устройство для сортировки рыбы, представленное на фиг. 1, согласно первому варианту осуществления изобретения; фиг. 2 В показывает в увеличенном масштабе часть рыболовной сети, показанной на фиг. 2 А; фиг. 3 - схематически вертикальную проекцию рыболовной сети, включающей устройство для сортировки рыбы, представленное на фиг. 1, согласно второму варианту исполнения изобретения. Как показано на фиг. 1, устройство 1 для сортировки рыбы включает множество прямоугольных отверстий 2, каждое из которых образовано двумя длинными трубками 3 и двумя короткими трубками 4, выполненными из пластмассы и установленными на нитях ячеи рыболовной сети 3 5. Каждая ячея рыболовной сети 5 образована посредством скрепления концов петли при помощи металлического зажима 6. Каждая из трубок 3, 4 может свободно проворачиваться вокруг своей продольной оси, благодаря чему рыба, прикасаясь к трубке 3, 4, будет вызывать лишь проворачивание трубки и, следовательно, избежит застревания на этой трубке. Трубки 3, 4, определяющие собой два соседних отверстия, будут иметь каждая по две пропущенные через них петли из рыболовной нити 5, например, как показано на участках 7. Когда устройство 1 для сортировки рыбы оказывается под воздействием растягивающего усилия, какое-либо уменьшение размеров отверстий 2 предотвращается благодаря трубкам 3, 4, но когда устройство 1 не находится под воздействием растягивающего усилия, оно является сравнительно гибким и, следовательно,может быть удобным в обращении с ним, например, при сматывании его на лебедку, имеющуюся на рыбопромысловом судне. Далее, как показано на фиг. 2 А, рыболовная сеть 10, предназначенная для использования ее в коммерческом секторе рыбного промысла,тянется судном (не показано) при помощи линей 11 таким образом, чтобы рыба попадала в горловину 12 сети 10. Сеть 10 снабжена целым рядом панелей, образуемых устройствами 1 для сортировки рыбы, причем на фиг. 2 А показаны три такие панели, две из которых занимают центральное положение на сети 10, а третья расположена на выполненном в виде мешка конце 13 сети (фиг. 2 В). Ниже описывается принцип действия сети,показанной на фиг. 2 А и 2 В. Когда сеть 10 тянут за судном, рыба попадает в сеть 10, но только достаточно мелкая рыба, проходящая через отверстия 2 (фиг. 1), сможет выскользнуть из сети. В результате, более крупная рыба задерживается сетью, тогда как более мелкая рыба оттуда выскальзывает. Все время, пока сеть 10 тянут за судном,ячеи 5 устройства 1 для сортировки рыбы находятся под воздействием растягивающего усилия, в результате чего трубки 3 и 4 смыкаются вплотную друг с другом, а благодаря жесткости этих трубок предотвращается уменьшение отверстий. Одновременно, если рыба пытается пройти через одно из отверстий 2, а другая рыба прижимает ее в этот момент к одной из трубок 3, 4, то тогда трубка 3, 4 сможет провернуться вокруг своей продольной оси, благодаря чему для этой рыбы уменьшается опасность получения повреждений, возможных при застревании ее в нитях рыболовной сети. На фиг. 3 показан закидной невод, предназначенный для применения его в рыбоводческих хозяйствах с целью удерживания рыбы в избранном объеме воды, например внутри находящейся в море клети, либо в береговой системе водоемов, находящихся в том или ином рыбо 003337 4 водческом хозяйстве. Закидной невод 20 образуется сетью 21, подвешиваемой на поплавках 22 и включающей устройство 1 для сортировки рыбы, показанное на фиг. 1. Следует понимать, что специалистам в данной области техники должно быть очевидно,что рассмотренные здесь выше варианты осуществления изобретения приведены только лишь для примера и ни в коей мере не ограничивают его сущность, а также то, что возможны различные изменения и дополнения, не выходящие за пределы объема изобретения, определенного в прилагаемой формуле изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для сортировки рыбы, представляющее собой решетчатую структуру,включающую, по существу, жесткие продолговатые элементы, шарнирно соединенные между собой с образованием множества ячей, при этом каждая ячея образована множеством упомянутых, по существу, жестких продолговатых элементов, определяющих собой отверстие, размеры которого не превышают заданного значения. 2. Устройство по п.1, отличающееся тем,что каждый из, по существу, жестких продолговатых элементов установлен с возможностью поворота вокруг своей продольной оси. 3. Устройство по любому из предшествующих пунктов, отличающееся тем, что каждый из, по существу, жестких продолговатых элементов является трубчатым. 4. Устройство по любому одному из предшествующих пунктов, отличающееся тем, что упомянутые, по существу, жесткие продолговатые элементы соединены между собой при помощи продолговатых гибких элементов. 5. Устройство по п.4, отличающееся тем,что каждый из продолговатых гибких элементов представляет собой веревку или нить. 6. Устройство по п.4 или 5, отличающееся тем, что каждый из продолговатых гибких элементов образует петлю, которая соответствует каждой из ячей, образованных взаимосвязанными, по существу, жесткими продолговатыми элементами. 7. Устройство по п.6, отличающееся тем,что, по меньшей мере, один из упомянутых, по существу, жестких продолговатых элементов выполнен скользящим в продольном направлении относительно соответствующего ему продолговатого гибкого элемента. 8. Устройство по любому одному из предшествующих пунктов, отличающееся тем, что каждая из множества ячей, образована четырьмя, по существу, жесткими продолговатыми элементами. 9. Устройство по п.8, отличающееся тем,что каждая из ячей, образуемых из, по существу, жестких продолговатых элементов, имеет,по существу, прямоугольную форму.
