Вентилируемая сигарета с фильтром

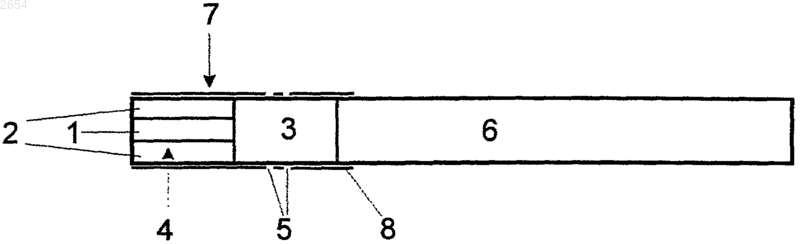

1 Изобретение относится к вентилируемой сигарете с фильтром согласно ограничительной части п.1 формулы. В ЕР 0875160 А 1 описана вентилируемая сигарета, содержащая фильтрующую часть, состоящую из коаксиального сердечника и окружающей его рубашки. В зоне этой коаксиальной фильтрующей части предусмотрены вентиляционные отверстия для впуска в рубашку вентиляционного воздуха. Составление спецификаций материалов и расчет размеров отдельных элементов табачного жгута, а также фильтра произведены так, что когда курильщик закрывает вентиляционные отверстия, дым по принципу переключающего клапана направляется, в основном, через фильтрующий материал, тогда как при незакрытых вентиляционных отверстиях дым протекает, главным образом, через сердечник коаксиальной фильтрующей части. Целью этой разработки является, следовательно,возможность количественного регулирования выхода дыма при разном поведении курильщика, например уменьшение значений содержания конденсата. Этот дым с физической точки зрения является аэрозолем, т.е. смесью воздуха и капелек жидкости. Последние могут быть заметно разного размера, что, однако, для человеческого глаза неразличимо. На вкусовую оценку табачного дыма курильщиком, т.е. на качество аромата или интенсивность вкусового восприятия, влияние оказывают скорость дымового потока и размер капелек, а также их распределение, которые могут быть измерены с помощью анализаторов мобильности или посредством выборочного сбора и сортировки частиц по весу или размеру. Задача изобретения состоит в создании конструкции фильтра, с помощью которой можно регулировать распределение размеров подаваемых к курильщику капелек и скорость течения дыма. Для решения этой задачи служит сигарета с фильтром с признаками п.1 формулы. Если поверхность сердечника фильтрующей части со стороны рта обернута непроницаемо или сделана непроницаемой, то можно избежать поперечного течения главного дымового потока. Благодаря этому по сравнению с уровнем техники достигается существенное улучшение вкуса. Решение согласно изобретению привело к конструкции фильтра, действующей многоступенчато. На первой ступени в обращенной к табачному жгуту фильтрующей части на очень коротком отрезке устанавливаются значения содержания конденсата и никотина. На второй ступени происходит уменьшение используемого главным дымовым потоком диаметра фильтра,что повышает скорость дыма в этой зоне при 002654 2 близительно втрое. Подобная конструкция фильтра приводит при малых значениях содержания конденсата к заметному улучшению аромата по сравнению с обычным фильтром. Оказалось, что как на состав дыма, так и на средний размер капелек влияет изменение скорости течения и что таким образом можно повысить восприятие аромата и, тем самым, вкус при заметно более высоких скоростях протекания. Поскольку в сигарете, согласно изобретению, отсутствует связь между сопротивлением потоку дыма и задерживающей способностью,можно, кроме того, достичь очень приятного для курильщика затягивания. Изобретение более подробно поясняется с помощью схематичного чертежа. На чертеже представлено схематичное изображение сигареты с табачным жгутом 6 и фильтром 7, которые обычным образом расположены коллинеарно друг за другом и соединены между собой оберточной бумагой 8. Обычно табачный жгут имеет длину 55-75 мм, тогда как длина фильтра составляет 21-27 мм. Обычно оберточная бумага 8 перекрывает место стыка между фильтром 7 и табачным жгутом 6 примерно на 2-5 мм. В качестве фильтрующих материалов для фильтра 7 рассматриваются плоские, волокнистые или гранулообразные фильтрующие материалы, такие как целлюлоза, сложные эфиры целлюлозы, предпочтительно ацетат целлюлозы, "Meltblown", полученный формованием из расплава согласно WO 97/33026, "Airlaid", полученный сухим формованием согласноUS 43754447, фильтрующие материалы с аддитивами, табак, другие легко разрушающиеся фильтрующие материалы или термопластичные фильтрующие волокна. Добавление аддитивов может происходить разбросом или напылением на фильтрующие материалы, например волокна, или же непосредственной инжекцией в жгут материала. В качестве аддитивов для фильтрующего материала рассматриваются ароматизаторы,кислоты или основания в суспендированной или растворенной форме или адсорбенты избирательного действия, такие как активированный уголь или SiO2. За счет добавления кислот или оснований можно оказать влияние на значения рН спектров частиц. Другими аддитивами с избирательным задерживающим действием являются кислоты или их соли, металлы и оксиды металлов, азотные составляющие, ионообменные системы (например, цеолиты), спирты, полифенолы и производные порфирина. К табачному жгуту 6 примыкает сначала фильтрующая часть 3 в виде так называемого монофильтра, к которой на обращенном от табачного жгута 6 конце примыкает мундштучная часть 4 фильтра в виде коаксиального фильтра. Монофильтр, образующий фильтрующую часть 3 со стороны табачного жгута, изготовлен 4 Падение давления в сердечнике может лежать между 10 и 50 мм вод.ст. Рубашка выполнена так, что падение давления в ней, по меньшей мере, на коэффициент 2 выше, чем в сердечнике. Рубашка может быть также дымонепроницаемой. Пример. Выполнение с фильтром длиной 21 мм. Сердечник 1 имел диаметр 4,0 мм при длине 8,0 мм. При одной форме выполнения он был изготовлен из ацетата целлюлозы с титром единичного волокна 6,0 ден и суммарной линейной плотностью 17000 ден. Сопротивление потоку дыма или падение давления в сердечнике составляло 20 мм вод.ст. Коаксиально окружающая сердечник рубашка 2 имела внутренний диаметр 4,0 мм и наружный диаметр 7,9 мм при длине также 8,0 мм. В качестве материала применяли ацетат целлюлозы с титром единичного волокна 2,1 ден и суммарной плотностью 55000 ден, что привело к падению давления 120 мм вод.ст. В сумме коаксиальный фильтр имел, следовательно, длину 8,0 мм при диаметре 7,8 мм. В качестве диапазонов для других форм выполнения рассматриваются: для сердечника титр единичного волокна 3,0-8,0 ден, предпочтительно 6,0 ден, и суммарная линейная плотность 15000-50000 ден, предпочтительно 17000 ден. Для рубашки титр единичного волокна 1,53,0 ден, предпочтительно 2,1 ден, и суммарная линейная плотность 40000-75000 ден, предпочтительно 55000 ден. Диапазон значений титра единичного волокна со стороны табачного жгута составляет 1,5-5 ден и суммарной линейной плотности 15000-60000 ден. из одного из упомянутых выше фильтрующих материалов, предпочтительно из ацетата целлюлозы с титром единичного волокна 2,5 ден и суммарной линейной плотностью 35000 ден, и,при необходимости, смешан с активированным углем. Наружный диаметр фильтрующей части 3 со стороны табачного жгута составляет в одной форме выполнения 7,8 мм, а ее длина -13,0 мм. Падение давления в фильтрующей части 3 со стороны табачного жгута должно составлять,например, 30-50 мм вод.ст., предпочтительно 42 мм вод.ст. Исключительно в зоне фильтрующей части 3 со стороны табачного жгута оберточная бумага 8 снабжена вентиляционными отверстиями 5 в качестве вентиляционных средств, которые расположены 1-3 рядами, преимущественно 2 рядами отверстий вокруг фильтра 7, в зоне же мундштучной части 4 фильтра оберточная бумага 8 полностью непроницаемая. Через вентиляционные отверстия 5 вентиляционный воздух всасывается в фильтр 7, что приводит к снижению в зоне фильтрующей части 3 со стороны табачного жгута значений содержания конденсата и никотина в выходящем из табачного жгута 6 главном дымовом потоке. Специалисту известно, как выполнить вентиляционные отверстия, например, механическим или электростатическим путем или посредством лазерного перфорирования. Другими, также известными вентиляционными средствами являются канюли или углубления в материале. Образующая коаксиальный фильтр мундштучная часть 4 фильтра содержит сердечник 1 и коаксиально окружающую сердечник рубашку 2. Спецификация фильтра Материал Отдельная/общая спецификация волокна Диаметр Площадь сечения А Площадь сечения А Длина Падение давления Падение давления Р Течение S Рубашка Фильтрующая часть со стороны жгута СА СА 2,1y/55000 2,5 у/35000 наружный 7,8 7,8 внутренний 4,0 35,2 47,8 73,6 100 8,0 13,0 120 42 83,3 Приведенный пример показывает, что по сравнению со скоростью течения в фильтрующей части со стороны жгута в сердечнике было достигнуто почти трехкратное повышение скорости течения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Вентилируемая сигарета с обернутымтабачным жгутом и содержащим вентиляционные средства фильтром (7), состоящим из двух фильтрующих частей (3, 4), отличающаяся тем,что вентиляционные средства расположены в зоне фильтрующей части (3) со стороны табачного жгута, фильтрующая часть (3) со стороны табачного жгута представляет собой цельную фильтрующую часть, а мундштучная часть (4) фильтра - фильтрующую часть с сердечником(1) и рубашкой (2), при этом падение давления в сердечнике (1) меньше, чем в рубашке (2). 2. Вентилируемая сигарета по п.1, отличающаяся тем, что фильтрующая часть (3) со стороны табачного жгута состоит из плоского,волокнистого, гранулообразного или разрушающегося фильтрующего материала. 3. Вентилируемая сигарета по п.2, отличающаяся тем, что в качестве фильтрующего материала применены целлюлоза, сложные эфиры целлюлозы, предпочтительно ацетат целлюлозы, фильтрующий материал, полученный формованием из расплава или сухим формованием (Meltblown, Airlaid), смешиваемый с аддитивами фильтрующий материал, табак, другие легко разрушающиеся фильтрующие материалы или термопластичные фильтрующие волокна. 4. Вентилируемая сигарета по п.2 или 3,отличающаяся тем, что фильтрующий материал смешан с аддитивами. 5. Вентилируемая сигарета по п.4, отличающаяся тем, что в качестве аддитивов применяются ароматизаторы, кислоты или основания в суспендированной или растворенной форме или адсорбенты избирательного действия, такие как активированный уголь или SiO2. 6. Вентилируемая сигарета по одному из пп.1-5, отличающаяся тем, что сердечник (1) 6 мундштучной части (4) фильтра состоит из груботитрового волокнистого материала, причем значение титра единичного материала лежит в диапазоне 3,0-8,0 ден, а суммарная линейная плотность - в диапазоне 15000-50000 ден. 7. Вентилируемая сигарета по п.6, отличающаяся тем, что титр единичного волокна составляет 6,0 ден, а суммарная линейная плотность - 17000 ден. 8. Вентилируемая сигарета по одному из пп.1-5, отличающаяся тем, что титр единичного волокна рубашки (2) коаксиальной мундштучной части (4) фильтра из волокнистого материала лежит в диапазоне 1,5-3,0 ден, а суммарная линейная плотность - в диапазоне 40000-75000 ден. 9. Вентилируемая сигарета по п.8, отличающаяся тем, что титр единичного волокна составляет 2,1 ден, а суммарная линейная плотность - 55000 ден. 10. Вентилируемая сигарета по п.1, отличающаяся тем, что соотношение падений давления в сердечнике (1) и рубашке (2) составляет более двух. 11. Вентилируемая сигарета по п.10, отличающаяся тем, что соотношение падений давления в сердечнике (1) и рубашке (2) составляет 6. 12. Вентилируемая сигарета по п.1, отличающаяся тем, что поверхность сердечника обернута воздухонепроницаемо или сделана воздухонепроницаемой.
