Сверхлегкая коаксиальная сигарета с многосекционным фильтром

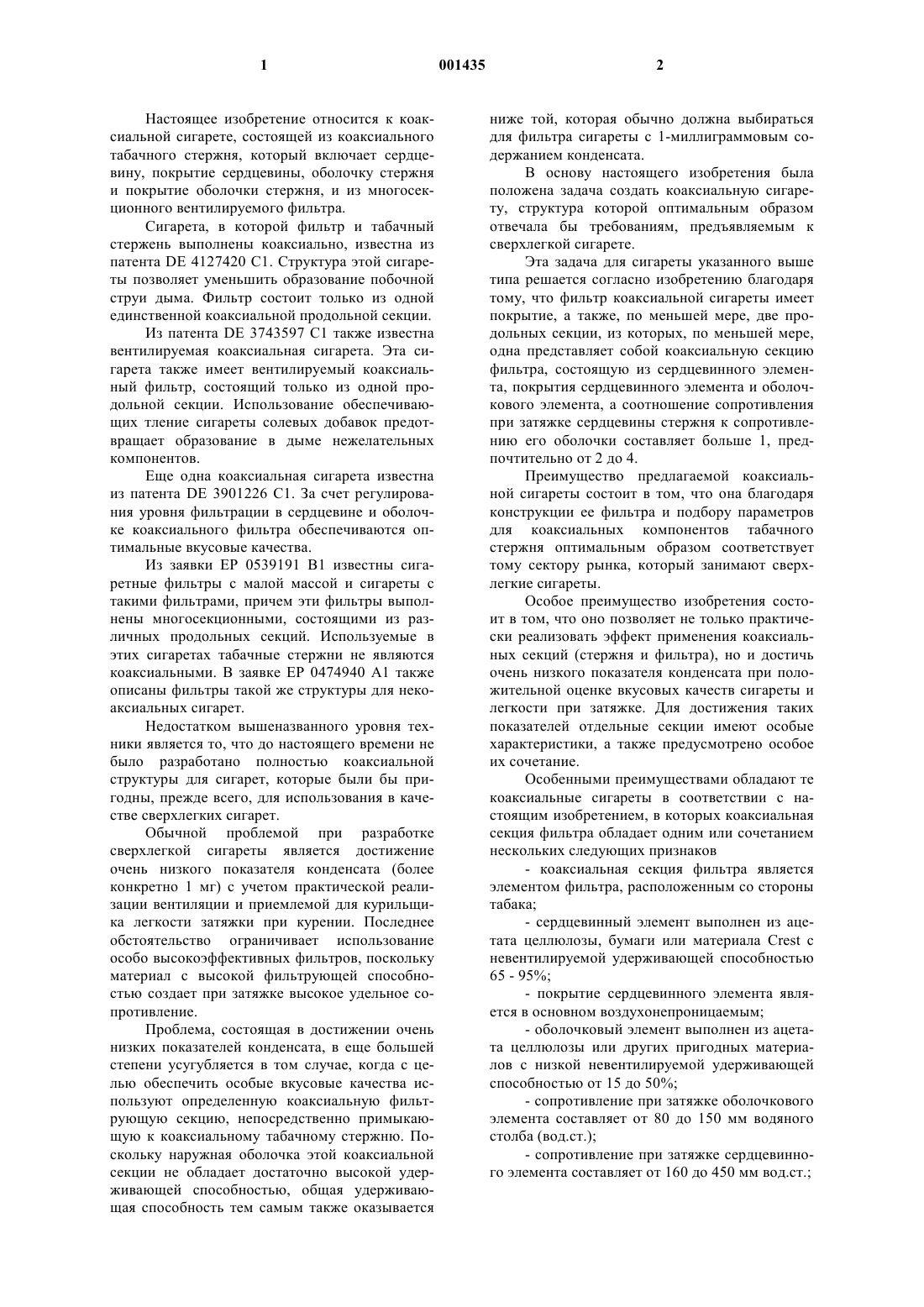

1 Настоящее изобретение относится к коаксиальной сигарете, состоящей из коаксиального табачного стержня, который включает сердцевину, покрытие сердцевины, оболочку стержня и покрытие оболочки стержня, и из многосекционного вентилируемого фильтра. Сигарета, в которой фильтр и табачный стержень выполнены коаксиально, известна из патента DE 4127420 C1. Структура этой сигареты позволяет уменьшить образование побочной струи дыма. Фильтр состоит только из одной единственной коаксиальной продольной секции. Из патента DE 3743597 C1 также известна вентилируемая коаксиальная сигарета. Эта сигарета также имеет вентилируемый коаксиальный фильтр, состоящий только из одной продольной секции. Использование обеспечивающих тление сигареты солевых добавок предотвращает образование в дыме нежелательных компонентов. Еще одна коаксиальная сигарета известна из патента DE 3901226 C1. За счет регулирования уровня фильтрации в сердцевине и оболочке коаксиального фильтра обеспечиваются оптимальные вкусовые качества. Из заявки ЕР 0539191 В 1 известны сигаретные фильтры с малой массой и сигареты с такими фильтрами, причем эти фильтры выполнены многосекционными, состоящими из различных продольных секций. Используемые в этих сигаретах табачные стержни не являются коаксиальными. В заявке ЕР 0474940 А 1 также описаны фильтры такой же структуры для некоаксиальных сигарет. Недостатком вышеназванного уровня техники является то, что до настоящего времени не было разработано полностью коаксиальной структуры для сигарет, которые были бы пригодны, прежде всего, для использования в качестве сверхлегких сигарет. Обычной проблемой при разработке сверхлегкой сигареты является достижение очень низкого показателя конденсата (более конкретно 1 мг) с учетом практической реализации вентиляции и приемлемой для курильщика легкости затяжки при курении. Последнее обстоятельство ограничивает использование особо высокоэффективных фильтров, поскольку материал с высокой фильтрующей способностью создает при затяжке высокое удельное сопротивление. Проблема, состоящая в достижении очень низких показателей конденсата, в еще большей степени усугубляется в том случае, когда с целью обеспечить особые вкусовые качества используют определенную коаксиальную фильтрующую секцию, непосредственно примыкающую к коаксиальному табачному стержню. Поскольку наружная оболочка этой коаксиальной секции не обладает достаточно высокой удерживающей способностью, общая удерживающая способность тем самым также оказывается 2 ниже той, которая обычно должна выбираться для фильтра сигареты с 1-миллиграммовым содержанием конденсата. В основу настоящего изобретения была положена задача создать коаксиальную сигарету, структура которой оптимальным образом отвечала бы требованиям, предъявляемым к сверхлегкой сигарете. Эта задача для сигареты указанного выше типа решается согласно изобретению благодаря тому, что фильтр коаксиальной сигареты имеет покрытие, а также, по меньшей мере, две продольных секции, из которых, по меньшей мере,одна представляет собой коаксиальную секцию фильтра, состоящую из сердцевинного элемента, покрытия сердцевинного элемента и оболочкового элемента, а соотношение сопротивления при затяжке сердцевины стержня к сопротивлению его оболочки составляет больше 1, предпочтительно от 2 до 4. Преимущество предлагаемой коаксиальной сигареты состоит в том, что она благодаря конструкции ее фильтра и подбору параметров для коаксиальных компонентов табачного стержня оптимальным образом соответствует тому сектору рынка, который занимают сверхлегкие сигареты. Особое преимущество изобретения состоит в том, что оно позволяет не только практически реализовать эффект применения коаксиальных секций (стержня и фильтра), но и достичь очень низкого показателя конденсата при положительной оценке вкусовых качеств сигареты и легкости при затяжке. Для достижения таких показателей отдельные секции имеют особые характеристики, а также предусмотрено особое их сочетание. Особенными преимуществами обладают те коаксиальные сигареты в соответствии с настоящим изобретением, в которых коаксиальная секция фильтра обладает одним или сочетанием нескольких следующих признаков- коаксиальная секция фильтра является элементом фильтра, расположенным со стороны табака;- сердцевинный элемент выполнен из ацетата целлюлозы, бумаги или материала Crest с невентилируемой удерживающей способностью 65 - 95%;- покрытие сердцевинного элемента является в основном воздухонепроницаемым;- оболочковый элемент выполнен из ацетата целлюлозы или других пригодных материалов с низкой невентилируемой удерживающей способностью от 15 до 50%;- сопротивление при затяжке оболочкового элемента составляет от 80 до 150 мм водяного столба (вод.ст.);- сопротивление при затяжке сердцевинного элемента составляет от 160 до 450 мм вод.ст.;- линейная плотность элементарного ацетатного волокна оболочкового элемента составляет 2,5 - 5 денье на волокно; и- линейная плотность элементарного ацетатного волокна сердцевинного элемента составляет 1,5 - 2,1 денье на волокно. Сопротивление при затяжке коаксиальной секции фильтра составляет предпочтительно от 45 до 120 мм вод.ст. Предпочтительно использовать невентилируемую коаксиальную секцию фильтра. В соответствии с одним из предпочтительных вариантов предлагаемая коаксиальная сигарета имеет фильтр с тремя продольными секциями, а именно, расположенную со стороны рта секцию с низкой удерживающей способностью, среднюю секцию с высокой удерживающей способностью и расположенную со стороны табака коаксиальную секцию фильтра. Средняя секция фильтра предлагаемой коаксиальной сигареты выполнена согласно предпочтительному варианту из такого фильтровального материала, как бумага, материал Crest или предпочтительно ацетат целлюлозы, с сопротивлением при затяжке в пределах от 30 до 100, предпочтительно от 50 до 60 мм вод.ст., а линейная плотность элементарного ацетатного волокна составляет 1,5 - 5, предпочтительно от 1,5 до 2,1 денье на волокно. При этом расположенная со стороны рта секция фильтра коаксиальной сигареты согласно изобретению выполнена из такого фильтровального материала, как бумага, материал Crest или предпочтительно ацетат целлюлозы. Эта секция может представлять собой также полый мундштук. Сопротивление при затяжке расположенной со стороны рта секции составляет от 0 (у полого мундштука) до 100, предпочтительно от 10 до 15 мм вод.ст. Коаксиальный табачный стержень предлагаемой коаксиальной сигареты в предпочтительном варианте обладает одним или сочетанием нескольких следующих признаков- общее сопротивление при затяжке стержня составляет от 30 до 100, предпочтительно 50 мм вод.ст.;- воздухопроницаемость покрытия оболочки стержня составляет от 15 до 300 единиц Кореста (CU - Coresta Unit), предпочтительно от 50 до 100 CU;- покрытие оболочки стержня содержит способствующие тлению солевые добавки, такие как ацетат натрия или цитрат калия, предпочтительно цитрат калия, в количестве от 1 до 2,5%, прежде всего примерно 1,75%;- покрытие сердцевины стержня выполнено из табачной пленки или папиросной бумаги с воздухопроницаемостью от 0 до 50 CU, предпочтительно 0 - 5 CU;- определяющие вкус сорта табака расположены предпочтительно в оболочке стержня. 4 Все описанные выше признаки по отдельности или в сочетании обеспечивают получение предлагаемой согласно изобретению коаксиальной сигареты, которая наиболее пригодна для того сектора рынка, который занимают сверхлегкие сигареты. Решению этой задачи способствуют как указанные параметры материалов,так и порядок расположения различных компонентов в сигарете. Согласно одному из предпочтительных вариантов, фильтр предлагаемой коаксиальной сигареты имеет общую длину от 21 до 31 мм,более предпочтительно 27 мм. Отдельные секции фильтра имеют при этом следующие размеры- длина расположенной со стороны рта секции составляет от 4 до 16 мм, предпочтительно от 9 до 15 мм;- длина средней секции составляет от 0 до 12 мм, предпочтительно от 3 до 7 мм; и- длина расположенной со стороны табака секции составляет от 7 до 16 мм, предпочтительно от 8 до 13 мм. Вентиляционные отверстия могут быть получены с помощью лазерной перфорации непосредственно в процессе изготовления. Можно также использовать предварительно перфорированное покрытие фильтра. Вентиляционные отверстия предпочтительно располагать в зоне средней секции, однако в том случае, когда длина расположенной со стороны рта секции составляет больше 11 мм, вентиляционные отверстия можно также располагать, в частности,в зоне этой секции. Уровень вентиляции фильтра составляет предпочтительно от 50 до 85%. Диаметр фильтра может составлять от 7 до 9 мм, предпочтительно примерно 7,8 мм, причем диаметр сердцевинного элемента коаксиальной секции фильтра составляет от 4 до 6 мм,предпочтительно от 5 до 6 мм. Диаметр табачного стержня предлагаемой коаксиальной сигареты предпочтительно составляет от 7 до 9 мм, более предпочтительно примерно 7,8 мм. При этом диаметр сердцевины стержня коаксиальной сигареты может составлять от 4 до 6 мм, предпочтительно от 5 до 5,6 мм. Ниже изобретение более подробно поясняется на примерах его выполнения со ссылкой на прилагаемый чертеж, на котором показано поперечное сечение предлагаемой согласно изобретению коаксиальной сигареты. Показанная на чертеже коаксиальная сигарета по своей структуре может быть разделена на фильтр 10 и табачный стержень 20. Табачный стержень 20 выполнен коаксиально и включает в направлении от центра наружу следующие компоненты- покрытие 24 оболочки. Сорта табака, определяющие вкус сигареты, предпочтительно находятся в оболочке 21 стержня. В качестве покрытия сердцевины стержня предпочтительно использовать табачную пленку. Сопротивление при затяжке сердцевины стержня больше сопротивления оболочки стержня, что достигается соответствующим подбором материала и таких параметров, как,например, плотность набивки. Приемлемые параметры сопротивления при затяжке составляют примерно 150 мм вод.ст. для сердцевины 22 и около 75 мм вод.ст. для оболочки 21, тогда как общее сопротивление при затяжке всего табачного стержня 20 равно примерно 50 мм вод.ст. Обычно наружный диаметр табачного стержня составляет приблизительно 7,8 мм, а диаметр сердцевины 22 стержня равен 5 - 6 мм. К табачному стержню 20 примыкает фильтр 10. В показанном варианте он состоит из трех продольных секций 11, 12 и 13. Расположенная со стороны рта секция 11 фильтра 10 представляет собой секцию с низкой удерживающей способностью, выполненную из такого фильтровального материала, как бумага, материал Crest или предпочтительно ацетат целлюлозы. Его сопротивление при затяжке равно примерно 10 - 15 мм вод.ст. В качестве средней продольной секции 12 фильтра 10 используется фильтрующая пробка,также выполненная из бумаги, материала Сrest или предпочтительно из ацетата целлюлозы. Секция 12 обладает высокой удельной удерживающей способностью, которая даже у короткой средней продольной секции 12 составляет около 30% (без вентиляции), а ее сопротивление при затяжке составляет примерно 50 мм вод.ст. В представленном примере данная средняя секция 12 является вентилируемой. Позицией 18 обозначены вентиляционные отверстия. Вентиляционные отверстия 18 могут быть получены с помощью перфорации лазерными лучами непосредственно в процессе изготовления. Однако для покрытия фильтра можно использовать также предварительно перфорированную оберточную бумагу. Обеспечиваемый вентиляционными отверстиями уровень вентиляции фильтра составляет от 50 до 85%, в частности 65%. Эти отверстия предпочтительно выполнять в средней секции 12 ближе ко рту. Между средней секцией 12 и табачным стержнем 20 расположена коаксиальная секция 13 фильтра, в состав которой входят- оболочковый элемент 14. Весь фильтр окружен покрытием 16, например, из оберточной бумаги для фильтров. В коаксиальной секции 13 сердцевинный элемент 15 выполнен из ацетата целлюлозы с удерживающей способностью от 65 до 95%, в частности около 80% в пересчете на невентили 001435 6 руемый фильтр. Покрытие 17 сердцевинного элемента в основном является воздухонепроницаемым. Оболочковый элемент 14 выполнен из ацетата целлюлозы или других соответствующих материалов с низкой удерживающей способностью, составляющей от 15 до 50%, в частности примерно 30% в пересчете на невентилируемый фильтр. Сопротивление при затяжке сердцевинного элемента выше сопротивления оболочкового элемента 14 и составляет приблизительно 260 мм вод.ст., тогда как сопротивление при затяжке самого оболочкового элемента 14 равно примерно 120 мм вод.ст. Параметры других материалов и размеры лежат в указанных выше пределах. Путем соответствующего подбора этих параметров можно получить согласно изобретению коаксиальную сигарету, которая наиболее пригодна для занимаемого сверхлегкими сигаретами сектора рынка. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Коаксиальная сигарета, состоящая из а) коаксиального табачного стержня (20),который включает сердцевину (22), покрытие(23) сердцевины, оболочку (21) стержня и покрытие (24) оболочки стержня,б) причем соотношение сопротивления при затяжке сердцевины (22) стержня к сопротивлению при затяжке оболочки стержня составляет больше 1, предпочтительно от 2 до 4, и в) вентилируемого фильтра (10) с покрытием (16), отличающаяся тем, что г) фильтр (10) имеет, по меньшей мере, две продольные секции, по меньшей мере одна из которых является коаксиальной секцией (13),состоящей из сердцевинного элемента (15), покрытия (17) сердцевинного элемента и оболочкового элемента (14),д) сопротивление при затяжке коаксиальной секции (13) фильтра составляет от 45 до 120 мм вод.ст.,е) сердцевинный элемент (15) выполнен из ацетата целлюлозы, бумаги или материала Crest с невентилируемой удерживающей способностью 65-95%,ж) покрытие (17) сердцевинного элемента является в основном воздухонепроницаемым, и з) оболочковый элемент (14) выполнен из ацетата целлюлозы или других пригодных материалов с низкой невентилируемой удерживающей способностью от 15 до 20%. 2. Коаксиальная сигарета по п.1, отличающаяся тем, что фильтр (10) имеет три продольных секции, а именно, расположенную со стороны рта секцию (11) с низкой удерживающей способностью, среднюю секцию (12) с высокой удерживающей способностью и расположенную со стороны табака коаксиальную секцию (13) фильтра. 3. Коаксиальная сигарета по любому из пп.1 или 2 с коаксиальной секцией (13) фильтра,отличающаяся наличием следующих признаков:- сопротивление при затяжке оболочкового элемента (14) составляет от 80 до 150 мм вод.ст.,- сопротивление при затяжке сердцевинного элемента (15) составляет от 160 до 450 мм вод.ст.,- линейная плотность элементарного ацетатного волокна оболочкового элемента (14) составляет 2,5-5 денье на волокно и- линейная плотность элементарного ацетатного волокна сердцевинного элемента (15) составляет 1,5-2,1 денье на волокно. 4. Коаксиальная сигарета по любому из пп.2 или 3, отличающаяся тем, что средняя секция (12) фильтра выполнена из фильтровального материала, такого как бумага, материал Crest или предпочтительно ацетат целлюлозы, с сопротивлением при затяжке в пределах от 30 до 100, предпочтительно от 50 до 60 мм вод.ст., а линейная плотность элементарного ацетатного волокна составляет 1,5-5, предпочтительно от 1,5 до 2,1 денье на волокно. 5. Коаксиальная сигарета по любому из пп.2-4, отличающаяся тем, что расположенная со стороны рта секция (11) фильтра выполнена из фильтровального материала, такого как бумага, материал Crest или предпочтительно ацетат целлюлозы, или представляет собой полый мундштук, а ее сопротивление при затяжке составляет от 0 до 50, предпочтительно от 10 до 15 мм вод.ст. 6. Коаксиальная сигарета по любому из пп.1-5 с коаксиальным табачным стержнем, который характеризуется наличием следующих признаков:- общее сопротивление при затяжке составляет от 30 до 100, предпочтительно 50 мм вод.ст.;- воздухопроницаемость покрытия (24) оболочки стержня составляет от 15 до 300 CU,предпочтительно от 50 до 100 CU;- покрытие (24) оболочки стержня содержит способствующие тлению солевые добавки,такие как ацетат натрия или цитрат калия, предпочтительно цитрат калия, в количестве от 1 до 2,5%;- покрытие (23) сердцевины стержня выполнено из табачной пленки или папиросной- определяющие вкус сорт табака расположены предпочтительно в оболочке (21) стержня. 7. Коаксиальная сигарета по любому из пп.2-6, отличающаяся тем, что фильтр имеет общую длину от 21 до 31 мм, предпочтительно 27 мм, при этом- длина расположенной со стороны рта секции (11) составляет от 4 до 16 мм, предпочтительно от 11 до 13 мм,- длина средней секции (12) составляет от 4 до 12 мм, предпочтительно от 5 до 7 мм и- длина расположенной со стороны табака секции (13) составляет от 7 до 16 мм, предпочтительно от 8 до 10 мм,причем вентиляционные отверстия (18),получаемые предпочтительно с помощью лазерной перфорации или за счет использования предварительно перфорированных покрытий фильтра, расположены в зоне средней секции(12), или, если длина расположенной со стороны рта секции (11) составляет больше 11 мм, вентиляционные отверстия расположены в зоне этой секции (11), а уровень вентиляции фильтра составляет от 50 до 85%. 8. Коаксиальная сигарета по любому из пп.1-7, отличающаяся тем, что диаметр фильтра(10) составляет от 7 до 9 мм, предпочтительно около 7,8 мм, а диаметр сердцевинного элемента (15) коаксиальной секции (13) фильтра составляет от 4 до 6 мм, предпочтительно от 5 до 6 мм. 9. Коаксиальная сигарета по любому из пп.1-8, отличающаяся тем, что диаметр табачного стержня (20) составляет от 7 до 9 мм, предпочтительно около 7,8 мм, а диаметр сердцевины (22) стержня составляет от 4 до 6 мм,предпочтительно от 5 до 5,6 мм. 10. Коаксиальная сигарета по любому из пп.1-9, отличающаяся тем, что коаксиальная секция (13) фильтра является невентилируемой.
