Прицепное устройство почвообрабатывающего орудия

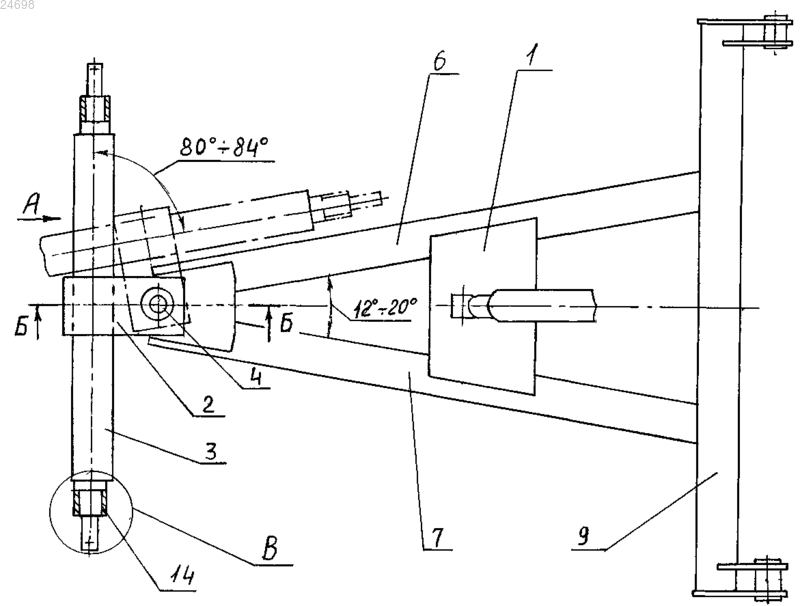

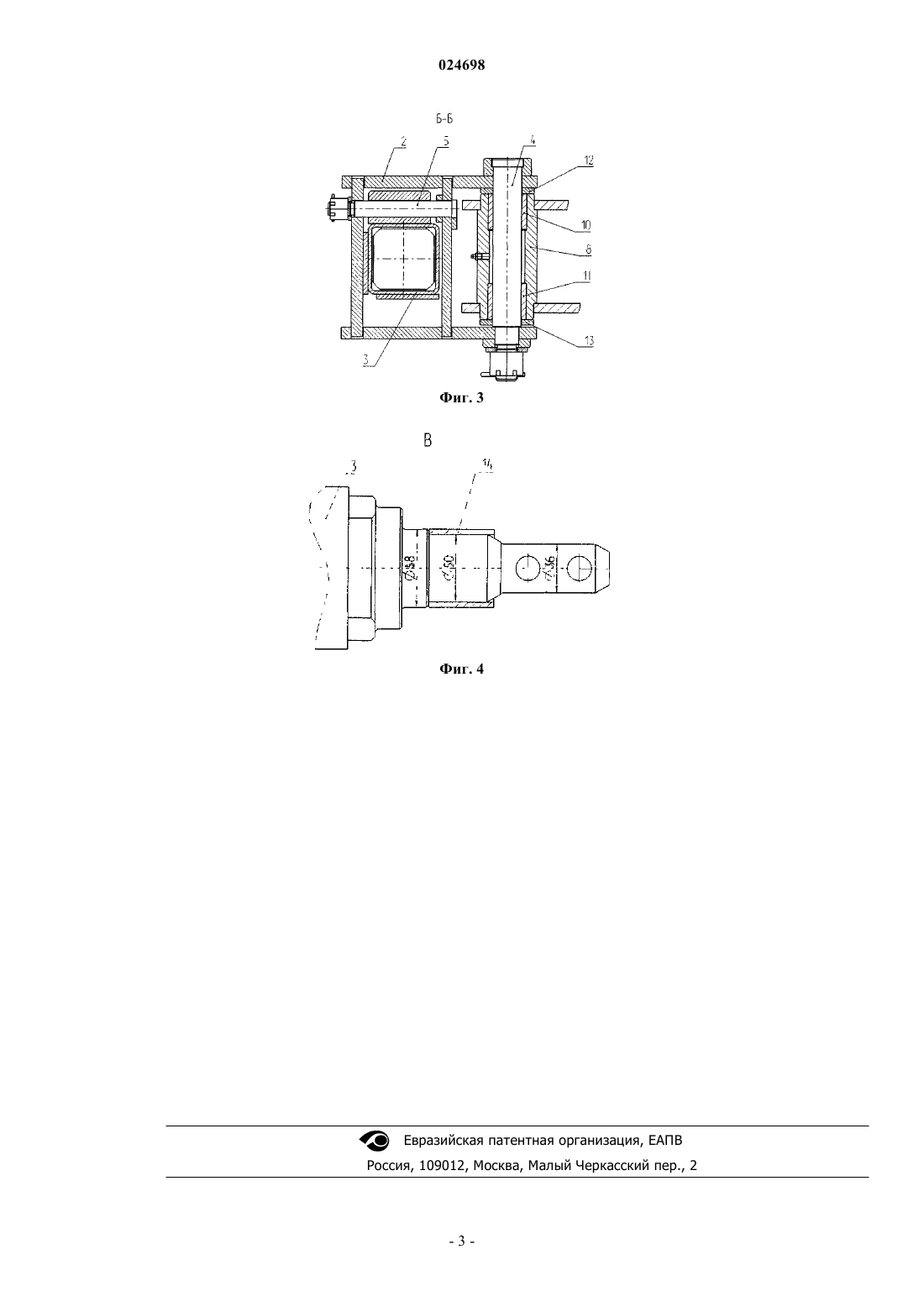

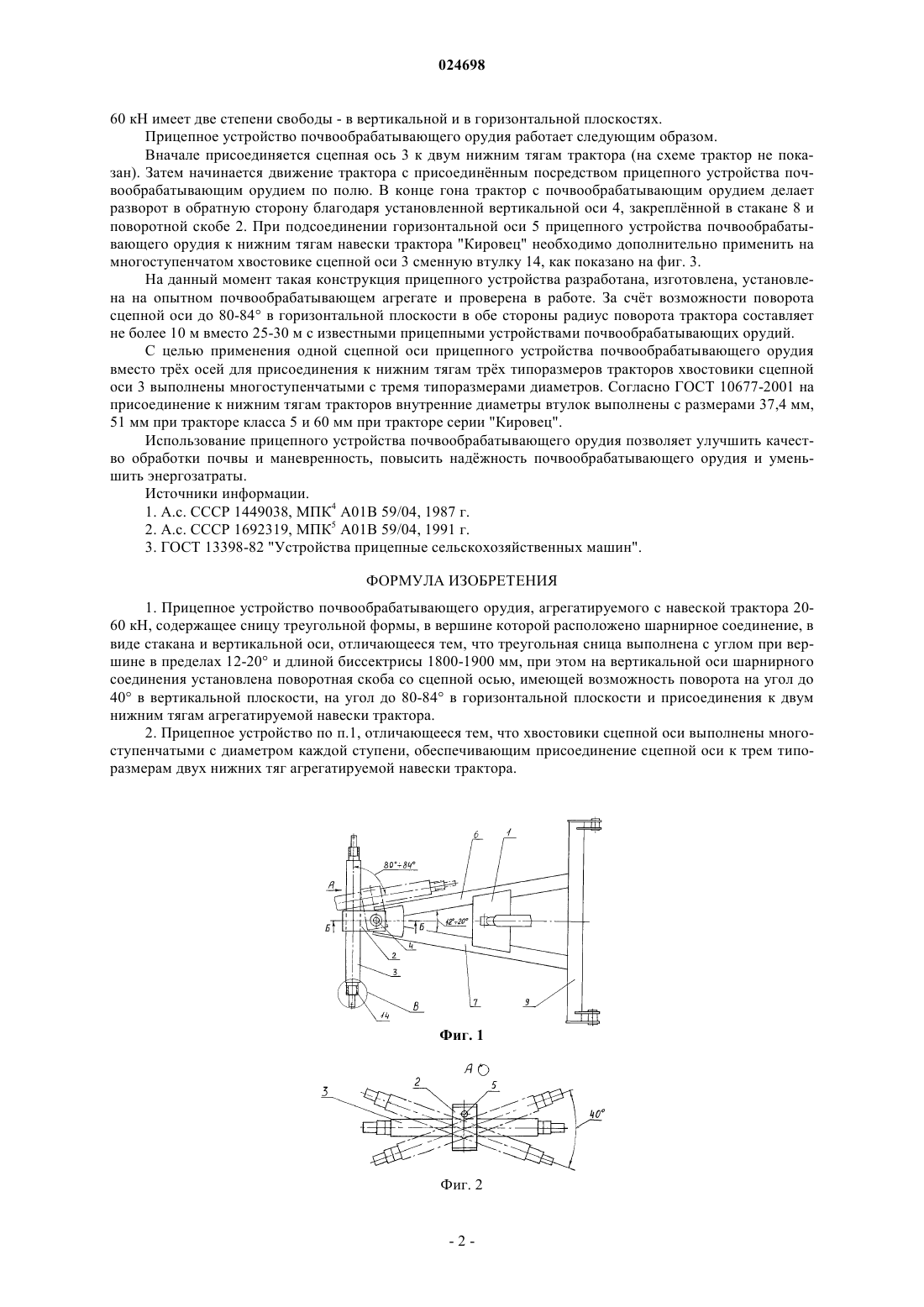

(56) ГОСТ 13339-82,Устройства прицепные сельскохозяйственных машин. Типы,основные размеры и расположение, Москва,Государственный комитет СССР по стандартам,1982 Изобретение относится к сельскохозяйственному машиностроению, в частности к прицепным устройствам комбинированных почвообрабатывающих орудий, и может быть использовано в почвообрабатывающих орудиях для безотвальной обработки почвы. Задачей заявляемого предлагаемого изобретения является повышение маневренности и снижение энергозатрат почвообрабатывающего орудия. Поставленная задача достигается тем, что в предлагаемом прицепном устройстве почвообрабатывающего орудия, содержащем сницу треугольной формы,в вершине которой выполнено шарнирное соединение, в виде стакана и вертикальной оси, с прицепным устройством агрегатируемого трактора, угол вершины треугольной сницы прицепного устройства почвообрабатывающего орудия, агрегатируемого с фактором 20-60 кН, выполнен остроконечным в пределах 1220, а длина биссектрисы остроконечного угла треугольной сницы равна 1800-1900 мм, при этом на вертикальной оси шарнирного соединения установлена поворотная скоба со сцепной осью, имеющей возможность поворота на угол до 40 в вертикальной плоскости и до 80-84 в горизонтальной плоскости, а также хвостовики сцепной оси выполнены многоступенчатыми с диаметром каждой ступени, соответствующей агрегатируемому трактору. Использование прицепного устройства почвообрабатывающего орудия позволяет улучшить качество обработки почвы и маневренность, повысить наджность почвообрабатывающего орудия и уменьшить энергозатраты."НАУЧНО-ПРАКТИЧЕСКИЙ ЦЕНТР НАЦИОНАЛЬНОЙ АКАДЕМИИ НАУК БЕЛАРУСИ ПО МЕХАНИЗАЦИИ СЕЛЬСКОГО ХОЗЯЙСТВА" (BY) Изобретение относится к сельскохозяйственному машиностроению, в частности к прицепным устройствам комбинированных почвообрабатывающих орудий, и может быть использовано в почвообрабатывающих орудиях для безотвальной обработки почвы. Известны прицепные устройства [1, 2], присоединнные к рамам почвообрабатывающих орудий,содержащие сницу, раскос и раму. Основным недостатком известных прицепных устройств почвообрабатывающих орудий является то, что в процессе работы трактор, к которому присоединено почвообрабатывающее орудие посредством прицепного устройства, не имеет возможности выполнять на поле поворот с малым радиусом закругления. Известно прицепное устройство сельскохозяйственных машин для тягового класса тракторов от 20 до 60 кН, принятое в качестве прототипа, состоящее из сницы треугольной формы, в вершине которой выполнено шарнирное соединение, в виде стакана и вертикальной оси, с прицепным устройством агрегатируемого трактора [3]. Недостатком известного прицепного устройства является то, что трактор в сцепке с почвообрабатывающим орудием имеет возможность осуществлять поворот всего лишь до 60 в обе стороны относительно центральной оси прицепного устройства. В таких случаях, чтобы выполнить поворот трактора, соединнного Г-образной серьгой с прицепным устройством почвообрабатывающего орудия, необходимо двигаться по большому радиусу, равному 25-30 м, при котором нецелесообразно расходуется дополнительно топливо и происходит потеря рабочего времени, а при меньшем радиусе поворота трактора ломается Г-образная серьга. Необходимо отметить значительную массу прицепного устройства, ориентировочно от 120 до 130 кг, а также то, что при применении известного прицепного устройства приходится применять Гобразную серьгу для соединения с поперечиной навески трактора, потому что диаметры осей, входящие в отверстия прицепного устройства и соединяемой Г- образной серьги, значительно меньше. Такая конструкция за счт больших зазоров (люфтов) в отверстиях, где находятся оси, позволяет осуществлять поворот в горизонтальной плоскости почвообрабатывающего орудия относительно трактора. Но одновременно с этим происходит износ (разбивание) соединяемых осей и увеличение диаметров отверстий в прицепном устройстве и в Г-образной серьге, а также невозможность точного регулирования на требуемую глубину почвообрабатывающего орудия. Задачей заявляемого предполагаемого изобретения является повышение маневренности и снижение энергозатрат почвообрабатывающего орудия. Поставленная задача достигается тем, что в предлагаемом прицепном устройстве почвообрабатывающего орудия, содержащем сницу треугольной формы, в вершине которой выполнено шарнирное соединение, в виде стакана и вертикальной оси, с прицепным устройством агрегатируемого трактора, угол вершины треугольной сницы прицепного устройства почвообрабатывающего орудия, агрегатируемого с трактором 20-60 кН, выполнен остроконечным в пределах 12-20, а длина биссектрисы остроконечного угла треугольной сницы равна 1800-1900 мм, при этом на вертикальной оси шарнирного соединения установлена поворотная скоба со сцепной осью, имеющей возможность поворота на угол до 40 в вертикальной плоскости и до 80-84 в горизонтальной плоскости, а также хвостовики сцепной оси выполнены многоступенчатыми с диаметром каждой ступени, соответствующей агрегатируемому трактору. Благодаря тому, что угол вершины треугольной сницы выполнен остроконечным в пределах 12-20,а длина биссектрисы остроконечного угла треугольной сницы равна 1800-1900 мм, обеспечивается поворот сцепной оси на угол 80-84 в горизонтальной плоскости в обе стороны. Применение поворотной скобы со сцепной осью на вертикальной оси шарнирного соединения дат возможность поворота сцепной оси на угол до 40 в вертикальной плоскости. Выполнение сцепной оси с многоступенчатыми хвостовиками обеспечивает возможность подсоединения почвообрабатывающего орудия к нижним тягам трх типоразмеров трактора класса 5 вместо необходимых трх осей. На фиг. 1 схематично изображено прицепное устройство почвообрабатывающего орудия, вид сверху; на фиг. 2 - вид А на фиг. 1; на фиг. 3 - разрез Б-Б на фиг. 1; на фиг. 4 - вид В на фиг. 1. Прицепное устройство почвообрабатывающего орудия состоит из сницы 1, поворотной скобы 2 со сцепной осью 3, вертикальной оси 4 и горизонтальной оси 5. Сница 1 включает в себя правый раскос 6,левый раскос 7, стакан 8 и поперечину9, которые крепятся между собой сваркой. В стакан 8 запрессованы верхняя втулка 10 и нижняя втулка 11. На вертикальной оси 4 установлены верхняя шайба 12 и нижняя шайба 13. На сцепной оси 3 могут быть установлены сменные втулки 14. С целью увеличения срока службы прицепного устройства предусмотрена замена верхней втулки 10, нижней втулки 11, шайб 12 и 13. Для повышения прочности треугольной сницы, у которой угол вершины выполнен остроконечным в пределах 12-20, а длина биссектрисы остроконечного угла равна 1800-1900 мм, раскосы правый 6, левый 7 и поперечина 9 могут быть изготовлены из профиля 1501007, марка стали 09 Г 2 С. Горизонтальная ось 5, на которой закреплена сцепная ось 3, обеспечивает возможность трактору и почвообрабатывающему орудию находиться в разных горизонтальных плоскостях. Прицепное устройство почвообрабатывающего орудия относительно агрегатируемого трактора 20-1 024698 60 кН имеет две степени свободы - в вертикальной и в горизонтальной плоскостях. Прицепное устройство почвообрабатывающего орудия работает следующим образом. Вначале присоединяется сцепная ось 3 к двум нижним тягам трактора (на схеме трактор не показан). Затем начинается движение трактора с присоединнным посредством прицепного устройства почвообрабатывающим орудием по полю. В конце гона трактор с почвообрабатывающим орудием делает разворот в обратную сторону благодаря установленной вертикальной оси 4, закреплнной в стакане 8 и поворотной скобе 2. При подсоединении горизонтальной оси 5 прицепного устройства почвообрабатывающего орудия к нижним тягам навески трактора "Кировец" необходимо дополнительно применить на многоступенчатом хвостовике сцепной оси 3 сменную втулку 14, как показано на фиг. 3. На данный момент такая конструкция прицепного устройства разработана, изготовлена, установлена на опытном почвообрабатывающем агрегате и проверена в работе. За счт возможности поворота сцепной оси до 80-84 в горизонтальной плоскости в обе стороны радиус поворота трактора составляет не более 10 м вместо 25-30 м с известными прицепными устройствами почвообрабатывающих орудий. С целью применения одной сцепной оси прицепного устройства почвообрабатывающего орудия вместо трх осей для присоединения к нижним тягам трх типоразмеров тракторов хвостовики сцепной оси 3 выполнены многоступенчатыми с тремя типоразмерами диаметров. Согласно ГОСТ 10677-2001 на присоединение к нижним тягам тракторов внутренние диаметры втулок выполнены с размерами 37,4 мм,51 мм при тракторе класса 5 и 60 мм при тракторе серии "Кировец". Использование прицепного устройства почвообрабатывающего орудия позволяет улучшить качество обработки почвы и маневренность, повысить наджность почвообрабатывающего орудия и уменьшить энергозатраты. Источники информации. 1. А.с. СССР 1449038, МПК 4 А 01 В 59/04, 1987 г. 2. А.с. СССР 1692319, МПК 5 А 01 В 59/04, 1991 г. 3. ГОСТ 13398-82 "Устройства прицепные сельскохозяйственных машин". ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Прицепное устройство почвообрабатывающего орудия, агрегатируемого с навеской трактора 2060 кН, содержащее сницу треугольной формы, в вершине которой расположено шарнирное соединение, в виде стакана и вертикальной оси, отличающееся тем, что треугольная сница выполнена с углом при вершине в пределах 12-20 и длиной биссектрисы 1800-1900 мм, при этом на вертикальной оси шарнирного соединения установлена поворотная скоба со сцепной осью, имеющей возможность поворота на угол до 40 в вертикальной плоскости, на угол до 80-84 в горизонтальной плоскости и присоединения к двум нижним тягам агрегатируемой навески трактора. 2. Прицепное устройство по п.1, отличающееся тем, что хвостовики сцепной оси выполнены многоступенчатыми с диаметром каждой ступени, обеспечивающим присоединение сцепной оси к трем типоразмерам двух нижних тяг агрегатируемой навески трактора.
