Способ получения каменного покрытия

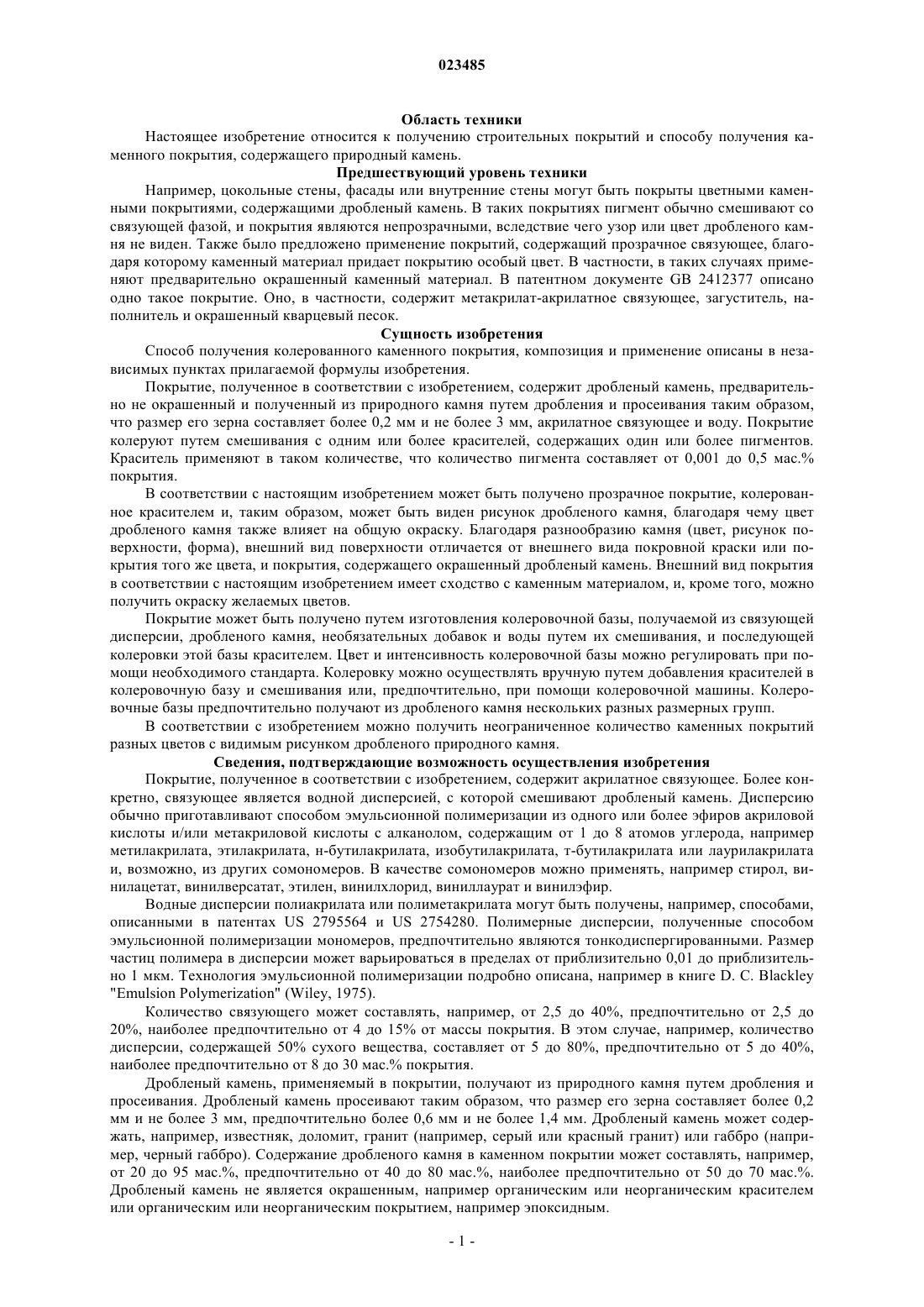

СПОСОБ ПОЛУЧЕНИЯ КАМЕННОГО ПОКРЫТИЯ Настоящее изобретение относится к способу получения колерованного каменного покрытия. Покрытие содержит неокрашенный дробленый камень, полученный из природного камня путем дробления и просеивания таким образом, что размер его зерна составляет более 0,2 мм и не более 3 мм. В способе колеровочную базу, содержащую акрилатное связующее, дробленый камень и воду,колеруют путем смешивания с ней красителя в таком количестве, что покрытие содержит от 0,001 до 0,5% пигмента от массы покрытия. Таким образом, можно получить прозрачное покрытие, в котором видны узор дробленого камня и многокрасочность природного камня, и цвет влияет на общую окраску. Область техники Настоящее изобретение относится к получению строительных покрытий и способу получения каменного покрытия, содержащего природный камень. Предшествующий уровень техники Например, цокольные стены, фасады или внутренние стены могут быть покрыты цветными каменными покрытиями, содержащими дробленый камень. В таких покрытиях пигмент обычно смешивают со связующей фазой, и покрытия являются непрозрачными, вследствие чего узор или цвет дробленого камня не виден. Также было предложено применение покрытий, содержащий прозрачное связующее, благодаря которому каменный материал придает покрытию особый цвет. В частности, в таких случаях применяют предварительно окрашенный каменный материал. В патентном документе GB 2412377 описано одно такое покрытие. Оно, в частности, содержит метакрилат-акрилатное связующее, загуститель, наполнитель и окрашенный кварцевый песок. Сущность изобретения Способ получения колерованного каменного покрытия, композиция и применение описаны в независимых пунктах прилагаемой формулы изобретения. Покрытие, полученное в соответствии с изобретением, содержит дробленый камень, предварительно не окрашенный и полученный из природного камня путем дробления и просеивания таким образом,что размер его зерна составляет более 0,2 мм и не более 3 мм, акрилатное связующее и воду. Покрытие колеруют путем смешивания с одним или более красителей, содержащих один или более пигментов. Краситель применяют в таком количестве, что количество пигмента составляет от 0,001 до 0,5 мас.% покрытия. В соответствии с настоящим изобретением может быть получено прозрачное покрытие, колерованное красителем и, таким образом, может быть виден рисунок дробленого камня, благодаря чему цвет дробленого камня также влияет на общую окраску. Благодаря разнообразию камня (цвет, рисунок поверхности, форма), внешний вид поверхности отличается от внешнего вида покровной краски или покрытия того же цвета, и покрытия, содержащего окрашенный дробленый камень. Внешний вид покрытия в соответствии с настоящим изобретением имеет сходство с каменным материалом, и, кроме того, можно получить окраску желаемых цветов. Покрытие может быть получено путем изготовления колеровочной базы, получаемой из связующей дисперсии, дробленого камня, необязательных добавок и воды путем их смешивания, и последующей колеровки этой базы красителем. Цвет и интенсивность колеровочной базы можно регулировать при помощи необходимого стандарта. Колеровку можно осуществлять вручную путем добавления красителей в колеровочную базу и смешивания или, предпочтительно, при помощи колеровочной машины. Колеровочные базы предпочтительно получают из дробленого камня нескольких разных размерных групп. В соответствии с изобретением можно получить неограниченное количество каменных покрытий разных цветов с видимым рисунком дробленого природного камня. Сведения, подтверждающие возможность осуществления изобретения Покрытие, полученное в соответствии с изобретением, содержит акрилатное связующее. Более конкретно, связующее является водной дисперсией, с которой смешивают дробленый камень. Дисперсию обычно приготавливают способом эмульсионной полимеризации из одного или более эфиров акриловой кислоты и/или метакриловой кислоты с алканолом, содержащим от 1 до 8 атомов углерода, например метилакрилата, этилакрилата, н-бутилакрилата, изобутилакрилата, т-бутилакрилата или лаурилакрилата и, возможно, из других сомономеров. В качестве сомономеров можно применять, например стирол, винилацетат, винилверсатат, этилен, винилхлорид, виниллаурат и винилэфир. Водные дисперсии полиакрилата или полиметакрилата могут быть получены, например, способами,описанными в патентах US 2795564 и US 2754280. Полимерные дисперсии, полученные способом эмульсионной полимеризации мономеров, предпочтительно являются тонкодиспергированными. Размер частиц полимера в дисперсии может варьироваться в пределах от приблизительно 0,01 до приблизительно 1 мкм. Технология эмульсионной полимеризации подробно описана, например в книге D. С. Blackley"Emulsion Polymerization" (Wiley, 1975). Количество связующего может составлять, например, от 2,5 до 40%, предпочтительно от 2,5 до 20%, наиболее предпочтительно от 4 до 15% от массы покрытия. В этом случае, например, количество дисперсии, содержащей 50% сухого вещества, составляет от 5 до 80%, предпочтительно от 5 до 40%,наиболее предпочтительно от 8 до 30 мас.% покрытия. Дробленый камень, применяемый в покрытии, получают из природного камня путем дробления и просеивания. Дробленый камень просеивают таким образом, что размер его зерна составляет более 0,2 мм и не более 3 мм, предпочтительно более 0,6 мм и не более 1,4 мм. Дробленый камень может содержать, например, известняк, доломит, гранит (например, серый или красный гранит) или габбро (например, черный габбро). Содержание дробленого камня в каменном покрытии может составлять, например,от 20 до 95 мас.%, предпочтительно от 40 до 80 мас.%, наиболее предпочтительно от 50 до 70 мас.%. Дробленый камень не является окрашенным, например органическим или неорганическим красителем или органическим или неорганическим покрытием, например эпоксидным. Каменное покрытие может быть колеровано в тысячи цветов путем добавления красителя колеровочной машиной. Пигменты в красителях могут являться, например, пигментами со следующими цветовыми индексами и их смесями: PW6, PY74, PY42, PR101, PG7, РВ 15:3 и РВк 7. Обычные красители включают, например универсальные водорастворимые красители, не содержащие летучих органических соединений (VOC - от англ. "Volatile Organic Compounds"), например красители колеровочной системыTikkurila Avatint. Сырье для красителей содержит пигменты, растворители, добавки и, в некоторых технологиях, связующие. Колеровка является контролируемым способом окрашивания. Точность и повторяемость цвета покрытия, полученного путем колеровки, являются превосходными. Покрытие может быть колеровано в колеровочной машине. Колеровку можно осуществить в магазинах розничной продажи. В колеровочной машине красители дозируются в колеровочную базу в пропорции в соответствии с особой колеровочной формулой и подвергаются вибрации в шейкере для получения равномерного цвета. Применение красителей позволяет получить огромный выбор покрытий разных цветов при применении всего лишь нескольких колеровочных баз. При помощи красителей можно получить покрытия в широкой цветовой гамме и снизить потребность в хранении. Количество пигмента составляет от 0,001 до 0,5%, предпочтительно от 0,002 до 0,3 мас.% покрытия. Такое низкое содержание пигмента может обеспечить прозрачное покрытие, в котором узор природного камня также становится видимым, и цвет природного камня входит в общую окраску. Колеровка может осуществляться в магазинах розничной торговли той же колеровочной машиной, которая осуществляет колеровку красок. Требуется не более одной колеровочной базы из дробленого камня каждой размерной группы. Колеровочная база предпочтительно не содержит никаких пигментов. Помимо связующего, дробленого камня и красителя для получения каменного покрытия можно также применять добавки. Добавки включают, например, воду, реологические добавки, такие как загустители, антисептики, противопенные добавки, растворители, такие как пленкообразующие растворители,сухие пленочные биоциды и матирующие вещества. Добавки предпочтительно добавляют как можно раньше при приготовлении колеровочной базы. Сырье для красителей включает пигменты, растворители, добавки и, в некоторых технологиях, связующие. Применение покрытия включает, например, цокольные стены, фасады и стенные и отделочные поверхности балконов и стенные и потолочные поверхности и аксессуары, такие как наружные поверхности каминов, и внутреннюю отделку помещений. Способы нанесения могут включать, например нанесение (стальным) шпателем, распыление и нанесение валиком. При необходимости после нанесения на поверхность может быть нанесен узор при помощи кисти, резинового или штукатурного гребня. Описание примеров осуществления изобретения Пример 1. К 288 г сополимерной дисперсии акрилата и метакрилата (содержание сухого вещества 50 мас.%) добавили 280,8 г воды и 7,5 г гидроксиэтилцеллюлозы (Natrosol 250 HHBR) и перемешивали в течение 5 мин. К полученной смеси при постоянном перемешивании более медленно добавили 864 г дробленого серого гранита с размером частиц от 0,6 до 1,2 мм. Смесь перенесли в закрывающийся вибростойкий контейнер и при помощи колеровочной машины COROB D300 добавили в нее 0,52 г пигмента PR101 в форме красителя. Контейнер закрыли и подвергали вибрации при помощи устройства COROB SIMPLEshake 40 для равномерного прозрачного окрашивания смеси пигментом. Окончательное содержание пигмента в каменном покрытии составило 0,28 мас.%. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ получения колерованного каменного покрытия, содержащего дробленый камень, полученный из природного камня путем дробления и просеивания, отличающийся тем, что способ включает изготовление колеровочной базы путем смешивания акрилатного связующего, воды и неокрашенного дробленого камня с размером зерна более 0,2 мм и не более 3 мм,последующую колеровку колеровочной базы путем смешивания с ней одного или более красителей,содержащих один или более пигментов в таком количестве, чтобы колерованное каменное покрытие содержало от 0,001 до 0,5% пигмента от массы колерованного каменного покрытия. 2. Способ по п.1, отличающийся тем, что количество пигмента составляет от 0,002 до 0,3%. 3. Способ по п.1 или 2, отличающийся тем, что дробленый камень просеивают таким образом, что размер зерна составляет более 0,6 мм и не более 1,4 мм. 4. Способ по любому из пп.1-3, отличающийся тем, что количество дробленого камня составляет от 20 до 95 мас.% покрытия. 5. Способ по любому из пп.1-4, отличающийся тем, что количество связующего составляет от 2,5 до 40 мас.% покрытия. 6. Способ по любому из пп.1-5, отличающийся тем, что дробленый камень содержит известняк, доломит, гранит или габбро. 7. Способ по любому из пп.1-6, отличающийся тем, что колеровку осуществляют в колеровочной машине. 8. Колерованное каменное покрытие, содержащее дробленый камень, полученный из природного камня путем дробления и просеивания, связующее и воду, отличающееся тем, что колерованное каменное покрытие содержит акрилатное связующее, что дробленый камень является неокрашенным и размер его зерна составляет более 0,2 мм и не более 3 мм и что колерованное каменное покрытие колеровано путем смешивания с ним одного или более красителей, содержащих один или более пигментов в таком количестве, что колерованное каменное покрытие содержит от 0,001 до 0,5% пигмента от массы колерованного каменного покрытия.
