Огнезащитный состав

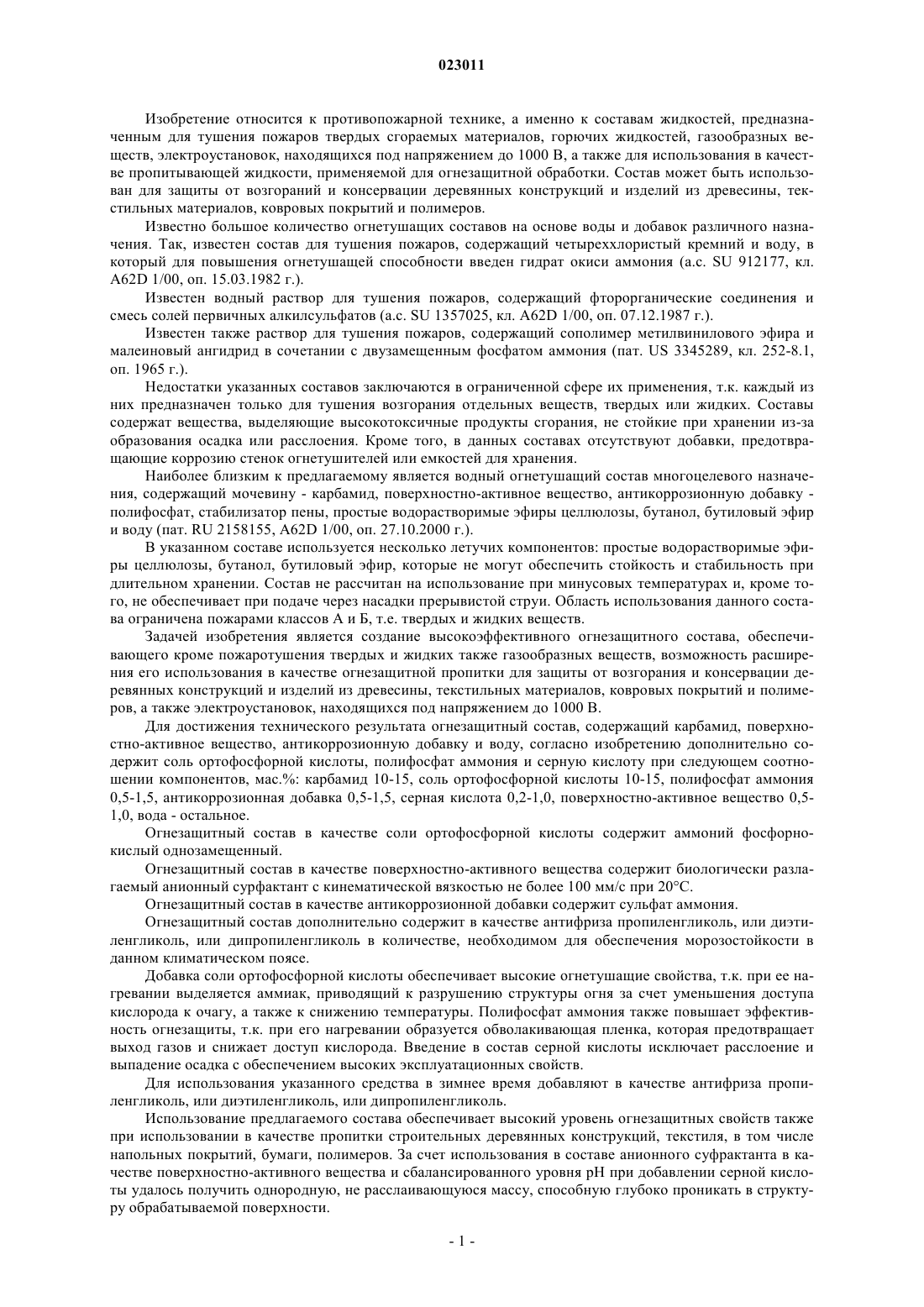

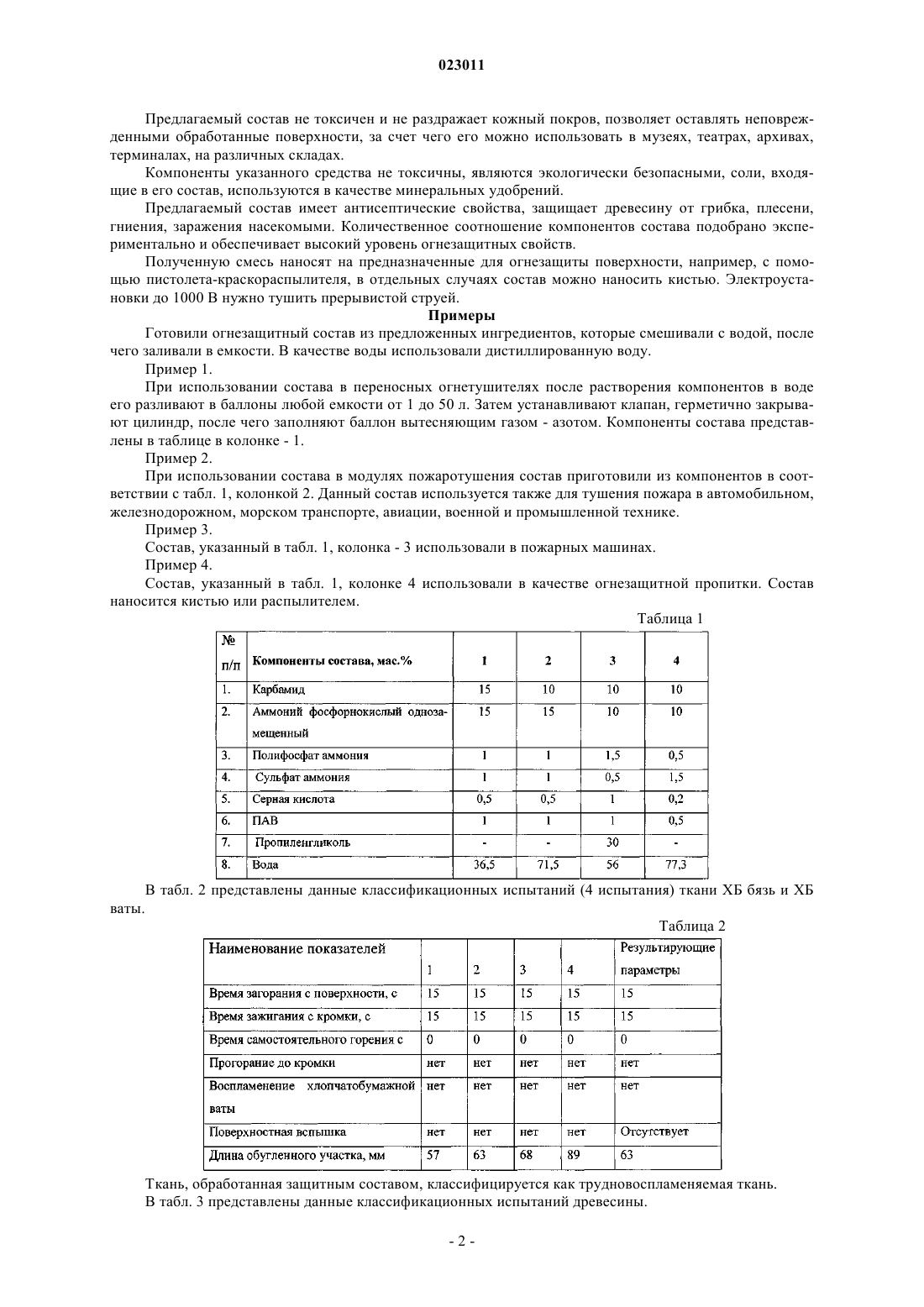

Изобретение относится к противопожарной технике, а именно к составам жидкостей,предназначенным для тушения пожаров твердых сгораемых материалов, горючих жидкостей,газообразных веществ, электроустановок, находящихся под напряжением до 1000 В, а также для использования в качестве пропитывающей жидкости, применяемой для огнезащитной обработки. Состав может быть использован для защиты от возгораний и консервации деревянных конструкций и изделий из древесины, текстильных материалов, ковровых покрытий и полимеров. Для достижения технического результата огнезащитный состав, содержащий карбамид,поверхностно-активное вещество, антикоррозионную добавку и воду, согласно изобретению дополнительно содержит соль ортофосфорной кислоты, полифосфат аммония и серную кислоту при следующем соотношении компонентов, мас.%: карбамид 10-15, соль ортофосфорной кислоты 10-15, полифосфат аммония 0,5-1,5, антикоррозионная добавка 0,5-1,5, серная кислота 0,2-1,0,поверхностно-активное вещество 0,5-1,0, вода - остальное. Изобретение обеспечивает высокую эффективность огнезащитного состава с расширением его функциональных возможностей.(71)(72)(73) Заявитель, изобретатель и патентовладелец: БИТНЕРОВ АНДРЕЙ ВЛАДИМИРОВИЧ; ЧАСОВИТИНА ЯНА АНДРЕЕВНА (KZ) Изобретение относится к противопожарной технике, а именно к составам жидкостей, предназначенным для тушения пожаров твердых сгораемых материалов, горючих жидкостей, газообразных веществ, электроустановок, находящихся под напряжением до 1000 В, а также для использования в качестве пропитывающей жидкости, применяемой для огнезащитной обработки. Состав может быть использован для защиты от возгораний и консервации деревянных конструкций и изделий из древесины, текстильных материалов, ковровых покрытий и полимеров. Известно большое количество огнетушащих составов на основе воды и добавок различного назначения. Так, известен состав для тушения пожаров, содержащий четыреххлористый кремний и воду, в который для повышения огнетушащей способности введен гидрат окиси аммония (а.с. SU 912177, кл.A62D 1/00, оп. 15.03.1982 г.). Известен водный раствор для тушения пожаров, содержащий фторорганические соединения и смесь солей первичных алкилсульфатов (a.c. SU 1357025, кл. A62D 1/00, оп. 07.12.1987 г.). Известен также раствор для тушения пожаров, содержащий сополимер метилвинилового эфира и малеиновый ангидрид в сочетании с двузамещенным фосфатом аммония (пат. US 3345289, кл. 252-8.1,оп. 1965 г.). Недостатки указанных составов заключаются в ограниченной сфере их применения, т.к. каждый из них предназначен только для тушения возгорания отдельных веществ, твердых или жидких. Составы содержат вещества, выделяющие высокотоксичные продукты сгорания, не стойкие при хранении из-за образования осадка или расслоения. Кроме того, в данных составах отсутствуют добавки, предотвращающие коррозию стенок огнетушителей или емкостей для хранения. Наиболее близким к предлагаемому является водный огнетушащий состав многоцелевого назначения, содержащий мочевину - карбамид, поверхностно-активное вещество, антикоррозионную добавку полифосфат, стабилизатор пены, простые водорастворимые эфиры целлюлозы, бутанол, бутиловый эфир и воду (пат. RU 2158155, A62D 1/00, оп. 27.10.2000 г.). В указанном составе используется несколько летучих компонентов: простые водорастворимые эфиры целлюлозы, бутанол, бутиловый эфир, которые не могут обеспечить стойкость и стабильность при длительном хранении. Состав не рассчитан на использование при минусовых температурах и, кроме того, не обеспечивает при подаче через насадки прерывистой струи. Область использования данного состава ограничена пожарами классов А и Б, т.е. твердых и жидких веществ. Задачей изобретения является создание высокоэффективного огнезащитного состава, обеспечивающего кроме пожаротушения твердых и жидких также газообразных веществ, возможность расширения его использования в качестве огнезащитной пропитки для защиты от возгорания и консервации деревянных конструкций и изделий из древесины, текстильных материалов, ковровых покрытий и полимеров, а также электроустановок, находящихся под напряжением до 1000 В. Для достижения технического результата огнезащитный состав, содержащий карбамид, поверхностно-активное вещество, антикоррозионную добавку и воду, согласно изобретению дополнительно содержит соль ортофосфорной кислоты, полифосфат аммония и серную кислоту при следующем соотношении компонентов, мас.%: карбамид 10-15, соль ортофосфорной кислоты 10-15, полифосфат аммония 0,5-1,5, антикоррозионная добавка 0,5-1,5, серная кислота 0,2-1,0, поверхностно-активное вещество 0,51,0, вода - остальное. Огнезащитный состав в качестве соли ортофосфорной кислоты содержит аммоний фосфорнокислый однозамещенный. Огнезащитный состав в качестве поверхностно-активного вещества содержит биологически разлагаемый анионный сурфактант с кинематической вязкостью не более 100 мм/с при 20 С. Огнезащитный состав в качестве антикоррозионной добавки содержит сульфат аммония. Огнезащитный состав дополнительно содержит в качестве антифриза пропиленгликоль, или диэтиленгликоль, или дипропиленгликоль в количестве, необходимом для обеспечения морозостойкости в данном климатическом поясе. Добавка соли ортофосфорной кислоты обеспечивает высокие огнетушащие свойства, т.к. при ее нагревании выделяется аммиак, приводящий к разрушению структуры огня за счет уменьшения доступа кислорода к очагу, а также к снижению температуры. Полифосфат аммония также повышает эффективность огнезащиты, т.к. при его нагревании образуется обволакивающая пленка, которая предотвращает выход газов и снижает доступ кислорода. Введение в состав серной кислоты исключает расслоение и выпадение осадка с обеспечением высоких эксплуатационных свойств. Для использования указанного средства в зимнее время добавляют в качестве антифриза пропиленгликоль, или диэтиленгликоль, или дипропиленгликоль. Использование предлагаемого состава обеспечивает высокий уровень огнезащитных свойств также при использовании в качестве пропитки строительных деревянных конструкций, текстиля, в том числе напольных покрытий, бумаги, полимеров. За счет использования в составе анионного суфрактанта в качестве поверхностно-активного вещества и сбалансированного уровня рН при добавлении серной кислоты удалось получить однородную, не расслаивающуюся массу, способную глубоко проникать в структуру обрабатываемой поверхности. Предлагаемый состав не токсичен и не раздражает кожный покров, позволяет оставлять неповрежденными обработанные поверхности, за счет чего его можно использовать в музеях, театрах, архивах,терминалах, на различных складах. Компоненты указанного средства не токсичны, являются экологически безопасными, соли, входящие в его состав, используются в качестве минеральных удобрений. Предлагаемый состав имеет антисептические свойства, защищает древесину от грибка, плесени,гниения, заражения насекомыми. Количественное соотношение компонентов состава подобрано экспериментально и обеспечивает высокий уровень огнезащитных свойств. Полученную смесь наносят на предназначенные для огнезащиты поверхности, например, с помощью пистолета-краскораспылителя, в отдельных случаях состав можно наносить кистью. Электроустановки до 1000 В нужно тушить прерывистой струей. Примеры Готовили огнезащитный состав из предложенных ингредиентов, которые смешивали с водой, после чего заливали в емкости. В качестве воды использовали дистиллированную воду. Пример 1. При использовании состава в переносных огнетушителях после растворения компонентов в воде его разливают в баллоны любой емкости от 1 до 50 л. Затем устанавливают клапан, герметично закрывают цилиндр, после чего заполняют баллон вытесняющим газом - азотом. Компоненты состава представлены в таблице в колонке - 1. Пример 2. При использовании состава в модулях пожаротушения состав приготовили из компонентов в соответствии с табл. 1, колонкой 2. Данный состав используется также для тушения пожара в автомобильном,железнодорожном, морском транспорте, авиации, военной и промышленной технике. Пример 3. Состав, указанный в табл. 1, колонка - 3 использовали в пожарных машинах. Пример 4. Состав, указанный в табл. 1, колонке 4 использовали в качестве огнезащитной пропитки. Состав наносится кистью или распылителем. Таблица 1 В табл. 2 представлены данные классификационных испытаний (4 испытания) ткани ХБ бязь и ХБ ваты. Таблица 2 Ткань, обработанная защитным составом, классифицируется как трудновоспламеняемая ткань. В табл. 3 представлены данные классификационных испытаний древесины. Состав обеспечивает получение трудновоспламеняемой древесины и соответствует 1 группе огнезащитной эффективности. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Огнезащитный состав, содержащий карбамид, поверхностно-активное вещество, антикоррозионную добавку и воду, отличающийся тем, что он дополнительно содержит соль ортофосфорной кислоты,полифосфат аммония и серную кислоту при следующем соотношении компонентов, мас.%: карбамид 1015, соль ортофосфорной кислоты 10-15, полифосфат аммония 0,5-1,5, антикоррозионная добавка 0,5-1,5,серная кислота 0,2-1,0, поверхностно-активное вещество 0,5-1,0, вода - остальное. 2. Огнезащитный состав по п.1, отличающийся тем, что в качестве соли ортофосфорной кислоты он содержит аммоний фосфорно-кислый двузамещенный. 3. Огнезащитный состав по п.1, отличающийся тем, что в качестве поверхностно-активного вещества он содержит биологически разлагаемый анионный суфрактант с кинематической вязкостью не более 100 мм/с при 20 С. 4. Огнезащитный состав по п.1, отличающийся тем, что в качестве антикоррозионной добавки он содержит сульфат аммония. 5. Огнезащитный состав по п.1, отличающийся тем, что он дополнительно содержит в качестве антифриза пропиленгликоль, или диэтиленгликоль, или дипропиленгликоль.
