Контейнер для сбора медицинских отходов

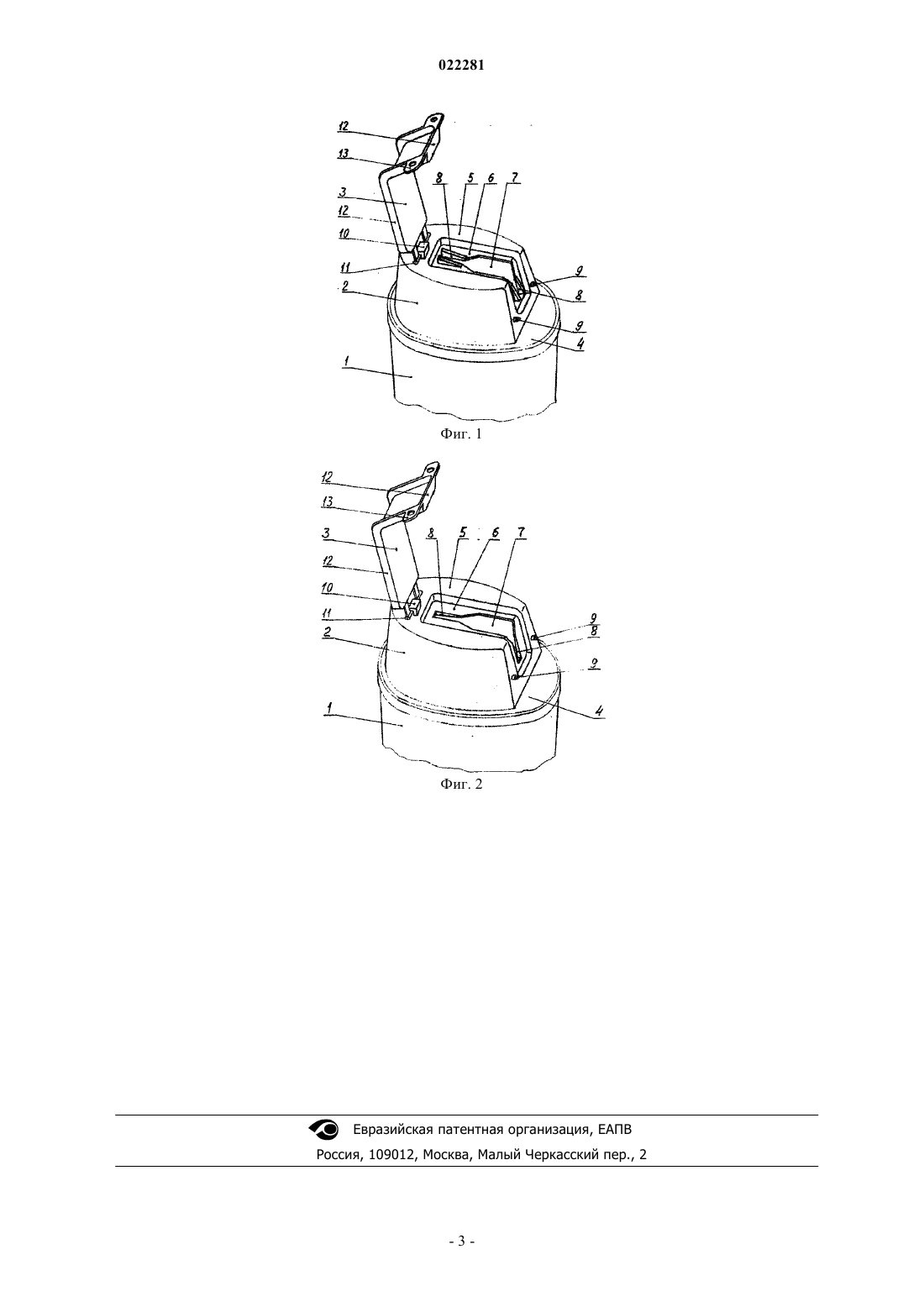

КОНТЕЙНЕР ДЛЯ СБОРА МЕДИЦИНСКИХ ОТХОДОВ Изобретение относится к области медицинской техники и может быть применено при подготовке использованных игл одноразовых шприцев к утилизации. Контейнер для сбора медицинских отходов включает емкость (1) и накладку (2), выполненную с возможностью фиксации. Накладка(2) состоит из разновеликих частей (4, 5). Часть меньшего размера является верхней (5) и выполнена с углублением (6) прямоугольной формы, расположенным на горизонтальной и боковой поверхностях. Углубление (6) закрывается элементом (3), закрепленным с возможностью откидывания на оси (11), расположенной на приливах (10) накладки (2). В углублении (6) как на горизонтальной, так и на боковой поверхности накладки (2) выполнена прорезь с узкими концами(7) сложной конфигурации, узкие концы которой направлены в разные стороны от верхнего ребра накладки (2) и ограничены продольными плавно увеличивающимися ребрами (8), направленными внутрь и/или наружу накладки (2). Техническим результатом является упрощение конструкции контейнера и безопасность работы медицинского персонала.(71)(72)(73) Заявитель, изобретатель и патентовладелец: АЙДАРОВ ИЛЬШАТ ИЛЬДАРОВИЧ; МАВРИН ВЛАДЛЕН НИКОЛАЕВИЧ; СКИБИНСКИЙ МАРК АЛЕКСАНДРОВИЧ (RU) Изобретение относится к области медицинской техники и может быть применено при подготовке использованных игл одноразовых шприцев к утилизации. Известен контейнер для медицинского инструментария, содержащий корпус и крышку. Корпус имеет минимум одну установочную поверхность для размещения в средстве хранения, и/или в средстве переноски, и/или в транспортном средстве и минимум одну рабочую полость с фигурным поперечным сечением, например, в виде параболы. Соотношение максимального продольного и максимального поперечного размеров минимум одной рабочей полости соответствует соотношению максимального продольного и максимального поперечного размеров соответствующего медицинского инструментария, например шовных хирургических игл (патент на изобретение РФRU 2159085, МПК А 61 В 17/06(2006.01), опубликован 20.11.2000). Конструкция данного контейнера не обеспечивает безопасности при подготовке к утилизации использованных медицинских отходов. Известен контейнер для сбора медицинских отходов, включающий емкость, съемную накладку, полую цилиндрическую вставку, соединенную с накладкой и снабженную внутренней перегородкой, перекрывающей часть ее сквозной полости, и заглушку, установленную внутри цилиндрической вставки над перегородкой и снабженную средством для открывания. В стенке цилиндрической вставки выполнены сквозные прорези, одна из которых расположена над внутренней перегородкой и снабжена дополнительной сквозной выборкой, размещенной над упомянутой прорезью и соединенной с ней, а другая - над сквозной полостью цилиндрической вставки, на боковых сторонах заглушки выполнены приливы с возможностью их фиксации в сквозных прорезях (патент РФ на изобретениеRU 2438951 МПК B65F 1/00(2006.01), опубликован 10.01.2012). Конструкция данного контейнера не обеспечивает безопасности при подготовке к утилизации использованных медицинских отходов, кроме того, она является сложной в изготовлении. Наиболее близким по совокупности существенных признаков является контейнер, содержащий емкость с горловиной, закрытой перегородкой, в которой выполнены загрузочные отверстия, съемную резьбовую крышку. Контейнер также содержит перегородку, выполненную с цилиндрическим углублением, которое образует зазор с внутренней поверхностью крышки, горловину с внутренней отбортовкой,под которую заведены зацепы перегородки, отбортовка и перегородка соединены скрепкой, одно из загрузочных отверстий выполнено со сквозной выемкой, вдоль сторон которой на внутренней поверхности перегородки выполнен кососрезанный бортик, высота которого максимальна в торце выемки, съемную резьбовую крышку, в закрытом положении фиксируемую стопором, входящим в отверстие крышки, и расположенное под ним подобное отверстие перегородки (патент на ПМRU 86469, МПК A61J 1/00,опубл. 10.09.2009). Данная конструкция является сложной в изготовлении и не обеспечивает безопасности медицинского персонала при работе. Была поставлена задача разработать конструкцию контейнера для сбора медицинских отходов,обеспечивающую безопасность при работе, исключающую соприкосновение персонала с медицинскими отходами, простую в изготовлении. Поставленная задача решается за счет того, что контейнер для сбора медицинских отходов включает емкость, закрытую съемной ступенчатой накладкой с углублением, в которой выполнена прорезь с узкими концами, вдоль сторон которых выполнены плавно увеличивающиеся по высоте ребра, и закрывающий углубление элемент, при этом съемная ступенчатая накладка выполнена с возможностью ее фиксации на емкости, а углубление с прорезью выполнено на горизонтальной и боковой поверхностях верхней части накладки. Закрывающий углубление элемент закреплен с возможностью откидывания на оси, расположенной на приливе накладки. Накладка состоит из двух разновеликих частей, причем верхняя часть имеет меньший размер. Углубление имеет прямоугольную форму. Прорезь имеет сложную конфигурацию. Узкие концы прорези направлены в разные стороны от верхнего ребра верхней части накладки и ограничены плавно увеличивающимися ребрами. Плавно увеличивающиеся ребра направлены внутрь и/или наружу накладки. Съемная крышка выполнена в виде закрывающего углубление элемента, закрепленного с возможностью откидывания на оси, расположенной на приливах накладки. Накладка состоит из двух разновеликих частей, углубление выполнено на горизонтальной и боковой поверхностях верхней части накладки и имеет прямоугольную форму, а прорезь выполнена на верхней части накладки и имеет сложную конфигурацию, узкие концы прорези направлены в разные стороны от верхнего ребра верхней части накладки и частично ограничены плавно увеличивающимися ребрами, которые могут быть направлены как внутрь накладки, так и наружу. Использование признаков изобретения, а именно выполнение контейнера для медицинских отходов, включающего емкость, закрытую съемной ступенчатой накладкой с углублением, в которой выполнена прорезь с узкими концами, вдоль сторон которых выполнены плавно увеличивающиеся по высоте ребра, и закрывающий углубление элемент, при этом съемная ступенчатая накладка выполнена с возможностью ее фиксации на емкости, а углубление с прорезью выполнено на горизонтальной и боковой поверхностях верхней части накладки, позволяет безопасно и быстро производить разборку использо-1 022281 ванного шприца. При этом конструкция контейнера проста в изготовлении. Признаки, перечисленные в зависимых пунктах, также направлены на упрощение конструкции контейнера и безопасность медицинского персонала. Проведенный анализ из уровня техники, включающий поиск по патентным и научно-техническим источникам информации, позволил установить, что аналог, характеризующийся признаками, тождественными существенным признакам заявленного технического решения, не обнаружен. Сопоставительный анализ предлагаемого технического решения и выбранного из выявленных аналогов прототипа позволил установить наличие отличительных признаков в заявляемом решении, изложенных в формуле полезной модели, следовательно, заявляемое техническое решение соответствует условию "новизна". Изобретение поясняется чертежами. На фиг. 1 изображен контейнер для сбора медицинских отходов, ребра направлены внутрь накладки; на фиг. 2 - контейнер для сбора медицинских отходов, ребра направлены наружу накладки. Контейнер для сбора медицинских отходов состоит из емкости 1, накладки 2. Накладка 2 снабжена закрывающим элементом 3. Емкость 1 может иметь в сечении любую геометрическую форму (цилиндрическую, в виде призмы и т.п.) и может быть выполнена в виде цилиндра, ведра и т.п. Емкость 1 выполнена из пластмассы. По верхнему краю емкости 1 выполнена отбортовка, являющаяся фиксирующим элементом для накладки 2. Накладка 2 выполнена съемной ступенчатой и состоит из разновеликих частей 4 и 5, причем часть 5 меньшего размера является верхней. Нижняя часть 4 накладки 2 повторяет геометрическую форму емкости 1 и выполнена с фиксирующим элементом в виде отбортовки. Верхняя часть 5 накладки 2 выполнена со скосом, образующим ступеньку. На горизонтальной и боковой поверхностях верхней части 5 накладки 2 выполнено углубление 6. Углубление 6 имеет прямоугольную форму. В углублении 6 выполнена с узкими концами прорезь 7 сложной конфигурации. Узкие концы прорези 7 направлены в разные стороны от верхнего ребра верхней части 5. Стороны прорези 7 ограничены продольными плавно увеличивающимися по высоте ребрами 8, направленными внутрь и/или наружу накладки 2. На боковой поверхности наружной части накладки 2 выполнены фиксирующие выступы 9. На горизонтальной поверхности верхней части 5 выполнен прилив 10, через который проходит ось 11, соединяющая закрывающий углубление элемент 3 с накладкой 2 с возможностью его откидывания. Закрывающий элемент 3 имеет форму, эквидистантную форме закрываемого углубления. По трем сторонам периметра закрывающего элемента 3 выполнены ребра жесткости 12. Конец закрывающего элемента 3 выполнен с выступающими планками 13, имеющими отверстия для фиксации. На горизонтальной поверхности накладки 2 и/или на закрывающем элементе 3 могут быть выполнены выступы (на чертеже не показаны), ограничивающие угол откидывания закрывающего элемента 3. Контейнер для сбора медицинских отходов используется следующим образом: игла, закрепленная на использованном одноразовом шприце, вставляется в широкую часть прорези 7, продвигается в сторону узкой части по плавно увеличивающимся ребрам 8, снимается со шприца и падает в емкость 1. При этом наличие прорези на боковой стороне накладки значительно упрощает работу медицинского персонала. При наполнении емкости 1 закрывающий элемент 3 фиксируется при помощи выступов 9 и отверстий планки 13. Контейнер отправляется на утилизацию. Таким образом, обеспечивается безопасность персонала, исключается его контакт с использованными иглами. Контейнер для сбора медицинских отходов прост в изготовлении и эксплуатации. Технический результат достигнут. Контейнер для сбора медицинских отходов может быть изготовлен на стандартном оборудовании с использованием современных материалов и технологий. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Контейнер для медицинских отходов, включающий емкость, закрытую съемной ступенчатой накладкой с углублением, в которой выполнена прорезь с узкими концами, вдоль сторон которых выполнены плавно увеличивающиеся по высоте ребра, и закрывающий углубление элемент, при этом съемная ступенчатая накладка выполнена с возможностью ее фиксации на емкости, а углубление с прорезью выполнено на горизонтальной и боковой поверхностях верхней части накладки. 2. Контейнер по п.1, отличающийся тем, что закрывающий углубление элемент закреплен с возможностью откидывания на оси, расположенной на приливе накладки. 3. Контейнер по п.1, отличающийся тем, что накладка состоит из двух разновеликих частей, причем верхняя часть имеет меньший размер. 4. Контейнер по п.1, отличающийся тем, что углубление имеет прямоугольную форму. 5. Контейнер по п.1, отличающийся тем, что прорезь имеет сложную конфигурацию. 6. Контейнер по п.1, отличающийся тем, что узкие концы прорези направлены в разные стороны от верхнего ребра верхней части накладки и ограничены плавно увеличивающимися ребрами. 7. Контейнер по п.6, отличающийся тем, что плавно увеличивающиеся ребра направлены внутрь и/или наружу накладки.
