Шприц одноразовый

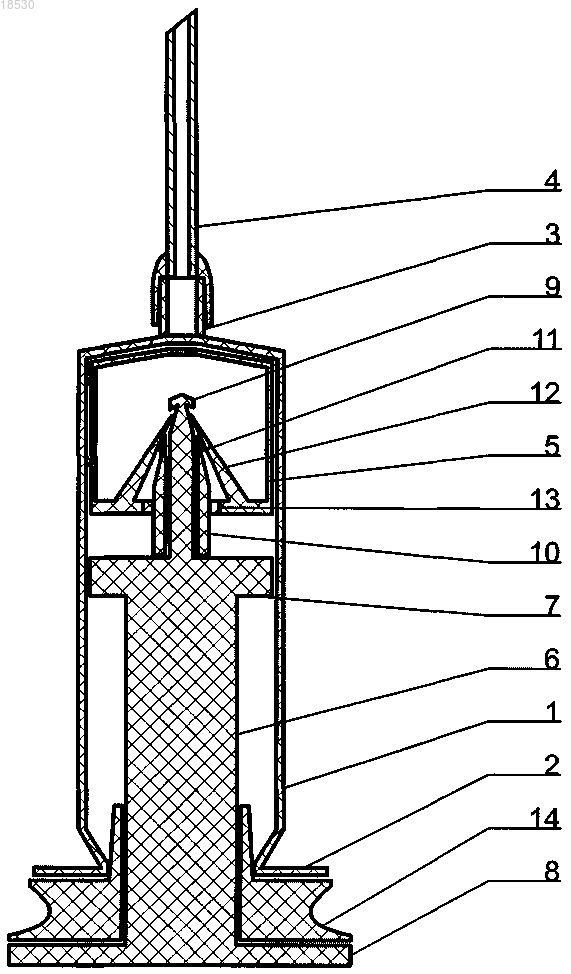

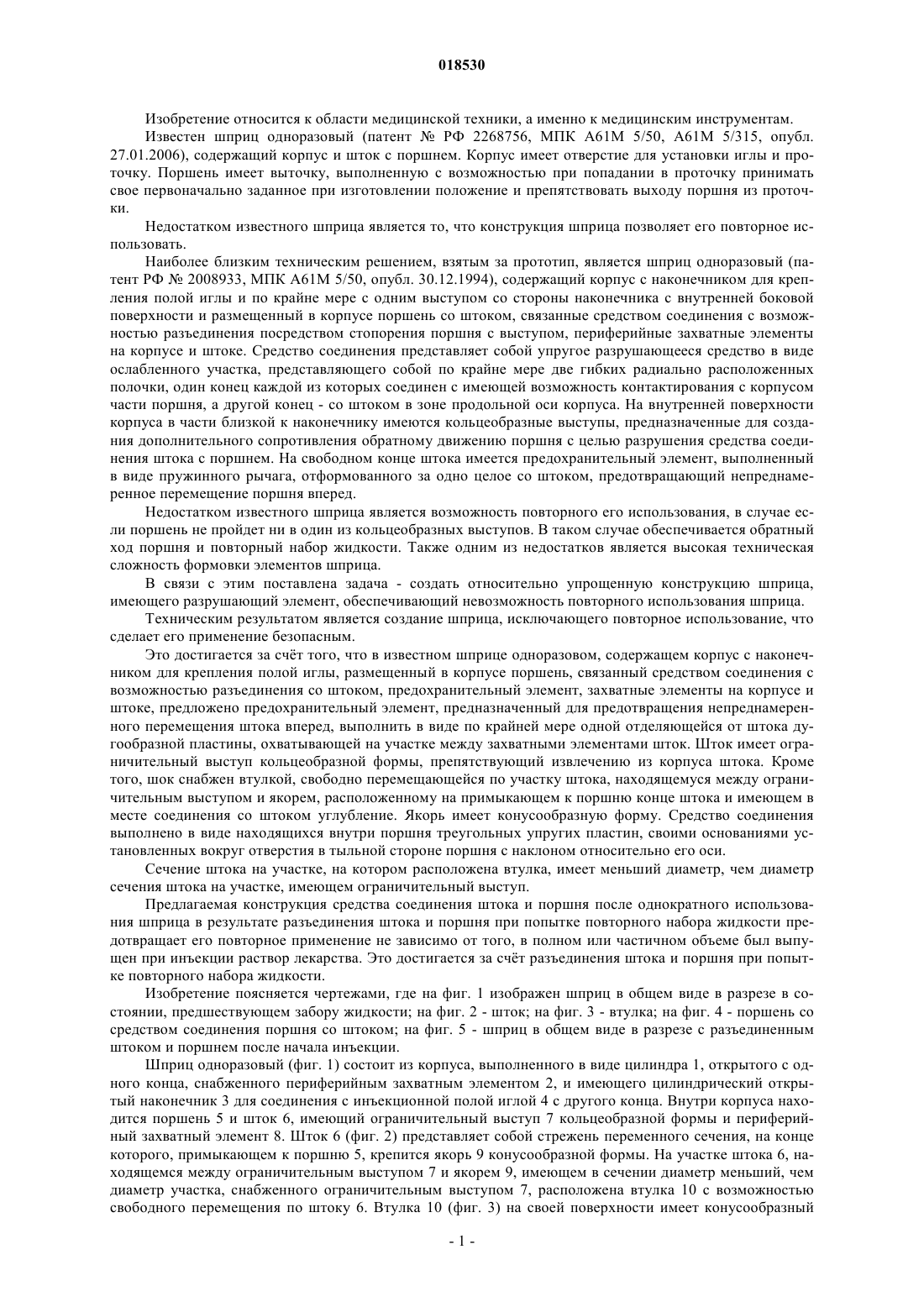

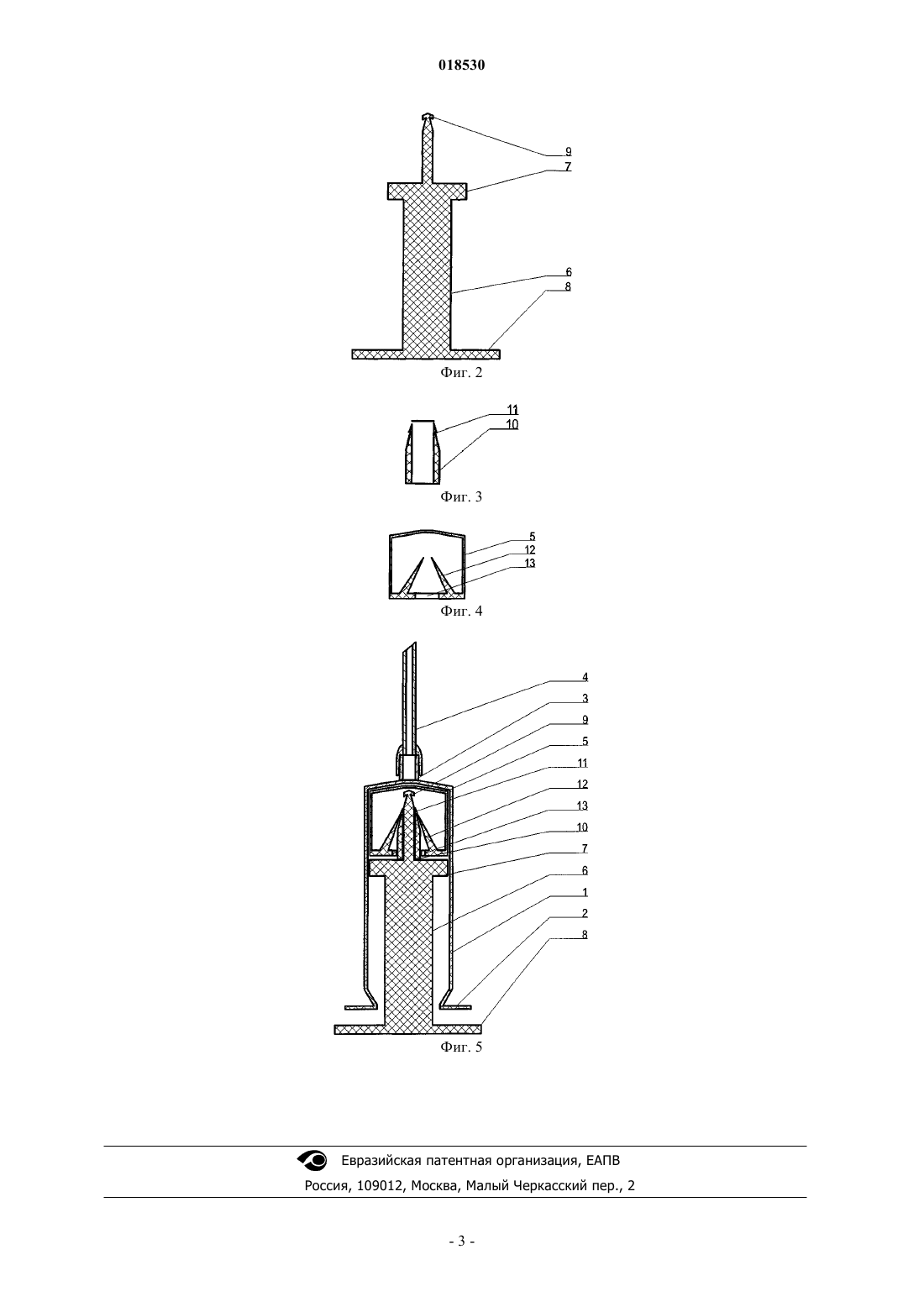

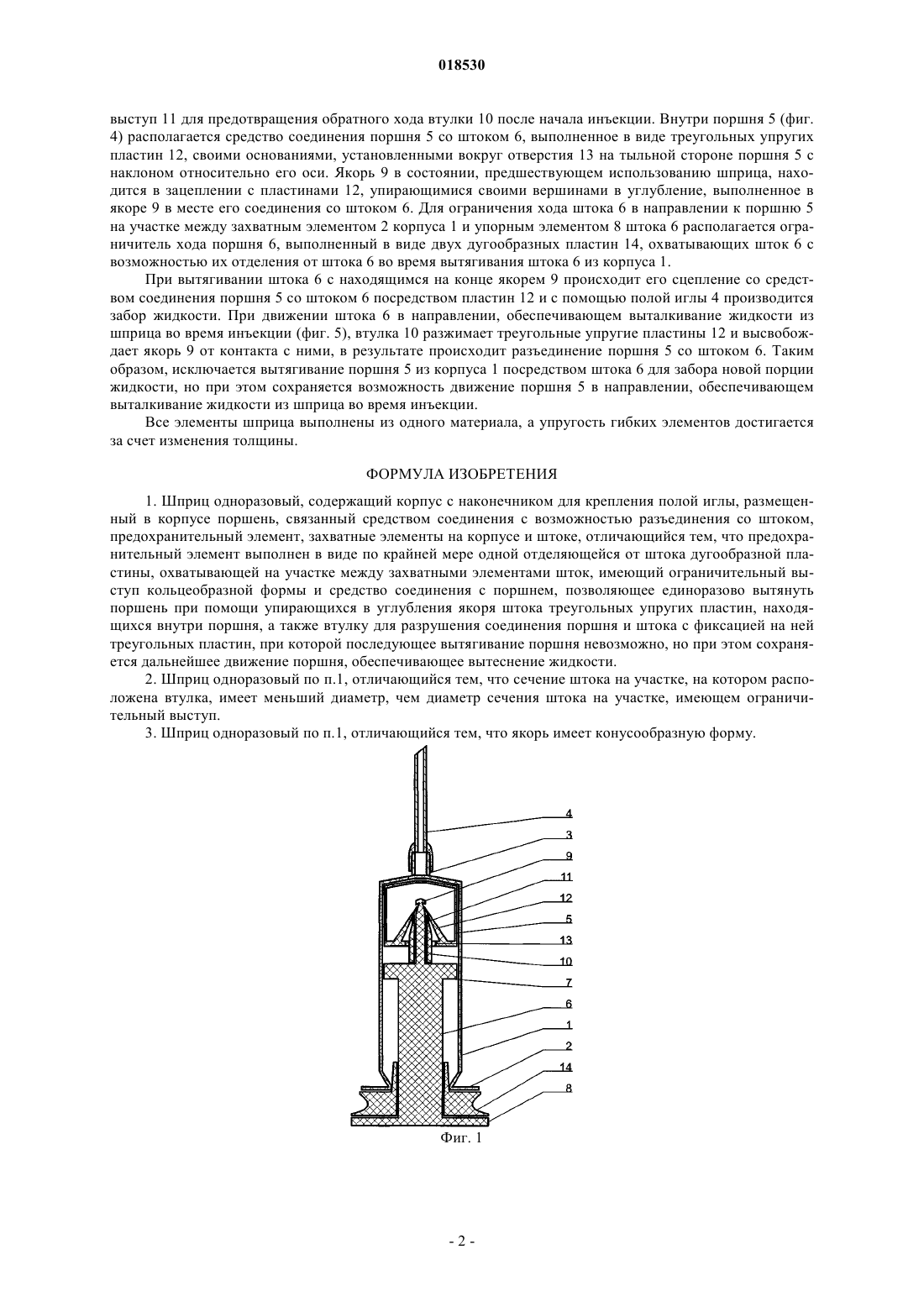

Изобретение относится к области медицинской техники, а именно к медицинским инструментам. Техническим результатом является создание шприца, исключающего повторное использование, что сделает его применение безопасным. Шприц одноразовый состоит из корпуса (1), снабженного периферийным захватным элементом (2) и имеющего наконечник (3) для соединения с инъекционной иглой (4). Внутри корпуса находится поршень (5) и шток (6), имеющий ограничительный выступ (7) и периферийный захватный элемент (8). Шток (6) представляет собой стержень переменного сечения, на одном конце которого крепиться якорь (9) конусообразной формы. Втулка (10) насажена на шток (6) и имеет конусообразный выступ (11) для фиксации втулки (10) между пластинами (12). Внутри поршня (5) располагается средство соединения поршня(5) со штоком (6), выполненное в виде треугольных упругих пластин (12), своими основаниями установленными вокруг отверстия (13) на тыльной стороне поршня (5) с наклоном относительно ее оси. В первоначальном положении треугольные пластины (12), упираясь в углубление якоря (9),обеспечивают движение поршня (5) для набора жидкости. При движении штока (6), направленном на вытеснение жидкости из шприца, втулка (10) разжимает пластины (12), разрушая соединение штока (6) и поршня (5). Таким образом, при последующих попытках набора жидкости поршень будет оставаться в неподвижном состоянии. Для ограничения хода штока (6) в направлении к поршню (5) на участке между захватным элементом (2) корпуса (1) и упорным элементом (8) штока(6) располагается ограничитель хода поршня (6), выполненный в виде дугообразных пластин (14),охватывающих шток (6).(71)(72)(73) Заявитель, изобретатель и патентовладелец: ХАРИТОНОВ ВИТАЛИЙ ВЛАДИМИРОВИЧ (KZ) Изобретение относится к области медицинской техники, а именно к медицинским инструментам. Известен шприц одноразовый (патентРФ 2268756, МПК А 61 М 5/50, А 61 М 5/315, опубл. 27.01.2006), содержащий корпус и шток с поршнем. Корпус имеет отверстие для установки иглы и проточку. Поршень имеет выточку, выполненную с возможностью при попадании в проточку принимать свое первоначально заданное при изготовлении положение и препятствовать выходу поршня из проточки. Недостатком известного шприца является то, что конструкция шприца позволяет его повторное использовать. Наиболее близким техническим решением, взятым за прототип, является шприц одноразовый (патент РФ 2008933, МПК А 61 М 5/50, опубл. 30.12.1994), содержащий корпус с наконечником для крепления полой иглы и по крайне мере с одним выступом со стороны наконечника с внутренней боковой поверхности и размещенный в корпусе поршень со штоком, связанные средством соединения с возможностью разъединения посредством стопорения поршня с выступом, периферийные захватные элементы на корпусе и штоке. Средство соединения представляет собой упругое разрушающееся средство в виде ослабленного участка, представляющего собой по крайне мере две гибких радиально расположенных полочки, один конец каждой из которых соединен с имеющей возможность контактирования с корпусом части поршня, а другой конец - со штоком в зоне продольной оси корпуса. На внутренней поверхности корпуса в части близкой к наконечнику имеются кольцеобразные выступы, предназначенные для создания дополнительного сопротивления обратному движению поршня с целью разрушения средства соединения штока с поршнем. На свободном конце штока имеется предохранительный элемент, выполненный в виде пружинного рычага, отформованного за одно целое со штоком, предотвращающий непреднамеренное перемещение поршня вперед. Недостатком известного шприца является возможность повторного его использования, в случае если поршень не пройдет ни в один из кольцеобразных выступов. В таком случае обеспечивается обратный ход поршня и повторный набор жидкости. Также одним из недостатков является высокая техническая сложность формовки элементов шприца. В связи с этим поставлена задача - создать относительно упрощенную конструкцию шприца,имеющего разрушающий элемент, обеспечивающий невозможность повторного использования шприца. Техническим результатом является создание шприца, исключающего повторное использование, что сделает его применение безопасным. Это достигается за счт того, что в известном шприце одноразовом, содержащем корпус с наконечником для крепления полой иглы, размещенный в корпусе поршень, связанный средством соединения с возможностью разъединения со штоком, предохранительный элемент, захватные элементы на корпусе и штоке, предложено предохранительный элемент, предназначенный для предотвращения непреднамеренного перемещения штока вперед, выполнить в виде по крайней мере одной отделяющейся от штока дугообразной пластины, охватывающей на участке между захватными элементами шток. Шток имеет ограничительный выступ кольцеобразной формы, препятствующий извлечению из корпуса штока. Кроме того, шок снабжен втулкой, свободно перемещающейся по участку штока, находящемуся между ограничительным выступом и якорем, расположенному на примыкающем к поршню конце штока и имеющем в месте соединения со штоком углубление. Якорь имеет конусообразную форму. Средство соединения выполнено в виде находящихся внутри поршня треугольных упругих пластин, своими основаниями установленных вокруг отверстия в тыльной стороне поршня с наклоном относительно его оси. Сечение штока на участке, на котором расположена втулка, имеет меньший диаметр, чем диаметр сечения штока на участке, имеющем ограничительный выступ. Предлагаемая конструкция средства соединения штока и поршня после однократного использования шприца в результате разъединения штока и поршня при попытке повторного набора жидкости предотвращает его повторное применение не зависимо от того, в полном или частичном объеме был выпущен при инъекции раствор лекарства. Это достигается за счт разъединения штока и поршня при попытке повторного набора жидкости. Изобретение поясняется чертежами, где на фиг. 1 изображен шприц в общем виде в разрезе в состоянии, предшествующем забору жидкости; на фиг. 2 - шток; на фиг. 3 - втулка; на фиг. 4 - поршень со средством соединения поршня со штоком; на фиг. 5 - шприц в общем виде в разрезе с разъединенным штоком и поршнем после начала инъекции. Шприц одноразовый (фиг. 1) состоит из корпуса, выполненного в виде цилиндра 1, открытого с одного конца, снабженного периферийным захватным элементом 2, и имеющего цилиндрический открытый наконечник 3 для соединения с инъекционной полой иглой 4 с другого конца. Внутри корпуса находится поршень 5 и шток 6, имеющий ограничительный выступ 7 кольцеобразной формы и периферийный захватный элемент 8. Шток 6 (фиг. 2) представляет собой стрежень переменного сечения, на конце которого, примыкающем к поршню 5, крепится якорь 9 конусообразной формы. На участке штока 6, находящемся между ограничительным выступом 7 и якорем 9, имеющем в сечении диаметр меньший, чем диаметр участка, снабженного ограничительным выступом 7, расположена втулка 10 с возможностью свободного перемещения по штоку 6. Втулка 10 (фиг. 3) на своей поверхности имеет конусообразный выступ 11 для предотвращения обратного хода втулки 10 после начала инъекции. Внутри поршня 5 (фиг. 4) располагается средство соединения поршня 5 со штоком 6, выполненное в виде треугольных упругих пластин 12, своими основаниями, установленными вокруг отверстия 13 на тыльной стороне поршня 5 с наклоном относительно его оси. Якорь 9 в состоянии, предшествующем использованию шприца, находится в зацеплении с пластинами 12, упирающимися своими вершинами в углубление, выполненное в якоре 9 в месте его соединения со штоком 6. Для ограничения хода штока 6 в направлении к поршню 5 на участке между захватным элементом 2 корпуса 1 и упорным элементом 8 штока 6 располагается ограничитель хода поршня 6, выполненный в виде двух дугообразных пластин 14, охватывающих шток 6 с возможностью их отделения от штока 6 во время вытягивания штока 6 из корпуса 1. При вытягивании штока 6 с находящимся на конце якорем 9 происходит его сцепление со средством соединения поршня 5 со штоком 6 посредством пластин 12 и с помощью полой иглы 4 производится забор жидкости. При движении штока 6 в направлении, обеспечивающем выталкивание жидкости из шприца во время инъекции (фиг. 5), втулка 10 разжимает треугольные упругие пластины 12 и высвобождает якорь 9 от контакта с ними, в результате происходит разъединение поршня 5 со штоком 6. Таким образом, исключается вытягивание поршня 5 из корпуса 1 посредством штока 6 для забора новой порции жидкости, но при этом сохраняется возможность движение поршня 5 в направлении, обеспечивающем выталкивание жидкости из шприца во время инъекции. Все элементы шприца выполнены из одного материала, а упругость гибких элементов достигается за счет изменения толщины. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Шприц одноразовый, содержащий корпус с наконечником для крепления полой иглы, размещенный в корпусе поршень, связанный средством соединения с возможностью разъединения со штоком,предохранительный элемент, захватные элементы на корпусе и штоке, отличающийся тем, что предохранительный элемент выполнен в виде по крайней мере одной отделяющейся от штока дугообразной пластины, охватывающей на участке между захватными элементами шток, имеющий ограничительный выступ кольцеобразной формы и средство соединения с поршнем, позволяющее единоразово вытянуть поршень при помощи упирающихся в углубления якоря штока треугольных упругих пластин, находящихся внутри поршня, а также втулку для разрушения соединения поршня и штока с фиксацией на ней треугольных пластин, при которой последующее вытягивание поршня невозможно, но при этом сохраняется дальнейшее движение поршня, обеспечивающее вытеснение жидкости. 2. Шприц одноразовый по п.1, отличающийся тем, что сечение штока на участке, на котором расположена втулка, имеет меньший диаметр, чем диаметр сечения штока на участке, имеющем ограничительный выступ. 3. Шприц одноразовый по п.1, отличающийся тем, что якорь имеет конусообразную форму.
