Устройство для подачи воздуха в бутылку при удалении жидкости из нее

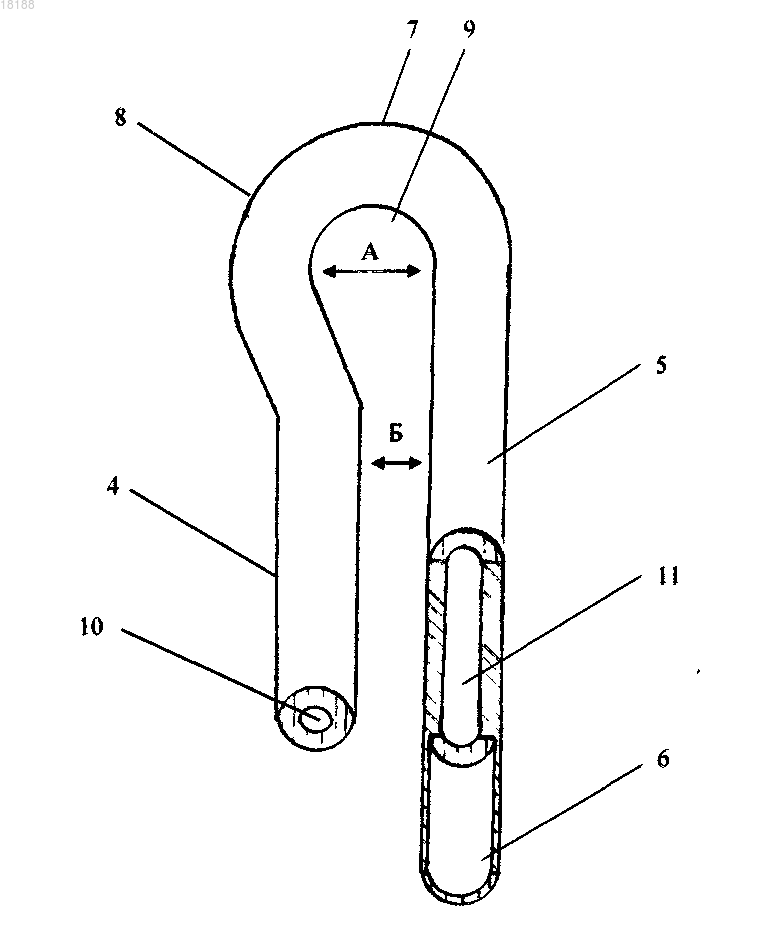

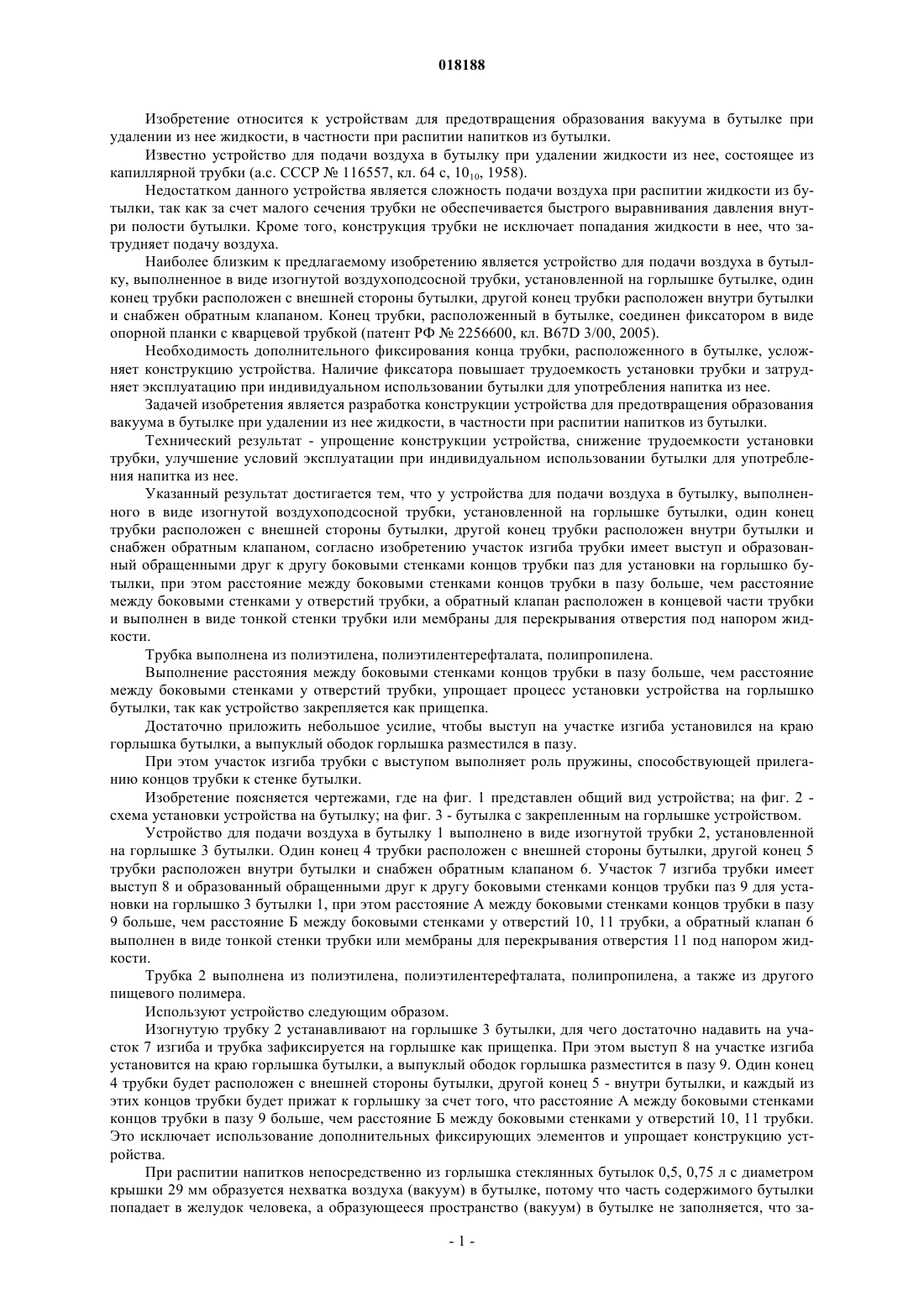

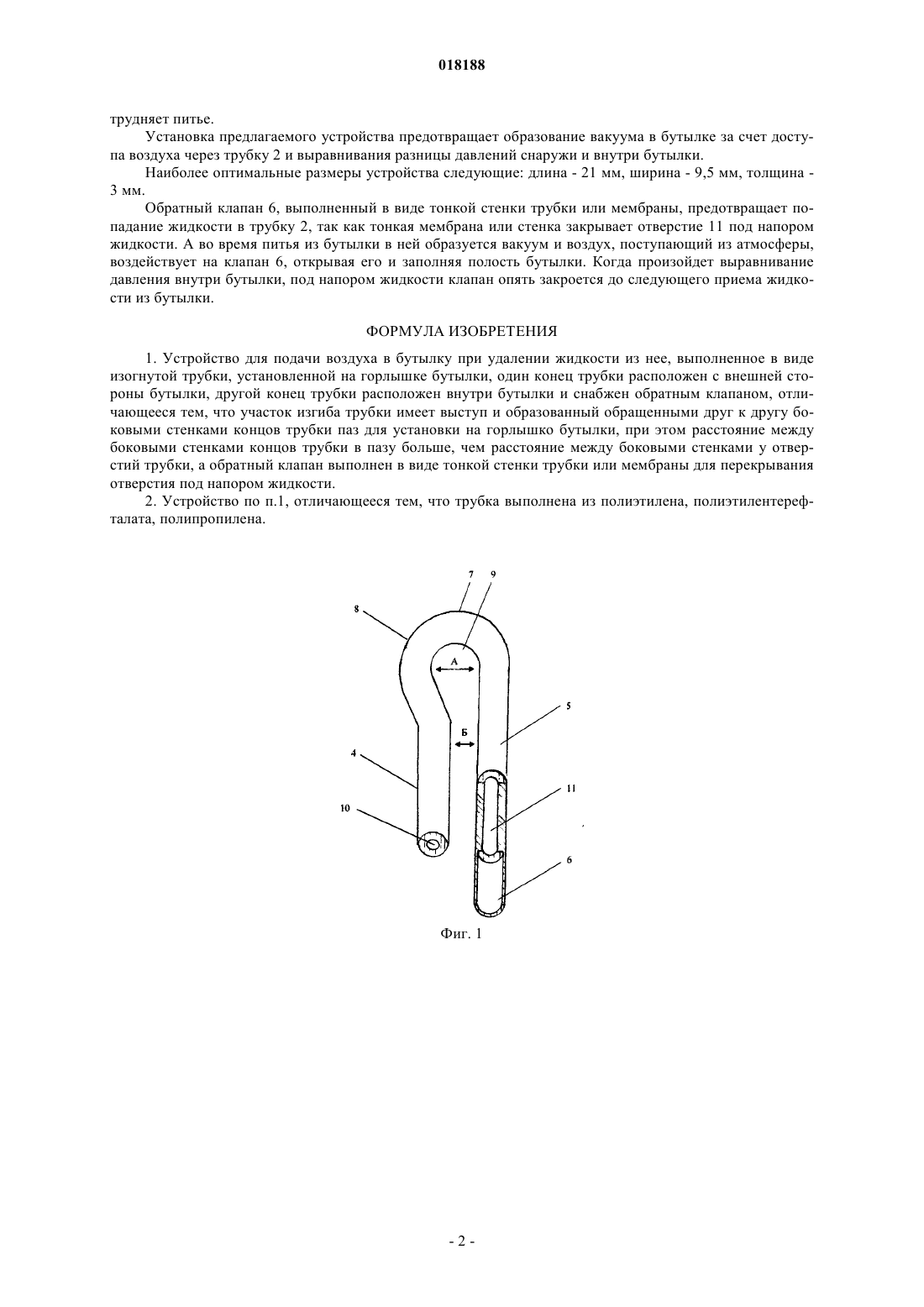

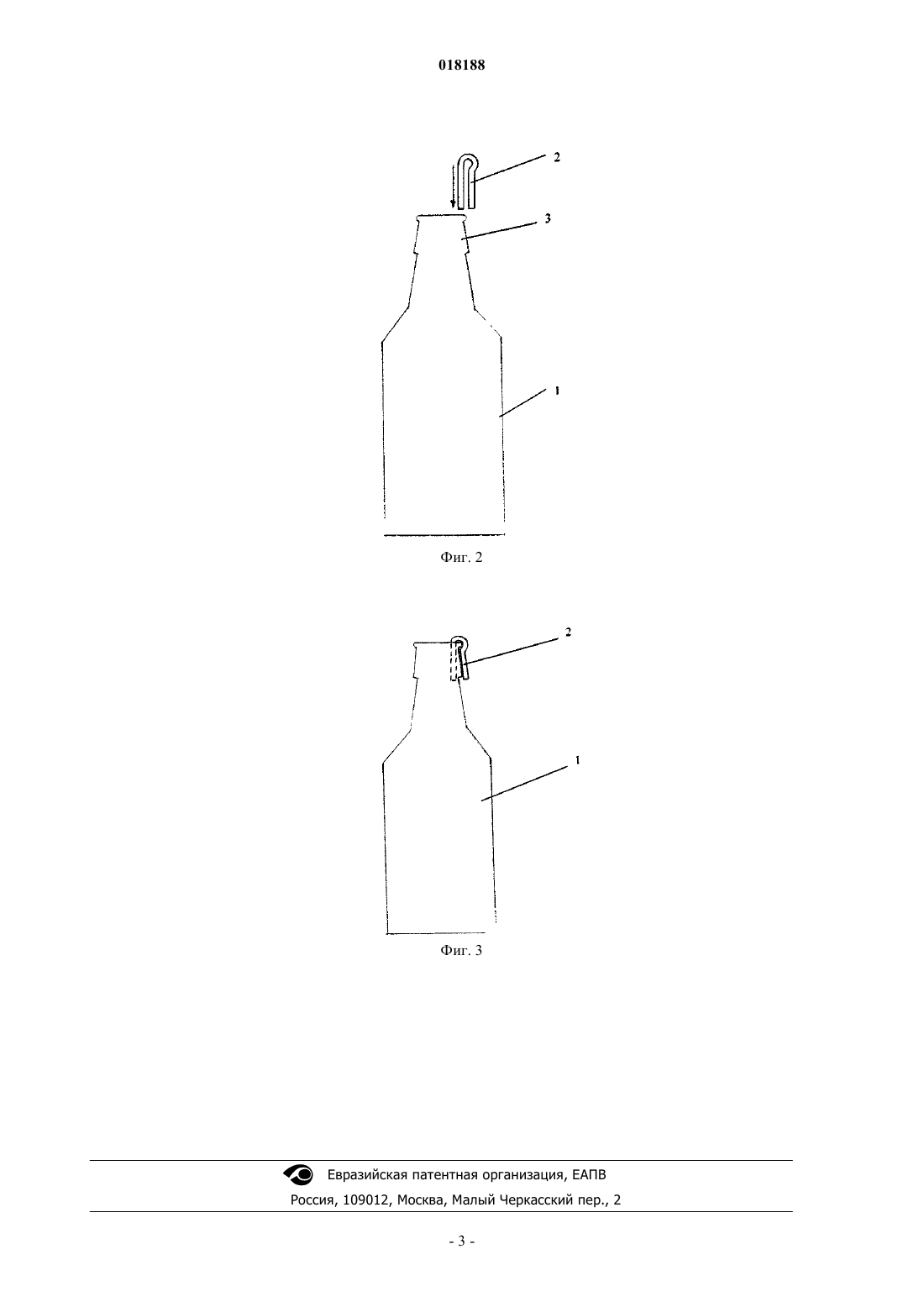

УСТРОЙСТВО ДЛЯ ПОДАЧИ ВОЗДУХА В БУТЫЛКУ ПРИ УДАЛЕНИИ ЖИДКОСТИ ИЗ НЕЕ Представлено устройство для подачи воздуха в бутылку при удалении жидкости из нее. Изобретение относится к устройствам для предотвращения образования вакуума в бутылке при удалении из нее жидкости, в частности при распитии напитков из бутылки. Технический результат- упрощение конструкции устройства, снижение трудоемкости установки трубки, улучшение условий эксплуатации при индивидуальном использовании бутылки для употребления напитка из нее. Указанный результат достигается тем, что у устройства для подачи воздуха в бутылку,выполненного в виде изогнутой воздухоподсосной трубки, установленной на горлышке бутылки,один конец трубки расположен с внешней стороны бутылки, другой конец трубки расположен внутри бутылки и снабжен обратным клапаном, согласно изобретению участок изгиба трубки имеет выступ и образованный обращенными друг к другу боковыми стенками концов трубки паз для установки на горлышко бутылки, при этом расстояние между боковыми стенками концов трубки в пазу больше, чем расстояние между боковыми стенками у отверстий трубки, а обратный клапан расположен в концевой части трубки и выполнен в виде тонкой стенки трубки или мембраны для перекрывания отверстия под напором жидкости. Трубка выполнена из полиэтилена,полиэтилентерефталата, полипропилена. Изобретение относится к устройствам для предотвращения образования вакуума в бутылке при удалении из нее жидкости, в частности при распитии напитков из бутылки. Известно устройство для подачи воздуха в бутылку при удалении жидкости из нее, состоящее из капиллярной трубки (а.с. СССР 116557, кл. 64 с, 1010, 1958). Недостатком данного устройства является сложность подачи воздуха при распитии жидкости из бутылки, так как за счет малого сечения трубки не обеспечивается быстрого выравнивания давления внутри полости бутылки. Кроме того, конструкция трубки не исключает попадания жидкости в нее, что затрудняет подачу воздуха. Наиболее близким к предлагаемому изобретению является устройство для подачи воздуха в бутылку, выполненное в виде изогнутой воздухоподсосной трубки, установленной на горлышке бутылке, один конец трубки расположен с внешней стороны бутылки, другой конец трубки расположен внутри бутылки и снабжен обратным клапаном. Конец трубки, расположенный в бутылке, соединен фиксатором в виде опорной планки с кварцевой трубкой (патент РФ 2256600, кл. В 67D 3/00, 2005). Необходимость дополнительного фиксирования конца трубки, расположенного в бутылке, усложняет конструкцию устройства. Наличие фиксатора повышает трудоемкость установки трубки и затрудняет эксплуатацию при индивидуальном использовании бутылки для употребления напитка из нее. Задачей изобретения является разработка конструкции устройства для предотвращения образования вакуума в бутылке при удалении из нее жидкости, в частности при распитии напитков из бутылки. Технический результат - упрощение конструкции устройства, снижение трудоемкости установки трубки, улучшение условий эксплуатации при индивидуальном использовании бутылки для употребления напитка из нее. Указанный результат достигается тем, что у устройства для подачи воздуха в бутылку, выполненного в виде изогнутой воздухоподсосной трубки, установленной на горлышке бутылки, один конец трубки расположен с внешней стороны бутылки, другой конец трубки расположен внутри бутылки и снабжен обратным клапаном, согласно изобретению участок изгиба трубки имеет выступ и образованный обращенными друг к другу боковыми стенками концов трубки паз для установки на горлышко бутылки, при этом расстояние между боковыми стенками концов трубки в пазу больше, чем расстояние между боковыми стенками у отверстий трубки, а обратный клапан расположен в концевой части трубки и выполнен в виде тонкой стенки трубки или мембраны для перекрывания отверстия под напором жидкости. Трубка выполнена из полиэтилена, полиэтилентерефталата, полипропилена. Выполнение расстояния между боковыми стенками концов трубки в пазу больше, чем расстояние между боковыми стенками у отверстий трубки, упрощает процесс установки устройства на горлышко бутылки, так как устройство закрепляется как прищепка. Достаточно приложить небольшое усилие, чтобы выступ на участке изгиба установился на краю горлышка бутылки, а выпуклый ободок горлышка разместился в пазу. При этом участок изгиба трубки с выступом выполняет роль пружины, способствующей прилеганию концов трубки к стенке бутылки. Изобретение поясняется чертежами, где на фиг. 1 представлен общий вид устройства; на фиг. 2 схема установки устройства на бутылку; на фиг. 3 - бутылка с закрепленным на горлышке устройством. Устройство для подачи воздуха в бутылку 1 выполнено в виде изогнутой трубки 2, установленной на горлышке 3 бутылки. Один конец 4 трубки расположен с внешней стороны бутылки, другой конец 5 трубки расположен внутри бутылки и снабжен обратным клапаном 6. Участок 7 изгиба трубки имеет выступ 8 и образованный обращенными друг к другу боковыми стенками концов трубки паз 9 для установки на горлышко 3 бутылки 1, при этом расстояние А между боковыми стенками концов трубки в пазу 9 больше, чем расстояние Б между боковыми стенками у отверстий 10, 11 трубки, а обратный клапан 6 выполнен в виде тонкой стенки трубки или мембраны для перекрывания отверстия 11 под напором жидкости. Трубка 2 выполнена из полиэтилена, полиэтилентерефталата, полипропилена, а также из другого пищевого полимера. Используют устройство следующим образом. Изогнутую трубку 2 устанавливают на горлышке 3 бутылки, для чего достаточно надавить на участок 7 изгиба и трубка зафиксируется на горлышке как прищепка. При этом выступ 8 на участке изгиба установится на краю горлышка бутылки, а выпуклый ободок горлышка разместится в пазу 9. Один конец 4 трубки будет расположен с внешней стороны бутылки, другой конец 5 - внутри бутылки, и каждый из этих концов трубки будет прижат к горлышку за счет того, что расстояние А между боковыми стенками концов трубки в пазу 9 больше, чем расстояние Б между боковыми стенками у отверстий 10, 11 трубки. Это исключает использование дополнительных фиксирующих элементов и упрощает конструкцию устройства. При распитии напитков непосредственно из горлышка стеклянных бутылок 0,5, 0,75 л с диаметром крышки 29 мм образуется нехватка воздуха (вакуум) в бутылке, потому что часть содержимого бутылки попадает в желудок человека, а образующееся пространство (вакуум) в бутылке не заполняется, что за-1 018188 трудняет питье. Установка предлагаемого устройства предотвращает образование вакуума в бутылке за счет доступа воздуха через трубку 2 и выравнивания разницы давлений снаружи и внутри бутылки. Наиболее оптимальные размеры устройства следующие: длина - 21 мм, ширина - 9,5 мм, толщина 3 мм. Обратный клапан 6, выполненный в виде тонкой стенки трубки или мембраны, предотвращает попадание жидкости в трубку 2, так как тонкая мембрана или стенка закрывает отверстие 11 под напором жидкости. А во время питья из бутылки в ней образуется вакуум и воздух, поступающий из атмосферы,воздействует на клапан 6, открывая его и заполняя полость бутылки. Когда произойдет выравнивание давления внутри бутылки, под напором жидкости клапан опять закроется до следующего приема жидкости из бутылки. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для подачи воздуха в бутылку при удалении жидкости из нее, выполненное в виде изогнутой трубки, установленной на горлышке бутылки, один конец трубки расположен с внешней стороны бутылки, другой конец трубки расположен внутри бутылки и снабжен обратным клапаном, отличающееся тем, что участок изгиба трубки имеет выступ и образованный обращенными друг к другу боковыми стенками концов трубки паз для установки на горлышко бутылки, при этом расстояние между боковыми стенками концов трубки в пазу больше, чем расстояние между боковыми стенками у отверстий трубки, а обратный клапан выполнен в виде тонкой стенки трубки или мембраны для перекрывания отверстия под напором жидкости. 2. Устройство по п.1, отличающееся тем, что трубка выполнена из полиэтилена, полиэтилентерефталата, полипропилена.
