Способ определения момента прекращения процесса обработки

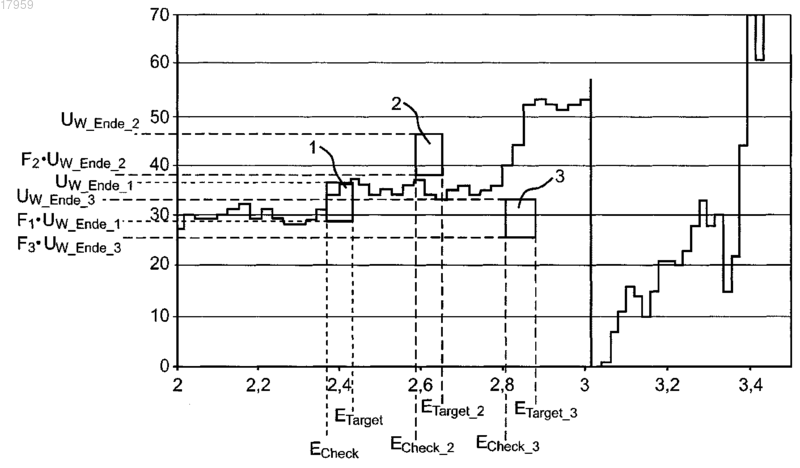

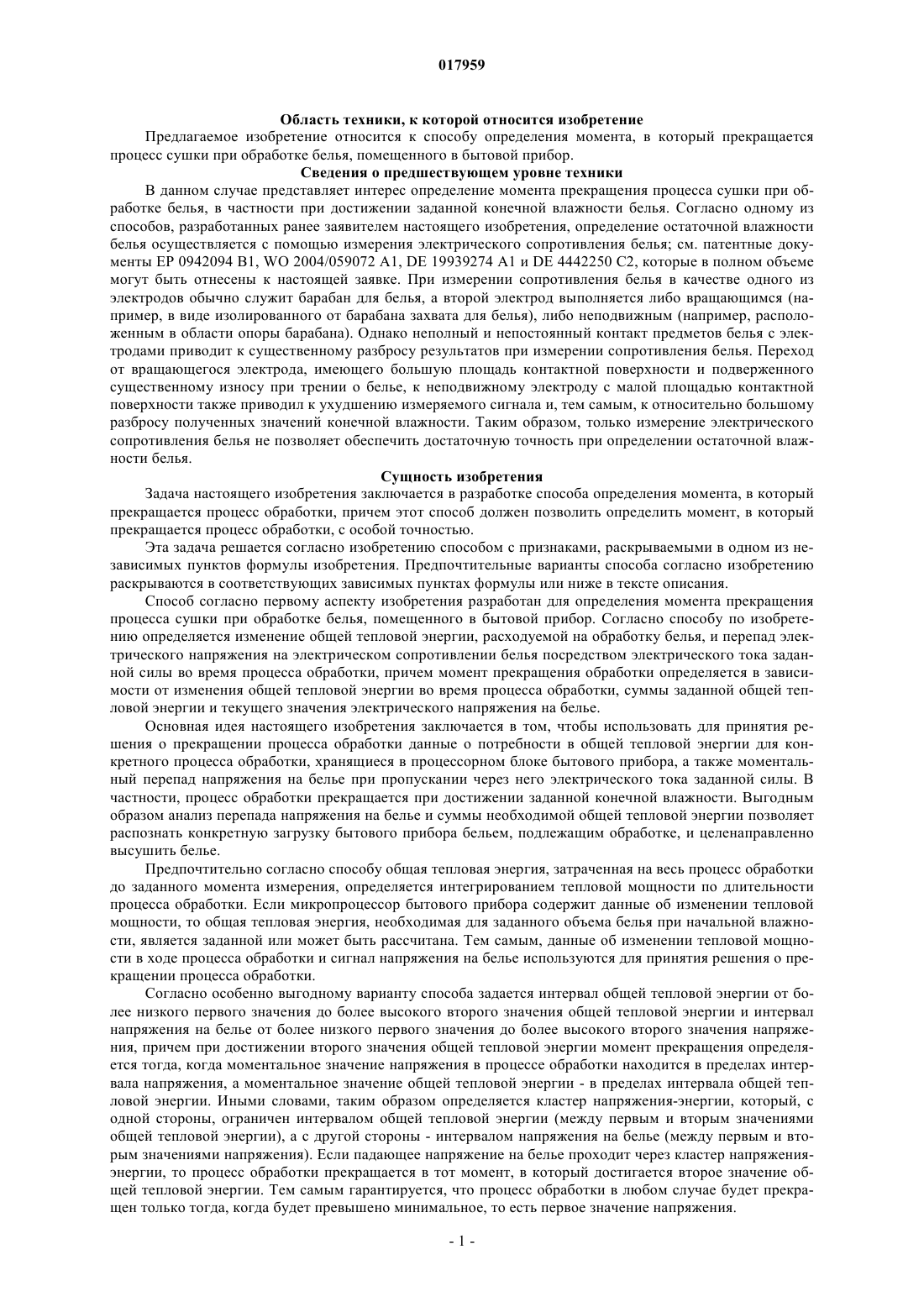

СПОСОБ ОПРЕДЕЛЕНИЯ МОМЕНТА ПРЕКРАЩЕНИЯ ПРОЦЕССА ОБРАБОТКИ Изобретение относится к способу определения момента прекращения процесса сушки при обработке белья, помещенного в бытовой прибор, согласно которому определяют изменение общей тепловой энергии (Е), расходуемой на сушку белья, и перепад электрического напряжения (UW) на электрическом сопротивлении белья во время процесса сушки, причем момент прекращения сушки определяют в зависимости от изменения общей тепловой энергии (Е) во время процесса сушки,суммы заданной общей тепловой энергии (ETarget) и текущего значения электрического напряжения(71)(73) Заявитель и патентовладелец: БСХ БОШ УНД СИМЕНС ХАУСГЕРЕТЕ ГМБХ (DE) Область техники, к которой относится изобретение Предлагаемое изобретение относится к способу определения момента, в который прекращается процесс сушки при обработке белья, помещенного в бытовой прибор. Сведения о предшествующем уровне техники В данном случае представляет интерес определение момента прекращения процесса сушки при обработке белья, в частности при достижении заданной конечной влажности белья. Согласно одному из способов, разработанных ранее заявителем настоящего изобретения, определение остаточной влажности белья осуществляется с помощью измерения электрического сопротивления белья; см. патентные документы ЕР 0942094 В 1, WO 2004/059072 А 1, DE 19939274 А 1 и DE 4442250 С 2, которые в полном объеме могут быть отнесены к настоящей заявке. При измерении сопротивления белья в качестве одного из электродов обычно служит барабан для белья, а второй электрод выполняется либо вращающимся (например, в виде изолированного от барабана захвата для белья), либо неподвижным (например, расположенным в области опоры барабана). Однако неполный и непостоянный контакт предметов белья с электродами приводит к существенному разбросу результатов при измерении сопротивления белья. Переход от вращающегося электрода, имеющего большую площадь контактной поверхности и подверженного существенному износу при трении о белье, к неподвижному электроду с малой площадью контактной поверхности также приводил к ухудшению измеряемого сигнала и, тем самым, к относительно большому разбросу полученных значений конечной влажности. Таким образом, только измерение электрического сопротивления белья не позволяет обеспечить достаточную точность при определении остаточной влажности белья. Сущность изобретения Задача настоящего изобретения заключается в разработке способа определения момента, в который прекращается процесс обработки, причем этот способ должен позволить определить момент, в который прекращается процесс обработки, с особой точностью. Эта задача решается согласно изобретению способом с признаками, раскрываемыми в одном из независимых пунктов формулы изобретения. Предпочтительные варианты способа согласно изобретению раскрываются в соответствующих зависимых пунктах формулы или ниже в тексте описания. Способ согласно первому аспекту изобретения разработан для определения момента прекращения процесса сушки при обработке белья, помещенного в бытовой прибор. Согласно способу по изобретению определяется изменение общей тепловой энергии, расходуемой на обработку белья, и перепад электрического напряжения на электрическом сопротивлении белья посредством электрического тока заданной силы во время процесса обработки, причем момент прекращения обработки определяется в зависимости от изменения общей тепловой энергии во время процесса обработки, суммы заданной общей тепловой энергии и текущего значения электрического напряжения на белье. Основная идея настоящего изобретения заключается в том, чтобы использовать для принятия решения о прекращении процесса обработки данные о потребности в общей тепловой энергии для конкретного процесса обработки, хранящиеся в процессорном блоке бытового прибора, а также моментальный перепад напряжения на белье при пропускании через него электрического тока заданной силы. В частности, процесс обработки прекращается при достижении заданной конечной влажности. Выгодным образом анализ перепада напряжения на белье и суммы необходимой общей тепловой энергии позволяет распознать конкретную загрузку бытового прибора бельем, подлежащим обработке, и целенаправленно высушить белье. Предпочтительно согласно способу общая тепловая энергия, затраченная на весь процесс обработки до заданного момента измерения, определяется интегрированием тепловой мощности по длительности процесса обработки. Если микропроцессор бытового прибора содержит данные об изменении тепловой мощности, то общая тепловая энергия, необходимая для заданного объема белья при начальной влажности, является заданной или может быть рассчитана. Тем самым, данные об изменении тепловой мощности в ходе процесса обработки и сигнал напряжения на белье используются для принятия решения о прекращении процесса обработки. Согласно особенно выгодному варианту способа задается интервал общей тепловой энергии от более низкого первого значения до более высокого второго значения общей тепловой энергии и интервал напряжения на белье от более низкого первого значения до более высокого второго значения напряжения, причем при достижении второго значения общей тепловой энергии момент прекращения определяется тогда, когда моментальное значение напряжения в процессе обработки находится в пределах интервала напряжения, а моментальное значение общей тепловой энергии - в пределах интервала общей тепловой энергии. Иными словами, таким образом определяется кластер напряжения-энергии, который, с одной стороны, ограничен интервалом общей тепловой энергии (между первым и вторым значениями общей тепловой энергии), а с другой стороны - интервалом напряжения на белье (между первым и вторым значениями напряжения). Если падающее напряжение на белье проходит через кластер напряженияэнергии, то процесс обработки прекращается в тот момент, в который достигается второе значение общей тепловой энергии. Тем самым гарантируется, что процесс обработки в любом случае будет прекращен только тогда, когда будет превышено минимальное, то есть первое значение напряжения. Предпочтительно согласно способу момент прекращения определяется в текущий момент времени,в который значение напряжения перед достижением первого значения общей тепловой энергии превышает второе значение напряжения. Таким образом, процесс обработки сразу же прекращается в том случае, когда значение перепада напряжения на белье, полученное перед достижением первого значения общей тепловой энергии, уже достигло более высокого, второго значения напряжения. Благодаря этому предотвращается ненужное продолжение процесса обработки, например, в том случае, когда при малой загрузке бытового прибора уже достигнута заданная конечная влажность. Выгодным образом это позволяет экономить электроэнергию. Предпочтительно согласно способу момент прекращения определяется в тот момент времени, в который значение напряжения поднимается до порогового значения, в частности значения, равного второму значению напряжения или превышающего его, если значение напряжения по достижении второго значения общей тепловой энергии лежит ниже первого значения напряжения. В частности, процесс обработки прекращается тогда, когда перепад напряжения на белье достигает второго, более высокого значения напряжения в случае, когда значение перепада напряжения на белье, полученное по достижении второго значения общей тепловой энергии, меньше первого значения напряжения. Тем самым, выгодным образом гарантируется, что заданная конечная влажность белья будет достигнута в любом случае, даже если объем общей тепловой энергии, необходимой для процесса обработки, в частности второе значение общей тепловой энергии, уже превышен/превышено. Предпочтительно первое значение напряжения задается в виде: второе значение напряжения, умноженное на коэффициент меньше 1. При этом коэффициент предпочтительно определяется на этапе разработки бытового прибора в зависимости от программы сушки. В частности, на этапе разработки может быть точно определено напряжение на белье, соответствующее заданной конечной влажности белья,а именно в зависимости от программы сушки. Для определения коэффициента и, тем самым, интервала напряжения используются такие параметры, как загрузка, температура окружающей среды, начальная влажность белья и т.п. Благодаря этому коэффициент и, тем самым, первое и второе значения напряжения могут быть определены с особой точностью. Прочие преимущества, признаки и детали изобретения раскрываются в нижеследующем описании предпочтительного варианта исполнения с учетом чертежа. Перечень чертежа и иных материалов На чертеже показана примерная зависимость перепада напряжения на белье, помещенное в бытовой прибор, от общей тепловой энергии, необходимой для заданного объема белья с учетом его начальной влажности. Сведения, подтверждающие возможность осуществления изобретения Бытовой прибор для обработки белья может представлять собой сушильную или стиральносушильную машину, содержащую контроллер, который настроен, в частности запрограммирован, на осуществление описываемого ниже способа и который соединен с соответствующими датчиками, измеряющими необходимые для осуществления способа данные. Согласно варианту способа определения момента, в который прекращается процесс обработки помещенного в бытовой прибор белья, определяется первое и второе значение перепада напряжения на белье. При этом первое значение напряжения FUWEnde на белье получается путем умножения второго значения напряжения UWEnde на белье на коэффициент F1. Оба значения напряжения на белье показаны на диаграмме, представленной на чертеже. Кроме того, согласно этому варианту исполнения имеется информация об изменении тепловой мощности, в частности, в зависимости от выбранной программы сушки. Путем интегрирования изменения тепловой мощности получается сумма ETarget общей тепловой энергии, необходимая для процесса обработки согласно выбранной программе сушки и заданному объему белья с учетом начальной влажности. Кроме того, задается минимальная общая тепловая энергияECheck, которая уже рассчитана на этапе разработки бытового прибора для каждой программы сушки, для любой загрузки, температуры окружающей среды и начальной влажности. Два значения ETarget и ECheck общей тепловой энергии отмечены на диаграмме. Благодаря определению двух значений UWEnde и FUWEnde напряжения на белье, а также двух значений ETarget и ECheck общей тепловой энергии формируется кластер 1 энергии-напряжения. Примерное положение кластера 1 энергии-напряжения показано на чертеже, причем положение кластера 1 энергиинапряжения зависит от выбранной программы сушки и вышеупомянутых параметров. Согласно этому варианту исполнения процесс обработки завершается по достижении заданной конечной влажности белья. Как показано на чертеже, кривая напряжения на белье проходит через кластер 1 энергии-напряжения. В этом случае процесс обработки завершается в тот момент, в который достигается значение ETarget общей тепловой энергии. Если выбрана другая программа сушки или обнаружен другой объем белья, то определяется, например, другой кластер 2 энергии-напряжения, как показано на диаграмме. Кластер 2 энергиинапряжения базируется на следующих значениях напряжения на белье и общей тепловой энергии:UWEnde2, F2UWEnde2, ECheck2, ETarget2. На чертеже показано, что теперь кривая напряжения на белье проходит вне кластера энергии-напряжения. Согласно этому варианту исполнения процесс обработки прекращается тогда, когда напряжение на белье достигает максимального значения UWEnde2. Следующий кластер 3 энергии-напряжения определен для следующей программы сушки со значениями общей тепловой энергии ECheck3 и ETarget3, а также напряжения на белье UWEnde3, F3UWEnde3. Из диаграммы видно, что напряжение на белье достигло максимального значения UWEnde3 еще до достижения значения ECheck3 общей тепловой энергии. В этом случае процесс обработки полностью завершается, а именно завершается непосредственно по достижении максимального значения UWEnde3 напряжения. Тем самым, предотвращается ненужное продолжение процесса обработки в том случае, когда заданная конечная влажность белья уже достигнута. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ для определения момента прекращения процесса сушки при обработке белья, помещенного в бытовой прибор, согласно которому определяют изменение общей тепловой энергии (Е), расходуемой на сушку белья, и перепад электрического напряжения (UW) на электрическом сопротивлении белья посредством электрического тока заданной силы во время процесса сушки, причем момент прекращения сушки определяют в зависимости от изменения общей тепловой энергии (Е) во время процесса сушки, суммы заданной общей тепловой энергии (ETarget) и текущего значения электрического напряжения (UW) на белье. 2. Способ по п.1, отличающийся тем, что общую тепловую энергию (ETarget), необходимую для полного процесса сушки, определяют интегрированием тепловой мощности. 3. Способ по п.1 или 2, отличающийся тем, что задают интервал общей тепловой энергии (Е) от первого значения (ECheck) до более высокого второго значения (ETarget) общей тепловой энергии и интервал напряжения (UW) на белье от первого значения (FUWEnde) до более высокого второго значения(UWEnde) напряжения, причем при достижении второго значения (ETarget) общей тепловой энергии момент прекращения определяют тогда, когда моментальное значение (UW) напряжения в процессе сушки находится в пределах интервала (FUWEnde, UWEnde) напряжения, а моментальное значение общей тепловой энергии (Е) - в пределах интервала общей тепловой энергии (Е). 4. Способ по одному из предыдущих пунктов, отличающийся тем, что задают интервал общей тепловой энергии (Е) от первого значения (ECheck) до более высокого второго значения (ETarget) общей тепловой энергии и интервал напряжения (UW) на белье от первого значения (FUWEnde) до более высокого второго значения (UWEnde) напряжения, причем момент прекращения определяют в текущий момент времени, в который значение (UW) напряжения перед достижением первого значения (ECheck) общей тепловой энергии превышает второе значение (UWEnde) напряжения. 5. Способ по одному из предыдущих пунктов, отличающийся тем, что задают интервал общей тепловой энергии (Е) от первого значения (ECheck) до более высокого второго значения (ETarget) общей тепловой энергии и интервал напряжения (UW) на белье от первого значения (FUWEnde) до более высокого второго значения (UWEnde) напряжения, причем момент прекращения определяют в тот момент времени,в который значение напряжения поднимается до порогового значения, в частности значения, равного второму значению (UWEnde) напряжения или превышающего его, когда значение (UW) напряжения по достижении второго значения (ETarget) общей тепловой энергии лежит ниже первого значения (FUWEnde) напряжения. 6. Способ по одному из пп.3-5, отличающийся тем, что первое значение (FUWEnde) напряжения задают в виде: второе значение (UWEnde) напряжения, умноженное на коэффициент (F)1. 7. Способ по п.6, отличающийся тем, что коэффициент (F) определяют на этапе разработки бытового прибора в зависимости от программы сушки.
