Индексный знак

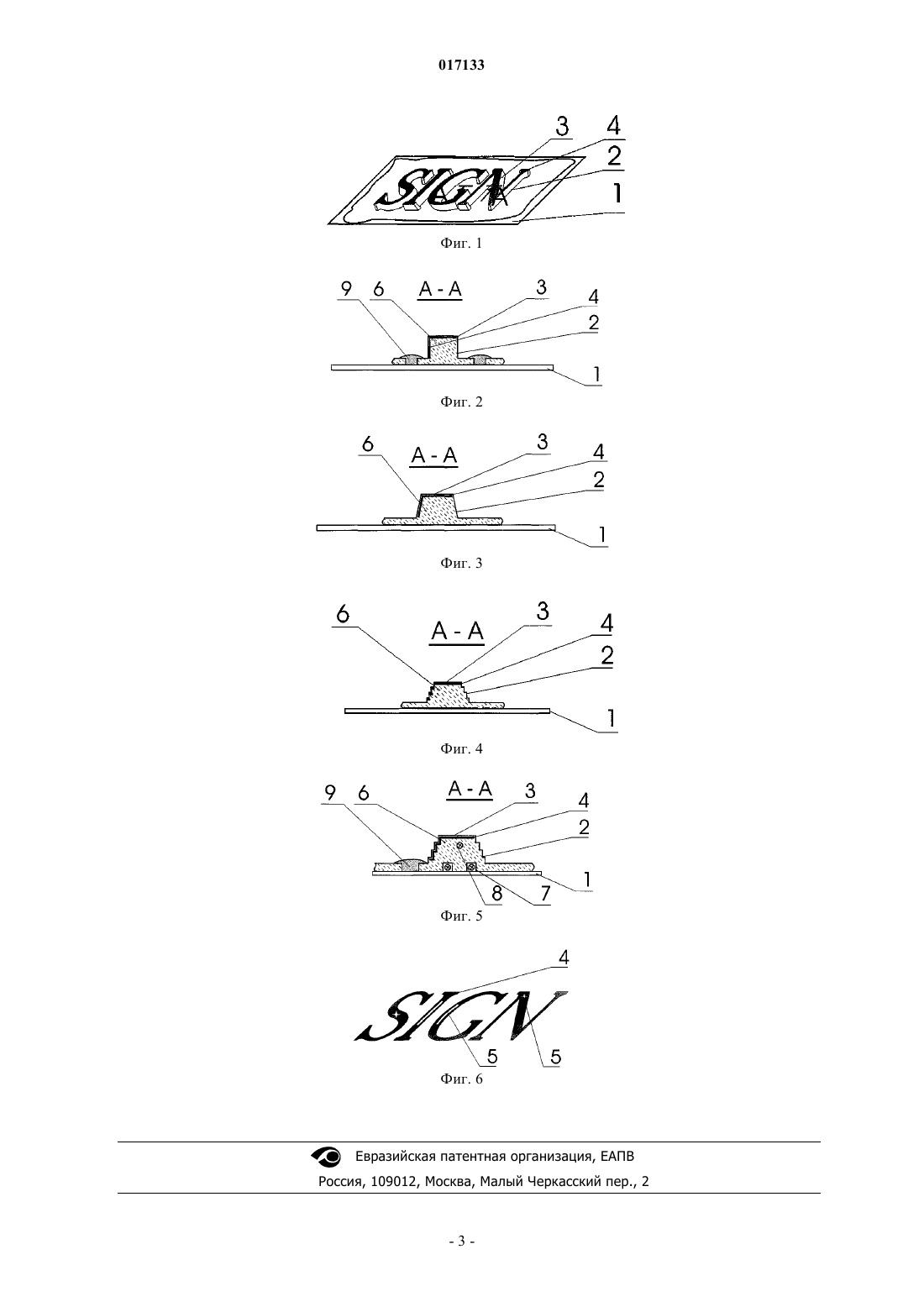

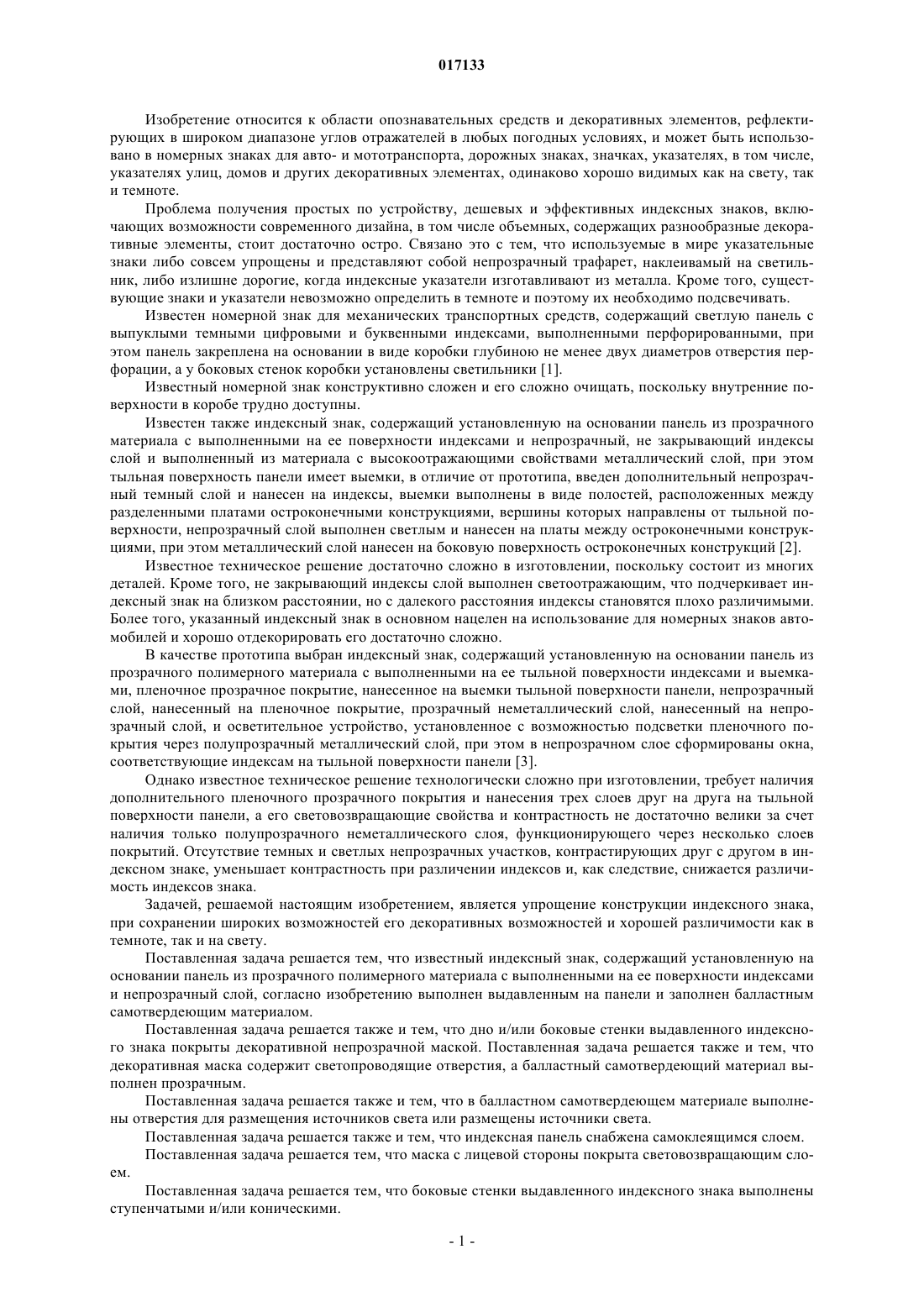

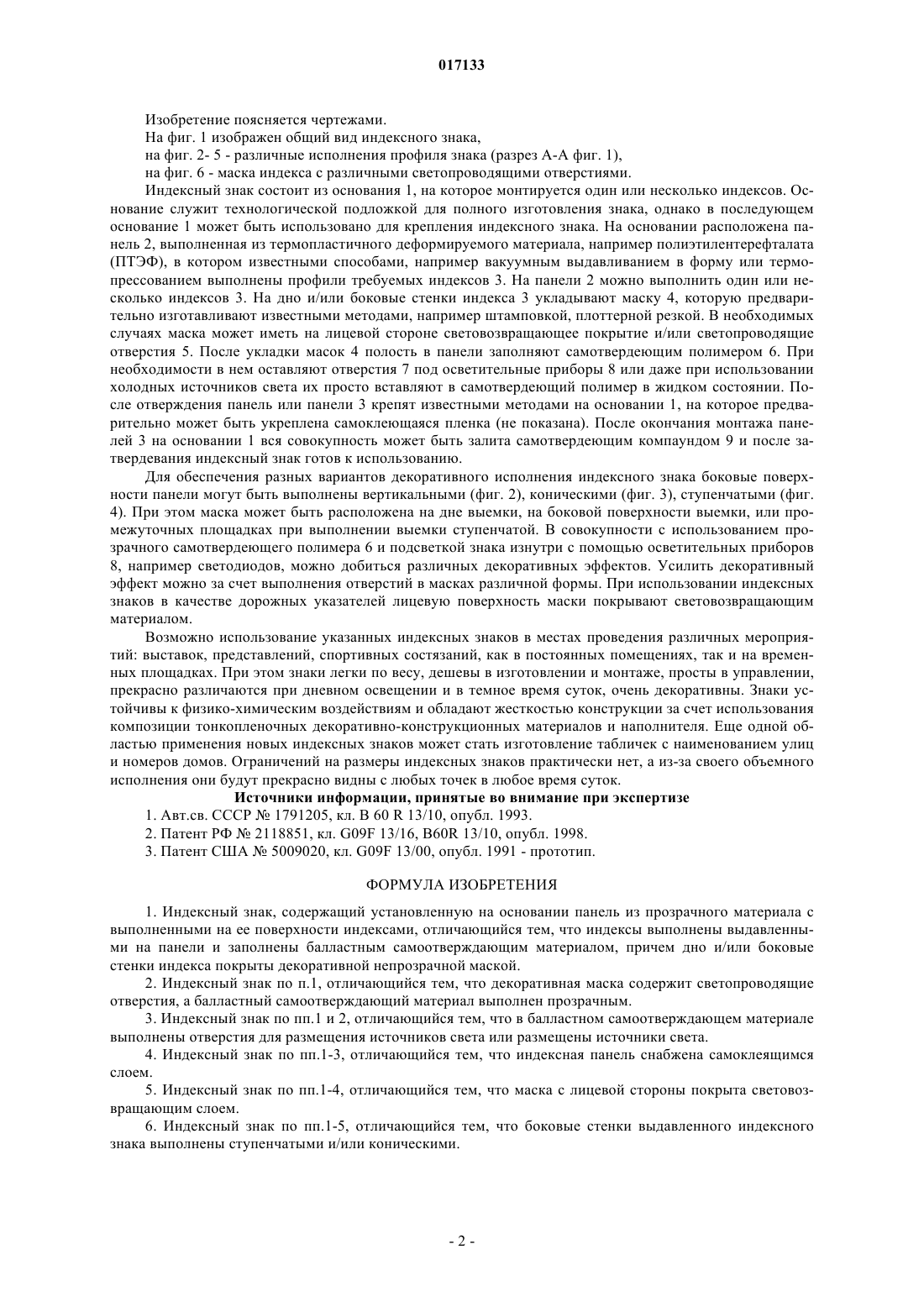

Изобретение относится к области опознавательных средств и декоративных элементов,рефлектирующих в широком диапазоне углов отражатели в любых погодных условиях, и может быть использовано в номерных знаках для авто- и мототранспорта, дорожных знаках, значках,указателях, в том числе, указателях улиц и домов и других декоративных элементах, одинаково хорошо видимых как на свету, так и темноте. Задачей, решаемой настоящим изобретением,является упрощение конструкции индексного знака при сохранении широких возможностей его декоративных возможностей и хорошей различимости как в темноте, так и на свету. Поставленная задача решается тем, что известный индексный знак, индексные знаки выполнены выдавленными на панели и заполнены балластным самотвердеющим материалом. Имеются и другие отличия от прототипа. Индексные знаки легки по весу, дешевы в изготовлении и монтаже, просты в управлении, прекрасно различаются при дневном освещении и в темное время суток, очень декоративны. Еще одной областью применения новых индексных знаков может стать изготовление табличек с наименованием улиц и номеров домов. Ограничений на размеры индексных знаков практически нет, а из-за своего объемного исполнения они будут прекрасно видны с любых точек в любое время суток.RU-A-2006106761 БЕЛЬСКИЙ ВЛАДИМИР ТЕРЕНТЬЕВИЧ (BY) 017133 Изобретение относится к области опознавательных средств и декоративных элементов, рефлектирующих в широком диапазоне углов отражателей в любых погодных условиях, и может быть использовано в номерных знаках для авто- и мототранспорта, дорожных знаках, значках, указателях, в том числе,указателях улиц, домов и других декоративных элементах, одинаково хорошо видимых как на свету, так и темноте. Проблема получения простых по устройству, дешевых и эффективных индексных знаков, включающих возможности современного дизайна, в том числе объемных, содержащих разнообразные декоративные элементы, стоит достаточно остро. Связано это с тем, что используемые в мире указательные знаки либо совсем упрощены и представляют собой непрозрачный трафарет, наклеивамый на светильник, либо излишне дорогие, когда индексные указатели изготавливают из металла. Кроме того, существующие знаки и указатели невозможно определить в темноте и поэтому их необходимо подсвечивать. Известен номерной знак для механических транспортных средств, содержащий светлую панель с выпуклыми темными цифровыми и буквенными индексами, выполненными перфорированными, при этом панель закреплена на основании в виде коробки глубиною не менее двух диаметров отверстия перфорации, а у боковых стенок коробки установлены светильники [1]. Известный номерной знак конструктивно сложен и его сложно очищать, поскольку внутренние поверхности в коробе трудно доступны. Известен также индексный знак, содержащий установленную на основании панель из прозрачного материала с выполненными на ее поверхности индексами и непрозрачный, не закрывающий индексы слой и выполненный из материала с высокоотражающими свойствами металлический слой, при этом тыльная поверхность панели имеет выемки, в отличие от прототипа, введен дополнительный непрозрачный темный слой и нанесен на индексы, выемки выполнены в виде полостей, расположенных между разделенными платами остроконечными конструкциями, вершины которых направлены от тыльной поверхности, непрозрачный слой выполнен светлым и нанесен на платы между остроконечными конструкциями, при этом металлический слой нанесен на боковую поверхность остроконечных конструкций [2]. Известное техническое решение достаточно сложно в изготовлении, поскольку состоит из многих деталей. Кроме того, не закрывающий индексы слой выполнен светоотражающим, что подчеркивает индексный знак на близком расстоянии, но с далекого расстояния индексы становятся плохо различимыми. Более того, указанный индексный знак в основном нацелен на использование для номерных знаков автомобилей и хорошо отдекорировать его достаточно сложно. В качестве прототипа выбран индексный знак, содержащий установленную на основании панель из прозрачного полимерного материала с выполненными на ее тыльной поверхности индексами и выемками, пленочное прозрачное покрытие, нанесенное на выемки тыльной поверхности панели, непрозрачный слой, нанесенный на пленочное покрытие, прозрачный неметаллический слой, нанесенный на непрозрачный слой, и осветительное устройство, установленное с возможностью подсветки пленочного покрытия через полупрозрачный металлический слой, при этом в непрозрачном слое сформированы окна,соответствующие индексам на тыльной поверхности панели [3]. Однако известное техническое решение технологически сложно при изготовлении, требует наличия дополнительного пленочного прозрачного покрытия и нанесения трех слоев друг на друга на тыльной поверхности панели, а его световозвращающие свойства и контрастность не достаточно велики за счет наличия только полупрозрачного неметаллического слоя, функционирующего через несколько слоев покрытий. Отсутствие темных и светлых непрозрачных участков, контрастирующих друг с другом в индексном знаке, уменьшает контрастность при различении индексов и, как следствие, снижается различимость индексов знака. Задачей, решаемой настоящим изобретением, является упрощение конструкции индексного знака,при сохранении широких возможностей его декоративных возможностей и хорошей различимости как в темноте, так и на свету. Поставленная задача решается тем, что известный индексный знак, содержащий установленную на основании панель из прозрачного полимерного материала с выполненными на ее поверхности индексами и непрозрачный слой, согласно изобретению выполнен выдавленным на панели и заполнен балластным самотвердеющим материалом. Поставленная задача решается также и тем, что дно и/или боковые стенки выдавленного индексного знака покрыты декоративной непрозрачной маской. Поставленная задача решается также и тем, что декоративная маска содержит светопроводящие отверстия, а балластный самотвердеющий материал выполнен прозрачным. Поставленная задача решается также и тем, что в балластном самотвердеющем материале выполнены отверстия для размещения источников света или размещены источники света. Поставленная задача решается также и тем, что индексная панель снабжена самоклеящимся слоем. Поставленная задача решается тем, что маска с лицевой стороны покрыта световозвращающим слоем. Поставленная задача решается тем, что боковые стенки выдавленного индексного знака выполнены ступенчатыми и/или коническими.-1 017133 Изобретение поясняется чертежами. На фиг. 1 изображен общий вид индексного знака,на фиг. 2- 5 - различные исполнения профиля знака (разрез А-А фиг. 1),на фиг. 6 - маска индекса с различными светопроводящими отверстиями. Индексный знак состоит из основания 1, на которое монтируется один или несколько индексов. Основание служит технологической подложкой для полного изготовления знака, однако в последующем основание 1 может быть использовано для крепления индексного знака. На основании расположена панель 2, выполненная из термопластичного деформируемого материала, например полиэтилентерефталата(ПТЭФ), в котором известными способами, например вакуумным выдавливанием в форму или термопрессованием выполнены профили требуемых индексов 3. На панели 2 можно выполнить один или несколько индексов 3. На дно и/или боковые стенки индекса 3 укладывают маску 4, которую предварительно изготавливают известными методами, например штамповкой, плоттерной резкой. В необходимых случаях маска может иметь на лицевой стороне световозвращающее покрытие и/или светопроводящие отверстия 5. После укладки масок 4 полость в панели заполняют самотвердеющим полимером 6. При необходимости в нем оставляют отверстия 7 под осветительные приборы 8 или даже при использовании холодных источников света их просто вставляют в самотвердеющий полимер в жидком состоянии. После отверждения панель или панели 3 крепят известными методами на основании 1, на которое предварительно может быть укреплена самоклеющаяся пленка (не показана). После окончания монтажа панелей 3 на основании 1 вся совокупность может быть залита самотвердеющим компаундом 9 и после затвердевания индексный знак готов к использованию. Для обеспечения разных вариантов декоративного исполнения индексного знака боковые поверхности панели могут быть выполнены вертикальными (фиг. 2), коническими (фиг. 3), ступенчатыми (фиг. 4). При этом маска может быть расположена на дне выемки, на боковой поверхности выемки, или промежуточных площадках при выполнении выемки ступенчатой. В совокупности с использованием прозрачного самотвердеющего полимера 6 и подсветкой знака изнутри с помощью осветительных приборов 8, например светодиодов, можно добиться различных декоративных эффектов. Усилить декоративный эффект можно за счет выполнения отверстий в масках различной формы. При использовании индексных знаков в качестве дорожных указателей лицевую поверхность маски покрывают световозвращающим материалом. Возможно использование указанных индексных знаков в местах проведения различных мероприятий: выставок, представлений, спортивных состязаний, как в постоянных помещениях, так и на временных площадках. При этом знаки легки по весу, дешевы в изготовлении и монтаже, просты в управлении,прекрасно различаются при дневном освещении и в темное время суток, очень декоративны. Знаки устойчивы к физико-химическим воздействиям и обладают жесткостью конструкции за счет использования композиции тонкопленочных декоративно-конструкционных материалов и наполнителя. Еще одной областью применения новых индексных знаков может стать изготовление табличек с наименованием улиц и номеров домов. Ограничений на размеры индексных знаков практически нет, а из-за своего объемного исполнения они будут прекрасно видны с любых точек в любое время суток. Источники информации, принятые во внимание при экспертизе 1. Авт.св. СССР 1791205, кл. В 60 R 13/10, опубл. 1993. 2. Патент РФ 2118851, кл. G09F 13/16, B60R 13/10, опубл. 1998. 3. Патент США 5009020, кл. G09F 13/00, опубл. 1991 - прототип. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Индексный знак, содержащий установленную на основании панель из прозрачного материала с выполненными на ее поверхности индексами, отличающийся тем, что индексы выполнены выдавленными на панели и заполнены балластным самоотверждающим материалом, причем дно и/или боковые стенки индекса покрыты декоративной непрозрачной маской. 2. Индексный знак по п.1, отличающийся тем, что декоративная маска содержит светопроводящие отверстия, а балластный самоотверждающий материал выполнен прозрачным. 3. Индексный знак по пп.1 и 2, отличающийся тем, что в балластном самоотверждающем материале выполнены отверстия для размещения источников света или размещены источники света. 4. Индексный знак по пп.1-3, отличающийся тем, что индексная панель снабжена самоклеящимся слоем. 5. Индексный знак по пп.1-4, отличающийся тем, что маска с лицевой стороны покрыта световозвращающим слоем. 6. Индексный знак по пп.1-5, отличающийся тем, что боковые стенки выдавленного индексного знака выполнены ступенчатыми и/или коническими.
