Капустоуборочный комбайн

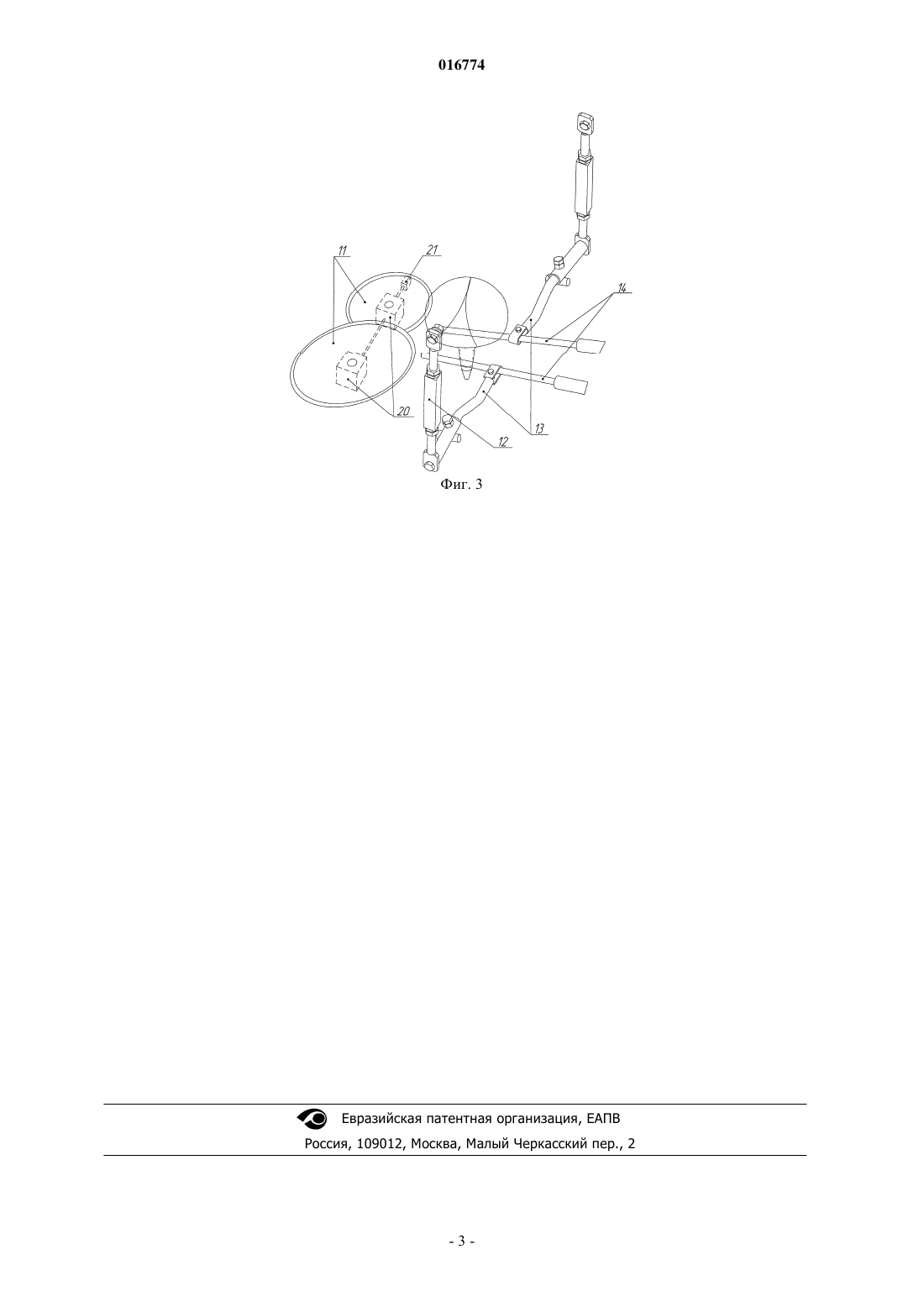

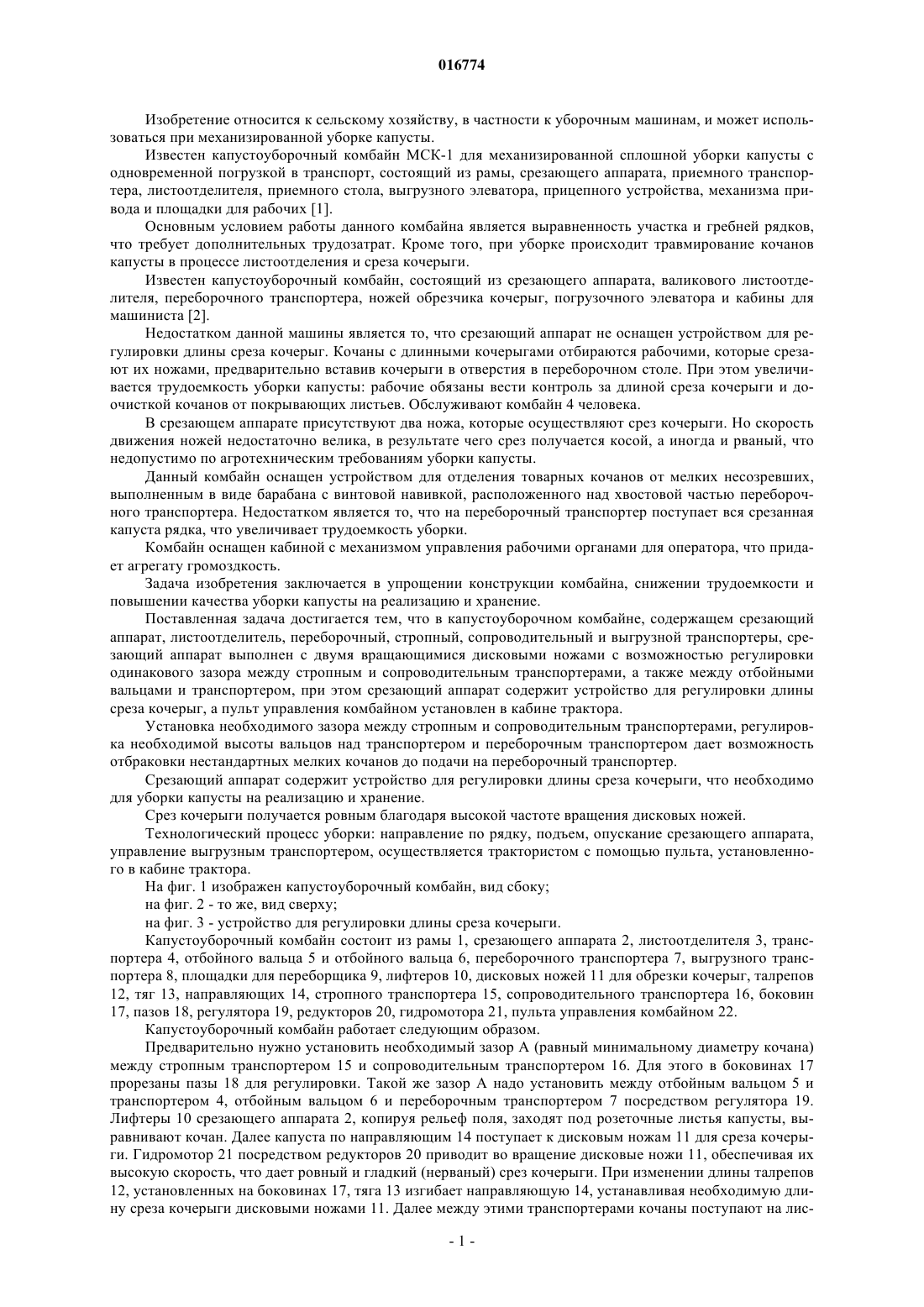

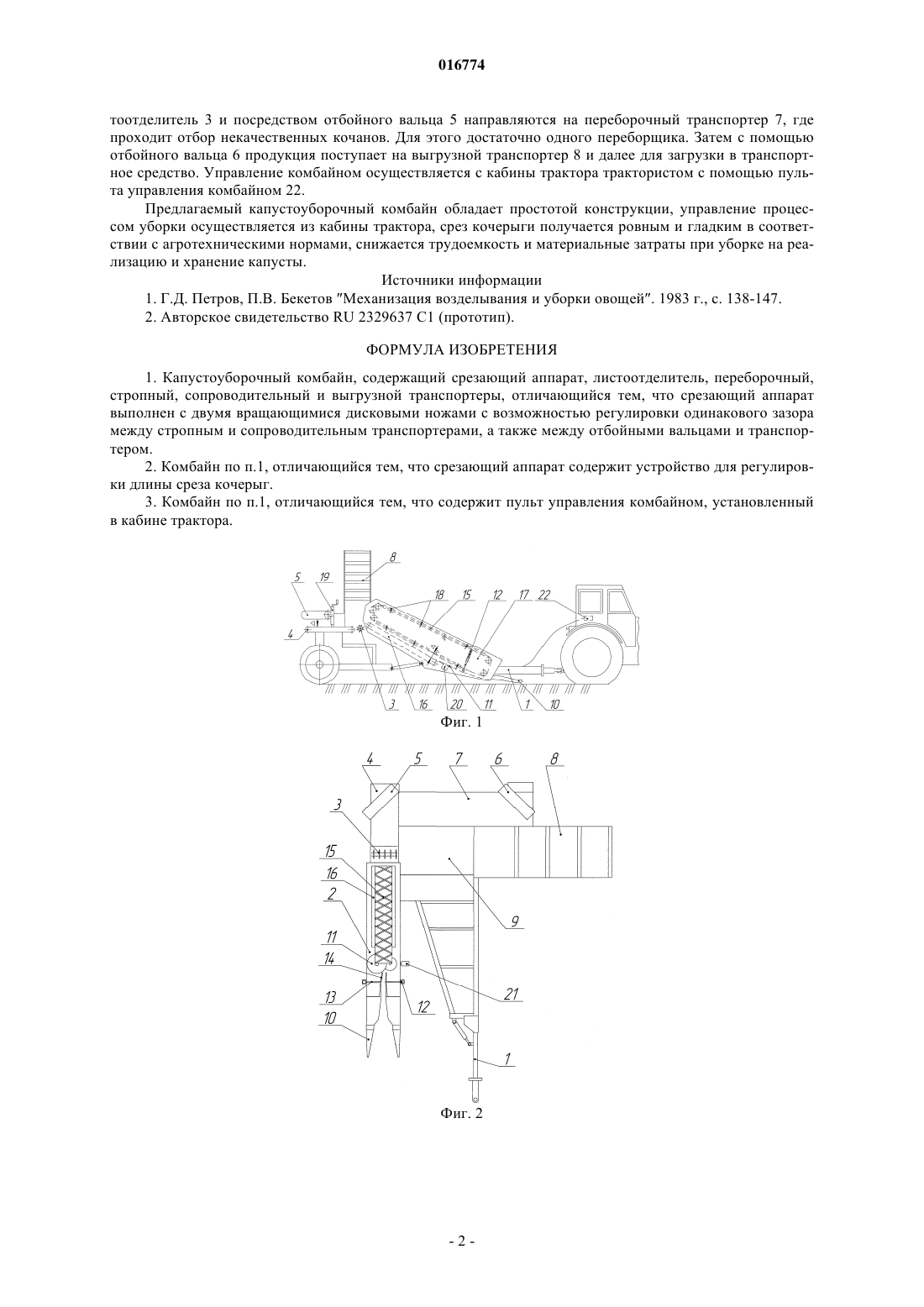

Изобретение относится к сельскому хозяйству, в частности к уборочным машинам, и может использоваться при механизированной уборке капусты. Задача изобретения заключается в упрощении конструкции комбайна, снижении трудоемкости и повышении качества уборки капусты на реализацию и хранение. Поставленная задача достигается тем, что в капустоуборочном комбайне, содержащем срезающий аппарат, листоотделитель, переборочный,стропный, сопроводительный и выгрузной транспортеры, срезающий аппарат выполнен с двумя вращающимися дисковыми ножами с возможностью регулировки одинакового зазора между стропным и сопроводительным транспортерами, а также между отбойными вальцами и транспортером, при этом срезающий аппарат содержит устройство для регулировки длины среза кочерыг, а пульт управления комбайном установлен в кабине трактора. Предлагаемый капустоуборочный комбайн обладает простотой конструкции, управление процессом уборки осуществляется из кабины трактора, срез кочерыги получается ровным и гладким в соответствии с агротехническими нормами, снижается трудоемкость и материальные затраты при уборке на реализацию и хранение капусты."НАУЧНО-ПРАКТИЧЕСКИЙ ЦЕНТР НАЦИОНАЛЬНОЙ АКАДЕМИИ НАУК БЕЛАРУСИ ПО МЕХАНИЗАЦИИ СЕЛЬСКОГО ХОЗЯЙСТВА" (BY) 016774 Изобретение относится к сельскому хозяйству, в частности к уборочным машинам, и может использоваться при механизированной уборке капусты. Известен капустоуборочный комбайн МСК-1 для механизированной сплошной уборки капусты с одновременной погрузкой в транспорт, состоящий из рамы, срезающего аппарата, приемного транспортера, листоотделителя, приемного стола, выгрузного элеватора, прицепного устройства, механизма привода и площадки для рабочих [1]. Основным условием работы данного комбайна является выравненность участка и гребней рядков,что требует дополнительных трудозатрат. Кроме того, при уборке происходит травмирование кочанов капусты в процессе листоотделения и среза кочерыги. Известен капустоуборочный комбайн, состоящий из срезающего аппарата, валикового листоотделителя, переборочного транспортера, ножей обрезчика кочерыг, погрузочного элеватора и кабины для машиниста [2]. Недостатком данной машины является то, что срезающий аппарат не оснащен устройством для регулировки длины среза кочерыг. Кочаны с длинными кочерыгами отбираются рабочими, которые срезают их ножами, предварительно вставив кочерыги в отверстия в переборочном столе. При этом увеличивается трудоемкость уборки капусты: рабочие обязаны вести контроль за длиной среза кочерыги и доочисткой кочанов от покрывающих листьев. Обслуживают комбайн 4 человека. В срезающем аппарате присутствуют два ножа, которые осуществляют срез кочерыги. Но скорость движения ножей недостаточно велика, в результате чего срез получается косой, а иногда и рваный, что недопустимо по агротехническим требованиям уборки капусты. Данный комбайн оснащен устройством для отделения товарных кочанов от мелких несозревших,выполненным в виде барабана с винтовой навивкой, расположенного над хвостовой частью переборочного транспортера. Недостатком является то, что на переборочный транспортер поступает вся срезанная капуста рядка, что увеличивает трудоемкость уборки. Комбайн оснащен кабиной с механизмом управления рабочими органами для оператора, что придает агрегату громоздкость. Задача изобретения заключается в упрощении конструкции комбайна, снижении трудоемкости и повышении качества уборки капусты на реализацию и хранение. Поставленная задача достигается тем, что в капустоуборочном комбайне, содержащем срезающий аппарат, листоотделитель, переборочный, стропный, сопроводительный и выгрузной транспортеры, срезающий аппарат выполнен с двумя вращающимися дисковыми ножами с возможностью регулировки одинакового зазора между стропным и сопроводительным транспортерами, а также между отбойными вальцами и транспортером, при этом срезающий аппарат содержит устройство для регулировки длины среза кочерыг, а пульт управления комбайном установлен в кабине трактора. Установка необходимого зазора между стропным и сопроводительным транспортерами, регулировка необходимой высоты вальцов над транспортером и переборочным транспортером дает возможность отбраковки нестандартных мелких кочанов до подачи на переборочный транспортер. Срезающий аппарат содержит устройство для регулировки длины среза кочерыги, что необходимо для уборки капусты на реализацию и хранение. Срез кочерыги получается ровным благодаря высокой частоте вращения дисковых ножей. Технологический процесс уборки: направление по рядку, подъем, опускание срезающего аппарата,управление выгрузным транспортером, осуществляется трактористом с помощью пульта, установленного в кабине трактора. На фиг. 1 изображен капустоуборочный комбайн, вид сбоку; на фиг. 2 - то же, вид сверху; на фиг. 3 - устройство для регулировки длины среза кочерыги. Капустоуборочный комбайн состоит из рамы 1, срезающего аппарата 2, листоотделителя 3, транспортера 4, отбойного вальца 5 и отбойного вальца 6, переборочного транспортера 7, выгрузного транспортера 8, площадки для переборщика 9, лифтеров 10, дисковых ножей 11 для обрезки кочерыг, талрепов 12, тяг 13, направляющих 14, стропного транспортера 15, сопроводительного транспортера 16, боковин 17, пазов 18, регулятора 19, редукторов 20, гидромотора 21, пульта управления комбайном 22. Капустоуборочный комбайн работает следующим образом. Предварительно нужно установить необходимый зазор А (равный минимальному диаметру кочана) между стропным транспортером 15 и сопроводительным транспортером 16. Для этого в боковинах 17 прорезаны пазы 18 для регулировки. Такой же зазор А надо установить между отбойным вальцом 5 и транспортером 4, отбойным вальцом 6 и переборочным транспортером 7 посредством регулятора 19. Лифтеры 10 срезающего аппарата 2, копируя рельеф поля, заходят под розеточные листья капусты, выравнивают кочан. Далее капуста по направляющим 14 поступает к дисковым ножам 11 для среза кочерыги. Гидромотор 21 посредством редукторов 20 приводит во вращение дисковые ножи 11, обеспечивая их высокую скорость, что дает ровный и гладкий (нерваный) срез кочерыги. При изменении длины талрепов 12, установленных на боковинах 17, тяга 13 изгибает направляющую 14, устанавливая необходимую длину среза кочерыги дисковыми ножами 11. Далее между этими транспортерами кочаны поступают на лис-1 016774 тоотделитель 3 и посредством отбойного вальца 5 направляются на переборочный транспортер 7, где проходит отбор некачественных кочанов. Для этого достаточно одного переборщика. Затем с помощью отбойного вальца 6 продукция поступает на выгрузной транспортер 8 и далее для загрузки в транспортное средство. Управление комбайном осуществляется с кабины трактора трактористом с помощью пульта управления комбайном 22. Предлагаемый капустоуборочный комбайн обладает простотой конструкции, управление процессом уборки осуществляется из кабины трактора, срез кочерыги получается ровным и гладким в соответствии с агротехническими нормами, снижается трудоемкость и материальные затраты при уборке на реализацию и хранение капусты. Источники информации 1. Г.Д. Петров, П.В. Бекетов Механизация возделывания и уборки овощей. 1983 г., с. 138-147. 2. Авторское свидетельство RU 2329637 С 1 (прототип). ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Капустоуборочный комбайн, содержащий срезающий аппарат, листоотделитель, переборочный,стропный, сопроводительный и выгрузной транспортеры, отличающийся тем, что срезающий аппарат выполнен с двумя вращающимися дисковыми ножами с возможностью регулировки одинакового зазора между стропным и сопроводительным транспортерами, а также между отбойными вальцами и транспортером. 2. Комбайн по п.1, отличающийся тем, что срезающий аппарат содержит устройство для регулировки длины среза кочерыг. 3. Комбайн по п.1, отличающийся тем, что содержит пульт управления комбайном, установленный в кабине трактора.
