Механизм для преобразования возвратно-вращательного движения в одностороннее вращательное

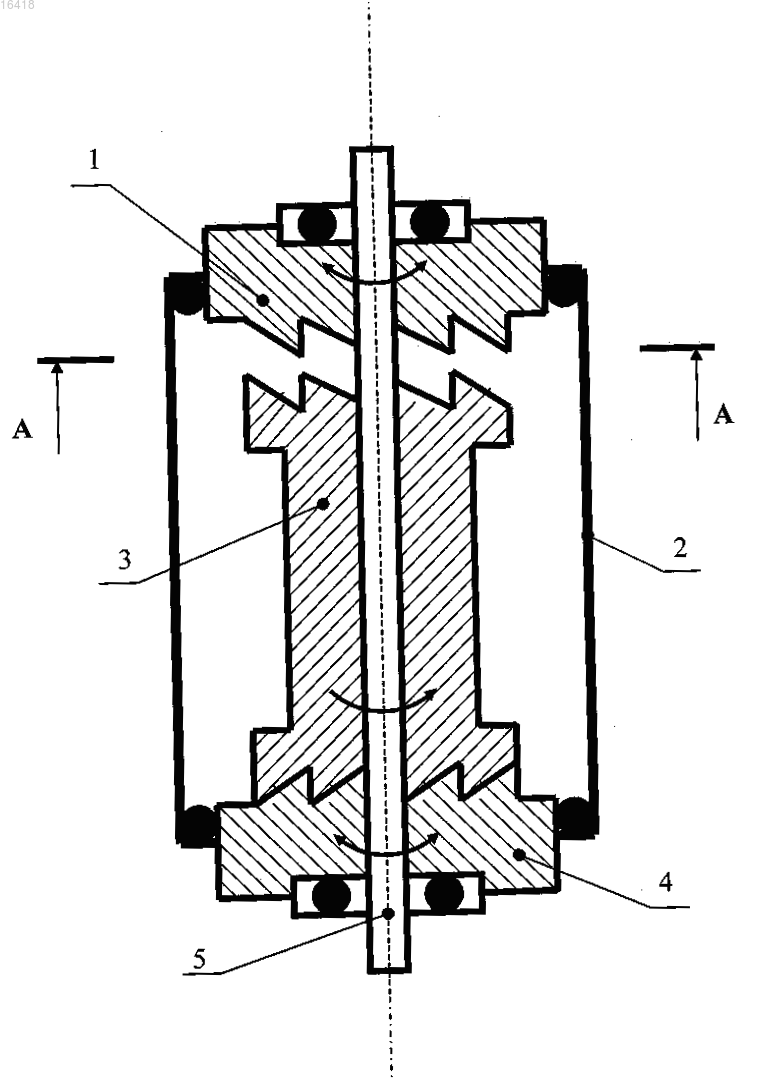

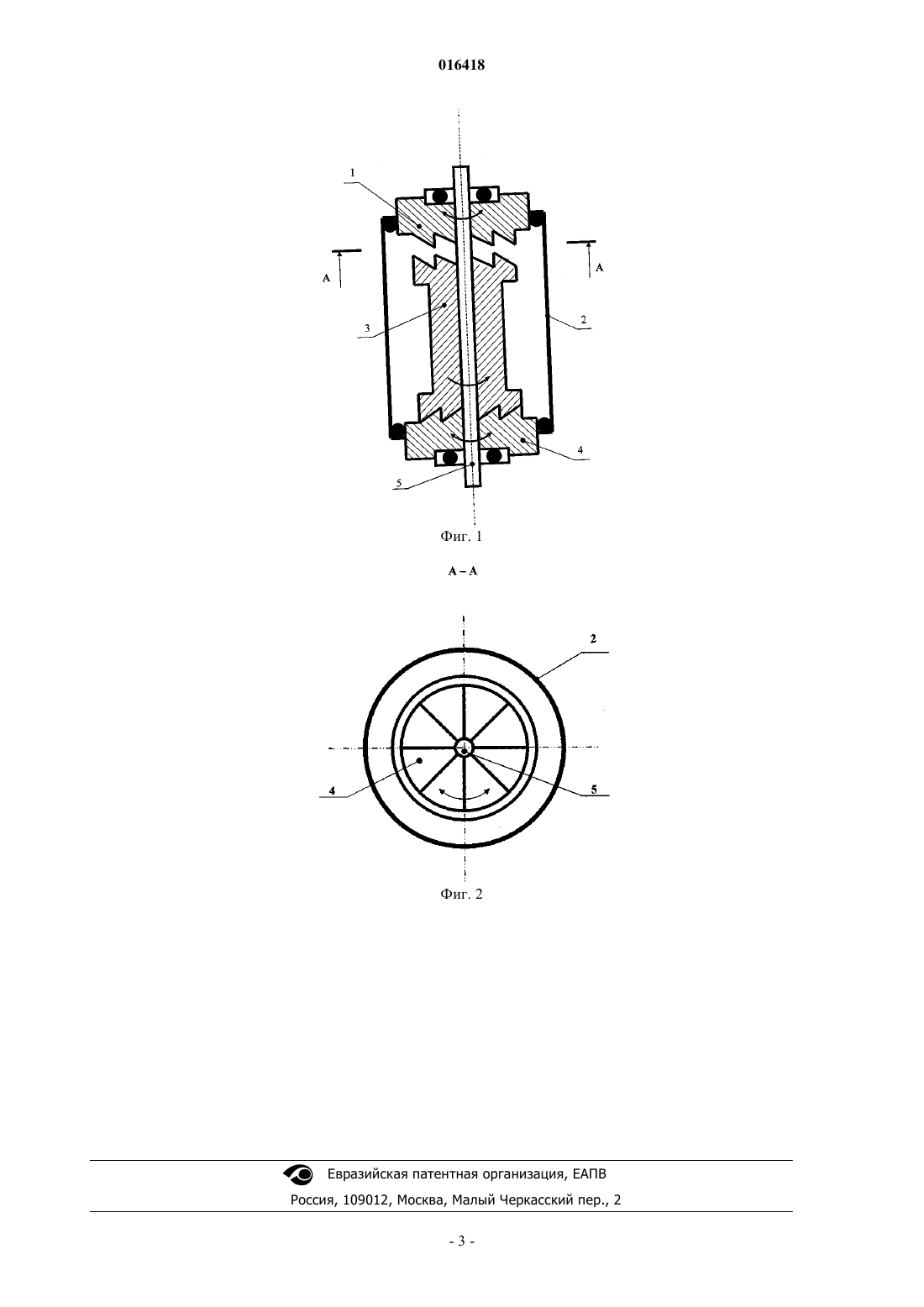

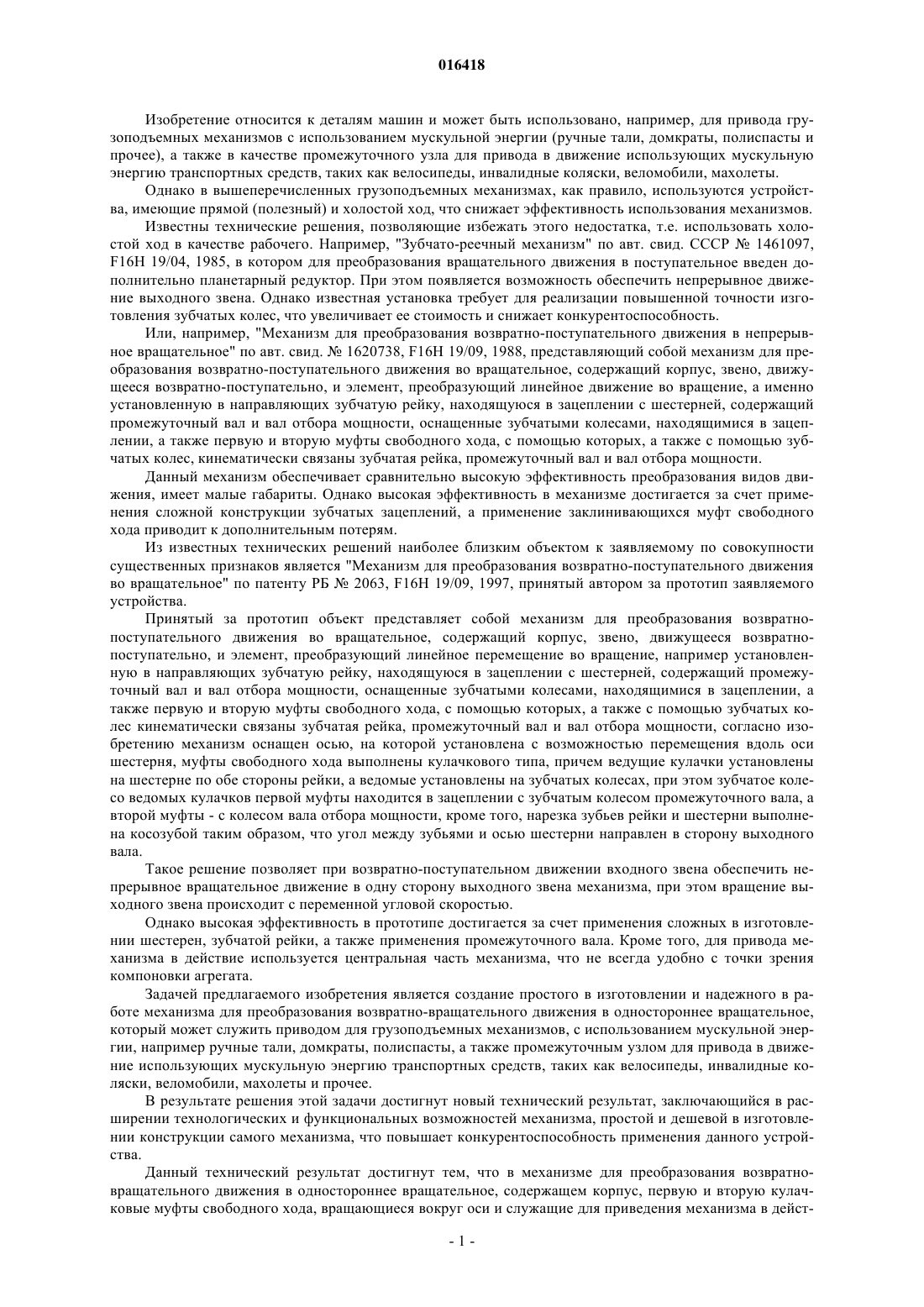

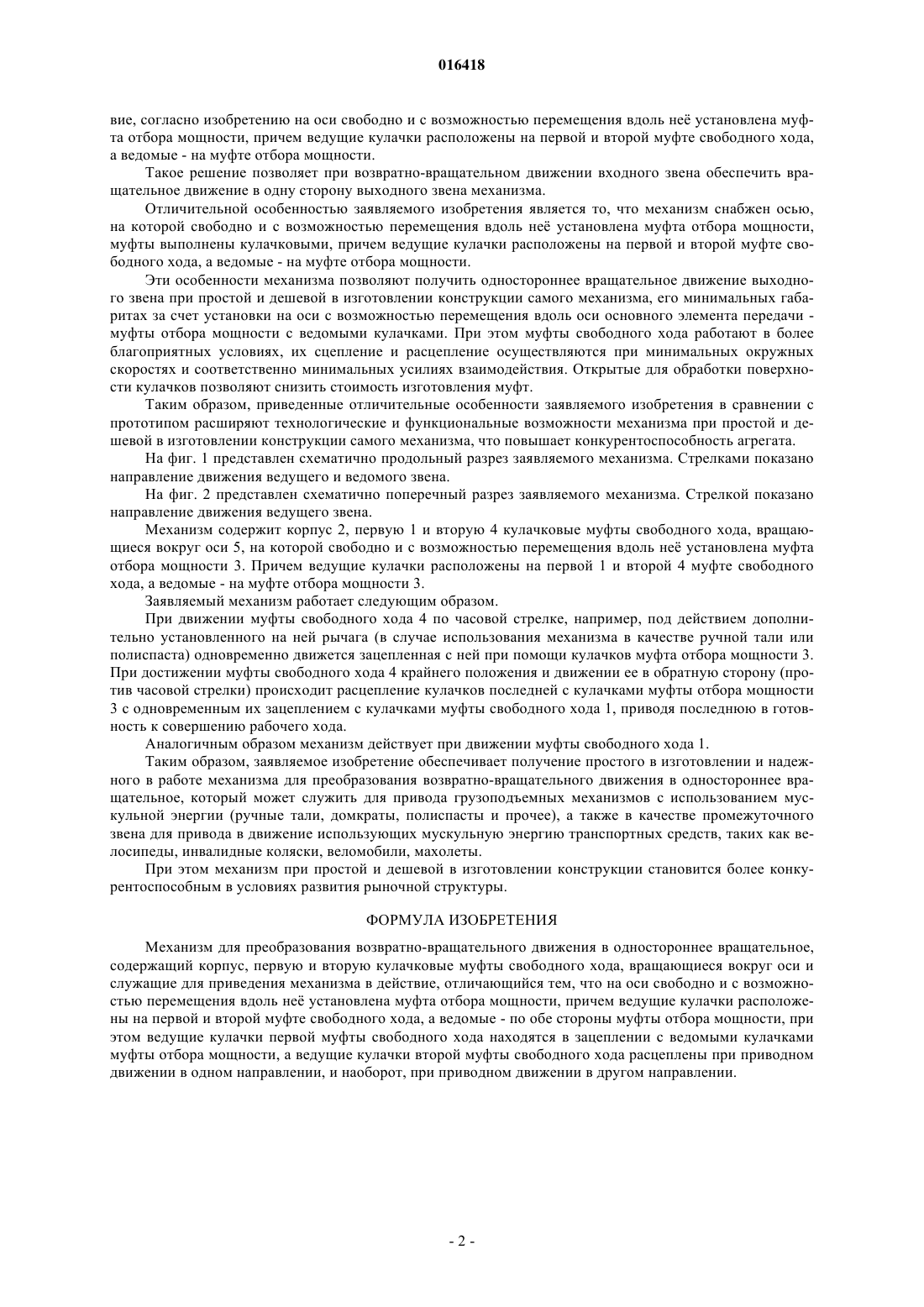

МЕХАНИЗМ ДЛЯ ПРЕОБРАЗОВАНИЯ ВОЗВРАТНО-ВРАЩАТЕЛЬНОГО ДВИЖЕНИЯ В ОДНОСТОРОННЕЕ ВРАЩАТЕЛЬНОЕ Изобретение относится к деталям машин и может быть использовано, например, для привода грузоподъемных механизмов с использованием мускульной энергии (ручные тали, домкраты,полиспасты и прочее), а также в качестве промежуточного узла для привода в движение использующих мускульную энергию транспортных средств, таких как велосипеды, инвалидные коляски, веломобили, махолеты. Механизм содержит корпус 2, первую 1 и вторую 4 кулачковые муфты свободного хода, вращающиеся вокруг оси 5 и служащие для приведения механизма в действие. На оси свободно и с возможностью перемещения вдоль не установлена кулачковая муфта отбора мощности 3. При этом ведущие кулачки расположены на первой 1 и второй 4 муфте свободного хода, а ведомые - на муфте отбора мощности 3. Изобретение относится к деталям машин и может быть использовано, например, для привода грузоподъемных механизмов с использованием мускульной энергии (ручные тали, домкраты, полиспасты и прочее), а также в качестве промежуточного узла для привода в движение использующих мускульную энергию транспортных средств, таких как велосипеды, инвалидные коляски, веломобили, махолеты. 016418 Изобретение относится к деталям машин и может быть использовано, например, для привода грузоподъемных механизмов с использованием мускульной энергии (ручные тали, домкраты, полиспасты и прочее), а также в качестве промежуточного узла для привода в движение использующих мускульную энергию транспортных средств, таких как велосипеды, инвалидные коляски, веломобили, махолеты. Однако в вышеперечисленных грузоподъемных механизмах, как правило, используются устройства, имеющие прямой (полезный) и холостой ход, что снижает эффективность использования механизмов. Известны технические решения, позволяющие избежать этого недостатка, т.е. использовать холостой ход в качестве рабочего. Например, "Зубчато-реечный механизм" по авт. свид. СССР 1461097,F16H 19/04, 1985, в котором для преобразования вращательного движения в поступательное введен дополнительно планетарный редуктор. При этом появляется возможность обеспечить непрерывное движение выходного звена. Однако известная установка требует для реализации повышенной точности изготовления зубчатых колес, что увеличивает ее стоимость и снижает конкурентоспособность. Или, например, "Механизм для преобразования возвратно-поступательного движения в непрерывное вращательное" по авт. свид.1620738, F16H 19/09, 1988, представляющий собой механизм для преобразования возвратно-поступательного движения во вращательное, содержащий корпус, звено, движущееся возвратно-поступательно, и элемент, преобразующий линейное движение во вращение, а именно установленную в направляющих зубчатую рейку, находящуюся в зацеплении с шестерней, содержащий промежуточный вал и вал отбора мощности, оснащенные зубчатыми колесами, находящимися в зацеплении, а также первую и вторую муфты свободного хода, с помощью которых, а также с помощью зубчатых колес, кинематически связаны зубчатая рейка, промежуточный вал и вал отбора мощности. Данный механизм обеспечивает сравнительно высокую эффективность преобразования видов движения, имеет малые габариты. Однако высокая эффективность в механизме достигается за счет применения сложной конструкции зубчатых зацеплений, а применение заклинивающихся муфт свободного хода приводит к дополнительным потерям. Из известных технических решений наиболее близким объектом к заявляемому по совокупности существенных признаков является "Механизм для преобразования возвратно-поступательного движения во вращательное" по патенту РБ 2063, F16 Н 19/09, 1997, принятый автором за прототип заявляемого устройства. Принятый за прототип объект представляет собой механизм для преобразования возвратнопоступательного движения во вращательное, содержащий корпус, звено, движущееся возвратнопоступательно, и элемент, преобразующий линейное перемещение во вращение, например установленную в направляющих зубчатую рейку, находящуюся в зацеплении с шестерней, содержащий промежуточный вал и вал отбора мощности, оснащенные зубчатыми колесами, находящимися в зацеплении, а также первую и вторую муфты свободного хода, с помощью которых, а также с помощью зубчатых колес кинематически связаны зубчатая рейка, промежуточный вал и вал отбора мощности, согласно изобретению механизм оснащен осью, на которой установлена с возможностью перемещения вдоль оси шестерня, муфты свободного хода выполнены кулачкового типа, причем ведущие кулачки установлены на шестерне по обе стороны рейки, а ведомые установлены на зубчатых колесах, при этом зубчатое колесо ведомых кулачков первой муфты находится в зацеплении с зубчатым колесом промежуточного вала, а второй муфты - с колесом вала отбора мощности, кроме того, нарезка зубьев рейки и шестерни выполнена косозубой таким образом, что угол между зубьями и осью шестерни направлен в сторону выходного вала. Такое решение позволяет при возвратно-поступательном движении входного звена обеспечить непрерывное вращательное движение в одну сторону выходного звена механизма, при этом вращение выходного звена происходит с переменной угловой скоростью. Однако высокая эффективность в прототипе достигается за счет применения сложных в изготовлении шестерен, зубчатой рейки, а также применения промежуточного вала. Кроме того, для привода механизма в действие используется центральная часть механизма, что не всегда удобно с точки зрения компоновки агрегата. Задачей предлагаемого изобретения является создание простого в изготовлении и надежного в работе механизма для преобразования возвратно-вращательного движения в одностороннее вращательное,который может служить приводом для грузоподъемных механизмов, с использованием мускульной энергии, например ручные тали, домкраты, полиспасты, а также промежуточным узлом для привода в движение использующих мускульную энергию транспортных средств, таких как велосипеды, инвалидные коляски, веломобили, махолеты и прочее. В результате решения этой задачи достигнут новый технический результат, заключающийся в расширении технологических и функциональных возможностей механизма, простой и дешевой в изготовлении конструкции самого механизма, что повышает конкурентоспособность применения данного устройства. Данный технический результат достигнут тем, что в механизме для преобразования возвратновращательного движения в одностороннее вращательное, содержащем корпус, первую и вторую кулачковые муфты свободного хода, вращающиеся вокруг оси и служащие для приведения механизма в дейст-1 016418 вие, согласно изобретению на оси свободно и с возможностью перемещения вдоль не установлена муфта отбора мощности, причем ведущие кулачки расположены на первой и второй муфте свободного хода,а ведомые - на муфте отбора мощности. Такое решение позволяет при возвратно-вращательном движении входного звена обеспечить вращательное движение в одну сторону выходного звена механизма. Отличительной особенностью заявляемого изобретения является то, что механизм снабжен осью,на которой свободно и с возможностью перемещения вдоль не установлена муфта отбора мощности,муфты выполнены кулачковыми, причем ведущие кулачки расположены на первой и второй муфте свободного хода, а ведомые - на муфте отбора мощности. Эти особенности механизма позволяют получить одностороннее вращательное движение выходного звена при простой и дешевой в изготовлении конструкции самого механизма, его минимальных габаритах за счет установки на оси с возможностью перемещения вдоль оси основного элемента передачи муфты отбора мощности с ведомыми кулачками. При этом муфты свободного хода работают в более благоприятных условиях, их сцепление и расцепление осуществляются при минимальных окружных скоростях и соответственно минимальных усилиях взаимодействия. Открытые для обработки поверхности кулачков позволяют снизить стоимость изготовления муфт. Таким образом, приведенные отличительные особенности заявляемого изобретения в сравнении с прототипом расширяют технологические и функциональные возможности механизма при простой и дешевой в изготовлении конструкции самого механизма, что повышает конкурентоспособность агрегата. На фиг. 1 представлен схематично продольный разрез заявляемого механизма. Стрелками показано направление движения ведущего и ведомого звена. На фиг. 2 представлен схематично поперечный разрез заявляемого механизма. Стрелкой показано направление движения ведущего звена. Механизм содержит корпус 2, первую 1 и вторую 4 кулачковые муфты свободного хода, вращающиеся вокруг оси 5, на которой свободно и с возможностью перемещения вдоль не установлена муфта отбора мощности 3. Причем ведущие кулачки расположены на первой 1 и второй 4 муфте свободного хода, а ведомые - на муфте отбора мощности 3. Заявляемый механизм работает следующим образом. При движении муфты свободного хода 4 по часовой стрелке, например, под действием дополнительно установленного на ней рычага (в случае использования механизма в качестве ручной тали или полиспаста) одновременно движется зацепленная с ней при помощи кулачков муфта отбора мощности 3. При достижении муфты свободного хода 4 крайнего положения и движении ее в обратную сторону (против часовой стрелки) происходит расцепление кулачков последней с кулачками муфты отбора мощности 3 с одновременным их зацеплением с кулачками муфты свободного хода 1, приводя последнюю в готовность к совершению рабочего хода. Аналогичным образом механизм действует при движении муфты свободного хода 1. Таким образом, заявляемое изобретение обеспечивает получение простого в изготовлении и надежного в работе механизма для преобразования возвратно-вращательного движения в одностороннее вращательное, который может служить для привода грузоподъемных механизмов с использованием мускульной энергии (ручные тали, домкраты, полиспасты и прочее), а также в качестве промежуточного звена для привода в движение использующих мускульную энергию транспортных средств, таких как велосипеды, инвалидные коляски, веломобили, махолеты. При этом механизм при простой и дешевой в изготовлении конструкции становится более конкурентоспособным в условиях развития рыночной структуры. ФОРМУЛА ИЗОБРЕТЕНИЯ Механизм для преобразования возвратно-вращательного движения в одностороннее вращательное,содержащий корпус, первую и вторую кулачковые муфты свободного хода, вращающиеся вокруг оси и служащие для приведения механизма в действие, отличающийся тем, что на оси свободно и с возможностью перемещения вдоль не установлена муфта отбора мощности, причем ведущие кулачки расположены на первой и второй муфте свободного хода, а ведомые - по обе стороны муфты отбора мощности, при этом ведущие кулачки первой муфты свободного хода находятся в зацеплении с ведомыми кулачками муфты отбора мощности, а ведущие кулачки второй муфты свободного хода расцеплены при приводном движении в одном направлении, и наоборот, при приводном движении в другом направлении.
