Воздухонагреватель

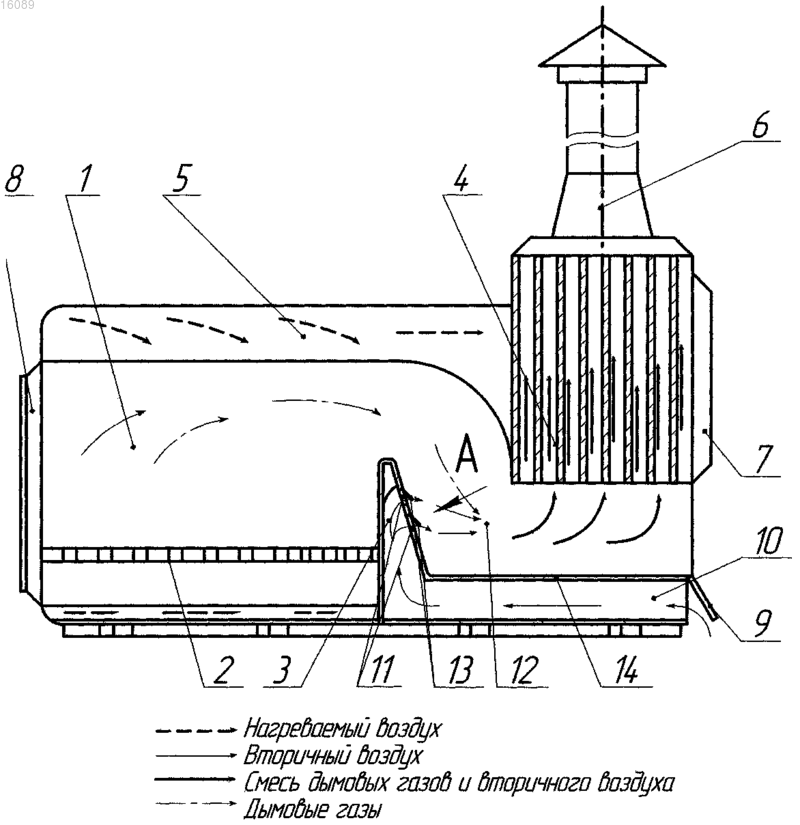

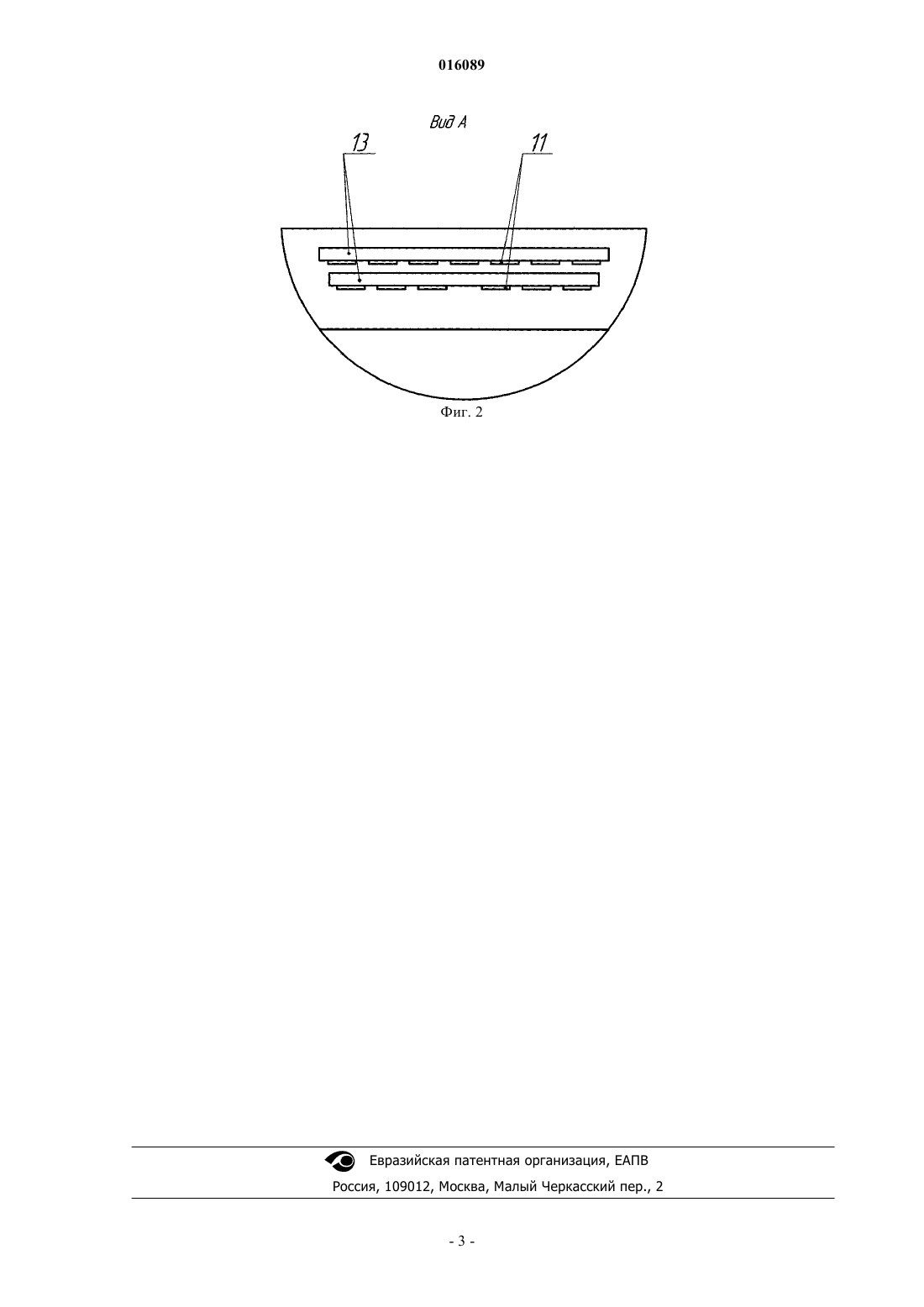

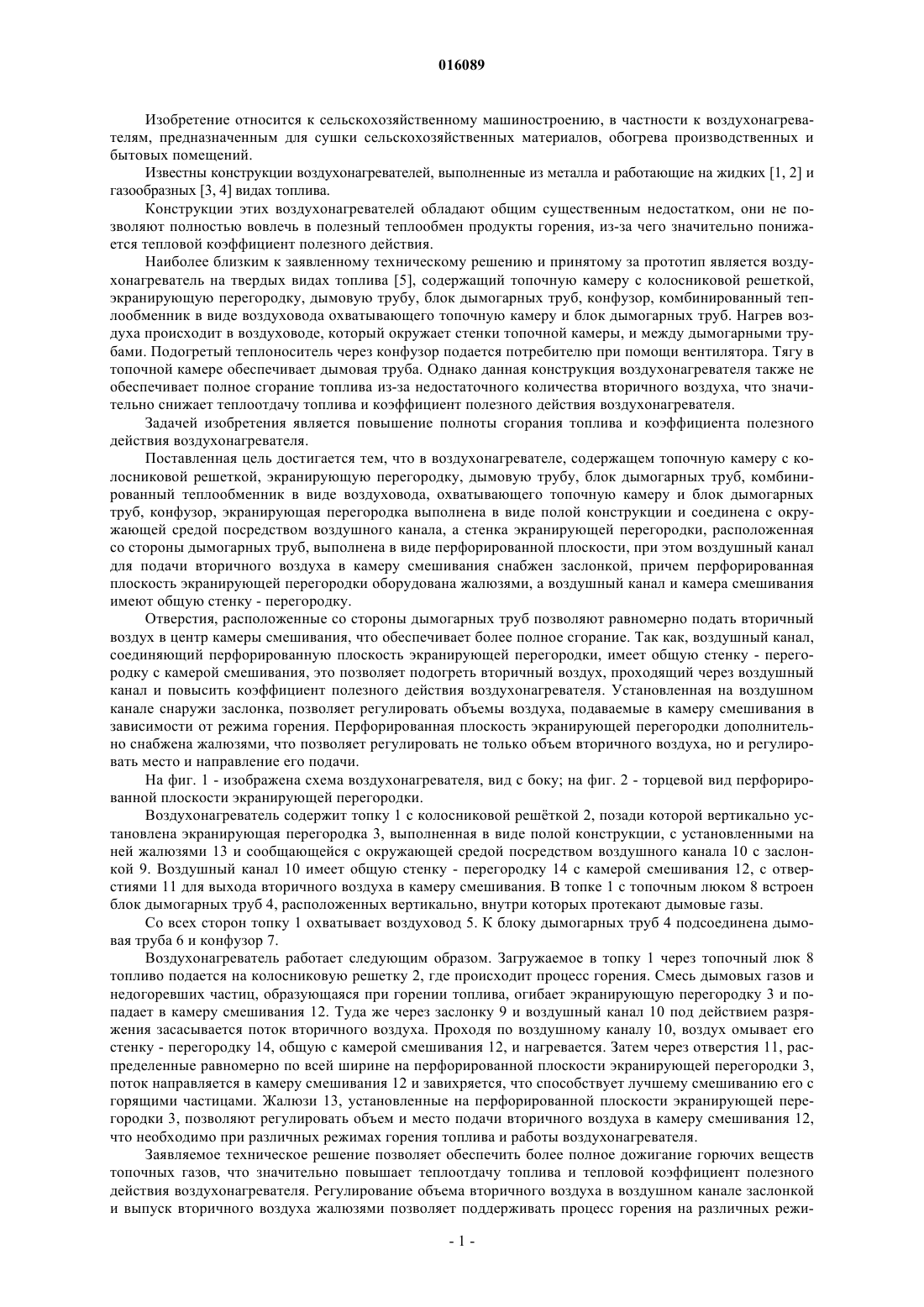

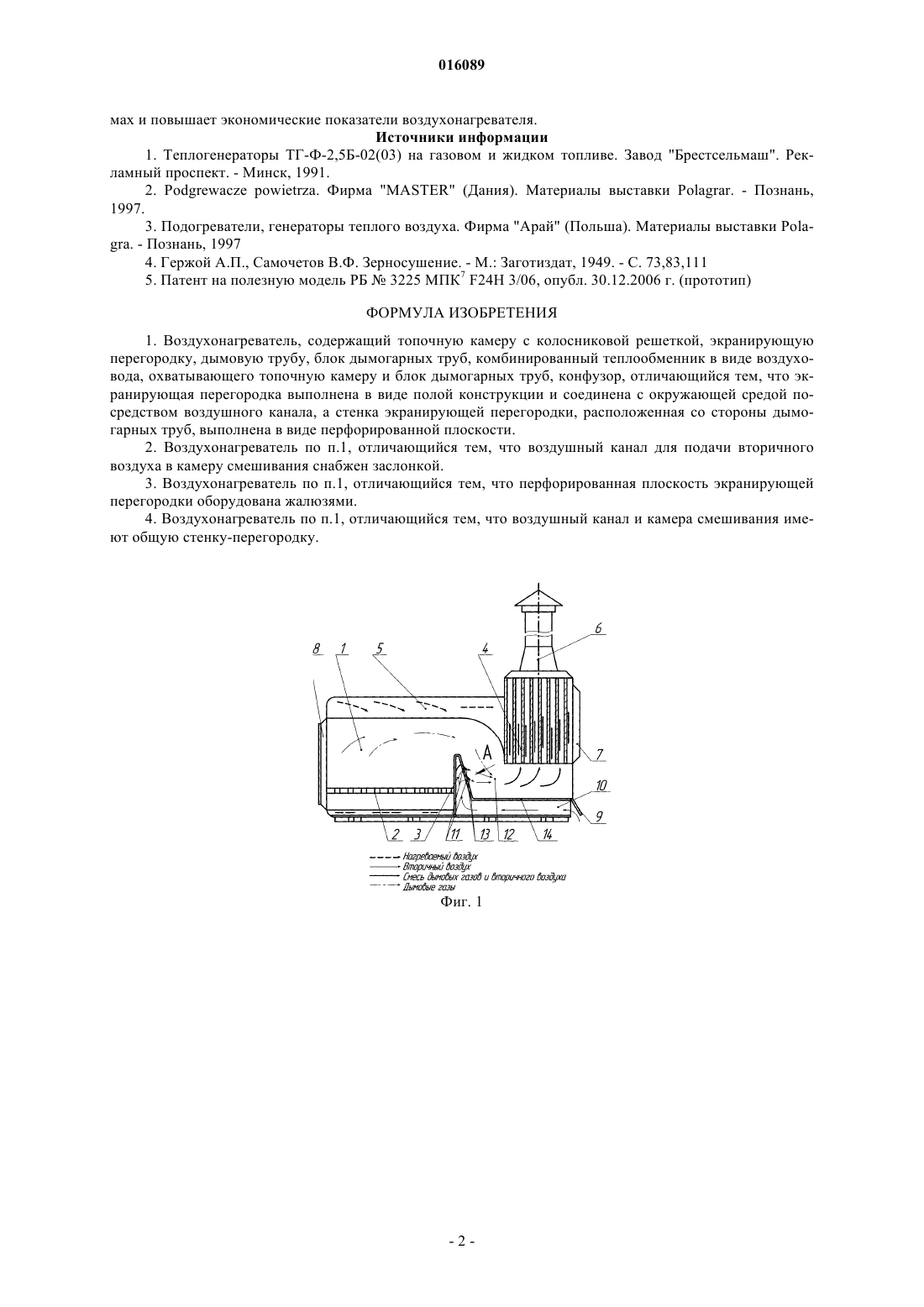

Изобретение относится к сельскохозяйственному машиностроению, в частности к воздухонагревателям, предназначенным для сушки сельскохозяйственных материалов, обогрева производственных и бытовых помещений. Целью изобретения является повышение полноты сгорания топлива и коэффициент полезного действия воздухонагревателя. Поставленная цель достигается тем, что в воздухонагревателе, содержащем топочную камеру с колосниковой решеткой, экранирующую перегородку, дымовую трубу, воздушный канал, блок дымогарных труб,комбинированный теплообменник в виде воздуховода, охватывающего топочную камеру и блок дымогарных труб, экранирующая перегородка выполнена в виде полой конструкции и соединена каналом с окружающей средой. При этом ее стенка, расположенная со стороны дымогарных труб, выполнена перфорированной. Это позволяет равномерно подать вторичный воздух в центр топочной камеры, что обеспечит более полное сгорание несгоревших частиц топлива. Так как воздушный канал, соединяющий перфорированную плоскость экранирующей перегородки, имеет общую стенку с камерой смешивания, то это позволяет подогреть воздух, проходящий через него,и повысить КПД воздухонагревателя. Установленная на воздушном канале заслонка позволяет регулировать объемы воздуха, подаваемые в камеру смешивания, в зависимости от режима горения. Перфорированная плоскость экранирующей перегородки дополнительно снабжена жалюзями, что дает возможность регулировать не только объем вторичного воздуха, но и регулировать место и направление подачи воздуха."НАУЧНО-ПРАКТИЧЕСКИЙ ЦЕНТР НАЦИОНАЛЬНОЙ АКАДЕМИИ НАУК БЕЛАРУСИ ПО МЕХАНИЗАЦИИ СЕЛЬСКОГО ХОЗЯЙСТВА" (BY) 016089 Изобретение относится к сельскохозяйственному машиностроению, в частности к воздухонагревателям, предназначенным для сушки сельскохозяйственных материалов, обогрева производственных и бытовых помещений. Известны конструкции воздухонагревателей, выполненные из металла и работающие на жидких [1, 2] и газообразных [3, 4] видах топлива. Конструкции этих воздухонагревателей обладают общим существенным недостатком, они не позволяют полностью вовлечь в полезный теплообмен продукты горения, из-за чего значительно понижается тепловой коэффициент полезного действия. Наиболее близким к заявленному техническому решению и принятому за прототип является воздухонагреватель на твердых видах топлива [5], содержащий топочную камеру с колосниковой решеткой,экранирующую перегородку, дымовую трубу, блок дымогарных труб, конфузор, комбинированный теплообменник в виде воздуховода охватывающего топочную камеру и блок дымогарных труб. Нагрев воздуха происходит в воздуховоде, который окружает стенки топочной камеры, и между дымогарными трубами. Подогретый теплоноситель через конфузор подается потребителю при помощи вентилятора. Тягу в топочной камере обеспечивает дымовая труба. Однако данная конструкция воздухонагревателя также не обеспечивает полное сгорание топлива из-за недостаточного количества вторичного воздуха, что значительно снижает теплоотдачу топлива и коэффициент полезного действия воздухонагревателя. Задачей изобретения является повышение полноты сгорания топлива и коэффициента полезного действия воздухонагревателя. Поставленная цель достигается тем, что в воздухонагревателе, содержащем топочную камеру с колосниковой решеткой, экранирующую перегородку, дымовую трубу, блок дымогарных труб, комбинированный теплообменник в виде воздуховода, охватывающего топочную камеру и блок дымогарных труб, конфузор, экранирующая перегородка выполнена в виде полой конструкции и соединена с окружающей средой посредством воздушного канала, а стенка экранирующей перегородки, расположенная со стороны дымогарных труб, выполнена в виде перфорированной плоскости, при этом воздушный канал для подачи вторичного воздуха в камеру смешивания снабжен заслонкой, причем перфорированная плоскость экранирующей перегородки оборудована жалюзями, а воздушный канал и камера смешивания имеют общую стенку - перегородку. Отверстия, расположенные со стороны дымогарных труб позволяют равномерно подать вторичный воздух в центр камеры смешивания, что обеспечивает более полное сгорание. Так как, воздушный канал,соединяющий перфорированную плоскость экранирующей перегородки, имеет общую стенку - перегородку с камерой смешивания, это позволяет подогреть вторичный воздух, проходящий через воздушный канал и повысить коэффициент полезного действия воздухонагревателя. Установленная на воздушном канале снаружи заслонка, позволяет регулировать объемы воздуха, подаваемые в камеру смешивания в зависимости от режима горения. Перфорированная плоскость экранирующей перегородки дополнительно снабжена жалюзями, что позволяет регулировать не только объем вторичного воздуха, но и регулировать место и направление его подачи. На фиг. 1 - изображена схема воздухонагревателя, вид с боку; на фиг. 2 - торцевой вид перфорированной плоскости экранирующей перегородки. Воздухонагреватель содержит топку 1 с колосниковой решткой 2, позади которой вертикально установлена экранирующая перегородка 3, выполненная в виде полой конструкции, с установленными на ней жалюзями 13 и сообщающейся с окружающей средой посредством воздушного канала 10 с заслонкой 9. Воздушный канал 10 имеет общую стенку - перегородку 14 с камерой смешивания 12, с отверстиями 11 для выхода вторичного воздуха в камеру смешивания. В топке 1 с топочным люком 8 встроен блок дымогарных труб 4, расположенных вертикально, внутри которых протекают дымовые газы. Со всех сторон топку 1 охватывает воздуховод 5. К блоку дымогарных труб 4 подсоединена дымовая труба 6 и конфузор 7. Воздухонагреватель работает следующим образом. Загружаемое в топку 1 через топочный люк 8 топливо подается на колосниковую решетку 2, где происходит процесс горения. Смесь дымовых газов и недогоревших частиц, образующаяся при горении топлива, огибает экранирующую перегородку 3 и попадает в камеру смешивания 12. Туда же через заслонку 9 и воздушный канал 10 под действием разряжения засасывается поток вторичного воздуха. Проходя по воздушному каналу 10, воздух омывает его стенку - перегородку 14, общую с камерой смешивания 12, и нагревается. Затем через отверстия 11, распределенные равномерно по всей ширине на перфорированной плоскости экранирующей перегородки 3,поток направляется в камеру смешивания 12 и завихряется, что способствует лучшему смешиванию его с горящими частицами. Жалюзи 13, установленные на перфорированной плоскости экранирующей перегородки 3, позволяют регулировать объем и место подачи вторичного воздуха в камеру смешивания 12,что необходимо при различных режимах горения топлива и работы воздухонагревателя. Заявляемое техническое решение позволяет обеспечить более полное дожигание горючих веществ топочных газов, что значительно повышает теплоотдачу топлива и тепловой коэффициент полезного действия воздухонагревателя. Регулирование объема вторичного воздуха в воздушном канале заслонкой и выпуск вторичного воздуха жалюзями позволяет поддерживать процесс горения на различных режи-1 016089 мах и повышает экономические показатели воздухонагревателя. Источники информации 1. Теплогенераторы ТГ-Ф-2,5 Б-02(03) на газовом и жидком топливе. Завод "Брестсельмаш". Рекламный проспект. - Минск, 1991. 2. Podgrewacze powietrza. Фирма "MASTER" (Дания). Материалы выставки Polagrar. - Познань,1997. 3. Подогреватели, генераторы теплого воздуха. Фирма "Арай" (Польша). Материалы выставки Polagra. - Познань, 1997 4. Гержой А.П., Самочетов В.Ф. Зерносушение. - М.: Заготиздат, 1949. - С. 73,83,111 5. Патент на полезную модель РБ 3225 МПК 7 F24 Н 3/06, опубл. 30.12.2006 г. (прототип) ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Воздухонагреватель, содержащий топочную камеру с колосниковой решеткой, экранирующую перегородку, дымовую трубу, блок дымогарных труб, комбинированный теплообменник в виде воздуховода, охватывающего топочную камеру и блок дымогарных труб, конфузор, отличающийся тем, что экранирующая перегородка выполнена в виде полой конструкции и соединена с окружающей средой посредством воздушного канала, а стенка экранирующей перегородки, расположенная со стороны дымогарных труб, выполнена в виде перфорированной плоскости. 2. Воздухонагреватель по п.1, отличающийся тем, что воздушный канал для подачи вторичного воздуха в камеру смешивания снабжен заслонкой. 3. Воздухонагреватель по п.1, отличающийся тем, что перфорированная плоскость экранирующей перегородки оборудована жалюзями. 4. Воздухонагреватель по п.1, отличающийся тем, что воздушный канал и камера смешивания имеют общую стенку-перегородку.
