Отопительный водогрейный котел “люкс-1″

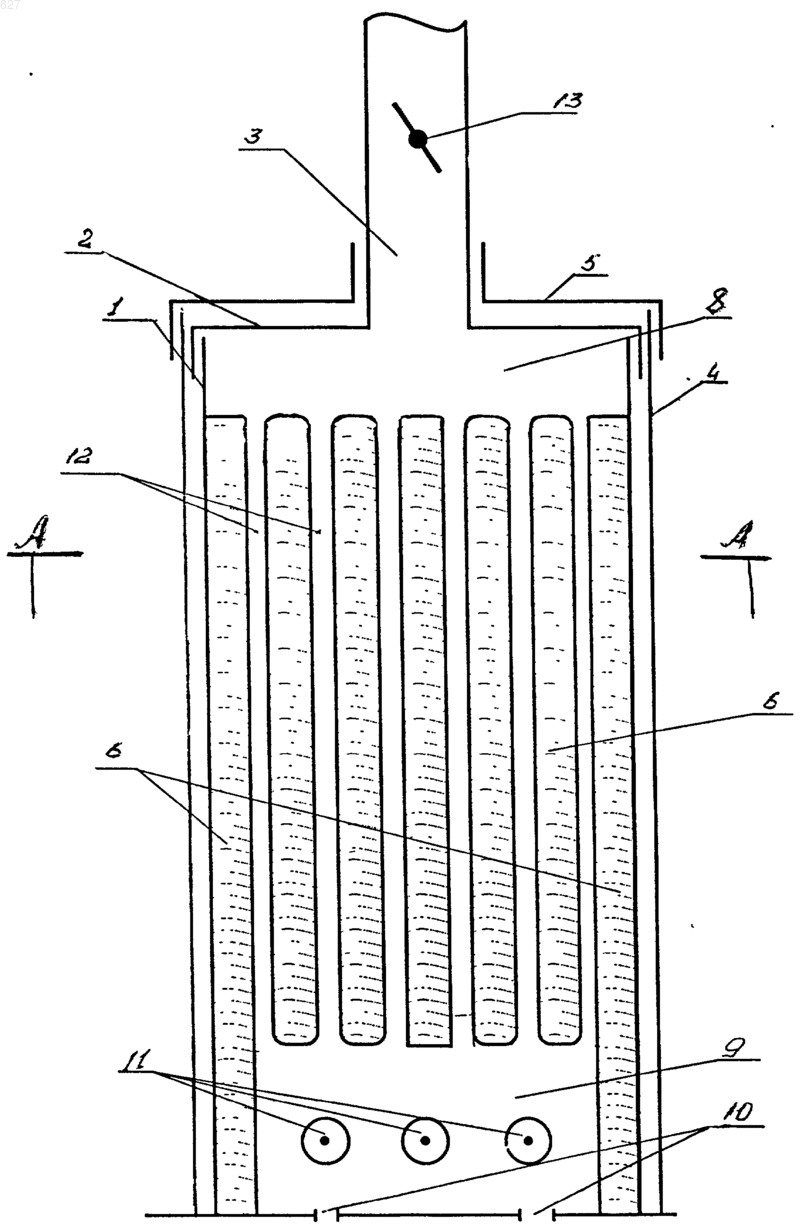

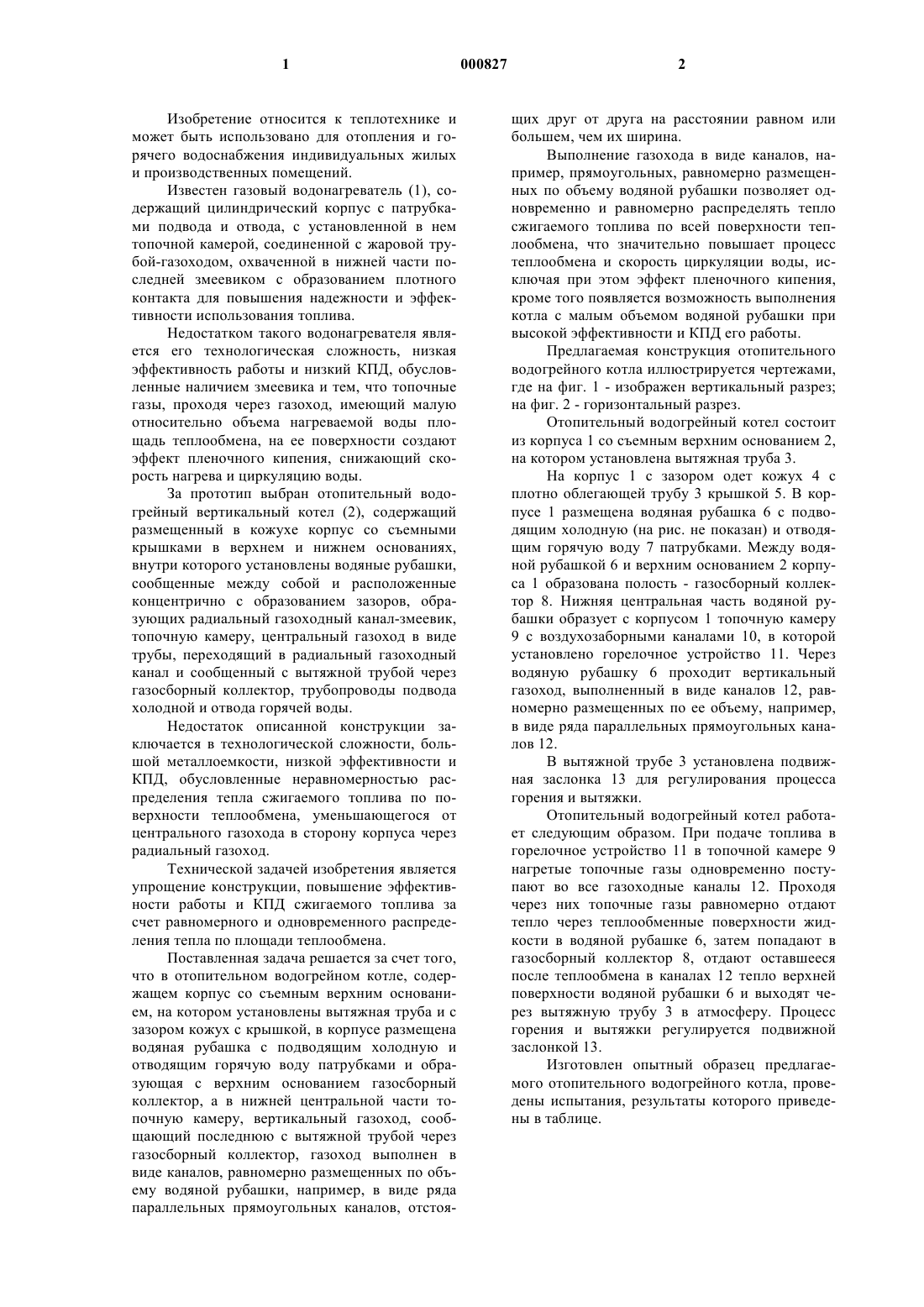

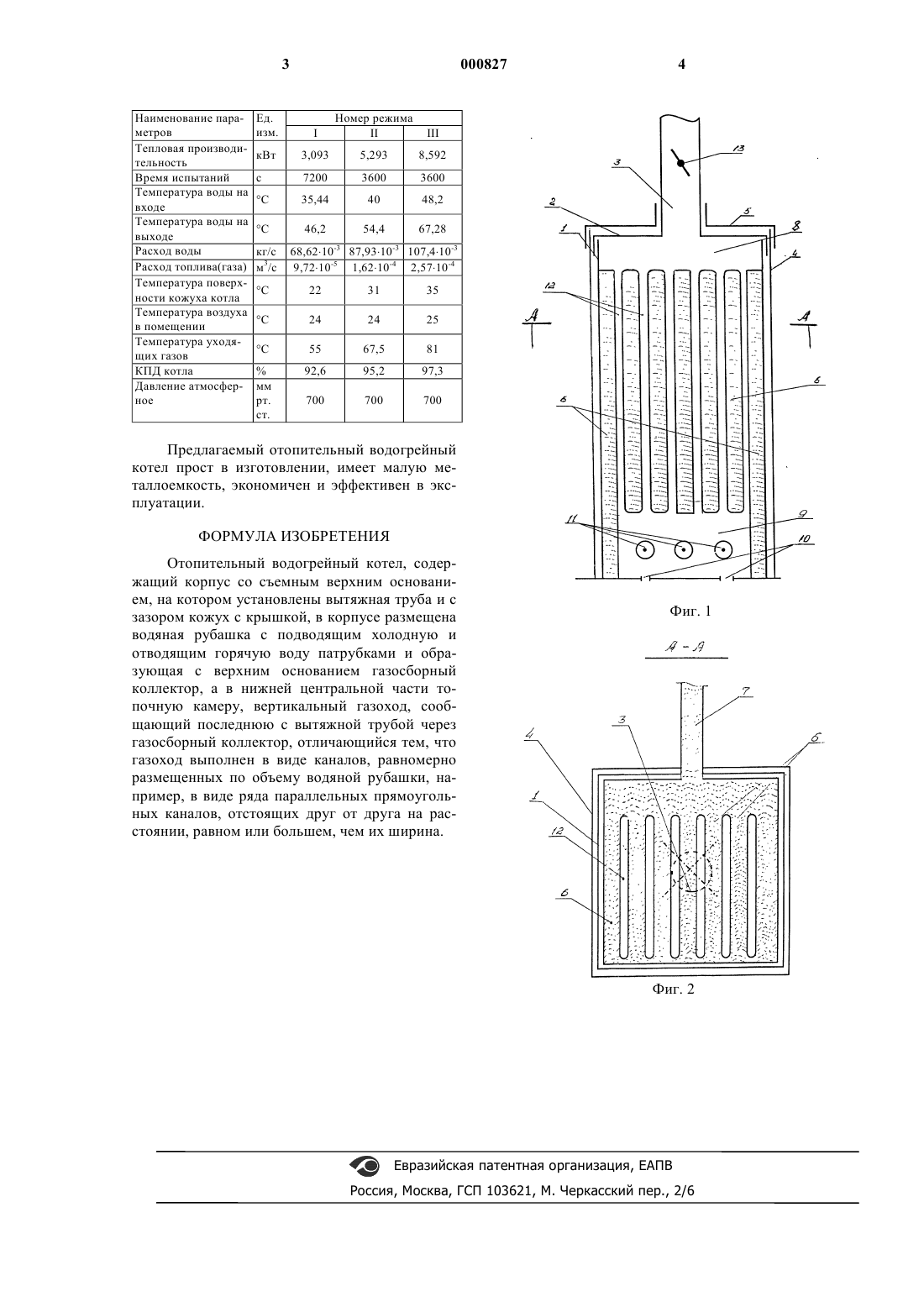

1 Изобретение относится к теплотехнике и может быть использовано для отопления и горячего водоснабжения индивидуальных жилых и производственных помещений. Известен газовый водонагреватель (1), содержащий цилиндрический корпус с патрубками подвода и отвода, с установленной в нем топочной камерой, соединенной с жаровой трубой-газоходом, охваченной в нижней части последней змеевиком с образованием плотного контакта для повышения надежности и эффективности использования топлива. Недостатком такого водонагревателя является его технологическая сложность, низкая эффективность работы и низкий КПД, обусловленные наличием змеевика и тем, что топочные газы, проходя через газоход, имеющий малую относительно объема нагреваемой воды площадь теплообмена, на ее поверхности создают эффект пленочного кипения, снижающий скорость нагрева и циркуляцию воды. За прототип выбран отопительный водогрейный вертикальный котел (2), содержащий размещенный в кожухе корпус со съемными крышками в верхнем и нижнем основаниях,внутри которого установлены водяные рубашки,сообщенные между собой и расположенные концентрично с образованием зазоров, образующих радиальный газоходный канал-змеевик,топочную камеру, центральный газоход в виде трубы, переходящий в радиальный газоходный канал и сообщенный с вытяжной трубой через газосборный коллектор, трубопроводы подвода холодной и отвода горячей воды. Недостаток описанной конструкции заключается в технологической сложности, большой металлоемкости, низкой эффективности и КПД, обусловленные неравномерностью распределения тепла сжигаемого топлива по поверхности теплообмена, уменьшающегося от центрального газохода в сторону корпуса через радиальный газоход. Технической задачей изобретения является упрощение конструкции, повышение эффективности работы и КПД сжигаемого топлива за счет равномерного и одновременного распределения тепла по площади теплообмена. Поставленная задача решается за счет того,что в отопительном водогрейном котле, содержащем корпус со съемным верхним основанием, на котором установлены вытяжная труба и с зазором кожух с крышкой, в корпусе размещена водяная рубашка с подводящим холодную и отводящим горячую воду патрубками и образующая с верхним основанием газосборный коллектор, а в нижней центральной части топочную камеру, вертикальный газоход, сообщающий последнюю с вытяжной трубой через газосборный коллектор, газоход выполнен в виде каналов, равномерно размещенных по объему водяной рубашки, например, в виде ряда параллельных прямоугольных каналов, отстоя 000827 2 щих друг от друга на расстоянии равном или большем, чем их ширина. Выполнение газохода в виде каналов, например, прямоугольных, равномерно размещенных по объему водяной рубашки позволяет одновременно и равномерно распределять тепло сжигаемого топлива по всей поверхности теплообмена, что значительно повышает процесс теплообмена и скорость циркуляции воды, исключая при этом эффект пленочного кипения,кроме того появляется возможность выполнения котла с малым объемом водяной рубашки при высокой эффективности и КПД его работы. Предлагаемая конструкция отопительного водогрейного котла иллюстрируется чертежами,где на фиг. 1 - изображен вертикальный разрез; на фиг. 2 - горизонтальный разрез. Отопительный водогрейный котел состоит из корпуса 1 со съемным верхним основанием 2,на котором установлена вытяжная труба 3. На корпус 1 с зазором одет кожух 4 с плотно облегающей трубу 3 крышкой 5. В корпусе 1 размещена водяная рубашка 6 с подводящим холодную (на рис. не показан) и отводящим горячую воду 7 патрубками. Между водяной рубашкой 6 и верхним основанием 2 корпуса 1 образована полость - газосборный коллектор 8. Нижняя центральная часть водяной рубашки образует с корпусом 1 топочную камеру 9 с воздухозаборными каналами 10, в которой установлено горелочное устройство 11. Через водяную рубашку 6 проходит вертикальный газоход, выполненный в виде каналов 12, равномерно размещенных по ее объему, например,в виде ряда параллельных прямоугольных каналов 12. В вытяжной трубе 3 установлена подвижная заслонка 13 для регулирования процесса горения и вытяжки. Отопительный водогрейный котел работает следующим образом. При подаче топлива в горелочное устройство 11 в топочной камере 9 нагретые топочные газы одновременно поступают во все газоходные каналы 12. Проходя через них топочные газы равномерно отдают тепло через теплообменные поверхности жидкости в водяной рубашке 6, затем попадают в газосборный коллектор 8, отдают оставшееся после теплообмена в каналах 12 тепло верхней поверхности водяной рубашки 6 и выходят через вытяжную трубу 3 в атмосферу. Процесс горения и вытяжки регулируется подвижной заслонкой 13. Изготовлен опытный образец предлагаемого отопительного водогрейного котла, проведены испытания, результаты которого приведены в таблице. 3 Наименование параметров Тепловая производительность Время испытаний Температура воды на входе Температура воды на выходе Расход воды Расход топлива(газа) Температура поверхности кожуха котла Температура воздуха в помещении Температура уходящих газов КПД котла Давление атмосферное Предлагаемый отопительный водогрейный котел прост в изготовлении, имеет малую металлоемкость, экономичен и эффективен в эксплуатации. ФОРМУЛА ИЗОБРЕТЕНИЯ Отопительный водогрейный котел, содержащий корпус со съемным верхним основанием, на котором установлены вытяжная труба и с зазором кожух с крышкой, в корпусе размещена водяная рубашка с подводящим холодную и отводящим горячую воду патрубками и образующая с верхним основанием газосборный коллектор, а в нижней центральной части топочную камеру, вертикальный газоход, сообщающий последнюю с вытяжной трубой через газосборный коллектор, отличающийся тем, что газоход выполнен в виде каналов, равномерно размещенных по объему водяной рубашки, например, в виде ряда параллельных прямоугольных каналов, отстоящих друг от друга на расстоянии, равном или большем, чем их ширина.
