Воздухонагреватель

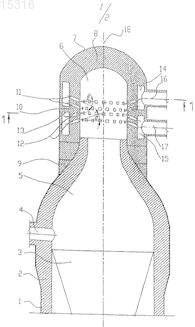

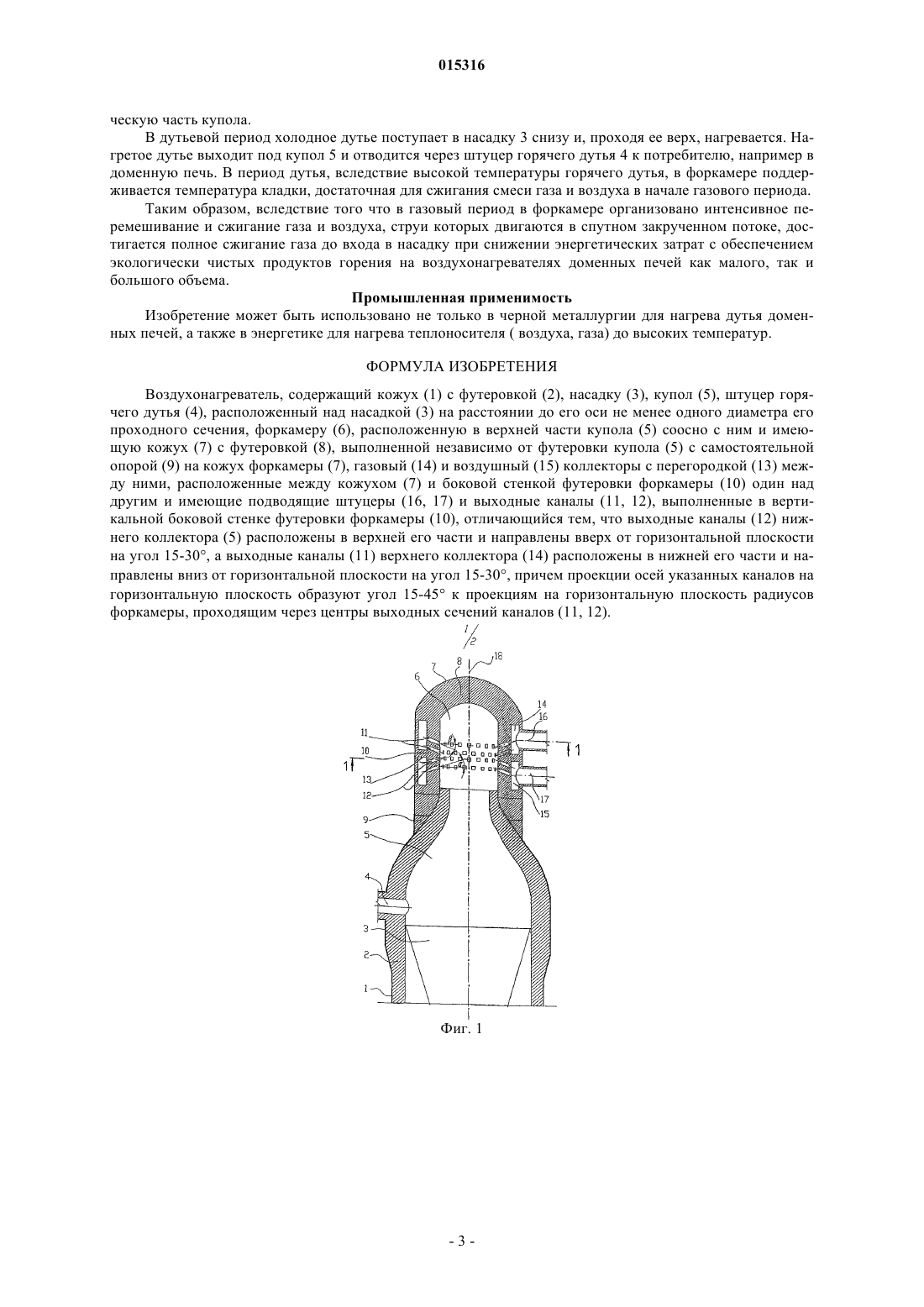

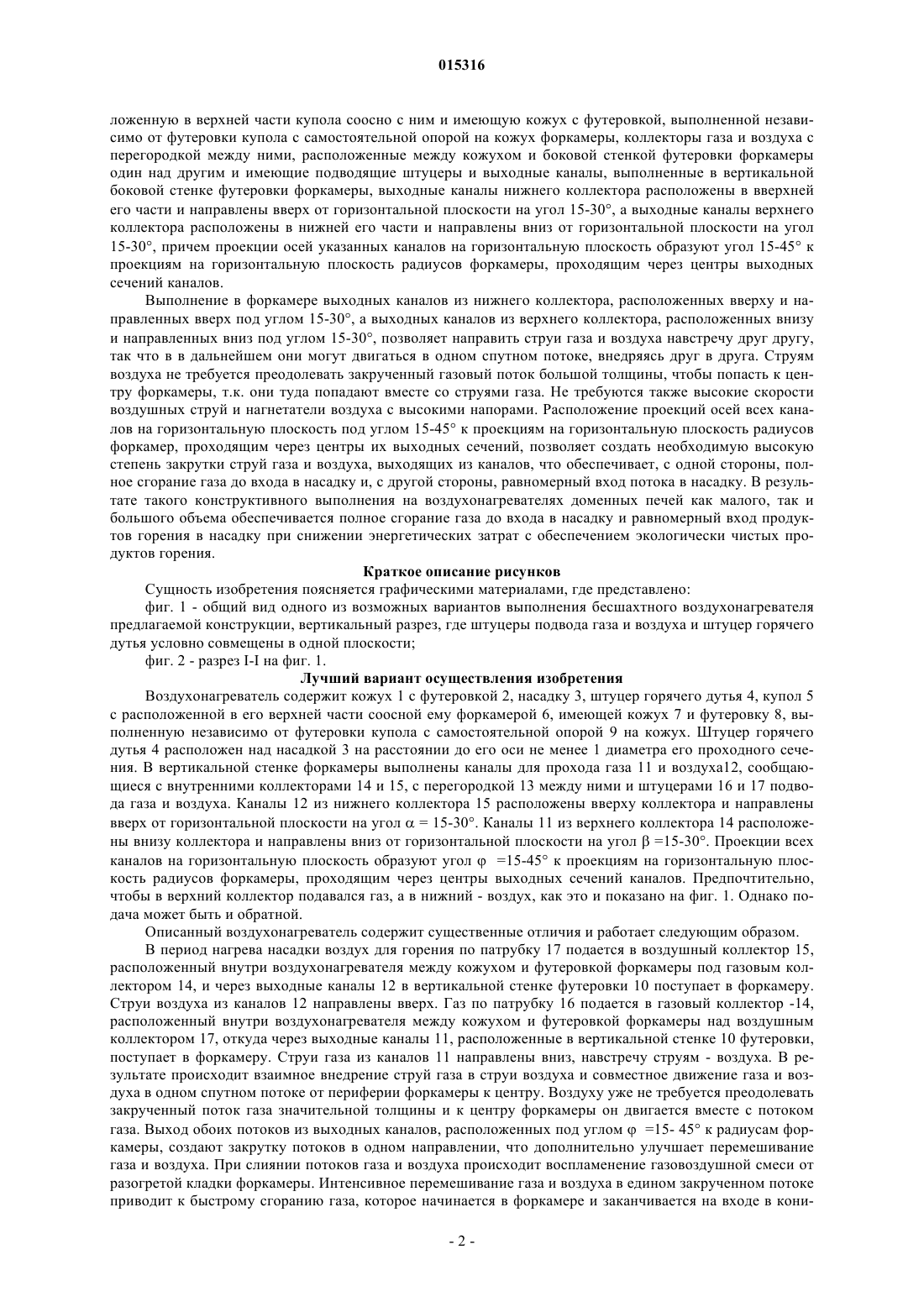

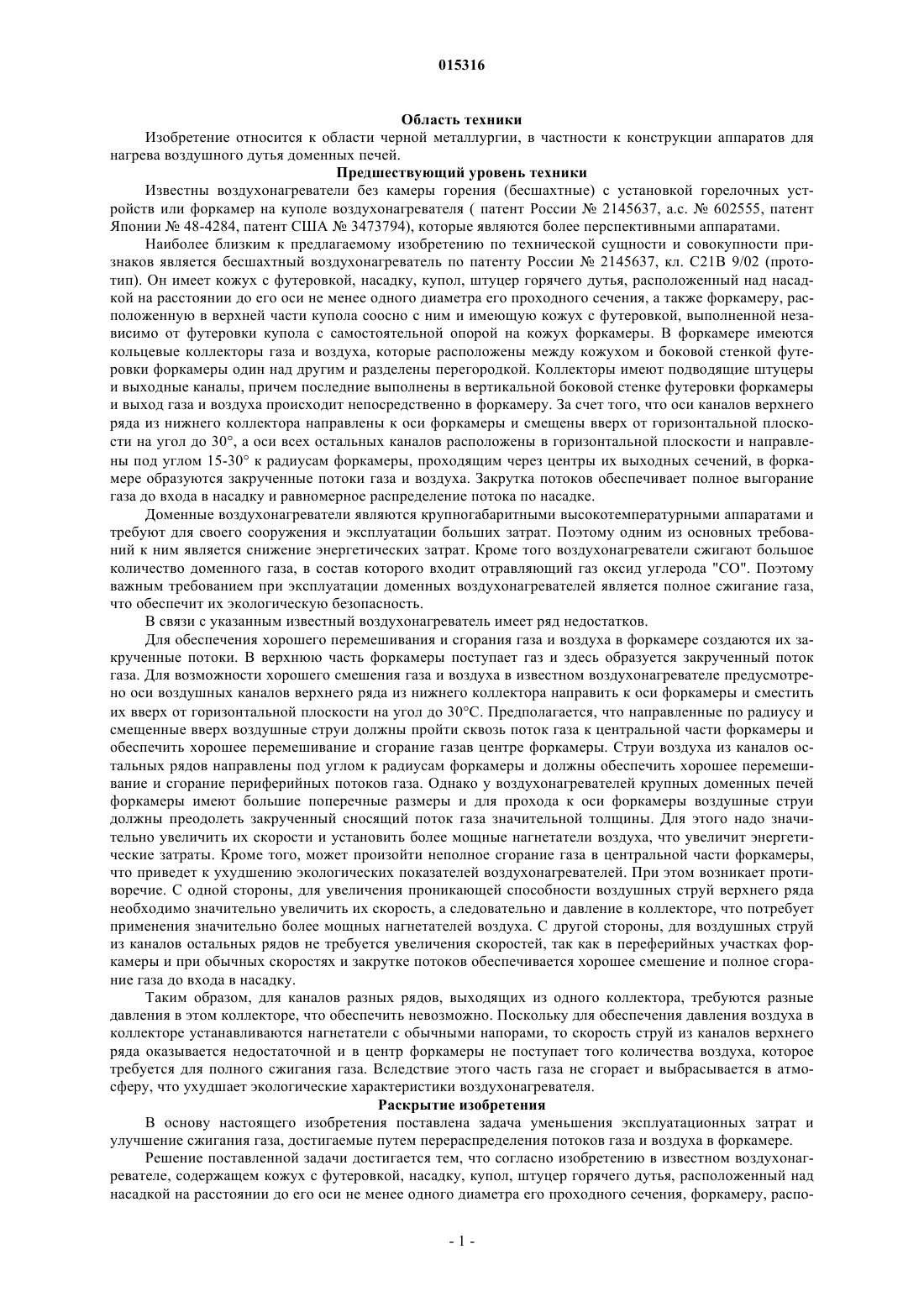

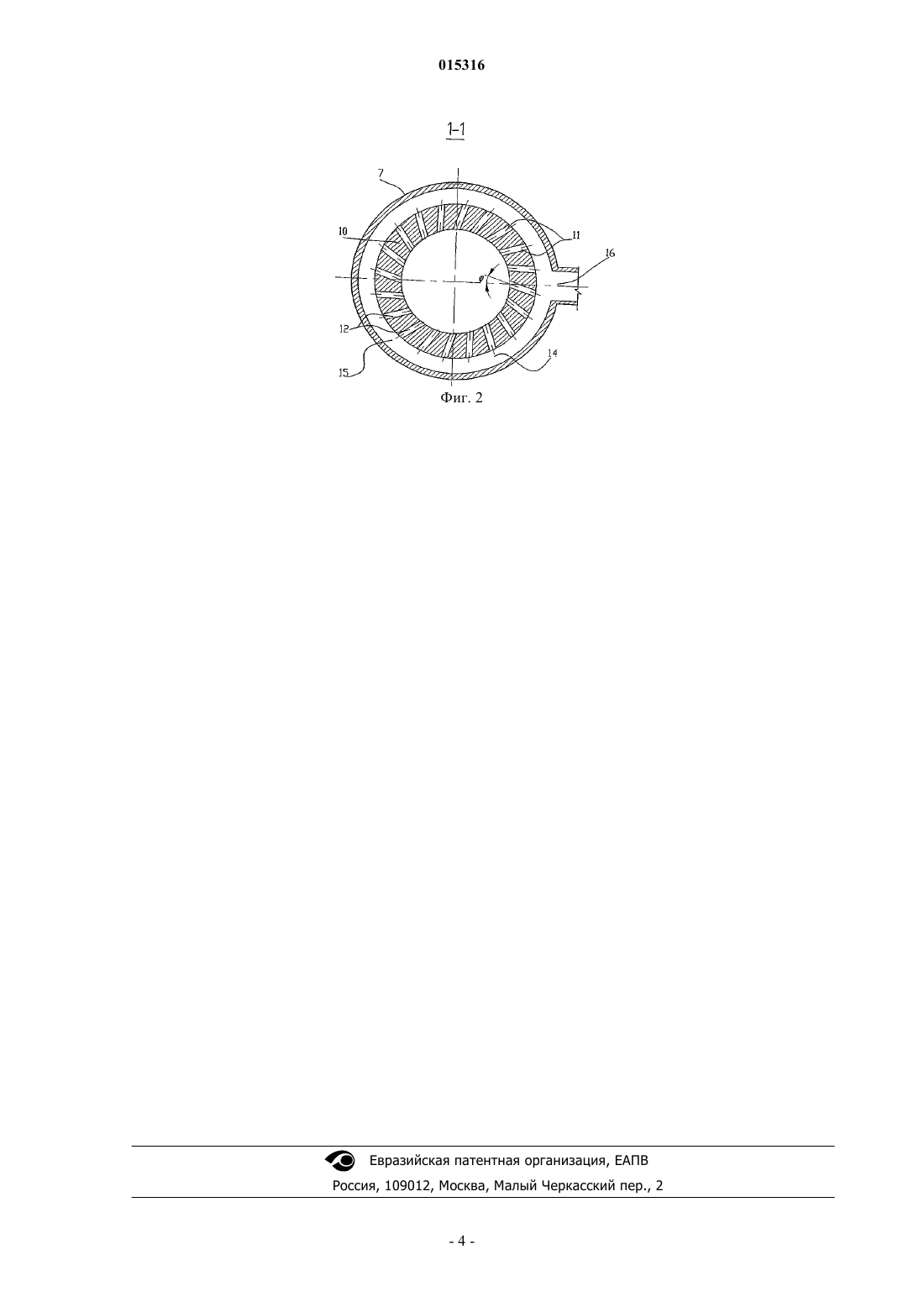

(71)(72)(73) Заявитель, изобретатель и патентовладелец: КАЛУГИН ЯКОВ ПРОКОПЬЕВИЧ (RU) Воздухонагреватель содержит кожух (1) с футеровкой (2), насадку (3), купол (5) с расположенной в его верхней части соосно с ним форкамерой (6), имеющей кожух (7) и футеровку (8) с независимой опорой (9) на кожух (7). Каналы для прохода газа (11) и воздуха (12) выполнены в боковой вертикальной стенке футеровки форкамеры (10) и сообщаются с внутренними коллекторами (14, 15) и штуцерами для подвода газа (16) и воздуха (17). Каналы нижнего коллектора (15) расположены в верхней его части и направлены вверх от горизонтальной плоскости на угол 1530. Каналы верхнего коллектора (14) расположены в нижней его части и направлены вниз от горизонтальной плоскости на угол 15-30. Проекции осей всех каналов на горизонтальную плоскость образуют угол 15-45 к проекциям на горизонтальную плоскость радиусов форкамеры,проходящих через центры выходных сечений каналов (11,12). Использование изобретения обеспечивает уменьшение эксплуатационных затрат и улучшение сжигания газа. 015316 Область техники Изобретение относится к области черной металлургии, в частности к конструкции аппаратов для нагрева воздушного дутья доменных печей. Предшествующий уровень техники Известны воздухонагреватели без камеры горения (бесшахтные) с установкой горелочных устройств или форкамер на куполе воздухонагревателя ( патент России 2145637, а.с.602555, патент Японии 48-4284, патент США 3473794), которые являются более перспективными аппаратами. Наиболее близким к предлагаемому изобретению по технической сущности и совокупности признаков является бесшахтный воздухонагреватель по патенту России 2145637, кл. C21 В 9/02 (прототип). Он имеет кожух с футеровкой, насадку, купол, штуцер горячего дутья, расположенный над насадкой на расстоянии до его оси не менее одного диаметра его проходного сечения, а также форкамеру, расположенную в верхней части купола соосно с ним и имеющую кожух с футеровкой, выполненной независимо от футеровки купола с самостоятельной опорой на кожух форкамеры. В форкамере имеются кольцевые коллекторы газа и воздуха, которые расположены между кожухом и боковой стенкой футеровки форкамеры один над другим и разделены перегородкой. Коллекторы имеют подводящие штуцеры и выходные каналы, причем последние выполнены в вертикальной боковой стенке футеровки форкамеры и выход газа и воздуха происходит непосредственно в форкамеру. За счет того, что оси каналов верхнего ряда из нижнего коллектора направлены к оси форкамеры и смещены вверх от горизонтальной плоскости на угол до 30, а оси всех остальных каналов расположены в горизонтальной плоскости и направлены под углом 15-30 к радиусам форкамеры, проходящим через центры их выходных сечений, в форкамере образуются закрученные потоки газа и воздуха. Закрутка потоков обеспечивает полное выгорание газа до входа в насадку и равномерное распределение потока по насадке. Доменные воздухонагреватели являются крупногабаритными высокотемпературными аппаратами и требуют для своего сооружения и эксплуатации больших затрат. Поэтому одним из основных требований к ним является снижение энергетических затрат. Кроме того воздухонагреватели сжигают большое количество доменного газа, в состав которого входит отравляющий газ оксид углерода "CO". Поэтому важным требованием при эксплуатации доменных воздухонагревателей является полное сжигание газа,что обеспечит их экологическую безопасность. В связи с указанным известный воздухонагреватель имеет ряд недостатков. Для обеспечения хорошего перемешивания и сгорания газа и воздуха в форкамере создаются их закрученные потоки. В верхнюю часть форкамеры поступает газ и здесь образуется закрученный поток газа. Для возможности хорошего смешения газа и воздуха в известном воздухонагревателе предусмотрено оси воздушных каналов верхнего ряда из нижнего коллектора направить к оси форкамеры и сместить их вверх от горизонтальной плоскости на угол до 30 С. Предполагается, что направленные по радиусу и смещенные вверх воздушные струи должны пройти сквозь поток газа к центральной части форкамеры и обеспечить хорошее перемешивание и сгорание газав центре форкамеры. Струи воздуха из каналов остальных рядов направлены под углом к радиусам форкамеры и должны обеспечить хорошее перемешивание и сгорание периферийных потоков газа. Однако у воздухонагревателей крупных доменных печей форкамеры имеют большие поперечные размеры и для прохода к оси форкамеры воздушные струи должны преодолеть закрученный сносящий поток газа значительной толщины. Для этого надо значительно увеличить их скорости и установить более мощные нагнетатели воздуха, что увеличит энергетические затраты. Кроме того, может произойти неполное сгорание газа в центральной части форкамеры,что приведет к ухудшению экологических показателей воздухонагревателей. При этом возникает противоречие. С одной стороны, для увеличения проникающей способности воздушных струй верхнего ряда необходимо значительно увеличить их скорость, а следовательно и давление в коллекторе, что потребует применения значительно более мощных нагнетателей воздуха. С другой стороны, для воздушных струй из каналов остальных рядов не требуется увеличения скоростей, так как в переферийных участках форкамеры и при обычных скоростях и закрутке потоков обеспечивается хорошее смешение и полное сгорание газа до входа в насадку. Таким образом, для каналов разных рядов, выходящих из одного коллектора, требуются разные давления в этом коллекторе, что обеспечить невозможно. Поскольку для обеспечения давления воздуха в коллекторе устанавливаются нагнетатели с обычными напорами, то скорость струй из каналов верхнего ряда оказывается недостаточной и в центр форкамеры не поступает того количества воздуха, которое требуется для полного сжигания газа. Вследствие этого часть газа не сгорает и выбрасывается в атмосферу, что ухудшает экологические характеристики воздухонагревателя. Раскрытие изобретения В основу настоящего изобретения поставлена задача уменьшения эксплуатационных затрат и улучшение сжигания газа, достигаемые путем перераспределения потоков газа и воздуха в форкамере. Решение поставленной задачи достигается тем, что согласно изобретению в известном воздухонагревателе, содержащем кожух с футеровкой, насадку, купол, штуцер горячего дутья, расположенный над насадкой на расстоянии до его оси не менее одного диаметра его проходного сечения, форкамеру, распо-1 015316 ложенную в верхней части купола соосно с ним и имеющую кожух с футеровкой, выполненной независимо от футеровки купола с самостоятельной опорой на кожух форкамеры, коллекторы газа и воздуха с перегородкой между ними, расположенные между кожухом и боковой стенкой футеровки форкамеры один над другим и имеющие подводящие штуцеры и выходные каналы, выполненные в вертикальной боковой стенке футеровки форкамеры, выходные каналы нижнего коллектора расположены в вверхней его части и направлены вверх от горизонтальной плоскости на угол 15-30, а выходные каналы верхнего коллектора расположены в нижней его части и направлены вниз от горизонтальной плоскости на угол 15-30, причем проекции осей указанных каналов на горизонтальную плоскость образуют угол 15-45 к проекциям на горизонтальную плоскость радиусов форкамеры, проходящим через центры выходных сечений каналов. Выполнение в форкамере выходных каналов из нижнего коллектора, расположенных вверху и направленных вверх под углом 15-30, а выходных каналов из верхнего коллектора, расположенных внизу и направленных вниз под углом 15-30, позволяет направить струи газа и воздуха навстречу друг другу,так что в в дальнейшем они могут двигаться в одном спутном потоке, внедряясь друг в друга. Струям воздуха не требуется преодолевать закрученный газовый поток большой толщины, чтобы попасть к центру форкамеры, т.к. они туда попадают вместе со струями газа. Не требуются также высокие скорости воздушных струй и нагнетатели воздуха с высокими напорами. Расположение проекций осей всех каналов на горизонтальную плоскость под углом 15-45 к проекциям на горизонтальную плоскость радиусов форкамер, проходящим через центры их выходных сечений, позволяет создать необходимую высокую степень закрутки струй газа и воздуха, выходящих из каналов, что обеспечивает, с одной стороны, полное сгорание газа до входа в насадку и, с другой стороны, равномерный вход потока в насадку. В результате такого конструктивного выполнения на воздухонагревателях доменных печей как малого, так и большого объема обеспечивается полное сгорание газа до входа в насадку и равномерный вход продуктов горения в насадку при снижении энергетических затрат с обеспечением экологически чистых продуктов горения. Краткое описание рисунков Сущность изобретения поясняется графическими материалами, где представлено: фиг. 1 - общий вид одного из возможных вариантов выполнения бесшахтного воздухонагревателя предлагаемой конструкции, вертикальный разрез, где штуцеры подвода газа и воздуха и штуцер горячего дутья условно совмещены в одной плоскости; фиг. 2 - разрез I-I на фиг. 1. Лучший вариант осуществления изобретения Воздухонагреватель содержит кожух 1 с футеровкой 2, насадку 3, штуцер горячего дутья 4, купол 5 с расположенной в его верхней части соосной ему форкамерой 6, имеющей кожух 7 и футеровку 8, выполненную независимо от футеровки купола с самостоятельной опорой 9 на кожух. Штуцер горячего дутья 4 расположен над насадкой 3 на расстоянии до его оси не менее 1 диаметра его проходного сечения. В вертикальной стенке форкамеры выполнены каналы для прохода газа 11 и воздуха 12, сообщающиеся с внутренними коллекторами 14 и 15, с перегородкой 13 между ними и штуцерами 16 и 17 подвода газа и воздуха. Каналы 12 из нижнего коллектора 15 расположены вверху коллектора и направлены вверх от горизонтальной плоскости на угол= 15-30. Каналы 11 из верхнего коллектора 14 расположены внизу коллектора и направлены вниз от горизонтальной плоскости на угол=15-30. Проекции всех каналов на горизонтальную плоскость образуют угол=15-45 к проекциям на горизонтальную плоскость радиусов форкамеры, проходящим через центры выходных сечений каналов. Предпочтительно,чтобы в верхний коллектор подавался газ, а в нижний - воздух, как это и показано на фиг. 1. Однако подача может быть и обратной. Описанный воздухонагреватель содержит существенные отличия и работает следующим образом. В период нагрева насадки воздух для горения по патрубку 17 подается в воздушный коллектор 15,расположенный внутри воздухонагревателя между кожухом и футеровкой форкамеры под газовым коллектором 14, и через выходные каналы 12 в вертикальной стенке футеровки 10 поступает в форкамеру. Струи воздуха из каналов 12 направлены вверх. Газ по патрубку 16 подается в газовый коллектор -14,расположенный внутри воздухонагревателя между кожухом и футеровкой форкамеры над воздушным коллектором 17, откуда через выходные каналы 11, расположенные в вертикальной стенке 10 футеровки,поступает в форкамеру. Струи газа из каналов 11 направлены вниз, навстречу струям - воздуха. В результате происходит взаимное внедрение струй газа в струи воздуха и совместное движение газа и воздуха в одном спутном потоке от периферии форкамеры к центру. Воздуху уже не требуется преодолевать закрученный поток газа значительной толщины и к центру форкамеры он двигается вместе с потоком газа. Выход обоих потоков из выходных каналов, расположенных под углом=15- 45 к радиусам форкамеры, создают закрутку потоков в одном направлении, что дополнительно улучшает перемешивание газа и воздуха. При слиянии потоков газа и воздуха происходит воспламенение газовоздушной смеси от разогретой кладки форкамеры. Интенсивное перемешивание газа и воздуха в едином закрученном потоке приводит к быстрому сгоранию газа, которое начинается в форкамере и заканчивается на входе в кони-2 015316 ческую часть купола. В дутьевой период холодное дутье поступает в насадку 3 снизу и, проходя ее верх, нагревается. Нагретое дутье выходит под купол 5 и отводится через штуцер горячего дутья 4 к потребителю, например в доменную печь. В период дутья, вследствие высокой температуры горячего дутья, в форкамере поддерживается температура кладки, достаточная для сжигания смеси газа и воздуха в начале газового периода. Таким образом, вследствие того что в газовый период в форкамере организовано интенсивное перемешивание и сжигание газа и воздуха, струи которых двигаются в спутном закрученном потоке, достигается полное сжигание газа до входа в насадку при снижении энергетических затрат с обеспечением экологически чистых продуктов горения на воздухонагревателях доменных печей как малого, так и большого объема. Промышленная применимость Изобретение может быть использовано не только в черной металлургии для нагрева дутья доменных печей, а также в энергетике для нагрева теплоносителя ( воздуха, газа) до высоких температур. ФОРМУЛА ИЗОБРЕТЕНИЯ Воздухонагреватель, содержащий кожух (1) с футеровкой (2), насадку (3), купол (5), штуцер горячего дутья (4), расположенный над насадкой (3) на расстоянии до его оси не менее одного диаметра его проходного сечения, форкамеру (6), расположенную в верхней части купола (5) соосно с ним и имеющую кожух (7) с футеровкой (8), выполненной независимо от футеровки купола (5) с самостоятельной опорой (9) на кожух форкамеры (7), газовый (14) и воздушный (15) коллекторы с перегородкой (13) между ними, расположенные между кожухом (7) и боковой стенкой футеровки форкамеры (10) один над другим и имеющие подводящие штуцеры (16, 17) и выходные каналы (11, 12), выполненные в вертикальной боковой стенке футеровки форкамеры (10), отличающийся тем, что выходные каналы (12) нижнего коллектора (5) расположены в верхней его части и направлены вверх от горизонтальной плоскости на угол 15-30, а выходные каналы (11) верхнего коллектора (14) расположены в нижней его части и направлены вниз от горизонтальной плоскости на угол 15-30, причем проекции осей указанных каналов на горизонтальную плоскость образуют угол 15-45 к проекциям на горизонтальную плоскость радиусов форкамеры, проходящим через центры выходных сечений каналов (11, 12).
