Способ стирки изделий в бытовом приборе с программным управлением и соответствующий бытовой прибор

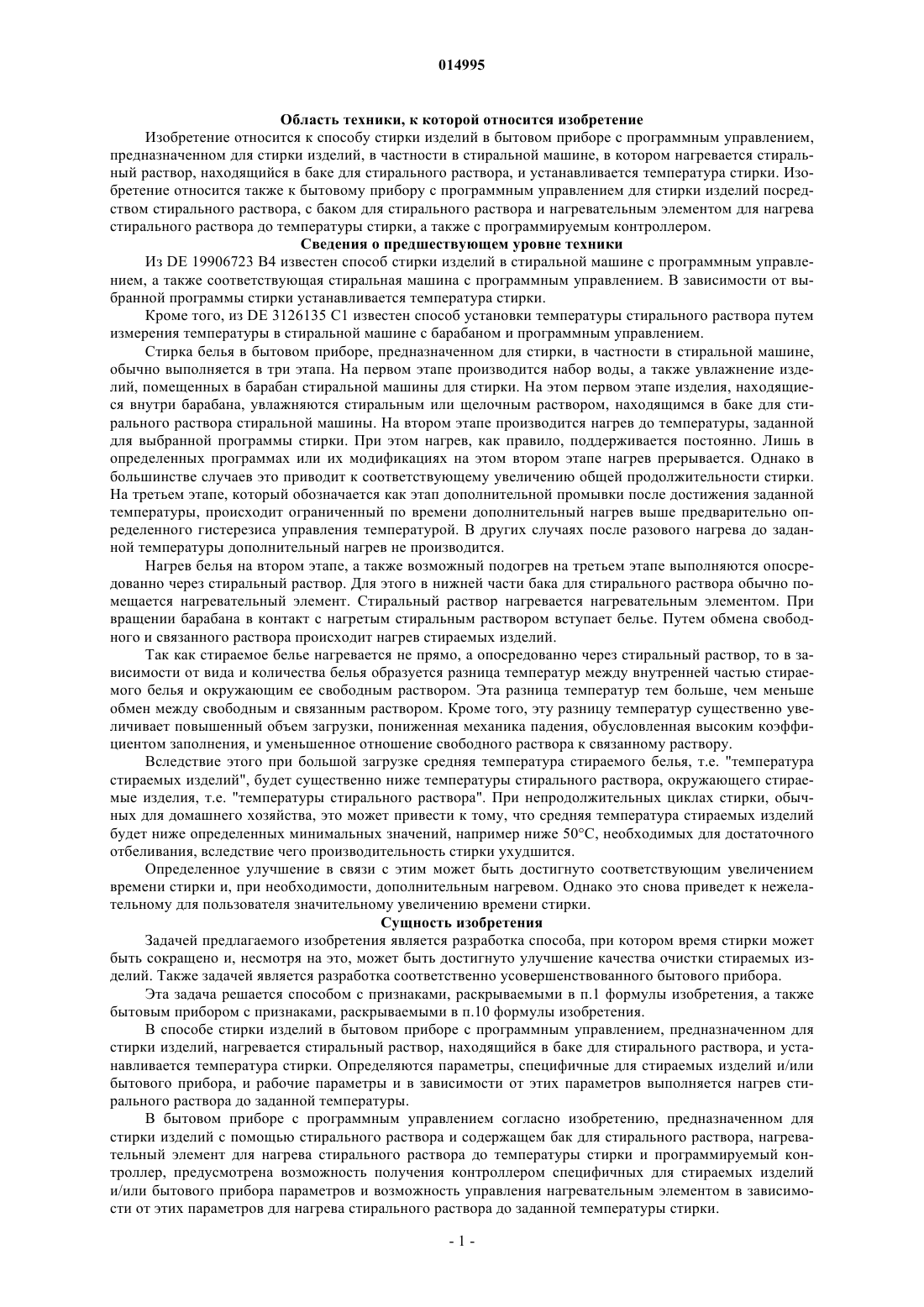

(71)(73) Заявитель и патентовладелец: БСХ БОШ УНД СИМЕНС ХАУСГЕРЕТЕ ГМБХ (DE) Изобретение относится к способу стирки изделий в бытовом приборе с программным управлением, предназначенном для стирки изделий, в котором нагревается стиральный раствор, находящийся в баке для стирального раствора, и устанавливается температура стирки, причем предусмотрен ввод параметров, специфичных для стираемых изделий и/или бытового прибора, и нагрев стирального раствора до заданной температуры в зависимости от этих параметров. 014995 Область техники, к которой относится изобретение Изобретение относится к способу стирки изделий в бытовом приборе с программным управлением,предназначенном для стирки изделий, в частности в стиральной машине, в котором нагревается стиральный раствор, находящийся в баке для стирального раствора, и устанавливается температура стирки. Изобретение относится также к бытовому прибору с программным управлением для стирки изделий посредством стирального раствора, с баком для стирального раствора и нагревательным элементом для нагрева стирального раствора до температуры стирки, а также с программируемым контроллером. Сведения о предшествующем уровне техники Из DE 19906723 B4 известен способ стирки изделий в стиральной машине с программным управлением, а также соответствующая стиральная машина с программным управлением. В зависимости от выбранной программы стирки устанавливается температура стирки. Кроме того, из DE 3126135 C1 известен способ установки температуры стирального раствора путем измерения температуры в стиральной машине с барабаном и программным управлением. Стирка белья в бытовом приборе, предназначенном для стирки, в частности в стиральной машине,обычно выполняется в три этапа. На первом этапе производится набор воды, а также увлажнение изделий, помещенных в барабан стиральной машины для стирки. На этом первом этапе изделия, находящиеся внутри барабана, увлажняются стиральным или щелочным раствором, находящимся в баке для стирального раствора стиральной машины. На втором этапе производится нагрев до температуры, заданной для выбранной программы стирки. При этом нагрев, как правило, поддерживается постоянно. Лишь в определенных программах или их модификациях на этом втором этапе нагрев прерывается. Однако в большинстве случаев это приводит к соответствующему увеличению общей продолжительности стирки. На третьем этапе, который обозначается как этап дополнительной промывки после достижения заданной температуры, происходит ограниченный по времени дополнительный нагрев выше предварительно определенного гистерезиса управления температурой. В других случаях после разового нагрева до заданной температуры дополнительный нагрев не производится. Нагрев белья на втором этапе, а также возможный подогрев на третьем этапе выполняются опосредованно через стиральный раствор. Для этого в нижней части бака для стирального раствора обычно помещается нагревательный элемент. Стиральный раствор нагревается нагревательным элементом. При вращении барабана в контакт с нагретым стиральным раствором вступает белье. Путем обмена свободного и связанного раствора происходит нагрев стираемых изделий. Так как стираемое белье нагревается не прямо, а опосредованно через стиральный раствор, то в зависимости от вида и количества белья образуется разница температур между внутренней частью стираемого белья и окружающим ее свободным раствором. Эта разница температур тем больше, чем меньше обмен между свободным и связанным раствором. Кроме того, эту разницу температур существенно увеличивает повышенный объем загрузки, пониженная механика падения, обусловленная высоким коэффициентом заполнения, и уменьшенное отношение свободного раствора к связанному раствору. Вследствие этого при большой загрузке средняя температура стираемого белья, т.е. "температура стираемых изделий", будет существенно ниже температуры стирального раствора, окружающего стираемые изделия, т.е. "температуры стирального раствора". При непродолжительных циклах стирки, обычных для домашнего хозяйства, это может привести к тому, что средняя температура стираемых изделий будет ниже определенных минимальных значений, например ниже 50C, необходимых для достаточного отбеливания, вследствие чего производительность стирки ухудшится. Определенное улучшение в связи с этим может быть достигнуто соответствующим увеличением времени стирки и, при необходимости, дополнительным нагревом. Однако это снова приведет к нежелательному для пользователя значительному увеличению времени стирки. Сущность изобретения Задачей предлагаемого изобретения является разработка способа, при котором время стирки может быть сокращено и, несмотря на это, может быть достигнуто улучшение качества очистки стираемых изделий. Также задачей является разработка соответственно усовершенствованного бытового прибора. Эта задача решается способом с признаками, раскрываемыми в п.1 формулы изобретения, а также бытовым прибором с признаками, раскрываемыми в п.10 формулы изобретения. В способе стирки изделий в бытовом приборе с программным управлением, предназначенном для стирки изделий, нагревается стиральный раствор, находящийся в баке для стирального раствора, и устанавливается температура стирки. Определяются параметры, специфичные для стираемых изделий и/или бытового прибора, и рабочие параметры и в зависимости от этих параметров выполняется нагрев стирального раствора до заданной температуры. В бытовом приборе с программным управлением согласно изобретению, предназначенном для стирки изделий с помощью стирального раствора и содержащем бак для стирального раствора, нагревательный элемент для нагрева стирального раствора до температуры стирки и программируемый контроллер, предусмотрена возможность получения контроллером специфичных для стираемых изделий и/или бытового прибора параметров и возможность управления нагревательным элементом в зависимости от этих параметров для нагрева стирального раствора до заданной температуры стирки.-1 014995 Температура стирки настраивается, в частности, с помощью программируемого контроллера на текущую специфичную ситуацию процесса стирки, благодаря чему достигается улучшение качества стирки. Регулируемая температура стирки и процесс нагревания настраиваются на полученные ранее параметры процесса стирки. Благодаря этому можно целенаправленно сократить время достижения необходимого значения температуры стирки и тем самым длительность программ стирки. В результате также можно достичь большей равномерности процесса стирки и улучшить качество стирки даже при самых разных изделиях и относительно большой загрузке. Предпочтительно количество вводимой энергии, в частности, через нагревательный элемент бытового прибора для установки средней температуры стирки определяется в зависимости от полученных параметров. Предпочтительно ввод требуемого количества энергии осуществляется посредством соответствующего управления нагревательным элементом по меньшей мере на двух различных этапах, в частности, в зависимости от хода выполнения выбранной программы стирки, с предварительно заданными предельными значениями температуры. В частности, предусматривается, что ввод энергии осуществляют до того, как температура стирки опустится ниже нижнего предельного значения температуры. Установка температуры стирки предпочтительно выполняется в зависимости от значения возникшего перепада температур при изменении рабочего режима нагревательного элемента, предназначенного для нагрева стирального раствора, или после изменения рабочего режима. В частности, при установке температуры стирки при оценке перепада температур предпочтительно учитывается количество и/или впитывающая способность стираемых изделий в барабане. В особенно предпочтительном варианте экспертная система, реализованная, в частности, в программируемом контроллере, управляет нагревом стирального раствора в зависимости от полученных параметров. В качестве параметров, специфичных для стираемых изделий, учитываются предпочтительно объем загрузки и/или впитывающая способность стираемых изделий, определяемые посредством, в частности,подходящих, принципиально известных и соединенных с программируемым контроллером датчиков. Можно предусмотреть, что в качестве специфичных для бытового прибора параметров и рабочих параметров будет также учитываться заданная температура программы стирки и/или средний уровень воды в баке для стирального раствора на этапе нагрева и тем самым, в частности во время вышеописанного второго этапа процесса стирки, и/или температура бытового прибора, и/или температура среды вокруг бытового прибора. Предпочтительно экспертная система на основании различных входных параметров рассчитывает количество энергии, необходимое для достижения желательной средней температуры стирки и соответствующим образом управляет нагревом. В относительно простом случае это означает, что при увеличенной загрузке нагрев производится до повышенной температуры, некритичной для тканей стираемых изделий. В особом варианте исполнения рассчитанное ранее количество энергии может быть разделено на несколько этапов с предварительно определенными предельными значениями температуры в зависимости от хода выполнения программы. Это может происходить планово еще до того, как в ходе регулирования температура снова опустится ниже нижнего предельного значения температуры. Регулирование температуры во время процесса нагревания дополнительно может базироваться на оценке перепада температур при включенном или выключенном нагревательном элементе с учетом известной загрузки, в частности объема загрузки и/или впитывающей способности стираемых изделий. Исходя из сказанного,можно предусмотреть, что в случае изменения предварительно определенного гистерезиса будет произведена регулировка средней температуры стирки на втором этапе (нагрев до соответствующей заданной температуры) и на третьем этапе (дополнительная промывка после достижения заданной температуры). Помимо возможности целенаправленно сократить установку средней температуры стирки одновременно можно обеспечить поддержание средней заданной температуры. Благодаря этому можно получить высокоэффективный процесс стирки оптимальной продолжительности. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ стирки изделий в бытовом приборе с программным управлением, предназначенном для стирки изделий, при котором на первом этапе в бытовой прибор загружают изделия и заливают стиральный раствор, на втором этапе нагревают стиральный раствор, находящийся в баке для стирального раствора, и устанавливают температуру стирки, на третьем этапе осуществляют дополнительную промывку,характеризующийся тем, что определяют параметры, специфичные для стираемых изделий и/или бытового прибора, и в зависимости от этих параметров выполняют нагрев стирального раствора до заданной температуры, причем в зависимости от указанных параметров определяют количество энергии, необходимое для установки средней температуры стирки, и требуемое количество энергии вводят по меньшей мере на двух различных этапах. 2. Способ по п.1, отличающийся тем, что энергию вводят в зависимости от хода выполнения выбранной программы стирки, с предварительно заданными предельными значениями температуры. 3. Способ по п.1, отличающийся тем, что энергию вводят до того, как температура стирки опустит-2 014995 ся ниже нижнего предельного значения температуры. 4. Способ по одному из предыдущих пунктов, отличающийся тем, что установку температуры стирки выполняют в зависимости от значения возникшего перепада температур при изменении или после изменения рабочего режима нагревательного элемента, предназначенного для нагрева стирального раствора. 5. Способ по п.3, отличающийся тем, что при установке температуры стирки при оценке перепада температур предпочтительно учитывают количество и/или впитывающую способность стираемых изделий в барабане. 6. Способ по одному из предыдущих пунктов, отличающийся тем, что управляют нагревом стирального раствора с помощью экспертной системы в зависимости от введенных параметров. 7. Способ по одному из предыдущих пунктов, отличающийся тем, что в качестве параметров, специфичных для стираемых изделий, учитывают объем загрузки барабана и/или впитывающую способность стираемых изделий. 8. Способ по одному из предыдущих пунктов, отличающийся тем, что в качестве специфичных для бытового прибора параметров учитывают заданную температуру программы стирки, и/или средний уровень воды в баке для стирального раствора на этапе нагрева, и/или температуру бытового прибора, и/или температуру среды вокруг бытового прибора. 9. Способ по одному из предыдущих пунктов, отличающийся тем, что при увеличивающемся объеме загрузки в качестве температуры стирки устанавливают повышенную заданную температуру. 10. Бытовой прибор с программным управлением для стирки изделий посредством стирального раствора, с баком для стирального раствора и нагревательным элементом для нагрева стирального раствора до температуры стирки, а также с программируемым контроллером, отличающийся тем, что контроллер выполнен с возможностью проведения способа по одному из предыдущих пунктов.
