Устройство для установки прицела на автоматическое оружие

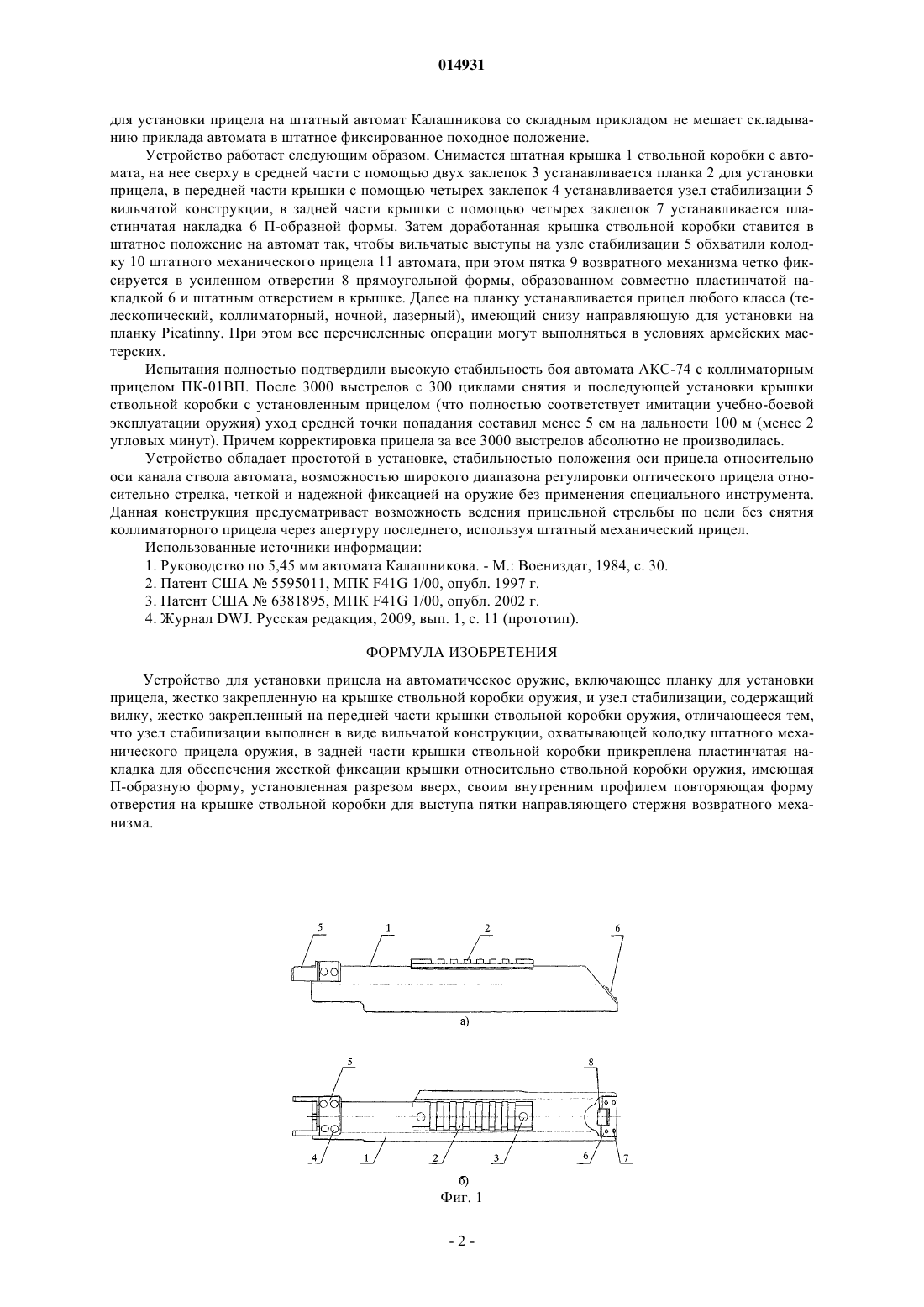

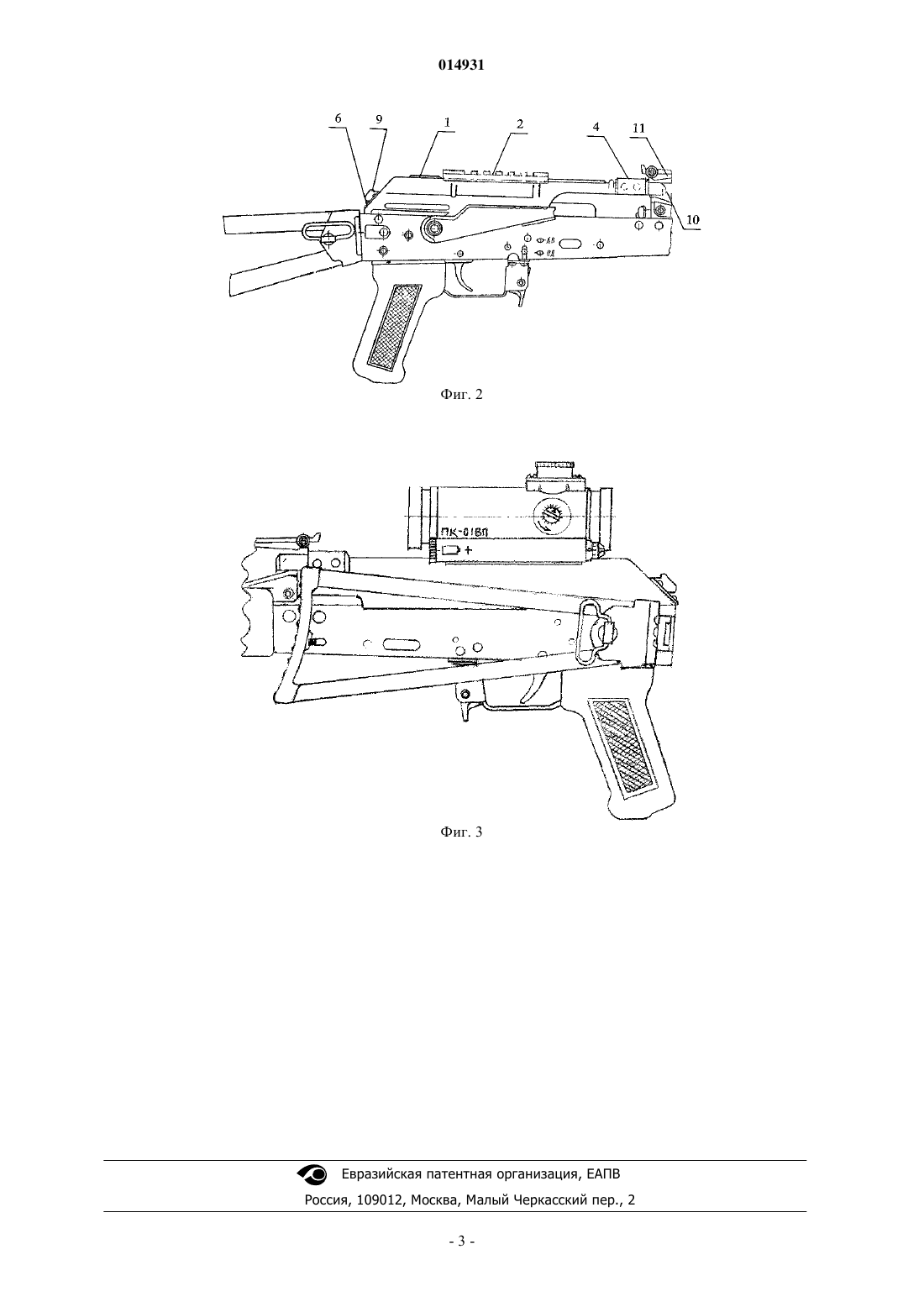

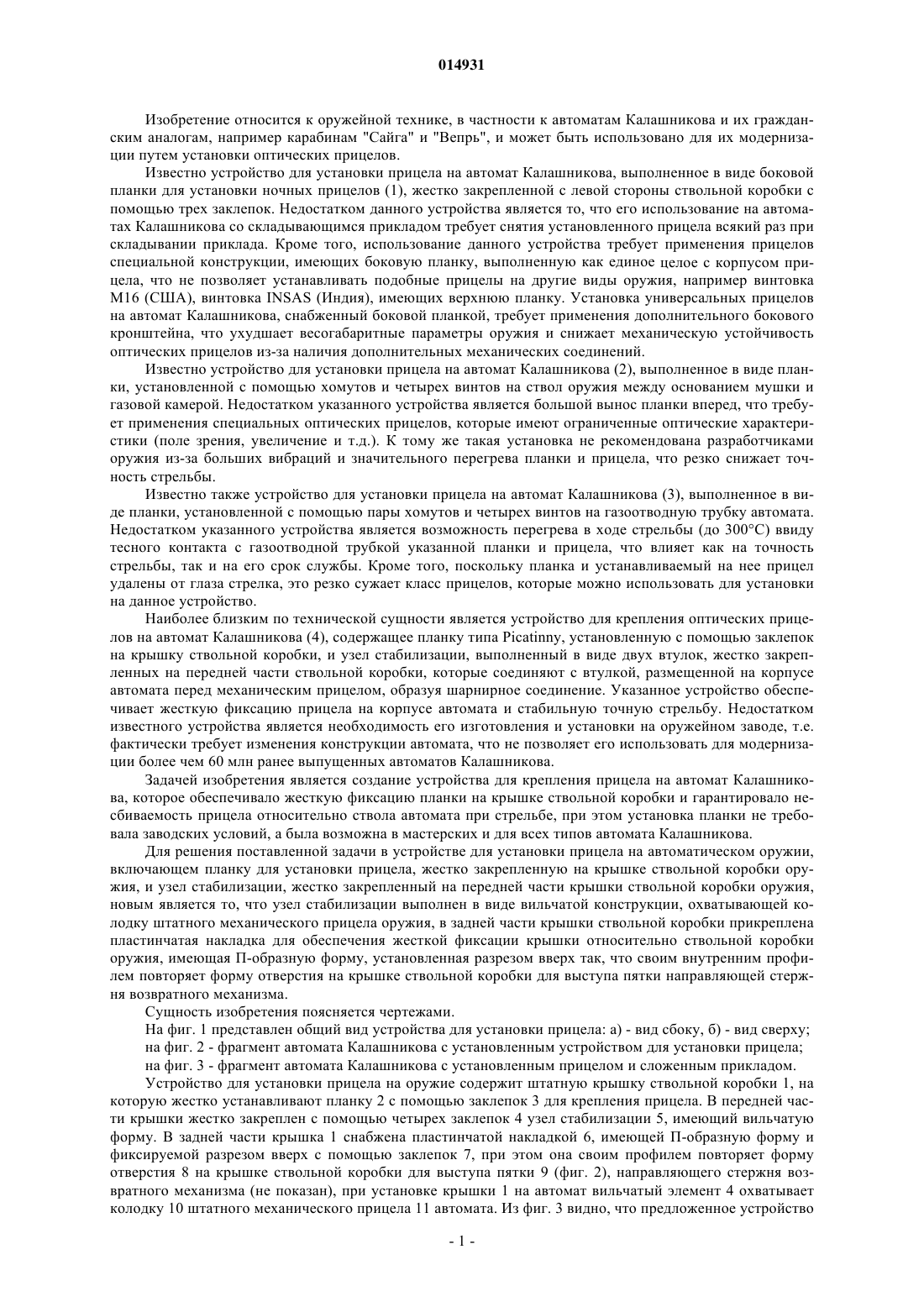

УСТРОЙСТВО ДЛЯ УСТАНОВКИ ПРИЦЕЛА НА АВТОМАТИЧЕСКОЕ ОРУЖИЕ Коптев Валентин Геннадьевич, Шкадаревич Алексей Петрович (BY) Изобретение относится к оружейной технике, в частности к автоматам Калашникова и их гражданским аналогам, например карабинам "Сайга" и "Вепрь", и может быть использовано для их модернизации путем установки оптических прицелов. Предложено устройство для установки прицела на автоматическом оружии, включающее планку для установки прицела, жестко закрепленную на крышке ствольной коробки оружия, и узел стабилизации, содержащий вилку, жестко закрепленный на передней части крышки ствольной коробки оружия. Новизна устройства состоит в том, что узел стабилизации выполнен в виде вильчатой конструкции, охватывающей колодку штатного механического прицела оружия, в задней части крышки ствольной коробки прикреплена пластинчатая накладка для обеспечения жесткой фиксации крышки относительно ствольной коробки оружия, имеющая П-образную форму, установленная разрезом вверх, своим внутренним профилем повторяющая форму отверстия на крышке ствольной коробки для выступа пятки направляющего стержня возвратного механизма. Устройство обладает простотой в установке, стабильностью положения оси прицела относительно оси канала ствола автомата, возможностью широкого диапазона регулировки оптического прицела относительно стрелка, четкой и надежной фиксацией на оружие без применения специального инструмента. Данная конструкция предусматривает возможность ведения прицельной стрельбы по цели без снятия коллиматорного прицела через апертуру последнего, используя штатный механический прицел. 014931 Изобретение относится к оружейной технике, в частности к автоматам Калашникова и их гражданским аналогам, например карабинам "Сайга" и "Вепрь", и может быть использовано для их модернизации путем установки оптических прицелов. Известно устройство для установки прицела на автомат Калашникова, выполненное в виде боковой планки для установки ночных прицелов (1), жестко закрепленной с левой стороны ствольной коробки с помощью трех заклепок. Недостатком данного устройства является то, что его использование на автоматах Калашникова со складывающимся прикладом требует снятия установленного прицела всякий раз при складывании приклада. Кроме того, использование данного устройства требует применения прицелов специальной конструкции, имеющих боковую планку, выполненную как единое целое с корпусом прицела, что не позволяет устанавливать подобные прицелы на другие виды оружия, например винтовкаM16 (США), винтовка INSAS (Индия), имеющих верхнюю планку. Установка универсальных прицелов на автомат Калашникова, снабженный боковой планкой, требует применения дополнительного бокового кронштейна, что ухудшает весогабаритные параметры оружия и снижает механическую устойчивость оптических прицелов из-за наличия дополнительных механических соединений. Известно устройство для установки прицела на автомат Калашникова (2), выполненное в виде планки, установленной с помощью хомутов и четырех винтов на ствол оружия между основанием мушки и газовой камерой. Недостатком указанного устройства является большой вынос планки вперед, что требует применения специальных оптических прицелов, которые имеют ограниченные оптические характеристики (поле зрения, увеличение и т.д.). К тому же такая установка не рекомендована разработчиками оружия из-за больших вибраций и значительного перегрева планки и прицела, что резко снижает точность стрельбы. Известно также устройство для установки прицела на автомат Калашникова (3), выполненное в виде планки, установленной с помощью пары хомутов и четырех винтов на газоотводную трубку автомата. Недостатком указанного устройства является возможность перегрева в ходе стрельбы (до 300C) ввиду тесного контакта с газоотводной трубкой указанной планки и прицела, что влияет как на точность стрельбы, так и на его срок службы. Кроме того, поскольку планка и устанавливаемый на нее прицел удалены от глаза стрелка, это резко сужает класс прицелов, которые можно использовать для установки на данное устройство. Наиболее близким по технической сущности является устройство для крепления оптических прицелов на автомат Калашникова (4), содержащее планку типа Picatinny, установленную с помощью заклепок на крышку ствольной коробки, и узел стабилизации, выполненный в виде двух втулок, жестко закрепленных на передней части ствольной коробки, которые соединяют с втулкой, размещенной на корпусе автомата перед механическим прицелом, образуя шарнирное соединение. Указанное устройство обеспечивает жесткую фиксацию прицела на корпусе автомата и стабильную точную стрельбу. Недостатком известного устройства является необходимость его изготовления и установки на оружейном заводе, т.е. фактически требует изменения конструкции автомата, что не позволяет его использовать для модернизации более чем 60 млн ранее выпущенных автоматов Калашникова. Задачей изобретения является создание устройства для крепления прицела на автомат Калашникова, которое обеспечивало жесткую фиксацию планки на крышке ствольной коробки и гарантировало несбиваемость прицела относительно ствола автомата при стрельбе, при этом установка планки не требовала заводских условий, а была возможна в мастерских и для всех типов автомата Калашникова. Для решения поставленной задачи в устройстве для установки прицела на автоматическом оружии,включающем планку для установки прицела, жестко закрепленную на крышке ствольной коробки оружия, и узел стабилизации, жестко закрепленный на передней части крышки ствольной коробки оружия,новым является то, что узел стабилизации выполнен в виде вильчатой конструкции, охватывающей колодку штатного механического прицела оружия, в задней части крышки ствольной коробки прикреплена пластинчатая накладка для обеспечения жесткой фиксации крышки относительно ствольной коробки оружия, имеющая П-образную форму, установленная разрезом вверх так, что своим внутренним профилем повторяет форму отверстия на крышке ствольной коробки для выступа пятки направляющей стержня возвратного механизма. Сущность изобретения поясняется чертежами. На фиг. 1 представлен общий вид устройства для установки прицела: а) - вид сбоку, б) - вид сверху; на фиг. 2 - фрагмент автомата Калашникова с установленным устройством для установки прицела; на фиг. 3 - фрагмент автомата Калашникова с установленным прицелом и сложенным прикладом. Устройство для установки прицела на оружие содержит штатную крышку ствольной коробки 1, на которую жестко устанавливают планку 2 с помощью заклепок 3 для крепления прицела. В передней части крышки жестко закреплен с помощью четырех заклепок 4 узел стабилизации 5, имеющий вильчатую форму. В задней части крышка 1 снабжена пластинчатой накладкой 6, имеющей П-образную форму и фиксируемой разрезом вверх с помощью заклепок 7, при этом она своим профилем повторяет форму отверстия 8 на крышке ствольной коробки для выступа пятки 9 (фиг. 2), направляющего стержня возвратного механизма (не показан), при установке крышки 1 на автомат вильчатый элемент 4 охватывает колодку 10 штатного механического прицела 11 автомата. Из фиг. 3 видно, что предложенное устройство-1 014931 для установки прицела на штатный автомат Калашникова со складным прикладом не мешает складыванию приклада автомата в штатное фиксированное походное положение. Устройство работает следующим образом. Снимается штатная крышка 1 ствольной коробки с автомата, на нее сверху в средней части с помощью двух заклепок 3 устанавливается планка 2 для установки прицела, в передней части крышки с помощью четырех заклепок 4 устанавливается узел стабилизации 5 вильчатой конструкции, в задней части крышки с помощью четырех заклепок 7 устанавливается пластинчатая накладка 6 П-образной формы. Затем доработанная крышка ствольной коробки ставится в штатное положение на автомат так, чтобы вильчатые выступы на узле стабилизации 5 обхватили колодку 10 штатного механического прицела 11 автомата, при этом пятка 9 возвратного механизма четко фиксируется в усиленном отверстии 8 прямоугольной формы, образованном совместно пластинчатой накладкой 6 и штатным отверстием в крышке. Далее на планку устанавливается прицел любого класса (телескопический, коллиматорный, ночной, лазерный), имеющий снизу направляющую для установки на планку Picatinny. При этом все перечисленные операции могут выполняться в условиях армейских мастерских. Испытания полностью подтвердили высокую стабильность боя автомата АКС-74 с коллиматорным прицелом ПК-01 ВП. После 3000 выстрелов с 300 циклами снятия и последующей установки крышки ствольной коробки с установленным прицелом (что полностью соответствует имитации учебно-боевой эксплуатации оружия) уход средней точки попадания составил менее 5 см на дальности 100 м (менее 2 угловых минут). Причем корректировка прицела за все 3000 выстрелов абсолютно не производилась. Устройство обладает простотой в установке, стабильностью положения оси прицела относительно оси канала ствола автомата, возможностью широкого диапазона регулировки оптического прицела относительно стрелка, четкой и надежной фиксацией на оружие без применения специального инструмента. Данная конструкция предусматривает возможность ведения прицельной стрельбы по цели без снятия коллиматорного прицела через апертуру последнего, используя штатный механический прицел. Использованные источники информации: 1. Руководство по 5,45 мм автомата Калашникова. - М.: Воениздат, 1984, с. 30. 2. Патент США 5595011, МПК F41G 1/00, опубл. 1997 г. 3. Патент США 6381895, МПК F41G 1/00, опубл. 2002 г. 4. Журнал DWJ. Русская редакция, 2009, вып. 1, с. 11 (прототип). ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для установки прицела на автоматическое оружие, включающее планку для установки прицела, жестко закрепленную на крышке ствольной коробки оружия, и узел стабилизации, содержащий вилку, жестко закрепленный на передней части крышки ствольной коробки оружия, отличающееся тем,что узел стабилизации выполнен в виде вильчатой конструкции, охватывающей колодку штатного механического прицела оружия, в задней части крышки ствольной коробки прикреплена пластинчатая накладка для обеспечения жесткой фиксации крышки относительно ствольной коробки оружия, имеющая П-образную форму, установленная разрезом вверх, своим внутренним профилем повторяющая форму отверстия на крышке ствольной коробки для выступа пятки направляющего стержня возвратного механизма.
