Оконный или дверной полый профиль

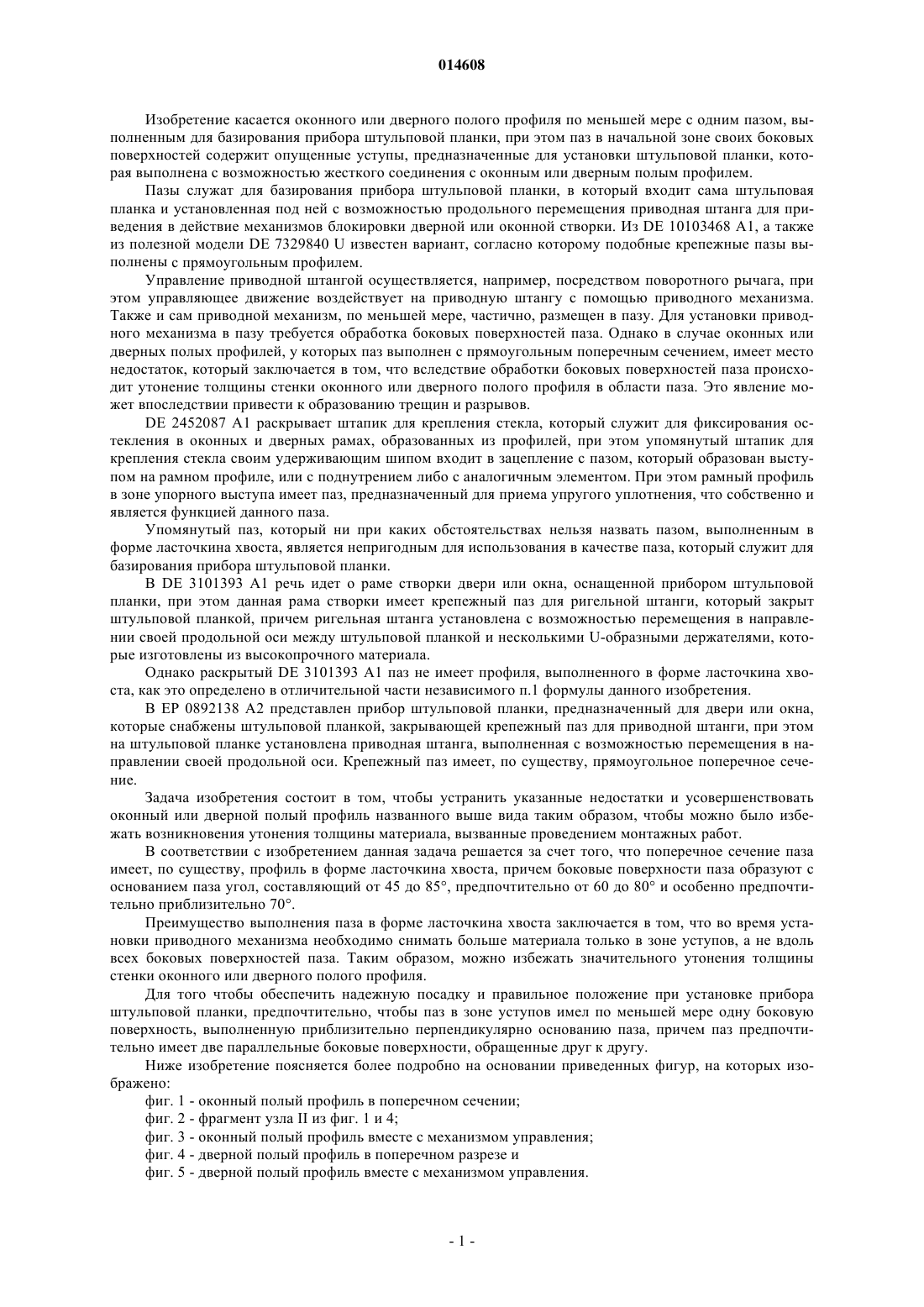

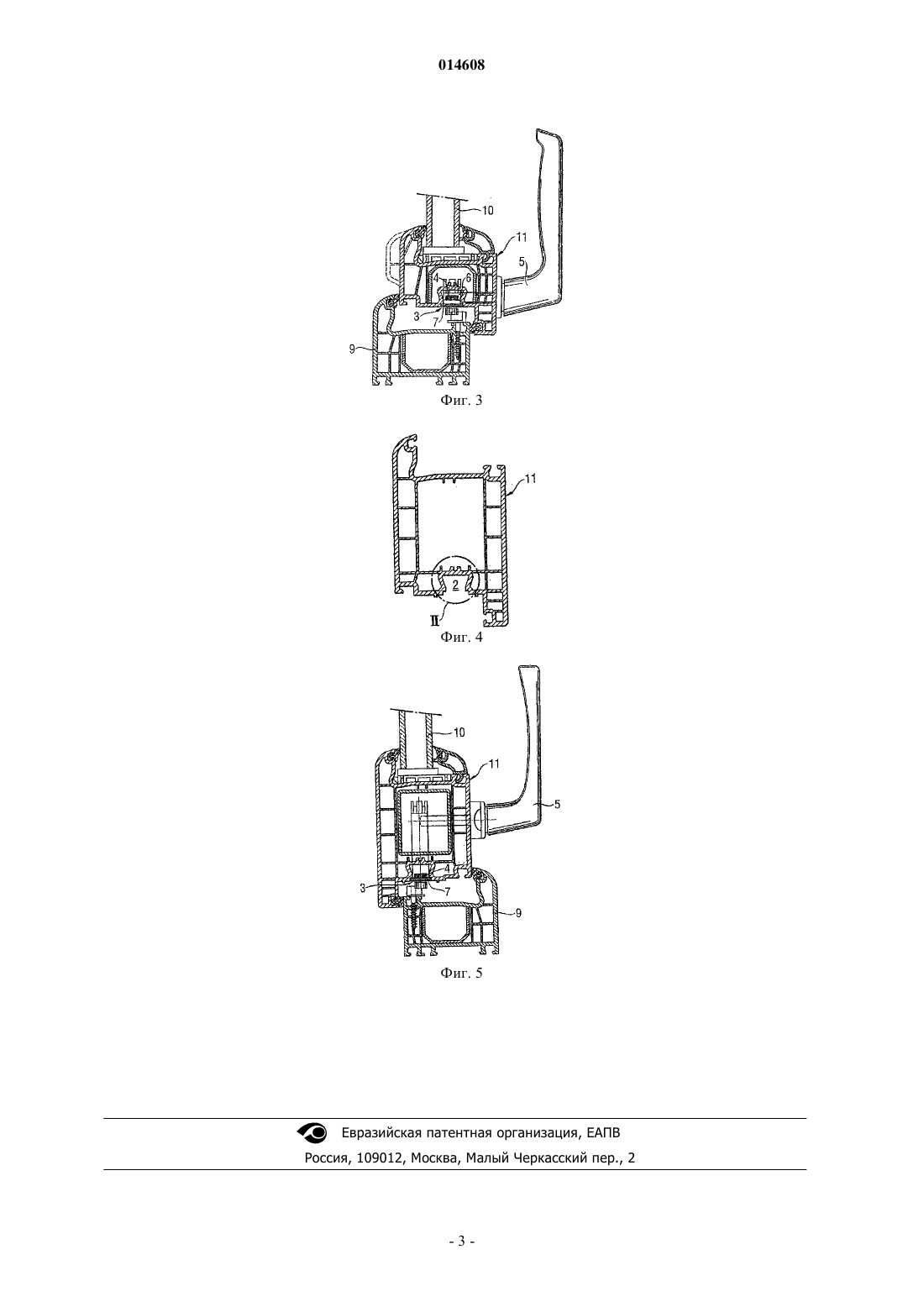

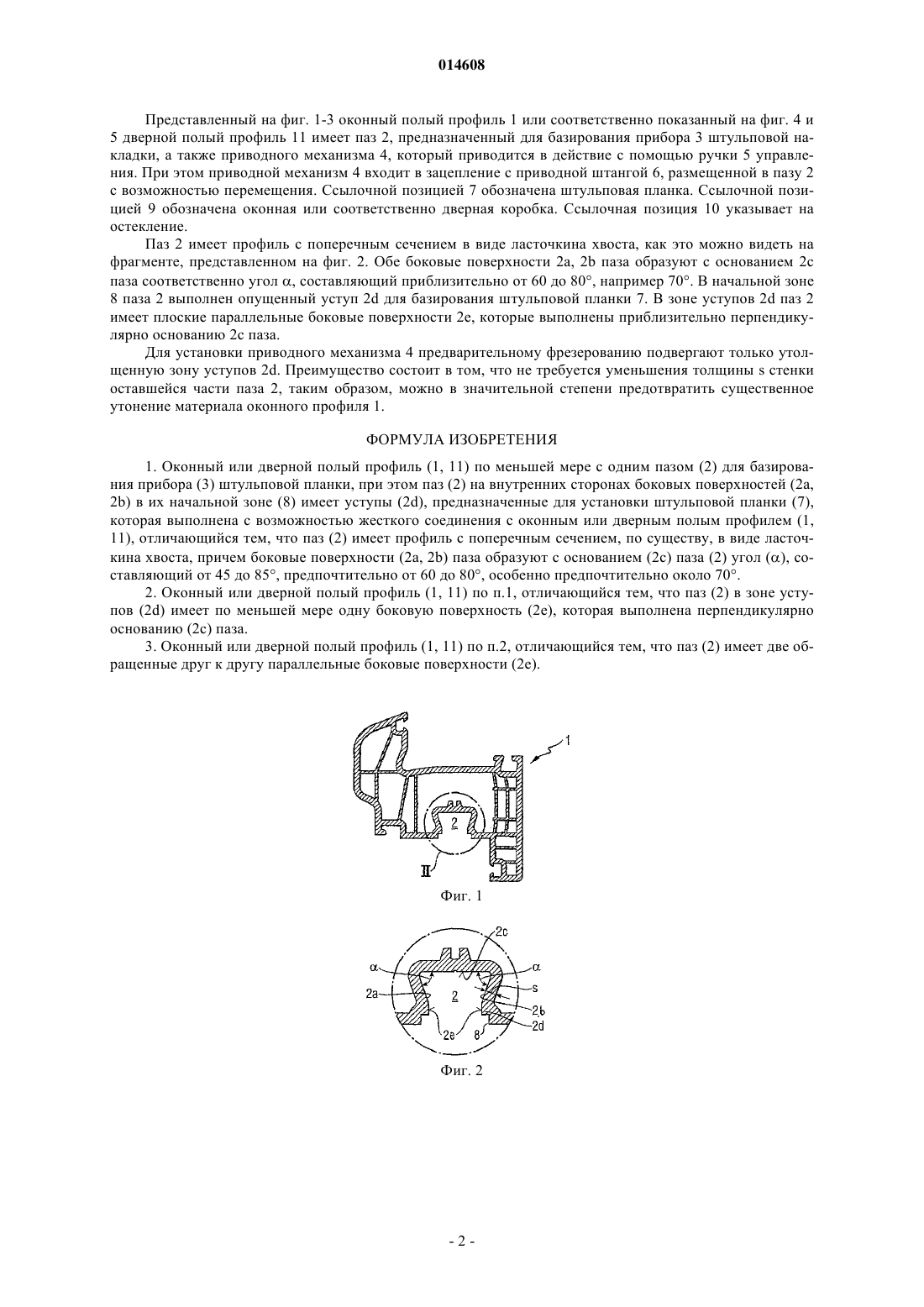

ОКОННЫЙ ИЛИ ДВЕРНОЙ ПОЛЫЙ ПРОФИЛЬ Изобретение касается оконного или дверного полого профиля (1, 11) по меньшей мере с одним пазом (2) для базирования прибора (3) штульповой планки, при этом паз (2) в начальной зоне (8) своих боковых поверхностей (2 а, 2b) имеет опущенные уступы (2d), предназначенные для установки штульповой планки (7), которая имеет возможность жесткого соединения с оконным или дверным полым профилем (1, 11). Для того чтобы избежать возникновения утонения толщины стенок, связанного с проведением монтажных работ, предусмотрено, чтобы паз (2) имел профиль с поперечным сечением, по существу, в виде ласточкина хвоста и чтобы боковые поверхности(2 а, 2b) паза образовывали с основанием (2 с) паза (2) угол , составляющий от 45 до 85, предпочтительно от 60 до 80, особенно предпочтительно приблизительно 70. 014608 Изобретение касается оконного или дверного полого профиля по меньшей мере с одним пазом, выполненным для базирования прибора штульповой планки, при этом паз в начальной зоне своих боковых поверхностей содержит опущенные уступы, предназначенные для установки штульповой планки, которая выполнена с возможностью жесткого соединения с оконным или дверным полым профилем. Пазы служат для базирования прибора штульповой планки, в который входит сама штульповая планка и установленная под ней с возможностью продольного перемещения приводная штанга для приведения в действие механизмов блокировки дверной или оконной створки. Из DE 10103468 А 1, а также из полезной модели DE 7329840 U известен вариант, согласно которому подобные крепежные пазы выполнены с прямоугольным профилем. Управление приводной штангой осуществляется, например, посредством поворотного рычага, при этом управляющее движение воздействует на приводную штангу с помощью приводного механизма. Также и сам приводной механизм, по меньшей мере, частично, размещен в пазу. Для установки приводного механизма в пазу требуется обработка боковых поверхностей паза. Однако в случае оконных или дверных полых профилей, у которых паз выполнен с прямоугольным поперечным сечением, имеет место недостаток, который заключается в том, что вследствие обработки боковых поверхностей паза происходит утонение толщины стенки оконного или дверного полого профиля в области паза. Это явление может впоследствии привести к образованию трещин и разрывов.DE 2452087 А 1 раскрывает штапик для крепления стекла, который служит для фиксирования остекления в оконных и дверных рамах, образованных из профилей, при этом упомянутый штапик для крепления стекла своим удерживающим шипом входит в зацепление с пазом, который образован выступом на рамном профиле, или с поднутрением либо с аналогичным элементом. При этом рамный профиль в зоне упорного выступа имеет паз, предназначенный для приема упругого уплотнения, что собственно и является функцией данного паза. Упомянутый паз, который ни при каких обстоятельствах нельзя назвать пазом, выполненным в форме ласточкина хвоста, является непригодным для использования в качестве паза, который служит для базирования прибора штульповой планки. В DE 3101393 А 1 речь идет о раме створки двери или окна, оснащенной прибором штульповой планки, при этом данная рама створки имеет крепежный паз для ригельной штанги, который закрыт штульповой планкой, причем ригельная штанга установлена с возможностью перемещения в направлении своей продольной оси между штульповой планкой и несколькими U-образными держателями, которые изготовлены из высокопрочного материала. Однако раскрытый DE 3101393 А 1 паз не имеет профиля, выполненного в форме ласточкина хвоста, как это определено в отличительной части независимого п.1 формулы данного изобретения. В ЕР 0892138 А 2 представлен прибор штульповой планки, предназначенный для двери или окна,которые снабжены штульповой планкой, закрывающей крепежный паз для приводной штанги, при этом на штульповой планке установлена приводная штанга, выполненная с возможностью перемещения в направлении своей продольной оси. Крепежный паз имеет, по существу, прямоугольное поперечное сечение. Задача изобретения состоит в том, чтобы устранить указанные недостатки и усовершенствовать оконный или дверной полый профиль названного выше вида таким образом, чтобы можно было избежать возникновения утонения толщины материала, вызванные проведением монтажных работ. В соответствии с изобретением данная задача решается за счет того, что поперечное сечение паза имеет, по существу, профиль в форме ласточкина хвоста, причем боковые поверхности паза образуют с основанием паза угол, составляющий от 45 до 85, предпочтительно от 60 до 80 и особенно предпочтительно приблизительно 70. Преимущество выполнения паза в форме ласточкина хвоста заключается в том, что во время установки приводного механизма необходимо снимать больше материала только в зоне уступов, а не вдоль всех боковых поверхностей паза. Таким образом, можно избежать значительного утонения толщины стенки оконного или дверного полого профиля. Для того чтобы обеспечить надежную посадку и правильное положение при установке прибора штульповой планки, предпочтительно, чтобы паз в зоне уступов имел по меньшей мере одну боковую поверхность, выполненную приблизительно перпендикулярно основанию паза, причем паз предпочтительно имеет две параллельные боковые поверхности, обращенные друг к другу. Ниже изобретение поясняется более подробно на основании приведенных фигур, на которых изображено: фиг. 1 - оконный полый профиль в поперечном сечении; фиг. 2 - фрагмент узла II из фиг. 1 и 4; фиг. 3 - оконный полый профиль вместе с механизмом управления; фиг. 4 - дверной полый профиль в поперечном разрезе и фиг. 5 - дверной полый профиль вместе с механизмом управления.-1 014608 Представленный на фиг. 1-3 оконный полый профиль 1 или соответственно показанный на фиг. 4 и 5 дверной полый профиль 11 имеет паз 2, предназначенный для базирования прибора 3 штульповой накладки, а также приводного механизма 4, который приводится в действие с помощью ручки 5 управления. При этом приводной механизм 4 входит в зацепление с приводной штангой 6, размещенной в пазу 2 с возможностью перемещения. Ссылочной позицией 7 обозначена штульповая планка. Ссылочной позицией 9 обозначена оконная или соответственно дверная коробка. Ссылочная позиция 10 указывает на остекление. Паз 2 имеет профиль с поперечным сечением в виде ласточкина хвоста, как это можно видеть на фрагменте, представленном на фиг. 2. Обе боковые поверхности 2 а, 2b паза образуют с основанием 2 с паза соответственно угол , составляющий приблизительно от 60 до 80, например 70. В начальной зоне 8 паза 2 выполнен опущенный уступ 2d для базирования штульповой планки 7. В зоне уступов 2d паз 2 имеет плоские параллельные боковые поверхности 2 е, которые выполнены приблизительно перпендикулярно основанию 2 с паза. Для установки приводного механизма 4 предварительному фрезерованию подвергают только утолщенную зону уступов 2d. Преимущество состоит в том, что не требуется уменьшения толщины s стенки оставшейся части паза 2, таким образом, можно в значительной степени предотвратить существенное утонение материала оконного профиля 1. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Оконный или дверной полый профиль (1, 11) по меньшей мере с одним пазом (2) для базирования прибора (3) штульповой планки, при этом паз (2) на внутренних сторонах боковых поверхностей (2 а,2b) в их начальной зоне (8) имеет уступы (2d), предназначенные для установки штульповой планки (7),которая выполнена с возможностью жесткого соединения с оконным или дверным полым профилем (1,11), отличающийся тем, что паз (2) имеет профиль с поперечным сечением, по существу, в виде ласточкина хвоста, причем боковые поверхности (2 а, 2b) паза образуют с основанием (2 с) паза (2) угол , составляющий от 45 до 85, предпочтительно от 60 до 80, особенно предпочтительно около 70. 2. Оконный или дверной полый профиль (1, 11) по п.1, отличающийся тем, что паз (2) в зоне уступов (2d) имеет по меньшей мере одну боковую поверхность (2 е), которая выполнена перпендикулярно основанию (2 с) паза. 3. Оконный или дверной полый профиль (1, 11) по п.2, отличающийся тем, что паз (2) имеет две обращенные друг к другу параллельные боковые поверхности (2 е).
