Кляммер для крепления плит навесных фасадов

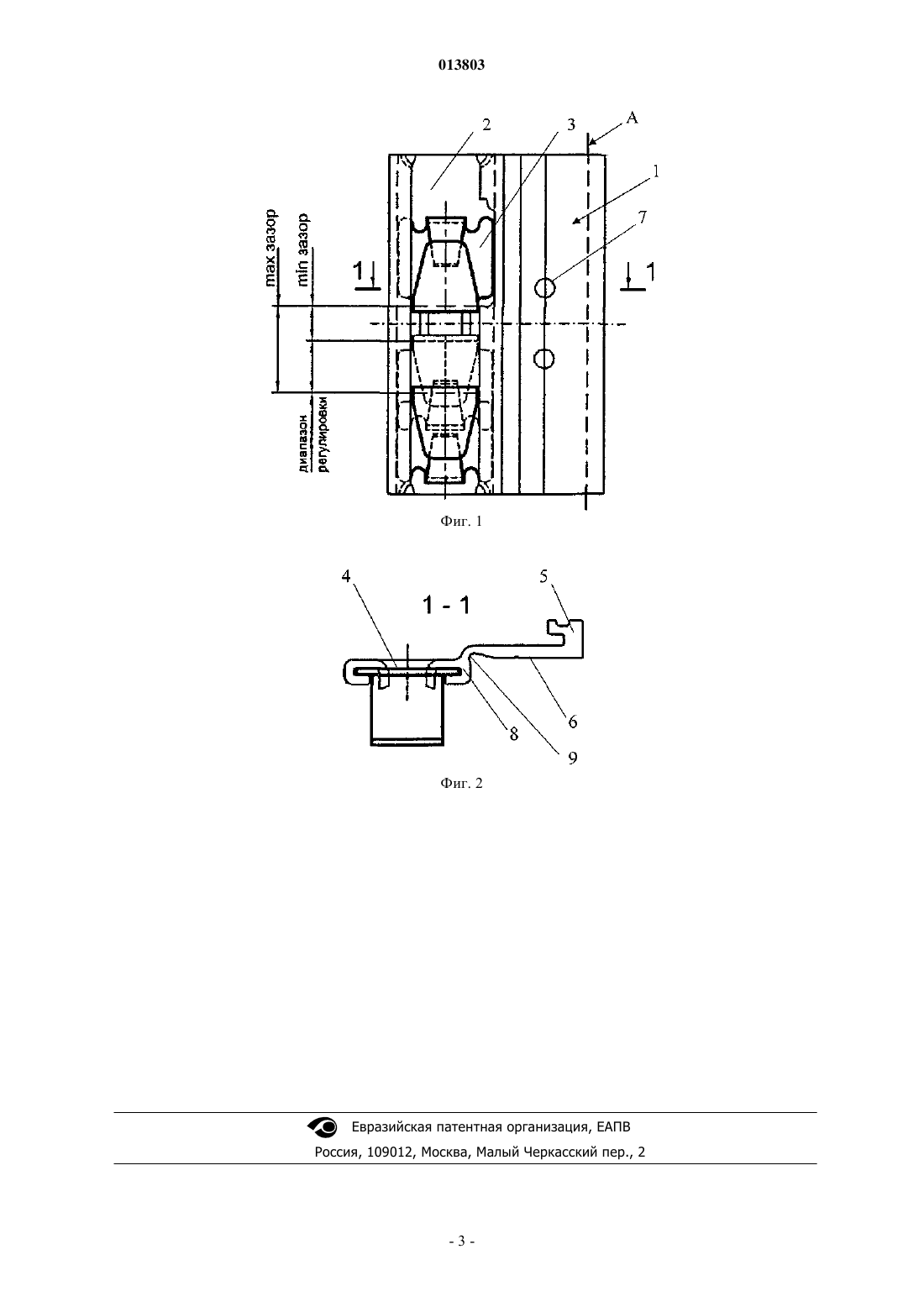

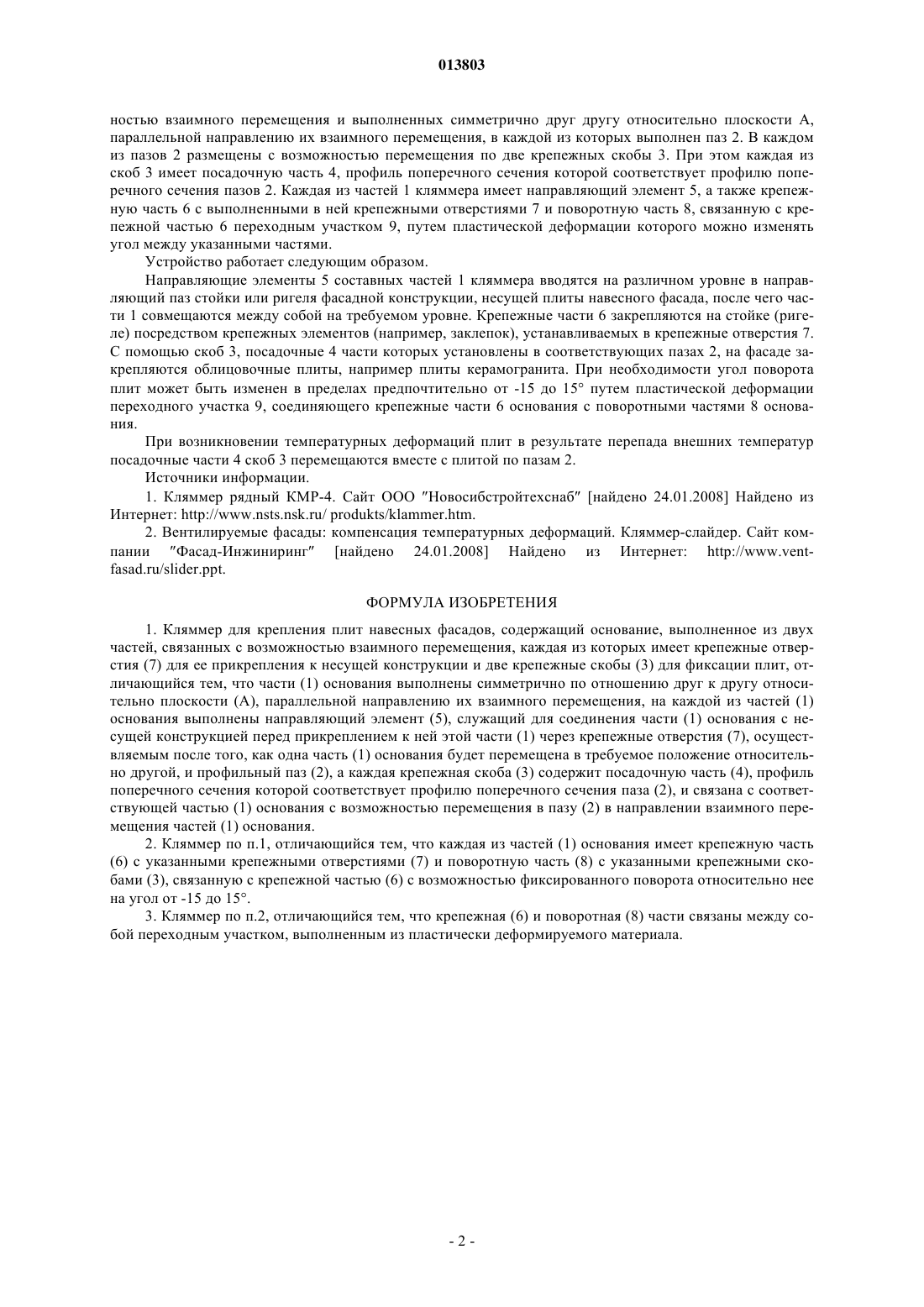

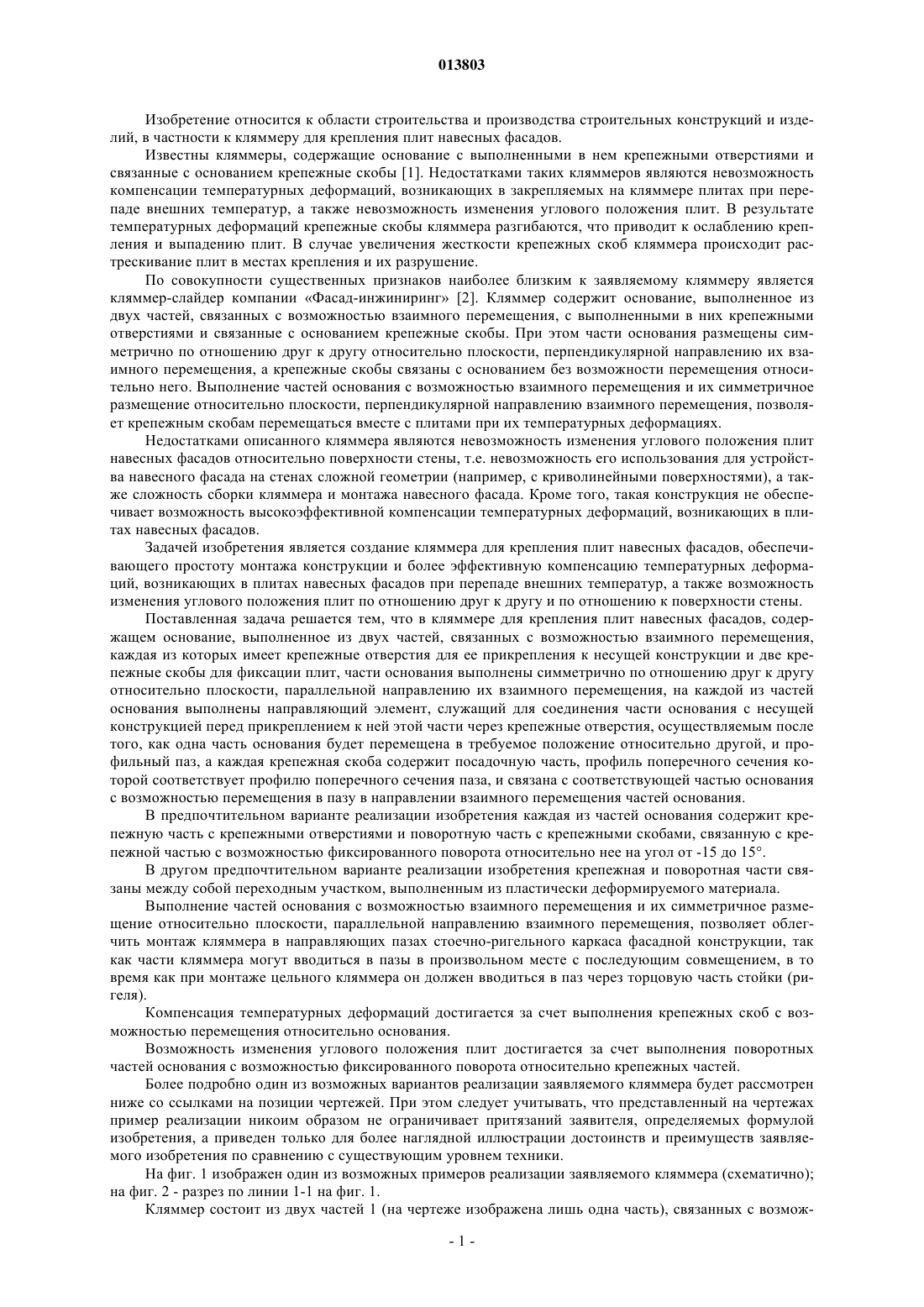

КЛЯММЕР ДЛЯ КРЕПЛЕНИЯ ПЛИТ НАВЕСНЫХ ФАСАДОВ Рудак Михаил Владимирович, Манько Дмитрий Анатольевич (BY) Изобретение относится к области строительства и производства строительных конструкций и изделий, в частности к кляммеру для крепления плит навесных фасадов. В предлагаемом кляммере для крепления плит навесных фасадов, содержащем основание, выполненное из двух частей, связанных с возможностью взаимного перемещения, каждая из которых имеет крепежные отверстия (7) для ее прикрепления к несущей конструкции и две крепежные скобы (3) для фиксации плит, части (1) основания выполнены симметрично по отношению друг к другу относительно плоскости (А), параллельной направлению их взаимного перемещения, на каждой из частей (1) основания выполнены направляющий элемент (5), служащий для соединения части (1) основания с несущей конструкцией перед прикреплением к ней этой части (1) через крепежные отверстия (7), осуществляемым после того, как одна часть (1) основания будет перемещена в требуемое положение относительно другой, и профильный паз (2), а каждая крепежная скоба (3) содержит посадочную часть (4), профиль поперечного сечения которой соответствует профилю поперечного сечения паза (2), и связана с соответствующей частью (1) основания с возможностью перемещения в пазу (2) в направлении взаимного перемещения частей (1) основания. 013803 Изобретение относится к области строительства и производства строительных конструкций и изделий, в частности к кляммеру для крепления плит навесных фасадов. Известны кляммеры, содержащие основание с выполненными в нем крепежными отверстиями и связанные с основанием крепежные скобы [1]. Недостатками таких кляммеров являются невозможность компенсации температурных деформаций, возникающих в закрепляемых на кляммере плитах при перепаде внешних температур, а также невозможность изменения углового положения плит. В результате температурных деформаций крепежные скобы кляммера разгибаются, что приводит к ослаблению крепления и выпадению плит. В случае увеличения жесткости крепежных скоб кляммера происходит растрескивание плит в местах крепления и их разрушение. По совокупности существенных признаков наиболее близким к заявляемому кляммеру является кляммер-слайдер компании Фасад-инжиниринг [2]. Кляммер содержит основание, выполненное из двух частей, связанных с возможностью взаимного перемещения, с выполненными в них крепежными отверстиями и связанные с основанием крепежные скобы. При этом части основания размещены симметрично по отношению друг к другу относительно плоскости, перпендикулярной направлению их взаимного перемещения, а крепежные скобы связаны с основанием без возможности перемещения относительно него. Выполнение частей основания с возможностью взаимного перемещения и их симметричное размещение относительно плоскости, перпендикулярной направлению взаимного перемещения, позволяет крепежным скобам перемещаться вместе с плитами при их температурных деформациях. Недостатками описанного кляммера являются невозможность изменения углового положения плит навесных фасадов относительно поверхности стены, т.е. невозможность его использования для устройства навесного фасада на стенах сложной геометрии (например, с криволинейными поверхностями), а также сложность сборки кляммера и монтажа навесного фасада. Кроме того, такая конструкция не обеспечивает возможность высокоэффективной компенсации температурных деформаций, возникающих в плитах навесных фасадов. Задачей изобретения является создание кляммера для крепления плит навесных фасадов, обеспечивающего простоту монтажа конструкции и более эффективную компенсацию температурных деформаций, возникающих в плитах навесных фасадов при перепаде внешних температур, а также возможность изменения углового положения плит по отношению друг к другу и по отношению к поверхности стены. Поставленная задача решается тем, что в кляммере для крепления плит навесных фасадов, содержащем основание, выполненное из двух частей, связанных с возможностью взаимного перемещения,каждая из которых имеет крепежные отверстия для ее прикрепления к несущей конструкции и две крепежные скобы для фиксации плит, части основания выполнены симметрично по отношению друг к другу относительно плоскости, параллельной направлению их взаимного перемещения, на каждой из частей основания выполнены направляющий элемент, служащий для соединения части основания с несущей конструкцией перед прикреплением к ней этой части через крепежные отверстия, осуществляемым после того, как одна часть основания будет перемещена в требуемое положение относительно другой, и профильный паз, а каждая крепежная скоба содержит посадочную часть, профиль поперечного сечения которой соответствует профилю поперечного сечения паза, и связана с соответствующей частью основания с возможностью перемещения в пазу в направлении взаимного перемещения частей основания. В предпочтительном варианте реализации изобретения каждая из частей основания содержит крепежную часть с крепежными отверстиями и поворотную часть с крепежными скобами, связанную с крепежной частью с возможностью фиксированного поворота относительно нее на угол от -15 до 15. В другом предпочтительном варианте реализации изобретения крепежная и поворотная части связаны между собой переходным участком, выполненным из пластически деформируемого материала. Выполнение частей основания с возможностью взаимного перемещения и их симметричное размещение относительно плоскости, параллельной направлению взаимного перемещения, позволяет облегчить монтаж кляммера в направляющих пазах стоечно-ригельного каркаса фасадной конструкции, так как части кляммера могут вводиться в пазы в произвольном месте с последующим совмещением, в то время как при монтаже цельного кляммера он должен вводиться в паз через торцовую часть стойки (ригеля). Компенсация температурных деформаций достигается за счет выполнения крепежных скоб с возможностью перемещения относительно основания. Возможность изменения углового положения плит достигается за счет выполнения поворотных частей основания с возможностью фиксированного поворота относительно крепежных частей. Более подробно один из возможных вариантов реализации заявляемого кляммера будет рассмотрен ниже со ссылками на позиции чертежей. При этом следует учитывать, что представленный на чертежах пример реализации никоим образом не ограничивает притязаний заявителя, определяемых формулой изобретения, а приведен только для более наглядной иллюстрации достоинств и преимуществ заявляемого изобретения по сравнению с существующим уровнем техники. На фиг. 1 изображен один из возможных примеров реализации заявляемого кляммера (схематично); на фиг. 2 - разрез по линии 1-1 на фиг. 1. Кляммер состоит из двух частей 1 (на чертеже изображена лишь одна часть), связанных с возмож-1 013803 ностью взаимного перемещения и выполненных симметрично друг другу относительно плоскости А,параллельной направлению их взаимного перемещения, в каждой из которых выполнен паз 2. В каждом из пазов 2 размещены с возможностью перемещения по две крепежных скобы 3. При этом каждая из скоб 3 имеет посадочную часть 4, профиль поперечного сечения которой соответствует профилю поперечного сечения пазов 2. Каждая из частей 1 кляммера имеет направляющий элемент 5, а также крепежную часть 6 с выполненными в ней крепежными отверстиями 7 и поворотную часть 8, связанную с крепежной частью 6 переходным участком 9, путем пластической деформации которого можно изменять угол между указанными частями. Устройство работает следующим образом. Направляющие элементы 5 составных частей 1 кляммера вводятся на различном уровне в направляющий паз стойки или ригеля фасадной конструкции, несущей плиты навесного фасада, после чего части 1 совмещаются между собой на требуемом уровне. Крепежные части 6 закрепляются на стойке (ригеле) посредством крепежных элементов (например, заклепок), устанавливаемых в крепежные отверстия 7. С помощью скоб 3, посадочные 4 части которых установлены в соответствующих пазах 2, на фасаде закрепляются облицовочные плиты, например плиты керамогранита. При необходимости угол поворота плит может быть изменен в пределах предпочтительно от -15 до 15 путем пластической деформации переходного участка 9, соединяющего крепежные части 6 основания с поворотными частями 8 основания. При возникновении температурных деформаций плит в результате перепада внешних температур посадочные части 4 скоб 3 перемещаются вместе с плитой по пазам 2. Источники информации. 1. Кляммер рядный КМР-4. Сайт ООО Новосибстройтехснаб [найдено 24.01.2008] Найдено из Интернет: http://www.nsts.nsk.ru/ produkts/klammer.htm. 2. Вентилируемые фасады: компенсация температурных деформаций. Кляммер-слайдер. Сайт компании Фасад-Инжиниринг [найдено 24.01.2008] Найдено из Интернет: http://www.ventfasad.ru/slider.ppt. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Кляммер для крепления плит навесных фасадов, содержащий основание, выполненное из двух частей, связанных с возможностью взаимного перемещения, каждая из которых имеет крепежные отверстия (7) для ее прикрепления к несущей конструкции и две крепежные скобы (3) для фиксации плит, отличающийся тем, что части (1) основания выполнены симметрично по отношению друг к другу относительно плоскости (А), параллельной направлению их взаимного перемещения, на каждой из частей (1) основания выполнены направляющий элемент (5), служащий для соединения части (1) основания с несущей конструкцией перед прикреплением к ней этой части (1) через крепежные отверстия (7), осуществляемым после того, как одна часть (1) основания будет перемещена в требуемое положение относительно другой, и профильный паз (2), а каждая крепежная скоба (3) содержит посадочную часть (4), профиль поперечного сечения которой соответствует профилю поперечного сечения паза (2), и связана с соответствующей частью (1) основания с возможностью перемещения в пазу (2) в направлении взаимного перемещения частей (1) основания. 2. Кляммер по п.1, отличающийся тем, что каждая из частей (1) основания имеет крепежную часть(6) с указанными крепежными отверстиями (7) и поворотную часть (8) с указанными крепежными скобами (3), связанную с крепежной частью (6) с возможностью фиксированного поворота относительно нее на угол от -15 до 15. 3. Кляммер по п.2, отличающийся тем, что крепежная (6) и поворотная (8) части связаны между собой переходным участком, выполненным из пластически деформируемого материала.
