Способ и устройство для повышения отношения кратности перекрытия к длине морской сейсмической косы.

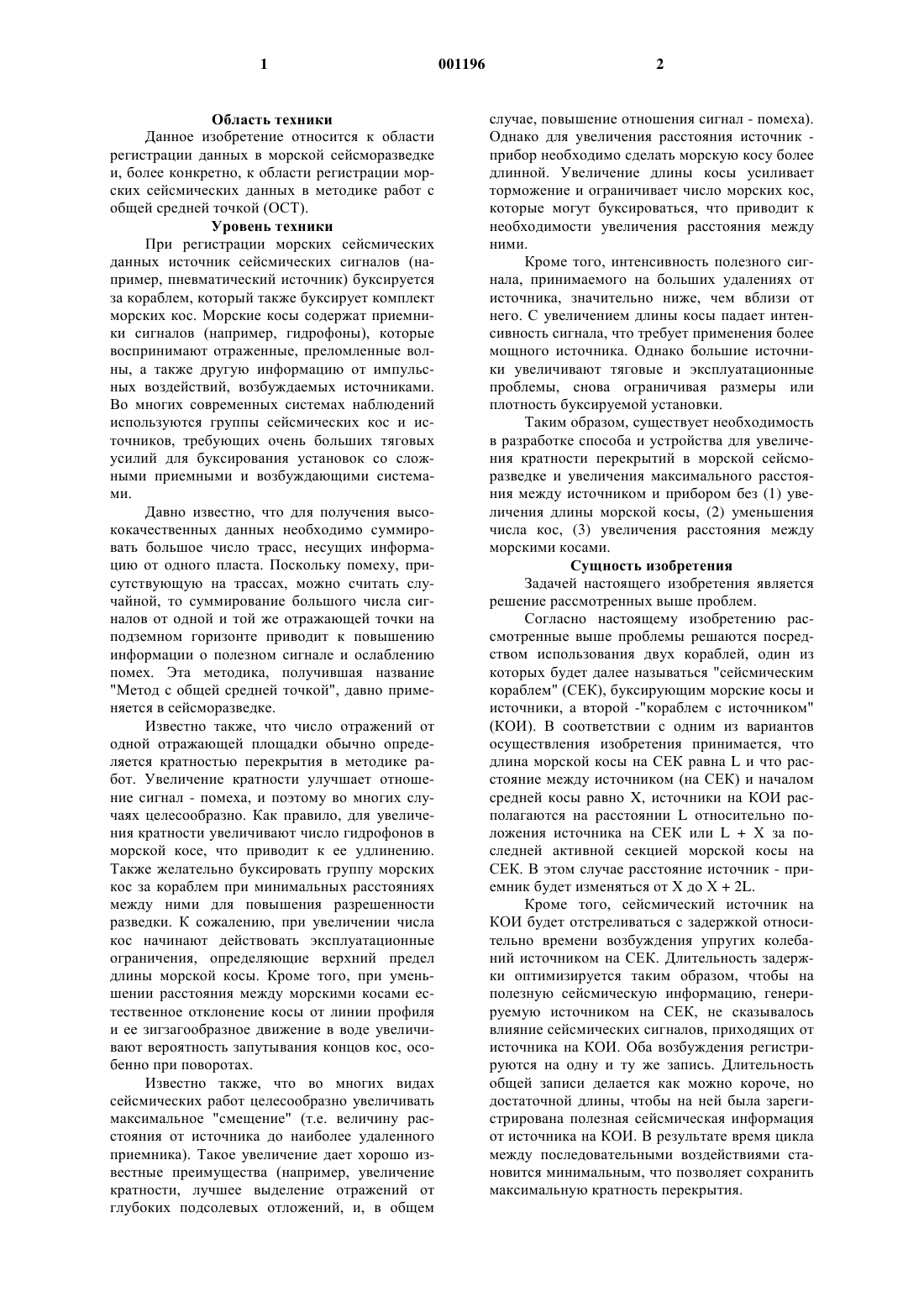

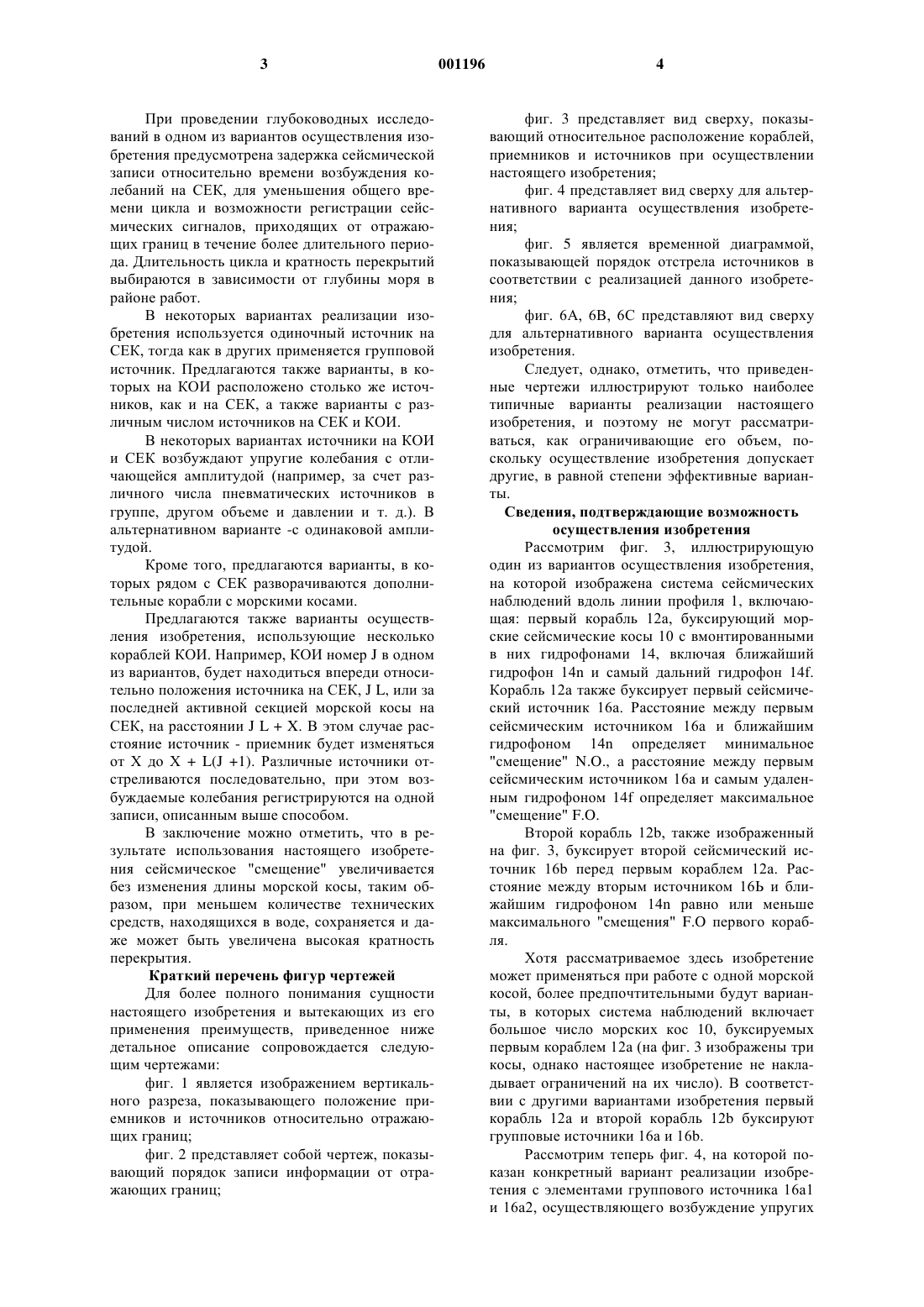

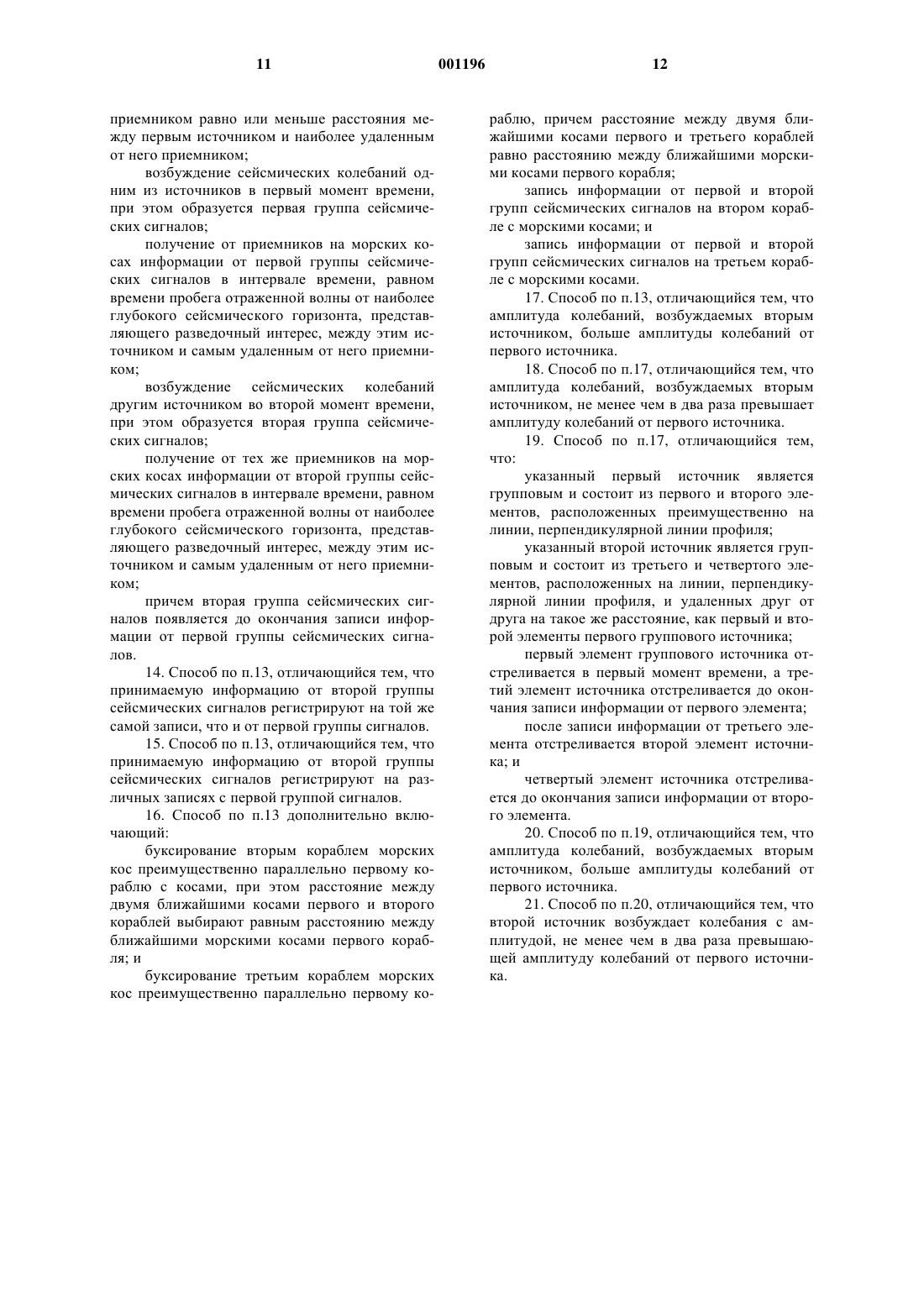

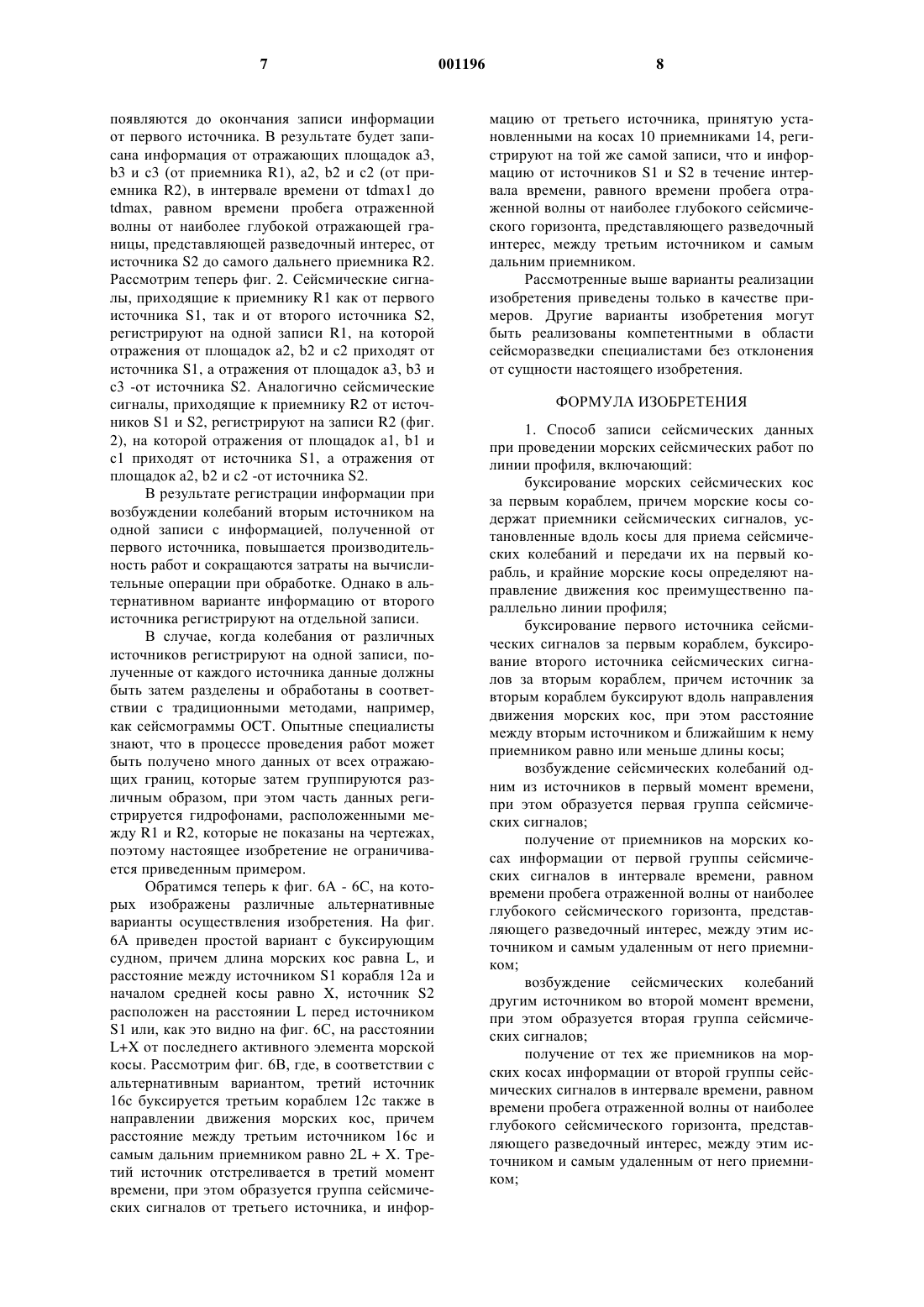

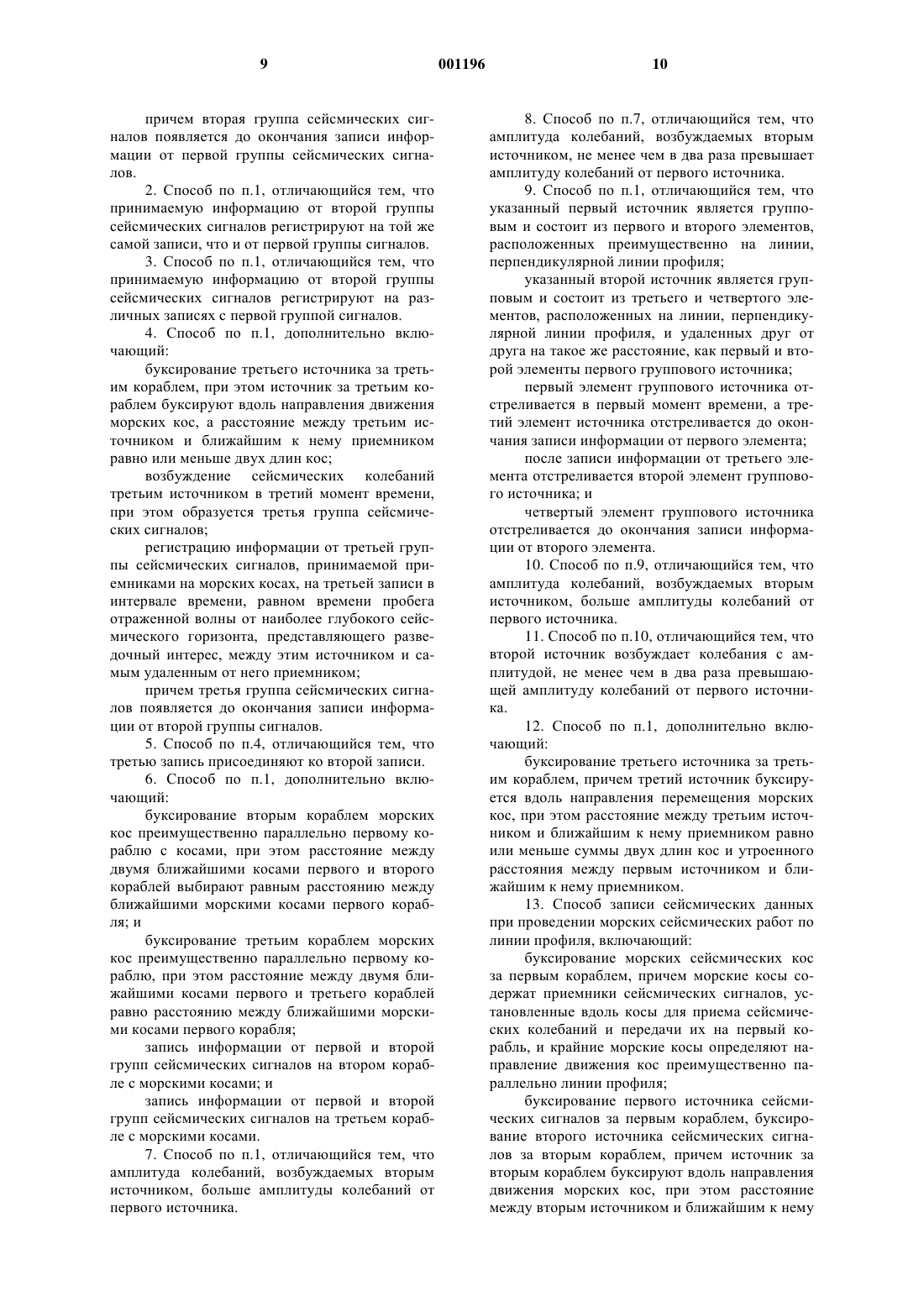

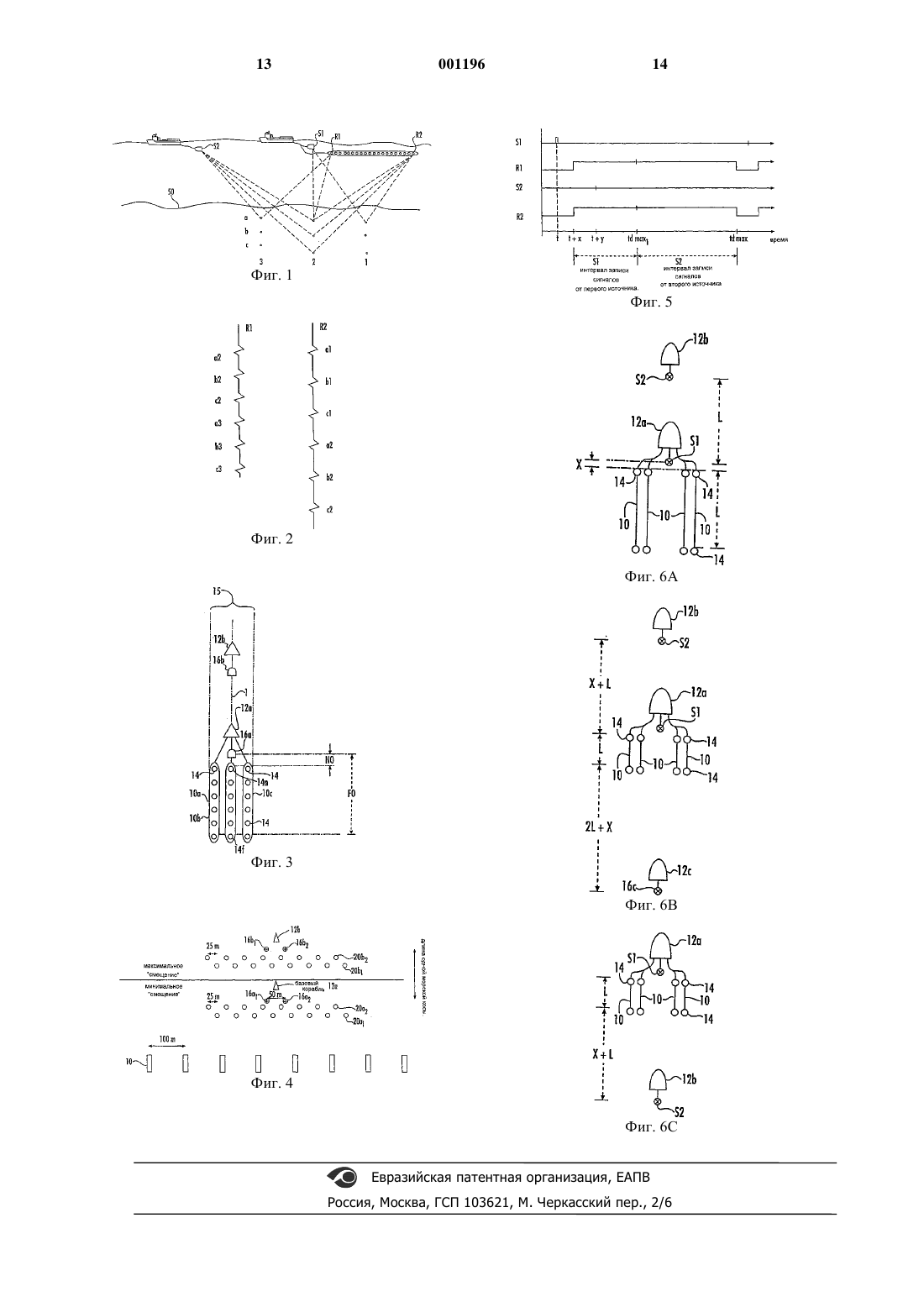

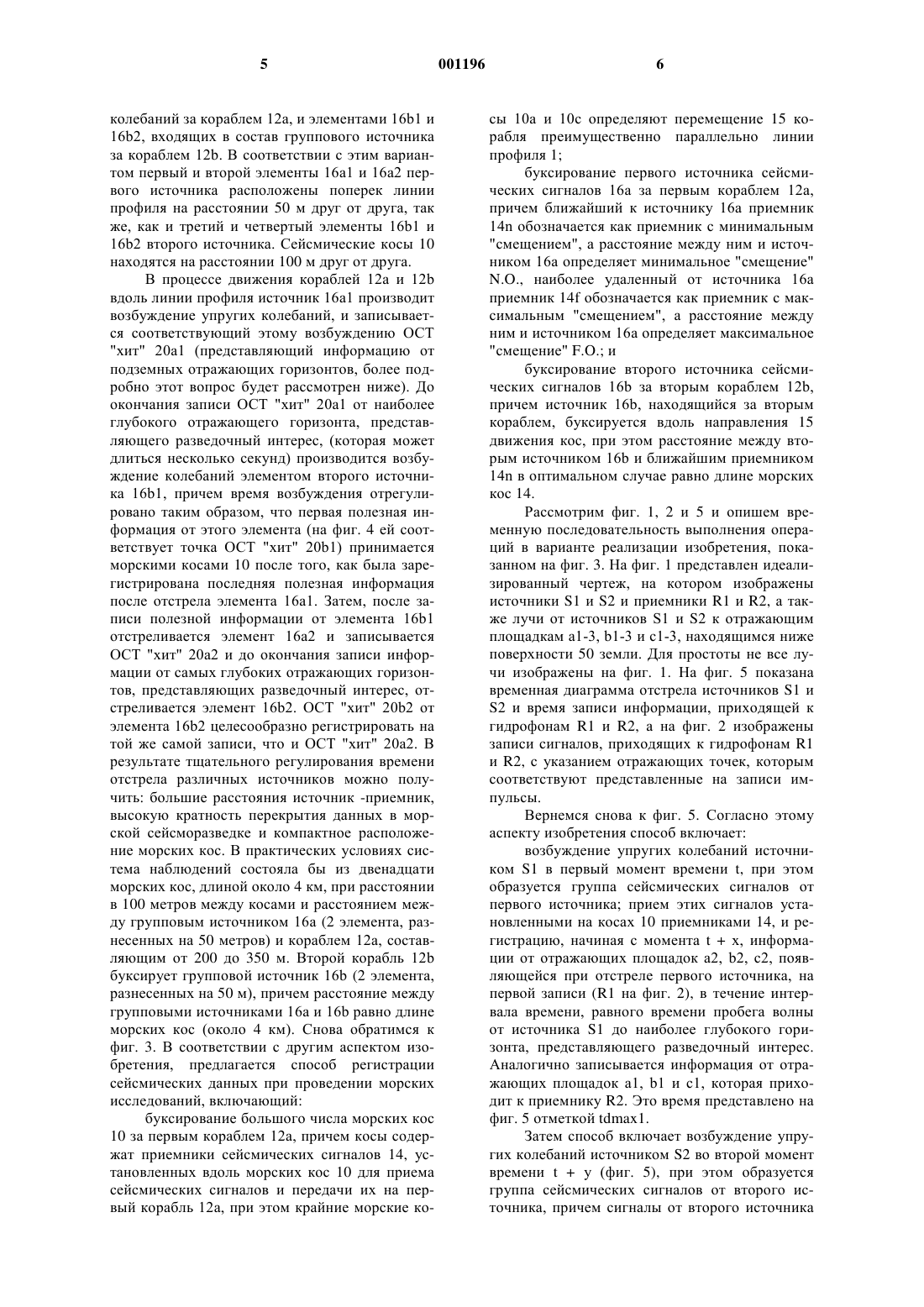

1 Область техники Данное изобретение относится к области регистрации данных в морской сейсморазведке и, более конкретно, к области регистрации морских сейсмических данных в методике работ с общей средней точкой (ОСТ). Уровень техники При регистрации морских сейсмических данных источник сейсмических сигналов (например, пневматический источник) буксируется за кораблем, который также буксирует комплект морских кос. Морские косы содержат приемники сигналов (например, гидрофоны), которые воспринимают отраженные, преломленные волны, а также другую информацию от импульсных воздействий, возбуждаемых источниками. Во многих современных системах наблюдений используются группы сейсмических кос и источников, требующих очень больших тяговых усилий для буксирования установок со сложными приемными и возбуждающими системами. Давно известно, что для получения высококачественных данных необходимо суммировать большое число трасс, несущих информацию от одного пласта. Поскольку помеху, присутствующую на трассах, можно считать случайной, то суммирование большого числа сигналов от одной и той же отражающей точки на подземном горизонте приводит к повышению информации о полезном сигнале и ослаблению помех. Эта методика, получившая название"Метод с общей средней точкой", давно применяется в сейсморазведке. Известно также, что число отражений от одной отражающей площадки обычно определяется кратностью перекрытия в методике работ. Увеличение кратности улучшает отношение сигнал - помеха, и поэтому во многих случаях целесообразно. Как правило, для увеличения кратности увеличивают число гидрофонов в морской косе, что приводит к ее удлинению. Также желательно буксировать группу морских кос за кораблем при минимальных расстояниях между ними для повышения разрешенности разведки. К сожалению, при увеличении числа кос начинают действовать эксплуатационные ограничения, определяющие верхний предел длины морской косы. Кроме того, при уменьшении расстояния между морскими косами естественное отклонение косы от линии профиля и ее зигзагообразное движение в воде увеличивают вероятность запутывания концов кос, особенно при поворотах. Известно также, что во многих видах сейсмических работ целесообразно увеличивать максимальное "смещение" (т.е. величину расстояния от источника до наиболее удаленного приемника). Такое увеличение дает хорошо известные преимущества (например, увеличение кратности, лучшее выделение отражений от глубоких подсолевых отложений, и, в общем 2 случае, повышение отношения сигнал - помеха). Однако для увеличения расстояния источник прибор необходимо сделать морскую косу более длинной. Увеличение длины косы усиливает торможение и ограничивает число морских кос,которые могут буксироваться, что приводит к необходимости увеличения расстояния между ними. Кроме того, интенсивность полезного сигнала, принимаемого на больших удалениях от источника, значительно ниже, чем вблизи от него. С увеличением длины косы падает интенсивность сигнала, что требует применения более мощного источника. Однако большие источники увеличивают тяговые и эксплуатационные проблемы, снова ограничивая размеры или плотность буксируемой установки. Таким образом, существует необходимость в разработке способа и устройства для увеличения кратности перекрытий в морской сейсморазведке и увеличения максимального расстояния между источником и прибором без (1) увеличения длины морской косы, (2) уменьшения числа кос, (3) увеличения расстояния между морскими косами. Сущность изобретения Задачей настоящего изобретения является решение рассмотренных выше проблем. Согласно настоящему изобретению рассмотренные выше проблемы решаются посредством использования двух кораблей, один из которых будет далее называться "сейсмическим кораблем" (СЕК), буксирующим морские косы и источники, а второй -"кораблем с источником"(КОИ). В соответствии с одним из вариантов осуществления изобретения принимается, что длина морской косы на СЕК равна L и что расстояние между источником (на СЕК) и началом средней косы равно X, источники на КОИ располагаются на расстоянии L относительно положения источника на СЕК или L + Х за последней активной секцией морской косы на СЕК. В этом случае расстояние источник - приемник будет изменяться от Х до Х + 2L. Кроме того, сейсмический источник на КОИ будет отстреливаться с задержкой относительно времени возбуждения упругих колебаний источником на СЕК. Длительность задержки оптимизируется таким образом, чтобы на полезную сейсмическую информацию, генерируемую источником на СЕК, не сказывалось влияние сейсмических сигналов, приходящих от источника на КОИ. Оба возбуждения регистрируются на одну и ту же запись. Длительность общей записи делается как можно короче, но достаточной длины, чтобы на ней была зарегистрирована полезная сейсмическая информация от источника на КОИ. В результате время цикла между последовательными воздействиями становится минимальным, что позволяет сохранить максимальную кратность перекрытия. 3 При проведении глубоководных исследований в одном из вариантов осуществления изобретения предусмотрена задержка сейсмической записи относительно времени возбуждения колебаний на СЕК, для уменьшения общего времени цикла и возможности регистрации сейсмических сигналов, приходящих от отражающих границ в течение более длительного периода. Длительность цикла и кратность перекрытий выбираются в зависимости от глубины моря в районе работ. В некоторых вариантах реализации изобретения используется одиночный источник на СЕК, тогда как в других применяется групповой источник. Предлагаются также варианты, в которых на КОИ расположено столько же источников, как и на СЕК, а также варианты с различным числом источников на СЕК и КОИ. В некоторых вариантах источники на КОИ и СЕК возбуждают упругие колебания с отличающейся амплитудой (например, за счет различного числа пневматических источников в группе, другом объеме и давлении и т. д.). В альтернативном варианте -с одинаковой амплитудой. Кроме того, предлагаются варианты, в которых рядом с СЕК разворачиваются дополнительные корабли с морскими косами. Предлагаются также варианты осуществления изобретения, использующие несколько кораблей КОИ. Например, КОИ номер J в одном из вариантов, будет находиться впереди относительно положения источника на СЕК, J L, или за последней активной секцией морской косы на СЕК, на расстоянии J L + X. В этом случае расстояние источник - приемник будет изменяться от Х до Х + L(J +1). Различные источники отстреливаются последовательно, при этом возбуждаемые колебания регистрируются на одной записи, описанным выше способом. В заключение можно отметить, что в результате использования настоящего изобретения сейсмическое "смещение" увеличивается без изменения длины морской косы, таким образом, при меньшем количестве технических средств, находящихся в воде, сохраняется и даже может быть увеличена высокая кратность перекрытия. Краткий перечень фигур чертежей Для более полного понимания сущности настоящего изобретения и вытекающих из его применения преимуществ, приведенное ниже детальное описание сопровождается следующим чертежами: фиг. 1 является изображением вертикального разреза, показывающего положение приемников и источников относительно отражающих границ; фиг. 2 представляет собой чертеж, показывающий порядок записи информации от отражающих границ; 4 фиг. 3 представляет вид сверху, показывающий относительное расположение кораблей,приемников и источников при осуществлении настоящего изобретения; фиг. 4 представляет вид сверху для альтернативного варианта осуществления изобретения; фиг. 5 является временной диаграммой,показывающей порядок отстрела источников в соответствии с реализацией данного изобретения; фиг. 6 А, 6 В, 6 С представляют вид сверху для альтернативного варианта осуществления изобретения. Следует, однако, отметить, что приведенные чертежи иллюстрируют только наиболее типичные варианты реализации настоящего изобретения, и поэтому не могут рассматриваться, как ограничивающие его объем, поскольку осуществление изобретения допускает другие, в равной степени эффективные варианты. Сведения, подтверждающие возможность осуществления изобретения Рассмотрим фиг. 3, иллюстрирующую один из вариантов осуществления изобретения,на которой изображена система сейсмических наблюдений вдоль линиипрофиля 1, включающая: первый корабль 12 а, буксирующий морские сейсмические косы 10 с вмонтированными в них гидрофонами 14, включая ближайший гидрофон 14n и самый дальний гидрофон 14f. Корабль 12 а также буксирует первый сейсмический источник 16 а. Расстояние между первым сейсмическим источником 16 а и ближайшим гидрофоном 14n определяет минимальное"смещение" N.O., а расстояние между первым сейсмическим источником 16 а и самым удаленным гидрофоном 14f определяет максимальное"смещение" F.O. Второй корабль 12b, также изображенный на фиг. 3, буксирует второй сейсмический источник 16b перед первым кораблем 12 а. Расстояние между вторым источником 16 Ь и ближайшим гидрофоном 14n равно или меньше максимального "смещения" F.O первого корабля. Хотя рассматриваемое здесь изобретение может применяться при работе с одной морской косой, более предпочтительными будут варианты, в которых система наблюдений включает большое число морских кос 10, буксируемых первым кораблем 12 а (на фиг. 3 изображены три косы, однако настоящее изобретение не накладывает ограничений на их число). В соответствии с другими вариантами изобретения первый корабль 12 а и второй корабль 12b буксируют групповые источники 16 а и 16b. Рассмотрим теперь фиг. 4, на которой показан конкретный вариант реализации изобретения с элементами группового источника 16 а 1 и 16 а 2, осуществляющего возбуждение упругих 5 колебаний за кораблем 12 а, и элементами 16b1 и 16b2, входящих в состав группового источника за кораблем 12b. В соответствии с этим вариантом первый и второй элементы 16 а 1 и 16 а 2 первого источника расположены поперек линии профиля на расстоянии 50 м друг от друга, так же, как и третий и четвертый элементы 16b1 и 16b2 второго источника. Сейсмические косы 10 находятся на расстоянии 100 м друг от друга. В процессе движения кораблей 12 а и 12b вдоль линии профиля источник 16 а 1 производит возбуждение упругих колебаний, и записывается соответствующий этому возбуждению ОСТ"хит" 20 а 1 (представляющий информацию от подземных отражающих горизонтов, более подробно этот вопрос будет рассмотрен ниже). До окончания записи ОСТ "хит" 20 а 1 от наиболее глубокого отражающего горизонта, представляющего разведочный интерес, (которая может длиться несколько секунд) производится возбуждение колебаний элементом второго источника 16b1, причем время возбуждения отрегулировано таким образом, что первая полезная информация от этого элемента (на фиг. 4 ей соответствует точка ОСТ "хит" 20b1) принимается морскими косами 10 после того, как была зарегистрирована последняя полезная информация после отстрела элемента 16 а 1. Затем, после записи полезной информации от элемента 16b1 отстреливается элемент 16 а 2 и записывается ОСТ "хит" 20 а 2 и до окончания записи информации от самых глубоких отражающих горизонтов, представляющих разведочный интерес, отстреливается элемент 16b2. ОСТ "хит" 20b2 от элемента 16b2 целесообразно регистрировать на той же самой записи, что и ОСТ "хит" 20 а 2. В результате тщательного регулирования времени отстрела различных источников можно получить: большие расстояния источник -приемник,высокую кратность перекрытия данных в морской сейсморазведке и компактное расположение морских кос. В практических условиях система наблюдений состояла бы из двенадцати морских кос, длиной около 4 км, при расстоянии в 100 метров между косами и расстоянием между групповым источником 16 а (2 элемента, разнесенных на 50 метров) и кораблем 12 а, составляющим от 200 до 350 м. Второй корабль 12b буксирует групповой источник 16b (2 элемента,разнесенных на 50 м), причем расстояние между групповыми источниками 16 а и 16b равно длине морских кос (около 4 км). Снова обратимся к фиг. 3. В соответствии с другим аспектом изобретения, предлагается способ регистрации сейсмических данных при проведении морских исследований, включающий: буксирование большого числа морских кос 10 за первым кораблем 12 а, причем косы содержат приемники сейсмических сигналов 14, установленных вдоль морских кос 10 для приема сейсмических сигналов и передачи их на первый корабль 12 а, при этом крайние морские ко 001196 6 сы 10 а и 10 с определяют перемещение 15 корабля преимущественно параллельно линии профиля 1; буксирование первого источника сейсмических сигналов 16 а за первым кораблем 12 а,причем ближайший к источнику 16 а приемник 14n обозначается как приемник с минимальным"смещением", а расстояние между ним и источником 16 а определяет минимальное "смещение"N.O., наиболее удаленный от источника 16 а приемник 14f обозначается как приемник с максимальным "смещением", а расстояние между ним и источником 16 а определяет максимальное"смещение" F.O.; и буксирование второго источника сейсмических сигналов 16b за вторым кораблем 12b,причем источник 16b, находящийся за вторым кораблем, буксируется вдоль направления 15 движения кос, при этом расстояние между вторым источником 16b и ближайшим приемником 14n в оптимальном случае равно длине морских кос 14. Рассмотрим фиг. 1, 2 и 5 и опишем временную последовательность выполнения операций в варианте реализации изобретения, показанном на фиг. 3. На фиг. 1 представлен идеализированный чертеж, на котором изображены источники S1 и S2 и приемники R1 и R2, а также лучи от источников S1 и S2 к отражающим площадкам а 1-3, b1-3 и с 1-3, находящимся ниже поверхности 50 земли. Для простоты не все лучи изображены на фиг. 1. На фиг. 5 показана временная диаграмма отстрела источников S1 иS2 и время записи информации, приходящей к гидрофонам R1 и R2, а на фиг. 2 изображены записи сигналов, приходящих к гидрофонам R1 и R2, с указанием отражающих точек, которым соответствуют представленные на записи импульсы. Вернемся снова к фиг. 5. Согласно этому аспекту изобретения способ включает: возбуждение упругих колебаний источником S1 в первый момент времени t, при этом образуется группа сейсмических сигналов от первого источника; прием этих сигналов установленными на косах 10 приемниками 14, и регистрацию, начиная с момента t + х, информации от отражающих площадок а 2, b2, с 2, появляющейся при отстреле первого источника, на первой записи (R1 на фиг. 2), в течение интервала времени, равного времени пробега волны от источника S1 до наиболее глубокого горизонта, представляющего разведочный интерес. Аналогично записывается информация от отражающих площадок а 1, b1 и с 1, которая приходит к приемнику R2. Это время представлено на фиг. 5 отметкой tdmax1. Затем способ включает возбуждение упругих колебаний источником S2 во второй момент времени t + у (фиг. 5), при этом образуется группа сейсмических сигналов от второго источника, причем сигналы от второго источника 7 появляются до окончания записи информации от первого источника. В результате будет записана информация от отражающих площадок а 3,b3 и с 3 (от приемника R1), а 2, b2 и с 2 (от приемника R2), в интервале времени от tdmax1 доtdmax, равном времени пробега отраженной волны от наиболее глубокой отражающей границы, представляющей разведочный интерес, от источника S2 до самого дальнего приемника R2. Рассмотрим теперь фиг. 2. Сейсмические сигналы, приходящие к приемнику R1 как от первого источника S1, так и от второго источника S2,регистрируют на одной записи R1, на которой отражения от площадок а 2, b2 и с 2 приходят от источника S1, а отражения от площадок а 3, b3 и с 3 -от источника S2. Аналогично сейсмические сигналы, приходящие к приемнику R2 от источников S1 и S2, регистрируют на записи R2 (фиг. 2), на которой отражения от площадок а 1, b1 и с 1 приходят от источника S1, а отражения от площадок а 2, b2 и с 2 -от источника S2. В результате регистрации информации при возбуждении колебаний вторым источником на одной записи с информацией, полученной от первого источника, повышается производительность работ и сокращаются затраты на вычислительные операции при обработке. Однако в альтернативном варианте информацию от второго источника регистрируют на отдельной записи. В случае, когда колебания от различных источников регистрируют на одной записи, полученные от каждого источника данные должны быть затем разделены и обработаны в соответствии с традиционными методами, например,как сейсмограммы OCT. Опытные специалисты знают, что в процессе проведения работ может быть получено много данных от всех отражающих границ, которые затем группируются различным образом, при этом часть данных регистрируется гидрофонами, расположенными между R1 и R2, которые не показаны на чертежах,поэтому настоящее изобретение не ограничивается приведенным примером. Обратимся теперь к фиг. 6 А - 6 С, на которых изображены различные альтернативные варианты осуществления изобретения. На фиг. 6 А приведен простой вариант с буксирующим судном, причем длина морских кос равна L, и расстояние между источником S1 корабля 12 а и началом средней косы равно X, источник S2 расположен на расстоянии L перед источникомS1 или, как это видно на фиг. 6 С, на расстоянииL+X от последнего активного элемента морской косы. Рассмотрим фиг. 6 В, где, в соответствии с альтернативным вариантом, третий источник 16 с буксируется третьим кораблем 12 с также в направлении движения морских кос, причем расстояние между третьим источником 16 с и самым дальним приемником равно 2L + X. Третий источник отстреливается в третий момент времени, при этом образуется группа сейсмических сигналов от третьего источника, и инфор 001196 8 мацию от третьего источника, принятую установленными на косах 10 приемниками 14, регистрируют на той же самой записи, что и информацию от источников S1 и S2 в течение интервала времени, равного времени пробега отраженной волны от наиболее глубокого сейсмического горизонта, представляющего разведочный интерес, между третьим источником и самым дальним приемником. Рассмотренные выше варианты реализации изобретения приведены только в качестве примеров. Другие варианты изобретения могут быть реализованы компетентными в области сейсморазведки специалистами без отклонения от сущности настоящего изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ записи сейсмических данных при проведении морских сейсмических работ по линии профиля, включающий: буксирование морских сейсмических кос за первым кораблем, причем морские косы содержат приемники сейсмических сигналов, установленные вдоль косы для приема сейсмических колебаний и передачи их на первый корабль, и крайние морские косы определяют направление движения кос преимущественно параллельно линии профиля; буксирование первого источника сейсмических сигналов за первым кораблем, буксирование второго источника сейсмических сигналов за вторым кораблем, причем источник за вторым кораблем буксируют вдоль направления движения морских кос, при этом расстояние между вторым источником и ближайшим к нему приемником равно или меньше длины косы; возбуждение сейсмических колебаний одним из источников в первый момент времени,при этом образуется первая группа сейсмических сигналов; получение от приемников на морских косах информации от первой группы сейсмических сигналов в интервале времени, равном времени пробега отраженной волны от наиболее глубокого сейсмического горизонта, представляющего разведочный интерес, между этим источником и самым удаленным от него приемником; возбуждение сейсмических колебаний другим источником во второй момент времени,при этом образуется вторая группа сейсмических сигналов; получение от тех же приемников на морских косах информации от второй группы сейсмических сигналов в интервале времени, равном времени пробега отраженной волны от наиболее глубокого сейсмического горизонта, представляющего разведочный интерес, между этим источником и самым удаленным от него приемником; 9 причем вторая группа сейсмических сигналов появляется до окончания записи информации от первой группы сейсмических сигналов. 2. Способ по п.1, отличающийся тем, что принимаемую информацию от второй группы сейсмических сигналов регистрируют на той же самой записи, что и от первой группы сигналов. 3. Способ по п.1, отличающийся тем, что принимаемую информацию от второй группы сейсмических сигналов регистрируют на различных записях с первой группой сигналов. 4. Способ по п.1, дополнительно включающий: буксирование третьего источника за третьим кораблем, при этом источник за третьим кораблем буксируют вдоль направления движения морских кос, а расстояние между третьим источником и ближайшим к нему приемником равно или меньше двух длин кос; возбуждение сейсмических колебаний третьим источником в третий момент времени,при этом образуется третья группа сейсмических сигналов; регистрацию информации от третьей группы сейсмических сигналов, принимаемой приемниками на морских косах, на третьей записи в интервале времени, равном времени пробега отраженной волны от наиболее глубокого сейсмического горизонта, представляющего разведочный интерес, между этим источником и самым удаленным от него приемником; причем третья группа сейсмических сигналов появляется до окончания записи информации от второй группы сигналов. 5. Способ по п.4, отличающийся тем, что третью запись присоединяют ко второй записи. 6. Способ по п.1, дополнительно включающий: буксирование вторым кораблем морских кос преимущественно параллельно первому кораблю с косами, при этом расстояние между двумя ближайшими косами первого и второго кораблей выбирают равным расстоянию между ближайшими морскими косами первого корабля; и буксирование третьим кораблем морских кос преимущественно параллельно первому кораблю, при этом расстояние между двумя ближайшими косами первого и третьего кораблей равно расстоянию между ближайшими морскими косами первого корабля; запись информации от первой и второй групп сейсмических сигналов на втором корабле с морскими косами; и запись информации от первой и второй групп сейсмических сигналов на третьем корабле с морскими косами. 7. Способ по п.1, отличающийся тем, что амплитуда колебаний, возбуждаемых вторым источником, больше амплитуды колебаний от первого источника. 10 8. Способ по п.7, отличающийся тем, что амплитуда колебаний, возбуждаемых вторым источником, не менее чем в два раза превышает амплитуду колебаний от первого источника. 9. Способ по п.1, отличающийся тем, что указанный первый источник является групповым и состоит из первого и второго элементов,расположенных преимущественно на линии,перпендикулярной линии профиля; указанный второй источник является групповым и состоит из третьего и четвертого элементов, расположенных на линии, перпендикулярной линии профиля, и удаленных друг от друга на такое же расстояние, как первый и второй элементы первого группового источника; первый элемент группового источника отстреливается в первый момент времени, а третий элемент источника отстреливается до окончания записи информации от первого элемента; после записи информации от третьего элемента отстреливается второй элемент группового источника; и четвертый элемент группового источника отстреливается до окончания записи информации от второго элемента. 10. Способ по п.9, отличающийся тем, что амплитуда колебаний, возбуждаемых вторым источником, больше амплитуды колебаний от первого источника. 11. Способ по п.10, отличающийся тем, что второй источник возбуждает колебания с амплитудой, не менее чем в два раза превышающей амплитуду колебаний от первого источника. 12. Способ по п.1, дополнительно включающий: буксирование третьего источника за третьим кораблем, причем третий источник буксируется вдоль направления перемещения морских кос, при этом расстояние между третьим источником и ближайшим к нему приемником равно или меньше суммы двух длин кос и утроенного расстояния между первым источником и ближайшим к нему приемником. 13. Способ записи сейсмических данных при проведении морских сейсмических работ по линии профиля, включающий: буксирование морских сейсмических кос за первым кораблем, причем морские косы содержат приемники сейсмических сигналов, установленные вдоль косы для приема сейсмических колебаний и передачи их на первый корабль, и крайние морские косы определяют направление движения кос преимущественно параллельно линии профиля; буксирование первого источника сейсмических сигналов за первым кораблем, буксирование второго источника сейсмических сигналов за вторым кораблем, причем источник за вторым кораблем буксируют вдоль направления движения морских кос, при этом расстояние между вторым источником и ближайшим к нему 11 приемником равно или меньше расстояния между первым источником и наиболее удаленным от него приемником; возбуждение сейсмических колебаний одним из источников в первый момент времени,при этом образуется первая группа сейсмических сигналов; получение от приемников на морских косах информации от первой группы сейсмических сигналов в интервале времени, равном времени пробега отраженной волны от наиболее глубокого сейсмического горизонта, представляющего разведочный интерес, между этим источником и самым удаленным от него приемником; возбуждение сейсмических колебаний другим источником во второй момент времени,при этом образуется вторая группа сейсмических сигналов; получение от тех же приемников на морских косах информации от второй группы сейсмических сигналов в интервале времени, равном времени пробега отраженной волны от наиболее глубокого сейсмического горизонта, представляющего разведочный интерес, между этим источником и самым удаленным от него приемником; причем вторая группа сейсмических сигналов появляется до окончания записи информации от первой группы сейсмических сигналов. 14. Способ по п.13, отличающийся тем, что принимаемую информацию от второй группы сейсмических сигналов регистрируют на той же самой записи, что и от первой группы сигналов. 15. Способ по п.13, отличающийся тем, что принимаемую информацию от второй группы сейсмических сигналов регистрируют на различных записях с первой группой сигналов. 16. Способ по п.13 дополнительно включающий: буксирование вторым кораблем морских кос преимущественно параллельно первому кораблю с косами, при этом расстояние между двумя ближайшими косами первого и второго кораблей выбирают равным расстоянию между ближайшими морскими косами первого корабля; и буксирование третьим кораблем морских кос преимущественно параллельно первому ко 001196 12 раблю, причем расстояние между двумя ближайшими косами первого и третьего кораблей равно расстоянию между ближайшими морскими косами первого корабля; запись информации от первой и второй групп сейсмических сигналов на втором корабле с морскими косами; и запись информации от первой и второй групп сейсмических сигналов на третьем корабле с морскими косами. 17. Способ по п.13, отличающийся тем, что амплитуда колебаний, возбуждаемых вторым источником, больше амплитуды колебаний от первого источника. 18. Способ по п.17, отличающийся тем, что амплитуда колебаний, возбуждаемых вторым источником, не менее чем в два раза превышает амплитуду колебаний от первого источника. 19. Способ по п.17, отличающийся тем,что: указанный первый источник является групповым и состоит из первого и второго элементов, расположенных преимущественно на линии, перпендикулярной линии профиля; указанный второй источник является групповым и состоит из третьего и четвертого элементов, расположенных на линии, перпендикулярной линии профиля, и удаленных друг от друга на такое же расстояние, как первый и второй элементы первого группового источника; первый элемент группового источника отстреливается в первый момент времени, а третий элемент источника отстреливается до окончания записи информации от первого элемента; после записи информации от третьего элемента отстреливается второй элемент источника; и четвертый элемент источника отстреливается до окончания записи информации от второго элемента. 20. Способ по п.19, отличающийся тем, что амплитуда колебаний, возбуждаемых вторым источником, больше амплитуды колебаний от первого источника. 21. Способ по п.20, отличающийся тем, что второй источник возбуждает колебания с амплитудой, не менее чем в два раза превышающей амплитуду колебаний от первого источника.
