Пластиковая карточка с электрическими контактами

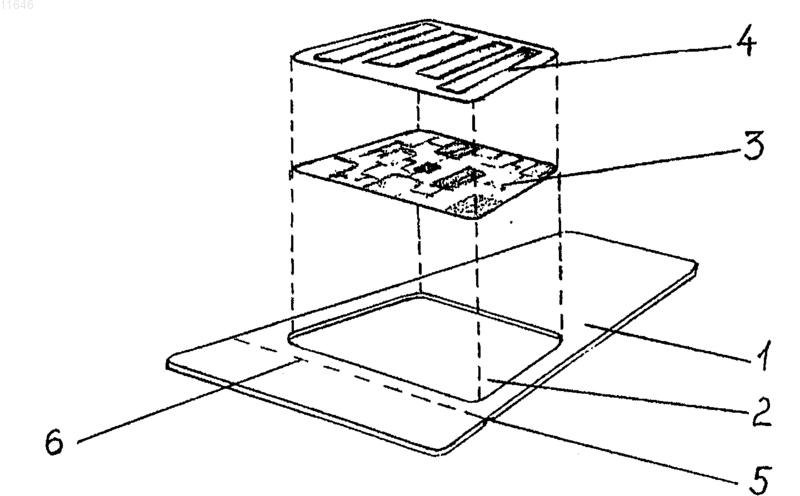

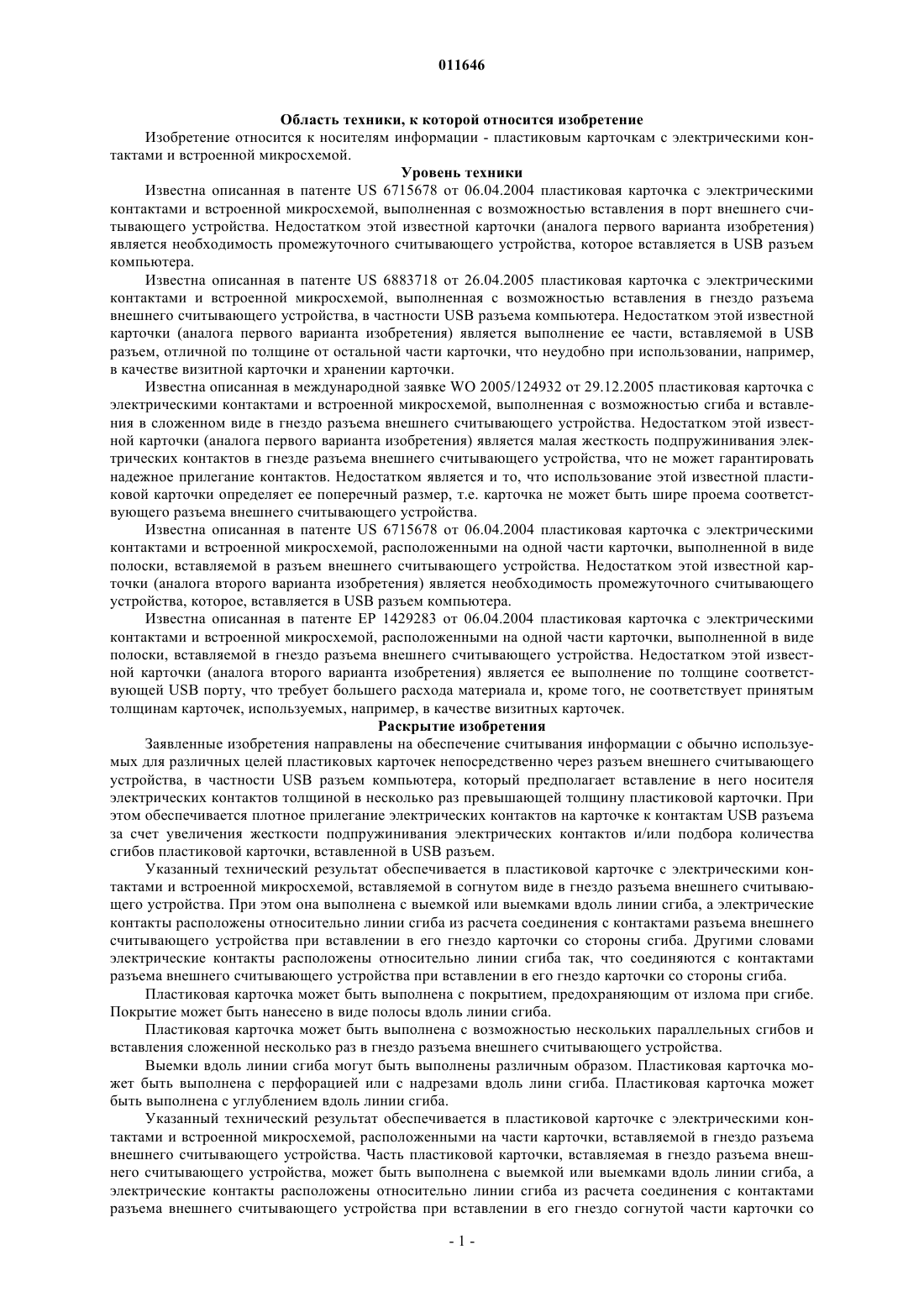

011646 Область техники, к которой относится изобретение Изобретение относится к носителям информации - пластиковым карточкам с электрическими контактами и встроенной микросхемой. Уровень техники Известна описанная в патенте US 6715678 от 06.04.2004 пластиковая карточка с электрическими контактами и встроенной микросхемой, выполненная с возможностью вставления в порт внешнего считывающего устройства. Недостатком этой известной карточки (аналога первого варианта изобретения) является необходимость промежуточного считывающего устройства, которое вставляется в USB разъем компьютера. Известна описанная в патенте US 6883718 от 26.04.2005 пластиковая карточка с электрическими контактами и встроенной микросхемой, выполненная с возможностью вставления в гнездо разъема внешнего считывающего устройства, в частности USB разъема компьютера. Недостатком этой известной карточки (аналога первого варианта изобретения) является выполнение ее части, вставляемой в USB разъем, отличной по толщине от остальной части карточки, что неудобно при использовании, например,в качестве визитной карточки и хранении карточки. Известна описанная в международной заявке WO 2005/124932 от 29.12.2005 пластиковая карточка с электрическими контактами и встроенной микросхемой, выполненная с возможностью сгиба и вставления в сложенном виде в гнездо разъема внешнего считывающего устройства. Недостатком этой известной карточки (аналога первого варианта изобретения) является малая жесткость подпружинивания электрических контактов в гнезде разъема внешнего считывающего устройства, что не может гарантировать надежное прилегание контактов. Недостатком является и то, что использование этой известной пластиковой карточки определяет ее поперечный размер, т.е. карточка не может быть шире проема соответствующего разъема внешнего считывающего устройства. Известна описанная в патенте US 6715678 от 06.04.2004 пластиковая карточка с электрическими контактами и встроенной микросхемой, расположенными на одной части карточки, выполненной в виде полоски, вставляемой в разъем внешнего считывающего устройства. Недостатком этой известной карточки (аналога второго варианта изобретения) является необходимость промежуточного считывающего устройства, которое, вставляется в USB разъем компьютера. Известна описанная в патенте EP 1429283 от 06.04.2004 пластиковая карточка с электрическими контактами и встроенной микросхемой, расположенными на одной части карточки, выполненной в виде полоски, вставляемой в гнездо разъема внешнего считывающего устройства. Недостатком этой известной карточки (аналога второго варианта изобретения) является ее выполнение по толщине соответствующей USB порту, что требует большего расхода материала и, кроме того, не соответствует принятым толщинам карточек, используемых, например, в качестве визитных карточек. Раскрытие изобретения Заявленные изобретения направлены на обеспечение считывания информации с обычно используемых для различных целей пластиковых карточек непосредственно через разъем внешнего считывающего устройства, в частности USB разъем компьютера, который предполагает вставление в него носителя электрических контактов толщиной в несколько раз превышающей толщину пластиковой карточки. При этом обеспечивается плотное прилегание электрических контактов на карточке к контактам USB разъема за счет увеличения жесткости подпружинивания электрических контактов и/или подбора количества сгибов пластиковой карточки, вставленной в USB разъем. Указанный технический результат обеспечивается в пластиковой карточке с электрическими контактами и встроенной микросхемой, вставляемой в согнутом виде в гнездо разъема внешнего считывающего устройства. При этом она выполнена с выемкой или выемками вдоль линии сгиба, а электрические контакты расположены относительно линии сгиба из расчета соединения с контактами разъема внешнего считывающего устройства при вставлении в его гнездо карточки со стороны сгиба. Другими словами электрические контакты расположены относительно линии сгиба так, что соединяются с контактами разъема внешнего считывающего устройства при вставлении в его гнездо карточки со стороны сгиба. Пластиковая карточка может быть выполнена с покрытием, предохраняющим от излома при сгибе. Покрытие может быть нанесено в виде полосы вдоль линии сгиба. Пластиковая карточка может быть выполнена с возможностью нескольких параллельных сгибов и вставления сложенной несколько раз в гнездо разъема внешнего считывающего устройства. Выемки вдоль линии сгиба могут быть выполнены различным образом. Пластиковая карточка может быть выполнена с перфорацией или с надрезами вдоль лини сгиба. Пластиковая карточка может быть выполнена с углублением вдоль линии сгиба. Указанный технический результат обеспечивается в пластиковой карточке с электрическими контактами и встроенной микросхемой, расположенными на части карточки, вставляемой в гнездо разъема внешнего считывающего устройства. Часть пластиковой карточки, вставляемая в гнездо разъема внешнего считывающего устройства, может быть выполнена с выемкой или выемками вдоль линии сгиба, а электрические контакты расположены относительно линии сгиба из расчета соединения с контактами разъема внешнего считывающего устройства при вставлении в его гнездо согнутой части карточки со-1 011646 стороны сгиба. Другими словами электрические контакты расположены относительно линии сгиба так,что соединяются с контактами разъема внешнего считывающего устройства при вставлении в его гнездо. Часть пластиковой карточки с электрическими контактами и встроенной микросхемой может быть выполнена в виде полоски с возможностью нескольких параллельных сгибов и вставления сложенной несколько раз в гнездо разъема внешнего считывающего устройства. Часть пластиковой карточки, вставляемая в гнездо разъема внешнего считывающего устройства,выполнена с углублением вдоль линии сгиба. Часть пластиковой карточки, вставляемая в гнездо разъема внешнего считывающего устройства,может быть выполнена с покрытием, предохраняющим ее от излома при сгибе. Краткое описание чертежей На фиг. 1 изображена пластиковая карточка с электрическими контактами и встроенной микросхемой. На фиг. 2 - пластиковая карточка согнутая для вставления со стороны сгиба в гнездо USB разъема. На фиг. 3 - пластиковая карточка с полоской, отгибаемой для вставления в гнездо USB разъема. Осуществление изобретения На фиг. 1 показана пластиковая карточка 1, выполненная из поливинилхлорида с пазом 2, в который вставляется микросхема (чип) 3, в частности микропроцессор. Над микросхемой размещается контактная группа 4. Пластиковая карточка выполнена с выемкой в виде углубления (канавки) 5 на ее поверхности вдоль линии сгиба 6. На фиг. 2 пластиковая карточка показана в согнутом виде, в котором она может быть вставлена в гнездо USB разъема. Углубление 5 предопределяет положение линии сгиба 6 на пластиковой карточке. Для этой же цели вместо углубления могут быть выполнены несколько выемок в виде перфорации карточки вдоль линии сгиба или надрезов с противоположных сторон карточки. Контакты 4 расположены относительно линии сгиба так, что при вставлении пластиковой карточки со стороны сгиба в гнездо USB разъема они (контакты) будут находиться в соединении с контактами USB разъема. При этом сгиб будет упираться в стенку гнезда USB разъема. Для предотвращения излома карточки вдоль линии сгиба при многократном вставлении в гнездо разъема на нее может быть нанесено покрытие из эластичного и упругого при растяжении материала,например полиэтилена или полипропилена. Покрытие может быть нанесено в виде полоски, накрывающей линию сгиба 6. Сопряжение пластиковой карточки с гнездом USB разъема по толщине обеспечивает отгибаемая часть 7 (фиг. 2) пластиковой карточки, которая подпружинивает контакты 4 к контактам USB разъема. В то же время для обеспечения плотного соединения контактов в гнезде разъема толщина сложенной вдвое или в большее число раз пластиковой карточки может подбираться. На фиг. 3 показана пластиковая карточка 8, выполненная с разрезом 9, отделяющим часть карточки в виде полоски 10 с электрическими контактами 11. Полоска 10 для вставления в гнездо USB разъема может быть отогнута от остальной части карточки и согнута по линии сгиба 12, предопределяемой выемкой 13. Для удержания полоски 10 до ее использования используется перемычка 14. Полоска 10 может быть оторвана от остальной карточки вдоль перфораций 15 и после этого использоваться самостоятельно. Использование пластиковых карточек, выполненных согласно изобретению, зависит от того, какая микросхема вставлена в ней. Для использования в качестве визиток, ярлыков, вставок в публикуемые материалы предполагается обеспечение хранения и считывания сравнительно небольшого объема информации. В то же время использование в качестве смарт-карт предполагает встраивание в карточку микропроцессора. В том и другом случае изобретение позволяет пользователю карточки использовать обычный компьютер для проведения требуемых операций. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Пластиковая карточка с электрическими контактами и встроенной микросхемой, вставляемая в согнутом виде в гнездо разъема внешнего считывающего устройства, отличающаяся тем, что выполнена с выемкой или выемками вдоль линии сгиба, а электрические контакты расположены относительно линии сгиба из расчета соединения с контактами разъема внешнего считывающего устройства при вставлении в его гнездо карточки со стороны сгиба. 2. Пластиковая карточка по п.1, отличающаяся тем, что выполнена с покрытием, предохраняющим от излома при сгибе. 3. Пластиковая карточка по п.2, отличающаяся тем, что покрытие нанесено в виде полосы вдоль линии сгиба. 4. Пластиковая карточка по п.1, отличающаяся тем, что выполнена с возможностью нескольких параллельных сгибов и вставления сложенной несколько раз в гнездо разъема внешнего считывающего устройства. 5. Пластиковая карточка по п.1, отличающаяся тем, что выполнена с перфорацией вдоль линии сгиба.-2 011646 6. Пластиковая карточка по п.1, отличающаяся тем, что выполнена с надрезами вдоль линии сгиба. 7. Пластиковая карточка по п.1, отличающаяся тем, что выполнена с углублением вдоль линии сгиба. 8. Пластиковая карточка с электрическими контактами и встроенной микросхемой, расположенными на части карточки, вставляемой в гнездо разъема внешнего считывающего устройства, отличающаяся тем, что ее часть, вставляемая в гнездо разъема внешнего считывающего устройства, выполнена с выемкой или выемками вдоль линии сгиба, а электрические контакты расположены относительно линии сгиба из расчета соединения с контактами разъема внешнего считывающего устройства при вставлении в его гнездо согнутой части карточки. 9. Пластиковая карточка по п.8, отличающаяся тем, что ее часть с электрическими контактами и встроенной микросхемой выполнена в виде полоски с возможностью нескольких параллельных сгибов и вставления сложенной несколько раз в гнездо разъема внешнего считывающего устройства. 10. Пластиковая карточка по п.8, отличающаяся тем, что ее часть, вставляемая в гнездо разъема внешнего считывающего устройства, выполнена с углублением вдоль линии сгиба. 11. Пластиковая карточка по п.1, отличающаяся тем, что ее часть, вставляемая в гнездо разъема внешнего считывающего устройства, выполнена с покрытием, предохраняющим от излома при сгибе.
