Устройство для крепления точечного светильника в натяжном потолке

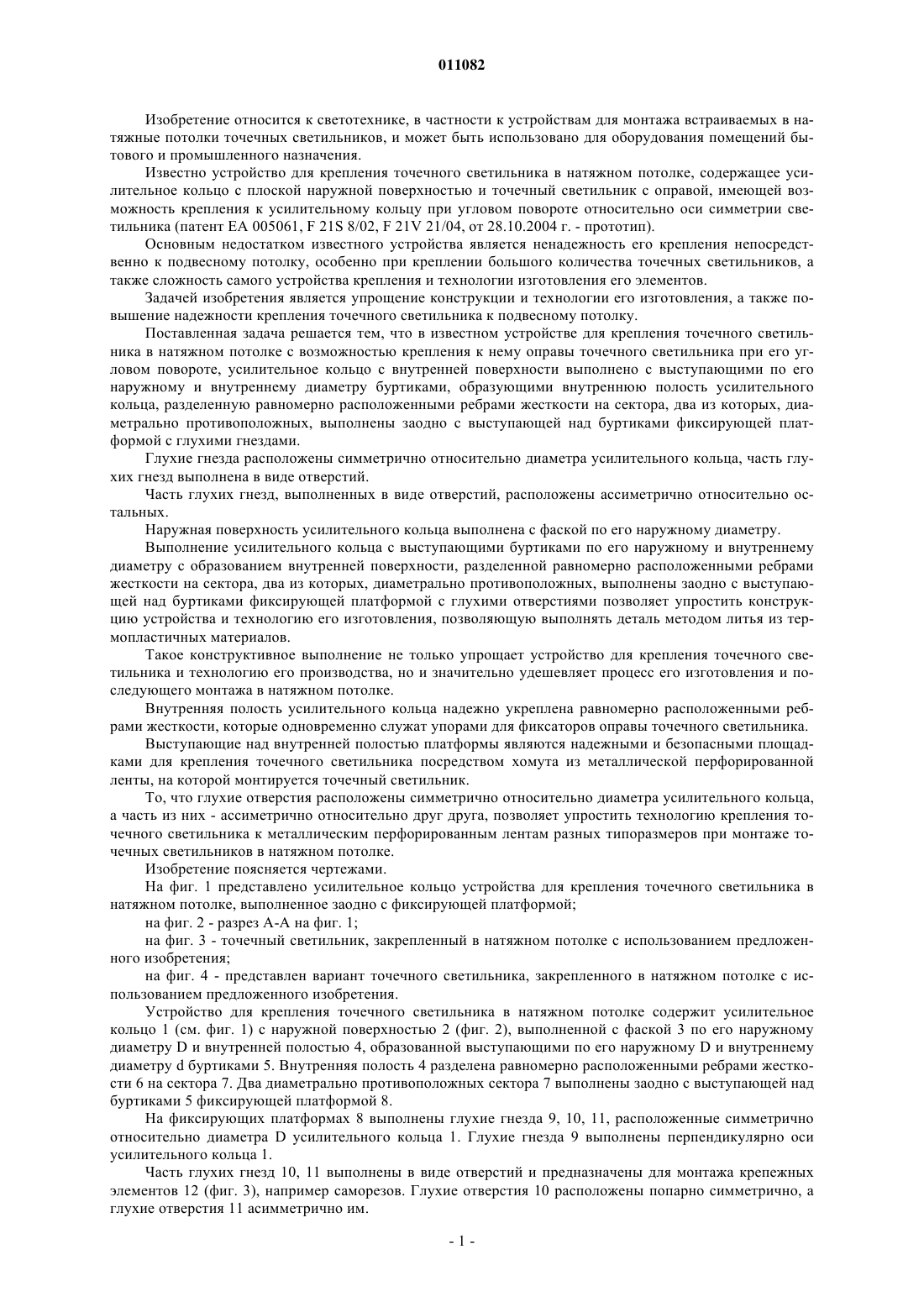

011082 Изобретение относится к светотехнике, в частности к устройствам для монтажа встраиваемых в натяжные потолки точечных светильников, и может быть использовано для оборудования помещений бытового и промышленного назначения. Известно устройство для крепления точечного светильника в натяжном потолке, содержащее усилительное кольцо с плоской наружной поверхностью и точечный светильник с оправой, имеющей возможность крепления к усилительному кольцу при угловом повороте относительно оси симметрии светильника (патент ЕА 005061, F 21S 8/02, F 21V 21/04, от 28.10.2004 г. - прототип). Основным недостатком известного устройства является ненадежность его крепления непосредственно к подвесному потолку, особенно при креплении большого количества точечных светильников, а также сложность самого устройства крепления и технологии изготовления его элементов. Задачей изобретения является упрощение конструкции и технологии его изготовления, а также повышение надежности крепления точечного светильника к подвесному потолку. Поставленная задача решается тем, что в известном устройстве для крепления точечного светильника в натяжном потолке с возможностью крепления к нему оправы точечного светильника при его угловом повороте, усилительное кольцо с внутренней поверхности выполнено с выступающими по его наружному и внутреннему диаметру буртиками, образующими внутреннюю полость усилительного кольца, разделенную равномерно расположенными ребрами жесткости на сектора, два из которых, диаметрально противоположных, выполнены заодно с выступающей над буртиками фиксирующей платформой с глухими гнездами. Глухие гнезда расположены симметрично относительно диаметра усилительного кольца, часть глухих гнезд выполнена в виде отверстий. Часть глухих гнезд, выполненных в виде отверстий, расположены ассиметрично относительно остальных. Наружная поверхность усилительного кольца выполнена с фаской по его наружному диаметру. Выполнение усилительного кольца с выступающими буртиками по его наружному и внутреннему диаметру с образованием внутренней поверхности, разделенной равномерно расположенными ребрами жесткости на сектора, два из которых, диаметрально противоположных, выполнены заодно с выступающей над буртиками фиксирующей платформой с глухими отверстиями позволяет упростить конструкцию устройства и технологию его изготовления, позволяющую выполнять деталь методом литья из термопластичных материалов. Такое конструктивное выполнение не только упрощает устройство для крепления точечного светильника и технологию его производства, но и значительно удешевляет процесс его изготовления и последующего монтажа в натяжном потолке. Внутренняя полость усилительного кольца надежно укреплена равномерно расположенными ребрами жесткости, которые одновременно служат упорами для фиксаторов оправы точечного светильника. Выступающие над внутренней полостью платформы являются надежными и безопасными площадками для крепления точечного светильника посредством хомута из металлической перфорированной ленты, на которой монтируется точечный светильник. То, что глухие отверстия расположены симметрично относительно диаметра усилительного кольца,а часть из них - ассиметрично относительно друг друга, позволяет упростить технологию крепления точечного светильника к металлическим перфорированным лентам разных типоразмеров при монтаже точечных светильников в натяжном потолке. Изобретение поясняется чертежами. На фиг. 1 представлено усилительное кольцо устройства для крепления точечного светильника в натяжном потолке, выполненное заодно с фиксирующей платформой; на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - точечный светильник, закрепленный в натяжном потолке с использованием предложенного изобретения; на фиг. 4 - представлен вариант точечного светильника, закрепленного в натяжном потолке с использованием предложенного изобретения. Устройство для крепления точечного светильника в натяжном потолке содержит усилительное кольцо 1 (см. фиг. 1) с наружной поверхностью 2 (фиг. 2), выполненной с фаской 3 по его наружному диаметру D и внутренней полостью 4, образованной выступающими по его наружному D и внутреннему диаметру d буртиками 5. Внутренняя полость 4 разделена равномерно расположенными ребрами жесткости 6 на сектора 7. Два диаметрально противоположных сектора 7 выполнены заодно с выступающей над буртиками 5 фиксирующей платформой 8. На фиксирующих платформах 8 выполнены глухие гнезда 9, 10, 11, расположенные симметрично относительно диаметра D усилительного кольца 1. Глухие гнезда 9 выполнены перпендикулярно оси усилительного кольца 1. Часть глухих гнезд 10, 11 выполнены в виде отверстий и предназначены для монтажа крепежных элементов 12 (фиг. 3), например саморезов. Глухие отверстия 10 расположены попарно симметрично, а глухие отверстия 11 асимметрично им.-1 011082 Устройство крепится следующим образом, представленным на фиг. 3 и 4. Точечный светильник 13 для натяжного потолка 14 жестко закрепляется посредством металлической перфорированной монтажной ленты 15 на основном потолке 16 посредством крепежных элементов 12 над натяжным потолком 14. Металлическая перфорированная лента 15 выгибается в виде хомута округлой (фиг. 3) или многоугольной (фиг. 4) формы относительно оправы 18 точечного светильника 13. Усилительное кольцо 1 крепится с наружной стороны к полотну натяжного потолка 14 в намеченном вырезе. Оправу 18 совмещают с внутренней полостью 4 усилительного кольца 1 и поворачивают ее до упора фиксаторов оправы 18 в ребра жесткости 6 усилительного кольца 1. Концы перфорированной металлической ленты 15 совмещают с фиксирующими платформами 8 и жестко закрепляют крепежными элементами 12 в глухие отверстия 10, 11. Предложенное изобретение позволяет выполнять усилительное кольцо из пластмассы методом литья, что удешевляет стоимость изделия в целом, упрощает технологию производства и последующий монтаж точечных светильников в натяжном потолке. Жесткое крепление обеспечивает надежность конструкции, а выступающие фиксирующие платформы - ее безопасность. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для крепления точечного светильника в натяжном потолке, содержащее усилительное кольцо с плоской наружной поверхностью с возможностью крепления к нему оправы точечного светильника при его угловом повороте, отличающееся тем, что усилительное кольцо с внутренней поверхности выполнено с выступающими по его наружному и внутреннему диаметру буртиками, образующими внутреннюю полость усилительного кольца, разделенную равномерно расположенными ребрами жесткости на сектора, два из которых, диаметрально противоположных, выполнены заодно с выступающей над буртиками фиксирующей платформой с глухими гнездами. 2. Устройство по п.1, отличающееся тем, что глухие гнезда расположены симметрично относительно диаметра усилительного кольца, часть глухих гнезд выполнена в виде отверстий. 3. Устройство по п.1 или 2, отличающееся тем, что часть глухих гнезд, выполненных в виде отверстий, расположены ассиметрично относительно остальных. 4. Устройство по одному из пп.1-3, отличающееся тем, что наружная поверхность усилительного кольца выполнена с фаской по его наружному диаметру.
