Охватывающий элемент фитинга быстрого соединения для труб

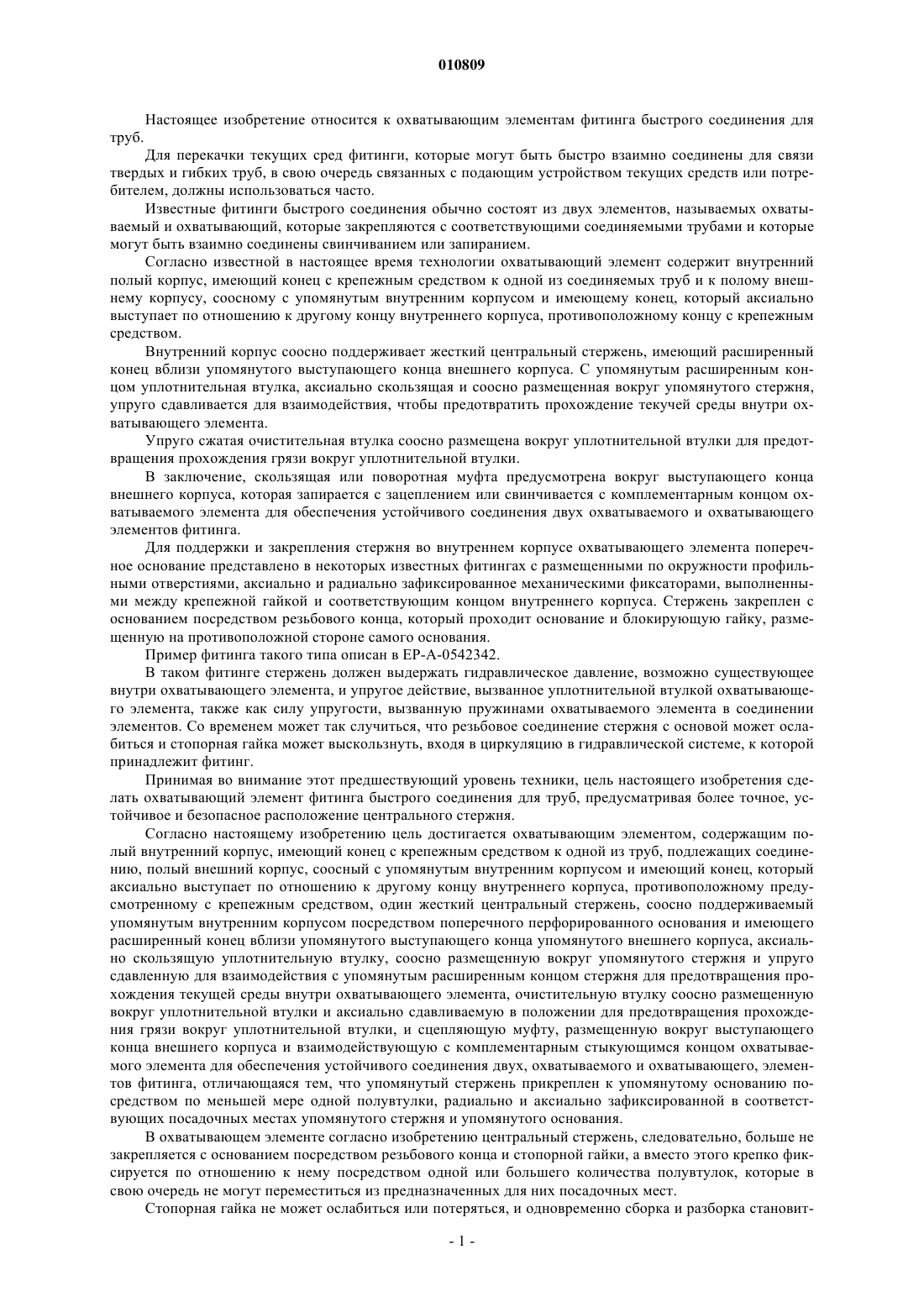

010809 Настоящее изобретение относится к охватывающим элементам фитинга быстрого соединения для труб. Для перекачки текущих сред фитинги, которые могут быть быстро взаимно соединены для связи твердых и гибких труб, в свою очередь связанных с подающим устройством текущих средств или потребителем, должны использоваться часто. Известные фитинги быстрого соединения обычно состоят из двух элементов, называемых охватываемый и охватывающий, которые закрепляются с соответствующими соединяемыми трубами и которые могут быть взаимно соединены свинчиванием или запиранием. Согласно известной в настоящее время технологии охватывающий элемент содержит внутренний полый корпус, имеющий конец с крепежным средством к одной из соединяемых труб и к полому внешнему корпусу, соосному с упомянутым внутренним корпусом и имеющему конец, который аксиально выступает по отношению к другому концу внутреннего корпуса, противоположному концу с крепежным средством. Внутренний корпус соосно поддерживает жесткий центральный стержень, имеющий расширенный конец вблизи упомянутого выступающего конца внешнего корпуса. С упомянутым расширенным концом уплотнительная втулка, аксиально скользящая и соосно размещенная вокруг упомянутого стержня,упруго сдавливается для взаимодействия, чтобы предотвратить прохождение текучей среды внутри охватывающего элемента. Упруго сжатая очистительная втулка соосно размещена вокруг уплотнительной втулки для предотвращения прохождения грязи вокруг уплотнительной втулки. В заключение, скользящая или поворотная муфта предусмотрена вокруг выступающего конца внешнего корпуса, которая запирается с зацеплением или свинчивается с комплементарным концом охватываемого элемента для обеспечения устойчивого соединения двух охватываемого и охватывающего элементов фитинга. Для поддержки и закрепления стержня во внутреннем корпусе охватывающего элемента поперечное основание представлено в некоторых известных фитингах с размещенными по окружности профильными отверстиями, аксиально и радиально зафиксированное механическими фиксаторами, выполненными между крепежной гайкой и соответствующим концом внутреннего корпуса. Стержень закреплен с основанием посредством резьбового конца, который проходит основание и блокирующую гайку, размещенную на противоположной стороне самого основания. Пример фитинга такого типа описан в ЕР-А-0542342. В таком фитинге стержень должен выдержать гидравлическое давление, возможно существующее внутри охватывающего элемента, и упругое действие, вызванное уплотнительной втулкой охватывающего элемента, также как силу упругости, вызванную пружинами охватываемого элемента в соединении элементов. Со временем может так случиться, что резьбовое соединение стержня с основой может ослабиться и стопорная гайка может выскользнуть, входя в циркуляцию в гидравлической системе, к которой принадлежит фитинг. Принимая во внимание этот предшествующий уровень техники, цель настоящего изобретения сделать охватывающий элемент фитинга быстрого соединения для труб, предусматривая более точное, устойчивое и безопасное расположение центрального стержня. Согласно настоящему изобретению цель достигается охватывающим элементом, содержащим полый внутренний корпус, имеющий конец с крепежным средством к одной из труб, подлежащих соединению, полый внешний корпус, соосный с упомянутым внутренним корпусом и имеющий конец, который аксиально выступает по отношению к другому концу внутреннего корпуса, противоположному предусмотренному с крепежным средством, один жесткий центральный стержень, соосно поддерживаемый упомянутым внутренним корпусом посредством поперечного перфорированного основания и имеющего расширенный конец вблизи упомянутого выступающего конца упомянутого внешнего корпуса, аксиально скользящую уплотнительную втулку, соосно размещенную вокруг упомянутого стержня и упруго сдавленную для взаимодействия с упомянутым расширенным концом стержня для предотвращения прохождения текущей среды внутри охватывающего элемента, очистительную втулку соосно размещенную вокруг уплотнительной втулки и аксиально сдавливаемую в положении для предотвращения прохождения грязи вокруг уплотнительной втулки, и сцепляющую муфту, размещенную вокруг выступающего конца внешнего корпуса и взаимодействующую с комплементарным стыкующимся концом охватываемого элемента для обеспечения устойчивого соединения двух, охватываемого и охватывающего, элементов фитинга, отличающаяся тем, что упомянутый стержень прикреплен к упомянутому основанию посредством по меньшей мере одной полувтулки, радиально и аксиально зафиксированной в соответствующих посадочных местах упомянутого стержня и упомянутого основания. В охватывающем элементе согласно изобретению центральный стержень, следовательно, больше не закрепляется с основанием посредством резьбового конца и стопорной гайки, а вместо этого крепко фиксируется по отношению к нему посредством одной или большего количества полувтулок, которые в свою очередь не могут переместиться из предназначенных для них посадочных мест. Стопорная гайка не может ослабиться или потеряться, и одновременно сборка и разборка становит-1 010809 ся легче. Признаки настоящего изобретения будут более очевидными из следующего детального описания не ограничивающего примера охватывающего элемента, показанного на прилагаемых чертежах, в которых фиг. 1 показывает охватывающий соединительный элемент согласно настоящему изобретению частично в виде сбоку и частично в продольном сечении; фиг. 2 - поперечное сечение упомянутого охватывающего элемента по линии II на фиг. 1. Фиг. 1 показывает охватывающий соединительный элемент трубы, который указан как единое целое ссылочной позицией (1) и содержит полый внутренний корпус (2), сделанный из двух частей (3) и(4), первая из которых кончается резьбовой гайкой (5), подходящей для закрепления охватывающего элемента (1) с одной из соединяемых труб. На часть (3) внутреннего корпуса (2) навинчен конец (6) внешнего полого корпуса (7), соосного с упомянутым внутренним корпусом, чей другой конец (8) аксиально выступает по отношению части (4) внутреннего корпуса (2). Внутренний корпус (2) соосно поддерживает жесткий центральный стержень (9), имеющий расширенный конец (10) с уплотнением (11) вблизи упомянутого выступающего конца (8) от внешнего корпуса(7). Уплотнительная втулка (12) размещена соосно аксиально скользящим образом вокруг стержня (9) и сдавлена пружиной (13) для зацепления с уплотнением (11) расширенного конца (10) стержня для предотвращения прохождения текущей среды в или из, внутри охватывающего элемента (1). Очистительная втулка (14) под смещением пружины (15) соосно размещена вокруг уплотнительной втулки (12) для предотвращения прохождения грязи вокруг уплотнительной втулки. Вокруг конца (8) внешнего корпуса (7) сцепляющая муфта (16) размещена с возможностью вращения и скольжения, причем внутренняя резьба (17) сцепляющей муфты сцепляема с соответствующей внешней резьбой внешнего корпуса охватываемого элемента для сцепления двух элементов вместе и предоставления возможности внутреннему корпусу охватываемого элемента толкать уплотнительную втулку (12) назад и открывать сообщение между внутренними проходами упомянутых охватываемого и охватывающего элементов. Пример такой винтовой стяжки описан и проиллюстрирован в ЕР-А-0580233. Поддержка и закрепление стержня (9) во внутреннем корпусе (2) достигается за счет поперечного основания (18) (фиг. 2), которое пересечено размещенными по окружности профильными отверстиями(19) и аксиально и радиально зафиксировано также перфорированной пластиной (20) и механическими фиксаторами (21), (22), (23) и (24), выполненными в частях (3) и (4) внутреннего корпуса (2). Две полувтулки (25) (фиг. 2) вставлены и зафиксированы двумя обращенными друг к другу выпуклостями между стержнем (9) и основанием (18) в соответствующих посадочных местах (26) и (27). Пластина (20) предотвращает любое движение двух полувтулок (25) и нижней части (19) и, следовательно, стержня (9). ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Охватывающий элемент (1), содержащий полый внутренний корпус (2), имеющий конец (3) с крепежным средством (5) к одной из труб, подлежащих соединению, внешний полный корпус (7), соосный с упомянутым внутренним корпусом (2) и имеющий конец (8), который аксиально выступает по отношению к другому концу (4) внутреннего корпуса (2), противоположному концу с крепежным средством (5), один жесткий центральный стержень (9), соосно поддерживаемый упомянутым внутренним корпусом (2) посредством поперечного перфорированного основания (18) и имеющий расширенный конец(10) вблизи упомянутого выступающего конца (8) упомянутого внешнего корпуса (7), аксиальноскользящую уплотнительную втулку (12), соосно размещенную вокруг упомянутого стержня (9) и упруго сдавливаемую для взаимодействия с упомянутым расширенным концом (10) стержня (9) для предотвращения прохождения текущей среды внутри охватывающего элемента (1), очистительную втулку (14) соосно размещенную вокруг уплотнительной втулки (12) и аксиально сдавливаемую в положение для предотвращения прохождения грязи вокруг уплотнительной втулки (12) и сцепляющую муфту (16), размещенную вокруг выступающего конца (8) внешнего корпуса (7) и взаимодействующую с комплементарным концом охватываемого элемента для обеспечения устойчивого соединения двух, охватываемого и охватывающего, элементов фитинга, отличающийся тем, что упомянутый стержень (9) прикреплен к упомянутому основанию (18) посредством по меньшей мере одной полувтулки (25) радиально подогнанной и аксиально зафиксированной в соответствующих посадочных местах (26, 27) упомянутого стержня(9) и упомянутого основания (18). 2. Охватывающий элемент по п.1, отличающийся тем, что он содержит перфорированную пластину(20), размещенную между упомянутым основанием (18), упомянутой по меньшей мере одной полувтулки(25) и механическим фиксатором упомянутого внутреннего корпуса (2) для аксиальной фиксации в положении упомянутого основания (18) и упомянутой по меньшей мере одной полувтулки (25). 3. Охватывающий элемент по п.1 или 2, отличающийся тем, что по меньшей мере одна полувтулка(25) состоит из двух обращенных друг к другу полувтулок.
