Установка для обработки нефтешлама

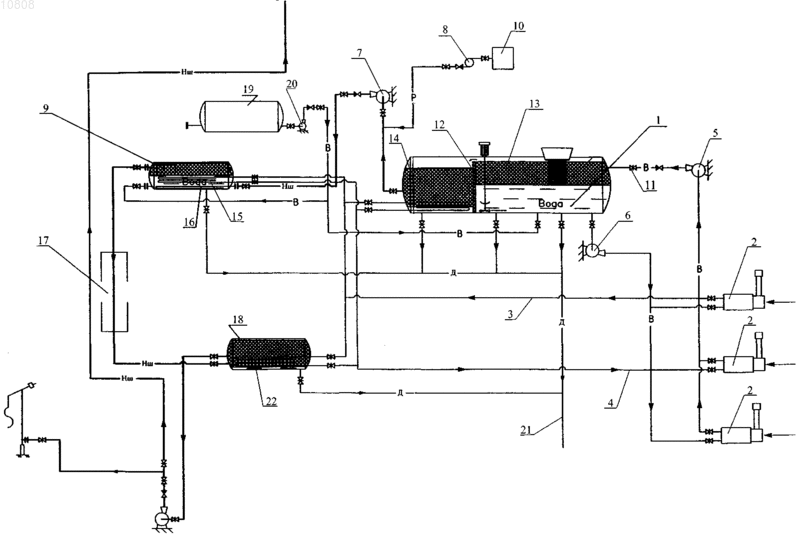

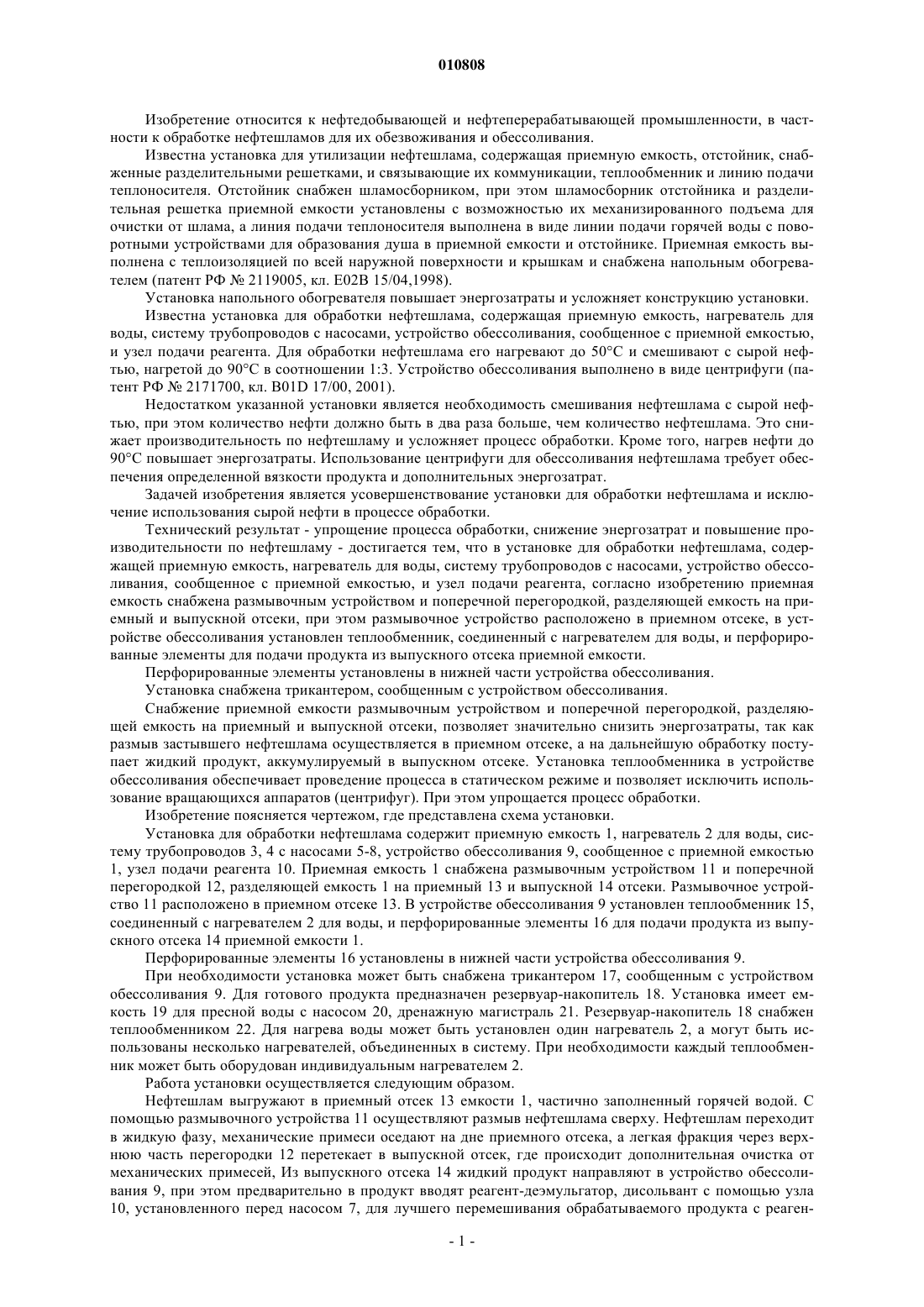

010808 Изобретение относится к нефтедобывающей и нефтеперерабатывающей промышленности, в частности к обработке нефтешламов для их обезвоживания и обессоливания. Известна установка для утилизации нефтешлама, содержащая приемную емкость, отстойник, снабженные разделительными решетками, и связывающие их коммуникации, теплообменник и линию подачи теплоносителя. Отстойник снабжен шламосборником, при этом шламосборник отстойника и разделительная решетка приемной емкости установлены с возможностью их механизированного подъема для очистки от шлама, а линия подачи теплоносителя выполнена в виде линии подачи горячей воды с поворотными устройствами для образования душа в приемной емкости и отстойнике. Приемная емкость выполнена с теплоизоляцией по всей наружной поверхности и крышкам и снабжена напольным обогревателем (патент РФ 2119005, кл. Е 02 В 15/04,1998). Установка напольного обогревателя повышает энергозатраты и усложняет конструкцию установки. Известна установка для обработки нефтешлама, содержащая приемную емкость, нагреватель для воды, систему трубопроводов с насосами, устройство обессоливания, сообщенное с приемной емкостью,и узел подачи реагента. Для обработки нефтешлама его нагревают до 50 С и смешивают с сырой нефтью, нагретой до 90 С в соотношении 1:3. Устройство обессоливания выполнено в виде центрифуги (патент РФ 2171700, кл. В 01D 17/00, 2001). Недостатком указанной установки является необходимость смешивания нефтешлама с сырой нефтью, при этом количество нефти должно быть в два раза больше, чем количество нефтешлама. Это снижает производительность по нефтешламу и усложняет процесс обработки. Кроме того, нагрев нефти до 90 С повышает энергозатраты. Использование центрифуги для обессоливания нефтешлама требует обеспечения определенной вязкости продукта и дополнительных энергозатрат. Задачей изобретения является усовершенствование установки для обработки нефтешлама и исключение использования сырой нефти в процессе обработки. Технический результат - упрощение процесса обработки, снижение энергозатрат и повышение производительности по нефтешламу - достигается тем, что в установке для обработки нефтешлама, содержащей приемную емкость, нагреватель для воды, систему трубопроводов с насосами, устройство обессоливания, сообщенное с приемной емкостью, и узел подачи реагента, согласно изобретению приемная емкость снабжена размывочным устройством и поперечной перегородкой, разделяющей емкость на приемный и выпускной отсеки, при этом размывочное устройство расположено в приемном отсеке, в устройстве обессоливания установлен теплообменник, соединенный с нагревателем для воды, и перфорированные элементы для подачи продукта из выпускного отсека приемной емкости. Перфорированные элементы установлены в нижней части устройства обессоливания. Установка снабжена трикантером, сообщенным с устройством обессоливания. Снабжение приемной емкости размывочным устройством и поперечной перегородкой, разделяющей емкость на приемный и выпускной отсеки, позволяет значительно снизить энергозатраты, так как размыв застывшего нефтешлама осуществляется в приемном отсеке, а на дальнейшую обработку поступает жидкий продукт, аккумулируемый в выпускном отсеке. Установка теплообменника в устройстве обессоливания обеспечивает проведение процесса в статическом режиме и позволяет исключить использование вращающихся аппаратов (центрифуг). При этом упрощается процесс обработки. Изобретение поясняется чертежом, где представлена схема установки. Установка для обработки нефтешлама содержит приемную емкость 1, нагреватель 2 для воды, систему трубопроводов 3, 4 с насосами 5-8, устройство обессоливания 9, сообщенное с приемной емкостью 1, узел подачи реагента 10. Приемная емкость 1 снабжена размывочным устройством 11 и поперечной перегородкой 12, разделяющей емкость 1 на приемный 13 и выпускной 14 отсеки. Размывочное устройство 11 расположено в приемном отсеке 13. В устройстве обессоливания 9 установлен теплообменник 15,соединенный с нагревателем 2 для воды, и перфорированные элементы 16 для подачи продукта из выпускного отсека 14 приемной емкости 1. Перфорированные элементы 16 установлены в нижней части устройства обессоливания 9. При необходимости установка может быть снабжена трикантером 17, сообщенным с устройством обессоливания 9. Для готового продукта предназначен резервуар-накопитель 18. Установка имеет емкость 19 для пресной воды с насосом 20, дренажную магистраль 21. Резервуар-накопитель 18 снабжен теплообменником 22. Для нагрева воды может быть установлен один нагреватель 2, а могут быть использованы несколько нагревателей, объединенных в систему. При необходимости каждый теплообменник может быть оборудован индивидуальным нагревателем 2. Работа установки осуществляется следующим образом. Нефтешлам выгружают в приемный отсек 13 емкости 1, частично заполненный горячей водой. С помощью размывочного устройства 11 осуществляют размыв нефтешлама сверху. Нефтешлам переходит в жидкую фазу, механические примеси оседают на дне приемного отсека, а легкая фракция через верхнюю часть перегородки 12 перетекает в выпускной отсек, где происходит дополнительная очистка от механических примесей, Из выпускного отсека 14 жидкий продукт направляют в устройство обессоливания 9, при этом предварительно в продукт вводят реагент-деэмульгатор, дисольвант с помощью узла 10, установленного перед насосом 7, для лучшего перемешивания обрабатываемого продукта с реаген-1 010808 том. В устройство обессоливания 9 продукт подают через перфорированные элементы 16, установленные в нижней части устройства. За счет диспергирования жидкого продукта, выходящего из отверстий элементов 16, и нагрева с помощью теплообменника 15 происходит процесс обессоливания. Горячая вода в теплообменник 15 подается по трубопроводу 3, охлажденная вода отводится из теплообменника 15 по трубопроводу 4 в нагреватель 2. Готовый продукт собирают в резервуаре-накопителе 18. При необходимости дополнительного разделения на фракции и обезвоживания продукта его перед подачей в резервуар-накопитель направляют в трикантер 17 (например, фирмы Флоттвег), обеспечивающий разделение исходного продукта на три фракции - твердую, тяжелую и легкую. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Установка для обработки нефтешлама, содержащая приемную емкость, нагреватель для воды,систему трубопроводов с насосами, устройство обессоливания, сообщенное с приемной емкостью, и узел подачи реагента, отличающаяся тем, что приемная емкость снабжена размывочным устройством и поперечной перегородкой, разделяющей емкость на приемный и выпускной отсеки, при этом размывочное устройство расположено в приемном отсеке, в устройстве обессоливания установлен теплообменник,соединенный с нагревателем для воды, и перфорированные элементы для подачи продукта из выпускного отсека приемной емкости. 2. Установка по п.1, отличающаяся тем, что перфорированные элементы установлены в нижней части устройства обессоливания. 3. Установка по п.1 или 2, отличающаяся тем, что она снабжена трикантером, сообщенным с устройством обессоливания.
