Электродинамический возбудитель

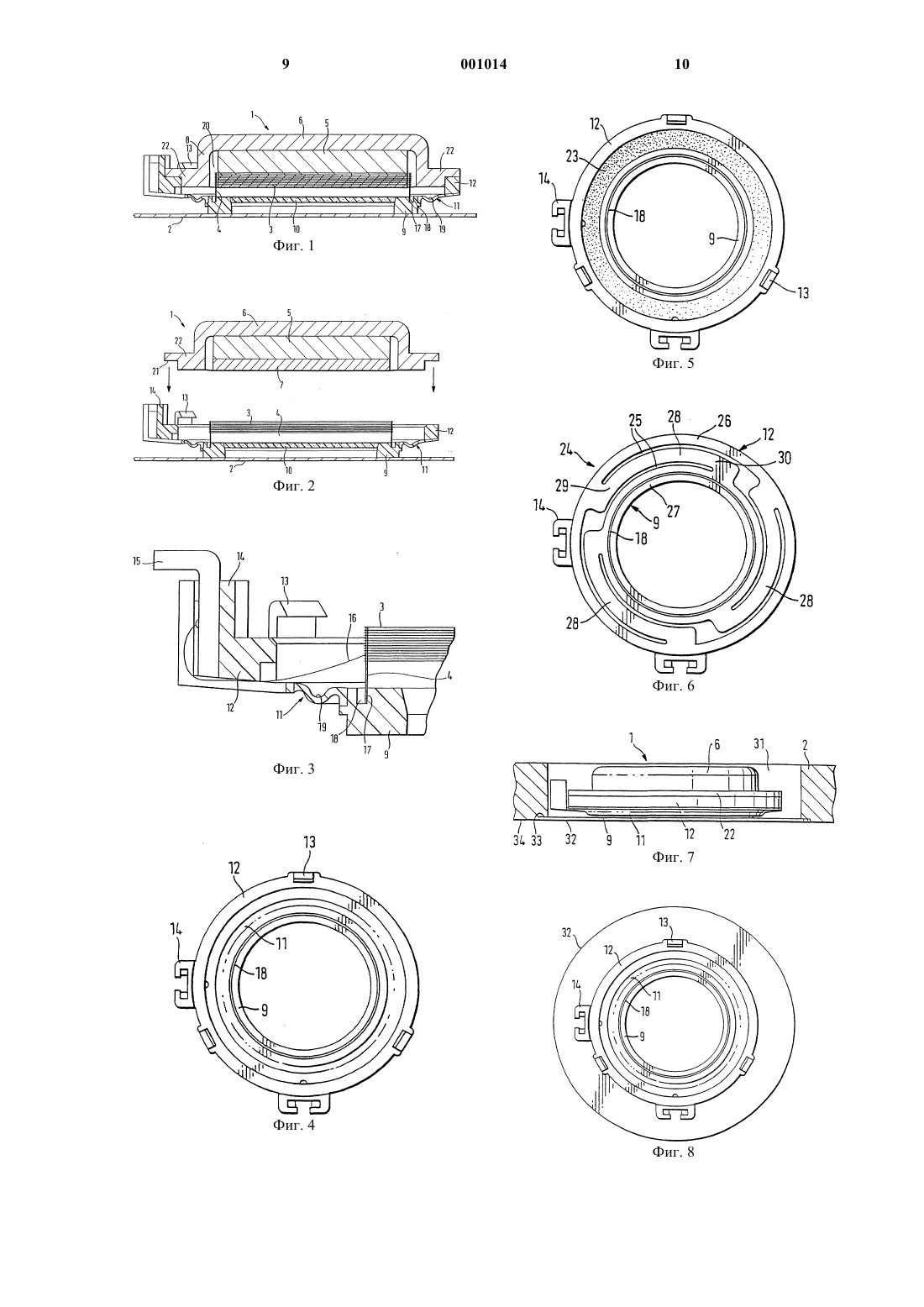

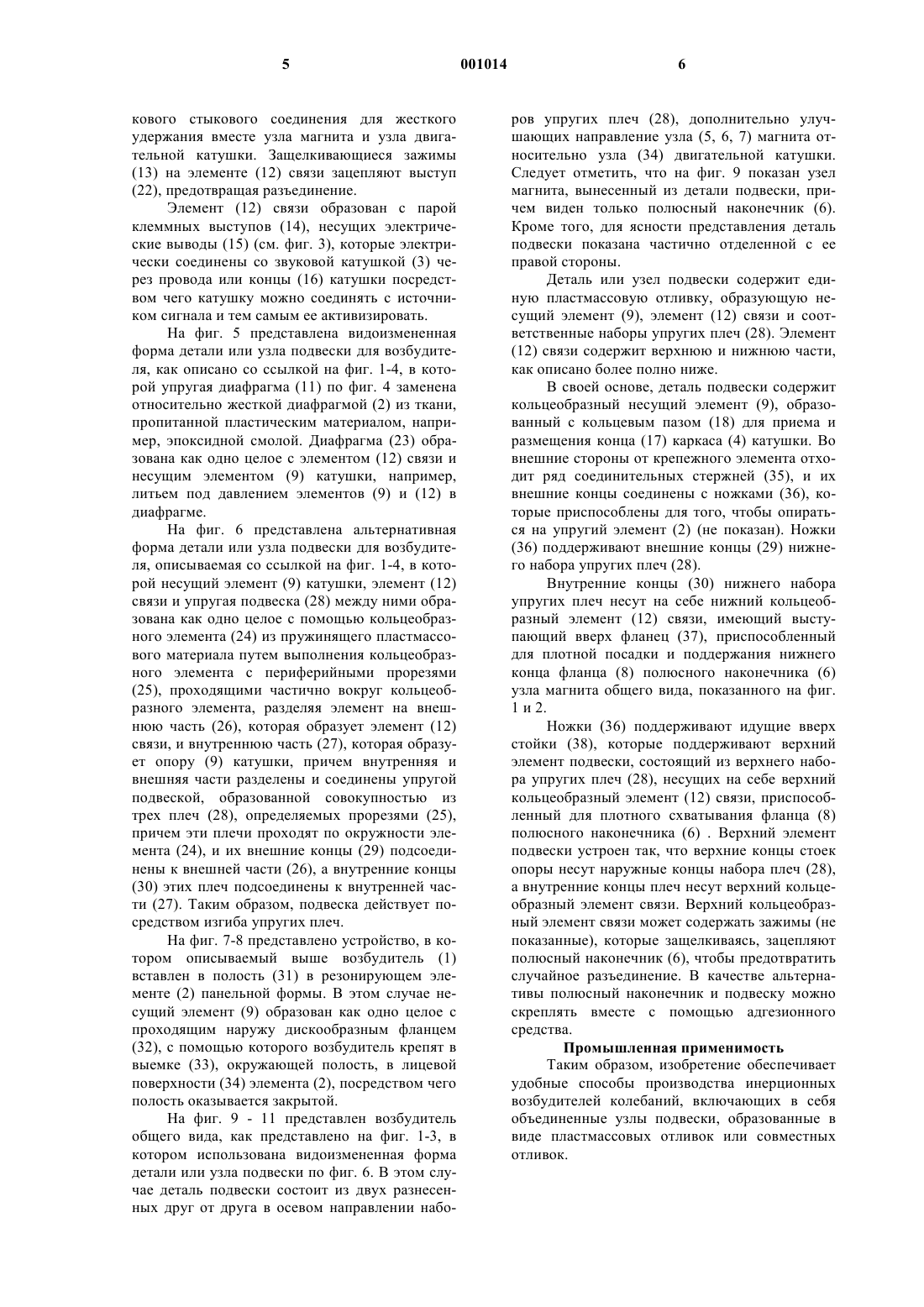

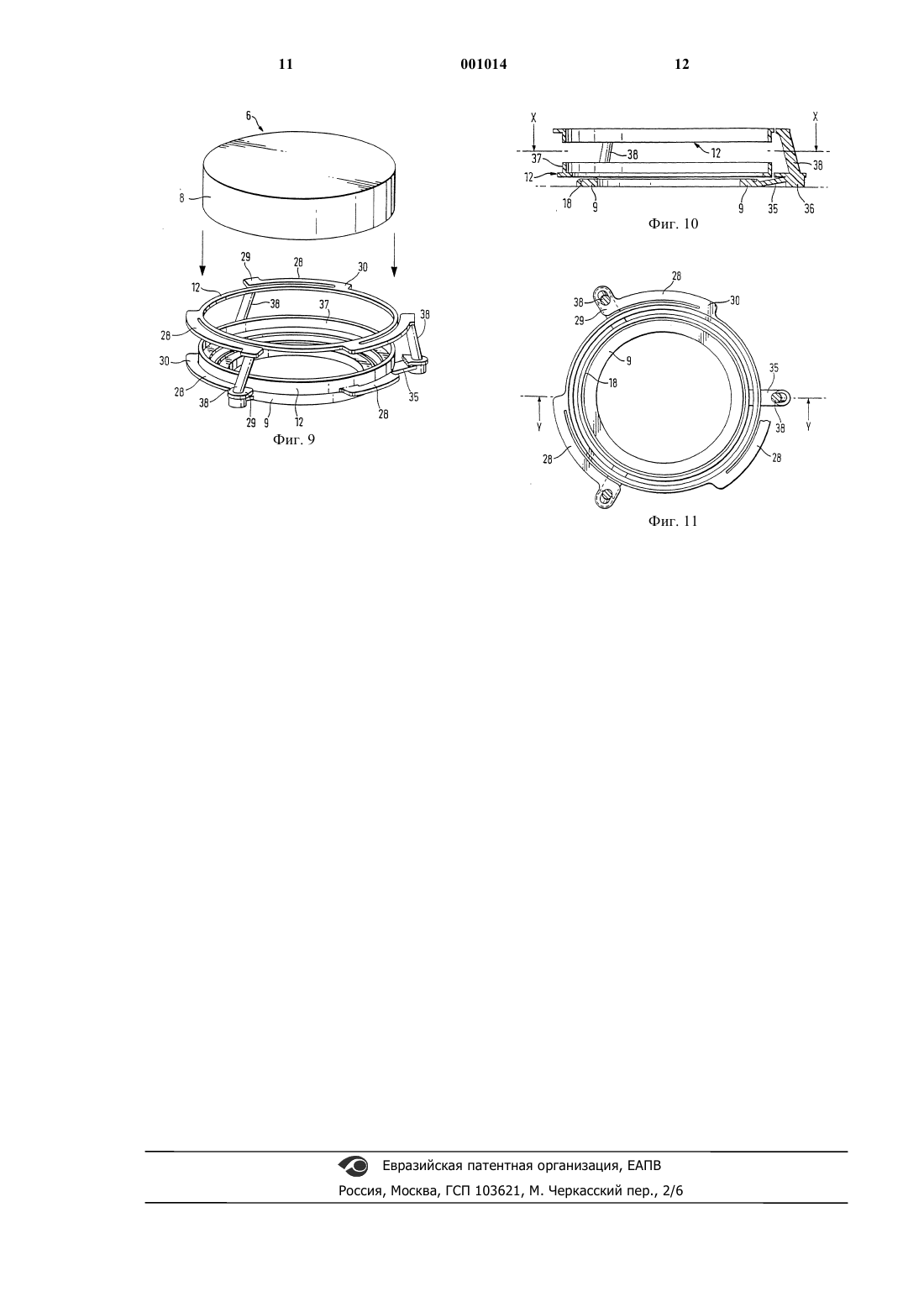

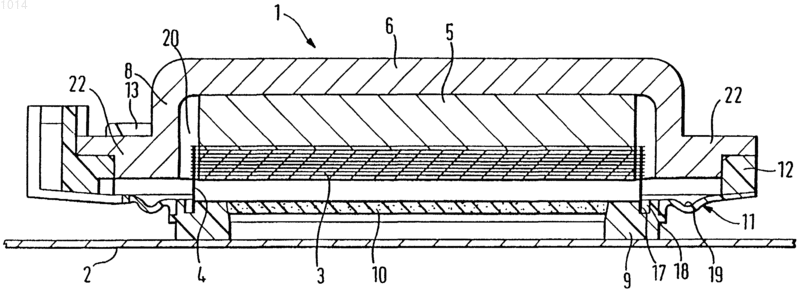

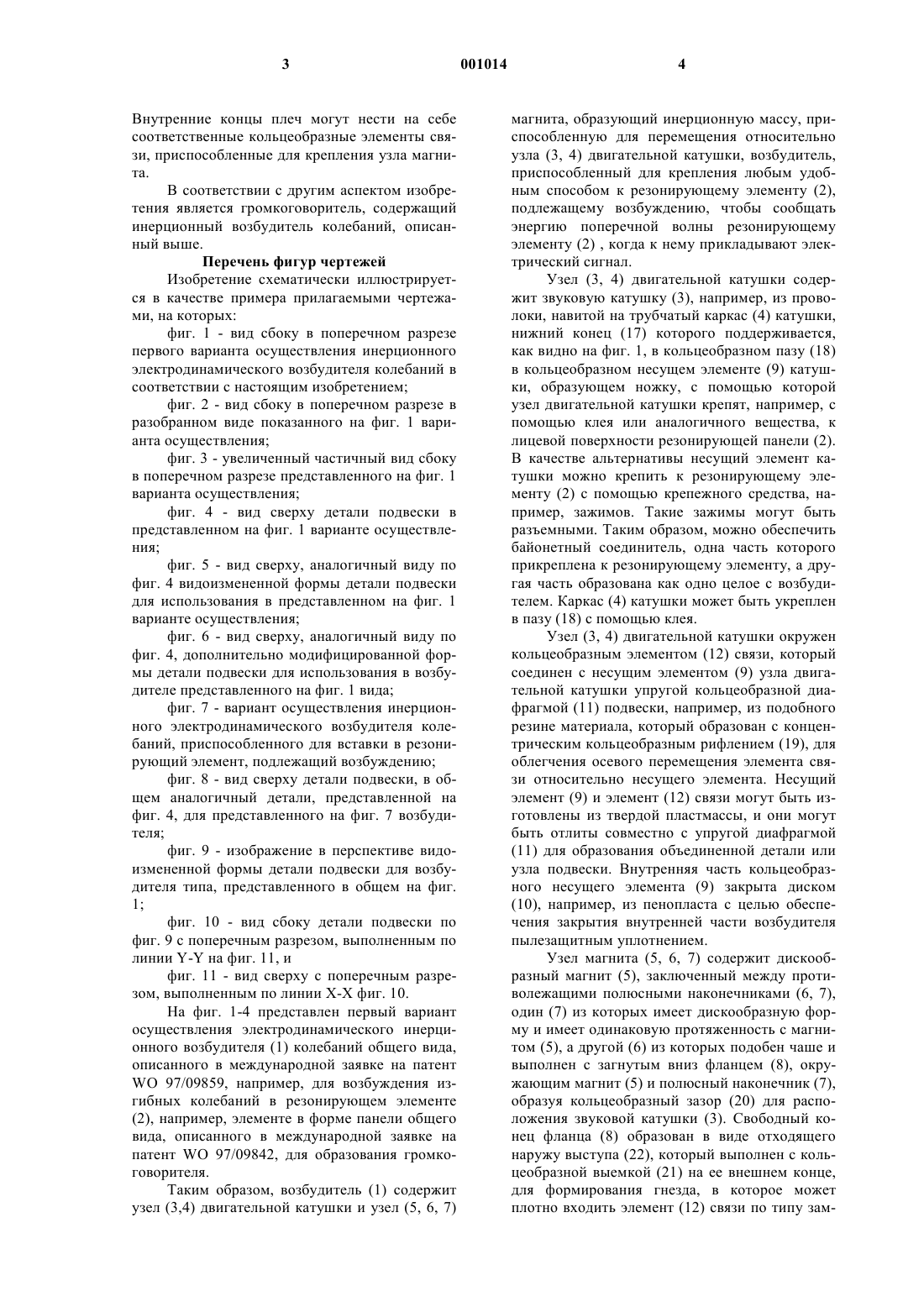

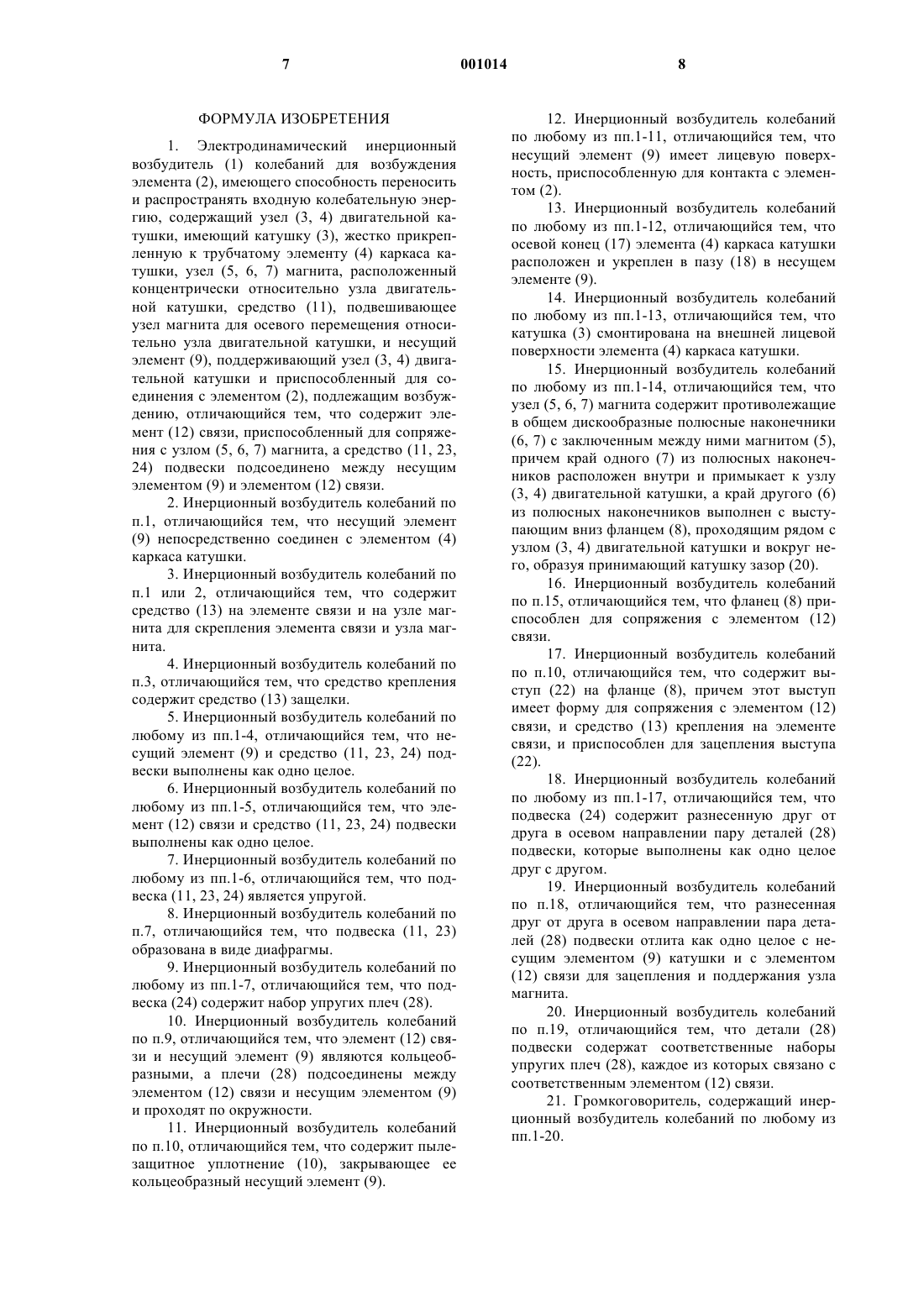

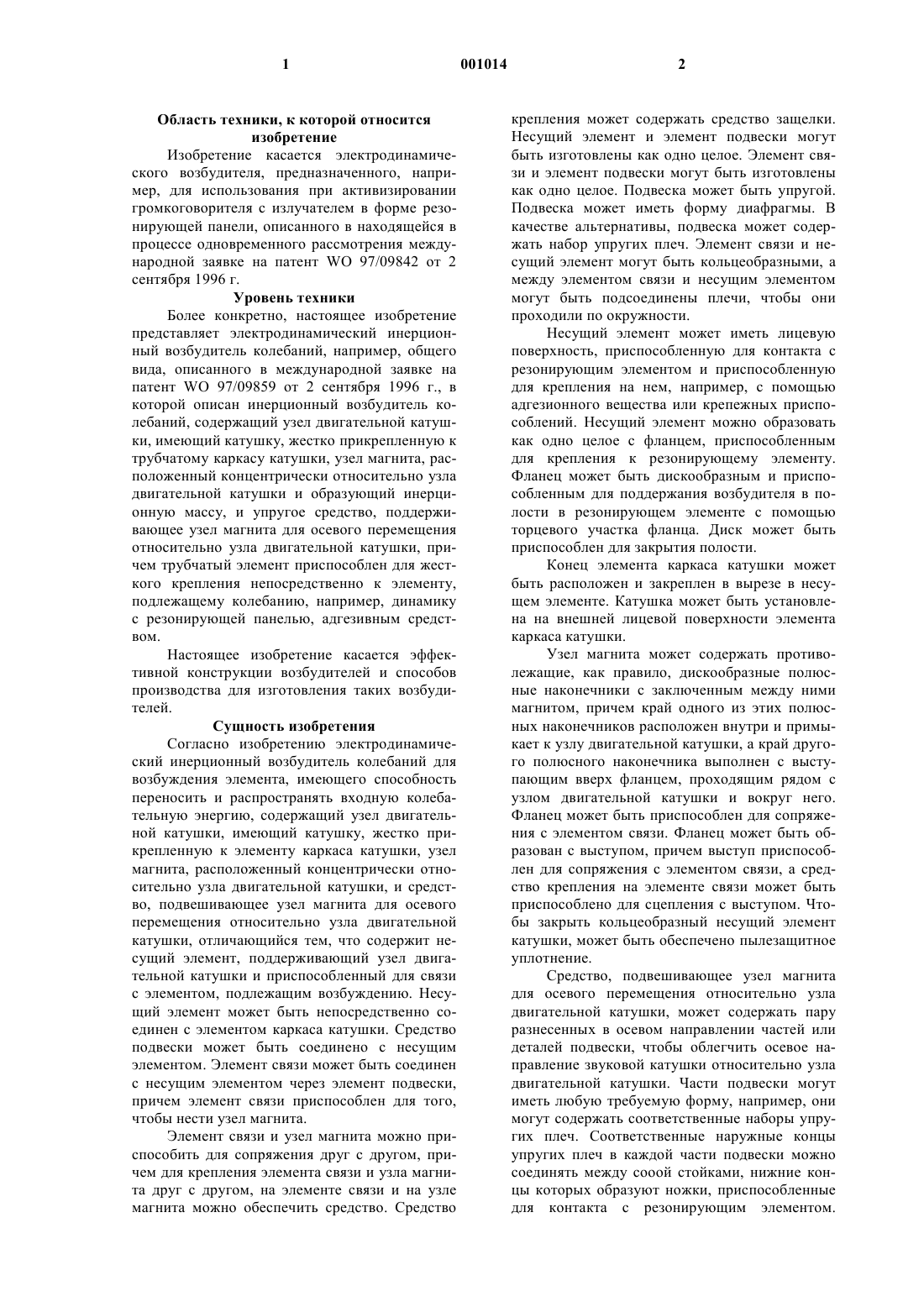

1 Область техники, к которой относится изобретение Изобретение касается электродинамического возбудителя, предназначенного, например, для использования при активизировании громкоговорителя с излучателем в форме резонирующей панели, описанного в находящейся в процессе одновременного рассмотрения международной заявке на патент WО 97/09842 от 2 сентября 1996 г. Уровень техники Более конкретно, настоящее изобретение представляет электродинамический инерционный возбудитель колебаний, например, общего вида, описанного в международной заявке на патент WО 97/09859 от 2 сентября 1996 г., в которой описан инерционный возбудитель колебаний, содержащий узел двигательной катушки, имеющий катушку, жестко прикрепленную к трубчатому каркасу катушки, узел магнита, расположенный концентрически относительно узла двигательной катушки и образующий инерционную массу, и упругое средство, поддерживающее узел магнита для осевого перемещения относительно узла двигательной катушки, причем трубчатый элемент приспособлен для жесткого крепления непосредственно к элементу,подлежащему колебанию, например, динамику с резонирующей панелью, адгезивным средством. Настоящее изобретение касается эффективной конструкции возбудителей и способов производства для изготовления таких возбудителей. Сущность изобретения Согласно изобретению электродинамический инерционный возбудитель колебаний для возбуждения элемента, имеющего способность переносить и распространять входную колебательную энергию, содержащий узел двигательной катушки, имеющий катушку, жестко прикрепленную к элементу каркаса катушки, узел магнита, расположенный концентрически относительно узла двигательной катушки, и средство, подвешивающее узел магнита для осевого перемещения относительно узла двигательной катушки, отличающийся тем, что содержит несущий элемент, поддерживающий узел двигательной катушки и приспособленный для связи с элементом, подлежащим возбуждению. Несущий элемент может быть непосредственно соединен с элементом каркаса катушки. Средство подвески может быть соединено с несущим элементом. Элемент связи может быть соединен с несущим элементом через элемент подвески,причем элемент связи приспособлен для того,чтобы нести узел магнита. Элемент связи и узел магнита можно приспособить для сопряжения друг с другом, причем для крепления элемента связи и узла магнита друг с другом, на элементе связи и на узле магнита можно обеспечить средство. Средство 2 крепления может содержать средство защелки. Несущий элемент и элемент подвески могут быть изготовлены как одно целое. Элемент связи и элемент подвески могут быть изготовлены как одно целое. Подвеска может быть упругой. Подвеска может иметь форму диафрагмы. В качестве альтернативы, подвеска может содержать набор упругих плеч. Элемент связи и несущий элемент могут быть кольцеобразными, а между элементом связи и несущим элементом могут быть подсоединены плечи, чтобы они проходили по окружности. Несущий элемент может иметь лицевую поверхность, приспособленную для контакта с резонирующим элементом и приспособленную для крепления на нем, например, с помощью адгезионного вещества или крепежных приспособлений. Несущий элемент можно образовать как одно целое с фланцем, приспособленным для крепления к резонирующему элементу. Фланец может быть дискообразным и приспособленным для поддержания возбудителя в полости в резонирующем элементе с помощью торцевого участка фланца. Диск может быть приспособлен для закрытия полости. Конец элемента каркаса катушки может быть расположен и закреплен в вырезе в несущем элементе. Катушка может быть установлена на внешней лицевой поверхности элемента каркаса катушки. Узел магнита может содержать противолежащие, как правило, дискообразные полюсные наконечники с заключенным между ними магнитом, причем край одного из этих полюсных наконечников расположен внутри и примыкает к узлу двигательной катушки, а край другого полюсного наконечника выполнен с выступающим вверх фланцем, проходящим рядом с узлом двигательной катушки и вокруг него. Фланец может быть приспособлен для сопряжения с элементом связи. Фланец может быть образован с выступом, причем выступ приспособлен для сопряжения с элементом связи, а средство крепления на элементе связи может быть приспособлено для сцепления с выступом. Чтобы закрыть кольцеобразный несущий элемент катушки, может быть обеспечено пылезащитное уплотнение. Средство, подвешивающее узел магнита для осевого перемещения относительно узла двигательной катушки, может содержать пару разнесенных в осевом направлении частей или деталей подвески, чтобы облегчить осевое направление звуковой катушки относительно узла двигательной катушки. Части подвески могут иметь любую требуемую форму, например, они могут содержать соответственные наборы упругих плеч. Соответственные наружные концы упругих плеч в каждой части подвески можно соединять между сооой стойками, нижние концы которых образуют ножки, приспособленные для контакта с резонирующим элементом. 3 Внутренние концы плеч могут нести на себе соответственные кольцеобразные элементы связи, приспособленные для крепления узла магнита. В соответствии с другим аспектом изобретения является громкоговоритель, содержащий инерционный возбудитель колебаний, описанный выше. Перечень фигур чертежей Изобретение схематически иллюстрируется в качестве примера прилагаемыми чертежами, на которых: фиг. 1 - вид сбоку в поперечном разрезе первого варианта осуществления инерционного электродинамического возбудителя колебаний в соответствии с настоящим изобретением; фиг. 2 - вид сбоку в поперечном разрезе в разобранном виде показанного на фиг. 1 варианта осуществления; фиг. 3 - увеличенный частичный вид сбоку в поперечном разрезе представленного на фиг. 1 варианта осуществления; фиг. 4 - вид сверху детали подвески в представленном на фиг. 1 варианте осуществления; фиг. 5 - вид сверху, аналогичный виду по фиг. 4 видоизмененной формы детали подвески для использования в представленном на фиг. 1 варианте осуществления; фиг. 6 - вид сверху, аналогичный виду по фиг. 4, дополнительно модифицированной формы детали подвески для использования в возбудителе представленного на фиг. 1 вида; фиг. 7 - вариант осуществления инерционного электродинамического возбудителя колебаний, приспособленного для вставки в резонирующий элемент, подлежащий возбуждению; фиг. 8 - вид сверху детали подвески, в общем аналогичный детали, представленной на фиг. 4, для представленного на фиг. 7 возбудителя; фиг. 9 - изображение в перспективе видоизмененной формы детали подвески для возбудителя типа, представленного в общем на фиг. 1; фиг. 10 - вид сбоку детали подвески по фиг. 9 с поперечным разрезом, выполненным по линии Y-Y на фиг. 11, и фиг. 11 - вид сверху с поперечным разрезом, выполненным по линии Х-Х фиг. 10. На фиг. 1-4 представлен первый вариант осуществления электродинамического инерционного возбудителя (1) колебаний общего вида,описанного в международной заявке на патентWО 97/09859, например, для возбуждения изгибных колебаний в резонирующем элементе(2), например, элементе в форме панели общего вида, описанного в международной заявке на патент WО 97/09842, для образования громкоговорителя. Таким образом, возбудитель (1) содержит узел (3,4) двигательной катушки и узел (5, 6, 7) 4 магнита, образующий инерционную массу, приспособленную для перемещения относительно узла (3, 4) двигательной катушки, возбудитель,приспособленный для крепления любым удобным способом к резонирующему элементу (2),подлежащему возбуждению, чтобы сообщать энергию поперечной волны резонирующему элементу (2) , когда к нему прикладывают электрический сигнал. Узел (3, 4) двигательной катушки содержит звуковую катушку (3), например, из проволоки, навитой на трубчатый каркас (4) катушки,нижний конец (17) которого поддерживается,как видно на фиг. 1, в кольцеобразном пазу (18) в кольцеобразном несущем элементе (9) катушки, образующем ножку, с помощью которой узел двигательной катушки крепят, например, с помощью клея или аналогичного вещества, к лицевой поверхности резонирующей панели (2). В качестве альтернативы несущий элемент катушки можно крепить к резонирующему элементу (2) с помощью крепежного средства, например, зажимов. Такие зажимы могут быть разъемными. Таким образом, можно обеспечить байонетный соединитель, одна часть которого прикреплена к резонирующему элементу, а другая часть образована как одно целое с возбудителем. Каркас (4) катушки может быть укреплен в пазу (18) с помощью клея. Узел (3, 4) двигательной катушки окружен кольцеобразным элементом (12) связи, который соединен с несущим элементом (9) узла двигательной катушки упругой кольцеобразной диафрагмой (11) подвески, например, из подобного резине материала, который образован с концентрическим кольцеобразным рифлением (19), для облегчения осевого перемещения элемента связи относительно несущего элемента. Несущий элемент (9) и элемент (12) связи могут быть изготовлены из твердой пластмассы, и они могут быть отлиты совместно с упругой диафрагмой(11) для образования объединенной детали или узла подвески. Внутренняя часть кольцеобразного несущего элемента (9) закрыта диском(10), например, из пенопласта с целью обеспечения закрытия внутренней части возбудителя пылезащитным уплотнением. Узел магнита (5, 6, 7) содержит дискообразный магнит (5), заключенный между противолежащими полюсными наконечниками (6, 7),один (7) из которых имеет дискообразную форму и имеет одинаковую протяженность с магнитом (5), а другой (6) из которых подобен чаше и выполнен с загнутым вниз фланцем (8), окружающим магнит (5) и полюсный наконечник (7),образуя кольцеобразный зазор (20) для расположения звуковой катушки (3). Свободный конец фланца (8) образован в виде отходящего наружу выступа (22), который выполнен с кольцеобразной выемкой (21) на ее внешнем конце,для формирования гнезда, в которое может плотно входить элемент (12) связи по типу зам 5 кового стыкового соединения для жесткого удержания вместе узла магнита и узла двигательной катушки. Защелкивающиеся зажимы(22), предотвращая разъединение. Элемент (12) связи образован с парой клеммных выступов (14), несущих электрические выводы (15) (см. фиг. 3), которые электрически соединены со звуковой катушкой (3) через провода или концы (16) катушки посредством чего катушку можно соединять с источником сигнала и тем самым ее активизировать. На фиг. 5 представлена видоизмененная форма детали или узла подвески для возбудителя, как описано со ссылкой на фиг. 1-4, в которой упругая диафрагма (11) по фиг. 4 заменена относительно жесткой диафрагмой (2) из ткани,пропитанной пластическим материалом, например, эпоксидной смолой. Диафрагма (23) образована как одно целое с элементом (12) связи и несущим элементом (9) катушки, например,литьем под давлением элементов (9) и (12) в диафрагме. На фиг. 6 представлена альтернативная форма детали или узла подвески для возбудителя, описываемая со ссылкой на фиг. 1-4, в которой несущий элемент (9) катушки, элемент (12) связи и упругая подвеска (28) между ними образована как одно целое с помощью кольцеобразного элемента (24) из пружинящего пластмассового материала путем выполнения кольцеобразного элемента с периферийными прорезями(25), проходящими частично вокруг кольцеобразного элемента, разделяя элемент на внешнюю часть (26), которая образует элемент (12) связи, и внутреннюю часть (27), которая образует опору (9) катушки, причем внутренняя и внешняя части разделены и соединены упругой подвеской, образованной совокупностью из трех плеч (28), определяемых прорезями (25),причем эти плечи проходят по окружности элемента (24), и их внешние концы (29) подсоединены к внешней части (26), а внутренние концы(30) этих плеч подсоединены к внутренней части (27). Таким образом, подвеска действует посредством изгиба упругих плеч. На фиг. 7-8 представлено устройство, в котором описываемый выше возбудитель (1) вставлен в полость (31) в резонирующем элементе (2) панельной формы. В этом случае несущий элемент (9) образован как одно целое с проходящим наружу дискообразным фланцем(32), с помощью которого возбудитель крепят в выемке (33), окружающей полость, в лицевой поверхности (34) элемента (2), посредством чего полость оказывается закрытой. На фиг. 9 - 11 представлен возбудитель общего вида, как представлено на фиг. 1-3, в котором использована видоизмененная форма детали или узла подвески по фиг. 6. В этом случае деталь подвески состоит из двух разнесенных друг от друга в осевом направлении набо 001014 6 ров упругих плеч (28), дополнительно улучшающих направление узла (5, 6, 7) магнита относительно узла (34) двигательной катушки. Следует отметить, что на фиг. 9 показан узел магнита, вынесенный из детали подвески, причем виден только полюсный наконечник (6). Кроме того, для ясности представления деталь подвески показана частично отделенной с ее правой стороны. Деталь или узел подвески содержит единую пластмассовую отливку, образующую несущий элемент (9), элемент (12) связи и соответственные наборы упругих плеч (28). Элемент(12) связи содержит верхнюю и нижнюю части,как описано более полно ниже. В своей основе, деталь подвески содержит кольцеобразный несущий элемент (9), образованный с кольцевым пазом (18) для приема и размещения конца (17) каркаса (4) катушки. Во внешние стороны от крепежного элемента отходит ряд соединительных стержней (35), и их внешние концы соединены с ножками (36), которые приспособлены для того, чтобы опираться на упругий элемент (2) (не показан). Ножки(36) поддерживают внешние концы (29) нижнего набора упругих плеч (28). Внутренние концы (30) нижнего набора упругих плеч несут на себе нижний кольцеобразный элемент (12) связи, имеющий выступающий вверх фланец (37), приспособленный для плотной посадки и поддержания нижнего конца фланца (8) полюсного наконечника (6) узла магнита общего вида, показанного на фиг. 1 и 2. Ножки (36) поддерживают идущие вверх стойки (38), которые поддерживают верхний элемент подвески, состоящий из верхнего набора упругих плеч (28), несущих на себе верхний кольцеобразный элемент (12) связи, приспособленный для плотного схватывания фланца (8) полюсного наконечника (6) . Верхний элемент подвески устроен так, что верхние концы стоек опоры несут наружные концы набора плеч (28),а внутренние концы плеч несут верхний кольцеобразный элемент связи. Верхний кольцеобразный элемент связи может содержать зажимы (не показанные), которые защелкиваясь, зацепляют полюсный наконечник (6), чтобы предотвратить случайное разъединение. В качестве альтернативы полюсный наконечник и подвеску можно скреплять вместе с помощью адгезионного средства. Промышленная применимость Таким образом, изобретение обеспечивает удобные способы производства инерционных возбудителей колебаний, включающих в себя объединенные узлы подвески, образованные в виде пластмассовых отливок или совместных отливок. 7 ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Электродинамический инерционный возбудитель (1) колебаний для возбуждения элемента (2), имеющего способность переносить и распространять входную колебательную энергию, содержащий узел (3, 4) двигательной катушки, имеющий катушку (3), жестко прикрепленную к трубчатому элементу (4) каркаса катушки, узел (5, 6, 7) магнита, расположенный концентрически относительно узла двигательной катушки, средство (11), подвешивающее узел магнита для осевого перемещения относительно узла двигательной катушки, и несущий элемент (9), поддерживающий узел (3, 4) двигательной катушки и приспособленный для соединения с элементом (2), подлежащим возбуждению, отличающийся тем, что содержит элемент (12) связи, приспособленный для сопряжения с узлом (5, 6, 7) магнита, а средство (11, 23,24) подвески подсоединено между несущим элементом (9) и элементом (12) связи. 2. Инерционный возбудитель колебаний по п.1, отличающийся тем, что несущий элемент(9) непосредственно соединен с элементом (4) каркаса катушки. 3. Инерционный возбудитель колебаний по п.1 или 2, отличающийся тем, что содержит средство (13) на элементе связи и на узле магнита для скрепления элемента связи и узла магнита. 4. Инерционный возбудитель колебаний по п.3, отличающийся тем, что средство крепления содержит средство (13) защелки. 5. Инерционный возбудитель колебаний по любому из пп.1-4, отличающийся тем, что несущий элемент (9) и средство (11, 23, 24) подвески выполнены как одно целое. 6. Инерционный возбудитель колебаний по любому из пп.1-5, отличающийся тем, что элемент (12) связи и средство (11, 23, 24) подвески выполнены как одно целое. 7. Инерционный возбудитель колебаний по любому из пп.1-6, отличающийся тем, что подвеска (11, 23, 24) является упругой. 8. Инерционный возбудитель колебаний по п.7, отличающийся тем, что подвеска (11, 23) образована в виде диафрагмы. 9. Инерционный возбудитель колебаний по любому из пп.1-7, отличающийся тем, что подвеска (24) содержит набор упругих плеч (28). 10. Инерционный возбудитель колебаний по п.9, отличающийся тем, что элемент (12) связи и несущий элемент (9) являются кольцеобразными, а плечи (28) подсоединены между элементом (12) связи и несущим элементом (9) и проходят по окружности. 11. Инерционный возбудитель колебаний по п.10, отличающийся тем, что содержит пылезащитное уплотнение (10), закрывающее ее кольцеобразный несущий элемент (9). 8 12. Инерционный возбудитель колебаний по любому из пп.1-11, отличающийся тем, что несущий элемент (9) имеет лицевую поверхность, приспособленную для контакта с элементом (2). 13. Инерционный возбудитель колебаний по любому из пп.1-12, отличающийся тем, что осевой конец (17) элемента (4) каркаса катушки расположен и укреплен в пазу (18) в несущем элементе (9). 14. Инерционный возбудитель колебаний по любому из пп.1-13, отличающийся тем, что катушка (3) смонтирована на внешней лицевой поверхности элемента (4) каркаса катушки. 15. Инерционный возбудитель колебаний по любому из пп.1-14, отличающийся тем, что узел (5, 6, 7) магнита содержит противолежащие в общем дискообразные полюсные наконечники(6, 7) с заключенным между ними магнитом (5),причем край одного (7) из полюсных наконечников расположен внутри и примыкает к узлу(3, 4) двигательной катушки, а край другого (6) из полюсных наконечников выполнен с выступающим вниз фланцем (8), проходящим рядом с узлом (3, 4) двигательной катушки и вокруг него, образуя принимающий катушку зазор (20). 16. Инерционный возбудитель колебаний по п.15, отличающийся тем, что фланец (8) приспособлен для сопряжения с элементом (12) связи. 17. Инерционный возбудитель колебаний по п.10, отличающийся тем, что содержит выступ (22) на фланце (8), причем этот выступ имеет форму для сопряжения с элементом (12) связи, и средство (13) крепления на элементе связи, и приспособлен для зацепления выступа(22). 18. Инерционный возбудитель колебаний по любому из пп.1-17, отличающийся тем, что подвеска (24) содержит разнесенную друг от друга в осевом направлении пару деталей (28) подвески, которые выполнены как одно целое друг с другом. 19. Инерционный возбудитель колебаний по п.18, отличающийся тем, что разнесенная друг от друга в осевом направлении пара деталей (28) подвески отлита как одно целое с несущим элементом (9) катушки и с элементом(12) связи для зацепления и поддержания узла магнита. 20. Инерционный возбудитель колебаний по п.19, отличающийся тем, что детали (28) подвески содержат соответственные наборы упругих плеч (28), каждое из которых связано с соответственным элементом (12) связи. 21. Громкоговоритель, содержащий инерционный возбудитель колебаний по любому из пп.1-20.
