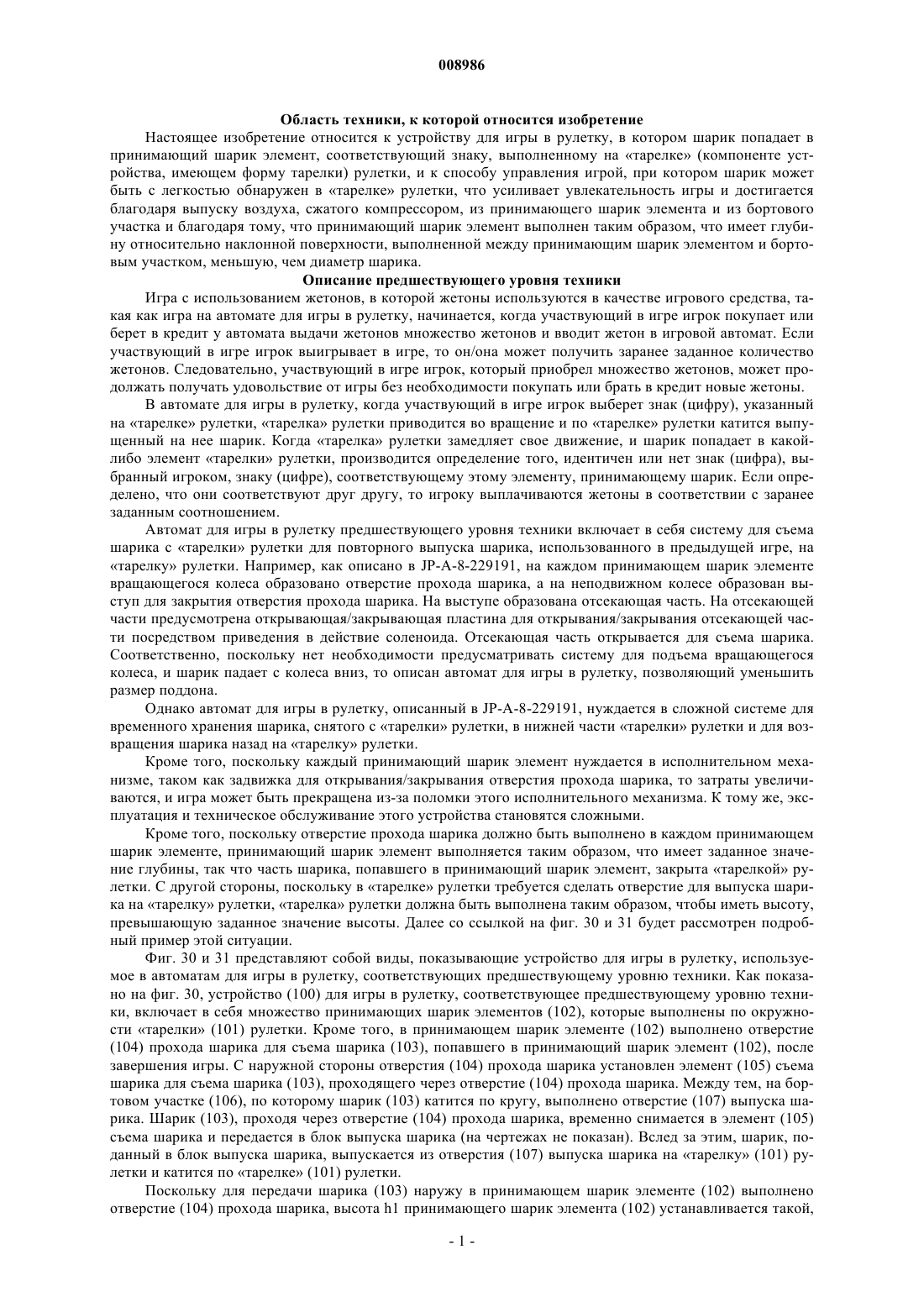

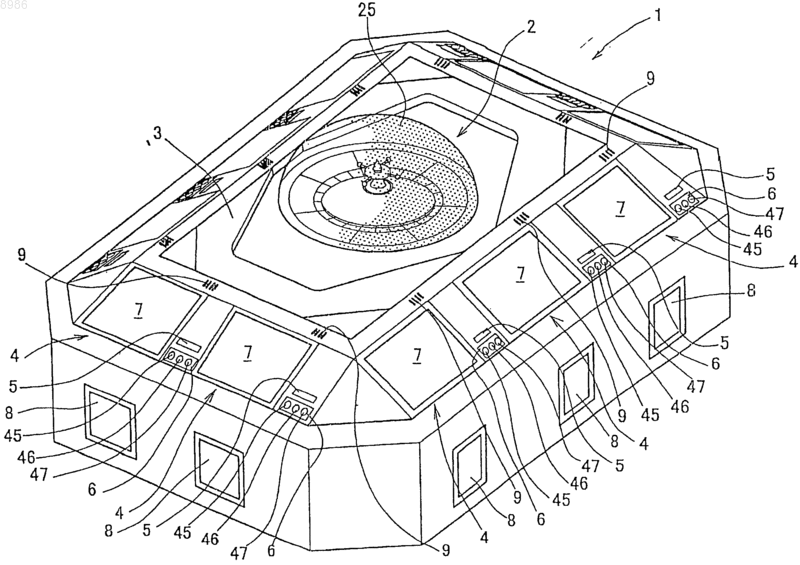

Устройство для игры в рулетку и способ управления игрой

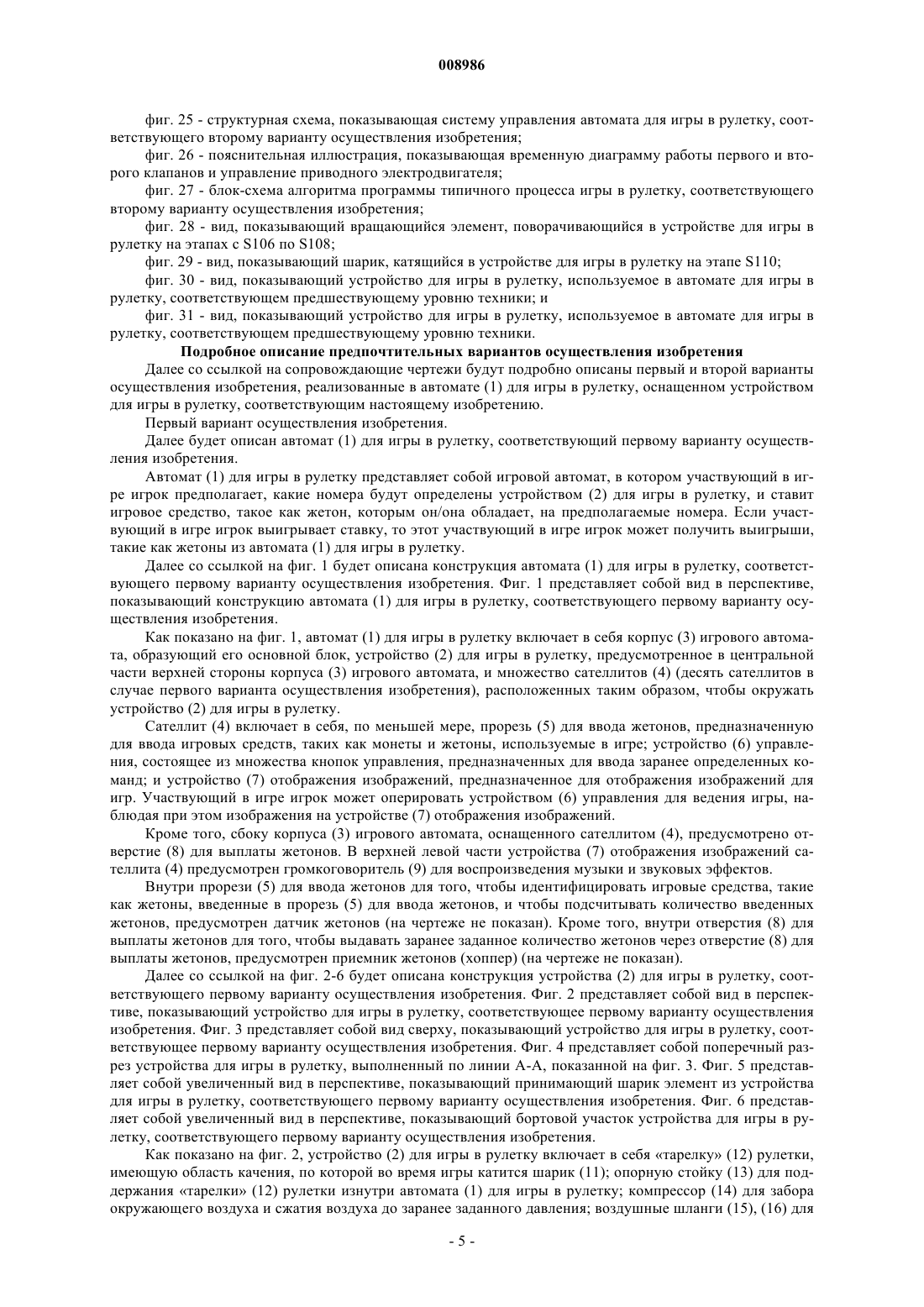

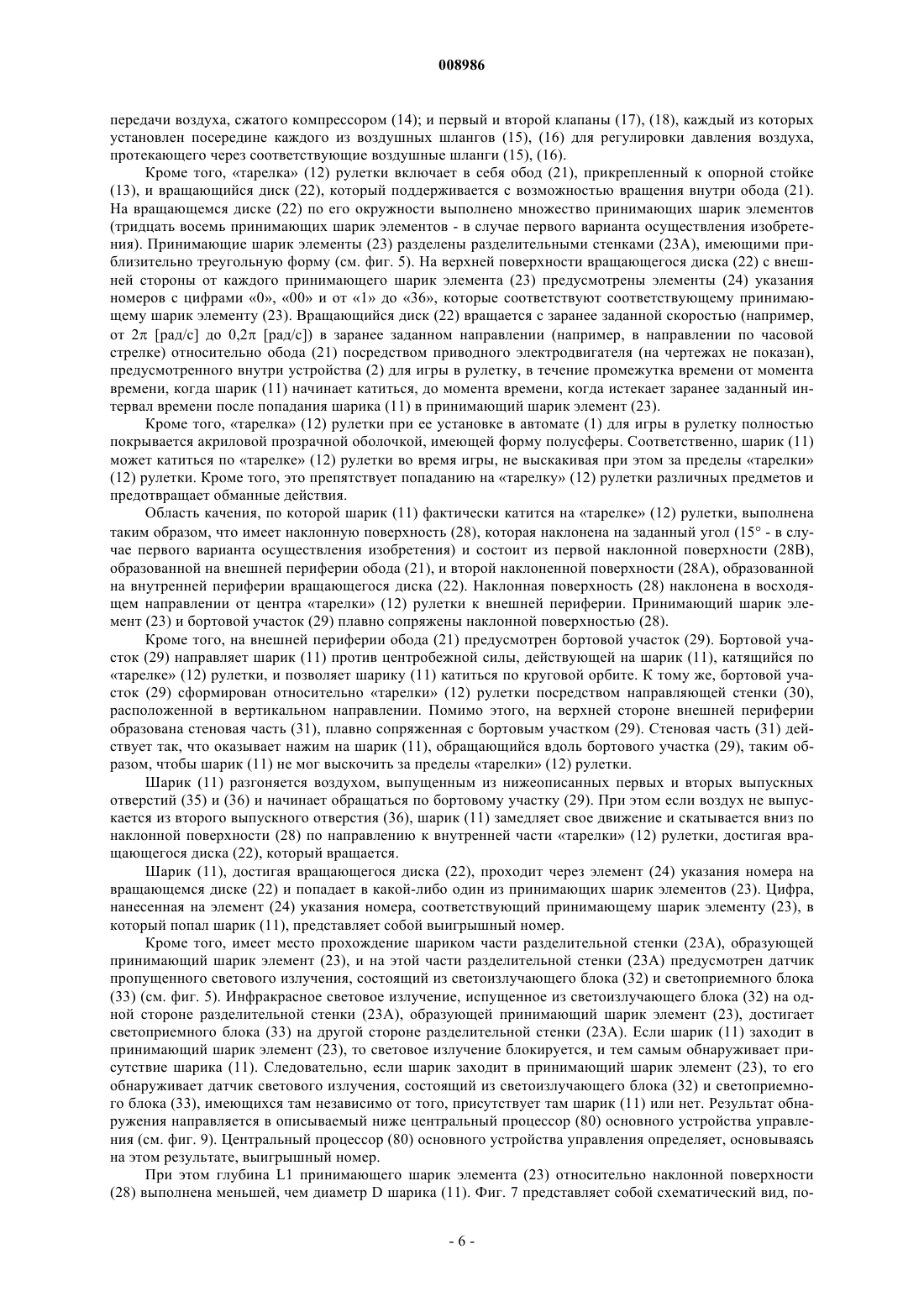

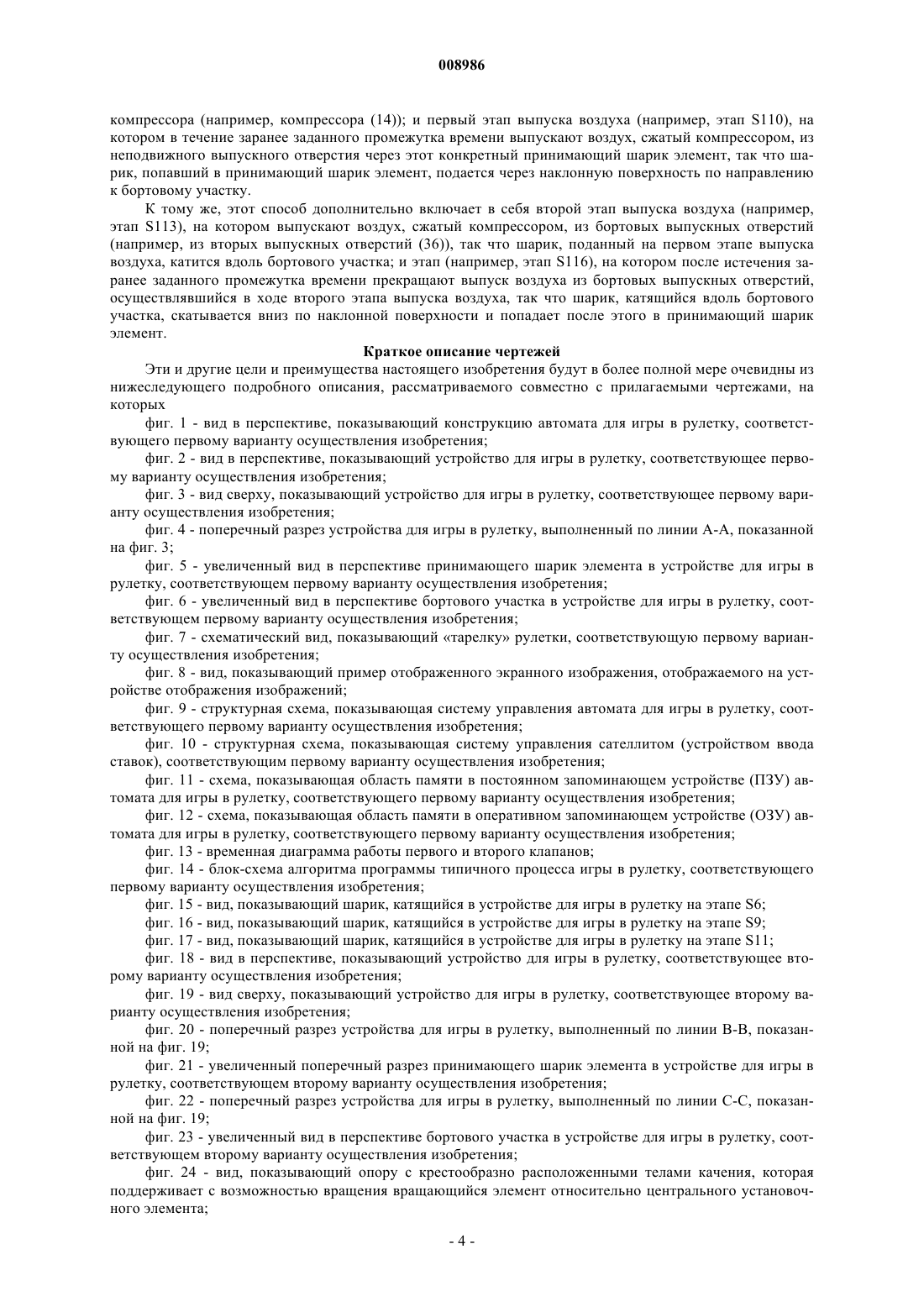

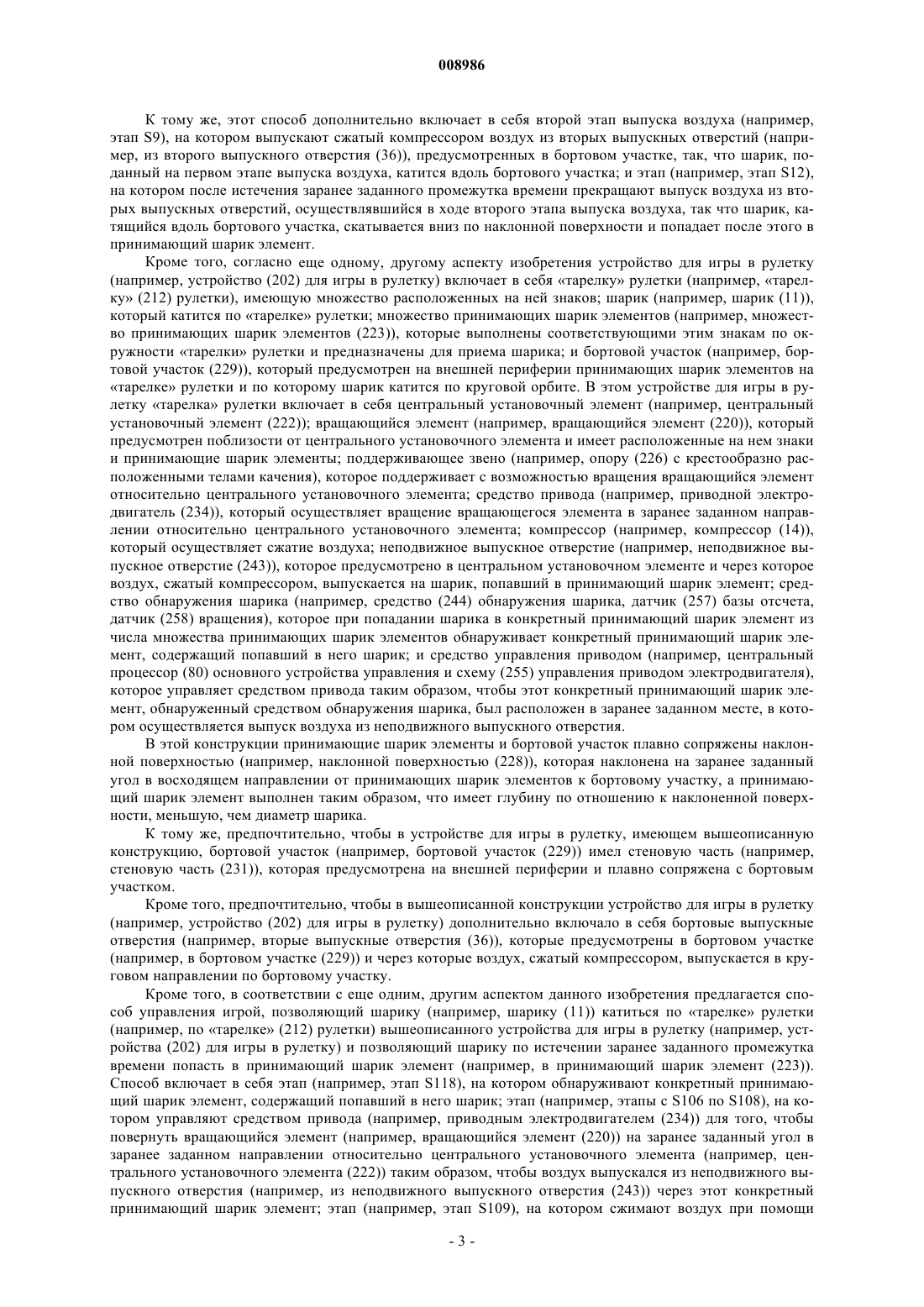

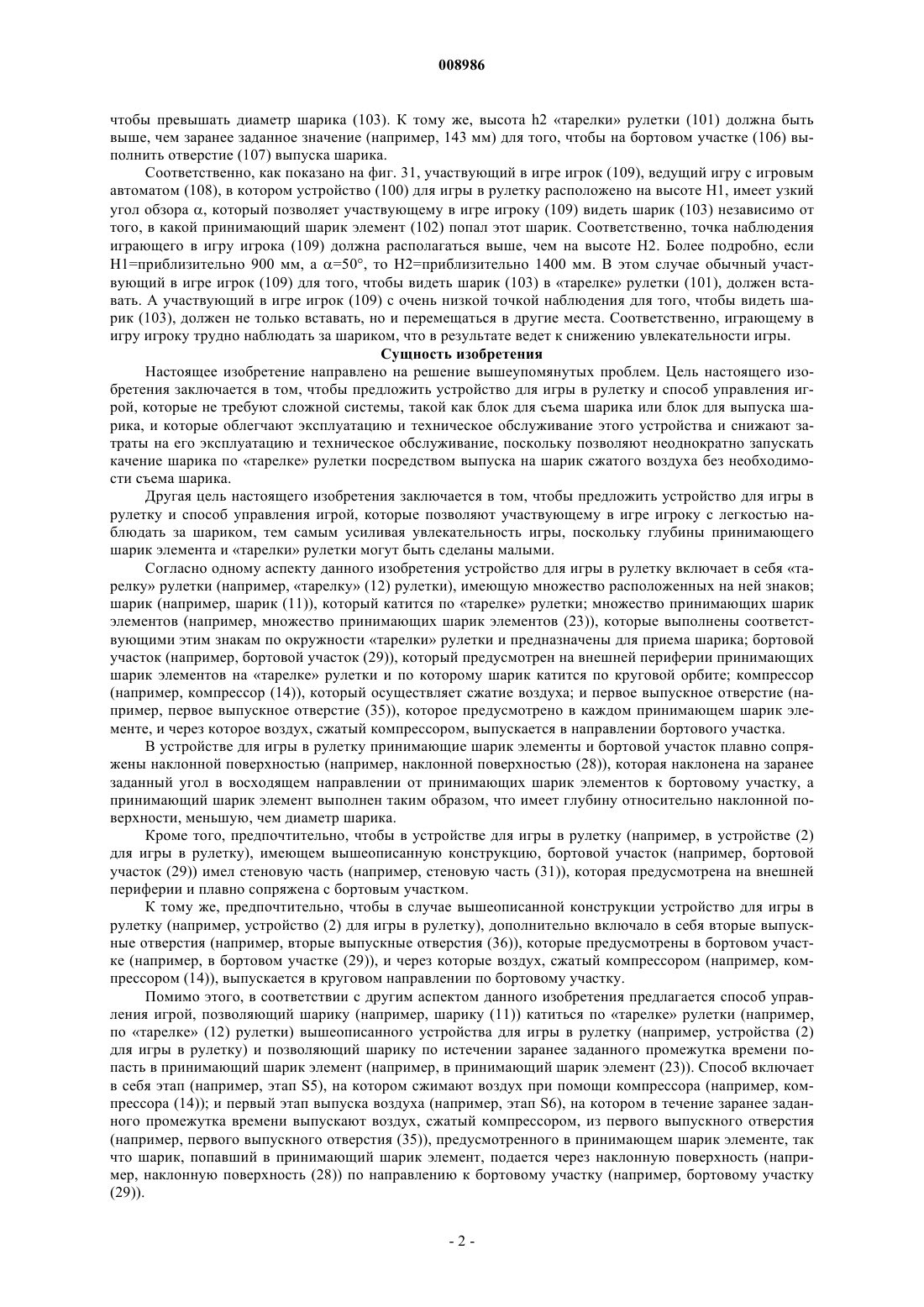

008986 Область техники, к которой относится изобретение Настоящее изобретение относится к устройству для игры в рулетку, в котором шарик попадает в принимающий шарик элемент, соответствующий знаку, выполненному на тарелке (компоненте устройства, имеющем форму тарелки) рулетки, и к способу управления игрой, при котором шарик может быть с легкостью обнаружен в тарелке рулетки, что усиливает увлекательность игры и достигается благодаря выпуску воздуха, сжатого компрессором, из принимающего шарик элемента и из бортового участка и благодаря тому, что принимающий шарик элемент выполнен таким образом, что имеет глубину относительно наклонной поверхности, выполненной между принимающим шарик элементом и бортовым участком, меньшую, чем диаметр шарика. Описание предшествующего уровня техники Игра с использованием жетонов, в которой жетоны используются в качестве игрового средства, такая как игра на автомате для игры в рулетку, начинается, когда участвующий в игре игрок покупает или берет в кредит у автомата выдачи жетонов множество жетонов и вводит жетон в игровой автомат. Если участвующий в игре игрок выигрывает в игре, то он/она может получить заранее заданное количество жетонов. Следовательно, участвующий в игре игрок, который приобрел множество жетонов, может продолжать получать удовольствие от игры без необходимости покупать или брать в кредит новые жетоны. В автомате для игры в рулетку, когда участвующий в игре игрок выберет знак (цифру), указанный на тарелке рулетки, тарелка рулетки приводится во вращение и по тарелке рулетки катится выпущенный на нее шарик. Когда тарелка рулетки замедляет свое движение, и шарик попадает в какойлибо элемент тарелки рулетки, производится определение того, идентичен или нет знак (цифра), выбранный игроком, знаку (цифре), соответствующему этому элементу, принимающему шарик. Если определено, что они соответствуют друг другу, то игроку выплачиваются жетоны в соответствии с заранее заданным соотношением. Автомат для игры в рулетку предшествующего уровня техники включает в себя систему для съема шарика с тарелки рулетки для повторного выпуска шарика, использованного в предыдущей игре, на тарелку рулетки. Например, как описано в JP-A-8-229191, на каждом принимающем шарик элементе вращающегося колеса образовано отверстие прохода шарика, а на неподвижном колесе образован выступ для закрытия отверстия прохода шарика. На выступе образована отсекающая часть. На отсекающей части предусмотрена открывающая/закрывающая пластина для открывания/закрывания отсекающей части посредством приведения в действие соленоида. Отсекающая часть открывается для съема шарика. Соответственно, поскольку нет необходимости предусматривать систему для подъема вращающегося колеса, и шарик падает с колеса вниз, то описан автомат для игры в рулетку, позволяющий уменьшить размер поддона. Однако автомат для игры в рулетку, описанный в JP-A-8-229191, нуждается в сложной системе для временного хранения шарика, снятого с тарелки рулетки, в нижней части тарелки рулетки и для возвращения шарика назад на тарелку рулетки. Кроме того, поскольку каждый принимающий шарик элемент нуждается в исполнительном механизме, таком как задвижка для открывания/закрывания отверстия прохода шарика, то затраты увеличиваются, и игра может быть прекращена из-за поломки этого исполнительного механизма. К тому же, эксплуатация и техническое обслуживание этого устройства становятся сложными. Кроме того, поскольку отверстие прохода шарика должно быть выполнено в каждом принимающем шарик элементе, принимающий шарик элемент выполняется таким образом, что имеет заданное значение глубины, так что часть шарика, попавшего в принимающий шарик элемент, закрыта тарелкой рулетки. С другой стороны, поскольку в тарелке рулетки требуется сделать отверстие для выпуска шарика на тарелку рулетки, тарелка рулетки должна быть выполнена таким образом, чтобы иметь высоту,превышающую заданное значение высоты. Далее со ссылкой на фиг. 30 и 31 будет рассмотрен подробный пример этой ситуации. Фиг. 30 и 31 представляют собой виды, показывающие устройство для игры в рулетку, используемое в автоматам для игры в рулетку, соответствующих предшествующему уровню техники. Как показано на фиг. 30, устройство (100) для игры в рулетку, соответствующее предшествующему уровню техники, включает в себя множество принимающих шарик элементов (102), которые выполнены по окружности тарелки (101) рулетки. Кроме того, в принимающем шарик элементе (102) выполнено отверстие(104) прохода шарика для съема шарика (103), попавшего в принимающий шарик элемент (102), после завершения игры. С наружной стороны отверстия (104) прохода шарика установлен элемент (105) съема шарика для съема шарика (103), проходящего через отверстие (104) прохода шарика. Между тем, на бортовом участке (106), по которому шарик (103) катится по кругу, выполнено отверстие (107) выпуска шарика. Шарик (103), проходя через отверстие (104) прохода шарика, временно снимается в элемент (105) съема шарика и передается в блок выпуска шарика (на чертежах не показан). Вслед за этим, шарик, поданный в блок выпуска шарика, выпускается из отверстия (107) выпуска шарика на тарелку (101) рулетки и катится по тарелке (101) рулетки. Поскольку для передачи шарика (103) наружу в принимающем шарик элементе (102) выполнено отверстие (104) прохода шарика, высота h1 принимающего шарик элемента (102) устанавливается такой,-1 008986 чтобы превышать диаметр шарика (103). К тому же, высота h2 тарелки рулетки (101) должна быть выше, чем заранее заданное значение (например, 143 мм) для того, чтобы на бортовом участке (106) выполнить отверстие (107) выпуска шарика. Соответственно, как показано на фиг. 31, участвующий в игре игрок (109), ведущий игру с игровым автоматом (108), в котором устройство (100) для игры в рулетку расположено на высоте H1, имеет узкий угол обзора , который позволяет участвующему в игре игроку (109) видеть шарик (103) независимо от того, в какой принимающий шарик элемент (102) попал этот шарик. Соответственно, точка наблюдения играющего в игру игрока (109) должна располагаться выше, чем на высоте Н 2. Более подробно, если Н 1=приблизительно 900 мм, а =50, то Н 2=приблизительно 1400 мм. В этом случае обычный участвующий в игре игрок (109) для того, чтобы видеть шарик (103) в тарелке рулетки (101), должен вставать. А участвующий в игре игрок (109) с очень низкой точкой наблюдения для того, чтобы видеть шарик (103), должен не только вставать, но и перемещаться в другие места. Соответственно, играющему в игру игроку трудно наблюдать за шариком, что в результате ведет к снижению увлекательности игры. Сущность изобретения Настоящее изобретение направлено на решение вышеупомянутых проблем. Цель настоящего изобретения заключается в том, чтобы предложить устройство для игры в рулетку и способ управления игрой, которые не требуют сложной системы, такой как блок для съема шарика или блок для выпуска шарика, и которые облегчают эксплуатацию и техническое обслуживание этого устройства и снижают затраты на его эксплуатацию и техническое обслуживание, поскольку позволяют неоднократно запускать качение шарика по тарелке рулетки посредством выпуска на шарик сжатого воздуха без необходимости съема шарика. Другая цель настоящего изобретения заключается в том, чтобы предложить устройство для игры в рулетку и способ управления игрой, которые позволяют участвующему в игре игроку с легкостью наблюдать за шариком, тем самым усиливая увлекательность игры, поскольку глубины принимающего шарик элемента и тарелки рулетки могут быть сделаны малыми. Согласно одному аспекту данного изобретения устройство для игры в рулетку включает в себя тарелку рулетки (например, тарелку (12) рулетки), имеющую множество расположенных на ней знаков; шарик (например, шарик (11, который катится по тарелке рулетки; множество принимающих шарик элементов (например, множество принимающих шарик элементов (23, которые выполнены соответствующими этим знакам по окружности тарелки рулетки и предназначены для приема шарика; бортовой участок (например, бортовой участок (29, который предусмотрен на внешней периферии принимающих шарик элементов на тарелке рулетки и по которому шарик катится по круговой орбите; компрессор(например, компрессор (14, который осуществляет сжатие воздуха; и первое выпускное отверстие (например, первое выпускное отверстие (35, которое предусмотрено в каждом принимающем шарик элементе, и через которое воздух, сжатый компрессором, выпускается в направлении бортового участка. В устройстве для игры в рулетку принимающие шарик элементы и бортовой участок плавно сопряжены наклонной поверхностью (например, наклонной поверхностью (28, которая наклонена на заранее заданный угол в восходящем направлении от принимающих шарик элементов к бортовому участку, а принимающий шарик элемент выполнен таким образом, что имеет глубину относительно наклонной поверхности, меньшую, чем диаметр шарика. Кроме того, предпочтительно, чтобы в устройстве для игры в рулетку (например, в устройстве (2) для игры в рулетку), имеющем вышеописанную конструкцию, бортовой участок (например, бортовой участок (29 имел стеновую часть (например, стеновую часть (31, которая предусмотрена на внешней периферии и плавно сопряжена с бортовым участком. К тому же, предпочтительно, чтобы в случае вышеописанной конструкции устройство для игры в рулетку (например, устройство (2) для игры в рулетку), дополнительно включало в себя вторые выпускные отверстия (например, вторые выпускные отверстия (36, которые предусмотрены в бортовом участке (например, в бортовом участке (29, и через которые воздух, сжатый компрессором (например, компрессором (14, выпускается в круговом направлении по бортовому участку. Помимо этого, в соответствии с другим аспектом данного изобретения предлагается способ управления игрой, позволяющий шарику (например, шарику (11 катиться по тарелке рулетки (например,по тарелке (12) рулетки) вышеописанного устройства для игры в рулетку (например, устройства (2) для игры в рулетку) и позволяющий шарику по истечении заранее заданного промежутка времени попасть в принимающий шарик элемент (например, в принимающий шарик элемент (23. Способ включает в себя этап (например, этап S5), на котором сжимают воздух при помощи компрессора (например, компрессора (14; и первый этап выпуска воздуха (например, этап S6), на котором в течение заранее заданного промежутка времени выпускают воздух, сжатый компрессором, из первого выпускного отверстия(например, первого выпускного отверстия (35, предусмотренного в принимающем шарик элементе, так что шарик, попавший в принимающий шарик элемент, подается через наклонную поверхность (например, наклонную поверхность (28 по направлению к бортовому участку (например, бортовому участку-2 008986 К тому же, этот способ дополнительно включает в себя второй этап выпуска воздуха (например,этап S9), на котором выпускают сжатый компрессором воздух из вторых выпускных отверстий (например, из второго выпускного отверстия (36, предусмотренных в бортовом участке, так, что шарик, поданный на первом этапе выпуска воздуха, катится вдоль бортового участка; и этап (например, этап S12),на котором после истечения заранее заданного промежутка времени прекращают выпуск воздуха из вторых выпускных отверстий, осуществлявшийся в ходе второго этапа выпуска воздуха, так что шарик, катящийся вдоль бортового участка, скатывается вниз по наклонной поверхности и попадает после этого в принимающий шарик элемент. Кроме того, согласно еще одному, другому аспекту изобретения устройство для игры в рулетку(например, устройство (202) для игры в рулетку) включает в себя тарелку рулетки (например, тарелку (212) рулетки), имеющую множество расположенных на ней знаков; шарик (например, шарик (11,который катится по тарелке рулетки; множество принимающих шарик элементов (например, множество принимающих шарик элементов (223, которые выполнены соответствующими этим знакам по окружности тарелки рулетки и предназначены для приема шарика; и бортовой участок (например, бортовой участок (229, который предусмотрен на внешней периферии принимающих шарик элементов на тарелке рулетки и по которому шарик катится по круговой орбите. В этом устройстве для игры в рулетку тарелка рулетки включает в себя центральный установочный элемент (например, центральный установочный элемент (222; вращающийся элемент (например, вращающийся элемент (220, который предусмотрен поблизости от центрального установочного элемента и имеет расположенные на нем знаки и принимающие шарик элементы; поддерживающее звено (например, опору (226) с крестообразно расположенными телами качения), которое поддерживает с возможностью вращения вращающийся элемент относительно центрального установочного элемента; средство привода (например, приводной электродвигатель (234, который осуществляет вращение вращающегося элемента в заранее заданном направлении относительно центрального установочного элемента; компрессор (например, компрессор (14,который осуществляет сжатие воздуха; неподвижное выпускное отверстие (например, неподвижное выпускное отверстие (243, которое предусмотрено в центральном установочном элементе и через которое воздух, сжатый компрессором, выпускается на шарик, попавший в принимающий шарик элемент; средство обнаружения шарика (например, средство (244) обнаружения шарика, датчик (257) базы отсчета,датчик (258) вращения), которое при попадании шарика в конкретный принимающий шарик элемент из числа множества принимающих шарик элементов обнаруживает конкретный принимающий шарик элемент, содержащий попавший в него шарик; и средство управления приводом (например, центральный процессор (80) основного устройства управления и схему (255) управления приводом электродвигателя),которое управляет средством привода таким образом, чтобы этот конкретный принимающий шарик элемент, обнаруженный средством обнаружения шарика, был расположен в заранее заданном месте, в котором осуществляется выпуск воздуха из неподвижного выпускного отверстия. В этой конструкции принимающие шарик элементы и бортовой участок плавно сопряжены наклонной поверхностью (например, наклонной поверхностью (228, которая наклонена на заранее заданный угол в восходящем направлении от принимающих шарик элементов к бортовому участку, а принимающий шарик элемент выполнен таким образом, что имеет глубину по отношению к наклоненной поверхности, меньшую, чем диаметр шарика. К тому же, предпочтительно, чтобы в устройстве для игры в рулетку, имеющем вышеописанную конструкцию, бортовой участок (например, бортовой участок (229 имел стеновую часть (например,стеновую часть (231, которая предусмотрена на внешней периферии и плавно сопряжена с бортовым участком. Кроме того, предпочтительно, чтобы в вышеописанной конструкции устройство для игры в рулетку(например, устройство (202) для игры в рулетку) дополнительно включало в себя бортовые выпускные отверстия (например, вторые выпускные отверстия (36, которые предусмотрены в бортовом участке(например, в бортовом участке (229 и через которые воздух, сжатый компрессором, выпускается в круговом направлении по бортовому участку. Кроме того, в соответствии с еще одним, другим аспектом данного изобретения предлагается способ управления игрой, позволяющий шарику (например, шарику (11 катиться по тарелке рулетки(например, по тарелке (212) рулетки) вышеописанного устройства для игры в рулетку (например, устройства (202) для игры в рулетку) и позволяющий шарику по истечении заранее заданного промежутка времени попасть в принимающий шарик элемент (например, в принимающий шарик элемент (223. Способ включает в себя этап (например, этап S118), на котором обнаруживают конкретный принимающий шарик элемент, содержащий попавший в него шарик; этап (например, этапы с S106 по S108), на котором управляют средством привода (например, приводным электродвигателем (234 для того, чтобы повернуть вращающийся элемент (например, вращающийся элемент (220 на заранее заданный угол в заранее заданном направлении относительно центрального установочного элемента (например, центрального установочного элемента (222 таким образом, чтобы воздух выпускался из неподвижного выпускного отверстия (например, из неподвижного выпускного отверстия (243 через этот конкретный принимающий шарик элемент; этап (например, этап S109), на котором сжимают воздух при помощи-3 008986 компрессора (например, компрессора (14; и первый этап выпуска воздуха (например, этап S110), на котором в течение заранее заданного промежутка времени выпускают воздух, сжатый компрессором, из неподвижного выпускного отверстия через этот конкретный принимающий шарик элемент, так что шарик, попавший в принимающий шарик элемент, подается через наклонную поверхность по направлению к бортовому участку. К тому же, этот способ дополнительно включает в себя второй этап выпуска воздуха (например,этап S113), на котором выпускают воздух, сжатый компрессором, из бортовых выпускных отверстий(например, из вторых выпускных отверстий (36, так что шарик, поданный на первом этапе выпуска воздуха, катится вдоль бортового участка; и этап (например, этап S116), на котором после истечения заранее заданного промежутка времени прекращают выпуск воздуха из бортовых выпускных отверстий,осуществлявшийся в ходе второго этапа выпуска воздуха, так что шарик, катящийся вдоль бортового участка, скатывается вниз по наклонной поверхности и попадает после этого в принимающий шарик элемент. Краткое описание чертежей Эти и другие цели и преимущества настоящего изобретения будут в более полной мере очевидны из нижеследующего подробного описания, рассматриваемого совместно с прилагаемыми чертежами, на которых фиг. 1 - вид в перспективе, показывающий конструкцию автомата для игры в рулетку, соответствующего первому варианту осуществления изобретения; фиг. 2 - вид в перспективе, показывающий устройство для игры в рулетку, соответствующее первому варианту осуществления изобретения; фиг. 3 - вид сверху, показывающий устройство для игры в рулетку, соответствующее первому варианту осуществления изобретения; фиг. 4 - поперечный разрез устройства для игры в рулетку, выполненный по линии А-А, показанной на фиг. 3; фиг. 5 - увеличенный вид в перспективе принимающего шарик элемента в устройстве для игры в рулетку, соответствующем первому варианту осуществления изобретения; фиг. 6 - увеличенный вид в перспективе бортового участка в устройстве для игры в рулетку, соответствующем первому варианту осуществления изобретения; фиг. 7 - схематический вид, показывающий тарелку рулетки, соответствующую первому варианту осуществления изобретения; фиг. 8 - вид, показывающий пример отображенного экранного изображения, отображаемого на устройстве отображения изображений; фиг. 9 - структурная схема, показывающая систему управления автомата для игры в рулетку, соответствующего первому варианту осуществления изобретения; фиг. 10 - структурная схема, показывающая систему управления сателлитом (устройством ввода ставок), соответствующим первому варианту осуществления изобретения; фиг. 11 - схема, показывающая область памяти в постоянном запоминающем устройстве (ПЗУ) автомата для игры в рулетку, соответствующего первому варианту осуществления изобретения; фиг. 12 - схема, показывающая область памяти в оперативном запоминающем устройстве (ОЗУ) автомата для игры в рулетку, соответствующего первому варианту осуществления изобретения; фиг. 13 - временная диаграмма работы первого и второго клапанов; фиг. 14 - блок-схема алгоритма программы типичного процесса игры в рулетку, соответствующего первому варианту осуществления изобретения; фиг. 15 - вид, показывающий шарик, катящийся в устройстве для игры в рулетку на этапе S6; фиг. 16 - вид, показывающий шарик, катящийся в устройстве для игры в рулетку на этапе S9; фиг. 17 - вид, показывающий шарик, катящийся в устройстве для игры в рулетку на этапе S11; фиг. 18 - вид в перспективе, показывающий устройство для игры в рулетку, соответствующее второму варианту осуществления изобретения; фиг. 19 - вид сверху, показывающий устройство для игры в рулетку, соответствующее второму варианту осуществления изобретения; фиг. 20 - поперечный разрез устройства для игры в рулетку, выполненный по линии В-В, показанной на фиг. 19; фиг. 21 - увеличенный поперечный разрез принимающего шарик элемента в устройстве для игры в рулетку, соответствующем второму варианту осуществления изобретения; фиг. 22 - поперечный разрез устройства для игры в рулетку, выполненный по линии С-С, показанной на фиг. 19; фиг. 23 - увеличенный вид в перспективе бортового участка в устройстве для игры в рулетку, соответствующем второму варианту осуществления изобретения; фиг. 24 - вид, показывающий опору с крестообразно расположенными телами качения, которая поддерживает с возможностью вращения вращающийся элемент относительно центрального установочного элемента;-4 008986 фиг. 25 - структурная схема, показывающая систему управления автомата для игры в рулетку, соответствующего второму варианту осуществления изобретения; фиг. 26 - пояснительная иллюстрация, показывающая временную диаграмму работы первого и второго клапанов и управление приводного электродвигателя; фиг. 27 - блок-схема алгоритма программы типичного процесса игры в рулетку, соответствующего второму варианту осуществления изобретения; фиг. 28 - вид, показывающий вращающийся элемент, поворачивающийся в устройстве для игры в рулетку на этапах с S106 по S108; фиг. 29 - вид, показывающий шарик, катящийся в устройстве для игры в рулетку на этапе S110; фиг. 30 - вид, показывающий устройство для игры в рулетку, используемое в автомате для игры в рулетку, соответствующем предшествующему уровню техники; и фиг. 31 - вид, показывающий устройство для игры в рулетку, используемое в автомате для игры в рулетку, соответствующем предшествующему уровню техники. Подробное описание предпочтительных вариантов осуществления изобретения Далее со ссылкой на сопровождающие чертежи будут подробно описаны первый и второй варианты осуществления изобретения, реализованные в автомате (1) для игры в рулетку, оснащенном устройством для игры в рулетку, соответствующим настоящему изобретению. Первый вариант осуществления изобретения. Далее будет описан автомат (1) для игры в рулетку, соответствующий первому варианту осуществления изобретения. Автомат (1) для игры в рулетку представляет собой игровой автомат, в котором участвующий в игре игрок предполагает, какие номера будут определены устройством (2) для игры в рулетку, и ставит игровое средство, такое как жетон, которым он/она обладает, на предполагаемые номера. Если участвующий в игре игрок выигрывает ставку, то этот участвующий в игре игрок может получить выигрыши,такие как жетоны из автомата (1) для игры в рулетку. Далее со ссылкой на фиг. 1 будет описана конструкция автомата (1) для игры в рулетку, соответствующего первому варианту осуществления изобретения. Фиг. 1 представляет собой вид в перспективе,показывающий конструкцию автомата (1) для игры в рулетку, соответствующего первому варианту осуществления изобретения. Как показано на фиг. 1, автомат (1) для игры в рулетку включает в себя корпус (3) игрового автомата, образующий его основной блок, устройство (2) для игры в рулетку, предусмотренное в центральной части верхней стороны корпуса (3) игрового автомата, и множество сателлитов (4) (десять сателлитов в случае первого варианта осуществления изобретения), расположенных таким образом, чтобы окружать устройство (2) для игры в рулетку. Сателлит (4) включает в себя, по меньшей мере, прорезь (5) для ввода жетонов, предназначенную для ввода игровых средств, таких как монеты и жетоны, используемые в игре; устройство (6) управления, состоящее из множества кнопок управления, предназначенных для ввода заранее определенных команд; и устройство (7) отображения изображений, предназначенное для отображения изображений для игр. Участвующий в игре игрок может оперировать устройством (6) управления для ведения игры, наблюдая при этом изображения на устройстве (7) отображения изображений. Кроме того, сбоку корпуса (3) игрового автомата, оснащенного сателлитом (4), предусмотрено отверстие (8) для выплаты жетонов. В верхней левой части устройства (7) отображения изображений сателлита (4) предусмотрен громкоговоритель (9) для воспроизведения музыки и звуковых эффектов. Внутри прорези (5) для ввода жетонов для того, чтобы идентифицировать игровые средства, такие как жетоны, введенные в прорезь (5) для ввода жетонов, и чтобы подсчитывать количество введенных жетонов, предусмотрен датчик жетонов (на чертеже не показан). Кроме того, внутри отверстия (8) для выплаты жетонов для того, чтобы выдавать заранее заданное количество жетонов через отверстие (8) для выплаты жетонов, предусмотрен приемник жетонов (хоппер) (на чертеже не показан). Далее со ссылкой на фиг. 2-6 будет описана конструкция устройства (2) для игры в рулетку, соответствующего первому варианту осуществления изобретения. Фиг. 2 представляет собой вид в перспективе, показывающий устройство для игры в рулетку, соответствующее первому варианту осуществления изобретения. Фиг. 3 представляет собой вид сверху, показывающий устройство для игры в рулетку, соответствующее первому варианту осуществления изобретения. Фиг. 4 представляет собой поперечный разрез устройства для игры в рулетку, выполненный по линии А-А, показанной на фиг. 3. Фиг. 5 представляет собой увеличенный вид в перспективе, показывающий принимающий шарик элемент из устройства для игры в рулетку, соответствующего первому варианту осуществления изобретения. Фиг. 6 представляет собой увеличенный вид в перспективе, показывающий бортовой участок устройства для игры в рулетку, соответствующего первому варианту осуществления изобретения. Как показано на фиг. 2, устройство (2) для игры в рулетку включает в себя тарелку (12) рулетки,имеющую область качения, по которой во время игры катится шарик (11); опорную стойку (13) для поддержания тарелки (12) рулетки изнутри автомата (1) для игры в рулетку; компрессор (14) для забора окружающего воздуха и сжатия воздуха до заранее заданного давления; воздушные шланги (15), (16) для-5 008986 передачи воздуха, сжатого компрессором (14); и первый и второй клапаны (17), (18), каждый из которых установлен посередине каждого из воздушных шлангов (15), (16) для регулировки давления воздуха,протекающего через соответствующие воздушные шланги (15), (16). Кроме того, тарелка (12) рулетки включает в себя обод (21), прикрепленный к опорной стойке(13), и вращающийся диск (22), который поддерживается с возможностью вращения внутри обода (21). На вращающемся диске (22) по его окружности выполнено множество принимающих шарик элементов(тридцать восемь принимающих шарик элементов - в случае первого варианта осуществления изобретения). Принимающие шарик элементы (23) разделены разделительными стенками (23 А), имеющими приблизительно треугольную форму (см. фиг. 5). На верхней поверхности вращающегося диска (22) с внешней стороны от каждого принимающего шарик элемента (23) предусмотрены элементы (24) указания номеров с цифрами 0, 00 и от 1 до 36, которые соответствуют соответствующему принимающему шарик элементу (23). Вращающийся диск (22) вращается с заранее заданной скоростью (например,от 2 [рад/с] до 0,2 [рад/с]) в заранее заданном направлении (например, в направлении по часовой стрелке) относительно обода (21) посредством приводного электродвигателя (на чертежах не показан),предусмотренного внутри устройства (2) для игры в рулетку, в течение промежутка времени от момента времени, когда шарик (11) начинает катиться, до момента времени, когда истекает заранее заданный интервал времени после попадания шарика (11) в принимающий шарик элемент (23). Кроме того, тарелка (12) рулетки при ее установке в автомате (1) для игры в рулетку полностью покрывается акриловой прозрачной оболочкой, имеющей форму полусферы. Соответственно, шарик (11) может катиться по тарелке (12) рулетки во время игры, не выскакивая при этом за пределы тарелки(12) рулетки. Кроме того, это препятствует попаданию на тарелку (12) рулетки различных предметов и предотвращает обманные действия. Область качения, по которой шарик (11) фактически катится на тарелке (12) рулетки, выполнена таким образом, что имеет наклонную поверхность (28), которая наклонена на заданный угол (15 - в случае первого варианта осуществления изобретения) и состоит из первой наклонной поверхности (28 В),образованной на внешней периферии обода (21), и второй наклоненной поверхности (28 А), образованной на внутренней периферии вращающегося диска (22). Наклонная поверхность (28) наклонена в восходящем направлении от центра тарелки (12) рулетки к внешней периферии. Принимающий шарик элемент (23) и бортовой участок (29) плавно сопряжены наклонной поверхностью (28). Кроме того, на внешней периферии обода (21) предусмотрен бортовой участок (29). Бортовой участок (29) направляет шарик (11) против центробежной силы, действующей на шарик (11), катящийся по тарелке (12) рулетки, и позволяет шарику (11) катиться по круговой орбите. К тому же, бортовой участок (29) сформирован относительно тарелки (12) рулетки посредством направляющей стенки (30),расположенной в вертикальном направлении. Помимо этого, на верхней стороне внешней периферии образована стеновая часть (31), плавно сопряженная с бортовым участком (29). Стеновая часть (31) действует так, что оказывает нажим на шарик (11), обращающийся вдоль бортового участка (29), таким образом, чтобы шарик (11) не мог выскочить за пределы тарелки (12) рулетки. Шарик (11) разгоняется воздухом, выпущенным из нижеописанных первых и вторых выпускных отверстий (35) и (36) и начинает обращаться по бортовому участку (29). При этом если воздух не выпускается из второго выпускного отверстия (36), шарик (11) замедляет свое движение и скатывается вниз по наклонной поверхности (28) по направлению к внутренней части тарелки (12) рулетки, достигая вращающегося диска (22), который вращается. Шарик (11), достигая вращающегося диска (22), проходит через элемент (24) указания номера на вращающемся диске (22) и попадает в какой-либо один из принимающих шарик элементов (23). Цифра,нанесенная на элемент (24) указания номера, соответствующий принимающему шарик элементу (23), в который попал шарик (11), представляет собой выигрышный номер. Кроме того, имеет место прохождение шариком части разделительной стенки (23 А), образующей принимающий шарик элемент (23), и на этой части разделительной стенки (23 А) предусмотрен датчик пропущенного светового излучения, состоящий из светоизлучающего блока (32) и светоприемного блока(33) (см. фиг. 5). Инфракрасное световое излучение, испущенное из светоизлучающего блока (32) на одной стороне разделительной стенки (23 А), образующей принимающий шарик элемент (23), достигает светоприемного блока (33) на другой стороне разделительной стенки (23 А). Если шарик (11) заходит в принимающий шарик элемент (23), то световое излучение блокируется, и тем самым обнаруживает присутствие шарика (11). Следовательно, если шарик заходит в принимающий шарик элемент (23), то его обнаруживает датчик светового излучения, состоящий из светоизлучающего блока (32) и светоприемного блока (33), имеющихся там независимо от того, присутствует там шарик (11) или нет. Результат обнаружения направляется в описываемый ниже центральный процессор (80) основного устройства управления (см. фиг. 9). Центральный процессор (80) основного устройства управления определяет, основываясь на этом результате, выигрышный номер. При этом глубина L1 принимающего шарик элемента (23) относительно наклонной поверхности(28) выполнена меньшей, чем диаметр D шарика (11). Фиг. 7 представляет собой схематический вид, по-6 008986 казывающий принимающий шарик элемент, соответствующий первому варианту осуществления изобретения. Принимающий шарик элемент (23) представляет собой пространство для приема шарика (11), которое разделено разделительными стенками (23 А) на 38 подэлементов, расположенных по окружности. Как показано на фиг. 7, поскольку глубина L1 принимающего шарик элемента (23) выполнена меньшей, чем диаметр D шарика (11), шарик (11) полностью не закрыт принимающим шарик элементом (23), и шарик,попавший в принимающий шарик элемент (23), может быть с легкостью обнаружен участвующими в игре игроками при попадании шарика (11) в принимающий шарик элемент (23), что в результате ведет к повышению увлекательности игры. Как было сказано выше, устройство (2) для игры в рулетку, соответствующее первому варианту осуществления изобретения, благодаря выпуску сжатого воздуха на шарик (11), может неоднократно запускать качение шарика без необходимости вынимать шарик (11) из тарелки (12) рулетки, и потому не требует сложного приспособления, такого как блок для съема шарика (11) или блок для выпуска шарика (11). К тому же, глубина L1 принимающего шарик элемента (23) может быть сделана меньше, чем диаметр D шарика (11) (см. фиг. 7). Следовательно, как показано на фиг. 5, высота h3 тарелки (12) рулетки может быть сделана более низкой. Таким образом, уголобзора устройства (2) для игры в рулетку, позволяющий участвующему в игре игроку видеть шарик (11), может быть сделан шире, что в результате ведет к повышению увлекательности игры. Кроме того, поскольку принимающий шарик элемент (23) и бортовой участок (29) плавно сопряжены наклонной поверхностью (28), которая наклонена на заранее заданный угол в восходящем направлении от принимающего шарик элемента (23) к бортовому участку (29), участвующий в игре игрок может с легкостью обнаружить шарик, попавший в принимающий шарик элемент (23). Итак, теперь со ссылкой на фиг. 5 и 6 будут описаны первое и второе выпускные отверстия (35) и(36), предусмотренные в тарелке (12) рулетки. Устройство (2) для игры в рулетку, соответствующее первому варианту осуществления изобретения, для качения шарика (11) по тарелке (12) рулетки использует давление сжатого воздуха. Если описать это более подробно, то устройство (2) для игры в рулетку забирает окружающий воздух и сжимает этот воздух до заранее заданного давления (например, 1 МПа), используя для этого компрессор (14) (см. фиг. 2), предусмотренный под устройством (2) для игры в рулетку. После этого устройство (2) для игры в рулетку передает сжатый воздух в тарелку (12) рулетки по воздушным шлангам (15), (16) и выпускает этот воздух из первых и вторых выпускных отверстий (35) и (36) с целью приложения давления воздуха к шарику (11) внутри тарелки (12) рулетки. Как показано на фиг. 5, первое выпускное отверстие (35) расположено на внутренней стенке (37),таким образом, что соответствует каждому принимающему шарик элементу (23), который образован внутренней стенкой (37) и разделительными стенками (23A). Согласно первому варианту осуществления изобретения 38 принимающих шарик элементов (23) выполнены таким образом, чтобы соответствовать цифрам 0, 00 и с 1 по 36, и поэтому выполнено 38 первых выпускных отверстий (35). Кроме того, первые выпускные отверстия (35) выполнены по направлению к периферии от центра тарелки(12) рулетки. Воздух, выпускаемый из первого выпускного отверстия (35), выпускается в сторону бортового участка (29), предусмотренного на внешней периферии тарелки (12) рулетки. При этом с обратной стороны внутренней стенки (37), в которой выполнено первое выпускное отверстие (35), предусмотрен выпускающий воздуховод (38), имеющий форму кольца, который соединен с воздушным шлангом (15). На внешней периферии выпускающего воздуховода (38) предусмотрено 38 первых выпускных отверстий (35). Воздух, переданный из воздушного шланга (15), поступает в выпускающий воздуховод (38) и одновременно выпускается из 38 первых выпускных отверстий (35) в принимающий шарик элемент (23). Под действием давления выпускаемого воздуха шарик (11), попавший в какой-либо из принимающих шарик элементов (23), начинает катиться против наклона наклонной поверхности (28) по направлению к бортовому участку (29). Как показано на фиг. 6, вторые выпускные отверстия (36) выполнены с заранее заданным интервалом (интервалом в 45 - в случае первого варианта осуществления изобретения) на направляющей стенке(30), образующей бортовой участок (29). Добавим к этому, что вторые выпускные отверстия (36) выполнены по окружности бортового участка (29), т.е. в касательном направлении по отношению к тарелке(12) рулетки. Воздух, выпускаемый из вторых выпускных отверстий (36), образует воздушный поток в направлении по часовой стрелке вдоль бортового участка (29) тарелки (12) рулетки (см. фиг. 16). При этом с обратной стороны направляющей стенки (30), в которой выполнено второе выпускное отверстие (35), предусмотрен кольцеобразный вращающий воздуховод (39). Вращающий воздуховод (39) соединен с воздушным шлангом (16). Воздух, подаваемый из воздушного шланга (16), поступает во вращающий воздуховод (39) и одновременно выпускается из 8 вторых выпускных отверстий (36). В результате шарик (11), катящийся по направлению к бортовому участку (29) под действием воздуха, выпущенного из первого выпускного отверстия (35), начинает катиться в направлении по часовой стрелке под действием воздушного потока, движущегося в круговом направлении вдоль бортового участка (29). Кроме того, если прекращается выпуск воздуха из второго выпускного отверстия (36), то воздуш-7 008986 ный поток, созданный вдоль бортового участка (29), исчезает, и шарик (11) замедляет свое движение и теряет центробежную силу. Вслед за этим, шарик (11) скатывается вниз по наклонной поверхности (28) на вращающийся диск (22), который в этот момент вращается. В результате этого, в устройстве (2) для игры в рулетку определяется выигрышный номер, и автомат (1) для игры в рулетку выдает жетоны, основываясь на определенном таким образом номере и информации о ставках, и заканчивает игру. Также отметим, что при выпуске воздуха из первого выпускного отверстия (35) шарик, попавший в принимающий шарик элемент (23), снова начинает катиться, что обеспечивает проведение следующей игры без перерыва между играми. Соответственно, качение шарика и его попадание в принимающий шарик элемент (23) могут осуществляться неоднократно без вынимания шарика (11) из тарелки (12) рулетки за счет приложения к шарику (11) давления воздуха, выпускаемого из первых и вторых выпускных отверстий (35) и (36). Соответственно, отсутствует необходимость подготавливать сложное приспособление, такое как блок для съема шарика (11) или блок для выпуска шарика (11), и, таким образом, облегчается эксплуатация и техническое обслуживание этого устройства и снижаются затраты на его эксплуатацию и техническое обслуживание. Между тем, ниже будет подробно описана система качения шарика (11), использующая первые и вторые выпускные отверстия (35), (36). Также отметим, что опорная стойка (13) имеет прямоугольную форму и образована объединением множества металлических штанг. Опорная стойка (13) закрепляет тарелку (12) рулетки на заданной высоте при помощи четырех крепежных элементов (41), предусмотренных по углам в верхней части этой стойки. Компрессор (14) расположен во внутреннем пространстве, имеющемся в опорной стойке (13). Компрессор (14) представляет собой устройство для забора окружающего воздуха и сжатия этого воздуха до заранее заданного давления (например, 1 МПа - в случае первого варианта осуществления изобретения). Компрессор (14) в соответствии с первым вариантом осуществления изобретения включает в себя два выпускных штуцера (42) для выпуска сжатого воздуха. Выпускные штуцеры (42) соединены с воздушными шлангами (15), (16). Воздушные шланги (15), (16) подают воздух, сжатый компрессором (14), к первому и второму выпускным отверстиям (35) и (36), предусмотренным на тарелке (12) рулетки. Посередине воздушных шлангов (15), (16) предусмотрены первый и второй клапаны (17) и (18). Первый и второй клапаны (17) и(18) представляют собой электронные клапаны, которые сконфигурированы таким образом, чтобы имелась возможность регулировать время открытия клапанов. Первый и второй клапаны (17) и (18) соединены с центральным процессором (80) основного устройства управления (см. фиг. 9), который управляет временем открытия/закрытия в соответствии с программой, заранее сохраненной в ПЗУ (81), что будет описано ниже. Соответственно, благодаря регулированию давления воздуха, выпускаемого из первого и второго выпускных отверстий (35) и (36), шарик (11) катится по тарелке (12) рулетки и попадает в принимающий шарик элемент (23) после истечения заранее заданного промежутка времени. Далее будет описана конструкция устройства (6) управления и устройства (7) отображения изображений, соответствующая первому варианту осуществления изобретения. Как показано на фиг. 1, устройство (6) управления предусмотрено сбоку от устройства (7) отображения изображений и включает в себя кнопки, которыми манипулирует участвующий в игре игрок. Более конкретно, кнопка (45) определения ставки, кнопка (46) выдача наличных денег, кнопка (47) помощь расположены с левой стороны, если смотреть из места напротив сателлита (4). Кнопку (45) определения ставки нажимают при определении ставки после того, как операция со ставками произведена посредством устройства (7) отображения изображений. Участвующий в игре игрок выигрывает ставку в случае, когда этим участвующим в игре игроком определена ставка, и участвующий в игре игрок делает ставку на номер, нанесенный на элементе (24) указания номера, соответствующем принимающему шарик элементу (23), в который шарик (11) попадает на устройстве (2) для игры в рулетку. Если участвующий в игре игрок выигрывает ставку, то к кредитам, которыми на текущий момент обладает участвующий в игре игрок, прибавляются кредиты, соответствующие количеству поставленных фишек. Операция со ставками будет подробно описана ниже. Кнопку (46) выдача наличных денег обычно нажимают в случае, когда игра закончена. Когда кнопка (46) выдача наличных денег нажата, из отверстия (8) для выплаты жетонов выплачивается количество жетонов, соответствующее кредитам (обычно один жетон за кредит), приобретенным и принадлежащим участвующему в игре игроку во время игры. Кнопку (47) помощь нажимают в случае, когда процедура ведения игры неясна. Когда нажимают кнопку (47) помощь, на устройстве (7) отображения изображений немедленно появляется экранное изображение справочной информации, приводящее различную информацию о работе автомата. При этом устройство (7) отображения изображений представляет собой жидкокристаллический дисплей типа сенсорная панель, оснащенный сенсорной панелью (48), установленной на его лицевой стороне, так что выбор осуществляется прикосновением пальца к пиктограммам, отображаемым на жидкокристаллическом дисплее. Фиг. 8 представляют собой вид, показывающий пример отображенного эк-8 008986 ранного изображения, отображаемого во время игры на устройстве отображения изображений. Как показано на фиг. 8, во время игры в автомате (1) для игры в рулетку на устройстве (7) отображения изображений отображается экранное изображение (51) ставок, имеющее табличного типа поле(50) для ставок. Участвующий в игре игрок манипулирует экранным изображением (51) ставок для того,чтобы поставить фишки, используя имеющиеся у него/нее кредиты. Далее со ссылкой на фиг. 8 будет описано экранное изображение (51) ставок. На табличного типа поле (50) для ставок, отображаемом на экранном изображении (51) ставок, расположены в виде прямоугольной таблицы те же самые номера, что и номера 0, 00 и номера с 1 по 36, указанные на элементе (24) указания номеров. В виде прямоугольной таблицы также организована специальная область ставок, предназначенная для того, чтобы указывать варианты: нечетный номер, четный номер, цвет элемента указания номера (красный или черный) или заданный диапазон номеров (например, с 1 по 12), и для того, чтобы ставить на них фишки. Под табличного типа полем (50) для ставок отображаются один за другим, начиная с левой стороны экрана: элемент (55) отображения хроники результатов, кнопка (56) единичной ставки, элемент (57) отображения результатов выплат и элемент (58) отображения количества кредитов. Элемент (55) отображения хроники результатов отображает перечень выигрышных номеров, указывающий выигрышные номера в предыдущих играх. В данном случае термин одна игра подразумевает последовательность операций, в которой участвующий в игре игрок делает ставку, шарик (11) скатывается в принимающий шарик элемент (23), и производится выплата кредитов в соответствии с выигрышным номером. Если одна игра завершена, то добавляется и отображается новый выигрышный номер,так что можно увидеть хронику выигрышных номеров максимум за 16 игр. Далее кнопка (56) единичной ставки представляет собой кнопку, которую участвующий в игре игрок нажимает для того, чтобы сделать ставку на указанную область ставки (на ячейку с номером и знаком или на линию, образующую ячейку). Кнопка (56) единичной ставки состоит из кнопки (56 А) Ставка-1, кнопки (56 В) Ставка-5, кнопки (56 С) Ставка-10 и кнопки (56D) Ставка-100. Сначала участвующий в игре игрок нажимает своим пальцем на необходимую ему область ставки и указывает область ставки курсором (60), описываемым ниже. Когда участвующий в игре игрок нажимает кнопку (56 А) Ставка-1, то он ставит фишку по одной (количество ставок увеличивается в порядке: 123 каждый раз, когда кнопка (56 А) Ставка-1 нажимается пальцем). В свою очередь, когда нажимается кнопка (56 С) Ставка-10, участвующий в игре игрок может ставить фишки по десять штук (количество ставок увеличивается следующим образом: 102030- каждый раз, когда кнопка (56 С) Ставка-10 нажимается пальцем). Также, аналогичным образом можно манипулировать кнопкой (56 В) Ставка-5 и кнопкой (56D) Ставка-100. Следовательно, участвующий в игре игрок может поставить большое количество фишек посредством упрощенной манипуляции. Элемент (57) отображения результатов выплат отображает количество фишек, поставленных участвующим в игре игроком, и количество выплачиваемых кредитов в предыдущей игре. В данном случае количество выплачиваемых кредитов минус количество поставленных кредитов равно количеству кредитов, которое участвующий в игре игрок только что приобрел в предыдущей игре. Элемент (58) отображения количества кредитов отображает количество кредитов, которыми в текущий момент времени обладает участвующий в игре игрок. Когда он/она ставит фишки, количество кредитов уменьшается на количество поставленных фишек (один кредит за фишку). Кроме того, если номер, на который была сделана ставка, является выигрышным номером, то количество кредитов увеличивается на количество выплачиваемых кредитов. Если количество кредитов, которыми обладает участвующий в игре игрок, равно 0, то игра заканчивается. В верхней части табличного поля (50) для ставок предусмотрена диаграмма (59) таймера ставок. Диаграмма (59) таймера ставок представляет собой диаграмму, которая показывает остающийся период времени, в течение которого играющий может делать ставки. Эта красная диаграмма начинает расширяться в правую сторону с момента начала игры. Когда диаграмма расширится до своего крайнего правого положения, период времени, имеющийся в распоряжении игроков в текущей игре, оканчивается. При этом когда оканчивается период для ставок участвующего в игре игрока, то есть, когда диаграмма (59) таймера ставок расширится до своей крайней правой точки, из первого выпускного отверстия (35) выпускается воздух для того, чтобы начать качение шарика (11), попавшего в принимающий шарик элемент (23). На табличного типа поле (50) для ставок отображается курсор (60), указывающий область ставки,которую на настоящий момент выбирает участвующий в игре игрок. Также здесь отображается маркер(61) фишек, указывающий количество фишек и области ставок, на которые сделаны ставки до текущего момента времени. Цифра, отображаемая на маркере (61) фишек, обозначает количество поставленных фишек. Например, как показано на фиг. 8, маркер (61) фишек, отображаемый с указанной на нем цифрой 7 и помещенный в ячейку 18, означает, что на номер 18 поставлено семь фишек. Такой способ делать ставку только на единственный номер называется прямая ставка. Маркер (61) фишек с имеющейся на нем цифрой 1, отображаемый на пересечении ячеек 5, 6,-9 008986 8 и 9, означает, что одна фишка одновременно ставится на четыре номера 5, 6, 8 и 9. Такой способ делать ставку на четыре номера называется угловая ставка. Примеры других способов делать ставки включают в себя следующие способы: способ разделенная ставка, при котором закрываются два номера при ставке на линию между этими двумя номерами; способ ставка на улицу, при котором закрываются три номера (например, 13, 14 и 15), расположенных на одной линии (на вертикальной линии, показанной на фиг. 8); способ ставка на пять, при котором закрываются пять номеров: 0, 00, 1, 2 и 3 при ставке на линию между номерами 00 и 3; способ ставка на линию, при котором закрываются шесть номеров (например, 13, 14, 15,16, 17 и 18) на двух линиях (на двух вертикальных линиях, показанных на фиг. 8); способ ставка на столбец, при котором закрываются 12 номеров при ставке на ячейку, в которой написано 2 к 1; и способ ставка на дюжину, при котором закрываются 12 номеров при ставке на любую ячейку, в которой написано Первые 12, Вторые 12 или Третьи 12. Кроме того, имеется и другой способ делать ставки, при котором закрываются 18 номеров в зависимости от цветов элемента указания номера, от нечетности или четности номера, или же номера с 18 и меньше, или с 19 и больше, при этом используется шесть ячеек, предусмотренных в нижней части табличного поля (50) для ставок. Когда участвующий в игре игрок делает ставку на экранном изображении (51) ставок, имеющем такую конфигурацию, участвующий в игре игрок на экране указывает область ставки (на ячейке с номером и знаком или на линии, образующей ячейку), на которую делается ставка, и непосредственно нажимает на эту область своим пальцем. В результате курсор (60) перемещается к указанной области ставки. При нажатии соответствующих кнопок (56) (кнопки (56 А) Ставка-1, кнопки (56 В) Ставка-5,кнопки (56 С) Ставка-10 и кнопки (56D) Ставка-100) из числа кнопок (56) единичной ставки, на указанную область ставки ставится такое количество жетонов, которое соответствует соответствующим единицам. Например, когда кнопка (56 С) Ставка-10 нажимается четыре раза, кнопка (56 В) Ставка-5 нажимается один раз и кнопка (56 А) Ставка-1 нажимается три раза, может быть поставлено в общей сумме 48 фишек. Далее со ссылкой на фиг. 9 будет описана система управления автомата (1) для игры в рулетку, соответствующего первому варианту осуществления изобретения. Фиг. 9 представляет собой структурную схему, показывающую систему управления автомата для игры в рулетку. Как показано на фиг. 9, автомат (1) для игры в рулетку включает в себя основное устройство (83) управления, имеющее в своем составе центральный процессор (80) основного устройства управления,постоянное запоминающее устройство (81) (ПЗУ, ROM) и оперативное запоминающее устройство (82)(ОЗУ, RAM); устройство (2) для игры в рулетку, соединенное с основным устройством (83) управления; десять сателлитов (4) (см. фиг. 1); и первый и второй клапаны (17) и (18). Система управления сателлитом (4) будет подробно описана ниже. Центральный процессор (80) основного устройства управления выполняет различные операции, основанные на входных сигналах и подобных им воздействиях, поступающих от каждого сателлита (4), и данных и программах, хранящихся в ПЗУ (81) и ОЗУ (82). Центральный процессор (80) основного устройства управления передает на сателлит (4) сигнал команды, основанный на обработанном результате,тем самым он управляет каждым сателлитом (4). Кроме того, центральный процессор (80) основного устройства управления управляет светоизлучающим блоком (32), светоприемным блоком (33) (см. фиг. 5), предусмотренных на устройстве (2) для игры в рулетку для определения выигрышного номера, принадлежащего тому принимающему шарик элементу (23), в который скатывается шарик (11). В дополнение к этому, центральный процессор (80) основного устройства управления, основываясь на полученном выигрышном номере и информации о ставках, переданной ему с каждого сателлита (4), определяет, выиграл или нет участвующий в игре игрок ставку, и рассчитывает количество кредитов, подлежащих выплате. ПЗУ (81) состоит, например, из полупроводникового запоминающего устройства или подобного ему устройства и хранит программу для реализации основных функций автомата (1) для игры в рулетку,программу для управления компонентами в устройстве (2) для игры в рулетку и первым и вторым клапанами (17) и (18), соотношение выигрышей и ставок (количество кредитов, подлежащих выплате за фишку) для обычной игры в рулетку, использующей экранное изображение (51) ставок, и программу для управления каждым из сателлитов (4). В свою очередь, ОЗУ (82) временно хранит информацию о поставленных фишках, поступившую из каждого сателлита (4); выигрышный номер устройства (2) для игры в рулетку, определенный посредством светоизлучающего блока (32) и светоприемного блока (33); и данные, касающиеся результатов процессов, исполненных центральным процессором (80) основного устройства управления. Также, центральный процессор (80) основного устройства управления соединен с первым клапаном(17) и вторым клапаном (18) для регулирования давления воздуха в воздушных шлангах (15), (16). При открытии первого клапана (17) воздух, сжатый компрессором (14) (см. фиг. 2), выпускается из первого выпускного отверстия (35), предусмотренного в принимающем шарик элементе (23). Кроме того, при открытии второго клапана (18) воздух, сжатый компрессором (14), выпускается из второго выпускного отверстия (36), предусмотренного в бортовом участке (29).- 10008986 Когда период для ставок участвующего в игре игрока оканчивается, то есть, когда диаграмма (59) таймера ставок экранного изображения (51) ставок достигнет крайне правой точки, первый клапан (17) открывается на срок длиной в заранее заданный интервал времени (2 секунды - в случае первого варианта осуществления изобретения). Соответственно, шарик (11), попавший в принимающий шарик элемент(23) в момент завершения предыдущей игры, катится по направлению к бортовому участку (29) под действием приложенного давления воздуха. Вслед за этим открывается второй клапан (18), который создает воздушный поток, движущийся вдоль бортового участка (29) тарелки (12) рулетки. Шарик (11), который катится на бортовой участок под действием давления воздуха, прикладываемого из первого выпускного отверстия (35), под действием этого воздушного потока обращается по бортовому участку (29) в направлении по часовой стрелки. После этого, когда по истечении заранее заданного промежутка времени (15 секунд - в случае первого варианта осуществления изобретения) второй клапан (18) закрывается, воздушный поток, выпускаемый из второго выпускного отверстия (36), прекращается, и шарик (11) медленно замедляет свое движение, так что шарик (11) скатывается вниз по наклонной поверхности (28) и попадает в принимающий шарик элемент (23). Центральный процессор (80) основного устройства управления соединен со светоизлучающим блоком (32) и светоприемным блоком (33), предусмотренными в устройстве (2) для игры в рулетку. Светоизлучающий блок (32) и светоприемный блок (33) предусмотрены в каждом принимающем шарик элементе (23) так, как это было описано выше. Если шарик (11) заходит в принимающий шарик элемент(23), то световое излучение блокируется, и тем самым обнаруживает, присутствует там шарик (11) или нет. Соответственно, когда шарик (11) заходит в принимающий шарик элемент (23), его обнаруживает датчик светового излучения, состоящий из светоизлучающего блока (32) и светоприемного блока (33),при этом данные обнаружения передаются в центральный процессор (80) основного устройства управления. Центральный процессор (80) основного устройства управления определяет выигрышный номер на основе этого результата. Кроме того, центральный процессор (80) основного устройства управления соединен через схему(85) управления приводом электродвигателя с приводным электродвигателем (34), который приводит в движение вращающийся диск (22) тарелки (12) рулетки. В течение промежутка времени, длящегося от того момента, когда шарик (11) начинает катиться, до того момента, когда истекает заранее заданный интервал времени после попадания шарика (11) в принимающий шарик элемент (23), центральный процессор (80) основного устройства управления управляет приводным электродвигателем (34) таким образом, чтобы вращающийся диск (22) вращался с заранее заданной скоростью (например, 2 [рад/с]) в заранее заданном направлении (например, в направлении по часовой стрелке) относительно обода (21). Центральный процессор (80) основного устройства управления также соединен с таймером (84) для измерения времени. Информация о времени из таймера (84) передается центральному процессору (80) основного устройства управления. Центральный процессор (80) основного устройства управления открывает/закрывает первый и второй клапаны (17) и (18) в соответствии с информацией о времени из таймера (84) так, как это описано ниже. Как показано на фиг. 11, ПЗУ (81) включает в себя область (81 А) хранения данных о выплачиваемых кредитах, хранящую данные о соотношениях выплат и ставок, относящихся к игре в рулетку, использующей экранное изображение (51) ставок, и область (81 В) хранения данных временной диаграммы открытия/закрытия, хранящую данные временной диаграммы открытия/закрытия первого и второго клапанов (17) и (18). Данные о соотношениях выплат и ставок для каждой области ставки экранного изображения (51) ставок, хранящиеся в области (81 А) хранения данных о выплачиваемых кредитах, содержат значения выплат в размере от 2 до 36 в зависимости от способа ставки (прямая ставка, угловая ставка, разделенная ставка и т.п.). Далее со ссылкой на фиг. 13 будут подробно описаны данные временной диаграммы открытия/закрытия первого и второго клапанов (17) и (18), хранящиеся в области (81 В) хранения данных временной диаграммы открытия/закрытия. Фиг. 13 представляет собой иллюстрацию, показывающую временную диаграмму открытия/закрытия первого и второго клапанов. Как показано на фиг. 13, когда игра начинается, начинает свое течение период для ставок, во время которого на каждом сателлите (4) участвующий в игре игрок ставит фишки. По окончании периода для ставок (когда диаграмма (59) таймера ставок, показанная на экранном изображении (51) ставок, достигает своей крайней правой точки) центральный процессор (80) основного устройства управления открывает первый клапан (17) на заранее заданный промежуток времени. Вслед за этим, центральный процессор(80) основного устройства управления открывает второй клапан (18) с тем, чтобы сформировать имеющий кольцевую форму воздушный поток, движущийся вдоль бортового участка (29) тарелки (12) рулетки (см. фиг. 16). Шарик (11), который катится в направлении бортового участка (29) под действием давления воздуха, приложенного из первого выпускного отверстия (35), под действием воздушного потока обращается вдоль бортового участка (29) в направлении по часовой стрелке. По истечении заранее заданного интервала времени (15 секунд - в случае первого варианта осуще- 11008986 ствления изобретения) центральный процессор (80) основного устройства управления закрывает второй клапан (18). Выпуск воздуха из второго выпускного отверстия (36) прекращается, так что скорость обращения шарика (11) уменьшается. Шарик (11) скатывается вниз по наклонной поверхности (28) и, в конечном счете, попадает в принимающий шарик элемент (23). Датчик светового излучения, состоящий из светоизлучающего блока (32) и светоприемного блока (33), определяет выигрышный номер, после чего выдаются жетоны, на чем одна игра заканчивается. Когда игра начинается снова, начинает свое течение период для ставок сателлита (4). По окончании периода для ставок центральный процессор (80) основного устройства управления открывает первый клапан (17). Программа процесса игры в рулетку, соответствующая этой временной диаграмме открытия/закрытия первого и второго клапанов, будет подробно описана ниже со ссылкой на блок-схему ее алгоритма (см. фиг. 14). Также отметим, что ОЗУ (82) включает в себя область (82 А) хранения информации о ставках, предназначенную для хранения в течение игры информации о ставках игрока, участвующего в текущей игре,и область (82 В) хранения выигрышного номера, предназначенную для хранения выигрышного номера тарелки (12) рулетки, определенного светоизлучающим блоком (32) и светоприемным блоком (33). Информация о ставках представляет указанную область ставок и количество поставленных фишек на экранном изображении (51) ставок. Далее со ссылкой на фиг. 10 будет рассмотрена конструкция системы управления сателлита (4), соединенного с центральным процессором (80) основного устройства управления (83). Фиг. 10 представляет собой структурную схему, показывающую систему управления сателлита (4), соответствующую первому варианту осуществления изобретения. Каждый из десяти сателлитов (4) в основном имеет одну и ту же конструкцию, и по этой причине в качестве примера будет описан один сателлит (4). Как показано на фиг. 10, сателлит (4) включает в себя устройство (90) управления сателлитом и несколько периферийных устройств. Устройство (90) управления сателлитом включает в себя центральный процессор (91) управления сателлитом, ПЗУ (92) и ОЗУ (93). ПЗУ (92) состоит, например, из полупроводникового запоминающего устройства и хранит программу для реализации основных функций сателлита (4), разнообразные программы, необходимые для управления сателлитом (4) и таблицы данных. В свою очередь, ОЗУ (93) временно хранит разнообразных данные, обработанные центральным процессором (91) управления сателлитом, количество кредитов, которыми обладает игрок, участвующий в текущей игре, данные о поставленных этим участвующим в игре игроком фишках. Центральный процессор (91) управления сателлитом также соединен с кнопкой (45) определения ставки, кнопкой (46) выдача наличных денег и кнопкой (47) помощь, которые предусмотрены на устройстве (6) управления (см. фиг. 1). Центральный процессор (91) управления сателлитом осуществляет управление сателлитом таким образом, что могут быть выполнены разнообразные операции, основанные на операционных сигналах, выводимых при нажатии каждой кнопки. Если описать это более подробно, то центральный процессор (91) управления сателлитом выполняет разнообразные процессы на основе входных сигналов, поступающих из устройства (6) управления, и данных или программ, хранящихся в ПЗУ (92) и ОЗУ (93), и передает результирующие данные центральному процессору (80) основного устройства управления, входящего в состав основного устройства (83) управления. При этом центральный процессор (91) управления сателлитом принимает командные сигналы от центрального процессора (80) основного устройства управления, управляет периферийными устройствами, составляющими сателлит (4), и проводит игру в рулетку на сателлите (4). Кроме того, центральный процессор (91) управления сателлитом принимает сигналы от участвующего в игре игрока и выполняет разнообразные процессы на основе входных сигналов, поступающих из устройства (6) управления, и данных или программ, хранящихся в ПЗУ (92) и ОЗУ (93). Основываясь на обработанных результатах,центральный процессор (91) управления сателлитом управляет периферийными устройствами, составляющими сателлит (4), и проводит игру в рулетку на сателлите (4). При этом способы обработки зависят от условий обработки. Например, процесс выдачи жетонов за выигрышный номер относится к первому из этих двух типов процесса, в то время как процесс, в ходе которого участвующий в игре игрок проводит операции со ставками на экранном изображении (51) ставок, относится к последнему из этих двух типов процесса. Центральный процессор (91) управления сателлитом также соединен с приемником (94) жетонов(хоппером). В соответствии с командным сигналом из центрального процессора (91) управления сателлитом приемник (94) жетонов осуществляет выдачу заранее заданного количества жетонов через отверстие (8) для выплаты жетонов (см. фиг. 1). Кроме того, центральный процессор (91) управления сателлитом соединен через задающую схему(95) жидкокристаллического дисплея с устройством (7) отображения изображений. Задающая схема (95) жидкокристаллического дисплея включает в себя ПЗУ программ, ПЗУ изображений, центральный процессор управления изображениями, рабочее ОЗУ, процессор видеоизображений (VDP), и ОЗУ видеоданных. ПЗУ программ хранит программы управления изображениями, предназначенные для устройства (7) отображения изображений, или разнообразные таблицы выбора. В свою очередь, ПЗУ изображений хранит, например, данные по точкам для формирования изображений, отображаемых на устройстве (7) отображения изображений. В свою очередь, центральный процессор управления изображениями определяет- 12008986 изображения, подлежащие отображению на устройстве (7) отображения изображений на основе параметров, установленных центральным процессором (91) управления сателлитом в числе данных по точкам, заранее сохраненным в ПЗУ изображений в соответствии с программой управления изображениями,хранящейся в ПЗУ программ. В свою очередь, рабочее ОЗУ включает в себя временное средство хранения, используемое в то время, когда центральный процессор управления изображениями исполняет программу управления изображениями. Процессор видеоизображений формирует изображения, соответствующие отображению, определенному в центральном процессоре управления изображениями, и выводит это изображение на устройство (7) отображения изображений. При этом ОЗУ видеоданных играет роль временного запоминающего средства, используемого при формировании изображений процессором видеоизображений. Кроме того, как было сказано выше, на лицевой стороне устройства (7) отображения изображений установлена сенсорная панель (48), и информация, манипуляции с которой осуществляются на сенсорной панели (48), передается центральному процессору (91) управления сателлитом. На сенсорной панели(48) на экранном изображении (51) ставок участвующим в игре игроком производится операция, в ходе которой ставятся фишки. Если описать это более подробно, то при манипулировании сенсорной панелью(48) осуществляется выбор областей ставок и манипуляция кнопкой (56) единичной ставки. При этом информация передается центральному процессору (91) управления сателлитом. На основе этой информации информация о ставках участвующего в текущей игре игрока (указанная им область ставки и количество поставленных фишек на экранном изображении (51) ставок) сохраняется в ОЗУ (93). Информация о ставках передается центральному процессору (80) основного устройства управления и сохраняется в области (82 А) хранения информации о ставках, находящейся в ОЗУ (82). Кроме того, с центральным процессором (91) управления сателлитом соединены схема звукового вывода (96) и громкоговоритель (9). Громкоговоритель (9) генерирует разнообразные звуковые эффекты на основе выходных сигналов, поступающих из схемы звукового вывода (96). Кроме того, с центральным процессором (91) управления сателлитом соединен датчик (97) жетонов. Датчик (97) жетонов осуществляет обнаружение жетонов, вводимых через прорезь (5) для ввода жетонов(см. фиг. 1), осуществляет подсчет введенных жетонов и передает полученный результат в центральный процессор (91) управления сателлитом. Центральный процессор (91) управления сателлитом, основываясь на этом переданном сигнале, увеличивает количество кредитов участвующего в игре игрока, хранящееся в ОЗУ (93). Далее со ссылкой на фиг. 14 будет описана программа процесса игры в автомате (1) для игры в рулетку, соответствующем первому варианту осуществления изобретения. Фиг. 14 представляет собой блок-схему алгоритма программы процесса игры в рулетку в автомате (1) для игры в рулетку, соответствующем первому варианту осуществления изобретения. Программа, показанная на блок-схеме алгоритма, приведенной на фиг. 14, хранится в ПЗУ (81) или ОЗУ (82), предусмотренных в автомате (1) для игры в рулетку, и исполняется центральным процессором (80) основного устройства управления. На этапе S1 центральный процессор (80) основного устройства управления определяет, введены или нет участвующим в игре игроком жетоны или монеты. В автомате (1) для игры в рулетку, соответствующем первому варианту осуществления изобретения, когда жетоны или монеты введены в прорезь (5) для ввода жетонов на одном сателлите (4), датчик (97) жетонов обнаруживает это и передает информацию об этом центральному процессору (91) управления сателлитом. Вслед за этим из сателлита (4) основному устройству (83) управления направляется сигнал ввода жетона. Центральный процессор (80) основного устройства управления определяет, ввел или нет участвующий в игре игрок жетоны или монеты. Если определено, что жетоны или монеты не введены (этап S1: ответ Нет), то он ждет до тех пор,пока они будут введены. Если определено, что жетоны или монеты введены (этап S1: ответ Да), то он переходит к этапу S2. Также, если жетоны или монеты введены, то устройство (90) управления сателлитом записывает данные о кредите, соответствующие количеству введенных монет, в ОЗУ (93). При этом на устройстве (7) отображения изображений сателлита (4), используемого участвующим в игре игроком, отображается экранное изображение (51) ставок, показанное на фиг. 8, так что участвующий в игре игрок может поставить фишку. Другой участвующий в игре игрок может вступить в игру в ходе игры. На автомате (1) для игры в рулетку, соответствующем первому варианту осуществления изобретения, могут вести игру до десяти участвующих в игре игроков. Вслед за этим, когда первый участвующий в игре игрок вводит жетоны или монеты, начинается период для ставок (этап S2). Период для ставок представляет собой период времени, во время которого участвующий в игре игрок может сделать ставку. Если текущая игра проводится без перерыва вслед за предыдущей игрой, то период для ставок начинается без перерыва после окончания предыдущей игры. Во время периода для ставок участвующий в игре игрок, вступая в данную игру, может задействовать сенсорную панель (48) для того, чтобы поставить свои фишки на область ставки, относящуюся к номеру,на который он/она хочет сделать ставку (см. фиг. 8). Подробно способ делать ставки с использованием экранного изображения (51) ставок уже описан выше. Далее на этапе S3 определяется, окончился или нет период для ставок. Период для ставок отображается при помощи диаграммы (59) таймера ставок, на которой красная диаграмма расширяется в пра- 13008986 вую сторону с того момента, когда начинается период для ставок (этап S2). Когда красная диаграмма расширится до крайней правой точки, период для ставок в текущей игре закончен. До окончания периода для ставок (этап S3: ответ НЕТ), участвующему в игре игроку позволено сделать ставку. Если период для ставок закончен (этап S3: ответ ДА), то на устройство (90) управления сателлитом сателлита (4) выводится сигнал окончания ставок, и на жидкокристаллическом дисплее сателлита (4) отображается изображение, указывающее на то, что период для ставок окончен, так что участвующему в игре игроку не разрешается делать ставки на сенсорной панели (48). Информация о ставках(указанные области ставок и количество фишек, поставленных на указанные области ставок) по участвующему в игре игроку в сателлитах (4) принимается (этап S4) и сохраняется в имеющейся в ОЗУ (82) области (82 А) хранения информации о ставках. Далее центральный процессор (80) основного устройства управления осуществляет проведение розыгрыша посредством устройства (2) для игры в рулетку в соответствии с программой проведения игры. На этапе S5 приводится в действие компрессор (14), который сжимает воздух. Далее открывается первый клапан (17) (этап S6). Первый клапан (17) предусмотрен на воздушном шланге (15), передающем воздух,сжатый компрессором (14), к первому выпускному отверстию (35), так что можно управлять давлением воздуха, проходящего через воздушный шланг (15). Когда первый клапан (17) открывается, сжатый воздух начинает выпускаться из первого выпускного отверстия (35). Давление воздуха прикладывается к шарику (11), попавшему в какой-либо из принимающих шарик элементов (23), так что шарик (11) катится по направлению к бортовому участку (29). Фиг. 15 представляет собой вид, показывающий шарик,катящийся в устройстве для игры в рулетку на этапе S6. Как показано на фиг. 15, если на этапе S6 первый клапан (17) открыт, то шарик (11), попавший в принимающий шарик элемент (23), катится по направлению к бортовому участку (29) (в направлении стрелки (70 под действием давления воздуха из первого выпускного отверстия (35), предусмотренного в принимающем шарик элементе (23). Далее на этапе S7 определяется, истек или нет после открытия первого клапана (17) заранее заданный промежуток времени (2 секунды - в случае первого варианта осуществления изобретения). Истекший промежуток времени измеряется таймером (84), соединенным с центральным процессором (80) основного устройства управления. Если измеренное значение t1 составляет меньше чем 2 с, прошедшие после открытия первого клапана (17) (этап S7: ответ Нет), то первый клапан (17) продолжает оставаться открытым. Однако если измеренное значение t1 составляет 2 с или больше, прошедшие после открытия первого клапана (17) (этап S7: ответ Да), то управление передается на этап S8. На этапе S8 центральный процессор (80) основного устройства управления закрывает первый клапан (17), что прекращает выпуск воздуха из первого выпускного отверстия (35). На этапе S9 центральный процессор (80) основного устройства управления открывает второй клапан (18). Второй клапан (18) предусмотрен на воздушном шланге (16), передающем воздух, сжатый компрессором (14), ко второму выпускному отверстию (36), и управляет давлением воздуха, проходящего через воздушный шланг (16). Если второй клапан (18) открывается, то сжатый воздух начинает выпускаться из второго выпускного отверстия (36). Соответственно, создается воздушный поток, движущийся вдоль бортового участка (29) в направлении по часовой стрелке, и шарик (11), катящийся на этапе S6 по направлению к бортовому участку (29), начинает под действием приложенного давления воздуха обращаться по круговой орбите. Фиг. 16 представляет собой вид, показывающий шарик, обращающийся в устройстве для игры в рулетку на этапе S9. Как показано на фиг. 16, если на этапе S8 второй клапан (18) открыт, то воздухом, выпускаемым из второго выпускного отверстия (36), предусмотренного в бортовом участке (29), создается воздушный поток, движущийся в направлении по часовой стрелке (в направлении стрелки (71 вдоль бортового участка (29) на тарелке (12) рулетки. Шарик (11), катящийся по направлению к бортовому участку (29) под действием давления воздуха из первого выпускного отверстия (35), под действием давления воздуха из второго выпускного отверстия (36) меняет свое направление качения на направление по окружности тарелки (12) рулетки (см. стрелку (72. Шарик (11), к которому приложено давление воздуха, из второго выпускного отверстия (36) катится к внешней периферии тарелки (12) рулетки под действием центробежной силы и начинает катиться вдоль бортового участка (29) (см. стрелку (73. Бортовой участок (29) направляет шарик (11) против центробежной силы, действующей на шарик (11), катящийся по тарелке (12) рулетки, таким образом, что шарик может обращаться по круговой орбите. С верхней стороны внешней периферии образована стеновая часть (31), плавно сопряженная с бортовым участком(29). Соответственно, не вызывает опасений то, что шарик (11), обращающийся по бортовому участку(29), выскочит из тарелки (12) рулетки. На этапе S10 определяется, истек или нет после открытия второго клапана (18) заранее заданный промежуток времени (15 секунд - в случае первого варианта осуществления изобретения). Истекший промежуток времени измеряется таймером (84), соединенным с центральным процессором (80) основного устройства управления. Если измеренное значение t2 составляет меньше чем 15 с, прошедших после открытия второго клапана (18) (этап S10: ответ Нет), то второй клапан (18) продолжает оставаться от- 14008986 крытым. Однако если измеренное значение t2 составляет 15 с или больше, прошедших после открытия второго клапана (18) (этап S10: ответ Да), то управление передается на этап S11. На этапе S11 центральный процессор (80) основного устройства управления закрывает второй клапан (18), что прекращает выпуск воздуха из второго выпускного отверстия (36). На этапе S12 компрессор(14) отключается, что прекращает сжатие воздуха. Когда нет выпуска воздуха из второго выпускного отверстия (36), шарик (11), катящийся вдоль бортового участка (29), замедляет свое движение и, в конечном счете, скатывается вниз по наклонной поверхности (28) к центральной части тарелки (12) рулетки, достигая вращающегося диска (22). Фиг. 17 представляет собой вид, показывающий шарик, катящийся в устройстве для игры в рулетку на этапеS11. Как показано на фиг. 17, если на этапе S11 второй клапан (18) закрыт, то выпуск воздуха из второго выпускного отверстия (36), предусмотренного на бортовом участке (29), отсутствует, так что шарик (11) замедляет свое движение. Поскольку скорость шарика (11) и действующая на него центробежная сила уменьшаются, шарик (11) катится в направлении от бортового участка (29) к центральной части по круговой орбите по наклонной поверхности (28). В конечном счете, шарик (11) достигает вращающегося диска (22) (см. стрелку (74. Шарик (11), катящийся по направлению к вращающемуся диску (22), проходит через элемент (24) указания номера, расположенный на наружной части вращающегося диска (22), и попадает в какой-либо из принимающих шарик элементов (23). Цифра (любая цифра из 0, 00 и от 1 до 36), нанесенная на элемент (24) указания номера, соответствующий принимающему шарик элементу (23), в который попал шарик (11), является выигрышным номером. После того, как шарик (11) попал в принимающий шарик элемент (23), посредством светоизлучающего блока (32) и светоприемного блока (33) производится обнаружение того, в какой принимающий шарик элемент попал шарик (11), и центральный процессор (80) основного устройства управления определяет выигрышный номер (любой номер из 0, 00 и с 1 по 36) (этап S13). Кроме того, центральный процессор (80) основного устройства управления исходя из информации о ставках на каждом сателлите (4), принятой на этапе S4, и выигрышного номера, определенного на этапеS13, производит определение того, определены или нет фишки, поставленные на каждом сателлите (4),как выигравшие. На основе определения выигрышного номера на этапе S13 производится определение того, определены или нет фишки, поставленные на по меньшей мере одном из сателлитов (4), как выигравшие (этапS15). Если фишки были определены как выигравшие (этап S15: ответ Да), то центральный процессор(80) основного устройства управления выполняет процесс расчета выплаты (этап S16). В ходе процесса расчета выплаты по каждому сателлиту (4) распознаются выигравшие фишки, и общая сумма выплаты кредитов, выдаваемых каждому сателлиту (4), рассчитывается с использованием соотношений выигрышей и ставок (количества кредитов, подлежащих выплате на фишку) для области ставки, хранящихся в области (81 А) хранения данных о выплачиваемых кредитах, имеющейся в ПЗУ (81). Вслед за этим управление передается на этап S17. Однако если определено, что выигравшие фишки на каждом сателлите (4) отсутствуют (этап S15: ответ Нет), то управление передается на этап S18. На этапе S17 на основе процесса расчета выплаты, осуществленного на этапе S16, осуществляется процесс выплаты кредита. При выплате кредита сателлиту (4) данные о кредитах, соответствующие выплачиваемому количеству, выводятся из основного устройства (83) управления в устройство (90) управления сателлитом выигравшего сателлита (4). Данные о кредитах вносятся в ОЗУ (93) соответствующего сателлита (4). На этапе S18 производится определение того, продолжает или нет вестись игра по меньшей мере на одном сателлите (4). Участвующий в игре игрок обычно нажимает кнопку (46) выдача наличных денег при завершении игры. Когда кнопка (46) выдача наличных денег нажата, из отверстия (8) для выплаты жетонов через приемник (94) жетонов выдаются жетоны (обычно по одному жетону за кредит), соответствующие кредитам, которые приобретены и принадлежат участвующему в текущей игре игроку. В случае, когда на каком-либо сателлите (4) продолжают вести игру (этап S18: ответ НЕТ), то управление возвращается на этап S2, так что период для ставок начинается снова для проведения следующей игры. Однако если игра закончена на всех сателлитах (4) (этап S18: ответ ДА), то соответствующий процесс игры в рулетку заканчивается. Как было описано выше, в автомате (1) для игры в рулетку, соответствующем первому варианту осуществления изобретения, первое выпускное отверстие (35), выпускающее воздух, сжатый компрессором (14), предусматривается на принимающем шарик элементе (23) тарелки (12) рулетки в устройстве(2) для игры в рулетку и предназначается для того, чтобы под действием давления воздуха, выпускаемого из первого выпускного отверстия (35), катить шарик (11), попавший в принимающий шарик элемент(23), по направлению к бортовому участку (29). В дополнение к этому предусматривается и второе выпу- 15008986 скное отверстие (36), которое выпускает воздух, сжатый компрессором (14), в круговом направлении по бортовому участку (29) и которое предназначено для того, чтобы под действием давления воздуха, выпускаемого из второго выпускного отверстия (36), вызывать обращение шарика (11), катящегося по бортовому участку (29), по окружности вдоль бортового участка (29). Соответственно, процесс качения шарика (11) по тарелке (12) рулетки может быть выполнен неоднократно без необходимости вынимать шарик из тарелки (12) рулетки, и, таким образом, не требуется сложного приспособления, такого как блок для съема шарика или блок для выпуска шарика, и облегчается эксплуатация и техническое обслуживание этого устройства и снижаются затраты на его эксплуатацию и техническое обслуживание. В дополнение к этому, в силу того, что глубины принимающего шарик элемента (23) и тарелки (12) рулетки могут быть сделаны малыми, уголобзора (см. фиг. 4) является достаточно широким для того,чтобы участвующий в игре игрок обнаруживал шарик (11) независимо от того, в какой принимающий шарик элемент (23) попал шарик (11), что в результате ведет к повышению увлекательности игры. Принимающий шарик элемент (23) и бортовой участок (29) плавно сопряжены наклонной поверхностью (28), которая наклонена на заранее заданный угол в восходящем направлении от принимающего шарик элемента (23) к бортовому участку (29). Соответственно, участвующий в игре игрок может с легкостью обнаружить шарик (11), попавший в принимающий шарик элемент (23), что в результате ведет к повышению увлекательности игры. Кроме того, стеновая часть (31) выполнена плавно сопряженной с бортовым участком (29) на его внешней периферии. Соответственно, не вызывает опасений то, что шарик (11), обращающийся по бортовому участку (29), выскочит из тарелки (12) рулетки. Кроме того, поскольку глубина L1 принимающего шарик элемента (23) выполнена меньшей, чем диаметр D шарика (11), шарик (11) не закрыт полностью принимающим шарик элементом (23), и шарик,попавший в принимающий шарик элемент (23), может быть с легкостью обнаружен участвующими в игре игроками при попадании шарика (11) в принимающий шарик элемент (23). Второй вариант осуществления изобретения. Далее со ссылкой на фиг. 18-29 будет описан автомат (201) для игры в рулетку, соответствующий второму варианту осуществления изобретения. В приведенном ниже описании второго варианта осуществления изобретения ссылочные позиции, которые одинаковы со ссылочными позициями элементов,составляющих автомат (1) для игры в рулетку, соответствующий первому варианту осуществления изобретения, показанному на фиг. 1-17, обозначают элементы, одинаковые с элементами, составляющими автомат (1) для игры в рулетку, соответствующий первому варианту осуществления изобретения. Конструкция автомата (201) для игры в рулетку, соответствующего второму варианту осуществления изобретения, является практически такой же, как конструкция автомата (1) для игры в рулетку, соответствующего первому варианту осуществления изобретения. К тому же, процессы управления автомата(201) для игры в рулетку, соответствующего второму варианту осуществления изобретения, являются такими же, как процессы управления автомата (1) для игры в рулетку, соответствующего первому варианту осуществления изобретения. Однако автомат (201) для игры в рулетку, соответствующий второму варианту осуществления изобретения, отличается от автомата (1) для игры в рулетку, соответствующего первому варианту осуществления изобретения, в следующих отношениях. Во-первых, автомат (1) для игры в рулетку, соответствующий первому варианту осуществления изобретения, сконфигурирован таким образом, что вращающийся диск (22), который предусмотрен в центральной части тарелки (12) рулетки и имеет принимающий шарик элемент (23), целиком поддерживается с возможностью вращения относительно обода (21) (см. фиг. 4), в то время как автомат (201) для игры в рулетку, соответствующий второму варианту осуществления изобретения, имеет центральный установочный элемент (222), неподвижно поддерживаемый относительно обода (221) в центральной части тарелки (212) рулетки; вращающийся элемент (220), который имеет форму круглого кольца и поддерживается с возможностью вращения относительно центрального установочного элемента (222) посредством опоры (226) с крестообразно расположенными телами качения; и принимающий шарик элемент (223), предусмотренный на вращающемся элементе (220) (см. фиг. 20). Это означает, что второй вариант осуществления изобретения отличается от первого варианта осуществления изобретения тем,что центральная часть тарелки (212) рулетки всегда неподвижна, а вращается только принимающий шарик элемент (223), расположенный по ее окружности. Во-вторых, автомат (1) для игры в рулетку, соответствующий первому варианту осуществления изобретения, включает в себя первое выпускное отверстие (35) для выпуска воздуха, сжатого компрессором (14), с целью выпустить попавший в принимающий элемент шарик (11) и датчики обнаружения (32) и (33) для обнаружения принимающего шарик элемента, в котором находится шарик (11), относительно соответствующих принимающих шарик элементов (23) (38 принимающих шарик элементов - в случае первого варианта осуществления изобретения), в то время как автомат (201) для игры в рулетку, соответствующий второму варианту осуществления изобретения, включает в себя неподвижное выпускное отверстие (243) для выпуска сжатого воздуха и 3 датчика обнаружения шарика для обнаружения шарика(11), расположенные на центральном установочном элементе (222), неподвижно поддерживаемом в центральной части тарелки (212) рулетки (см. фиг. 19). Второй вариант осуществления изобретения отли- 16008986 чается от первого варианта осуществления изобретения тем, что шарик (11), попавший в принимающий шарик элемент (223), выпускается в соответствии со следующей процедурой: сначала вращающийся элемент (220) после качения шарика (11) поворачивается. Датчик (244) обнаружения шарика обнаруживает,в какой принимающий шарик элемент (223) попал шарик. Вращающийся элемент (220) поворачивается таким образом, чтобы обнаруженный принимающий шарик элемент (223) был расположен перед неподвижным выпускным отверстием (243). Производится выпуск воздуха для того, чтобы выпустить шарик(11), попавший в принимающий шарик элемент (223). В первую очередь, со ссылками на фиг. 18-23 будет далее описана конструкция устройства (202) для игры в рулетку, соответствующего второму варианту осуществления изобретения. Фиг. 18 представляет собой вид в перспективе, показывающий устройство для игры в рулетку, соответствующее второму варианту осуществления изобретения. Фиг. 19 представляет собой вид сверху, показывающий устройство для игры в рулетку, соответствующее второму варианту осуществления изобретения. Фиг. 20 представляет собой поперечный разрез устройства для игры в рулетку, выполненный по линии В-В, показанной на фиг. 19. Фиг. 21 представляет собой увеличенный вид принимающего шарик элемента, показанного на фиг. 20. Фиг. 22 представляет собой поперечный разрез устройства для игры в рулетку, выполненный по линии С-С, показанной на фиг. 19. Фиг. 23 представляет собой увеличенный вид в перспективе принимающего шарик элемента в устройстве для игры в рулетку, соответствующем второму варианту осуществления изобретения. Как показано на фиг. 18, устройство (202) для игры в рулетку, соответствующее второму варианту осуществления изобретения, включает в себя тарелку (212) рулетки, имеющую область качения, по которой во время игры катится шарик (11); опорную стойку (13) для поддержания тарелки (212) рулетки изнутри автомата (201) для игры в рулетку; компрессор (14), забирающий окружающий воздух и сжимающий его до заранее заданного давления; воздушные шланги (15), (16), передающие воздух, сжатый компрессором (14); и первый и второй клапаны (17), (18), каждый из которых установлен посередине каждого из воздушных шлангов (15), (16) для регулировки давления воздуха. Тарелка (212) рулетки включает в себя обод (221), прикрепленный к опорной стойке (13); центральный установочный элемент (222), неподвижно поддерживаемый с внутренней стороны обода (221),и вращающийся элемент (220), имеющий форму кольца и расположенный поблизости от центрального установочного элемента (222). Вращающийся элемент (220) имеет множество вогнутых принимающих шарик элементов (223) (38 принимающих шарик элементов - в случае второго варианта осуществления изобретения), расположенных по окружности на его верхней поверхности. Принимающие шарик элементы (223) разделены имеющими треугольную форму разделительными стенками (223 А) (см. фиг. 23). На верхней стороне вращающегося элемента (220) с внешней стороны от каждого принимающего шарик элемента (223) предусмотрены элементы (224) указания номеров с цифрами 0, 00 и от 1 до 36,которые соответствуют соответствующему принимающему шарик элементу (223). Вращающийся элемент (220) поддерживается с возможностью вращения относительно центрального установочного элемента (222) посредством опоры (226) с крестообразно расположенными телами качения (см. фиг. 24). К тому же, вращающийся элемент (220) вращается с заранее заданной скоростью (например, 2 [рад/с]) в заранее заданном направлении (например, в направлении по часовой стрелке) относительно обода (221) посредством приводного электродвигателя (см. фиг. 20), предусмотренного внутри устройства (202) для игры в рулетку, в течение промежутка времени от момента времени, когда шарик (11) начинает катиться,до момента времени, когда истекает заранее заданный интервал времени после попадания шарика (11) в принимающий шарик элемент (223). При выпуске шарика после окончания периода для ставок вращающийся элемент (220) вращают таким образом, чтобы принимающий шарик элемент (223), в котором на текущий момент находится шарик, был расположен перед неподвижным выпускным отверстием (243),установленном на центральном установочном элементе (222). С другой стороны, при обнаружении принимающего шарик элемента (223), в котором находится шарик, после того, как шарик (11) закончил свое качение, вращающийся элемент (220) вращают таким образом, чтобы он прошел перед передней стороной датчика обнаружения шарика, установленного на центральном установочном элементе (222). Операция вращения вращающегося элемента (220) будет подробно описана ниже. Область качения, по которой шарик (11) фактически катится на тарелке (212) рулетки, выполнена таким образом, что имеет наклонную поверхность (228), которая наклонена на заданный угол (15 - в случае второго варианта осуществления изобретения) и состоит из первой наклонной поверхности(228 А), образованной принимающим шарик элементом (223) и элементом (224) указания номера, расположенных на вращающемся элементе (220), и второй наклонной поверхности (228 В), образованной на внутренней периферии обода (221). Наклонная поверхность (228) наклонена в восходящем направлении от центра тарелки (212) рулетки к внешней периферии. Принимающий шарик элемент (223) и бортовой участок (229) плавно сопряжены наклонной поверхностью (228). Также на внешней периферии обода (221) образован бортовой участок (229). Бортовой участок(229) направляет шарик (11) против центробежной силы, действующей на шарик (11), катящийся по тарелке (212) рулетки, что позволяет шарику (11) катиться по круговой орбите. К тому же, бортовой уча- 17008986 сток (229) сформирован относительно тарелки (212) рулетки посредством направляющей стенки (230),расположенной в вертикальном направлении. Кроме того, образована стеновая часть (231), плавно соединенная с бортовым участком (229) на верхней стороне внешней периферии. Стеновая часть (231) действует так, чтобы оказывать нажим на шарик (11), обращающийся по бортовому участку (229), таким образом, чтобы шарик (11) не мог выскочить за пределы тарелки (212) рулетки. Шарик (11) разгоняется воздухом, выпущенным из нижеописанного неподвижного выпускного отверстия (243) и вторых выпускных отверстий (36), и начинает обращаться вдоль бортового участка (229). При этом если воздух не выпускается из второго выпускного отверстия (36), шарик (11) замедляет свое движение и скатывается вниз по наклонной поверхности (28) по направлению к внутренней части тарелки (212) рулетки, достигая вращающегося элемента (220), который в этот момент вращается. Шарик (11), достигая вращающегося элемента (220), проходит через элемент (224) указания номера на вращающемся элементе (220) и попадает в какой-либо из принимающих шарик элементов (223). Цифра, нанесенная на элемент (224) указания номера, соответствующий принимающему шарик элементу(223), в который попал шарик (11), представляет собой выигрышный номер. Как показано на фиг. 21, глубина L2 принимающего шарик элемента (223) относительно наклонной поверхности (228) выполнена меньшей, чем диаметр D шарика (11). Как было сказано выше, принимающий шарик элемент (223) представляет собой пространство для приема шарика (11), которое разделено разделительными стенками (223 А) на 38 подэлементов, расположенных по окружности. Как показано на фиг. 21, поскольку глубина L2 принимающего шарик элемента(223) выполнена меньшей, чем диаметр D шарика (11), шарик (11) не полностью закрыт принимающим шарик элементом (223), и шарик, попавший в принимающий шарик элемент (223), может быть с легкостью обнаружен участвующими в игре игроками при попадании шарика (11) в принимающий шарик элемент (223), что в результате ведет к повышению увлекательности игры. В дополнение к этому, поскольку принимающий шарик элемент (223) и бортовой участок (229) плавно сопряжены наклонной поверхностью (228), которая наклонена на заранее заданный угол в восходящем направлении от принимающего шарик элемента (223) к бортовому участку (229), участвующий в игре игрок может с легкостью обнаружить шарик, попавший в принимающий шарик элемент (223). Со ссылкой на фиг. 20, 22 и 23 будут описаны неподвижное выпускное отверстие (243) и разнообразные датчики, такие как датчик (244) обнаружения шарика, предусмотренные на центральном установочном элементе (222). В отличие от устройства (2) для игры в рулетку, соответствующего первому варианту осуществления изобретения, устройство (202) для игры в рулетку, соответствующее второму варианту осуществления изобретения, включает в себя неподвижное выпускное отверстие (243) для выпуска воздуха, сжатого компрессором (14), в центральный установочный элемент (222), который не вращается во время игры, и датчик (244) обнаружения шарика для обнаружения принимающего шарик элемента (223), в котором находится шарик (11). Как показано на фиг. 19 и 20, неподвижное выпускное отверстие (243) неподвижно поддерживается установочной пластиной (227) на внешней периферии центрального установочного элемента (222), расположенной напротив вращающегося элемента (220). Неподвижное выпускное отверстие (243) передает воздух, сжатый до заранее заданного давления (например, до 1 МПа) компрессором (14) (см. фиг. 18),предусмотренным под устройством (202) для игры в рулетку, в тарелку (212) рулетки по воздушному шлангу (15). При этом на внутренней стенке (237) выполнено круглое отверстие (235) для прохода воздуха, которое соответствует каждому принимающему шарик элементу (223), образованному внутренней стенкой(237) и разделительными стенками (223 А). Согласно второму варианту осуществления изобретения для того, чтобы соответствовать цифрам 0, 00 и с 1 по 36, выполнено 38 принимающих шарик элементов (223), и поэтому выполнено 38 первых выпускных отверстий (35). Кроме того, как показано на фиг. 23, в принимающем шарик элементе (223) (цифра 21 принимающего шарик элемента, показанного на фиг. 23), расположенном перед неподвижным выпускным отверстием (243), воздух, выпускаемый из неподвижного выпускного отверстия (243), выпускается через отверстие (235) для прохода воздуха и принимающий шарик элемент (223) в сторону бортового участка (229), предусмотренного на внешней периферии тарелки (212) рулетки. Под действием давления выпускаемого воздуха шарик (11), попавший в принимающий шарик элемент (223), начинает катиться против наклона наклонной поверхности(228) по направлению к бортовому участку (229). Как показано на фиг. 19 и 22 датчик (244) обнаружения шарика неподвижно поддерживается установочной пластиной (227) на внешней периферии центрального установочного элемента (222), расположенной напротив вращающегося элемента (220). Датчик (244) обнаружения шарика представляет собой оптический датчик отраженного светового излучения и состоит из светоизлучающего блока, излучающего инфракрасное световое излучение, и светоприемного блока, принимающего световое излучение. Когда в пределах заданного расстояния имеется какой-либо объект, датчик (244) обнаружения шарика может обнаружить присутствие и местоположение этого объекта. Соответственно, датчик (244) обнаружения шарика может обнаруживать через отверстие (235) для прохода воздуха шарик (11), попавший в заранее заданное место (например, на расстоянии 3 см) принимающего шарик элемента (223), расположен- 18008986 ного перед датчиком (244) обнаружения шарика. Датчик (244) обнаружения шарика может представлять собой оптический датчик пропущенного светового излучения. В этом случае светоприемный блок предусматривается на центральном установочном элементе (222), а светоизлучающий блок предусматривается в некотором месте на бортовом участке (229) напротив светоприемного блока. Когда шарик (11) присутствует в принимающем шарик элементе (223), расположенном между светоизлучающим блоком и светоприемным блоком, датчик (244) обнаружения шарика может обнаружить шарик (11). Кроме того, в дополнение к датчику (244) обнаружения шарика в центральном установочном элементе (222) предусмотрены датчик (257) базы отсчета и датчик (258) вращения. Датчик (257) базы отсчета и датчик (258) вращения неподвижно поддерживаются установочной пластиной (227) на внешней периферии, расположенной напротив вращающегося элемента (220), аналогично датчику (244) обнаружения шарика и неподвижному выпускному отверстию (243). Датчик (257) базы отсчета представляет собой датчик обнаруживающий, где принимающий шарик элемент (223), расположенный перед датчиком (257) базы отсчета, расположен относительно базы отсчета (опорной точки). В свою очередь, датчик (258) вращения представляет собой датчик, обнаруживающий, вращается или нет вращающийся элемент (220). Если описать это более подробно, то в то время как датчик (258) вращения производит обнаружение того, что вращающийся элемент (220) вращается, датчик (257) базы отсчета производит обнаружение неровности неровной идентификационной пластины (на чертежах не показана), прикрепленной к другой стороне (стороне, находящейся напротив датчика (257) базы отсчета) внутренней стенки (237) принимающего шарик элемента (223), так что датчик (257) базы отсчета может обнаружить, где относительно принимающего шарик элемента (223), расположение которого соответствует базе отсчета - номеру 00,расположен принимающий шарик элемент (223), расположенный в текущий момент времени напротив датчика (257) базы отсчета. Например, согласно фиг. 19 будет обнаружено, что принимающий шарик элемент (223), расположенный перед датчиком (257) базы отсчета, (принимающий шарик элемент (223),соответствующий цифре 35), является принимающим шарик элементом (223), расположенным в шестнадцатой по счету позиции в правом направлении от принимающего шарик элемента (223), расположение которого соответствует 00. Соответственно, датчик (257) базы отсчета может обнаружить, где относительно принимающего шарик элемента (223), расположение которого соответствует номеру 00, расположен принимающий шарик элемент (223), расположенный перед датчиком (257) базы отсчета, в момент времени, когда шарик(11) обнаружен датчиком (244) обнаружения шарика. На основе обнаруженного результата можно рассчитать, где относительно принимающего шарик элемента (223), расположение которого соответствует номеру 00, расположен принимающий шарик элемент (223), в который попал шарик (11), обнаруженный датчиком (244) обнаружения шарика. Соответственно, может быть определен номер (0, 00 и от 1 до 36), соответствующий принимающему шарик элементу (223), в который попал обнаруженный шарик (11), т.е. выигрышный номер (этап S118 на фиг. 27). Базой отсчета (опорной точкой) может служить другой принимающий шарик элемент (223), а не принимающий шарик элемент (223), соответствующий номеру 00. При выпуске шарика (11) в начале игры можно на основе выигрышного номера предыдущей игры и положения принимающего шарик элемента (223), расположенного перед датчиком (257) базы отсчета,относительно принимающего шарик элемента (223), расположение которого соответствует номеру 00,определить, расположен или нет принимающий шарик элемент (223), в котором находится шарик (11),перед неподвижным выпускным отверстием (243). Соответственно, на основе определенного так результата можно управлять приводным электродвигателем таким образом, чтобы принимающий шарик элемент (223), в котором находится шарик (11), мог быть расположен перед неподвижным выпускным отверстием (243) для выпуска шарика (11) (этапы с S106 по S108 на фиг. 27). Как было сказано выше, в автомате для игры в рулетку, соответствующем второму варианту осуществления изобретения, шарик (11) попадает в принимающий шарик элемент (223), и после этого вращающийся элемент (220) поворачивается по меньшей мере на 1/3 полного оборота, благодаря чему любой один датчик (244) обнаружения шарика проходит мимо всех принимающих шарик элементов (223). Результат, обнаруженный датчиком (257) базы отсчета в момент времени, когда обнаружен шарик (11),передается описанному ниже центральному процессору (80) основного устройства управления (см. фиг. 25). Центральный процессор (80) основного устройства управления определяет на основе этого результата выигрышный номер. Шарик (11) может быть выпущен из принимающего шарик элемента (223) посредством управления описанным ниже приводным электродвигателем (234) таким образом, что неподвижное выпускное отверстие (243) может быть расположено перед принимающим шарик элементом (223), получившим выигрышный номер предыдущей игры, и посредством выпуска воздуха из неподвижного выпускного отверстия (243). Соответственно, процесс качения шарика и его попадания в принимающий шарик элемент(223) может осуществляться неоднократно без необходимости вынимать шарик (11) из тарелки (212) рулетки за счет приложения к шарику (11) давления воздуха, выпускаемого из неподвижного выпускного отверстия (243) и второго выпускного отверстия (36), благодаря чему не требуется сложное приспособ- 19008986 ление, такое как блок для съема шарика (11) или блок для выпуска шарика (11), и облегчается эксплуатация и техническое обслуживание этого устройства и снижаются затраты на его эксплуатацию и техническое обслуживание. Второе выпускное отверстие (36) и вращающий воздуховод (39) одинаковы с теми,что описаны в первом варианте осуществления изобретения, и по этой причине их подробное описание здесь будет опущено. Далее со ссылкой на фиг. 20 и 24 будет описана система вращения вращающегося элемента (220) относительно центрального установочного элемента (222) тарелки (212) рулетки. Фиг. 24 представляет собой вид, показывающий опору (226) с крестообразно расположенными телами качения, которая поддерживает с возможностью вращения вращающийся элемент (220) относительно центрального установочного элемента. Как показано на фиг. 20, приводной электродвигатель (234) установлен на плите (221 А) основания обода (221). Приводной электродвигатель (234) представляет собой шаговый электродвигатель, который при приложении к нему импульсного сигнала осуществляет поворот на заданный единичный шаг без обратной связи. Соответственно, угол поворота и скорость вращения приводного электродвигателя (234) определяются в соответствии с частотой и периодом импульсного сигнала, прикладываемого к приводному электродвигателю (234). При прекращении импульсного сигнала приводной электродвигатель (234) останавливается, но сохраняет при этом угол поворота. Приводной электродвигатель (234) оснащен приводным роликом (247), связанным с ним через приводной вал (246). Приводной ролик (247) контактирует с боковой поверхностью (220 А) вращающегося элемента (220). Соответственно, при приведении в движение приводного электродвигателя (234) приводной ролик (247) также вращается, и вращающийся элемент (220) также вращается относительно центрального установочного элемента (222) под действием трения со стороны приводного ролика (247). Приводной ролик (247) расположен в корпусе ролика, выполненном в форме буквы U. Корпус (248) ролика прижимается с некоторой силой к боковой поверхности (220 А) прижимным звеном (249), расположенным на внешней периферии приводного ролика (247). Соответственно, поскольку приводной ролик (247) и боковая поверхность (220 А) вращающегося элемента (220) контактируют друг с другом с заранее заданным давлением, к приводному ролику (247) не будет приложена избыточная нагрузка, и приводной ролик (247) не будет вращаться вхолостую. Как показано на фиг. 20 и 24, внутренняя стенка (250) установочной стороны, принадлежащая центральному установочному элементу (222), и внутренняя стенка (251) вращающейся стороны, принадлежащая вращающемуся элементу (220) и расположенная напротив внутренней стенки (250) установочной стороны, соединены друг с другом посредством опоры (226) с крестообразно расположенными телами качения. Опора (226) с крестообразно расположенными телами качения представляет собой круглое звено в форме кольца, имеющее прямоугольное сечение, и имеет на своих четырех поверхностях от 30 до 40 опорных элементов (252). Соответственно, внутренняя стенка (251) вращающейся стороны может свободно перемещаться относительно внутренней стенки (250) установочной стороны, прикрепленной к ободу (221). Вращающийся элемент (220) поддерживается с возможностью вращения относительно центрального установочного элемента (222). Соответственно, основываясь на направлении вращения и угле поворота приводного электродвигателя (234), приводимого в действие импульсным сигналом, вращающийся элемент (220) может быть повернут относительно центрального установочного элемента (222) на заранее заданный угол. Соответственно, принимающий шарик элемент (223), расположенный перед неподвижным выпускным отверстием(243) и датчиком (244) обнаружения шарика, меняется на некоторый принимающий шарик элемент (223). Соответственно, имеется возможность обнаружить принимающий шарик элемент (223), в котором находится шарик (11), и выпустить попавший туда шарик (11). Также отметим, что приводной электродвигатель (234) соединен через схему (255) управления приводом электродвигателя с центральным процессором (80) основного устройства управления (см. фиг. 25) и приводится в действие на основе программы,хранящейся в ПЗУ и аналогичных устройствах, так, как это описано ниже. Далее со ссылкой на фиг. 25 будет описана система управления автомата (201) для игры в рулетку,соответствующего второму варианту осуществления изобретения. Фиг. 25 представляет собой структурную схему, показывающую систему управления автомата для игры в рулетку, соответствующего второму варианту осуществления изобретения. Как показано на фиг. 25, автомат (201) для игры в рулетку включает в себя основное устройство(83) управления, имеющее в своем составе центральный процессор (80) основного устройства управления, постоянное запоминающее устройство (81) (ПЗУ, ROM) и оперативное запоминающее устройство(82) (ОЗУ, RAM); устройство (202) для игры в рулетку, соединенное с основным устройством (83) управления; десять сателлитов (4) (см. фиг. 1); и первый и второй клапаны (17) и (18). Система управления сателлита (4) является такой же, как в случае первого варианта осуществления изобретения, и потому ее подробное описание здесь будет опущено. Центральный процессор (80) основного устройства управления выполняет различные процессы, основанные на входных сигналах, поступающих от каждого сателлита (4), и данных или программах, хра- 20008986 нящихся в ПЗУ (81) и ОЗУ (82). Центральный процессор (80) основного устройства управления передает на сателлит (4) сигналы команд, основанные на результате, тем самым он управляет каждым сателлитом(4) и проводит игру. Кроме того, центральный процессор (80) основного устройства управления приводит в движение приводной электродвигатель (234), управляет датчиком (244) обнаружения шарика (см. фиг. 22), предусмотренном на устройстве (202) для игры в рулетку, и определяет выигрышный номер,принадлежащий принимающему шарик элементу (223), в котором находится шарик (11). При этом на основе полученного выигрышного номера и информации о ставках, переданной из сателлита (4), производится определение того, определены или нет поставленные фишки как выигравшие, и рассчитывается количество кредитов, выплачиваемых в каждом сателлите (4). ПЗУ (81) состоит, например, из полупроводникового запоминающего устройства или подобного ему устройства. ПЗУ (81) хранит программы для реализации основных функций автомата (201) для игры в рулетку; программы для управления различными устройствами в устройстве (202) для игры в рулетку,первым клапаном (17) и вторым клапанами (18); программы для управления приводным электродвигателем (234); соотношения выигрышей и ставок (количество кредитов, подлежащих выплате на фишку) для обычной игры в рулетку, использующей экранное изображение (51) ставок; и программу для управления каждым из сателлитов (4). В свою очередь, ОЗУ (82) временно хранит информацию о поставленных фишках, поступившую из каждого сателлита (4); выигрышный номер устройства (2) для игры в рулетку, определенный посредством датчика (244) обнаружения шарика; и данные, касающиеся результатов процессов, исполненных центральным процессором (80) основного устройства управления. Кроме того, центральный процессор (80) основного устройства управления соединен с первым и вторым клапанами (17) и (18) для регулирования давления воздуха в воздушных шлангах (15), (16). При открытии первого клапана (17) воздух, сжатый компрессором (14) (см. фиг. 18), выпускается из неподвижного выпускного отверстия (243), предусмотренного в принимающем шарик элементе (223). В свою очередь, при открытии второго клапана (18) воздух, сжатый компрессором (14), выпускается из второго выпускного отверстия (36), предусмотренного в бортовом участке (229). Когда период для ставок участвующего в игре игрока заканчивается в каждом сателлите (4), т.е. когда диаграмма (59) таймера ставок экранного изображения (51) ставок достигнет крайне правой точки,принимающий шарик элемент (223) выигрышного номера предыдущей игры, т.е. принимающий шарик элемент (223), в котором находится шарик (11), за счет приведения в движение приводного электродвигателя (234) располагается перед неподвижным выпускным отверстием (243). В дополнение к этому,первый клапан (17) открывается на срок длиной в заранее заданный интервал времени (2 секунды - в случае второго варианта осуществления изобретения). Соответственно, шарик (11), попавший в принимающий шарик элемент (223) в момент завершения предыдущей игры, катится по направлению к бортовому участку (229) под действием приложенного давления воздуха. Вслед за этим, открывается второй клапан (18), который создает воздушный поток, движущийся вдоль бортового участка (229) тарелки (212) рулетки. Шарик (11), который катится на бортовой участок под действием давления воздуха, прикладываемого из неподвижного выпускного отверстия (243),под действием этого воздушного потока обращается по бортовому участку (229) в направлении по часовой стрелке. После этого, когда по истечении заранее заданного промежутка времени (15 секунд - в случае второго варианта осуществления изобретения) второй клапан (18) закрывается, воздушный поток, выпускаемый из второго выпускного отверстия (36), прекращается, и шарик (11) медленно замедляет свое движение, так что шарик (11) скатывается вниз по наклонной поверхности (228) и попадает в принимающий шарик элемент (223). Кроме того, центральный процессор (80) основного устройства управления соединен с датчиком(244) обнаружения шарика, датчиком (257) базы отсчета и датчиком (258) вращения, предусмотренными в устройстве (202) для игры в рулетку. Как было сказано выше, на центральном установочном элементе(222) предусмотрены три датчика (244) обнаружения шарика. При попадании шарика (11) в принимающий шарик элемент (223), расположенный перед датчиком (244) обнаружения шарика, датчик (244) обнаружения шарика может обнаружить номер, соответствующий этому принимающему шарик элементу. Датчик (257) базы отсчета может обнаружить положение принимающего шарик элемента (223), расположенного перед датчиком (257) базы отсчета, относительно базы отсчета (принимающего шарик элемента (223), расположение которого соответствует номеру 00). Датчик (258) вращения может обнаружить, вращается или нет вращающийся элемент (220). Результаты, обнаруженные каждым датчиком,передаются центральному процессору (80) основного устройства управления, благодаря чему центральный процессор (80) основного устройства управления определяет выигрышный номер. Кроме того, центральный процессор (80) основного устройства управления соединен через схему(255) управления приводом электродвигателя с приводным электродвигателем (234), который вращает вращающийся элемент (220). Когда из центрального процессора (80) основного устройства управления на схему (255) управления приводом электродвигателя выдается сигнал управления приводом электро- 21008986 двигателя, из схемы (255) управления приводом электродвигателя на приводной электродвигатель (234) подается импульсный сигнал, который обеспечивает поворот в заранее заданном направлении на заранее заданное количество оборотов, основанное на данном импульсном сигнале. Соответственно, вращающийся элемент (220) поворачивается относительно центрального установочного элемента (222) и обода(221) в заданном направлении (например, в направлении по часовой стрелке) на заданный угол (например, 45), так что принимающий шарик элемент (223) может быть выставлен перед неподвижным выпускным отверстием (243). Кроме того, центральный процессор (80) основного устройства управления соединен с таймером(84) для измерения времени. Информация о времени из таймера (84) передается центральному процессору (80) основного устройства управления. Центральный процессор (80) основного устройства управления открывает/закрывает первый и второй клапаны (17) и (18) в соответствии с информацией о времени из таймера (84) так, как это описано ниже. Далее со ссылкой на фиг. 26 будут подробно описаны данные временной диаграммы открытия/закрытия первого и второго клапанов (17) и (18), хранящиеся в ПЗУ (81), и управление приводным электродвигателем. Фиг. 26 представляет собой пояснительную иллюстрацию, показывающую временную диаграмму открытия/закрытия первого и второго клапанов и управление приводным электродвигателем. Как показано на фиг. 26, когда игра начинается, начинает свое течение период для ставок. Во время периода для ставок на каждом сателлите (4) участвующий в игре игрок может поставить фишки. По окончании периода для ставок (после того, как диаграмма (59) таймера ставок, показанная на экранном изображении (51) ставок достигает своей крайней правой точки) на основе выигрышного номера предыдущей игры и результата, обнаруженного датчиком (257) базы отсчета, производится определение расположения принимающего шарик элемента (223), в котором находится шарик, приводной электродвигатель (234) приводится в движение с заранее заданной первой скоростью вращения и вращается до того момента, пока данный принимающий шарик элемент (223) не будет расположен перед неподвижным выпускным отверстием (243), при этом вращающийся элемент (220) вращается с заранее заданной скоростью вращения (например, 0,2 [рад/с]). Центральный процессор (80) основного устройства управления открывает первый клапан (17) на заранее заданный промежуток времени (2 секунды - в случае второго варианта осуществления изобретения). Вслед за этим, открывается второй клапан (18) с тем, чтобы сформировать круговой воздушный поток, движущийся вдоль бортового участка (229) тарелки (212) рулетки (см. фиг. 16). Шарик (11), который катится в направлении бортового участка (229) под действием давления воздуха, приложенного из неподвижного выпускного отверстия (243), под действием этого воздушного потока обращается вдоль бортового участка (229) в направлении по часовой стрелке. В то же время приводной электродвигатель (234) приводится в движение с заранее заданной второй скоростью вращения, и вращающийся элемент (220) вращается с заранее заданной скоростью вращения (например,0,2 [рад/с]). Далее центральный процессор (80) основного устройства управления по истечении заранее заданного интервала времени (15 секунд - в случае второго варианта осуществления изобретения) закрывает второй клапан (18). Соответственно, воздушный поток, выпускаемый из второго выпускного отверстия(36), прекращается, и шарик (11) постепенно замедляет свое движение, так что шарик (11) скатывается вниз по наклонной поверхности (228) и, в конечном счете, попадает в принимающий шарик элемент(223). После закрытия второго клапана (18) приводной электродвигатель (234) постепенно замедляет свое движение, так что замедляет свое движение и вращающийся элемент (220). Посредством датчика(244) обнаружения шарика, датчика (257) базы отсчета и датчика (258) вращения производится определение выигрышного номера. Кроме того, в соответствии с определенным таким образом выигрышным номером производится выдача жетонов. В результате одна игра закончена. При повторном запуске еще одной игры начинается период для ставок сателлита (4). По окончании периода для ставок центральный процессор (80) основного устройства управления открывает первый клапан (17). Программа процесса игры в рулетку, соответствующая временной диаграмме открытия/закрытия первого и второго клапанов и управления приводным электродвигателем (234), будет подробно описана ниже со ссылкой на блоксхему ее алгоритма (см. фиг. 27). Далее со ссылкой на фиг. 27 будет описана программа процесса игры в автомате (201) для игры в рулетку, соответствующем второму варианту осуществления изобретения. Фиг. 27 представляет собой блок-схему алгоритма программы процесса игры в рулетку в автомате (201) для игры в рулетку, соответствующем второму варианту осуществления изобретения. Программы, показанные на блок-схеме алгоритма, приведенной на фиг. 27, хранятся в ПЗУ (81) или ОЗУ (82) и исполняются центральным процессором (80) основного устройства управления. На этапе S1 центральный процессор (80) основного устройства управления определяет, введены или нет участвующим в игре игроком жетоны или монеты. В автомате (201) для игры в рулетку, соответствующем второму варианту осуществления изобретения, когда жетоны или монеты введены в прорезь(5) для ввода жетонов на любом из сателлитов (4), датчик (97) жетонов обнаруживает это и передает ин- 22008986 формацию об этом центральному процессору (91) управления сателлитом. Вслед за этим из сателлита (4) основному устройству (83) управления направляется сигнал ввода жетона. Центральный процессор (80) основного устройства управления определяет, ввел или нет участвующий в игре игрок жетоны или монеты. В случае, когда жетоны или монеты не введены (этап S101: ответ Нет), он ждет пока жетоны или монеты будут введены. В случае, когда жетоны или монеты введены (этап S101: ответ Да), он переходит к этапу S102. В случае, когда жетоны или монеты введены, в устройство (90) управления сателлитом записываются кредитные данные о количестве денежных средств, соответствующем введенным монетам. При этом на устройстве (7) отображения изображений сателлита (4), используемого участвующим в игре игроком, отображается экранное изображение (51) ставок, показанное на фиг. 8, так что участвующий в игре игрок имеет возможность поставить фишки. Тем временем в игру могут вступить другие участвующие в игре игроки, при этом на автомате (201) для игры в рулетку, соответствующем второму варианту осуществления изобретения, могут вести игру до десяти участвующих в игре игроков. Период для ставок, во время которого участвующий в игре игрок может делать ставки, начинается с того момента, когда первый участвующий в игре игрок вводит жетоны или монеты (этап S102). Если текущая игра проводится без перерыва вслед за предыдущей игрой, то период для ставок начинается после окончания предыдущей игры. Во время периода для ставок участвующий в игре игрок, вступая в данную игру, может задействовать сенсорную панель (48) для того, чтобы поставить фишки на область ставки,относящуюся к номеру, который он (она) выбрал (выбрала) (см. фиг. 8). Подробно способ делать ставки с использованием экранного изображения (51) ставок уже описан выше. Далее на этапе S103 определяется, окончился или нет период для ставок. Период для ставок отображается при помощи диаграммы (59) таймера ставок. Диаграмма таймера ставок начинает расширяться в правую сторону с момента начала периода для ставок (этап S102). Когда диаграмма расширится до крайней правой точки, период для ставок в текущей игре закончен. До окончания периода для ставок (этап S103: ответ НЕТ) участвующему в игре игроку позволено сделать ставку. Если период для ставок закончен (этап S103: ответ ДА), то на устройство (90) управления сателлита (4) выводится сигнал окончания ставок, и на жидкокристаллическом дисплее сателлита (4) отображается изображение, указывающее на то, что период для ставок закончен, так что участвующему в игре игроку не разрешается делать ставки на сенсорной панели (48). Информация о ставках (указанные области ставок и количество фишек, поставленных на указанные области ставок) по участвующему в игре игроку в сателлитах (4) принимается (этап S4) и сохраняется в имеющейся в ОЗУ (82) области (82 А) хранения информации о ставках. Далее центральный процессор (80) основного устройства управления осуществляет проведение розыгрыша посредством устройства (202) для игры в рулетку в соответствии с программой проведения игры. Если описать это более подробно, то из области (82 В) хранения выигрышного номера, имеющейся в ПЗУ (82), считывается выигрышный номер (от 1 до 36, 0, 00) предыдущей игры (этап S105). Приводной электродвигатель (234) приводится в движение с заранее заданной первой скоростью вращения, и вращающийся элемент (220) вращается относительно центрального установочного элемента (222) с заранее заданной скоростью вращения (например, 0,2 [рад/с]) (этап S106). В это время датчик (258) вращения обнаруживает, что вращающийся элемент (220) вращается, и в то же самое время датчик (257) базы отсчета, предусмотренный на центральном установочном элементе(222), определяет расположение выигрышного номера предыдущей игры, полученного на этапе S105, т.е. принимающего шарик элемента (223), в котором находится шарик (11), относительно неподвижного выпускного отверстия (243). На этапе S107 на основе определенного таким образом расположения производится определение того, расположился или нет принимающий шарик элемент (223), в котором находится шарик, перед неподвижным выпускным отверстием (243) в результате вращения вращающегося элемента (220). В результате, если определено, что принимающий шарик элемент (223), в котором находится шарик(11), расположен перед неподвижным выпускным отверстием (243) (этап S107: ответ Да), то электродвигатель (234) останавливается (этап S108). Однако если определено, что принимающий шарик элемент(223), в котором находится шарик (11), не расположен перед неподвижным выпускным отверстием (243)(этап S107: ответ Нет), то электродвигатель (234) продолжает приводиться в движение. Фиг. 28 представляет собой вид, показывающий вращающийся элемент (220), входящий в состав устройства (202) для игры в рулетку, на этапах с S106 по S108. Как показано на фиг. 28, если принимающий шарик элемент (223), в котором находится шарик (11), (принимающий шарик элемент, соответствующий цифре 29 на фиг. 28) представляет собой принимающий шарик элемент (223), который расположен в одиннадцатой по счету позиции в левом направлении относительно неподвижного выпускного отверстия (243), то вращающийся элемент (220) вращается в направлении по часовой стрелке. Когда вращающийся элемент (220) поворачивается на заранее заданный угол (соответствующий одиннадцати принимающим шарик элементам (223) в правом направлении согласно фиг. 28), и принимающий шарик элемент (223), в котором находится шарик (11), располагается перед неподвижным выпускным отверстием (243), вращающийся элемент (220) останавливается. Вслед за этим, на этапе S109 приводится в действие компрессор (14), который сжимает воздух. Да- 23008986 лее открывается первый клапан (17) (этап S110). Первый клапан (17) предусмотрен на воздушном шланге(15), передающем воздух, сжатый компрессором (14), к неподвижному выпускному отверстию (243), так что можно управлять давлением воздуха, проходящего через воздушный шланг (15). Когда первый клапан (17) открывается, сжатый воздух начинает выпускаться из неподвижного выпускного отверстия(243). Давление воздуха прикладывается к шарику (11), попавшему в какой-либо из принимающих шарик элементов (223), так что шарик (11) катится по направлению к бортовому участку (229). Фиг. 29 представляет собой вид, показывающий шарик, катящийся в устройстве для игры в рулетку на этапеS110. Как показано на фиг. 29, на этапе S110, когда первый клапан (17) открыт, шарик (11), попавший в принимающий шарик элемент (223), катится по направлению к бортовому участку (229) (в направлении стрелки (75 под действием давления воздуха из неподвижного выпускного отверстия (243), предусмотренного в центральном установочном элементе (222). Далее на этапе S111 определяется, истек или нет после открытия первого клапана (17) заранее заданный промежуток времени (2 секунды - в случае второго варианта осуществления изобретения). Истекший промежуток времени измеряется таймером (84), соединенным с центральным процессором (80) основного устройства управления. Если измеренное значение t1 составляет меньше чем 2 с, прошедшие после открытия первого клапана (17) (этап S111: ответ Нет), то первый клапан (17) продолжает оставаться открытым. Однако если измеренное значение t1 составляет 2 с или больше, прошедшие после открытия первого клапана (17) (этап S111: ответ Да), то управление передается на этап S112. На этапе S112 центральный процессор (80) основного устройства управления закрывает первый клапан (17), что прекращает выпуск воздуха из неподвижного выпускного отверстия (243). Вслед за этим, на этапе S113 открывается второй клапан (18). Второй клапан (18) предусмотрен на воздушном шланге (16), передающем воздух, сжатый компрессором (14), ко второму выпускному отверстию (36), и управляет давлением воздуха, проходящего через воздушный шланг (16). При открытии второго клапана(18), сжатый воздух начинает выпускаться из второго выпускного отверстия (36). Соответственно, создается воздушный поток, движущийся вдоль бортового участка (229) в направлении по часовой стрелке, и шарик (11), катящийся на этапе S110 по направлению к бортовому участку (229), начинает под действием приложенного давления воздуха обращаться по круговой орбите аналогично тому, как это было в автомате (1) для игры в рулетку, соответствующем первому варианту осуществления изобретения (см. фиг. 16). На этапе S114 приводной электродвигатель (234) приводится в движение с заранее заданной второй скоростью вращения, так что вращающийся элемент (220) вращается с заранее заданной скоростью вращения (например, 0,2 [рад/с]) относительно центрального установочного элемента (222) (этап S114). Кроме того, датчик (258) вращения обнаруживает, что вращающийся элемент (220) вращается, и в то же самое время датчик (257) базы отсчета, предусмотренный на центральном установочном элементе (222) определяет расположение принимающего шарик элемента (223), расположенного перед датчиком базы отсчета, относительно базы отсчета (принимающего шарик элемента, расположение которого соответствует номеру 00). Далее на этапе S115 определяется, истек или нет после открытия второго клапана (18) заранее заданный промежуток времени (15 секунд - в случае первого варианта осуществления изобретения). Истекший промежуток времени измеряется таймером (84), соединенным с центральным процессором (80) основного устройства управления. Если измеренное значение t2 составляет меньше чем 15 с, прошедших после открытия второго клапана (18) (этап S115: ответ Нет), то второй клапан (18) продолжает оставаться открытым. Однако если измеренное значение t2 составляет 15 с или более, прошедших после открытия второго клапана (18) (этап S115: ответ Да), то управление передается на этап S116. На этапе S116 центральный процессор (80) основного устройства управления закрывает второй клапан (18), что прекращает выпуск воздуха из второго выпускного отверстия (36). На этапе S117 компрессор (14) отключается, что прекращает сжатие воздуха. Поскольку из второго выпускного отверстия (36) воздух не выпускается, шарик (11), катящийся вдоль бортового участка (229), постепенно замедляет свое движение и теряет центробежную силу. Шарик (11) скатывается вниз по наклонной поверхности (228) к центральной части тарелки (212) рулетки и, в конечном счете, достигает вращающегося элемента (220). Вслед за этим, на этапе S118 постепенно замедляет свое движение приводной электродвигатель(234), и датчик (244) обнаружения шарика производит обнаружение шарика (11), попавшего в принимающий шарик элемент (223). Исходя из результата, обнаруженного датчиком (257) базы отсчета в момент времени, когда шарик (11) обнаружен датчиком (244) обнаружения шарика, производится определение цифры (0, 00 и от 1 до 36), соответствующей принимающему шарик элементу (223), в котором обнаружен шарик, т.е. выигрышный номер (этап S118). Кроме того, центральный процессор (80) основного устройства управления прекращает приведение в движение приводного электродвигателя (234) (этап S119) и, исходя из информации о ставках на каждом сателлите (4), принятой на этапе S104, и выигрышного номера, определенного на этапе S118, произ- 24008986 водит определение того, определены или нет фишки, поставленные на каждом сателлите (4), как выигравшие (этап S120). На основе результата, определенного на этапе S120, производится определение того, определены или нет фишки, поставленные по меньшей мере на одном из сателлитов (4), как выигравшие (этап S121). Если фишка была определена как выигравшая (этап S121: ответ Да), то центральный процессор (80) основного устройства управления выполняет процесс расчета выплаты (этап S122). В ходе процесса расчета выплаты по каждому сателлиту (4) распознаются выигравшие фишки, и общая сумма выплаты кредитов, выдаваемых каждому сателлиту (4), рассчитывается с использованием соотношений выигрышей и ставок (количества кредитов, подлежащих выплате на фишку) для области ставки, хранящихся в области(81 А) хранения данных о выплачиваемых кредитах, имеющейся в ПЗУ (81). Вслед за этим управление передается на этап S123. Однако если определено, что выигравшие фишки на каждом сателлите (4) отсутствуют (этап S121: ответ Нет), то управление передается на этап S124. На этапе S123 на основе процесса расчета выплаты, осуществленного на этапе S16, осуществляется процесс выплаты кредита. При выплате кредита сателлиту (4) данные о кредитах, соответствующие выплачиваемому количеству, выводятся из основного устройства (83) управления в устройство (90) управления сателлитом выигравшего сателлита (4). Данные о кредитах вносятся в ОЗУ (93) соответствующего сателлита (4). На этапе S124 производится определение того, продолжает или нет вестись игра по меньшей мере на одном из сателлитов (4). Участвующий в игре игрок обычно нажимает кнопку (46) выдача наличных денег при завершении игры. Когда кнопка (46) выдача наличных денег нажата, из отверстия (8) для выплаты жетонов через приемник (94) жетонов выдаются жетоны (обычно по одному жетону за кредит),соответствующие кредитам, которые приобретены и принадлежат участвующему в текущей игре игроку. В случае, когда на каком-либо сателлите (4) продолжают вести игру (этап S124: ответ НЕТ),управление возвращается на этап S102, так что период для ставок начинается снова для проведения следующей игры. Однако если игра закончена на всех сателлитах (4) (этап S124: ответ ДА), то соответствующий процесс игры в рулетку заканчивается. Как было описано выше, в автомате (202) для игры в рулетку, соответствующем второму варианту осуществления изобретения, неподвижное выпускное отверстие (243), выпускающее воздух, сжатый компрессором (14), и разнообразные датчики, предназначенные для определения выигрышного номера,такие как датчик (244) обнаружения шарика, предусмотрены на центральном установочном элементе(222), неподвижно поддерживаемом в центральной части тарелки (212) рулетки в устройстве (202) для игры в рулетку. Вращающийся элемент (220) вращается таким образом, чтобы принимающий шарик элемент (223), в котором находится шарик (11), был расположен перед неподвижным выпускным отверстием (243) (этапы с S106 по S108). Шарик (11), попавший в принимающий шарик элемент (223), катится по направлению к бортовому участку (229) под действием давления воздуха, выпускаемого из неподвижного выпускного отверстия (243) (этап S110). Одновременно с этим предусмотрено второе выпускное отверстие (36), которое выпускает воздух, сжатый компрессором (14), в круговом направлении по бортовому участку (229) и которое предназначено для того, чтобы под действием давления воздуха, выпускаемого из второго выпускного отверстия (36), вызывать обращение шарика (11), катящегося по направлению к бортовому участку (229), по окружности вдоль бортового участка (229). Соответственно,процесс качения шарика (11) по тарелке (212) рулетки и попадания шарика (11) в принимающий шарик элемент (223) может быть выполнен неоднократно без необходимости вынимать шарик из тарелки(212) рулетки, и, таким образом, не требуется сложного приспособления, такого как блок для съема шарика или блок для выпуска шарика, и облегчается эксплуатация и техническое обслуживание этого устройства и снижаются затраты на его эксплуатацию и техническое обслуживание. В дополнение к этому,в силу того, что глубины принимающего шарик элемента (223) и тарелки (212) рулетки могут быть сделаны малыми, уголобзора (см. фиг. 20) является достаточно широким для того, чтобы участвующий в игре игрок обнаруживал шарик (11) независимо от того, в какой принимающий шарик элемент (223) попал шарик (11), что в результате ведет к повышению увлекательности игры. Кроме того, поскольку центральный установочный элемент (222) является неподвижным, а вращается только вращающийся элемент (220), имеется возможность уменьшить нагрузку, на приводной электродвигатель (234). В дополнение к этому, поскольку количество неподвижных выпускных отверстий(243) может быть уменьшено до минимума (до одного неподвижного выпускного отверстия - в случае второго варианта осуществления изобретения), имеется возможность упростить конструкцию устройства(202) для игры в рулетку. Принимающий шарик элемент (223) и бортовой участок (229) плавно сопряжены наклонной поверхностью (228), которая наклонена на заранее заданный угол в восходящем направлении от принимающего шарик элемента (223) к бортовому участку (229). Соответственно, участвующий в игре игрок может с легкостью обнаружить шарик (11), попавший в принимающий шарик элемент (223), что в результате ведет к повышению увлекательности игры.- 25008986 Кроме того, стеновая часть (231) выполнена плавно сопряженной с бортовым участком (229) на его внешней периферии. Соответственно, не вызывает опасений то, что шарик (11), обращающийся по бортовому участку (229), выскочит из тарелки (212) рулетки. Кроме того, поскольку глубина L2 принимающего шарик элемента (223) выполнена меньшей, чем диаметр D шарика (11), шарик (11) не закрыт полностью принимающим шарик элементом (223), и шарик, попавший в принимающий шарик элемент (223), может быть с легкостью обнаружен участвующими в игре игроками при попадании шарика (11) в принимающий шарик элемент (223). Хотя настоящее изобретение было описано со ссылкой на иллюстративные варианты своего осуществления, специалистам в данной области техники следует понимать, что в данном изобретении могут быть сделаны различные изменения, касающиеся его формы и деталей, и это не выходит за рамки объема настоящего изобретения. Например, хотя в первом и втором вариантах осуществления изобретения шарик (11), катящийся по направлению к бортовому участку под действием давления воздуха, прикладываемого из первого выпускного отверстия (35) или неподвижного выпускного отверстия (243), обращается по круговой орбите по бортовому участку (29), (229) под действием давления воздуха, прикладываемого из второго выпускного отверстия (36), вместо выполнения второго выпускного отверстия (36) можно вращать обод (21), (221). В случае, когда обод (21), (221) вращается, шарик (11), расположенный на этом ободе, также обращается в круговом направлении, благодаря чему шарик (11) катится вдоль бортового участка (29), (229) под действием центробежной силы. Помимо этого, хотя в первом и втором вариантах осуществления изобретения к шарику (11) в тарелке рулетки прикладывается давление сжатого воздуха, шарик (11) может катиться и под действием сил магнитного поля за счет установки в шарике (11) постоянного магнита и установки электромагнита в первом выпускном отверстии (35), неподвижном выпускном отверстии (243) и втором выпускном отверстии (36). Кроме того, хотя в первом варианте осуществления изобретения воздух выпускается из всех принимающих шарик элементов (23) через воздуховод (38), воздух может выпускаться только из первого выпускного отверстия (35), расположение которого соответствует принимающему шарик элементу (23),в котором находится шарик (11), что достигается определением того, в каком принимающем шарик элементе (23) находится шарик (11), с использованием для этого светоизлучающего блока (32) и светоприемного блока (33). Далее, хотя во втором варианте осуществления изобретения отверстие (235) для прохода воздуха,пропускающее воздух из неподвижного выпускного отверстия (243), выполнено в виде отверстия круглой формы, отверстие (235) для прохода воздуха может быть выполнено и в виде отверстия в форме прорези, выполненной в вертикальном или горизонтальном направлении, для того только, чтобы воздух,выпускаемый из неподвижного выпускного отверстия (243), мог пройти через принимающий шарик элемент (223). Согласно первому варианту осуществления изобретения в устройстве для игры в рулетку первые выпускные отверстия, через которые воздух, сжатый компрессором, выпускается по направлению к бортовому участку, соответственно предусмотрены в принимающих шарик элементах (23), (223), предназначенных для приема шарика, катящегося по тарелке рулетки, имеющей множество расположенных на ней знаков, и имеется возможность катить шарик, попавший в принимающий шарик элемент, по направлению к бортовому участку под действием давления воздуха, выпускаемого из первого выпускного отверстия, благодаря чему имеется возможность неоднократно катать шарик по тарелке рулетки без необходимости вынимать шарик из тарелки рулетки. Соответственно, отсутствует необходимость подготавливать сложное приспособление, такое как блок для съема шарика или блок для выпуска шарика, и таким образом, облегчается эксплуатация и техническое обслуживание этого устройства и снижаются затраты на его эксплуатацию и техническое обслуживание. Кроме того, поскольку принимающий шарик элемент и бортовой участок плавно сопряжены наклонной поверхностью, которая наклонена на заранее заданный угол в восходящем направлении от принимающего шарик элемента к бортовому участку, участвующий в игре игрок может с легкостью обнаружить шарик, попавший в принимающий шарик элемент, что в результате ведет к повышению увлекательности игры. Кроме того, поскольку принимающий шарик элемент выполнен таким образом, что имеет глубину относительно наклонной поверхности, меньшую, чем диаметр шарика, шарик не полностью закрыт принимающим шарик элементом при попадании шарика в принимающий шарик элемент. Помимо этого,поскольку глубины принимающего шарик элемента и тарелки рулетки могут быть сделаны малыми,участвующий в игре игрок может с легкостью обнаружить шарик, попавший в принимающий шарик элемент, что в результате ведет к повышению увлекательности игры. Помимо этого, поскольку в устройстве для игры в рулетку бортовой участок имеет стеновую часть,которая предусмотрена на внешней периферии и плавно сопряжена с бортовым участком, шарик, катящийся по бортовому участку, не выскочит из тарелки рулетки из-за действия центробежной силы, благодаря чему участвующий в игре игрок может вести игру в безопасных условиях.- 26008986 Поскольку устройство для игры в рулетку дополнительно включает в себя второе выпускное отверстие, которое выпускает воздух, сжатый компрессором, в круговом направлении по бортовому участку,имеется возможность катить шарик, попавший в принимающий шарик элемент, по направлению к бортовому участку под действием давления воздуха, выпускаемого из первого выпускного отверстия, и в то же самое время, катить шарик по круговой орбите по бортовому участку под действием давления воздуха, выпускаемого из второго выпускного отверстия, благодаря чему имеется возможность неоднократно катать шарик вдоль бортового участка, без необходимости вынимать шарик из тарелки рулетки. Соответственно, отсутствует необходимость подготавливать сложное приспособление, такое как блок для съема шарика или блок для выпуска шарика, и таким образом, облегчается эксплуатация и техническое обслуживание этого устройства и снижаются затраты на его эксплуатацию и техническое обслуживание. Помимо этого, поскольку глубины принимающего шарик элемента и тарелки рулетки могут быть сделаны малыми, участвующий в игре игрок может с легкостью обнаружить шарик, попавший в принимающий шарик элемент, что в результате ведет к повышению увлекательности игры. Кроме того, согласно первому варианту осуществления изобретения предлагается способ управления игрой, позволяющий шарику катиться по тарелке рулетки и позволяющий шарику по истечении заранее заданного промежутка времени попасть в принимающий шарик элемент. Способ включает в себя этап, на котором сжимают воздух при помощи компрессора; первый этап выпуска воздуха, на котором в течение заранее заданного промежутка времени выпускают воздух, сжатый компрессором, из первого выпускного отверстия, предусмотренного в принимающем шарик элементе, так что шарик, попавший в принимающий шарик элемент, подается через наклонную поверхность по направлению к бортовому участку; второй этап выпуска воздуха, на котором выпускают воздух, сжатый компрессором, из вторых выпускных отверстий, предусмотренных в бортовом участке, так что шарик, поданный на первом этапе выпуска воздуха, катится вдоль бортового участка; и этап, на котором после истечения заранее заданного промежутка времени прекращают выпуск воздуха из вторых выпускных отверстий, осуществлявшийся в ходе второго этапа выпуска воздуха, так что шарик, катящийся вдоль бортового участка, скатывается вниз по наклонной поверхности и попадает после этого в принимающий шарик элемент. Следовательно,имеется возможность неоднократно катать шарик по тарелке рулетки под действием давления воздуха,сжатого компрессором, без необходимости вынимать шарик из тарелки рулетки. Соответственно, отсутствует необходимость подготавливать сложное приспособление, такое как блок для съема шарика или блок для выпуска шарика, и таким образом, облегчается эксплуатация и техническое обслуживание этого устройства и снижаются затраты на его эксплуатацию и техническое обслуживание. Помимо этого, поскольку глубины принимающего шарик элемента и тарелки рулетки могут быть сделаны малыми, участвующий в игре игрок может с легкостью обнаружить шарик, попавший в принимающий шарик элемент, что в результате ведет к повышению увлекательности игры. Далее согласно второму варианту осуществления изобретения устройство для игры в рулетку включает в себя неподвижное выпускное отверстие, которое предусмотрено на центральном установочном элементе и выпускает воздух, сжатый компрессором, на шарик, попавший в принимающий шарик элемент; и бортовое выпускное отверстие, которое выпускает шарик в круговом направлении по бортовому участку, причем принимающий шарик элемент вращается для того, чтобы соответствовать расположению неподвижного выпускного отверстия. Следовательно, имеется возможность катить шарик, попавший в принимающий шарик элемент, по направлению к бортовому участку под действием давления воздуха, выпускаемого из неподвижного выпускного отверстия, и катить шарик по круговой орбите по бортовому участку под действием давления воздуха, выпускаемого из бортового выпускного отверстия,благодаря чему имеется возможность неоднократно катать шарик по тарелке рулетки вдоль бортового участка без необходимости вынимать шарик из тарелки рулетки. Соответственно, отсутствует необходимость подготавливать сложное приспособление, такое как блок для съема шарика или блок для выпуска шарика, и таким образом, облегчается эксплуатация и техническое обслуживание этого устройства и снижаются затраты на его эксплуатацию и техническое обслуживание. Помимо этого, поскольку глубины принимающего шарик элемента и тарелки рулетки могут быть сделаны малыми, участвующий в игре игрок может с легкостью обнаружить шарик, попавший в принимающий шарик элемент, что в результате ведет к повышению увлекательности игры. Кроме того, поскольку принимающий шарик элемент и бортовой участок плавно сопряжены наклонной поверхностью, которая наклонена на заранее заданный угол в восходящем направлении от принимающего шарик элемента к бортовому участку, участвующий в игре игрок может с легкостью обнаружить шарик, попавший в принимающий шарик элемент, что в результате ведет к повышению увлекательности игры. Кроме того, поскольку принимающий шарик элемент выполнен таким образом, что имеет глубину относительно наклонной поверхности, меньшую, чем диаметр шарика, шарик не полностью закрыт принимающим шарик элементом при попадании шарика в принимающий шарик элемент. Помимо этого,поскольку глубины принимающего шарик элемента и тарелки рулетки могут быть сделаны малыми,участвующий в игре игрок может с легкостью обнаружить шарик, попавший в принимающий шарик элемент, что в результате ведет к повышению увлекательности игры.- 27008986 Кроме того, поскольку вращается только вращающийся элемент, имеется возможность уменьшить нагрузку на приводной электродвигатель. В дополнение к этому, поскольку количество неподвижных выпускных отверстий может быть уменьшено до минимума (например, до одного неподвижного выпускного отверстия), имеется возможность упростить конструкцию устройства для игры в рулетку. Кроме того, поскольку в устройстве для игры в рулетку, соответствующем второму варианту осуществления изобретения, бортовой участок имеет стеновую часть, которая предусмотрена на внешней периферии и плавно сопряжена с бортовым участком, шарик, катящийся по бортовому участку, не выскочит из тарелки рулетки из-за действия центробежной силы, благодаря чему участвующий в игре игрок может вести игру в безопасных условиях. Далее поскольку в вышеописанной конструкции устройство для игры в рулетку включает в себя бортовое выпускное отверстие, которое выпускает воздух, сжатый компрессором, в круговом направлении по бортовому участку, имеется возможность катить шарик, попавший в принимающий шарик элемент, по направлению к бортовому участку под действием давления воздуха, выпускаемого из неподвижного выпускного отверстия, и катить шарик по круговой орбите по бортовому участку под действием давления воздуха, выпускаемого из второго выпускного отверстия, благодаря чему имеется возможность неоднократно катать шарик по тарелке рулетки вдоль бортового участка без необходимости вынимать шарик из тарелки рулетки. Соответственно, отсутствует необходимость подготавливать сложное приспособление, такое как блок для съема шарика или блок для выпуска шарика, и таким образом, облегчается эксплуатация и техническое обслуживание этого устройства и снижаются затраты на его эксплуатацию и техническое обслуживание. Помимо этого, поскольку глубины принимающего шарик элемента и тарелки рулетки могут быть сделаны малыми, участвующий в игре игрок может с легкостью обнаружить шарик, попавший в принимающий шарик элемент, что в результате ведет к повышению увлекательности игры. Помимо этого, согласно второму варианту осуществления изобретения предлагается способ управления игрой, позволяющий шарику катиться по тарелке рулетки и предусматривающий попадание шарика по истечении заранее заданного промежутка времени в принимающий шарик элемент. Способ включает в себя этап, на котором обнаруживают конкретный принимающий шарик элемент, содержащий попавший в него шарик; этап, на котором поворачивают вращающийся элемент на заранее заданный угол в заранее заданном направлении относительно центрального установочного элемента таким образом, чтобы воздух выпускался из неподвижного выпускного отверстия через конкретный принимающий шарик элемент; этап, на котором сжимают воздух при помощи компрессора; первый этап выпуска воздуха, на котором в течение заранее заданного промежутка времени выпускают воздух, сжатый компрессором, из неподвижного выпускного отверстия через этот конкретный принимающий шарик элемент, так что шарик, попавший в принимающий шарик элемент, подается через наклонную поверхность по направлению к бортовому участку; второй этап выпуска воздуха, на котором выпускают воздух, сжатый компрессором, из бортового выпускного отверстия, так что шарик, поданный на первом этапе выпуска воздуха, катится вдоль бортового участка; и этап, на котором после истечения заранее заданного промежутка времени прекращают выпуск воздуха из бортовых выпускных отверстий, осуществлявшийся в ходе второго этапа выпуска воздуха, так что шарик, катящийся вдоль бортового участка, скатывается вниз по наклонной поверхности и попадает после этого в принимающий шарик элемент. Следовательно,имеется возможность неоднократно катать шарик по тарелке рулетки под действием давления воздуха,сжатого компрессором, без необходимости вынимать шарик из тарелки рулетки. Соответственно, отсутствует необходимость подготавливать сложное приспособление, такое как блок для съема шарика или блок для выпуска шарика, и таким образом, облегчается эксплуатация и техническое обслуживание этого устройства и снижаются затраты на его эксплуатацию и техническое обслуживание. Помимо этого, поскольку глубины принимающего шарик элемента и тарелки рулетки могут быть сделаны малыми, участвующий в игре игрок может с легкостью обнаружить шарик, попавший в принимающий шарик элемент, что в результате ведет к повышению увлекательности игры. Кроме того, поскольку вращается только вращающийся элемент, имеется возможность уменьшить нагрузку на приводной электродвигатель. В дополнение к этому, поскольку количество неподвижных выпускных отверстий может быть уменьшено до минимума (например, до одного неподвижного выпускного отверстия), имеется возможность упростить конструкцию устройства для игры в рулетку.- 28008986 ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для игры в рулетку, содержащее тарелку рулетки, имеющую множество расположенных на ней знаков; шарик, катящийся по тарелке рулетки; множество принимающих шарик элементов, которые выполнены соответствующими знакам по окружности тарелки рулетки и предназначены для приема шарика; бортовой участок, который предусмотрен на внешней периферии принимающих шарик элементов на тарелке рулетки и по которому шарик катится по круговой орбите; компрессор, который осуществляет сжатие воздуха; и первое выпускное отверстие, которое предусмотрено в каждом принимающем шарик элементе и через которое воздух, сжатый компрессором, выпускается по направлению к бортовому участку. 2. Устройство по п.1, которое дополнительно содержит второе выпускное отверстие, предусмотренное в бортовом участке, и через которое воздух, сжатый компрессором, выпускается в круговом направлении по бортовому участку. 3. Устройство по п.1, в котором принимающие шарик элементы и бортовой участок плавно сопряжены наклонной поверхностью, которая наклонена на заранее заданный угол в восходящем направлении от принимающих шарик элементов к бортовому участку. 4. Устройство по п.3, в котором принимающий шарик элемент выполнен таким образом, что имеет глубину относительно наклонной поверхности, меньшую, чем диаметр шарика. 5. Устройство по п.1, в котором бортовой участок имеет стеновую часть, которая предусмотрена на внешней периферии и плавно сопряжена с бортовым участком. 6. Способ управления игрой, позволяющий шарику катиться по тарелке рулетки и позволяющий шарику по истечении заранее заданного промежутка времени попасть в один из множества принимающих шарик элементов, содержащий этапы, на которых сжимают воздух при помощи компрессора; и в течение заранее заданного промежутка времени выпускают воздух, сжатый компрессором, из первого выпускного отверстия, предусмотренного в принимающем шарик элементе, так что шарик, попавший в принимающий шарик элемент, подается через наклонную поверхность по направлению к бортовому участку, при этом принимающие шарик элементы выполнены по окружности тарелки рулетки и предназначены для приема шарика; и бортовой участок предусмотрен на внешней периферии принимающих шарик элементов, и по нему шарик катится по круговой орбите. 7. Способ по п.6, дополнительно содержащий этапы, на которых выпускают воздух, сжатый компрессором, из вторых выпускных отверстий, предусмотренных в бортовом участке, так что шарик катится вдоль бортового участка; и после истечения заранее заданного промежутка времени прекращают выпуск воздуха из вторых выпускных отверстий, осуществлявшийся в ходе второго этапа выпуска воздуха, так что шарик, катящийся вдоль бортового участка, скатывается вниз по наклонной поверхности и попадает после этого в один из принимающих шарик элементов, при этом принимающие шарик элементы и бортовой участок плавно сопряжены наклонной поверхностью,которая наклонена на заранее заданный угол в восходящем направлении от принимающих шарик элементов к бортовому участку. 8. Устройство для игры в рулетку, содержащее тарелку рулетки, имеющую множество расположенных на ней знаков; шарик, который катится по тарелке рулетки; множество принимающих шарик элементов, которые выполнены соответствующими этим знакам по окружности тарелки рулетки и предназначены для приема шарика; бортовой участок, который предусмотрен на внешней периферии принимающих шарик элементов на тарелке рулетки и по которому шарик катится по круговой орбите; центральный установочный элемент; вращающийся элемент, который предусмотрен поблизости от центрального установочного элемента и имеет расположенные на нем знаки и принимающие шарик элементы; поддерживающее звено, которое поддерживает с возможностью вращения вращающийся элемент относительно центрального установочного элемента; средство привода, которое осуществляет вращение вращающегося элемента в заранее заданном направлении относительно центрального установочного элемента; компрессор, который осуществляет сжатие воздуха; неподвижное выпускное отверстие, которое предусмотрено в центральном установочном элементе и через которое воздух, сжатый компрессором, выпускается на шарик, попавший в принимающий шарик элемент;- 29008986 средство обнаружения шарика, которое при попадании шарика в конкретный принимающий шарик элемент из числа множества принимающих шарик элементов обнаруживает конкретный принимающий шарик элемент, содержащий шарик; и средство управления приводом, которое управляет средством привода таким образом, чтобы конкретный принимающий шарик элемент, обнаруженный средством обнаружения шарика, был расположен в заранее заданном месте, в котором осуществляется выпуск воздуха из неподвижного выпускного отверстия, при этом тарелка рулетки включает в себя центральный установочный элемент; вращающийся элемент и поддерживающее звено. 9. Устройство по п.8, которое дополнительно содержит бортовое выпускное отверстие, которое предусмотрено в бортовом участке и через которое воздух, сжатый компрессором, выпускается в круговом направлении по бортовому участку. 10. Устройство по п.8, в котором принимающие шарик элементы и бортовой участок плавно сопряжены наклонной поверхностью, которая наклонена на заранее заданный угол в восходящем направлении от принимающих шарик элементов к бортовому участку. 11. Устройство по п.8, в котором принимающий шарик элемент выполнен таким образом, что имеет глубину относительно наклонной поверхности, меньшую, чем диаметр шарика. 12. Устройство по п.8, в котором бортовой участок имеет стеновую часть, которая предусмотрена на внешней периферии и плавно сопряжена с бортовым участком. 13. Способ управления игрой, позволяющий шарику катиться по тарелке рулетки и позволяющий шарику по истечении заранее заданного промежутка времени попасть в один из множества принимающих шарик элементов, содержащий этапы, на которых обнаруживают среди множества принимающих шарик элементов конкретный принимающий шарик элемент, содержащий попавший в него шарик; управляют средством привода для того, чтобы повернуть вращающийся элемент на заранее заданный угол в заранее заданном направлении относительно центрального установочного элемента таким образом, чтобы воздух выпускался из неподвижного выпускного отверстия через этот конкретный принимающий шарик элемент; сжимают воздух при помощи компрессора; и в течение заранее заданного промежутка времени выпускают воздух, сжатый компрессором, из неподвижного выпускного отверстия через этот конкретный принимающий шарик элемент, так что шарик,попавший в этот конкретный принимающий шарик элемент, подается через наклонную поверхность по направлению к бортовому участку, при этом принимающие шарик элементы выполнены по окружности тарелки рулетки и предназначены для приема шарика; вращающийся элемент предусмотрен поблизости от центрального установочного элемента и имеет расположенные на нем знаки и принимающие шарик элементы; неподвижное выпускное отверстие предусмотрено в центральном установочном элементе; и бортовой участок предусмотрен на внешней периферии принимающих шарик элементов, и по нему шарик катится по круговой орбите. 14. Способ по п.13 управления игрой, дополнительно содержащий этапы, на которых выпускают воздух, сжатый компрессором, из бортового выпускного отверстия, предусмотренного в бортовом участке, так что шарик катится вдоль бортового участка; и после истечения заранее заданного промежутка времени прекращают выпуск воздуха из бортовых выпускных отверстий, так что шарик, катящийся вдоль бортового участка, скатывается вниз по наклонной поверхности и попадает после этого в один из принимающих шарик элементов, при этом принимающие шарик элементы и бортовой участок плавно сопряжены наклонной поверхностью,которая наклонена на заранее заданный угол в восходящем направлении от принимающих шарик элементов к бортовому участку.
