Способ связи, устройство мобильной станции, устройство базовой станции и система мобильной связи

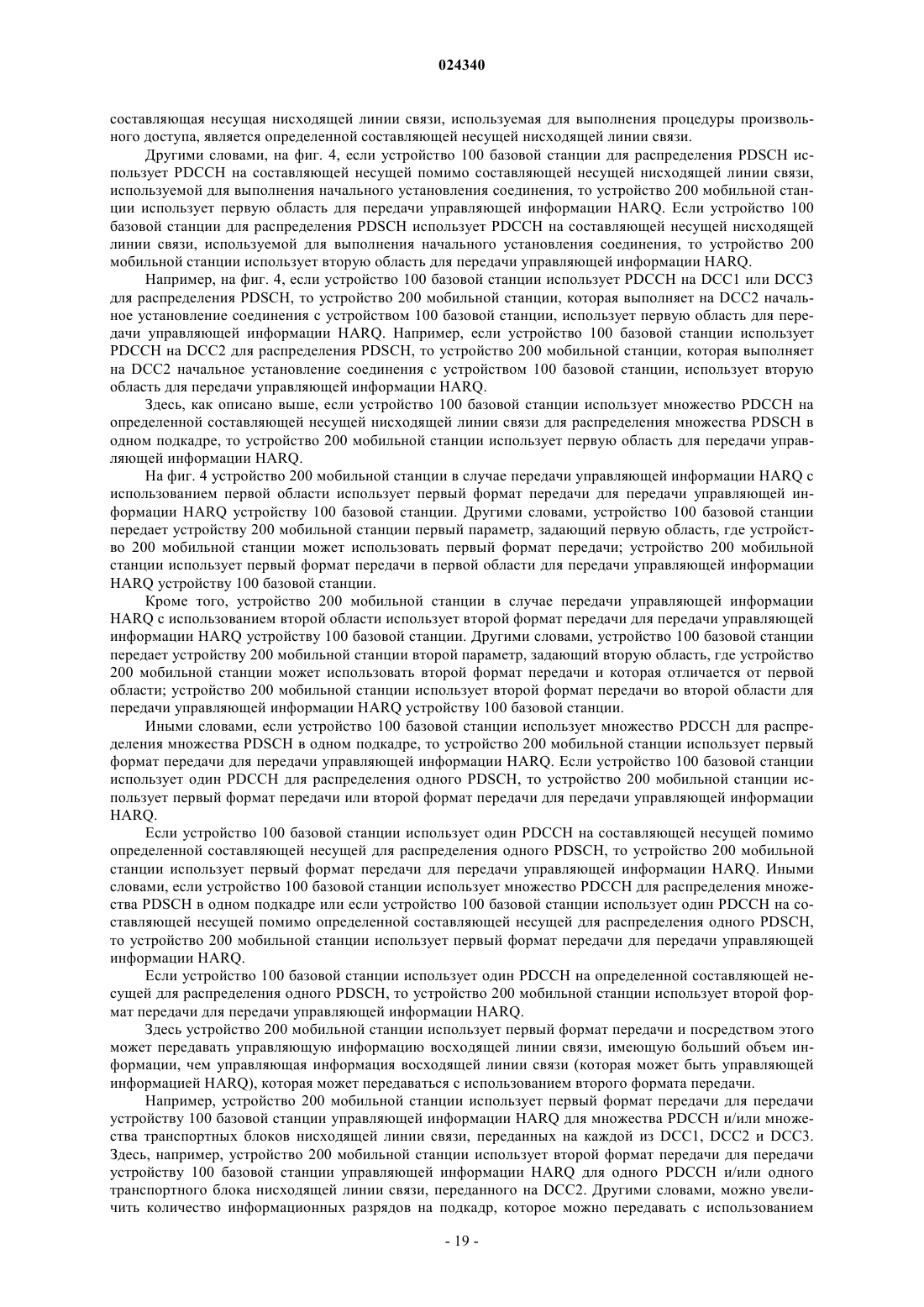

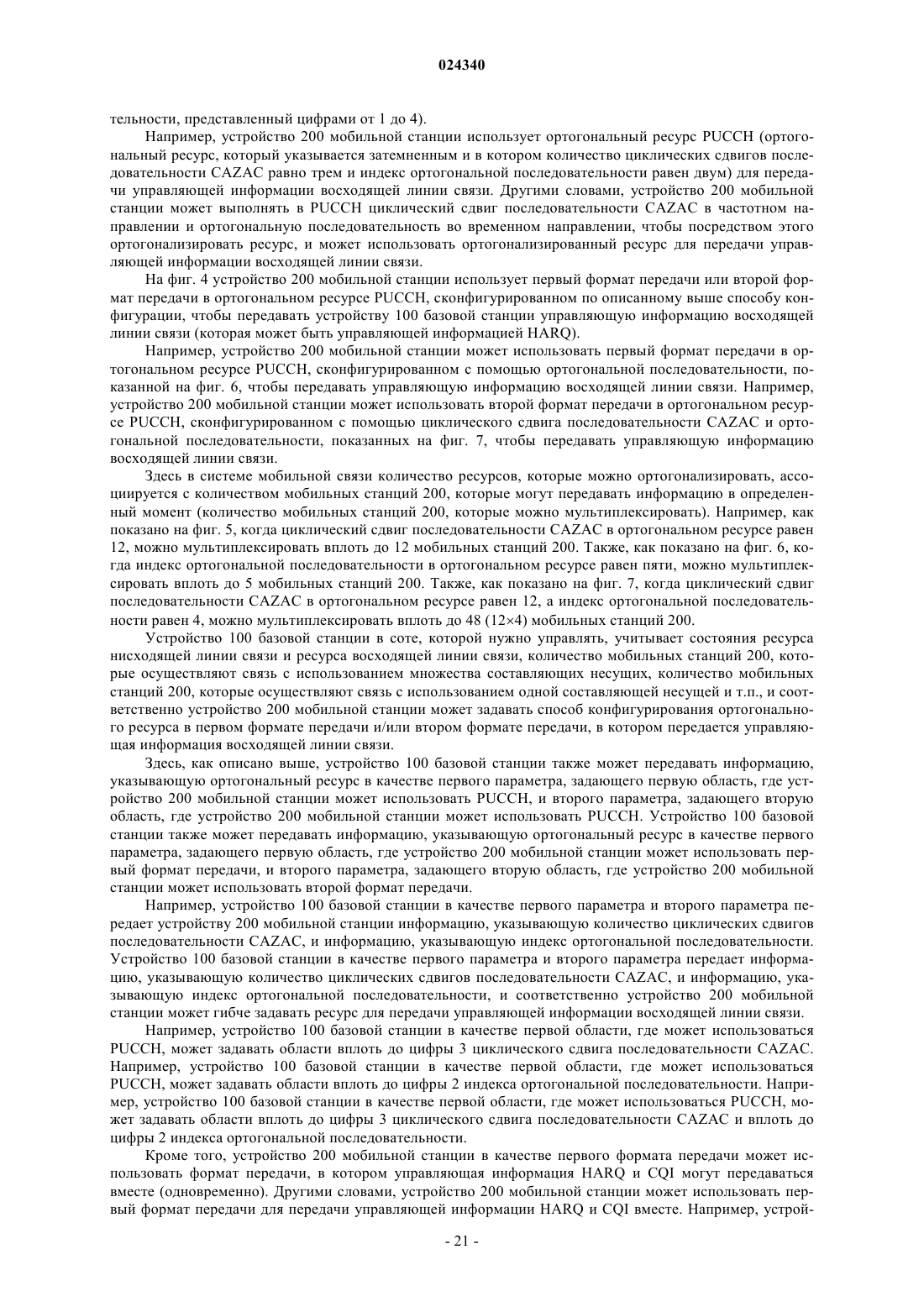

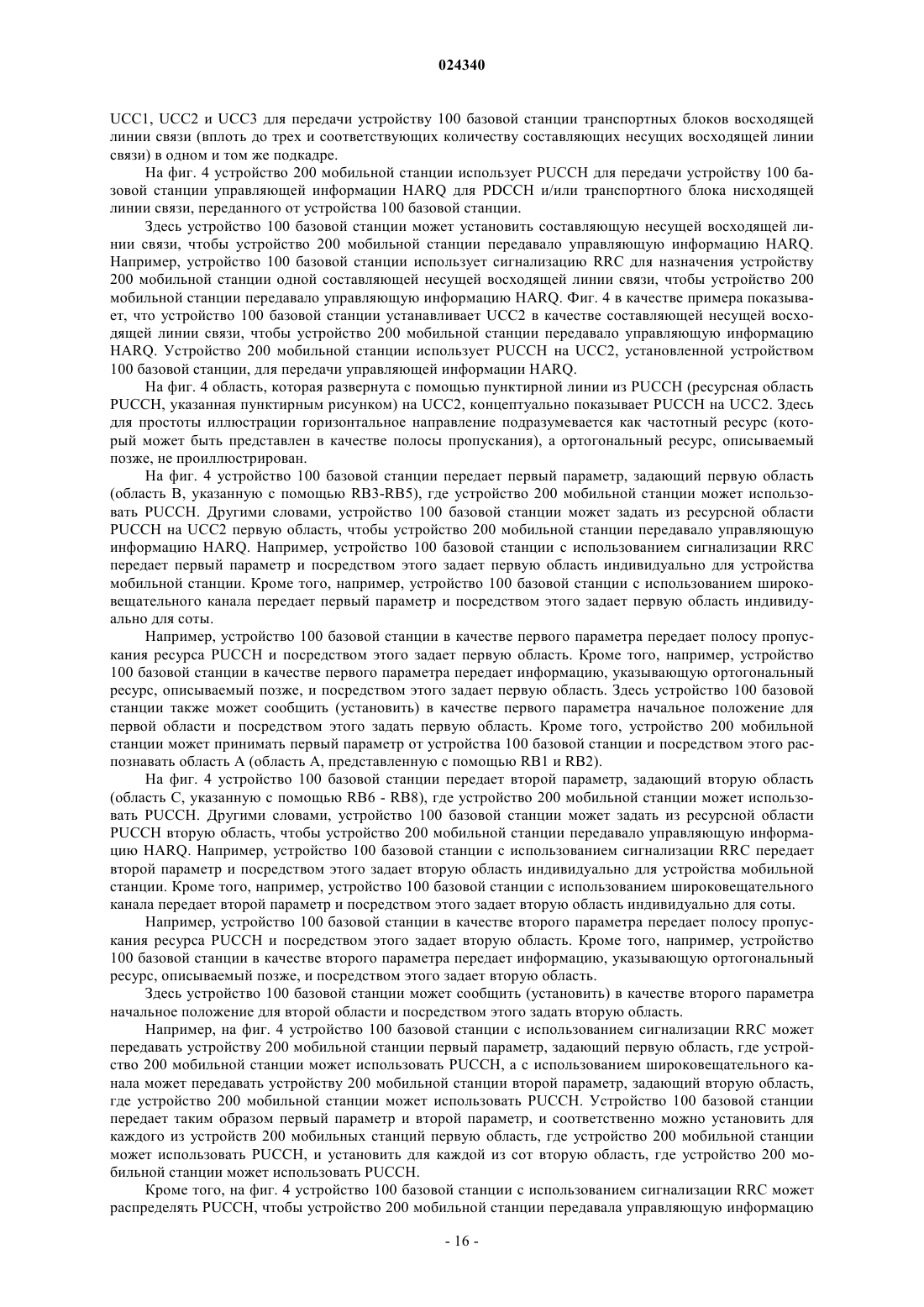

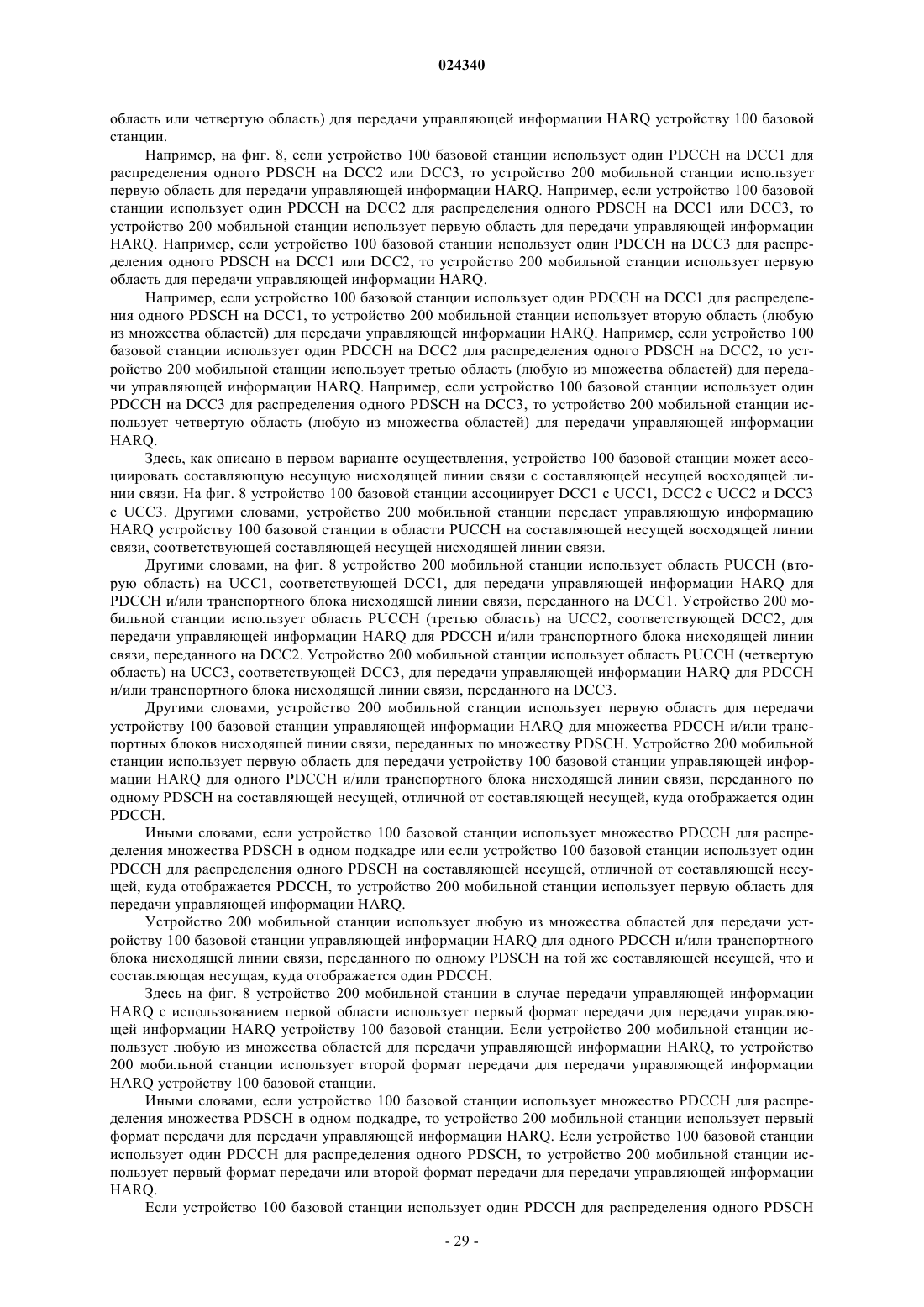

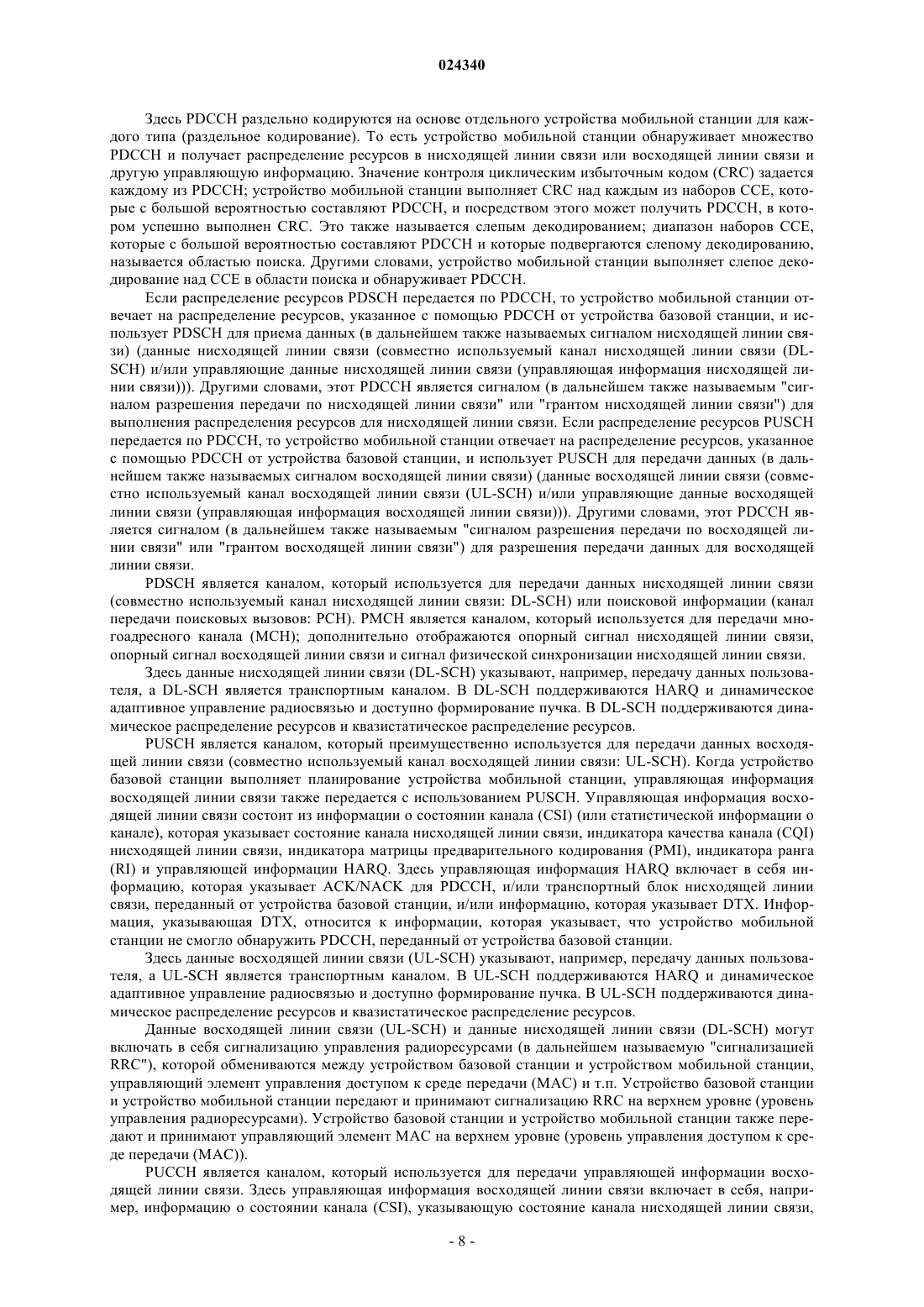

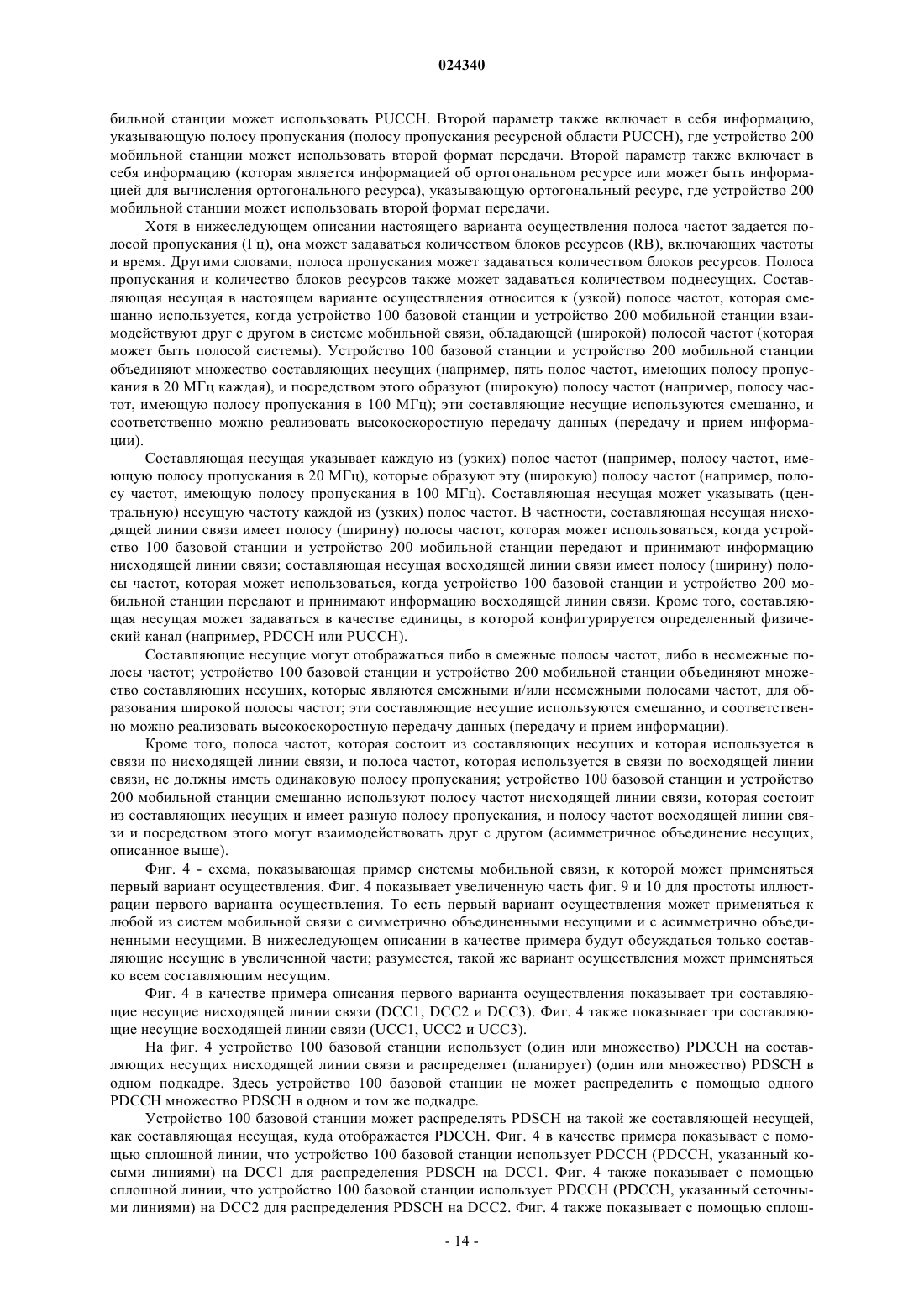

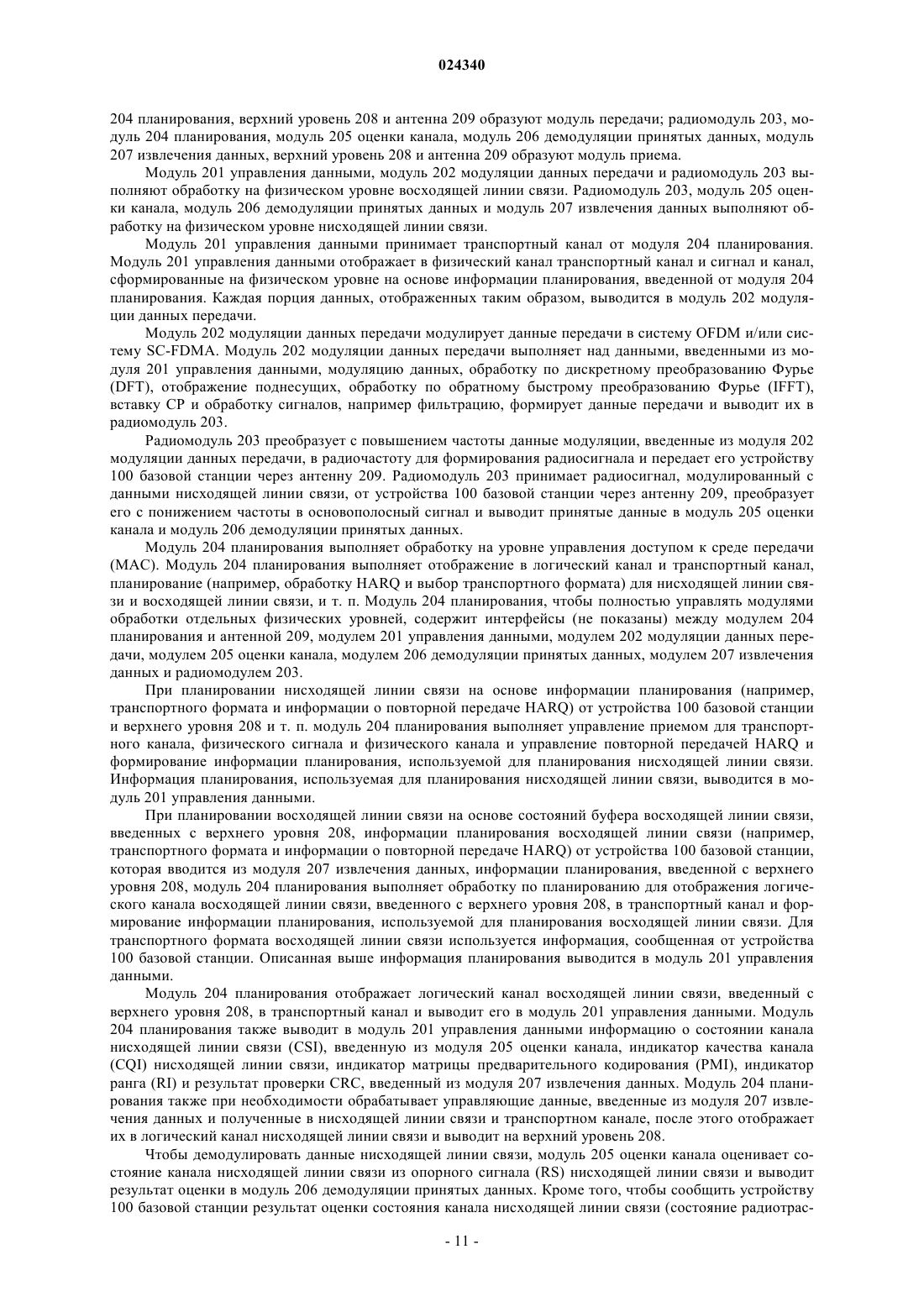

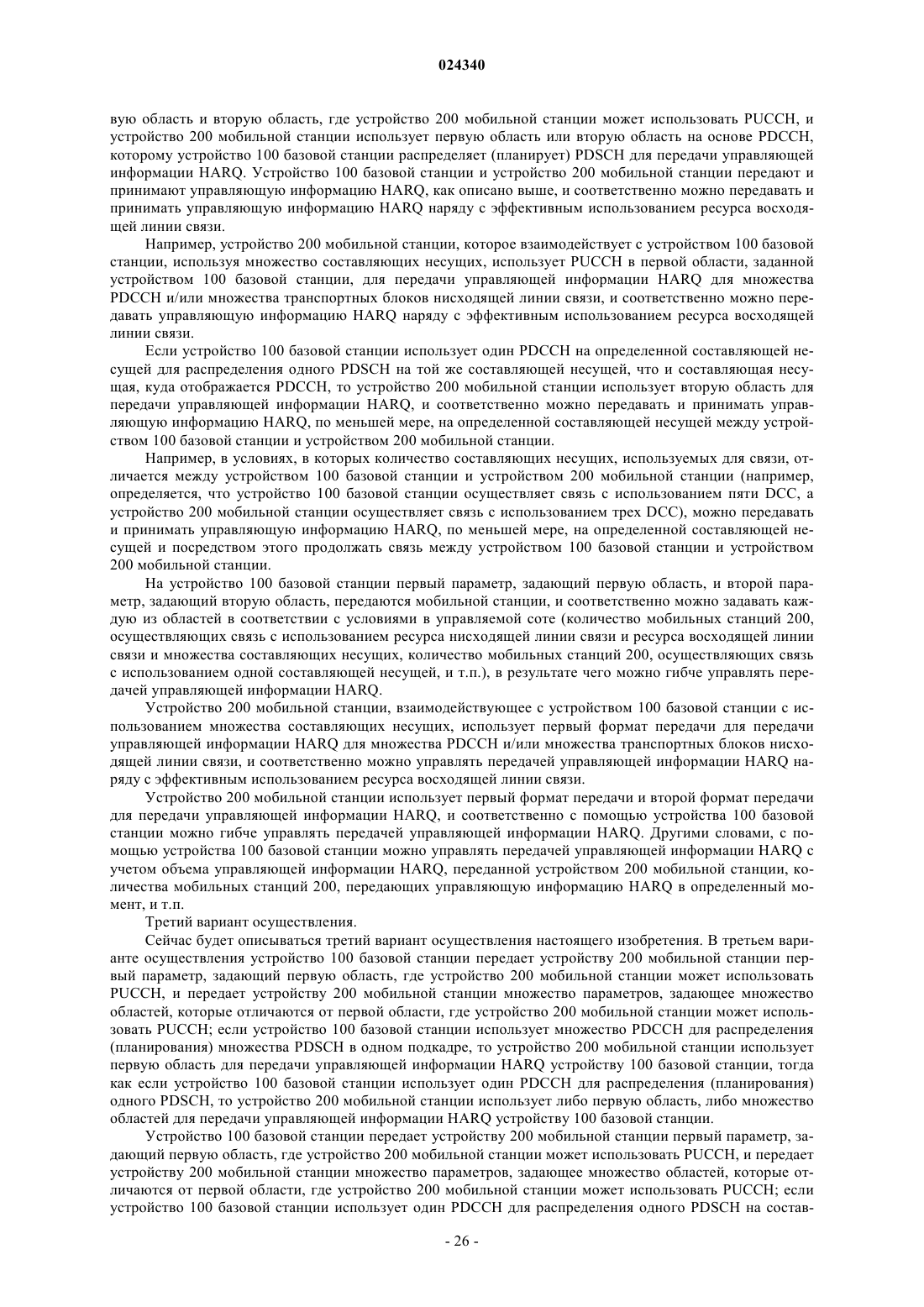

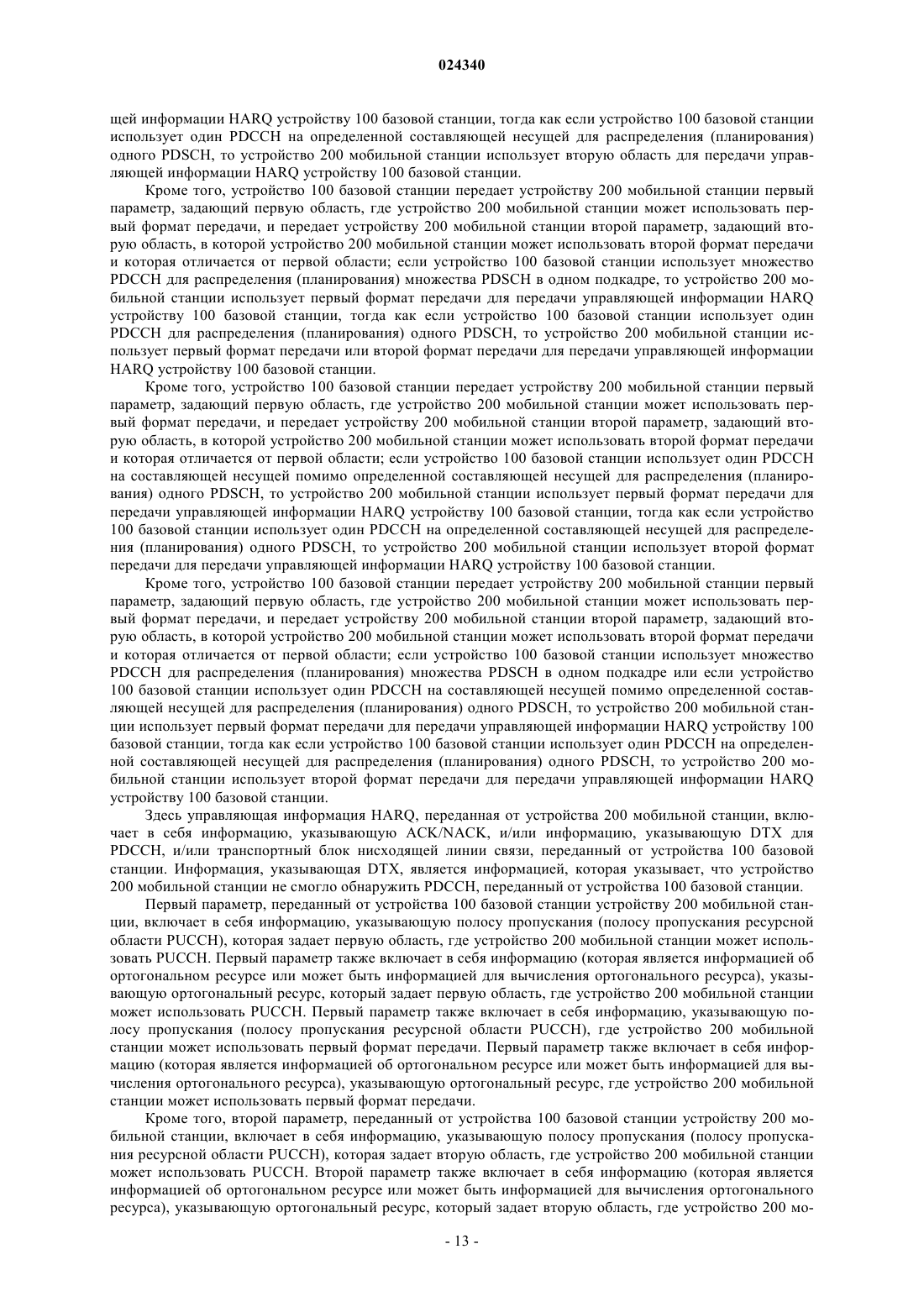

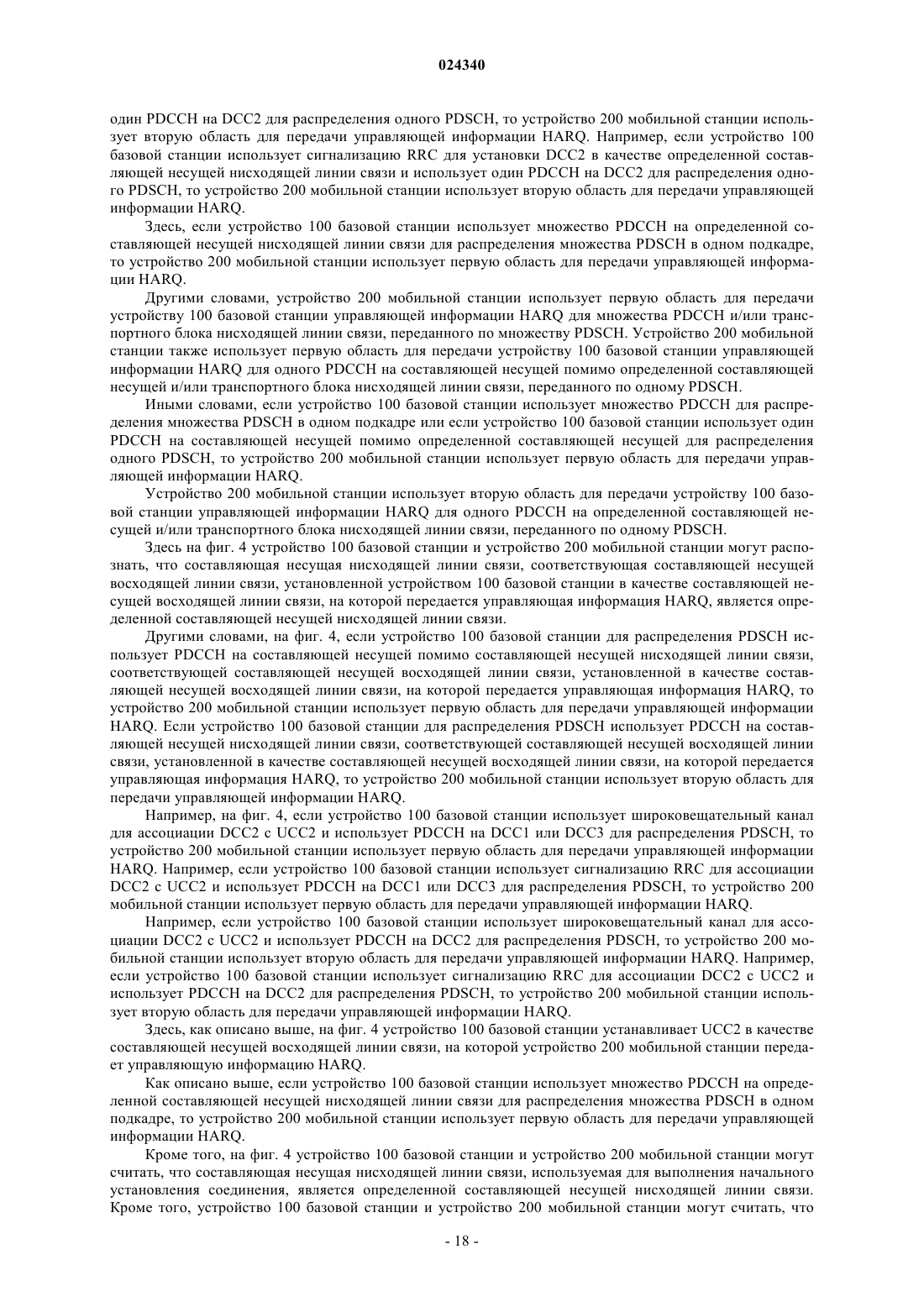

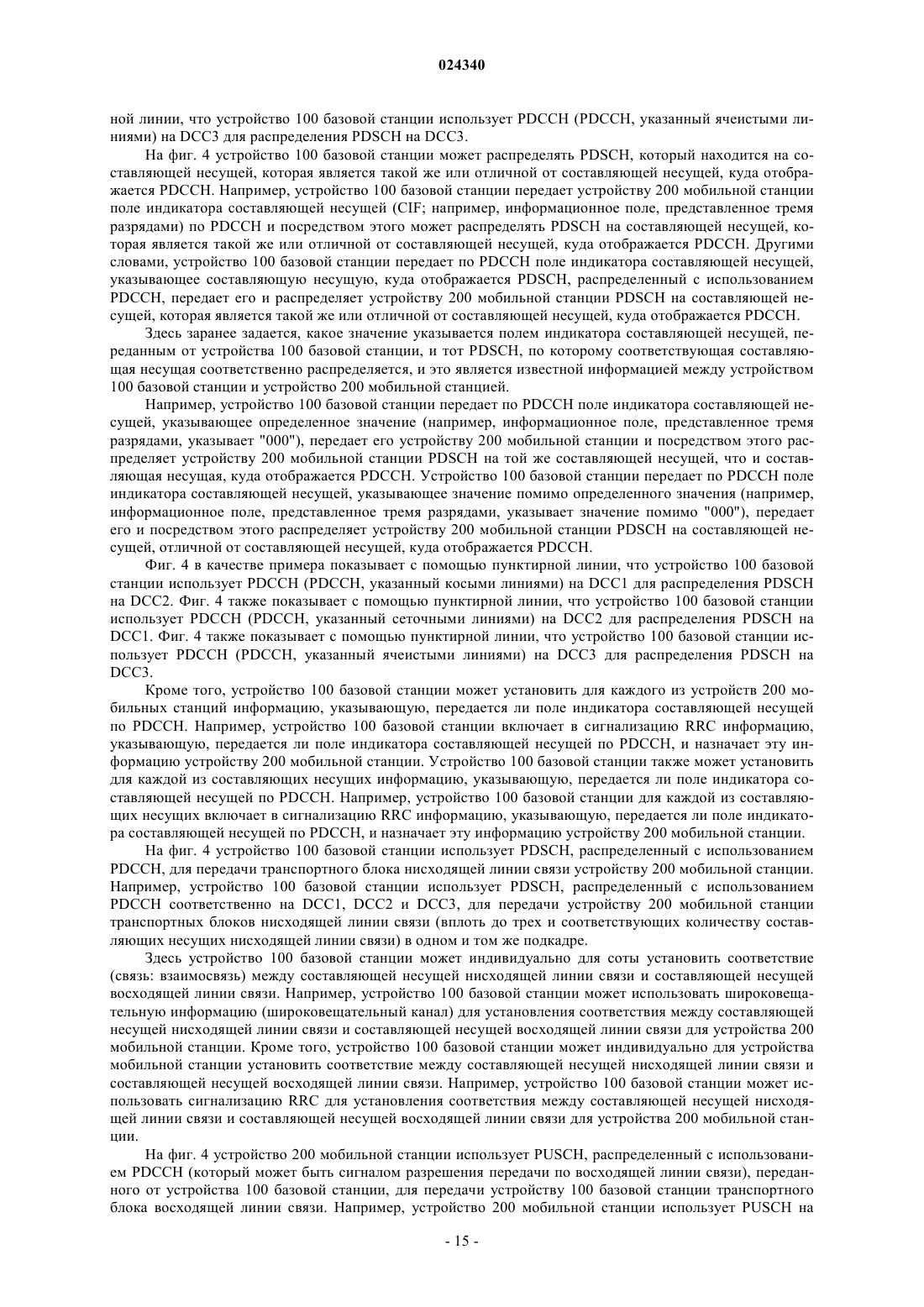

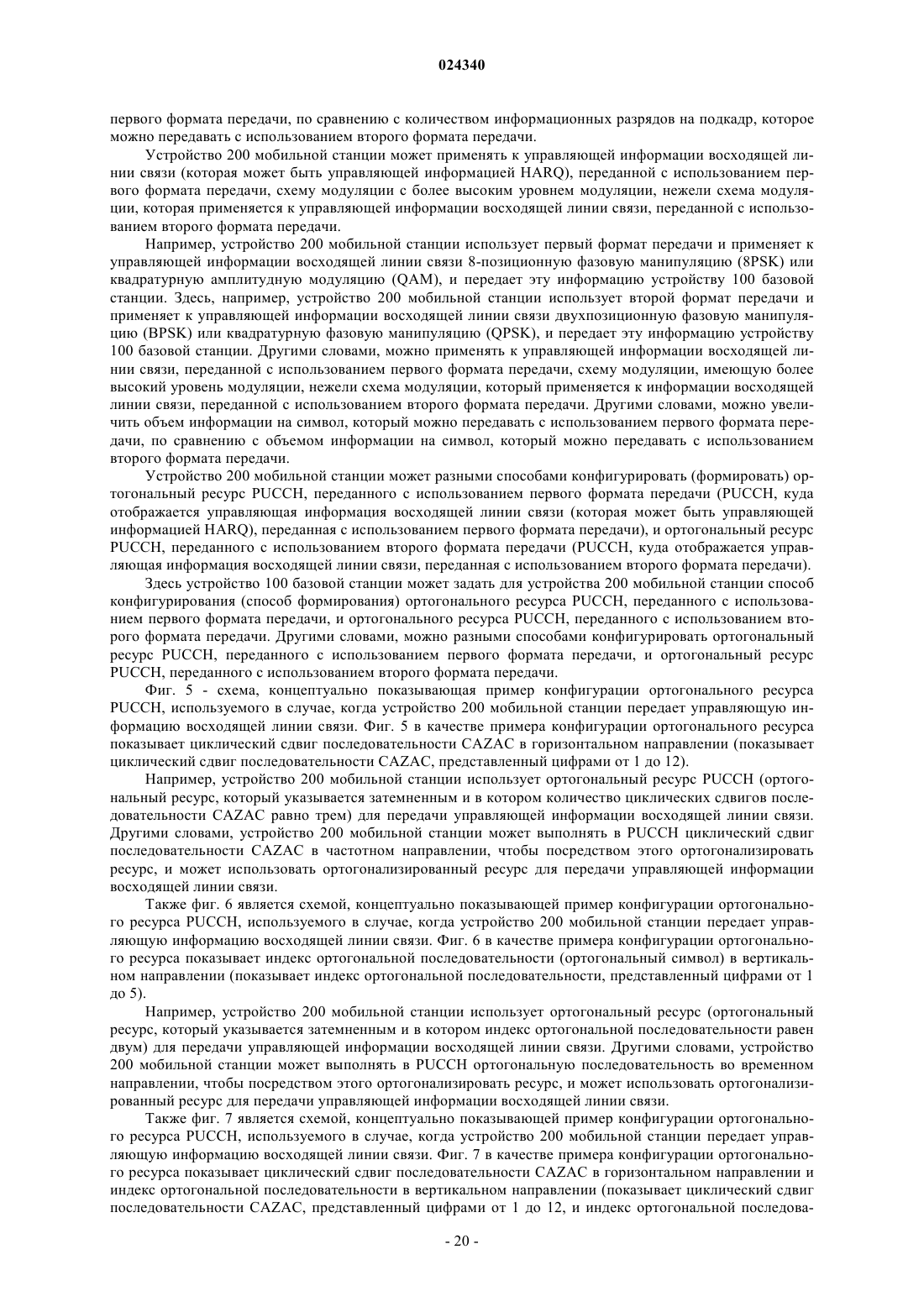

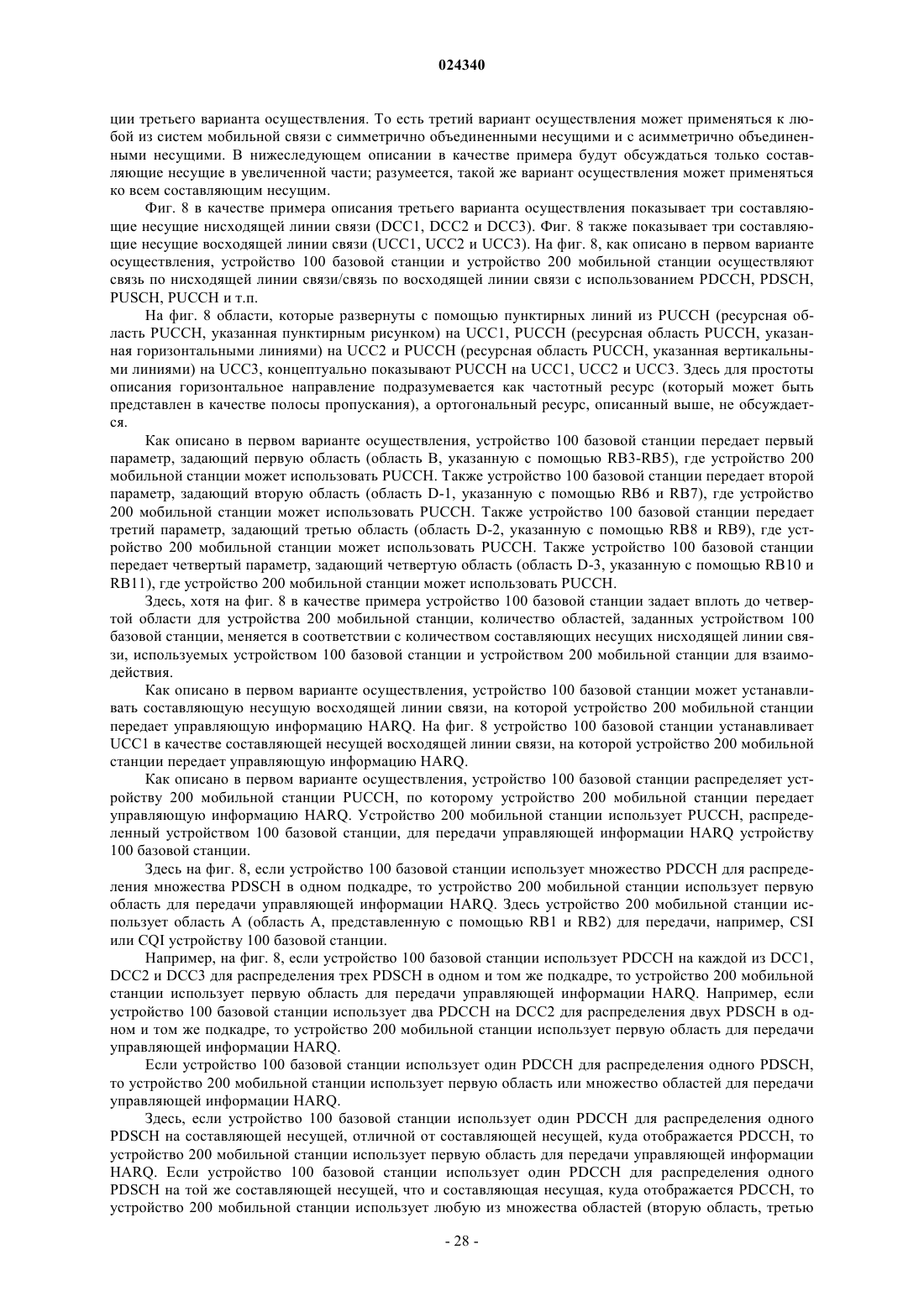

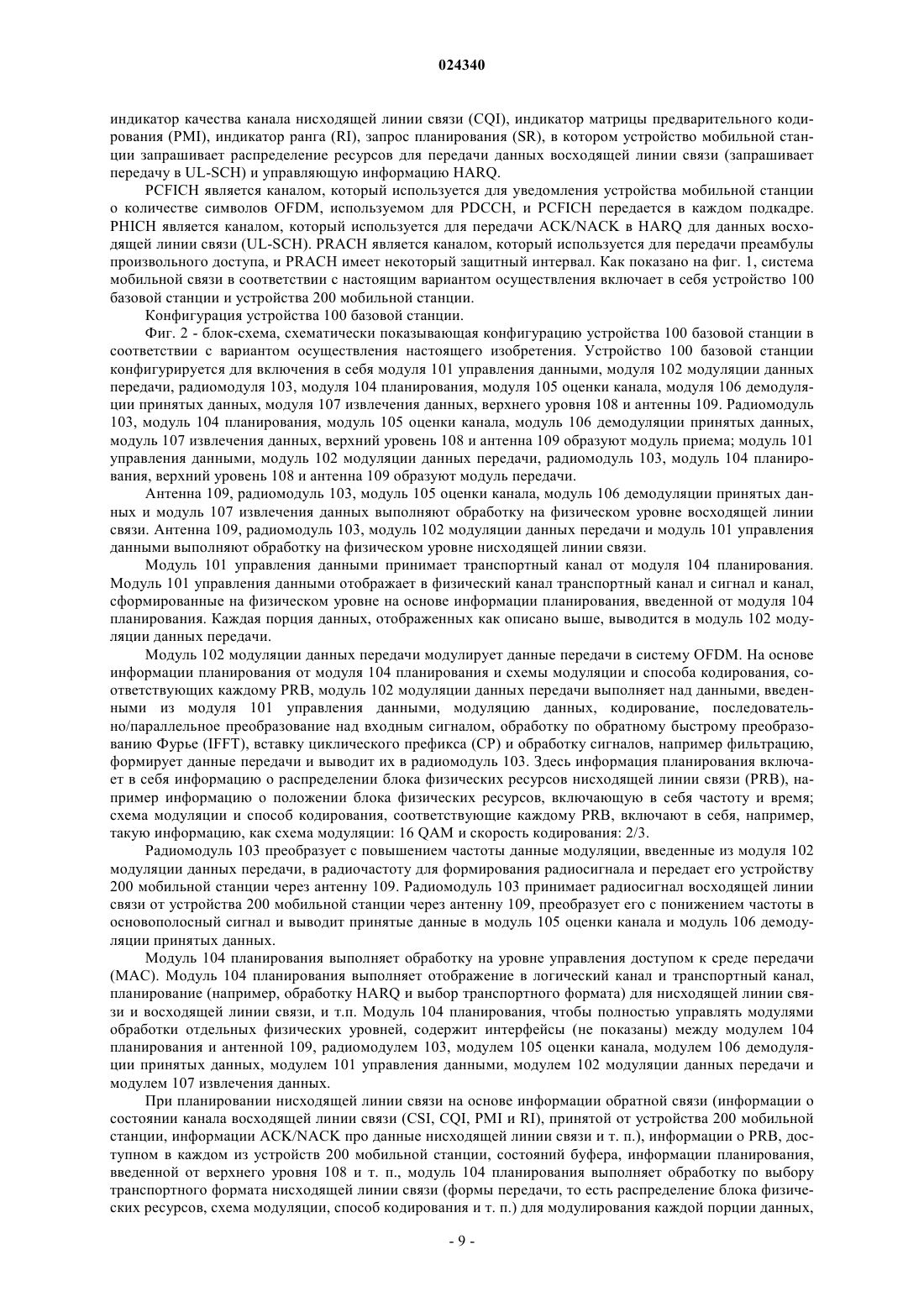

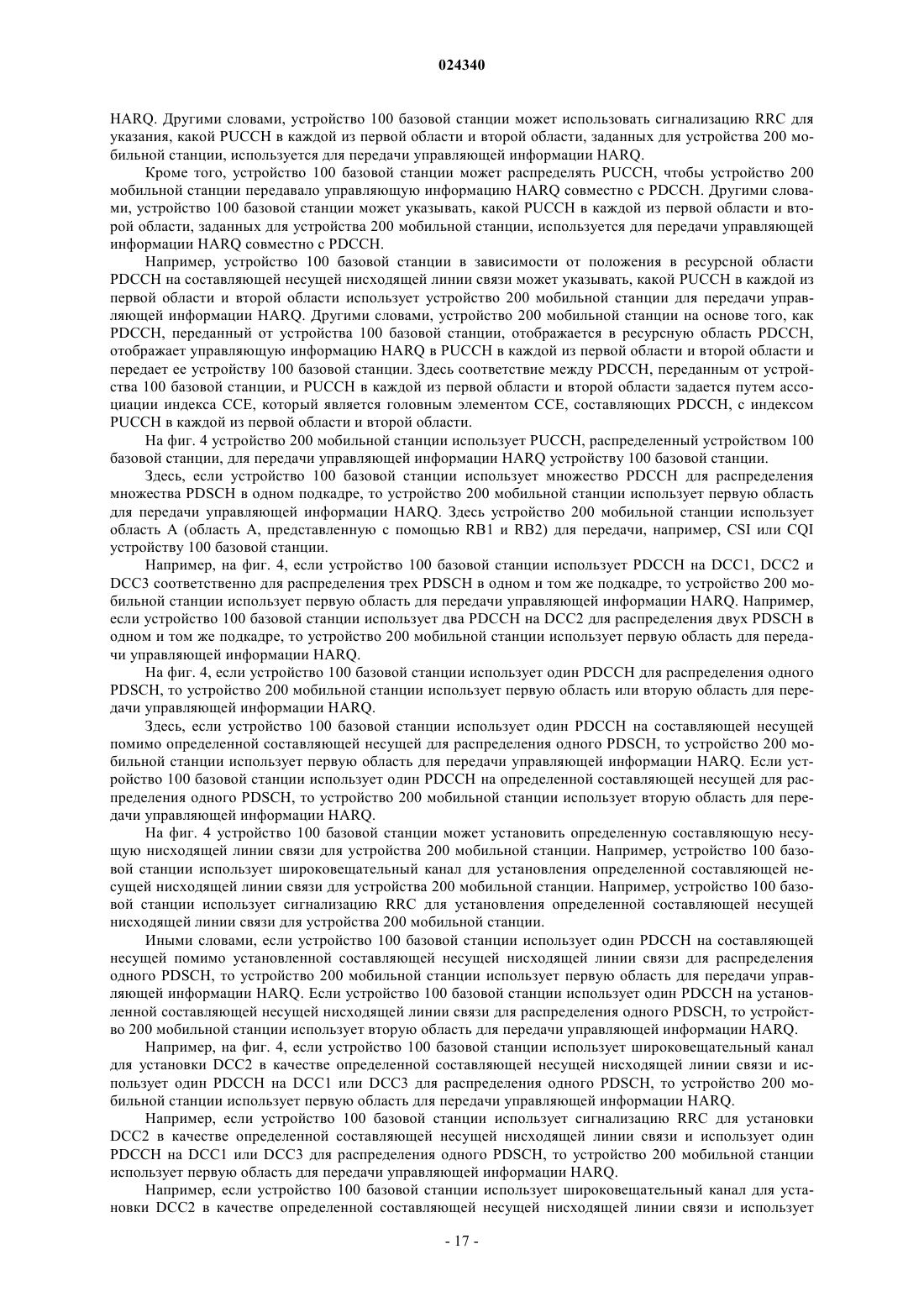

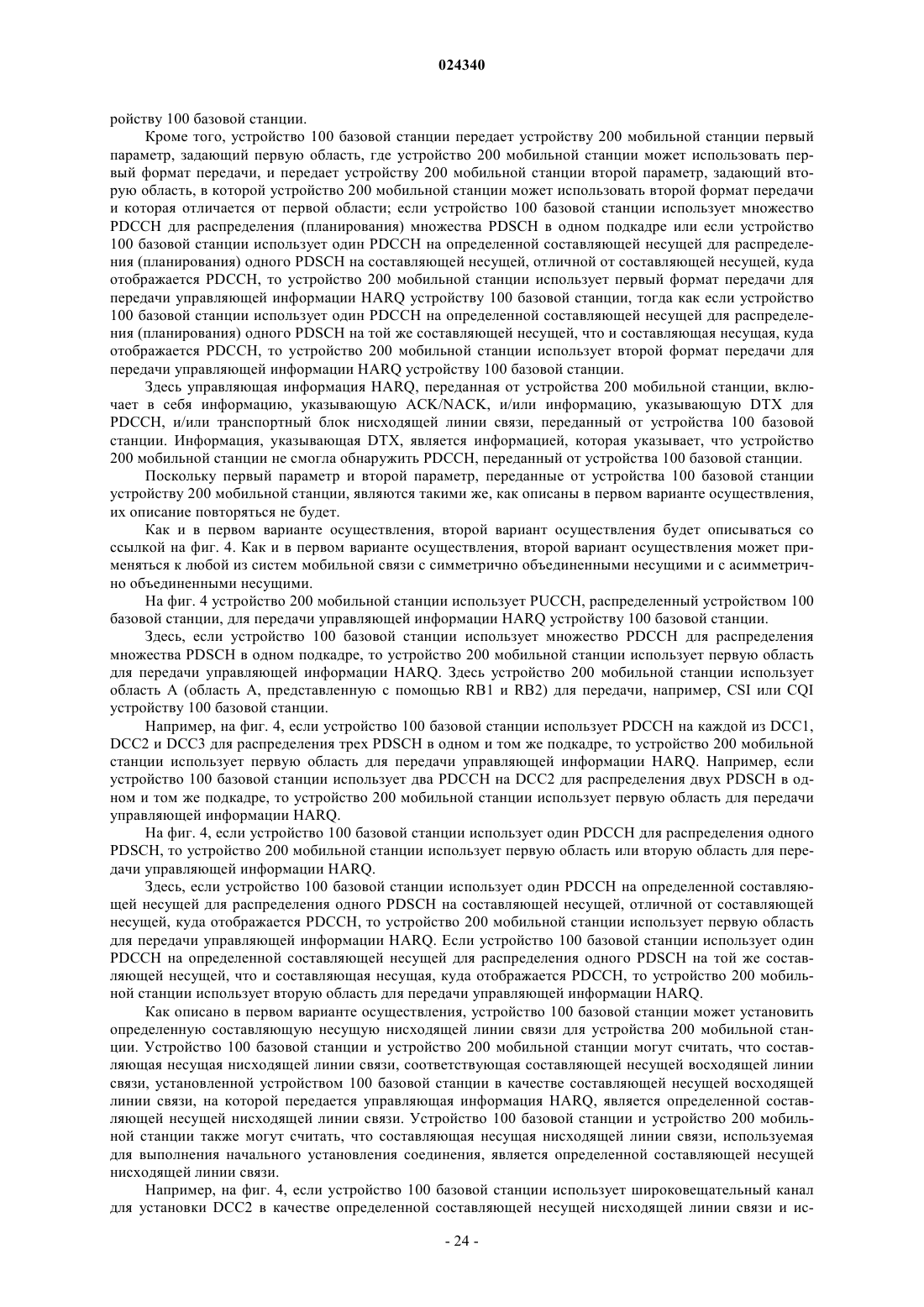

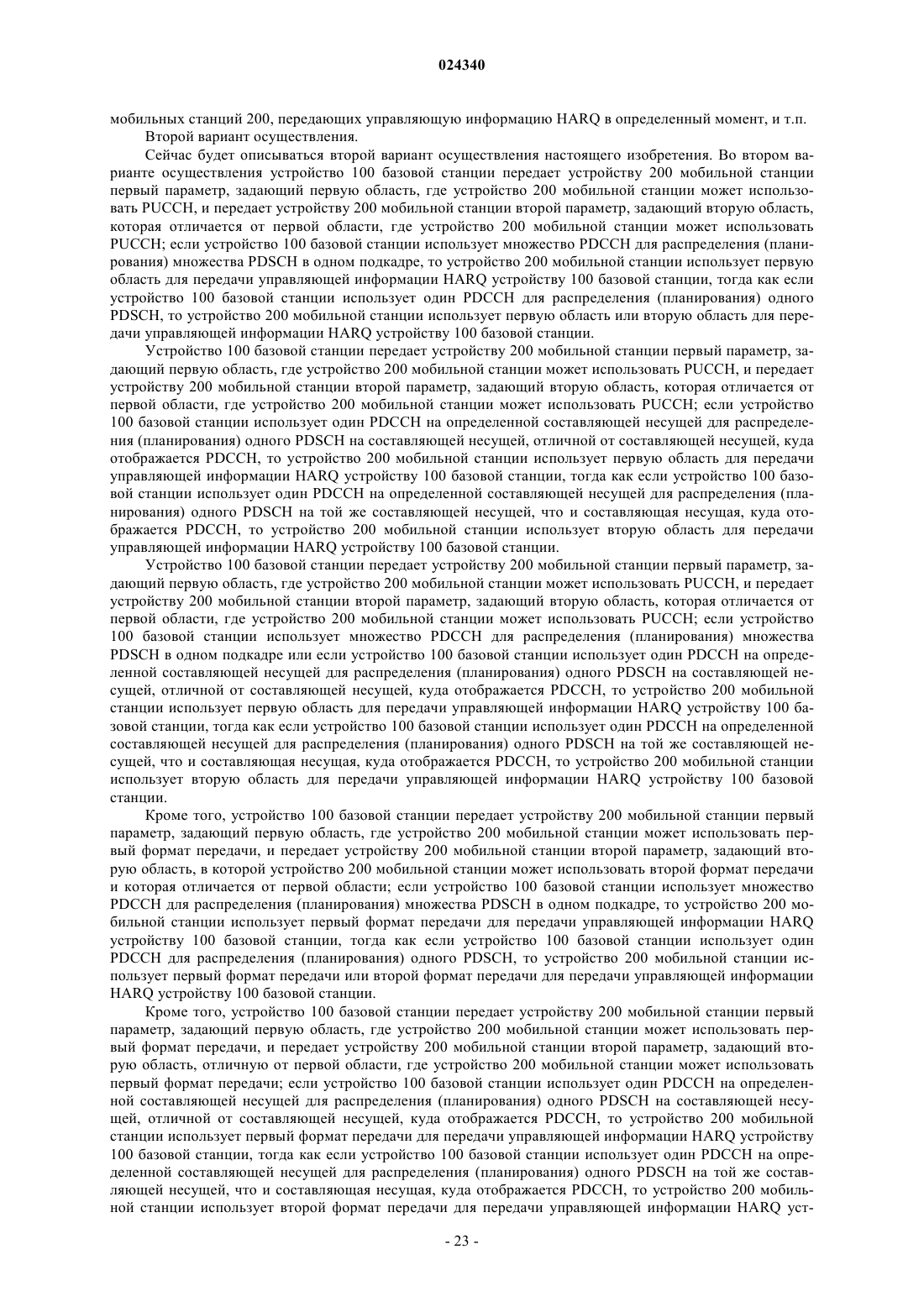

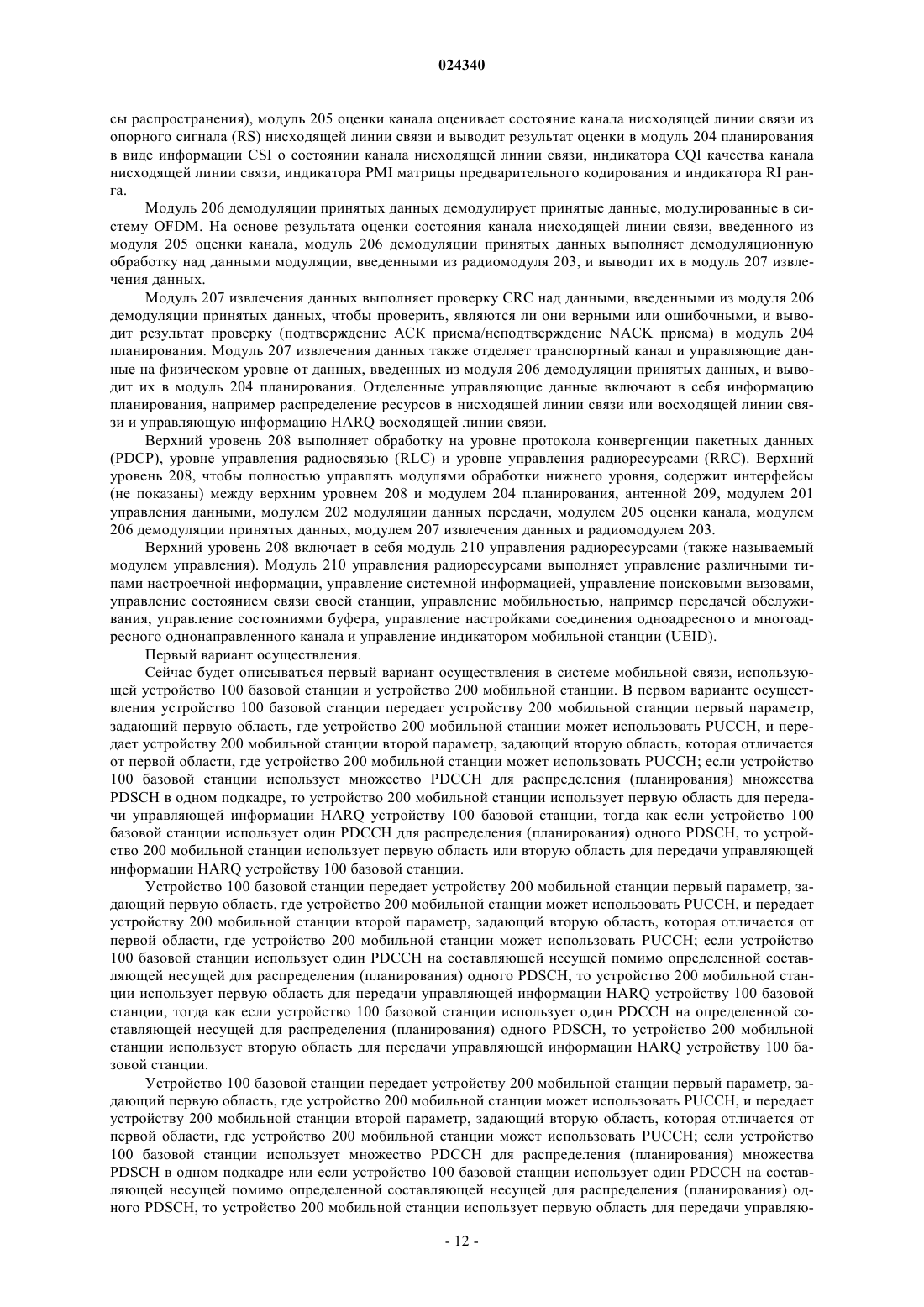

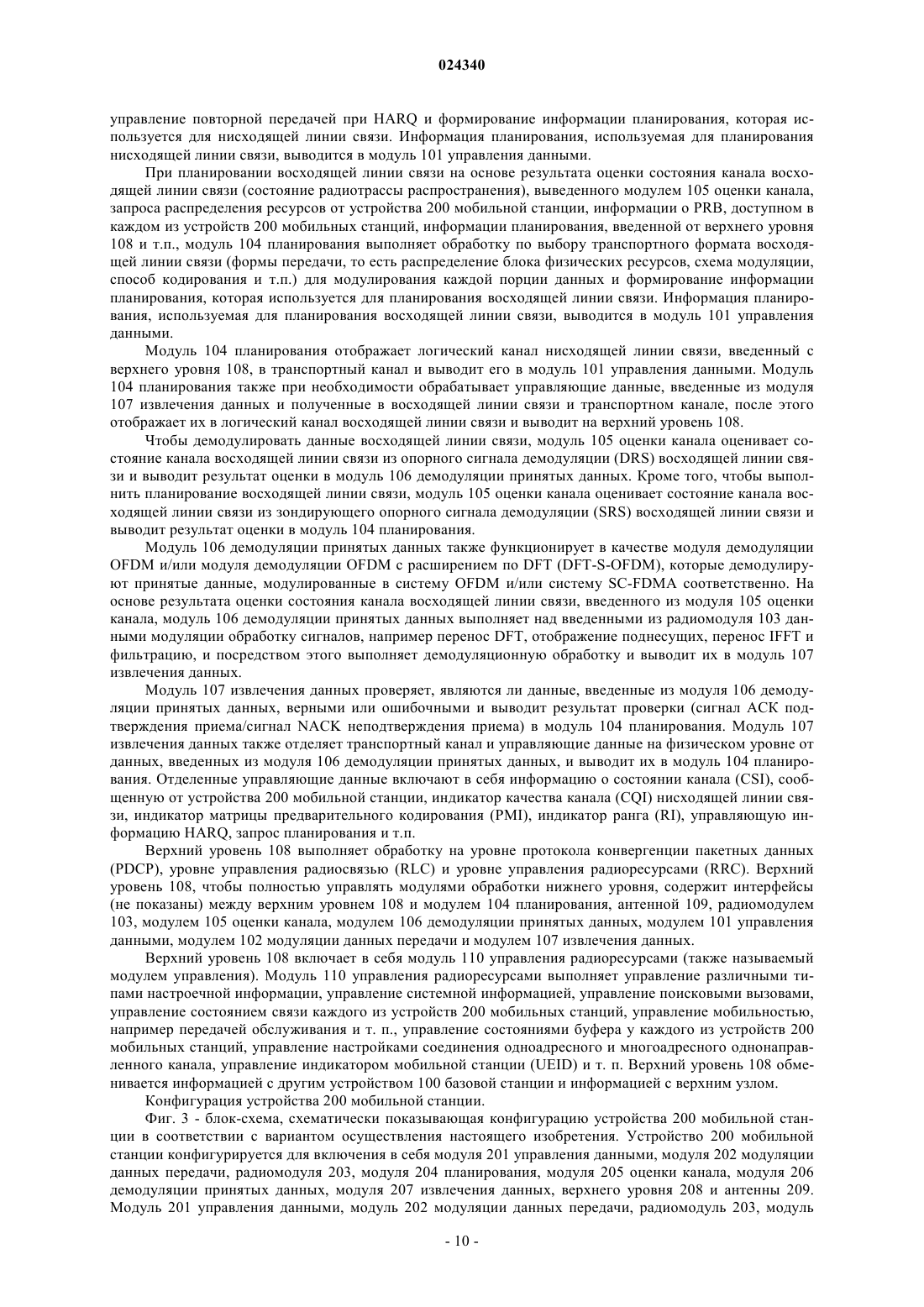

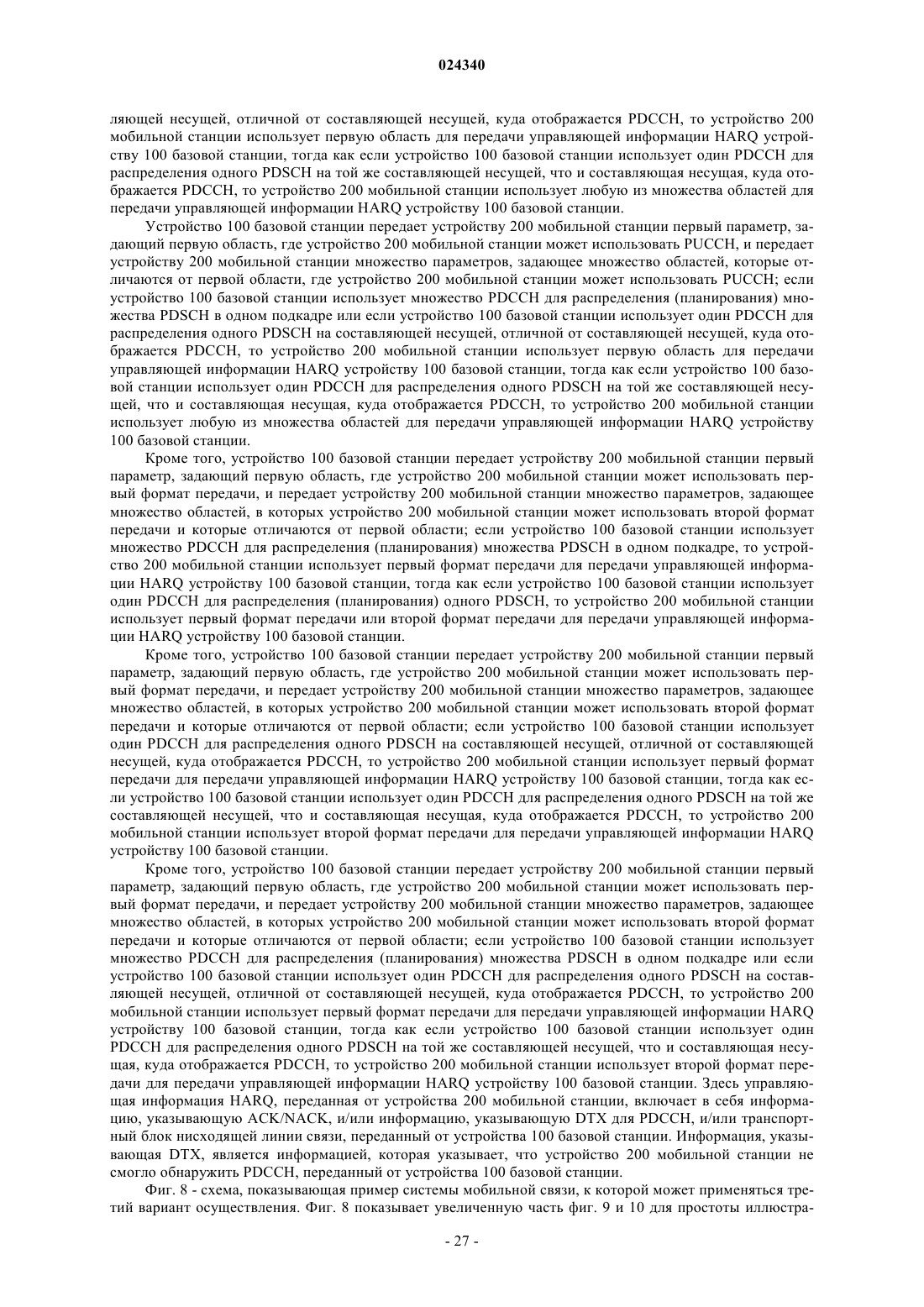

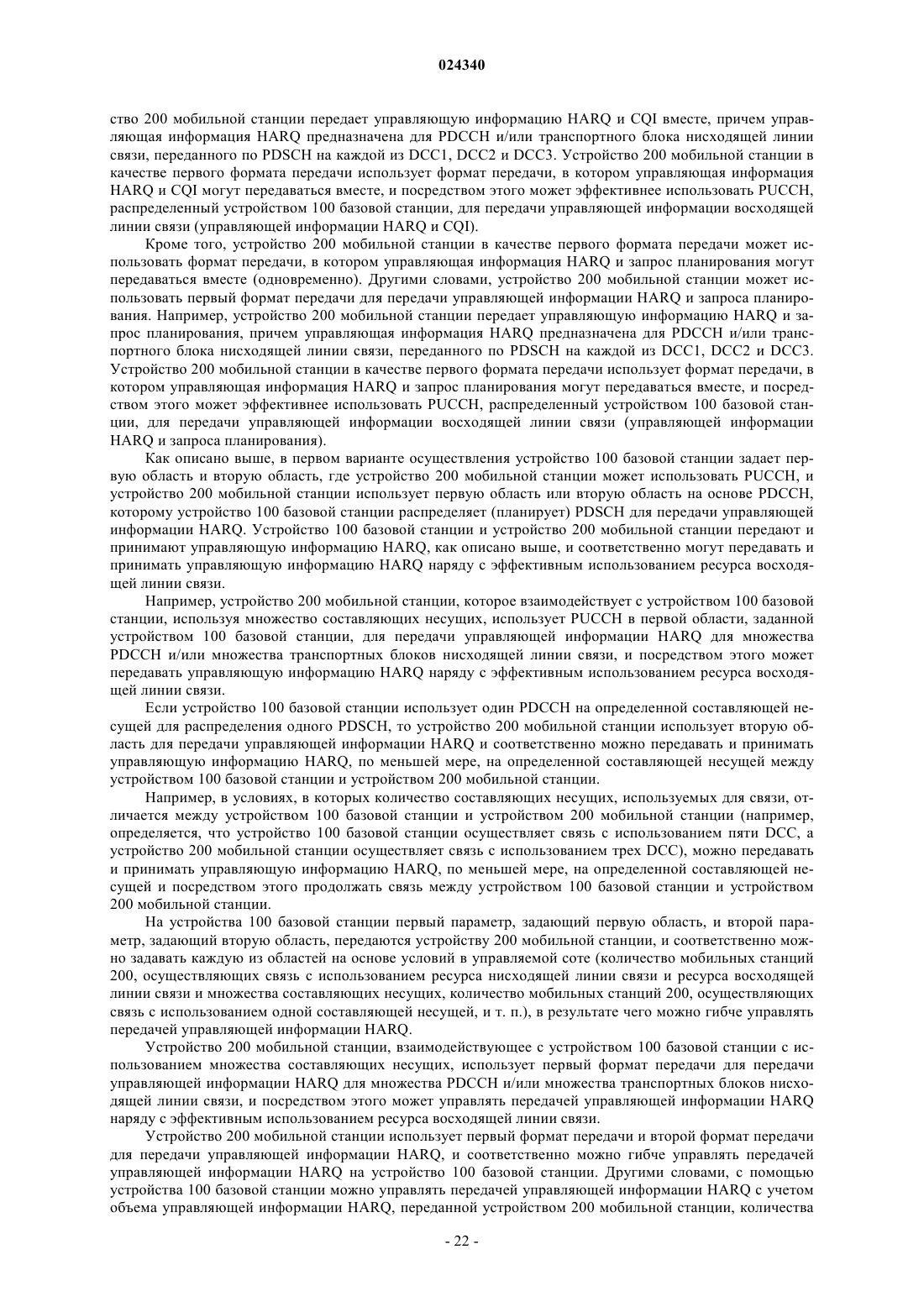

СПОСОБ СВЯЗИ, УСТРОЙСТВО МОБИЛЬНОЙ СТАНЦИИ, УСТРОЙСТВО БАЗОВОЙ СТАНЦИИ И СИСТЕМА МОБИЛЬНОЙ СВЯЗИ Если устройство базовой станции и устройство мобильной станции используют множество составляющих несущих для связи друг с другом, то они эффективно передают и принимают управляющую информацию о HARQ. Пытаются декодировать по меньшей мере один физический канал управления нисходящей линии связи по меньшей мере на первой составляющей несущей нисходящей линии связи, и, если обнаруживается один физический канал управления нисходящей линии связи, соответствующий передаче одного физического совместно используемого канала нисходящей линии связи на второй составляющей несущей нисходящей линии связи помимо первой составляющей несущей нисходящей линии связи, то управляющая информация о HARQ передается устройству базовой станции с использованием первого ресурса физического канала управления восходящей линии связи, тогда как если обнаруживается один физический канал управления нисходящей линии связи, соответствующий передаче одного физического совместно используемого канала нисходящей линии связи на первой составляющей несущей нисходящей линии связи, то управляющая информация о HARQ передается устройству базовой станции с использованием второго ресурса физического канала управления восходящей линии связи.(71)(73) Заявитель и патентовладелец: ШАРП КАБУСИКИ КАЙСЯ (JP) Область техники, к которой относится изобретение Настоящее изобретение относится к системе мобильной связи, включающей в себя устройство базовой станции и устройство мобильной станции, и к способу связи. Уровень техники Проект партнерства третьего поколения (3GPP) является проектом, который обсуждает и готовит спецификации системы мобильной связи на основе сети, выделенной из широкополосного коллективного доступа с кодовым разделением каналов (W-CDMA) и глобальной системы мобильной связи (GSM). В 3GPP система W-CDMA стандартизована в качестве системы сотовой мобильной связи третьего поколения, и услуги запускаются последовательно. Кроме того, также стандартизован высокоскоростной пакетный доступ нисходящей линии связи (HSDPA), имеющий более высокую скорость связи, и его услуга запускается. В 3GPP проводится исследование в части развития технологии радиодоступа третьего поколения (в дальнейшем называемой "Системой долгосрочного развития (LTE)" или "Усовершенствованным универсальным наземным радиодоступом (EUTRA)") и системы мобильной связи, осуществляющей более высокоскоростную передачу и прием данных с использованием более широкой полосы частот (в дальнейшем называемой "Расширенной системой долгосрочного развития (LTE-A)" или "AdvancedEUTRA"). В качестве системы связи в LTE проводится изучение способа коллективного доступа с ортогональным частотным разделением каналов (OFDMA), в котором ортогональные друг другу поднесущие используются для выполнения мультиплексирования пользователей, и способа коллективного доступа с разделением каналов по частоте на одной несущей (SC-FDMA). То есть на нисходящей линии связи предлагается способ OFDMA, который является способом связи с несколькими несущими, а на восходящей линии связи предлагается способ SC-FDMA, который является способом связи с одной несущей. С другой стороны, в качестве системы связи в LTE-A проводится изучение способа OFDMA на нисходящей линии связи и внедрения кластерного коллективного доступа с разделением каналов по частоте на одной несущей (кластерный SC-FDMA, также называемый DFT-s-OFDM с управлением разделения спектра или OFDM с предварительным кодированием DFT) на восходящей линии связи, в дополнение к способу SC-FDMA. Здесь способ SC-FDMA и способ кластерного SC-FDMA, которые предлагаются в качестве способа связи по восходящей линии связи в LTE и LTE-A, отличаются тем, что благодаря характеристике способа связи с одной несущей (благодаря характеристике одной несущей) можно пресечь низкое отношение пиковой мощности к средней мощности (PAPR: мощность передачи), когда передаются данные (информация). Хотя полоса частот, используемая в обычной системе мобильной связи, является смежной, в LTE-A рассматривается смешанное использование множества смежных и/или несмежных полос частот (в дальнейшем называемое "Составляющей несущей (СС)" или "Несущей составляющей (СС)") для воздействия на полосы частот как на одну полосу частот (широкую полосу частот) (Объединение полос частот: также называется объединением несущих, объединением спектров, объединением частот или т. п.). Кроме того,также предлагается сделать полосу частот, используемую в связи по нисходящей линии связи, отличающейся по ширине полосы частот от полосы частот, используемой в связи по восходящей линии связи,чтобы устройство базовой станции и устройство мобильной станции гибче использовали широкую полосу частот для взаимодействия друг с другом (Асимметричное объединение полос частот: асимметричное объединение несущих) (непатентный документ 1). Фиг. 9 - схема, иллюстрирующая систему мобильной связи с объединенными несущими по традиционной технологии. То, что полоса частот, используемая в связи по нисходящей линии связи (DL), и полоса частот, используемая в связи по восходящей линии связи (UL), имеют одинаковую полосу пропускания, как показано на фиг. 9, также называется симметричным объединением полос частот. Как показано на фиг. 9, устройство базовой станции и устройство мобильной станции смешанно используют множество составляющих несущих, которые являются смежными и/или несмежными полосами частот, и соответственно они могут взаимодействовать друг с другом в широкой полосе частот, состоящей из множества составляющих несущих. Фиг. 9 в качестве примера показывает, что полоса частот (также называемая полосой системы в DL или полосой пропускания системы в DL), используемая в связи по нисходящей линии связи, имеющей полосу пропускания в 100 МГц, состоит из пяти составляющих несущих нисходящей линии связи (DCC1: составляющая несущая 1 нисходящей линии связи, DCC2, DCC3, DCC4 и DCC5), причем каждая имеет полосу пропускания в 20 МГц. Фиг. 9 в качестве примера также показывает, что полоса частот (также называемая полосой системы в UL или полосой пропускания системы вUL), используемая в связи по восходящей линии связи, имеющей полосу пропускания 100 МГц, состоит из пяти составляющих несущих восходящей линии связи (UCC1: составляющая несущая 1 восходящей линии связи, UCC2, UCC3, UCC4 и UCC5), причем каждая имеет полосу пропускания в 20 МГц. Как показано на фиг. 9, в каждую из составляющих несущих нисходящей линии связи отображаются каналы нисходящей линии связи, например физический канал управления нисходящей линии связи(PDCCH) и физический совместно используемый канал нисходящей линии связи (PDSCH). Устройство базовой станции распределяет устройству мобильной станции, использующему PDCCH, управляющую информацию (например, информацию о распределении ресурсов, информацию о схеме модуляции и ко-1 024340 дирования (MCS), информацию по обработке гибридного автоматического запроса на повторение(HARQ) для передачи транспортного блока нисходящей линии связи, который передается с использованием PDSCH) и передает устройству мобильной станции транспортный блок нисходящей линии связи с использованием PDSCH. Другими словами, на фиг. 9 устройство базовой станции может передавать устройству мобильной станции вплоть до пяти транспортных блоков нисходящей линии связи в одном и том же подкадре. В каждую из составляющих несущих восходящей линии связи отображаются каналы восходящей линии связи, например физический канал управления восходящей линии связи (PUCCH) и физический совместно используемый канал восходящей линии связи (PUSCH). Устройство мобильной станции использует PUCCH и/или PUSCH для передачи устройству базовой станции управляющей информации восходящей линии связи (UCI), например управляющей информации HARQ (в дальнейшем описанной как управляющая информация HARQ), информации о состоянии канала и запроса планирования. Здесь управляющая информация HARQ включает в себя информацию, которая указывает подтверждение приема/неподтверждение приема (ACK/NACK, АСК или NACK) для PDCCH и/или транспортного блока нисходящей линии связи, и/или информацию, которая указывает прерывистую передачу (DTX). Информация, указывающая DTX, является информацией, которая указывает, что устройство мобильной станции не смогло обнаружить PDCCH, переданный от устройства базовой станции. Здесь на фиг. 9 могут присутствовать составляющие несущие нисходящей линии связи/восходящей линии связи, куда не отображается никакой из каналов нисходящей линии связи/восходящей линии связи, например PDCCH, PDSCH, PUCCH и PUSCH. Также фиг. 10 является схемой, иллюстрирующей систему мобильной связи с асимметрично объединенными несущими по традиционной технологии. Как показано на фиг. 10, в устройстве базовой станции и устройстве мобильной станции полоса частот, используемая в связи по нисходящей линии связи,отличается по полосе пропускания от полосы частот, используемой в связи по восходящей линии связи,и устройство базовой станции и устройство мобильной станции смешанно используют составляющие несущие, которые являются смежными и/или несмежными полосами частот, образующими эти полосы частот, и могут взаимодействовать друг с другом в широкой полосе частот. Фиг. 10 в качестве примера показывает, что полоса частот, используемая в связи по нисходящей линии связи, имеющей полосу пропускания в 100 МГц, состоит из пяти составляющих несущих нисходящей линии связи (DCC1, DCC2,DCC3, DCC4 и DCC5), причем каждая имеет полосу пропускания в 20 МГц. Фиг. 10 также показывает,что полоса частот, используемая в связи по восходящей линии связи, имеющей полосу пропускания в 40 МГц, состоит из двух составляющих несущих восходящей линии связи (UCC1 и UCC2), причем каждая имеет полосу пропускания в 20 МГц. На фиг. 10 канал нисходящей линии связи/восходящей линии связи отображается в каждую из составляющих несущих нисходящей линии связи/восходящей линии связи, и устройство базовой станции использует PDCCH для распределения PDSCH устройству мобильной станции и использует PDSCH для передачи устройству мобильной станции транспортного блока нисходящей линии связи. Другими словами, на фиг. 10 устройство базовой станции может передавать устройству мобильной станции вплоть до пяти транспортных блоков нисходящей линии связи в одном и том же подкадре. Кроме того, устройство мобильной станции использует PUCCH и/или PUSCH для передачи устройству базовой станции управляющей информации восходящей линии связи, например управляющей информации HARQ, информации о состоянии канала и запроса планирования. В LTE-A предлагается способ распределения, в котором устройство базовой станции используетPDCCH на составляющей несущей нисходящей линии связи для распределения PDSCH устройству мобильной станции (непатентный документ 2). Фиг. 11 - схема, иллюстрирующая пример способа использования PDCCH для распределенияPDSCH по традиционной технологии. Фиг. 11 показывает часть (часть DCC1, DCC2 и DCC3) составляющей несущей нисходящей линии связи на фиг. 9 и 10. Как показано на фиг. 11, устройство базовой станции использует множество PDCCH на одной составляющей несущей нисходящей линии связи, и посредством этого может распределять множество PDSCH устройству мобильной станции в одном и том же подкадре. Фиг. 11 в качестве примера показывает, что устройство базовой станции использует три PDCCH(PDCCH, соответственно указанные косыми линиями, сеточными линиями и ячеистыми линиями) наPDCCH, указанного косыми линиями, PDSCH на DCC2 распределяется с помощью PDCCH, указанного сеточными линиями, и PDSCH на DCC3 распределяется с помощью PDCCH, указанного ячеистыми линиями). Устройство базовой станции использует PDSCH на DCC1, DCC2 и DCC3 и посредством этого может передавать устройству мобильной станции вплоть до трех транспортных блоков нисходящей линии связи в одном и том же подкадре. Непатентный документ 1: "Carrier aggregation in LTE-Advanced", заседание 53bis WG1 RAN TSG 3GPP, R1-082468, 30 июня-4 июля 2008 г. Непатентный документ 2: "PDCCH Design of Carrier Aggregation", заседание 57 WG1 RAN TSG 3GPP, R1-091829, 4-8 мая 2009 г. Раскрытие изобретения Однако, в традиционной технологии, когда устройство базовой станции и устройство мобильной станции передают и принимают управляющую информацию HARQ, они неэффективно используют радиоресурсы. Настоящее изобретение создано в связи с вышеупомянутыми условиями и имеет целью предоставить способ связи, устройство мобильной станции, устройство базовой станции и систему мобильной связи, в которой, если устройство базовой станции и устройство мобильной станции смешанно используют составляющие несущие для взаимодействия друг с другом в широкой полосе частот, они могут использовать радиоресурсы эффективно для передачи и приема управляющей информации HARQ.(1) Чтобы достичь вышеупомянутой цели, настоящее изобретение принимает следующие меры. А именно способ связи из настоящего изобретения является способом связи устройства мобильной станции, которое использует множество составляющих несущих для связи с устройством базовой станции, и включает в себя этапы: попытки декодировать физический канал управления нисходящей линии связи,переданный устройством базовой станции на первой составляющей несущей нисходящей линии связи; передачи управляющей информации о HARQ устройству базовой станции, используя первый ресурс физического канала управления восходящей линии связи, если обнаруживается один физический канал управления нисходящей линии связи, соответствующий передаче одного физического совместно используемого канала нисходящей линии связи на второй составляющей несущей нисходящей линии связи помимо первой составляющей несущей нисходящей линии связи; и передачи управляющей информации оHARQ устройству базовой станции, используя второй ресурс физического канала управления восходящей линии связи, если обнаруживается один физический канал управления нисходящей линии связи,соответствующий передаче одного физического совместно используемого канала нисходящей линии связи на первой составляющей несущей нисходящей линии связи.(2) В способе связи из настоящего изобретения, если обнаруживается множество физических каналов управления нисходящей линии связи, соответствующее передаче множества физических совместно используемых каналов нисходящей линии связи, то управляющая информация о HARQ передается устройству базовой станции с использованием первого ресурса физического канала управления восходящей линии связи.(3) Способ связи из настоящего изобретения является способом связи устройства мобильной станции, которое использует множество составляющих несущих для связи с устройством базовой станции,содержащим этапы: попытки декодировать физический канал управления нисходящей линии связи, переданный устройством базовой станции на первой составляющей несущей нисходящей линии связи; передачи управляющей информации о HARQ устройству базовой станции, используя первый формат передачи, если обнаруживается один физический канал управления нисходящей линии связи, соответствующий передаче одного физического совместно используемого канала нисходящей линии связи на второй составляющей несущей нисходящей линии связи помимо первой составляющей несущей нисходящей линии связи; и передачи управляющей информации о HARQ устройству базовой станции, используя второй формат передачи, если обнаруживается один физический канал управления нисходящей линии связи, соответствующий передаче одного физического совместно используемого канала нисходящей линии связи на первой составляющей несущей нисходящей линии связи.(4) В способе связи из настоящего изобретения, если обнаруживается множество физических каналов управления нисходящей линии связи, соответствующее передаче множества физических совместно используемых каналов нисходящей линии связи, то управляющая информация о HARQ передается устройству базовой станции с использованием первого формата передачи.(5) В способе связи из настоящего изобретения первая составляющая несущая нисходящей линии связи указывается устройством базовой станции с использованием сигнала RRC.(6) В способе связи из настоящего изобретения первая составляющая несущая нисходящей линии связи является составляющей несущей нисходящей линии связи, соответствующей составляющей несущей восходящей линии связи, на которой устройство мобильной станции передает управляющую информацию о HARQ с использованием физического канала управления восходящей линии связи.(7) В способе связи из настоящего изобретения первая составляющая несущая нисходящей линии связи является составляющей несущей нисходящей линии связи, на которой устройство мобильной станции выполняет начальное установление соединения с устройством базовой станции.(8) В способе связи из настоящего изобретения управляющая информация о HARQ включает в себя информацию, указывающую ACK/NACK для транспортного блока нисходящей линии связи.(9) В способе связи из настоящего изобретения управляющая информация о HARQ включает в себя информацию, указывающую прерывистую передачу (DTX).(10) В способе связи из настоящего изобретения блок физических ресурсов, используемый в качестве первого ресурса физического канала управления восходящей линии связи, задается устройством базовой станции.(11) В способе связи из настоящего изобретения ресурс, используемый в качестве первого ресурса физического канала управления восходящей линии связи, идентифицируется по ортогональной последовательности, заданной устройством базовой станции.(12) В способе связи из настоящего изобретения блок физических ресурсов, используемый в качестве второго ресурса физического канала управления восходящей линии связи, задается устройством базовой станции.(13) В способе связи из настоящего изобретения ресурс, используемый в качестве второго ресурса физического канала управления восходящей линии связи, идентифицируется по ортогональной последовательности и циклическому сдвигу, заданным устройством базовой станции.(14) В способе связи из настоящего изобретения количество информационных разрядов, которое может передаваться с использованием первого формата передачи в каждом подкадре, больше количества информационных разрядов, которое может передаваться с использованием второго формата передачи в каждом подкадре.(15) В способе связи из настоящего изобретения в первом формате передачи может использоваться схема модуляции, имеющая более высокий уровень модуляции, нежели схема модуляции, используемая во втором формате передачи.(16) В способе связи из настоящего изобретения блок физических ресурсов, используемый для первого формата передачи, задается устройством базовой станции.(17) В способе связи из настоящего изобретения ресурс, используемый для первого формата передачи, идентифицируется по ортогональной последовательности, заданной устройством базовой станции.(18) В способе связи из настоящего изобретения блок физических ресурсов, используемый для второго формата передачи, задается устройством базовой станции.(19) В способе связи из настоящего изобретения ресурс, используемый для второго формата передачи, идентифицируется по ортогональной последовательности и циклическому сдвигу, заданным устройством базовой станции.(20) В способе связи из настоящего изобретения первый формат передачи является форматом передачи, допускающим одновременную передачу управляющей информации о HARQ и информации о состоянии канала.(21) В способе связи из настоящего изобретения первый формат передачи является форматом передачи, допускающим одновременную передачу управляющей информации о HARQ и запроса планирования.(22) Способ связи из настоящего изобретения является способом связи устройства базовой станции,которое использует множество составляющих несущих для связи с устройством мобильной станцией, и включает в себя этапы: передачи устройству мобильной станции физического канала управления нисходящей линии связи на первой составляющей несущей нисходящей линии связи; приема управляющей информации о HARQ от устройства мобильной станции, используя первый ресурс физического канала управления восходящей линии связи, если устройство мобильной станции обнаруживает один физический канал управления нисходящей линии связи, соответствующий передаче одного физического совместно используемого канала нисходящей линии связи на второй составляющей несущей нисходящей линии связи помимо первой составляющей несущей нисходящей линии связи; и приема управляющей информации о HARQ от устройства мобильной станции, используя второй ресурс физического канала управления восходящей линии связи, если устройство мобильной станции обнаруживает один физический канал управления нисходящей линии связи, соответствующий передаче одного физического совместно используемого канала нисходящей линии связи на первой составляющей несущей нисходящей линии связи.(23) В способе связи из настоящего изобретения, если устройство мобильной станции обнаруживает множество физических каналов управления нисходящей линии связи, соответствующее передаче множества физических совместно используемых каналов нисходящей линии связи, то управляющая информация о HARQ принимается от устройства мобильной станции с использованием первого ресурса физического канала управления восходящей линии связи.(24) Способ связи из настоящего изобретения является способом связи устройства базовой станции,которое использует множество составляющих несущих для связи с устройством мобильной станции, содержащим этапы: передачи устройству мобильной станции физического канала управления нисходящей линии связи на первой составляющей несущей нисходящей линии связи; приема управляющей информации о HARQ от устройства мобильной станции, используя первый формат передачи, если устройство мобильной станции обнаруживает один физический канал управления нисходящей линии связи, соответствующий передаче одного физического совместно используемого канала нисходящей линии связи на второй составляющей несущей нисходящей линии связи помимо первой составляющей несущей нисходящей линии связи; и приема управляющей информации о HARQ от устройства мобильной станции, используя второй формат передачи, если устройство мобильной станции обнаруживает один физический канал управления нисходящей линии связи, соответствующий передаче одного физического совместно используемого канала нисходящей линии связи на первой составляющей несущей нисходящей линии связи.(25) В способе связи из настоящего изобретения, если устройство мобильной станции обнаруживает множество физических каналов управления нисходящей линии связи, соответствующее передаче множества физических совместно используемых каналов нисходящей линии связи, то управляющая информация о HARQ принимается от устройства мобильной станции с использованием первого формата передачи.(26) В способе связи из настоящего изобретения первая составляющая несущая нисходящей линии связи указывается для устройства мобильной станции с использованием сигнала RRC.(27) В способе связи из настоящего изобретения первая составляющая несущая нисходящей линии связи является составляющей несущей нисходящей линии связи, соответствующей составляющей несущей восходящей линии связи, на которой устройство мобильной станции передает управляющую информацию о HARQ с использованием физического канала управления восходящей линии связи.(28) В способе связи из настоящего изобретения первая составляющая несущая нисходящей линии связи является составляющей несущей нисходящей линии связи, на которой устройство мобильной станции выполняет начальное установление соединения с устройством базовой станции.(29) В способе связи из настоящего изобретения управляющая информация о HARQ включает в себя информацию, указывающую ACK/NACK для транспортного блока нисходящей линии связи.(30) В способе связи из настоящего изобретения управляющая информация о HARQ включает в себя информацию, указывающую прерывистую передачу (DTX).(31) В способе связи из настоящего изобретения блок физических ресурсов, используемый в качестве первого ресурса физического канала управления восходящей линии связи, задается для устройства мобильной станции.(32) В способе связи из настоящего изобретения ресурс, используемый в качестве первого ресурса физического канала управления восходящей линии связи, идентифицируется по ортогональной последовательности, заданной для устройства мобильной станции.(33) В способе связи из настоящего изобретения блок физических ресурсов, используемый в качестве второго ресурса физического канала управления восходящей линии связи, задается для устройства мобильной станции.(34) В способе связи из настоящего изобретения ресурс, используемый в качестве второго ресурса физического канала управления восходящей линии связи, идентифицируется по ортогональной последовательности и циклическому сдвигу, заданным для устройства мобильной станции.(35) В способе связи из настоящего изобретения количество информационных разрядов, которое может передаваться с использованием первого формата передачи в каждом подкадре, больше количества информационных разрядов, которое может передаваться с использованием второго формата передачи в каждом подкадре.(36) В способе связи из настоящего изобретения в первом формате передачи может использоваться схема модуляции, имеющая более высокий уровень модуляции, нежели схема модуляции, используемая во втором формате передачи.(37) В способе связи из настоящего изобретения блок физических ресурсов, используемый для первого формата передачи, задается для устройства мобильной станции.(38) В способе связи из настоящего изобретения ресурс, используемый для первого формата передачи, идентифицируется по ортогональной последовательности, заданной для устройства мобильной станции.(39) В способе связи из настоящего изобретения блок физических ресурсов, используемый для второго формата передачи, задается для устройства мобильной станции.(40) В способе связи из настоящего изобретения ресурс, используемый для второго формата передачи, идентифицируется по ортогональной последовательности и циклическому сдвигу, заданным для устройства мобильной станции.(41) В способе связи из настоящего изобретения первый формат передачи является форматом передачи, с помощью которого устройство мобильной станции может одновременно передавать управляющую информацию о HARQ и информацию о состоянии канала.(42) В способе связи из настоящего изобретения первый формат передачи является форматом передачи, с помощью которого устройство мобильной станции может одновременно передавать управляющую информацию о HARQ и запрос планирования.(43) Устройство мобильной станции из настоящего изобретения является устройством мобильной станции, которое использует множество составляющих несущих для связи с устройством базовой станции, при этом устройство мобильной станции пытается декодировать физический канал управления нисходящей линии связи, переданный устройством базовой станции на первой составляющей несущей нисходящей линии связи; передает управляющую информацию о HARQ устройству базовой станции, используя первый ресурс физического канала управления восходящей линии связи, если обнаруживается один физический канал управления нисходящей линии связи, соответствующий передаче одного физического совместно используемого канала нисходящей линии связи на второй составляющей несущей нисходящей линии связи помимо первой составляющей несущей нисходящей линии связи; и передает управляющую информацию о HARQ устройству базовой станции, используя второй ресурс физического канала управления восходящей линии связи, если обнаруживается один физический канал управления нисходящей линии связи, соответствующий передаче одного физического совместно используемого канала нисходящей линии связи на первой составляющей несущей нисходящей линии связи.(44) Устройство мобильной станции из настоящего изобретения является устройством мобильной станции, которое использует множество составляющих несущих для связи с устройством базовой станции, при этом устройство мобильной станции пытается декодировать физический канал управления нисходящей линии связи, переданный устройством базовой станции на первой составляющей несущей нисходящей линии связи; передает управляющую информацию о HARQ устройству базовой станции, используя первый формат передачи, если обнаруживается один физический канал управления нисходящей линии связи, соответствующий передаче одного физического совместно используемого канала нисходящей линии связи на второй составляющей несущей нисходящей линии связи помимо первой составляющей несущей нисходящей линии связи; и передает управляющую информацию о HARQ устройству базовой станции, используя второй формат передачи, если обнаруживается один физический канал управления нисходящей линии связи, соответствующий передаче одного физического совместно используемого канала нисходящей линии связи на первой составляющей несущей нисходящей линии связи.(45) Устройство базовой станции из настоящего изобретения является устройством базовой станции, которое использует множество составляющих несущих для связи с устройством мобильной станции, при этом устройство базовой станции передает устройству мобильной станции физический канал управления нисходящей линии связи на первой составляющей несущей нисходящей линии связи; принимает управляющую информацию о HARQ от устройства мобильной станции, используя первый ресурс физического канала управления восходящей линии связи, если устройство мобильной станции обнаруживает один физический канал управления нисходящей линии связи, соответствующий передаче одного физического совместно используемого канала нисходящей линии связи на второй составляющей несущей нисходящей линии связи помимо первой составляющей несущей нисходящей линии связи; и принимает управляющую информацию о HARQ от устройства мобильной станции, используя второй ресурс физического канала управления восходящей линии связи, если устройство мобильной станции обнаруживает один физический канал управления нисходящей линии связи, соответствующий передаче одного физического совместно используемого канала нисходящей линии связи на первой составляющей несущей нисходящей линии связи.(46) Устройство базовой станции из настоящего изобретения является устройством базовой станции, которое использует множество составляющих несущих для связи с устройством мобильной станции, при этом устройством базовой станции передает устройству мобильной станции физический канал управления нисходящей линии связи на первой составляющей несущей нисходящей линии связи; принимает управляющую информацию о HARQ от устройства мобильной станции, используя первый формат передачи, если устройство мобильной станции обнаруживает один физический канал управления нисходящей линии связи, соответствующий передаче одного физического совместно используемого канала нисходящей линии связи на второй составляющей несущей нисходящей линии связи помимо первой составляющей несущей нисходящей линии связи; и принимает управляющую информацию о HARQ от устройства мобильной станции, используя второй формат передачи, если устройство мобильной станции обнаруживает один физический канал управления нисходящей линии связи, соответствующий передаче одного физического совместно используемого канала нисходящей линии связи на первой составляющей несущей нисходящей линии связи.(47) Система мобильной связи из настоящего изобретения является системой мобильной связи, в которой устройство базовой станции и устройство мобильной станции используют множество составляющих несущих для связи друг с другом, при этом устройство базовой станции передает устройству мобильной станции физический канал управления нисходящей линии связи на первой составляющей несущей нисходящей линии связи, и при этом устройство мобильной станции передает управляющую информацию о HARQ устройству базовой станции, используя первый ресурс физического канала управления восходящей линии связи, если обнаруживается один физический канал управления нисходящей линии связи, соответствующий передаче одного физического совместно используемого канала нисходящей линии связи на второй составляющей несущей нисходящей линии связи помимо первой составляющей несущей нисходящей линии связи, и передает управляющую информацию о HARQ устройству базовой станции, используя второй ресурс физического канала управления восходящей линии связи, если обнаруживается один физический канал управления нисходящей линии связи, соответствующий передаче одного физического совместно используемого канала нисходящей линии связи на первой составляющей несущей нисходящей линии связи.(48) Система мобильной связи из настоящего изобретения является системой мобильной связи, в которой устройство базовой станции и устройство мобильной станции используют множество составляющих несущих для связи друг с другом, при этом устройство базовой станции передает устройству мобильной станции физический канал управления нисходящей линии связи на первой составляющей несущей нисходящей линии связи, и при этом устройство мобильной станции передает управляющую информацию о HARQ устройству базовой станции, используя первый формат передачи, если обнаруживается один физический канал управления нисходящей линии связи, соответствующий передаче одного физического совместно используемого канала нисходящей линии связи на второй составляющей несущей нисходящей линии связи помимо первой составляющей несущей нисходящей линии связи, и передает управляющую информацию о HARQ устройству базовой станции, используя второй формат передачи, если обнаруживается один физический канал управления нисходящей линии связи, соответствующий передаче одного физического совместно используемого канала нисходящей линии связи на первой составляющей несущей нисходящей линии связи. В соответствии с настоящим изобретением, если устройство базовой станции и устройство мобильной станции смешанно используют составляющие несущие для связи друг с другом в широкой полосе частот, то они могут эффективно использовать радиоресурсы для передачи и приема управляющей информации HARQ. Краткое описание чертежей фиг. 1 - схема, концептуально показывающая конфигурацию физического канала в соответствии с вариантом осуществления настоящего изобретения; фиг. 2 - блок-схема, схематически показывающая конфигурацию устройства базовой станции в соответствии с вариантом осуществления настоящего изобретения; фиг. 3 - блок-схема, схематически показывающая конфигурацию устройства мобильной станции в соответствии с вариантом осуществления настоящего изобретения; фиг. 4 - схема, показывающая пример системы мобильной связи, к которой могут применяться первый вариант осуществления и второй вариант осуществления; фиг. 5 - схема, показывающая пример конфигурации ортогонального ресурса в физическом канале управления восходящей линии связи; фиг. 6 - схема, показывающая другой пример конфигурации ортогонального ресурса в физическом канале управления восходящей линии связи; фиг. 7 - схема, показывающая другой пример конфигурации ортогонального ресурса в физическом канале управления восходящей линии связи; фиг. 8 - схема, показывающая пример системы мобильной связи, к которой могут применяться третий вариант осуществления и четвертый вариант осуществления; фиг. 9 - схема, показывающая пример объединения полос частот по традиционной технологии; фиг. 10 - схема, показывающая пример асимметричного объединения полос частот по традиционной технологии; и фиг. 11 - схема, показывающая пример способа использования физического канала управления нисходящей линии связи для распределения физического совместно используемого канала нисходящей линии связи по традиционной технологии. Осуществление изобретения Сейчас будут описываться варианты осуществления настоящего изобретения со ссылкой на прилагаемые чертежи. Фиг. 1 - схема, показывающая пример конфигурации каналов в соответствии с вариантом осуществления настоящего изобретения. Физический канал нисходящей линии связи состоит из физического широковещательного канала (РВСН), физического канала управления нисходящей линии связи (PDCCH), физического совместно используемого канала нисходящей линии связи (PDSCH), физического многоадресного канала (РМСН), физического канала индикатора формата управления (PCFICH) и физического канала индикатора гибридного ARQ (PHICH). Физический канал восходящей линии связи состоит из физического совместно используемого канала восходящей линии связи (PUSCH), физического канала управления восходящей линии связи (PUCCH) и физического канала с произвольным доступом(PRACH). РВСН отображает широковещательный канал (ВСН) с интервалами в 40 мс. Синхронизация 40 мс обнаруживается с помощью слепого обнаружения. Другими словами, явная сигнализация не выполняется для представления синхронизации. Относительно подкадра, включающего в себя РВСН, декодирование может выполняться только с помощью подкадра (самодекодируемый).PDCCH является каналом, который используется для предоставления устройству мобильной станции уведомления (описания) о распределении ресурсов PDSCH, информации по обработке HARQ касаемо данных нисходящей линии связи, распределения ресурсов PUSCH и т.п. PDCCH состоит из множества элементов канала управления (ССЕ); устройство мобильной станции обнаруживает PDCCH, состоящий из ССЕ, и посредством этого принимает PDCCH от устройства базовой станции. ССЕ включает в себя множество групп элементов ресурсов (REG, также называемых мини-ССЕ), разбросанных в частотной области и временной области. Здесь элемент ресурса является единичным ресурсом, который состоит из одного символа OFDM (временная составляющая) и одной поднесущей (частотная составляющая); например, REG состоит из четырех элементов ресурса нисходящей линии связи, смежных в частотной области в одном и том же символе OFDM, за исключением пилотного канала нисходящей линии связи. Например, один PDCCH состоит из одного, двух, четырех или восьми ССЕ, в которых номера (индексы ССЕ) для идентификации ССЕ являются непрерывными. Здесь PDCCH раздельно кодируются на основе отдельного устройства мобильной станции для каждого типа (раздельное кодирование). То есть устройство мобильной станции обнаруживает множествоPDCCH и получает распределение ресурсов в нисходящей линии связи или восходящей линии связи и другую управляющую информацию. Значение контроля циклическим избыточным кодом (CRC) задается каждому из PDCCH; устройство мобильной станции выполняет CRC над каждым из наборов ССЕ, которые с большой вероятностью составляют PDCCH, и посредством этого может получить PDCCH, в котором успешно выполнен CRC. Это также называется слепым декодированием; диапазон наборов ССЕ,которые с большой вероятностью составляют PDCCH и которые подвергаются слепому декодированию,называется областью поиска. Другими словами, устройство мобильной станции выполняет слепое декодирование над ССЕ в области поиска и обнаруживает PDCCH. Если распределение ресурсов PDSCH передается по PDCCH, то устройство мобильной станции отвечает на распределение ресурсов, указанное с помощью PDCCH от устройства базовой станции, и использует PDSCH для приема данных (в дальнейшем также называемых сигналом нисходящей линии связи) (данные нисходящей линии связи (совместно используемый канал нисходящей линии связи (DLSCH) и/или управляющие данные нисходящей линии связи (управляющая информация нисходящей линии связи. Другими словами, этот PDCCH является сигналом (в дальнейшем также называемым "сигналом разрешения передачи по нисходящей линии связи" или "грантом нисходящей линии связи") для выполнения распределения ресурсов для нисходящей линии связи. Если распределение ресурсов PUSCH передается по PDCCH, то устройство мобильной станции отвечает на распределение ресурсов, указанное с помощью PDCCH от устройства базовой станции, и использует PUSCH для передачи данных (в дальнейшем также называемых сигналом восходящей линии связи) (данные восходящей линии связи (совместно используемый канал восходящей линии связи (UL-SCH) и/или управляющие данные восходящей линии связи (управляющая информация восходящей линии связи. Другими словами, этот PDCCH является сигналом (в дальнейшем также называемым "сигналом разрешения передачи по восходящей линии связи" или "грантом восходящей линии связи") для разрешения передачи данных для восходящей линии связи.PDSCH является каналом, который используется для передачи данных нисходящей линии связи(совместно используемый канал нисходящей линии связи: DL-SCH) или поисковой информации (канал передачи поисковых вызовов: РСН). РМСН является каналом, который используется для передачи многоадресного канала (МСН); дополнительно отображаются опорный сигнал нисходящей линии связи,опорный сигнал восходящей линии связи и сигнал физической синхронизации нисходящей линии связи. Здесь данные нисходящей линии связи (DL-SCH) указывают, например, передачу данных пользователя, a DL-SCH является транспортным каналом. В DL-SCH поддерживаются HARQ и динамическое адаптивное управление радиосвязью и доступно формирование пучка. В DL-SCH поддерживаются динамическое распределение ресурсов и квазистатическое распределение ресурсов.PUSCH является каналом, который преимущественно используется для передачи данных восходящей линии связи (совместно используемый канал восходящей линии связи: UL-SCH). Когда устройство базовой станции выполняет планирование устройства мобильной станции, управляющая информация восходящей линии связи также передается с использованием PUSCH. Управляющая информация восходящей линии связи состоит из информации о состоянии канала (CSI) (или статистической информации о канале), которая указывает состояние канала нисходящей линии связи, индикатора качества канала (CQI) нисходящей линии связи, индикатора матрицы предварительного кодирования (PMI), индикатора ранга(RI) и управляющей информации HARQ. Здесь управляющая информация HARQ включает в себя информацию, которая указывает ACK/NACK для PDCCH, и/или транспортный блок нисходящей линии связи, переданный от устройства базовой станции, и/или информацию, которая указывает DTX. Информация, указывающая DTX, относится к информации, которая указывает, что устройство мобильной станции не смогло обнаружить PDCCH, переданный от устройства базовой станции. Здесь данные восходящей линии связи (UL-SCH) указывают, например, передачу данных пользователя, a UL-SCH является транспортным каналом. В UL-SCH поддерживаются HARQ и динамическое адаптивное управление радиосвязью и доступно формирование пучка. В UL-SCH поддерживаются динамическое распределение ресурсов и квазистатическое распределение ресурсов. Данные восходящей линии связи (UL-SCH) и данные нисходящей линии связи (DL-SCH) могут включать в себя сигнализацию управления радиоресурсами (в дальнейшем называемую "сигнализациейRRC"), которой обмениваются между устройством базовой станции и устройством мобильной станции,управляющий элемент управления доступом к среде передачи (MAC) и т.п. Устройство базовой станции и устройство мобильной станции передают и принимают сигнализацию RRC на верхнем уровне (уровень управления радиоресурсами). Устройство базовой станции и устройство мобильной станции также передают и принимают управляющий элемент MAC на верхнем уровне (уровень управления доступом к среде передачи (MAC.PUCCH является каналом, который используется для передачи управляющей информации восходящей линии связи. Здесь управляющая информация восходящей линии связи включает в себя, например, информацию о состоянии канала (CSI), указывающую состояние канала нисходящей линии связи,-8 024340 индикатор качества канала нисходящей линии связи (CQI), индикатор матрицы предварительного кодирования (PMI), индикатор ранга (RI), запрос планирования (SR), в котором устройство мобильной станции запрашивает распределение ресурсов для передачи данных восходящей линии связи (запрашивает передачу в UL-SCH) и управляющую информацию HARQ.PCFICH является каналом, который используется для уведомления устройства мобильной станции о количестве символов OFDM, используемом для PDCCH, и PCFICH передается в каждом подкадре.PHICH является каналом, который используется для передачи ACK/NACK в HARQ для данных восходящей линии связи (UL-SCH). PRACH является каналом, который используется для передачи преамбулы произвольного доступа, и PRACH имеет некоторый защитный интервал. Как показано на фиг. 1, система мобильной связи в соответствии с настоящим вариантом осуществления включает в себя устройство 100 базовой станции и устройства 200 мобильной станции. Конфигурация устройства 100 базовой станции. Фиг. 2 - блок-схема, схематически показывающая конфигурацию устройства 100 базовой станции в соответствии с вариантом осуществления настоящего изобретения. Устройство 100 базовой станции конфигурируется для включения в себя модуля 101 управления данными, модуля 102 модуляции данных передачи, радиомодуля 103, модуля 104 планирования, модуля 105 оценки канала, модуля 106 демодуляции принятых данных, модуля 107 извлечения данных, верхнего уровня 108 и антенны 109. Радиомодуль 103, модуль 104 планирования, модуль 105 оценки канала, модуль 106 демодуляции принятых данных,модуль 107 извлечения данных, верхний уровень 108 и антенна 109 образуют модуль приема; модуль 101 управления данными, модуль 102 модуляции данных передачи, радиомодуль 103, модуль 104 планирования, верхний уровень 108 и антенна 109 образуют модуль передачи. Антенна 109, радиомодуль 103, модуль 105 оценки канала, модуль 106 демодуляции принятых данных и модуль 107 извлечения данных выполняют обработку на физическом уровне восходящей линии связи. Антенна 109, радиомодуль 103, модуль 102 модуляции данных передачи и модуль 101 управления данными выполняют обработку на физическом уровне нисходящей линии связи. Модуль 101 управления данными принимает транспортный канал от модуля 104 планирования. Модуль 101 управления данными отображает в физический канал транспортный канал и сигнал и канал,сформированные на физическом уровне на основе информации планирования, введенной от модуля 104 планирования. Каждая порция данных, отображенных как описано выше, выводится в модуль 102 модуляции данных передачи. Модуль 102 модуляции данных передачи модулирует данные передачи в систему OFDM. На основе информации планирования от модуля 104 планирования и схемы модуляции и способа кодирования, соответствующих каждому PRB, модуль 102 модуляции данных передачи выполняет над данными, введенными из модуля 101 управления данными, модуляцию данных, кодирование, последовательно/параллельное преобразование над входным сигналом, обработку по обратному быстрому преобразованию Фурье (IFFT), вставку циклического префикса (СР) и обработку сигналов, например фильтрацию,формирует данные передачи и выводит их в радиомодуль 103. Здесь информация планирования включает в себя информацию о распределении блока физических ресурсов нисходящей линии связи (PRB), например информацию о положении блока физических ресурсов, включающую в себя частоту и время; схема модуляции и способ кодирования, соответствующие каждому PRB, включают в себя, например,такую информацию, как схема модуляции: 16 QAM и скорость кодирования: 2/3. Радиомодуль 103 преобразует с повышением частоты данные модуляции, введенные из модуля 102 модуляции данных передачи, в радиочастоту для формирования радиосигнала и передает его устройству 200 мобильной станции через антенну 109. Радиомодуль 103 принимает радиосигнал восходящей линии связи от устройства 200 мобильной станции через антенну 109, преобразует его с понижением частоты в основополосный сигнал и выводит принятые данные в модуль 105 оценки канала и модуль 106 демодуляции принятых данных. Модуль 104 планирования выполняет обработку на уровне управления доступом к среде передачи(MAC). Модуль 104 планирования выполняет отображение в логический канал и транспортный канал,планирование (например, обработку HARQ и выбор транспортного формата) для нисходящей линии связи и восходящей линии связи, и т.п. Модуль 104 планирования, чтобы полностью управлять модулями обработки отдельных физических уровней, содержит интерфейсы (не показаны) между модулем 104 планирования и антенной 109, радиомодулем 103, модулем 105 оценки канала, модулем 106 демодуляции принятых данных, модулем 101 управления данными, модулем 102 модуляции данных передачи и модулем 107 извлечения данных. При планировании нисходящей линии связи на основе информации обратной связи (информации о состоянии канала восходящей линии связи (CSI, CQI, PMI и RI), принятой от устройства 200 мобильной станции, информации ACK/NACK про данные нисходящей линии связи и т. п.), информации о PRB, доступном в каждом из устройств 200 мобильной станции, состояний буфера, информации планирования,введенной от верхнего уровня 108 и т. п., модуль 104 планирования выполняет обработку по выбору транспортного формата нисходящей линии связи (формы передачи, то есть распределение блока физических ресурсов, схема модуляции, способ кодирования и т. п.) для модулирования каждой порции данных,-9 024340 управление повторной передачей при HARQ и формирование информации планирования, которая используется для нисходящей линии связи. Информация планирования, используемая для планирования нисходящей линии связи, выводится в модуль 101 управления данными. При планировании восходящей линии связи на основе результата оценки состояния канала восходящей линии связи (состояние радиотрассы распространения), выведенного модулем 105 оценки канала,запроса распределения ресурсов от устройства 200 мобильной станции, информации о PRB, доступном в каждом из устройств 200 мобильных станций, информации планирования, введенной от верхнего уровня 108 и т.п., модуль 104 планирования выполняет обработку по выбору транспортного формата восходящей линии связи (формы передачи, то есть распределение блока физических ресурсов, схема модуляции,способ кодирования и т.п.) для модулирования каждой порции данных и формирование информации планирования, которая используется для планирования восходящей линии связи. Информация планирования, используемая для планирования восходящей линии связи, выводится в модуль 101 управления данными. Модуль 104 планирования отображает логический канал нисходящей линии связи, введенный с верхнего уровня 108, в транспортный канал и выводит его в модуль 101 управления данными. Модуль 104 планирования также при необходимости обрабатывает управляющие данные, введенные из модуля 107 извлечения данных и полученные в восходящей линии связи и транспортном канале, после этого отображает их в логический канал восходящей линии связи и выводит на верхний уровень 108. Чтобы демодулировать данные восходящей линии связи, модуль 105 оценки канала оценивает состояние канала восходящей линии связи из опорного сигнала демодуляции (DRS) восходящей линии связи и выводит результат оценки в модуль 106 демодуляции принятых данных. Кроме того, чтобы выполнить планирование восходящей линии связи, модуль 105 оценки канала оценивает состояние канала восходящей линии связи из зондирующего опорного сигнала демодуляции (SRS) восходящей линии связи и выводит результат оценки в модуль 104 планирования. Модуль 106 демодуляции принятых данных также функционирует в качестве модуля демодуляцииOFDM и/или модуля демодуляции OFDM с расширением по DFT (DFT-S-OFDM), которые демодулируют принятые данные, модулированные в систему OFDM и/или систему SC-FDMA соответственно. На основе результата оценки состояния канала восходящей линии связи, введенного из модуля 105 оценки канала, модуль 106 демодуляции принятых данных выполняет над введенными из радиомодуля 103 данными модуляции обработку сигналов, например перенос DFT, отображение поднесущих, перенос IFFT и фильтрацию, и посредством этого выполняет демодуляционную обработку и выводит их в модуль 107 извлечения данных. Модуль 107 извлечения данных проверяет, являются ли данные, введенные из модуля 106 демодуляции принятых данных, верными или ошибочными и выводит результат проверки (сигнал АСК подтверждения приема/сигнал NACK неподтверждения приема) в модуль 104 планирования. Модуль 107 извлечения данных также отделяет транспортный канал и управляющие данные на физическом уровне от данных, введенных из модуля 106 демодуляции принятых данных, и выводит их в модуль 104 планирования. Отделенные управляющие данные включают в себя информацию о состоянии канала (CSI), сообщенную от устройства 200 мобильной станции, индикатор качества канала (CQI) нисходящей линии связи, индикатор матрицы предварительного кодирования (PMI), индикатор ранга (RI), управляющую информацию HARQ, запрос планирования и т.п. Верхний уровень 108 выполняет обработку на уровне протокола конвергенции пакетных данных(PDCP), уровне управления радиосвязью (RLC) и уровне управления радиоресурсами (RRC). Верхний уровень 108, чтобы полностью управлять модулями обработки нижнего уровня, содержит интерфейсы(не показаны) между верхним уровнем 108 и модулем 104 планирования, антенной 109, радиомодулем 103, модулем 105 оценки канала, модулем 106 демодуляции принятых данных, модулем 101 управления данными, модулем 102 модуляции данных передачи и модулем 107 извлечения данных. Верхний уровень 108 включает в себя модуль 110 управления радиоресурсами (также называемый модулем управления). Модуль 110 управления радиоресурсами выполняет управление различными типами настроечной информации, управление системной информацией, управление поисковыми вызовами,управление состоянием связи каждого из устройств 200 мобильных станций, управление мобильностью,например передачей обслуживания и т. п., управление состояниями буфера у каждого из устройств 200 мобильных станций, управление настройками соединения одноадресного и многоадресного однонаправленного канала, управление индикатором мобильной станции (UEID) и т. п. Верхний уровень 108 обменивается информацией с другим устройством 100 базовой станции и информацией с верхним узлом. Конфигурация устройства 200 мобильной станции. Фиг. 3 - блок-схема, схематически показывающая конфигурацию устройства 200 мобильной станции в соответствии с вариантом осуществления настоящего изобретения. Устройство 200 мобильной станции конфигурируется для включения в себя модуля 201 управления данными, модуля 202 модуляции данных передачи, радиомодуля 203, модуля 204 планирования, модуля 205 оценки канала, модуля 206 демодуляции принятых данных, модуля 207 извлечения данных, верхнего уровня 208 и антенны 209. Модуль 201 управления данными, модуль 202 модуляции данных передачи, радиомодуль 203, модуль 204 планирования, верхний уровень 208 и антенна 209 образуют модуль передачи; радиомодуль 203, модуль 204 планирования, модуль 205 оценки канала, модуль 206 демодуляции принятых данных, модуль 207 извлечения данных, верхний уровень 208 и антенна 209 образуют модуль приема. Модуль 201 управления данными, модуль 202 модуляции данных передачи и радиомодуль 203 выполняют обработку на физическом уровне восходящей линии связи. Радиомодуль 203, модуль 205 оценки канала, модуль 206 демодуляции принятых данных и модуль 207 извлечения данных выполняют обработку на физическом уровне нисходящей линии связи. Модуль 201 управления данными принимает транспортный канал от модуля 204 планирования. Модуль 201 управления данными отображает в физический канал транспортный канал и сигнал и канал,сформированные на физическом уровне на основе информации планирования, введенной от модуля 204 планирования. Каждая порция данных, отображенных таким образом, выводится в модуль 202 модуляции данных передачи. Модуль 202 модуляции данных передачи модулирует данные передачи в систему OFDM и/или систему SC-FDMA. Модуль 202 модуляции данных передачи выполняет над данными, введенными из модуля 201 управления данными, модуляцию данных, обработку по дискретному преобразованию Фурье(DFT), отображение поднесущих, обработку по обратному быстрому преобразованию Фурье (IFFT),вставку СР и обработку сигналов, например фильтрацию, формирует данные передачи и выводит их в радиомодуль 203. Радиомодуль 203 преобразует с повышением частоты данные модуляции, введенные из модуля 202 модуляции данных передачи, в радиочастоту для формирования радиосигнала и передает его устройству 100 базовой станции через антенну 209. Радиомодуль 203 принимает радиосигнал, модулированный с данными нисходящей линии связи, от устройства 100 базовой станции через антенну 209, преобразует его с понижением частоты в основополосный сигнал и выводит принятые данные в модуль 205 оценки канала и модуль 206 демодуляции принятых данных. Модуль 204 планирования выполняет обработку на уровне управления доступом к среде передачи(MAC). Модуль 204 планирования выполняет отображение в логический канал и транспортный канал,планирование (например, обработку HARQ и выбор транспортного формата) для нисходящей линии связи и восходящей линии связи, и т. п. Модуль 204 планирования, чтобы полностью управлять модулями обработки отдельных физических уровней, содержит интерфейсы (не показаны) между модулем 204 планирования и антенной 209, модулем 201 управления данными, модулем 202 модуляции данных передачи, модулем 205 оценки канала, модулем 206 демодуляции принятых данных, модулем 207 извлечения данных и радиомодулем 203. При планировании нисходящей линии связи на основе информации планирования (например,транспортного формата и информации о повторной передаче HARQ) от устройства 100 базовой станции и верхнего уровня 208 и т. п. модуль 204 планирования выполняет управление приемом для транспортного канала, физического сигнала и физического канала и управление повторной передачей HARQ и формирование информации планирования, используемой для планирования нисходящей линии связи. Информация планирования, используемая для планирования нисходящей линии связи, выводится в модуль 201 управления данными. При планировании восходящей линии связи на основе состояний буфера восходящей линии связи,введенных с верхнего уровня 208, информации планирования восходящей линии связи (например,транспортного формата и информации о повторной передаче HARQ) от устройства 100 базовой станции,которая вводится из модуля 207 извлечения данных, информации планирования, введенной с верхнего уровня 208, модуль 204 планирования выполняет обработку по планированию для отображения логического канала восходящей линии связи, введенного с верхнего уровня 208, в транспортный канал и формирование информации планирования, используемой для планирования восходящей линии связи. Для транспортного формата восходящей линии связи используется информация, сообщенная от устройства 100 базовой станции. Описанная выше информация планирования выводится в модуль 201 управления данными. Модуль 204 планирования отображает логический канал восходящей линии связи, введенный с верхнего уровня 208, в транспортный канал и выводит его в модуль 201 управления данными. Модуль 204 планирования также выводит в модуль 201 управления данными информацию о состоянии канала нисходящей линии связи (CSI), введенную из модуля 205 оценки канала, индикатор качества канала(CQI) нисходящей линии связи, индикатор матрицы предварительного кодирования (PMI), индикатор ранга (RI) и результат проверки CRC, введенный из модуля 207 извлечения данных. Модуль 204 планирования также при необходимости обрабатывает управляющие данные, введенные из модуля 207 извлечения данных и полученные в нисходящей линии связи и транспортном канале, после этого отображает их в логический канал нисходящей линии связи и выводит на верхний уровень 208. Чтобы демодулировать данные нисходящей линии связи, модуль 205 оценки канала оценивает состояние канала нисходящей линии связи из опорного сигнала (RS) нисходящей линии связи и выводит результат оценки в модуль 206 демодуляции принятых данных. Кроме того, чтобы сообщить устройству 100 базовой станции результат оценки состояния канала нисходящей линии связи (состояние радиотрас- 11024340 сы распространения), модуль 205 оценки канала оценивает состояние канала нисходящей линии связи из опорного сигнала (RS) нисходящей линии связи и выводит результат оценки в модуль 204 планирования в виде информации CSI о состоянии канала нисходящей линии связи, индикатора CQI качества канала нисходящей линии связи, индикатора PMI матрицы предварительного кодирования и индикатора RI ранга. Модуль 206 демодуляции принятых данных демодулирует принятые данные, модулированные в систему OFDM. На основе результата оценки состояния канала нисходящей линии связи, введенного из модуля 205 оценки канала, модуль 206 демодуляции принятых данных выполняет демодуляционную обработку над данными модуляции, введенными из радиомодуля 203, и выводит их в модуль 207 извлечения данных. Модуль 207 извлечения данных выполняет проверку CRC над данными, введенными из модуля 206 демодуляции принятых данных, чтобы проверить, являются ли они верными или ошибочными, и выводит результат проверку (подтверждение АСК приема/неподтверждение NACK приема) в модуль 204 планирования. Модуль 207 извлечения данных также отделяет транспортный канал и управляющие данные на физическом уровне от данных, введенных из модуля 206 демодуляции принятых данных, и выводит их в модуль 204 планирования. Отделенные управляющие данные включают в себя информацию планирования, например распределение ресурсов в нисходящей линии связи или восходящей линии связи и управляющую информацию HARQ восходящей линии связи. Верхний уровень 208 выполняет обработку на уровне протокола конвергенции пакетных данных(PDCP), уровне управления радиосвязью (RLC) и уровне управления радиоресурсами (RRC). Верхний уровень 208, чтобы полностью управлять модулями обработки нижнего уровня, содержит интерфейсы(не показаны) между верхним уровнем 208 и модулем 204 планирования, антенной 209, модулем 201 управления данными, модулем 202 модуляции данных передачи, модулем 205 оценки канала, модулем 206 демодуляции принятых данных, модулем 207 извлечения данных и радиомодулем 203. Верхний уровень 208 включает в себя модуль 210 управления радиоресурсами (также называемый модулем управления). Модуль 210 управления радиоресурсами выполняет управление различными типами настроечной информации, управление системной информацией, управление поисковыми вызовами,управление состоянием связи своей станции, управление мобильностью, например передачей обслуживания, управление состояниями буфера, управление настройками соединения одноадресного и многоадресного однонаправленного канала и управление индикатором мобильной станции (UEID). Первый вариант осуществления. Сейчас будет описываться первый вариант осуществления в системе мобильной связи, использующей устройство 100 базовой станции и устройство 200 мобильной станции. В первом варианте осуществления устройство 100 базовой станции передает устройству 200 мобильной станции первый параметр,задающий первую область, где устройство 200 мобильной станции может использовать PUCCH, и передает устройству 200 мобильной станции второй параметр, задающий вторую область, которая отличается от первой области, где устройство 200 мобильной станции может использовать PUCCH; если устройство 100 базовой станции использует множество PDCCH для распределения (планирования) множестваPDSCH в одном подкадре, то устройство 200 мобильной станции использует первую область для передачи управляющей информации HARQ устройству 100 базовой станции, тогда как если устройство 100 базовой станции использует один PDCCH для распределения (планирования) одного PDSCH, то устройство 200 мобильной станции использует первую область или вторую область для передачи управляющей информации HARQ устройству 100 базовой станции. Устройство 100 базовой станции передает устройству 200 мобильной станции первый параметр, задающий первую область, где устройство 200 мобильной станции может использовать PUCCH, и передает устройству 200 мобильной станции второй параметр, задающий вторую область, которая отличается от первой области, где устройство 200 мобильной станции может использовать PUCCH; если устройство 100 базовой станции использует один PDCCH на составляющей несущей помимо определенной составляющей несущей для распределения (планирования) одного PDSCH, то устройство 200 мобильной станции использует первую область для передачи управляющей информации HARQ устройству 100 базовой станции, тогда как если устройство 100 базовой станции использует один PDCCH на определенной составляющей несущей для распределения (планирования) одного PDSCH, то устройство 200 мобильной станции использует вторую область для передачи управляющей информации HARQ устройству 100 базовой станции. Устройство 100 базовой станции передает устройству 200 мобильной станции первый параметр, задающий первую область, где устройство 200 мобильной станции может использовать PUCCH, и передает устройству 200 мобильной станции второй параметр, задающий вторую область, которая отличается от первой области, где устройство 200 мобильной станции может использовать PUCCH; если устройство 100 базовой станции использует множество PDCCH для распределения (планирования) множестваPDSCH в одном подкадре или если устройство 100 базовой станции использует один PDCCH на составляющей несущей помимо определенной составляющей несущей для распределения (планирования) одного PDSCH, то устройство 200 мобильной станции использует первую область для передачи управляю- 12024340 щей информации HARQ устройству 100 базовой станции, тогда как если устройство 100 базовой станции использует один PDCCH на определенной составляющей несущей для распределения (планирования) одного PDSCH, то устройство 200 мобильной станции использует вторую область для передачи управляющей информации HARQ устройству 100 базовой станции. Кроме того, устройство 100 базовой станции передает устройству 200 мобильной станции первый параметр, задающий первую область, где устройство 200 мобильной станции может использовать первый формат передачи, и передает устройству 200 мобильной станции второй параметр, задающий вторую область, в которой устройство 200 мобильной станции может использовать второй формат передачи и которая отличается от первой области; если устройство 100 базовой станции использует множествоPDCCH для распределения (планирования) множества PDSCH в одном подкадре, то устройство 200 мобильной станции использует первый формат передачи для передачи управляющей информации HARQ устройству 100 базовой станции, тогда как если устройство 100 базовой станции использует одинPDCCH для распределения (планирования) одного PDSCH, то устройство 200 мобильной станции использует первый формат передачи или второй формат передачи для передачи управляющей информацииHARQ устройству 100 базовой станции. Кроме того, устройство 100 базовой станции передает устройству 200 мобильной станции первый параметр, задающий первую область, где устройство 200 мобильной станции может использовать первый формат передачи, и передает устройству 200 мобильной станции второй параметр, задающий вторую область, в которой устройство 200 мобильной станции может использовать второй формат передачи и которая отличается от первой области; если устройство 100 базовой станции использует один PDCCH на составляющей несущей помимо определенной составляющей несущей для распределения (планирования) одного PDSCH, то устройство 200 мобильной станции использует первый формат передачи для передачи управляющей информации HARQ устройству 100 базовой станции, тогда как если устройство 100 базовой станции использует один PDCCH на определенной составляющей несущей для распределения (планирования) одного PDSCH, то устройство 200 мобильной станции использует второй формат передачи для передачи управляющей информации HARQ устройству 100 базовой станции. Кроме того, устройство 100 базовой станции передает устройству 200 мобильной станции первый параметр, задающий первую область, где устройство 200 мобильной станции может использовать первый формат передачи, и передает устройству 200 мобильной станции второй параметр, задающий вторую область, в которой устройство 200 мобильной станции может использовать второй формат передачи и которая отличается от первой области; если устройство 100 базовой станции использует множествоPDCCH для распределения (планирования) множества PDSCH в одном подкадре или если устройство 100 базовой станции использует один PDCCH на составляющей несущей помимо определенной составляющей несущей для распределения (планирования) одного PDSCH, то устройство 200 мобильной станции использует первый формат передачи для передачи управляющей информации HARQ устройству 100 базовой станции, тогда как если устройство 100 базовой станции использует один PDCCH на определенной составляющей несущей для распределения (планирования) одного PDSCH, то устройство 200 мобильной станции использует второй формат передачи для передачи управляющей информации HARQ устройству 100 базовой станции. Здесь управляющая информация HARQ, переданная от устройства 200 мобильной станции, включает в себя информацию, указывающую ACK/NACK, и/или информацию, указывающую DTX дляPDCCH, и/или транспортный блок нисходящей линии связи, переданный от устройства 100 базовой станции. Информация, указывающая DTX, является информацией, которая указывает, что устройство 200 мобильной станции не смогло обнаружить PDCCH, переданный от устройства 100 базовой станции. Первый параметр, переданный от устройства 100 базовой станции устройству 200 мобильной станции, включает в себя информацию, указывающую полосу пропускания (полосу пропускания ресурсной области PUCCH), которая задает первую область, где устройство 200 мобильной станции может использовать PUCCH. Первый параметр также включает в себя информацию (которая является информацией об ортогональном ресурсе или может быть информацией для вычисления ортогонального ресурса), указывающую ортогональный ресурс, который задает первую область, где устройство 200 мобильной станции может использовать PUCCH. Первый параметр также включает в себя информацию, указывающую полосу пропускания (полосу пропускания ресурсной области PUCCH), где устройство 200 мобильной станции может использовать первый формат передачи. Первый параметр также включает в себя информацию (которая является информацией об ортогональном ресурсе или может быть информацией для вычисления ортогонального ресурса), указывающую ортогональный ресурс, где устройство 200 мобильной станции может использовать первый формат передачи. Кроме того, второй параметр, переданный от устройства 100 базовой станции устройству 200 мобильной станции, включает в себя информацию, указывающую полосу пропускания (полосу пропускания ресурсной области PUCCH), которая задает вторую область, где устройство 200 мобильной станции может использовать PUCCH. Второй параметр также включает в себя информацию (которая является информацией об ортогональном ресурсе или может быть информацией для вычисления ортогонального ресурса), указывающую ортогональный ресурс, который задает вторую область, где устройство 200 мо- 13024340 бильной станции может использовать PUCCH. Второй параметр также включает в себя информацию,указывающую полосу пропускания (полосу пропускания ресурсной области PUCCH), где устройство 200 мобильной станции может использовать второй формат передачи. Второй параметр также включает в себя информацию (которая является информацией об ортогональном ресурсе или может быть информацией для вычисления ортогонального ресурса), указывающую ортогональный ресурс, где устройство 200 мобильной станции может использовать второй формат передачи. Хотя в нижеследующем описании настоящего варианта осуществления полоса частот задается полосой пропускания (Гц), она может задаваться количеством блоков ресурсов (RB), включающих частоты и время. Другими словами, полоса пропускания может задаваться количеством блоков ресурсов. Полоса пропускания и количество блоков ресурсов также может задаваться количеством поднесущих. Составляющая несущая в настоящем варианте осуществления относится к (узкой) полосе частот, которая смешанно используется, когда устройство 100 базовой станции и устройство 200 мобильной станции взаимодействуют друг с другом в системе мобильной связи, обладающей (широкой) полосой частот (которая может быть полосой системы). Устройство 100 базовой станции и устройство 200 мобильной станции объединяют множество составляющих несущих (например, пять полос частот, имеющих полосу пропускания в 20 МГц каждая), и посредством этого образуют (широкую) полосу частот (например, полосу частот, имеющую полосу пропускания в 100 МГц); эти составляющие несущие используются смешанно, и соответственно можно реализовать высокоскоростную передачу данных (передачу и прием информации). Составляющая несущая указывает каждую из (узких) полос частот (например, полосу частот, имеющую полосу пропускания в 20 МГц), которые образуют эту (широкую) полосу частот (например, полосу частот, имеющую полосу пропускания в 100 МГц). Составляющая несущая может указывать (центральную) несущую частоту каждой из (узких) полос частот. В частности, составляющая несущая нисходящей линии связи имеет полосу (ширину) полосы частот, которая может использоваться, когда устройство 100 базовой станции и устройство 200 мобильной станции передают и принимают информацию нисходящей линии связи; составляющая несущая восходящей линии связи имеет полосу (ширину) полосы частот, которая может использоваться, когда устройство 100 базовой станции и устройство 200 мобильной станции передают и принимают информацию восходящей линии связи. Кроме того, составляющая несущая может задаваться в качестве единицы, в которой конфигурируется определенный физический канал (например, PDCCH или PUCCH). Составляющие несущие могут отображаться либо в смежные полосы частот, либо в несмежные полосы частот; устройство 100 базовой станции и устройство 200 мобильной станции объединяют множество составляющих несущих, которые являются смежными и/или несмежными полосами частот, для образования широкой полосы частот; эти составляющие несущие используются смешанно, и соответственно можно реализовать высокоскоростную передачу данных (передачу и прием информации). Кроме того, полоса частот, которая состоит из составляющих несущих и которая используется в связи по нисходящей линии связи, и полоса частот, которая используется в связи по восходящей линии связи, не должны иметь одинаковую полосу пропускания; устройство 100 базовой станции и устройство 200 мобильной станции смешанно используют полосу частот нисходящей линии связи, которая состоит из составляющих несущих и имеет разную полосу пропускания, и полосу частот восходящей линии связи и посредством этого могут взаимодействовать друг с другом (асимметричное объединение несущих,описанное выше). Фиг. 4 - схема, показывающая пример системы мобильной связи, к которой может применяться первый вариант осуществления. Фиг. 4 показывает увеличенную часть фиг. 9 и 10 для простоты иллюстрации первого варианта осуществления. То есть первый вариант осуществления может применяться к любой из систем мобильной связи с симметрично объединенными несущими и с асимметрично объединенными несущими. В нижеследующем описании в качестве примера будут обсуждаться только составляющие несущие в увеличенной части; разумеется, такой же вариант осуществления может применяться ко всем составляющим несущим. Фиг. 4 в качестве примера описания первого варианта осуществления показывает три составляющие несущие нисходящей линии связи (DCC1, DCC2 и DCC3). Фиг. 4 также показывает три составляющие несущие восходящей линии связи (UCC1, UCC2 и UCC3). На фиг. 4 устройство 100 базовой станции использует (один или множество) PDCCH на составляющих несущих нисходящей линии связи и распределяет (планирует) (один или множество) PDSCH в одном подкадре. Здесь устройство 100 базовой станции не может распределить с помощью одногоPDCCH множество PDSCH в одном и том же подкадре. Устройство 100 базовой станции может распределять PDSCH на такой же составляющей несущей,как составляющая несущая, куда отображается PDCCH. Фиг. 4 в качестве примера показывает с помощью сплошной линии, что устройство 100 базовой станции использует PDCCH (PDCCH, указанный косыми линиями) на DCC1 для распределения PDSCH на DCC1. Фиг. 4 также показывает с помощью сплошной линии, что устройство 100 базовой станции использует PDCCH (PDCCH, указанный сеточными линиями) на DCC2 для распределения PDSCH на DCC2. Фиг. 4 также показывает с помощью сплош- 14024340 ной линии, что устройство 100 базовой станции использует PDCCH (PDCCH, указанный ячеистыми линиями) на DCC3 для распределения PDSCH на DCC3. На фиг. 4 устройство 100 базовой станции может распределять PDSCH, который находится на составляющей несущей, которая является такой же или отличной от составляющей несущей, куда отображается PDCCH. Например, устройство 100 базовой станции передает устройству 200 мобильной станции поле индикатора составляющей несущей (CIF; например, информационное поле, представленное тремя разрядами) по PDCCH и посредством этого может распределять PDSCH на составляющей несущей, которая является такой же или отличной от составляющей несущей, куда отображается PDCCH. Другими словами, устройство 100 базовой станции передает по PDCCH поле индикатора составляющей несущей,указывающее составляющую несущую, куда отображается PDSCH, распределенный с использованиемPDCCH, передает его и распределяет устройству 200 мобильной станции PDSCH на составляющей несущей, которая является такой же или отличной от составляющей несущей, куда отображается PDCCH. Здесь заранее задается, какое значение указывается полем индикатора составляющей несущей, переданным от устройства 100 базовой станции, и тот PDSCH, по которому соответствующая составляющая несущая соответственно распределяется, и это является известной информацией между устройством 100 базовой станции и устройство 200 мобильной станцией. Например, устройство 100 базовой станции передает по PDCCH поле индикатора составляющей несущей, указывающее определенное значение (например, информационное поле, представленное тремя разрядами, указывает "000"), передает его устройству 200 мобильной станции и посредством этого распределяет устройству 200 мобильной станции PDSCH на той же составляющей несущей, что и составляющая несущая, куда отображается PDCCH. Устройство 100 базовой станции передает по PDCCH поле индикатора составляющей несущей, указывающее значение помимо определенного значения (например,информационное поле, представленное тремя разрядами, указывает значение помимо "000"), передает его и посредством этого распределяет устройству 200 мобильной станции PDSCH на составляющей несущей, отличной от составляющей несущей, куда отображается PDCCH. Фиг. 4 в качестве примера показывает с помощью пунктирной линии, что устройство 100 базовой станции использует PDCCH (PDCCH, указанный косыми линиями) на DCC1 для распределения PDSCH на DCC2. Фиг. 4 также показывает с помощью пунктирной линии, что устройство 100 базовой станции использует PDCCH (PDCCH, указанный сеточными линиями) на DCC2 для распределения PDSCH наDCC1. Фиг. 4 также показывает с помощью пунктирной линии, что устройство 100 базовой станции использует PDCCH (PDCCH, указанный ячеистыми линиями) на DCC3 для распределения PDSCH наDCC3. Кроме того, устройство 100 базовой станции может установить для каждого из устройств 200 мобильных станций информацию, указывающую, передается ли поле индикатора составляющей несущей по PDCCH. Например, устройство 100 базовой станции включает в сигнализацию RRC информацию,указывающую, передается ли поле индикатора составляющей несущей по PDCCH, и назначает эту информацию устройству 200 мобильной станции. Устройство 100 базовой станции также может установить для каждой из составляющих несущих информацию, указывающую, передается ли поле индикатора составляющей несущей по PDCCH. Например, устройство 100 базовой станции для каждой из составляющих несущих включает в сигнализацию RRC информацию, указывающую, передается ли поле индикатора составляющей несущей по PDCCH, и назначает эту информацию устройству 200 мобильной станции. На фиг. 4 устройство 100 базовой станции использует PDSCH, распределенный с использованиемPDCCH, для передачи транспортного блока нисходящей линии связи устройству 200 мобильной станции. Например, устройство 100 базовой станции использует PDSCH, распределенный с использованиемPDCCH соответственно на DCC1, DCC2 и DCC3, для передачи устройству 200 мобильной станции транспортных блоков нисходящей линии связи (вплоть до трех и соответствующих количеству составляющих несущих нисходящей линии связи) в одном и том же подкадре. Здесь устройство 100 базовой станции может индивидуально для соты установить соответствие(связь: взаимосвязь) между составляющей несущей нисходящей линии связи и составляющей несущей восходящей линии связи. Например, устройство 100 базовой станции может использовать широковещательную информацию (широковещательный канал) для установления соответствия между составляющей несущей нисходящей линии связи и составляющей несущей восходящей линии связи для устройства 200 мобильной станции. Кроме того, устройство 100 базовой станции может индивидуально для устройства мобильной станции установить соответствие между составляющей несущей нисходящей линии связи и составляющей несущей восходящей линии связи. Например, устройство 100 базовой станции может использовать сигнализацию RRC для установления соответствия между составляющей несущей нисходящей линии связи и составляющей несущей восходящей линии связи для устройства 200 мобильной станции. На фиг. 4 устройство 200 мобильной станции использует PUSCH, распределенный с использованием PDCCH (который может быть сигналом разрешения передачи по восходящей линии связи), переданного от устройства 100 базовой станции, для передачи устройству 100 базовой станции транспортного блока восходящей линии связи. Например, устройство 200 мобильной станции использует PUSCH наUCC1, UCC2 и UCC3 для передачи устройству 100 базовой станции транспортных блоков восходящей линии связи (вплоть до трех и соответствующих количеству составляющих несущих восходящей линии связи) в одном и том же подкадре. На фиг. 4 устройство 200 мобильной станции использует PUCCH для передачи устройству 100 базовой станции управляющей информации HARQ для PDCCH и/или транспортного блока нисходящей линии связи, переданного от устройства 100 базовой станции. Здесь устройство 100 базовой станции может установить составляющую несущей восходящей линии связи, чтобы устройство 200 мобильной станции передавало управляющую информацию HARQ. Например, устройство 100 базовой станции использует сигнализацию RRC для назначения устройству 200 мобильной станции одной составляющей несущей восходящей линии связи, чтобы устройство 200 мобильной станции передавало управляющую информацию HARQ. Фиг. 4 в качестве примера показывает, что устройство 100 базовой станции устанавливает UCC2 в качестве составляющей несущей восходящей линии связи, чтобы устройство 200 мобильной станции передавало управляющую информациюHARQ. Устройство 200 мобильной станции использует PUCCH на UCC2, установленной устройством 100 базовой станции, для передачи управляющей информации HARQ. На фиг. 4 область, которая развернута с помощью пунктирной линии из PUCCH (ресурсная областьPUCCH, указанная пунктирным рисунком) на UCC2, концептуально показывает PUCCH на UCC2. Здесь для простоты иллюстрации горизонтальное направление подразумевается как частотный ресурс (который может быть представлен в качестве полосы пропускания), а ортогональный ресурс, описываемый позже, не проиллюстрирован. На фиг. 4 устройство 100 базовой станции передает первый параметр, задающий первую область(область В, указанную с помощью RB3-RB5), где устройство 200 мобильной станции может использовать PUCCH. Другими словами, устройство 100 базовой станции может задать из ресурсной областиPUCCH на UCC2 первую область, чтобы устройство 200 мобильной станции передавало управляющую информацию HARQ. Например, устройство 100 базовой станции с использованием сигнализации RRC передает первый параметр и посредством этого задает первую область индивидуально для устройства мобильной станции. Кроме того, например, устройство 100 базовой станции с использованием широковещательного канала передает первый параметр и посредством этого задает первую область индивидуально для соты. Например, устройство 100 базовой станции в качестве первого параметра передает полосу пропускания ресурса PUCCH и посредством этого задает первую область. Кроме того, например, устройство 100 базовой станции в качестве первого параметра передает информацию, указывающую ортогональный ресурс, описываемый позже, и посредством этого задает первую область. Здесь устройство 100 базовой станции также может сообщить (установить) в качестве первого параметра начальное положение для первой области и посредством этого задать первую область. Кроме того, устройство 200 мобильной станции может принимать первый параметр от устройства 100 базовой станции и посредством этого распознавать область А (область А, представленную с помощью RB1 и RB2). На фиг. 4 устройство 100 базовой станции передает второй параметр, задающий вторую область(область С, указанную с помощью RB6 - RB8), где устройство 200 мобильной станции может использовать PUCCH. Другими словами, устройство 100 базовой станции может задать из ресурсной областиPUCCH вторую область, чтобы устройство 200 мобильной станции передавало управляющую информацию HARQ. Например, устройство 100 базовой станции с использованием сигнализации RRC передает второй параметр и посредством этого задает вторую область индивидуально для устройства мобильной станции. Кроме того, например, устройство 100 базовой станции с использованием широковещательного канала передает второй параметр и посредством этого задает вторую область индивидуально для соты. Например, устройство 100 базовой станции в качестве второго параметра передает полосу пропускания ресурса PUCCH и посредством этого задает вторую область. Кроме того, например, устройство 100 базовой станции в качестве второго параметра передает информацию, указывающую ортогональный ресурс, описываемый позже, и посредством этого задает вторую область. Здесь устройство 100 базовой станции может сообщить (установить) в качестве второго параметра начальное положение для второй области и посредством этого задать вторую область. Например, на фиг. 4 устройство 100 базовой станции с использованием сигнализации RRC может передавать устройству 200 мобильной станции первый параметр, задающий первую область, где устройство 200 мобильной станции может использовать PUCCH, а с использованием широковещательного канала может передавать устройству 200 мобильной станции второй параметр, задающий вторую область,где устройство 200 мобильной станции может использовать PUCCH. Устройство 100 базовой станции передает таким образом первый параметр и второй параметр, и соответственно можно установить для каждого из устройств 200 мобильных станций первую область, где устройство 200 мобильной станции может использовать PUCCH, и установить для каждой из сот вторую область, где устройство 200 мобильной станции может использовать PUCCH. Кроме того, на фиг. 4 устройство 100 базовой станции с использованием сигнализации RRC может распределять PUCCH, чтобы устройство 200 мобильной станции передавала управляющую информациюHARQ. Другими словами, устройство 100 базовой станции может использовать сигнализацию RRC для указания, какой PUCCH в каждой из первой области и второй области, заданных для устройства 200 мобильной станции, используется для передачи управляющей информации HARQ. Кроме того, устройство 100 базовой станции может распределять PUCCH, чтобы устройство 200 мобильной станции передавало управляющую информацию HARQ совместно с PDCCH. Другими словами, устройство 100 базовой станции может указывать, какой PUCCH в каждой из первой области и второй области, заданных для устройства 200 мобильной станции, используется для передачи управляющей информации HARQ совместно с PDCCH. Например, устройство 100 базовой станции в зависимости от положения в ресурсной областиPDCCH на составляющей несущей нисходящей линии связи может указывать, какой PUCCH в каждой из первой области и второй области использует устройство 200 мобильной станции для передачи управляющей информации HARQ. Другими словами, устройство 200 мобильной станции на основе того, какPDCCH, переданный от устройства 100 базовой станции, отображается в ресурсную область PDCCH,отображает управляющую информацию HARQ в PUCCH в каждой из первой области и второй области и передает ее устройству 100 базовой станции. Здесь соответствие между PDCCH, переданным от устройства 100 базовой станции, и PUCCH в каждой из первой области и второй области задается путем ассоциации индекса ССЕ, который является головным элементом ССЕ, составляющих PDCCH, с индексомPUCCH в каждой из первой области и второй области. На фиг. 4 устройство 200 мобильной станции использует PUCCH, распределенный устройством 100 базовой станции, для передачи управляющей информации HARQ устройству 100 базовой станции. Здесь, если устройство 100 базовой станции использует множество PDCCH для распределения множества PDSCH в одном подкадре, то устройство 200 мобильной станции использует первую область для передачи управляющей информации HARQ. Здесь устройство 200 мобильной станции использует область А (область А, представленную с помощью RB1 и RB2) для передачи, например, CSI или CQI устройству 100 базовой станции. Например, на фиг. 4, если устройство 100 базовой станции использует PDCCH на DCC1, DCC2 иDCC3 соответственно для распределения трех PDSCH в одном и том же подкадре, то устройство 200 мобильной станции использует первую область для передачи управляющей информации HARQ. Например,если устройство 100 базовой станции использует два PDCCH на DCC2 для распределения двух PDSCH в одном и том же подкадре, то устройство 200 мобильной станции использует первую область для передачи управляющей информации HARQ. На фиг. 4, если устройство 100 базовой станции использует один PDCCH для распределения одногоPDSCH, то устройство 200 мобильной станции использует первую область или вторую область для передачи управляющей информации HARQ. Здесь, если устройство 100 базовой станции использует один PDCCH на составляющей несущей помимо определенной составляющей несущей для распределения одного PDSCH, то устройство 200 мобильной станции использует первую область для передачи управляющей информации HARQ. Если устройство 100 базовой станции использует один PDCCH на определенной составляющей несущей для распределения одного PDSCH, то устройство 200 мобильной станции использует вторую область для передачи управляющей информации HARQ. На фиг. 4 устройство 100 базовой станции может установить определенную составляющую несущую нисходящей линии связи для устройства 200 мобильной станции. Например, устройство 100 базовой станции использует широковещательный канал для установления определенной составляющей несущей нисходящей линии связи для устройства 200 мобильной станции. Например, устройство 100 базовой станции использует сигнализацию RRC для установления определенной составляющей несущей нисходящей линии связи для устройства 200 мобильной станции. Иными словами, если устройство 100 базовой станции использует один PDCCH на составляющей несущей помимо установленной составляющей несущей нисходящей линии связи для распределения одного PDSCH, то устройство 200 мобильной станции использует первую область для передачи управляющей информации HARQ. Если устройство 100 базовой станции использует один PDCCH на установленной составляющей несущей нисходящей линии связи для распределения одного PDSCH, то устройство 200 мобильной станции использует вторую область для передачи управляющей информации HARQ. Например, на фиг. 4, если устройство 100 базовой станции использует широковещательный канал для установки DCC2 в качестве определенной составляющей несущей нисходящей линии связи и использует один PDCCH на DCC1 или DCC3 для распределения одного PDSCH, то устройство 200 мобильной станции использует первую область для передачи управляющей информации HARQ. Например, если устройство 100 базовой станции использует сигнализацию RRC для установкиDCC2 в качестве определенной составляющей несущей нисходящей линии связи и использует одинPDCCH на DCC1 или DCC3 для распределения одного PDSCH, то устройство 200 мобильной станции использует первую область для передачи управляющей информации HARQ. Например, если устройство 100 базовой станции использует широковещательный канал для установки DCC2 в качестве определенной составляющей несущей нисходящей линии связи и использует один PDCCH на DCC2 для распределения одного PDSCH, то устройство 200 мобильной станции использует вторую область для передачи управляющей информации HARQ. Например, если устройство 100 базовой станции использует сигнализацию RRC для установки DCC2 в качестве определенной составляющей несущей нисходящей линии связи и использует один PDCCH на DCC2 для распределения одного PDSCH, то устройство 200 мобильной станции использует вторую область для передачи управляющей информации HARQ. Здесь, если устройство 100 базовой станции использует множество PDCCH на определенной составляющей несущей нисходящей линии связи для распределения множества PDSCH в одном подкадре,то устройство 200 мобильной станции использует первую область для передачи управляющей информации HARQ. Другими словами, устройство 200 мобильной станции использует первую область для передачи устройству 100 базовой станции управляющей информации HARQ для множества PDCCH и/или транспортного блока нисходящей линии связи, переданного по множеству PDSCH. Устройство 200 мобильной станции также использует первую область для передачи устройству 100 базовой станции управляющей информации HARQ для одного PDCCH на составляющей несущей помимо определенной составляющей несущей и/или транспортного блока нисходящей линии связи, переданного по одному PDSCH. Иными словами, если устройство 100 базовой станции использует множество PDCCH для распределения множества PDSCH в одном подкадре или если устройство 100 базовой станции использует одинPDCCH на составляющей несущей помимо определенной составляющей несущей для распределения одного PDSCH, то устройство 200 мобильной станции использует первую область для передачи управляющей информации HARQ. Устройство 200 мобильной станции использует вторую область для передачи устройству 100 базовой станции управляющей информации HARQ для одного PDCCH на определенной составляющей несущей и/или транспортного блока нисходящей линии связи, переданного по одному PDSCH. Здесь на фиг. 4 устройство 100 базовой станции и устройство 200 мобильной станции могут распознать, что составляющая несущая нисходящей линии связи, соответствующая составляющей несущей восходящей линии связи, установленной устройством 100 базовой станции в качестве составляющей несущей восходящей линии связи, на которой передается управляющая информация HARQ, является определенной составляющей несущей нисходящей линии связи. Другими словами, на фиг. 4, если устройство 100 базовой станции для распределения PDSCH использует PDCCH на составляющей несущей помимо составляющей несущей нисходящей линии связи,соответствующей составляющей несущей восходящей линии связи, установленной в качестве составляющей несущей восходящей линии связи, на которой передается управляющая информация HARQ, то устройство 200 мобильной станции использует первую область для передачи управляющей информацииHARQ. Если устройство 100 базовой станции для распределения PDSCH использует PDCCH на составляющей несущей нисходящей линии связи, соответствующей составляющей несущей восходящей линии связи, установленной в качестве составляющей несущей восходящей линии связи, на которой передается управляющая информация HARQ, то устройство 200 мобильной станции использует вторую область для передачи управляющей информации HARQ. Например, на фиг. 4, если устройство 100 базовой станции использует широковещательный канал для ассоциации DCC2 с UCC2 и использует PDCCH на DCC1 или DCC3 для распределения PDSCH, то устройство 200 мобильной станции использует первую область для передачи управляющей информацииHARQ. Например, если устройство 100 базовой станции использует сигнализацию RRC для ассоциацииDCC2 с UCC2 и использует PDCCH на DCC1 или DCC3 для распределения PDSCH, то устройство 200 мобильной станции использует первую область для передачи управляющей информации HARQ. Например, если устройство 100 базовой станции использует широковещательный канал для ассоциации DCC2 с UCC2 и использует PDCCH на DCC2 для распределения PDSCH, то устройство 200 мобильной станции использует вторую область для передачи управляющей информации HARQ. Например,если устройство 100 базовой станции использует сигнализацию RRC для ассоциации DCC2 с UCC2 и использует PDCCH на DCC2 для распределения PDSCH, то устройство 200 мобильной станции использует вторую область для передачи управляющей информации HARQ. Здесь, как описано выше, на фиг. 4 устройство 100 базовой станции устанавливает UCC2 в качестве составляющей несущей восходящей линии связи, на которой устройство 200 мобильной станции передает управляющую информацию HARQ. Как описано выше, если устройство 100 базовой станции использует множество PDCCH на определенной составляющей несущей нисходящей линии связи для распределения множества PDSCH в одном подкадре, то устройство 200 мобильной станции использует первую область для передачи управляющей информации HARQ. Кроме того, на фиг. 4 устройство 100 базовой станции и устройство 200 мобильной станции могут считать, что составляющая несущая нисходящей линии связи, используемая для выполнения начального установления соединения, является определенной составляющей несущей нисходящей линии связи. Кроме того, устройство 100 базовой станции и устройство 200 мобильной станции могут считать, что составляющая несущая нисходящей линии связи, используемая для выполнения процедуры произвольного доступа, является определенной составляющей несущей нисходящей линии связи. Другими словами, на фиг. 4, если устройство 100 базовой станции для распределения PDSCH использует PDCCH на составляющей несущей помимо составляющей несущей нисходящей линии связи,используемой для выполнения начального установления соединения, то устройство 200 мобильной станции использует первую область для передачи управляющей информации HARQ. Если устройство 100 базовой станции для распределения PDSCH использует PDCCH на составляющей несущей нисходящей линии связи, используемой для выполнения начального установления соединения, то устройство 200 мобильной станции использует вторую область для передачи управляющей информации HARQ. Например, на фиг. 4, если устройство 100 базовой станции использует PDCCH на DCC1 или DCC3 для распределения PDSCH, то устройство 200 мобильной станции, которая выполняет на DCC2 начальное установление соединения с устройством 100 базовой станции, использует первую область для передачи управляющей информации HARQ. Например, если устройство 100 базовой станции используетPDCCH на DCC2 для распределения PDSCH, то устройство 200 мобильной станции, которая выполняет на DCC2 начальное установление соединения с устройством 100 базовой станции, использует вторую область для передачи управляющей информации HARQ. Здесь, как описано выше, если устройство 100 базовой станции использует множество PDCCH на определенной составляющей несущей нисходящей линии связи для распределения множества PDSCH в одном подкадре, то устройство 200 мобильной станции использует первую область для передачи управляющей информации HARQ. На фиг. 4 устройство 200 мобильной станции в случае передачи управляющей информации HARQ с использованием первой области использует первый формат передачи для передачи управляющей информации HARQ устройству 100 базовой станции. Другими словами, устройство 100 базовой станции передает устройству 200 мобильной станции первый параметр, задающий первую область, где устройство 200 мобильной станции может использовать первый формат передачи; устройство 200 мобильной станции использует первый формат передачи в первой области для передачи управляющей информацииHARQ устройству 100 базовой станции. Кроме того, устройство 200 мобильной станции в случае передачи управляющей информацииHARQ с использованием второй области использует второй формат передачи для передачи управляющей информации HARQ устройству 100 базовой станции. Другими словами, устройство 100 базовой станции передает устройству 200 мобильной станции второй параметр, задающий вторую область, где устройство 200 мобильной станции может использовать второй формат передачи и которая отличается от первой области; устройство 200 мобильной станции использует второй формат передачи во второй области для передачи управляющей информации HARQ устройству 100 базовой станции. Иными словами, если устройство 100 базовой станции использует множество PDCCH для распределения множества PDSCH в одном подкадре, то устройство 200 мобильной станции использует первый формат передачи для передачи управляющей информации HARQ. Если устройство 100 базовой станции использует один PDCCH для распределения одного PDSCH, то устройство 200 мобильной станции использует первый формат передачи или второй формат передачи для передачи управляющей информацииHARQ. Если устройство 100 базовой станции использует один PDCCH на составляющей несущей помимо определенной составляющей несущей для распределения одного PDSCH, то устройство 200 мобильной станции использует первый формат передачи для передачи управляющей информации HARQ. Иными словами, если устройство 100 базовой станции использует множество PDCCH для распределения множества PDSCH в одном подкадре или если устройство 100 базовой станции использует один PDCCH на составляющей несущей помимо определенной составляющей несущей для распределения одного PDSCH,то устройство 200 мобильной станции использует первый формат передачи для передачи управляющей информации HARQ. Если устройство 100 базовой станции использует один PDCCH на определенной составляющей несущей для распределения одного PDSCH, то устройство 200 мобильной станции использует второй формат передачи для передачи управляющей информации HARQ. Здесь устройство 200 мобильной станции использует первый формат передачи и посредством этого может передавать управляющую информацию восходящей линии связи, имеющую больший объем информации, чем управляющая информация восходящей линии связи (которая может быть управляющей информацией HARQ), которая может передаваться с использованием второго формата передачи. Например, устройство 200 мобильной станции использует первый формат передачи для передачи устройству 100 базовой станции управляющей информации HARQ для множества PDCCH и/или множества транспортных блоков нисходящей линии связи, переданных на каждой из DCC1, DCC2 и DCC3. Здесь, например, устройство 200 мобильной станции использует второй формат передачи для передачи устройству 100 базовой станции управляющей информации HARQ для одного PDCCH и/или одного транспортного блока нисходящей линии связи, переданного на DCC2. Другими словами, можно увеличить количество информационных разрядов на подкадр, которое можно передавать с использованием первого формата передачи, по сравнению с количеством информационных разрядов на подкадр, которое можно передавать с использованием второго формата передачи. Устройство 200 мобильной станции может применять к управляющей информации восходящей линии связи (которая может быть управляющей информацией HARQ), переданной с использованием первого формата передачи, схему модуляции с более высоким уровнем модуляции, нежели схема модуляции, которая применяется к управляющей информации восходящей линии связи, переданной с использованием второго формата передачи. Например, устройство 200 мобильной станции использует первый формат передачи и применяет к управляющей информации восходящей линии связи 8-позиционную фазовую манипуляцию (8PSK) или квадратурную амплитудную модуляцию (QAM), и передает эту информацию устройству 100 базовой станции. Здесь, например, устройство 200 мобильной станции использует второй формат передачи и применяет к управляющей информации восходящей линии связи двухпозиционную фазовую манипуляцию (BPSK) или квадратурную фазовую манипуляцию (QPSK), и передает эту информацию устройству 100 базовой станции. Другими словами, можно применять к управляющей информации восходящей линии связи, переданной с использованием первого формата передачи, схему модуляции, имеющую более высокий уровень модуляции, нежели схема модуляции, который применяется к информации восходящей линии связи, переданной с использованием второго формата передачи. Другими словами, можно увеличить объем информации на символ, который можно передавать с использованием первого формата передачи, по сравнению с объемом информации на символ, который можно передавать с использованием второго формата передачи. Устройство 200 мобильной станции может разными способами конфигурировать (формировать) ортогональный ресурс PUCCH, переданного с использованием первого формата передачи (PUCCH, куда отображается управляющая информация восходящей линии связи (которая может быть управляющей информацией HARQ), переданная с использованием первого формата передачи), и ортогональный ресурсPUCCH, переданного с использованием второго формата передачи (PUCCH, куда отображается управляющая информация восходящей линии связи, переданная с использованием второго формата передачи). Здесь устройство 100 базовой станции может задать для устройства 200 мобильной станции способ конфигурирования (способ формирования) ортогонального ресурса PUCCH, переданного с использованием первого формата передачи, и ортогонального ресурса PUCCH, переданного с использованием второго формата передачи. Другими словами, можно разными способами конфигурировать ортогональный ресурс PUCCH, переданного с использованием первого формата передачи, и ортогональный ресурсPUCCH, переданного с использованием второго формата передачи. Фиг. 5 - схема, концептуально показывающая пример конфигурации ортогонального ресурсаPUCCH, используемого в случае, когда устройство 200 мобильной станции передает управляющую информацию восходящей линии связи. Фиг. 5 в качестве примера конфигурации ортогонального ресурса показывает циклический сдвиг последовательности CAZAC в горизонтальном направлении (показывает циклический сдвиг последовательности CAZAC, представленный цифрами от 1 до 12). Например, устройство 200 мобильной станции использует ортогональный ресурс PUCCH (ортогональный ресурс, который указывается затемненным и в котором количество циклических сдвигов последовательности CAZAC равно трем) для передачи управляющей информации восходящей линии связи. Другими словами, устройство 200 мобильной станции может выполнять в PUCCH циклический сдвиг последовательности CAZAC в частотном направлении, чтобы посредством этого ортогонализировать ресурс, и может использовать ортогонализированный ресурс для передачи управляющей информации восходящей линии связи. Также фиг. 6 является схемой, концептуально показывающей пример конфигурации ортогонального ресурса PUCCH, используемого в случае, когда устройство 200 мобильной станции передает управляющую информацию восходящей линии связи. Фиг. 6 в качестве примера конфигурации ортогонального ресурса показывает индекс ортогональной последовательности (ортогональный символ) в вертикальном направлении (показывает индекс ортогональной последовательности, представленный цифрами от 1 до 5). Например, устройство 200 мобильной станции использует ортогональный ресурс (ортогональный ресурс, который указывается затемненным и в котором индекс ортогональной последовательности равен двум) для передачи управляющей информации восходящей линии связи. Другими словами, устройство 200 мобильной станции может выполнять в PUCCH ортогональную последовательность во временном направлении, чтобы посредством этого ортогонализировать ресурс, и может использовать ортогонализированный ресурс для передачи управляющей информации восходящей линии связи. Также фиг. 7 является схемой, концептуально показывающей пример конфигурации ортогонального ресурса PUCCH, используемого в случае, когда устройство 200 мобильной станции передает управляющую информацию восходящей линии связи. Фиг. 7 в качестве примера конфигурации ортогонального ресурса показывает циклический сдвиг последовательности CAZAC в горизонтальном направлении и индекс ортогональной последовательности в вертикальном направлении (показывает циклический сдвиг последовательности CAZAC, представленный цифрами от 1 до 12, и индекс ортогональной последова- 20024340 тельности, представленный цифрами от 1 до 4). Например, устройство 200 мобильной станции использует ортогональный ресурс PUCCH (ортогональный ресурс, который указывается затемненным и в котором количество циклических сдвигов последовательности CAZAC равно трем и индекс ортогональной последовательности равен двум) для передачи управляющей информации восходящей линии связи. Другими словами, устройство 200 мобильной станции может выполнять в PUCCH циклический сдвиг последовательности CAZAC в частотном направлении и ортогональную последовательность во временном направлении, чтобы посредством этого ортогонализировать ресурс, и может использовать ортогонализированный ресурс для передачи управляющей информации восходящей линии связи. На фиг. 4 устройство 200 мобильной станции использует первый формат передачи или второй формат передачи в ортогональном ресурсе PUCCH, сконфигурированном по описанному выше способу конфигурации, чтобы передавать устройству 100 базовой станции управляющую информацию восходящей линии связи (которая может быть управляющей информацией HARQ). Например, устройство 200 мобильной станции может использовать первый формат передачи в ортогональном ресурсе PUCCH, сконфигурированном с помощью ортогональной последовательности, показанной на фиг. 6, чтобы передавать управляющую информацию восходящей линии связи. Например,устройство 200 мобильной станции может использовать второй формат передачи в ортогональном ресурсе PUCCH, сконфигурированном с помощью циклического сдвига последовательности CAZAC и ортогональной последовательности, показанных на фиг. 7, чтобы передавать управляющую информацию восходящей линии связи. Здесь в системе мобильной связи количество ресурсов, которые можно ортогонализировать, ассоциируется с количеством мобильных станций 200, которые могут передавать информацию в определенный момент (количество мобильных станций 200, которые можно мультиплексировать). Например, как показано на фиг. 5, когда циклический сдвиг последовательности CAZAC в ортогональном ресурсе равен 12, можно мультиплексировать вплоть до 12 мобильных станций 200. Также, как показано на фиг. 6, когда индекс ортогональной последовательности в ортогональном ресурсе равен пяти, можно мультиплексировать вплоть до 5 мобильных станций 200. Также, как показано на фиг. 7, когда циклический сдвиг последовательности CAZAC в ортогональном ресурсе равен 12, а индекс ортогональной последовательности равен 4, можно мультиплексировать вплоть до 48 (124) мобильных станций 200. Устройство 100 базовой станции в соте, которой нужно управлять, учитывает состояния ресурса нисходящей линии связи и ресурса восходящей линии связи, количество мобильных станций 200, которые осуществляют связь с использованием множества составляющих несущих, количество мобильных станций 200, которые осуществляют связь с использованием одной составляющей несущей и т.п., и соответственно устройство 200 мобильной станции может задавать способ конфигурирования ортогонального ресурса в первом формате передачи и/или втором формате передачи, в котором передается управляющая информация восходящей линии связи. Здесь, как описано выше, устройство 100 базовой станции также может передавать информацию,указывающую ортогональный ресурс в качестве первого параметра, задающего первую область, где устройство 200 мобильной станции может использовать PUCCH, и второго параметра, задающего вторую область, где устройство 200 мобильной станции может использовать PUCCH. Устройство 100 базовой станции также может передавать информацию, указывающую ортогональный ресурс в качестве первого параметра, задающего первую область, где устройство 200 мобильной станции может использовать первый формат передачи, и второго параметра, задающего вторую область, где устройство 200 мобильной станции может использовать второй формат передачи. Например, устройство 100 базовой станции в качестве первого параметра и второго параметра передает устройству 200 мобильной станции информацию, указывающую количество циклических сдвигов последовательности CAZAC, и информацию, указывающую индекс ортогональной последовательности. Устройство 100 базовой станции в качестве первого параметра и второго параметра передает информацию, указывающую количество циклических сдвигов последовательности CAZAC, и информацию, указывающую индекс ортогональной последовательности, и соответственно устройство 200 мобильной станции может гибче задавать ресурс для передачи управляющей информации восходящей линии связи. Например, устройство 100 базовой станции в качестве первой области, где может использоватьсяPUCCH, может задавать области вплоть до цифры 3 циклического сдвига последовательности CAZAC. Например, устройство 100 базовой станции в качестве первой области, где может использоватьсяPUCCH, может задавать области вплоть до цифры 2 индекса ортогональной последовательности. Например, устройство 100 базовой станции в качестве первой области, где может использоваться PUCCH, может задавать области вплоть до цифры 3 циклического сдвига последовательности CAZAC и вплоть до цифры 2 индекса ортогональной последовательности. Кроме того, устройство 200 мобильной станции в качестве первого формата передачи может использовать формат передачи, в котором управляющая информация HARQ и CQI могут передаваться вместе (одновременно). Другими словами, устройство 200 мобильной станции может использовать первый формат передачи для передачи управляющей информации HARQ и CQI вместе. Например, устрой- 21024340 ство 200 мобильной станции передает управляющую информацию HARQ и CQI вместе, причем управляющая информация HARQ предназначена для PDCCH и/или транспортного блока нисходящей линии связи, переданного по PDSCH на каждой из DCC1, DCC2 и DCC3. Устройство 200 мобильной станции в качестве первого формата передачи использует формат передачи, в котором управляющая информацияHARQ и CQI могут передаваться вместе, и посредством этого может эффективнее использовать PUCCH,распределенный устройством 100 базовой станции, для передачи управляющей информации восходящей линии связи (управляющей информации HARQ и CQI). Кроме того, устройство 200 мобильной станции в качестве первого формата передачи может использовать формат передачи, в котором управляющая информация HARQ и запрос планирования могут передаваться вместе (одновременно). Другими словами, устройство 200 мобильной станции может использовать первый формат передачи для передачи управляющей информации HARQ и запроса планирования. Например, устройство 200 мобильной станции передает управляющую информацию HARQ и запрос планирования, причем управляющая информация HARQ предназначена для PDCCH и/или транспортного блока нисходящей линии связи, переданного по PDSCH на каждой из DCC1, DCC2 и DCC3. Устройство 200 мобильной станции в качестве первого формата передачи использует формат передачи, в котором управляющая информация HARQ и запрос планирования могут передаваться вместе, и посредством этого может эффективнее использовать PUCCH, распределенный устройством 100 базовой станции, для передачи управляющей информации восходящей линии связи (управляющей информацииHARQ и запроса планирования). Как описано выше, в первом варианте осуществления устройство 100 базовой станции задает первую область и вторую область, где устройство 200 мобильной станции может использовать PUCCH, и устройство 200 мобильной станции использует первую область или вторую область на основе PDCCH,которому устройство 100 базовой станции распределяет (планирует) PDSCH для передачи управляющей информации HARQ. Устройство 100 базовой станции и устройство 200 мобильной станции передают и принимают управляющую информацию HARQ, как описано выше, и соответственно могут передавать и принимать управляющую информацию HARQ наряду с эффективным использованием ресурса восходящей линии связи. Например, устройство 200 мобильной станции, которое взаимодействует с устройством 100 базовой станции, используя множество составляющих несущих, использует PUCCH в первой области, заданной устройством 100 базовой станции, для передачи управляющей информации HARQ для множестваPDCCH и/или множества транспортных блоков нисходящей линии связи, и посредством этого может передавать управляющую информацию HARQ наряду с эффективным использованием ресурса восходящей линии связи. Если устройство 100 базовой станции использует один PDCCH на определенной составляющей несущей для распределения одного PDSCH, то устройство 200 мобильной станции использует вторую область для передачи управляющей информации HARQ и соответственно можно передавать и принимать управляющую информацию HARQ, по меньшей мере, на определенной составляющей несущей между устройством 100 базовой станции и устройством 200 мобильной станции. Например, в условиях, в которых количество составляющих несущих, используемых для связи, отличается между устройством 100 базовой станции и устройством 200 мобильной станции (например,определяется, что устройство 100 базовой станции осуществляет связь с использованием пяти DCC, а устройство 200 мобильной станции осуществляет связь с использованием трех DCC), можно передавать и принимать управляющую информацию HARQ, по меньшей мере, на определенной составляющей несущей и посредством этого продолжать связь между устройством 100 базовой станции и устройством 200 мобильной станции. На устройства 100 базовой станции первый параметр, задающий первую область, и второй параметр, задающий вторую область, передаются устройству 200 мобильной станции, и соответственно можно задавать каждую из областей на основе условий в управляемой соте (количество мобильных станций 200, осуществляющих связь с использованием ресурса нисходящей линии связи и ресурса восходящей линии связи и множества составляющих несущих, количество мобильных станций 200, осуществляющих связь с использованием одной составляющей несущей, и т. п.), в результате чего можно гибче управлять передачей управляющей информации HARQ. Устройство 200 мобильной станции, взаимодействующее с устройством 100 базовой станции с использованием множества составляющих несущих, использует первый формат передачи для передачи управляющей информации HARQ для множества PDCCH и/или множества транспортных блоков нисходящей линии связи, и посредством этого может управлять передачей управляющей информации HARQ наряду с эффективным использованием ресурса восходящей линии связи. Устройство 200 мобильной станции использует первый формат передачи и второй формат передачи для передачи управляющей информации HARQ, и соответственно можно гибче управлять передачей управляющей информации HARQ на устройство 100 базовой станции. Другими словами, с помощью устройства 100 базовой станции можно управлять передачей управляющей информации HARQ с учетом объема управляющей информации HARQ, переданной устройством 200 мобильной станции, количества мобильных станций 200, передающих управляющую информацию HARQ в определенный момент, и т.п. Второй вариант осуществления. Сейчас будет описываться второй вариант осуществления настоящего изобретения. Во втором варианте осуществления устройство 100 базовой станции передает устройству 200 мобильной станции первый параметр, задающий первую область, где устройство 200 мобильной станции может использовать PUCCH, и передает устройству 200 мобильной станции второй параметр, задающий вторую область,которая отличается от первой области, где устройство 200 мобильной станции может использоватьPUCCH; если устройство 100 базовой станции использует множество PDCCH для распределения (планирования) множества PDSCH в одном подкадре, то устройство 200 мобильной станции использует первую область для передачи управляющей информации HARQ устройству 100 базовой станции, тогда как если устройство 100 базовой станции использует один PDCCH для распределения (планирования) одногоPDSCH, то устройство 200 мобильной станции использует первую область или вторую область для передачи управляющей информации HARQ устройству 100 базовой станции. Устройство 100 базовой станции передает устройству 200 мобильной станции первый параметр, задающий первую область, где устройство 200 мобильной станции может использовать PUCCH, и передает устройству 200 мобильной станции второй параметр, задающий вторую область, которая отличается от первой области, где устройство 200 мобильной станции может использовать PUCCH; если устройство 100 базовой станции использует один PDCCH на определенной составляющей несущей для распределения (планирования) одного PDSCH на составляющей несущей, отличной от составляющей несущей, куда отображается PDCCH, то устройство 200 мобильной станции использует первую область для передачи управляющей информации HARQ устройству 100 базовой станции, тогда как если устройство 100 базовой станции использует один PDCCH на определенной составляющей несущей для распределения (планирования) одного PDSCH на той же составляющей несущей, что и составляющая несущая, куда отображается PDCCH, то устройство 200 мобильной станции использует вторую область для передачи управляющей информации HARQ устройству 100 базовой станции. Устройство 100 базовой станции передает устройству 200 мобильной станции первый параметр, задающий первую область, где устройство 200 мобильной станции может использовать PUCCH, и передает устройству 200 мобильной станции второй параметр, задающий вторую область, которая отличается от первой области, где устройство 200 мобильной станции может использовать PUCCH; если устройство 100 базовой станции использует множество PDCCH для распределения (планирования) множестваPDSCH в одном подкадре или если устройство 100 базовой станции использует один PDCCH на определенной составляющей несущей для распределения (планирования) одного PDSCH на составляющей несущей, отличной от составляющей несущей, куда отображается PDCCH, то устройство 200 мобильной станции использует первую область для передачи управляющей информации HARQ устройству 100 базовой станции, тогда как если устройство 100 базовой станции использует один PDCCH на определенной составляющей несущей для распределения (планирования) одного PDSCH на той же составляющей несущей, что и составляющая несущая, куда отображается PDCCH, то устройство 200 мобильной станции использует вторую область для передачи управляющей информации HARQ устройству 100 базовой станции. Кроме того, устройство 100 базовой станции передает устройству 200 мобильной станции первый параметр, задающий первую область, где устройство 200 мобильной станции может использовать первый формат передачи, и передает устройству 200 мобильной станции второй параметр, задающий вторую область, в которой устройство 200 мобильной станции может использовать второй формат передачи и которая отличается от первой области; если устройство 100 базовой станции использует множествоPDCCH для распределения (планирования) множества PDSCH в одном подкадре, то устройство 200 мобильной станции использует первый формат передачи для передачи управляющей информации HARQ устройству 100 базовой станции, тогда как если устройство 100 базовой станции использует одинPDCCH для распределения (планирования) одного PDSCH, то устройство 200 мобильной станции использует первый формат передачи или второй формат передачи для передачи управляющей информацииHARQ устройству 100 базовой станции. Кроме того, устройство 100 базовой станции передает устройству 200 мобильной станции первый параметр, задающий первую область, где устройство 200 мобильной станции может использовать первый формат передачи, и передает устройству 200 мобильной станции второй параметр, задающий вторую область, отличную от первой области, где устройство 200 мобильной станции может использовать первый формат передачи; если устройство 100 базовой станции использует один PDCCH на определенной составляющей несущей для распределения (планирования) одного PDSCH на составляющей несущей, отличной от составляющей несущей, куда отображается PDCCH, то устройство 200 мобильной станции использует первый формат передачи для передачи управляющей информации HARQ устройству 100 базовой станции, тогда как если устройство 100 базовой станции использует один PDCCH на определенной составляющей несущей для распределения (планирования) одного PDSCH на той же составляющей несущей, что и составляющая несущая, куда отображается PDCCH, то устройство 200 мобильной станции использует второй формат передачи для передачи управляющей информации HARQ уст- 23024340 ройству 100 базовой станции. Кроме того, устройство 100 базовой станции передает устройству 200 мобильной станции первый параметр, задающий первую область, где устройство 200 мобильной станции может использовать первый формат передачи, и передает устройству 200 мобильной станции второй параметр, задающий вторую область, в которой устройство 200 мобильной станции может использовать второй формат передачи и которая отличается от первой области; если устройство 100 базовой станции использует множествоPDCCH для распределения (планирования) множества PDSCH в одном подкадре или если устройство 100 базовой станции использует один PDCCH на определенной составляющей несущей для распределения (планирования) одного PDSCH на составляющей несущей, отличной от составляющей несущей, куда отображается PDCCH, то устройство 200 мобильной станции использует первый формат передачи для передачи управляющей информации HARQ устройству 100 базовой станции, тогда как если устройство 100 базовой станции использует один PDCCH на определенной составляющей несущей для распределения (планирования) одного PDSCH на той же составляющей несущей, что и составляющая несущая, куда отображается PDCCH, то устройство 200 мобильной станции использует второй формат передачи для передачи управляющей информации HARQ устройству 100 базовой станции. Здесь управляющая информация HARQ, переданная от устройства 200 мобильной станции, включает в себя информацию, указывающую ACK/NACK, и/или информацию, указывающую DTX дляPDCCH, и/или транспортный блок нисходящей линии связи, переданный от устройства 100 базовой станции. Информация, указывающая DTX, является информацией, которая указывает, что устройство 200 мобильной станции не смогла обнаружить PDCCH, переданный от устройства 100 базовой станции. Поскольку первый параметр и второй параметр, переданные от устройства 100 базовой станции устройству 200 мобильной станции, являются такими же, как описаны в первом варианте осуществления,их описание повторяться не будет. Как и в первом варианте осуществления, второй вариант осуществления будет описываться со ссылкой на фиг. 4. Как и в первом варианте осуществления, второй вариант осуществления может применяться к любой из систем мобильной связи с симметрично объединенными несущими и с асимметрично объединенными несущими. На фиг. 4 устройство 200 мобильной станции использует PUCCH, распределенный устройством 100 базовой станции, для передачи управляющей информации HARQ устройству 100 базовой станции. Здесь, если устройство 100 базовой станции использует множество PDCCH для распределения множества PDSCH в одном подкадре, то устройство 200 мобильной станции использует первую область для передачи управляющей информации HARQ. Здесь устройство 200 мобильной станции использует область А (область А, представленную с помощью RB1 и RB2) для передачи, например, CSI или CQI устройству 100 базовой станции. Например, на фиг. 4, если устройство 100 базовой станции использует PDCCH на каждой из DCC1,DCC2 и DCC3 для распределения трех PDSCH в одном и том же подкадре, то устройство 200 мобильной станции использует первую область для передачи управляющей информации HARQ. Например, если устройство 100 базовой станции использует два PDCCH на DCC2 для распределения двух PDSCH в одном и том же подкадре, то устройство 200 мобильной станции использует первую область для передачи управляющей информации HARQ. На фиг. 4, если устройство 100 базовой станции использует один PDCCH для распределения одногоPDSCH, то устройство 200 мобильной станции использует первую область или вторую область для передачи управляющей информации HARQ. Здесь, если устройство 100 базовой станции использует один PDCCH на определенной составляющей несущей для распределения одного PDSCH на составляющей несущей, отличной от составляющей несущей, куда отображается PDCCH, то устройство 200 мобильной станции использует первую область для передачи управляющей информации HARQ. Если устройство 100 базовой станции использует одинPDCCH на определенной составляющей несущей для распределения одного PDSCH на той же составляющей несущей, что и составляющая несущая, куда отображается PDCCH, то устройство 200 мобильной станции использует вторую область для передачи управляющей информации HARQ. Как описано в первом варианте осуществления, устройство 100 базовой станции может установить определенную составляющую несущую нисходящей линии связи для устройства 200 мобильной станции. Устройство 100 базовой станции и устройство 200 мобильной станции могут считать, что составляющая несущая нисходящей линии связи, соответствующая составляющей несущей восходящей линии связи, установленной устройством 100 базовой станции в качестве составляющей несущей восходящей линии связи, на которой передается управляющая информация HARQ, является определенной составляющей несущей нисходящей линии связи. Устройство 100 базовой станции и устройство 200 мобильной станции также могут считать, что составляющая несущая нисходящей линии связи, используемая для выполнения начального установления соединения, является определенной составляющей несущей нисходящей линии связи. Например, на фиг. 4, если устройство 100 базовой станции использует широковещательный канал для установки DCC2 в качестве определенной составляющей несущей нисходящей линии связи и ис- 24024340 пользует один PDCCH на DCC2 для распределения одного PDSCH на DCC1 или DCC3, то устройство 200 мобильной станции использует первую область для передачи управляющей информации HARQ. Например, если устройство 100 базовой станции использует сигнализацию RRC для установки DCC2 в качестве определенной составляющей несущей нисходящей линии связи и использует один PDCCH наDCC2 для распределения одного PDSCH на DCC1 или DCC3, то устройство 200 мобильной станции использует первую область для передачи управляющей информации HARQ. Например, если устройство 100 базовой станции использует широковещательный канал для установки DCC2 в качестве определенной составляющей несущей нисходящей линии связи и использует один PDCCH на DCC2 для распределения одного PDSCH на DCC2, то устройство 200 мобильной станции использует вторую область для передачи управляющей информации HARQ. Например, если устройство 100 базовой станции использует сигнализацию RRC для установки DCC2 в качестве определенной составляющей несущей нисходящей линии связи и использует один PDCCH на DCC2 для распределения одного PDSCH на DCC2, то устройство 200 мобильной станции использует вторую область для передачи управляющей информации HARQ. Здесь, если устройство 100 базовой станции использует множество PDCCH на определенной составляющей несущей нисходящей линии связи для распределения множества PDSCH в одном подкадре,то устройство 200 мобильной станции использует первую область для передачи управляющей информации HARQ. Другими словами, устройство 200 мобильной станции использует первую область для передачи устройству 100 базовой станции управляющей информации HARQ для множества PDCCH и/или транспортных блоков нисходящей линии связи, переданных по множеству PDSCH. Устройство 200 мобильной станции использует первую область для передачи устройству 100 базовой станции управляющей информации HARQ для одного PDCCH на определенной составляющей несущей и/или транспортного блока нисходящей линии связи, переданного по одному PDSCH на составляющей несущей, отличной от составляющей несущей, куда отображается PDCCH. Иными словами, если устройство базовой станции использует множество PDCCH для распределения множества PDSCH в одном подкадре или если устройство базовой станции использует один PDCCH на определенной составляющей несущей для распределения одного PDSCH на составляющей несущей,отличной от составляющей несущей, куда отображается PDCCH, то устройство 200 мобильной станции использует первую область для передачи управляющей информации HARQ. Устройство 200 мобильной станции использует вторую область для передачи устройству 100 базовой станции управляющей информации HARQ для одного PDCCH на определенной составляющей несущей и/или транспортного блока нисходящей линии связи, переданного по одному PDSCH на той же составляющей несущей, что и составляющая несущая, куда отображается PDCCH. Здесь, как описано в первом варианте осуществления, устройство 200 мобильной станции в случае передачи управляющей информации HARQ с использованием первой области использует первый формат передачи для передачи управляющей информации HARQ устройству 100 базовой станции. Устройство 200 мобильной станции в случае передачи управляющей информации HARQ с использованием второй области использует второй формат передачи для передачи управляющей информации HARQ устройству 100 базовой станции. Иными словами, если устройство 100 базовой станции использует множество PDCCH для распределения множества PDSCH в одном подкадре, то устройство 200 мобильной станции использует первый формат передачи для передачи управляющей информации HARQ. Если устройство 100 базовой станции использует один PDCCH для распределения одного PDSCH, то устройство 200 мобильной станции использует первый формат передачи или второй формат передачи для передачи управляющей информацииHARQ. Если устройство 100 базовой станции использует один PDCCH на определенной составляющей несущей для распределения одного PDSCH на составляющей несущей, отличной от составляющей несущей, куда отображается PDCCH, то устройство 200 мобильной станции использует первый формат передачи для передачи управляющей информации HARQ. Иными словами, если устройство 100 базовой станции использует множество PDCCH для распределения множества PDSCH в одном подкадре или если устройство 100 базовой станции использует один PDCCH на определенной составляющей несущей для распределения одного PDSCH на составляющей несущей, отличной от составляющей несущей, куда отображается PDCCH, то устройство 200 мобильной станции использует первый формат передачи для передачи управляющей информации HARQ. Если устройство 100 базовой станции использует один PDCCH на определенной составляющей несущей для распределения одного PDSCH на той же составляющей несущей, что и составляющая несущая, куда отображается PDCCH, то устройство 200 мобильной станции использует второй формат передачи для передачи управляющей информации HARQ. Здесь, поскольку первый формат передачи и второй формат передачи являются такими же, как описаны в первом варианте осуществления, их описание повторяться не будет. Как описано выше, во втором варианте осуществления устройство 100 базовой станции задает пер- 25024340 вую область и вторую область, где устройство 200 мобильной станции может использовать PUCCH, и устройство 200 мобильной станции использует первую область или вторую область на основе PDCCH,которому устройство 100 базовой станции распределяет (планирует) PDSCH для передачи управляющей информации HARQ. Устройство 100 базовой станции и устройство 200 мобильной станции передают и принимают управляющую информацию HARQ, как описано выше, и соответственно можно передавать и принимать управляющую информацию HARQ наряду с эффективным использованием ресурса восходящей линии связи. Например, устройство 200 мобильной станции, которое взаимодействует с устройством 100 базовой станции, используя множество составляющих несущих, использует PUCCH в первой области, заданной устройством 100 базовой станции, для передачи управляющей информации HARQ для множестваPDCCH и/или множества транспортных блоков нисходящей линии связи, и соответственно можно передавать управляющую информацию HARQ наряду с эффективным использованием ресурса восходящей линии связи. Если устройство 100 базовой станции использует один PDCCH на определенной составляющей несущей для распределения одного PDSCH на той же составляющей несущей, что и составляющая несущая, куда отображается PDCCH, то устройство 200 мобильной станции использует вторую область для передачи управляющей информации HARQ, и соответственно можно передавать и принимать управляющую информацию HARQ, по меньшей мере, на определенной составляющей несущей между устройством 100 базовой станции и устройством 200 мобильной станции. Например, в условиях, в которых количество составляющих несущих, используемых для связи, отличается между устройством 100 базовой станции и устройством 200 мобильной станции (например,определяется, что устройство 100 базовой станции осуществляет связь с использованием пяти DCC, а устройство 200 мобильной станции осуществляет связь с использованием трех DCC), можно передавать и принимать управляющую информацию HARQ, по меньшей мере, на определенной составляющей несущей и посредством этого продолжать связь между устройством 100 базовой станции и устройством 200 мобильной станции. На устройство 100 базовой станции первый параметр, задающий первую область, и второй параметр, задающий вторую область, передаются мобильной станции, и соответственно можно задавать каждую из областей в соответствии с условиями в управляемой соте (количество мобильных станций 200,осуществляющих связь с использованием ресурса нисходящей линии связи и ресурса восходящей линии связи и множества составляющих несущих, количество мобильных станций 200, осуществляющих связь с использованием одной составляющей несущей, и т.п.), в результате чего можно гибче управлять передачей управляющей информации HARQ. Устройство 200 мобильной станции, взаимодействующее с устройством 100 базовой станции с использованием множества составляющих несущих, использует первый формат передачи для передачи управляющей информации HARQ для множества PDCCH и/или множества транспортных блоков нисходящей линии связи, и соответственно можно управлять передачей управляющей информации HARQ наряду с эффективным использованием ресурса восходящей линии связи. Устройство 200 мобильной станции использует первый формат передачи и второй формат передачи для передачи управляющей информации HARQ, и соответственно с помощью устройства 100 базовой станции можно гибче управлять передачей управляющей информации HARQ. Другими словами, с помощью устройства 100 базовой станции можно управлять передачей управляющей информации HARQ с учетом объема управляющей информации HARQ, переданной устройством 200 мобильной станции, количества мобильных станций 200, передающих управляющую информацию HARQ в определенный момент, и т.п. Третий вариант осуществления. Сейчас будет описываться третий вариант осуществления настоящего изобретения. В третьем варианте осуществления устройство 100 базовой станции передает устройству 200 мобильной станции первый параметр, задающий первую область, где устройство 200 мобильной станции может использоватьPUCCH, и передает устройству 200 мобильной станции множество параметров, задающее множество областей, которые отличаются от первой области, где устройство 200 мобильной станции может использовать PUCCH; если устройство 100 базовой станции использует множество PDCCH для распределения(планирования) множества PDSCH в одном подкадре, то устройство 200 мобильной станции использует первую область для передачи управляющей информации HARQ устройству 100 базовой станции, тогда как если устройство 100 базовой станции использует один PDCCH для распределения (планирования) одного PDSCH, то устройство 200 мобильной станции использует либо первую область, либо множество областей для передачи управляющей информации HARQ устройству 100 базовой станции. Устройство 100 базовой станции передает устройству 200 мобильной станции первый параметр, задающий первую область, где устройство 200 мобильной станции может использовать PUCCH, и передает устройству 200 мобильной станции множество параметров, задающее множество областей, которые отличаются от первой области, где устройство 200 мобильной станции может использовать PUCCH; если устройство 100 базовой станции использует один PDCCH для распределения одного PDSCH на состав- 26024340 ляющей несущей, отличной от составляющей несущей, куда отображается PDCCH, то устройство 200 мобильной станции использует первую область для передачи управляющей информации HARQ устройству 100 базовой станции, тогда как если устройство 100 базовой станции использует один PDCCH для распределения одного PDSCH на той же составляющей несущей, что и составляющая несущая, куда отображается PDCCH, то устройство 200 мобильной станции использует любую из множества областей для передачи управляющей информации HARQ устройству 100 базовой станции. Устройство 100 базовой станции передает устройству 200 мобильной станции первый параметр, задающий первую область, где устройство 200 мобильной станции может использовать PUCCH, и передает устройству 200 мобильной станции множество параметров, задающее множество областей, которые отличаются от первой области, где устройство 200 мобильной станции может использовать PUCCH; если устройство 100 базовой станции использует множество PDCCH для распределения (планирования) множества PDSCH в одном подкадре или если устройство 100 базовой станции использует один PDCCH для распределения одного PDSCH на составляющей несущей, отличной от составляющей несущей, куда отображается PDCCH, то устройство 200 мобильной станции использует первую область для передачи управляющей информации HARQ устройству 100 базовой станции, тогда как если устройство 100 базовой станции использует один PDCCH для распределения одного PDSCH на той же составляющей несущей, что и составляющая несущая, куда отображается PDCCH, то устройство 200 мобильной станции использует любую из множества областей для передачи управляющей информации HARQ устройству 100 базовой станции. Кроме того, устройство 100 базовой станции передает устройству 200 мобильной станции первый параметр, задающий первую область, где устройство 200 мобильной станции может использовать первый формат передачи, и передает устройству 200 мобильной станции множество параметров, задающее множество областей, в которых устройство 200 мобильной станции может использовать второй формат передачи и которые отличаются от первой области; если устройство 100 базовой станции использует множество PDCCH для распределения (планирования) множества PDSCH в одном подкадре, то устройство 200 мобильной станции использует первый формат передачи для передачи управляющей информации HARQ устройству 100 базовой станции, тогда как если устройство 100 базовой станции использует один PDCCH для распределения (планирования) одного PDSCH, то устройство 200 мобильной станции использует первый формат передачи или второй формат передачи для передачи управляющей информации HARQ устройству 100 базовой станции. Кроме того, устройство 100 базовой станции передает устройству 200 мобильной станции первый параметр, задающий первую область, где устройство 200 мобильной станции может использовать первый формат передачи, и передает устройству 200 мобильной станции множество параметров, задающее множество областей, в которых устройство 200 мобильной станции может использовать второй формат передачи и которые отличаются от первой области; если устройство 100 базовой станции использует один PDCCH для распределения одного PDSCH на составляющей несущей, отличной от составляющей несущей, куда отображается PDCCH, то устройство 200 мобильной станции использует первый формат передачи для передачи управляющей информации HARQ устройству 100 базовой станции, тогда как если устройство 100 базовой станции использует один PDCCH для распределения одного PDSCH на той же составляющей несущей, что и составляющая несущая, куда отображается PDCCH, то устройство 200 мобильной станции использует второй формат передачи для передачи управляющей информации HARQ устройству 100 базовой станции. Кроме того, устройство 100 базовой станции передает устройству 200 мобильной станции первый параметр, задающий первую область, где устройство 200 мобильной станции может использовать первый формат передачи, и передает устройству 200 мобильной станции множество параметров, задающее множество областей, в которых устройство 200 мобильной станции может использовать второй формат передачи и которые отличаются от первой области; если устройство 100 базовой станции использует множество PDCCH для распределения (планирования) множества PDSCH в одном подкадре или если устройство 100 базовой станции использует один PDCCH для распределения одного PDSCH на составляющей несущей, отличной от составляющей несущей, куда отображается PDCCH, то устройство 200 мобильной станции использует первый формат передачи для передачи управляющей информации HARQ устройству 100 базовой станции, тогда как если устройство 100 базовой станции использует одинPDCCH для распределения одного PDSCH на той же составляющей несущей, что и составляющая несущая, куда отображается PDCCH, то устройство 200 мобильной станции использует второй формат передачи для передачи управляющей информации HARQ устройству 100 базовой станции. Здесь управляющая информация HARQ, переданная от устройства 200 мобильной станции, включает в себя информацию, указывающую ACK/NACK, и/или информацию, указывающую DTX для PDCCH, и/или транспортный блок нисходящей линии связи, переданный от устройства 100 базовой станции. Информация, указывающая DTX, является информацией, которая указывает, что устройство 200 мобильной станции не смогло обнаружить PDCCH, переданный от устройства 100 базовой станции. Фиг. 8 - схема, показывающая пример системы мобильной связи, к которой может применяться третий вариант осуществления. Фиг. 8 показывает увеличенную часть фиг. 9 и 10 для простоты иллюстра- 27024340 ции третьего варианта осуществления. То есть третий вариант осуществления может применяться к любой из систем мобильной связи с симметрично объединенными несущими и с асимметрично объединенными несущими. В нижеследующем описании в качестве примера будут обсуждаться только составляющие несущие в увеличенной части; разумеется, такой же вариант осуществления может применяться ко всем составляющим несущим. Фиг. 8 в качестве примера описания третьего варианта осуществления показывает три составляющие несущие нисходящей линии связи (DCC1, DCC2 и DCC3). Фиг. 8 также показывает три составляющие несущие восходящей линии связи (UCC1, UCC2 и UCC3). На фиг. 8, как описано в первом варианте осуществления, устройство 100 базовой станции и устройство 200 мобильной станции осуществляют связь по нисходящей линии связи/связь по восходящей линии связи с использованием PDCCH, PDSCH,PUSCH, PUCCH и т.п. На фиг. 8 области, которые развернуты с помощью пунктирных линий из PUCCH (ресурсная область PUCCH, указанная пунктирным рисунком) на UCC1, PUCCH (ресурсная область PUCCH, указанная горизонтальными линиями) на UCC2 и PUCCH (ресурсная область PUCCH, указанная вертикальными линиями) на UCC3, концептуально показывают PUCCH на UCC1, UCC2 и UCC3. Здесь для простоты описания горизонтальное направление подразумевается как частотный ресурс (который может быть представлен в качестве полосы пропускания), а ортогональный ресурс, описанный выше, не обсуждается. Как описано в первом варианте осуществления, устройство 100 базовой станции передает первый параметр, задающий первую область (область В, указанную с помощью RB3-RB5), где устройство 200 мобильной станции может использовать PUCCH. Также устройство 100 базовой станции передает второй параметр, задающий вторую область (область D-1, указанную с помощью RB6 и RB7), где устройство 200 мобильной станции может использовать PUCCH. Также устройство 100 базовой станции передает третий параметр, задающий третью область (область D-2, указанную с помощью RB8 и RB9), где устройство 200 мобильной станции может использовать PUCCH. Также устройство 100 базовой станции передает четвертый параметр, задающий четвертую область (область D-3, указанную с помощью RB10 иRB11), где устройство 200 мобильной станции может использовать PUCCH. Здесь, хотя на фиг. 8 в качестве примера устройство 100 базовой станции задает вплоть до четвертой области для устройства 200 мобильной станции, количество областей, заданных устройством 100 базовой станции, меняется в соответствии с количеством составляющих несущих нисходящей линии связи, используемых устройством 100 базовой станции и устройством 200 мобильной станции для взаимодействия. Как описано в первом варианте осуществления, устройство 100 базовой станции может устанавливать составляющую несущую восходящей линии связи, на которой устройство 200 мобильной станции передает управляющую информацию HARQ. На фиг. 8 устройство 100 базовой станции устанавливаетUCC1 в качестве составляющей несущей восходящей линии связи, на которой устройство 200 мобильной станции передает управляющую информацию HARQ. Как описано в первом варианте осуществления, устройство 100 базовой станции распределяет устройству 200 мобильной станции PUCCH, по которому устройство 200 мобильной станции передает управляющую информацию HARQ. Устройство 200 мобильной станции использует PUCCH, распределенный устройством 100 базовой станции, для передачи управляющей информации HARQ устройству 100 базовой станции. Здесь на фиг. 8, если устройство 100 базовой станции использует множество PDCCH для распределения множества PDSCH в одном подкадре, то устройство 200 мобильной станции использует первую область для передачи управляющей информации HARQ. Здесь устройство 200 мобильной станции использует область А (область А, представленную с помощью RB1 и RB2) для передачи, например, CSI или CQI устройству 100 базовой станции. Например, на фиг. 8, если устройство 100 базовой станции использует PDCCH на каждой из DCC1,DCC2 и DCC3 для распределения трех PDSCH в одном и том же подкадре, то устройство 200 мобильной станции использует первую область для передачи управляющей информации HARQ. Например, если устройство 100 базовой станции использует два PDCCH на DCC2 для распределения двух PDSCH в одном и том же подкадре, то устройство 200 мобильной станции использует первую область для передачи управляющей информации HARQ. Если устройство 100 базовой станции использует один PDCCH для распределения одного PDSCH,то устройство 200 мобильной станции использует первую область или множество областей для передачи управляющей информации HARQ. Здесь, если устройство 100 базовой станции использует один PDCCH для распределения одногоPDSCH на составляющей несущей, отличной от составляющей несущей, куда отображается PDCCH, то устройство 200 мобильной станции использует первую область для передачи управляющей информацииHARQ. Если устройство 100 базовой станции использует один PDCCH для распределения одногоPDSCH на той же составляющей несущей, что и составляющая несущая, куда отображается PDCCH, то устройство 200 мобильной станции использует любую из множества областей (вторую область, третью область или четвертую область) для передачи управляющей информации HARQ устройству 100 базовой станции. Например, на фиг. 8, если устройство 100 базовой станции использует один PDCCH на DCC1 для распределения одного PDSCH на DCC2 или DCC3, то устройство 200 мобильной станции использует первую область для передачи управляющей информации HARQ. Например, если устройство 100 базовой станции использует один PDCCH на DCC2 для распределения одного PDSCH на DCC1 или DCC3, то устройство 200 мобильной станции использует первую область для передачи управляющей информацииHARQ. Например, если устройство 100 базовой станции использует один PDCCH на DCC3 для распределения одного PDSCH на DCC1 или DCC2, то устройство 200 мобильной станции использует первую область для передачи управляющей информации HARQ. Например, если устройство 100 базовой станции использует один PDCCH на DCC1 для распределения одного PDSCH на DCC1, то устройство 200 мобильной станции использует вторую область (любую из множества областей) для передачи управляющей информации HARQ. Например, если устройство 100 базовой станции использует один PDCCH на DCC2 для распределения одного PDSCH на DCC2, то устройство 200 мобильной станции использует третью область (любую из множества областей) для передачи управляющей информации HARQ. Например, если устройство 100 базовой станции использует одинPDCCH на DCC3 для распределения одного PDSCH на DCC3, то устройство 200 мобильной станции использует четвертую область (любую из множества областей) для передачи управляющей информацииHARQ. Здесь, как описано в первом варианте осуществления, устройство 100 базовой станции может ассоциировать составляющую несущую нисходящей линии связи с составляющей несущей восходящей линии связи. На фиг. 8 устройство 100 базовой станции ассоциирует DCC1 с UCC1, DCC2 с UCC2 и DCC3 с UCC3. Другими словами, устройство 200 мобильной станции передает управляющую информациюHARQ устройству 100 базовой станции в области PUCCH на составляющей несущей восходящей линии связи, соответствующей составляющей несущей нисходящей линии связи. Другими словами, на фиг. 8 устройство 200 мобильной станции использует область PUCCH (вторую область) на UCC1, соответствующей DCC1, для передачи управляющей информации HARQ дляPDCCH и/или транспортного блока нисходящей линии связи, переданного на DCC1. Устройство 200 мобильной станции использует область PUCCH (третью область) на UCC2, соответствующей DCC2, для передачи управляющей информации HARQ для PDCCH и/или транспортного блока нисходящей линии связи, переданного на DCC2. Устройство 200 мобильной станции использует область PUCCH (четвертую область) на UCC3, соответствующей DCC3, для передачи управляющей информации HARQ для PDCCH и/или транспортного блока нисходящей линии связи, переданного на DCC3. Другими словами, устройство 200 мобильной станции использует первую область для передачи устройству 100 базовой станции управляющей информации HARQ для множества PDCCH и/или транспортных блоков нисходящей линии связи, переданных по множеству PDSCH. Устройство 200 мобильной станции использует первую область для передачи устройству 100 базовой станции управляющей информации HARQ для одного PDCCH и/или транспортного блока нисходящей линии связи, переданного по одному PDSCH на составляющей несущей, отличной от составляющей несущей, куда отображается одинPDCCH. Иными словами, если устройство 100 базовой станции использует множество PDCCH для распределения множества PDSCH в одном подкадре или если устройство 100 базовой станции использует одинPDCCH для распределения одного PDSCH на составляющей несущей, отличной от составляющей несущей, куда отображается PDCCH, то устройство 200 мобильной станции использует первую область для передачи управляющей информации HARQ. Устройство 200 мобильной станции использует любую из множества областей для передачи устройству 100 базовой станции управляющей информации HARQ для одного PDCCH и/или транспортного блока нисходящей линии связи, переданного по одному PDSCH на той же составляющей несущей, что и составляющая несущая, куда отображается один PDCCH. Здесь на фиг. 8 устройство 200 мобильной станции в случае передачи управляющей информацииHARQ с использованием первой области использует первый формат передачи для передачи управляющей информации HARQ устройству 100 базовой станции. Если устройство 200 мобильной станции использует любую из множества областей для передачи управляющей информации HARQ, то устройство 200 мобильной станции использует второй формат передачи для передачи управляющей информацииHARQ устройству 100 базовой станции. Иными словами, если устройство 100 базовой станции использует множество PDCCH для распределения множества PDSCH в одном подкадре, то устройство 200 мобильной станции использует первый формат передачи для передачи управляющей информации HARQ. Если устройство 100 базовой станции использует один PDCCH для распределения одного PDSCH, то устройство 200 мобильной станции использует первый формат передачи или второй формат передачи для передачи управляющей информацииHARQ. Если устройство 100 базовой станции использует один PDCCH для распределения одного PDSCH
