Устройство радиопередачи, управляющее устройство, система радиосвязи и способ связи

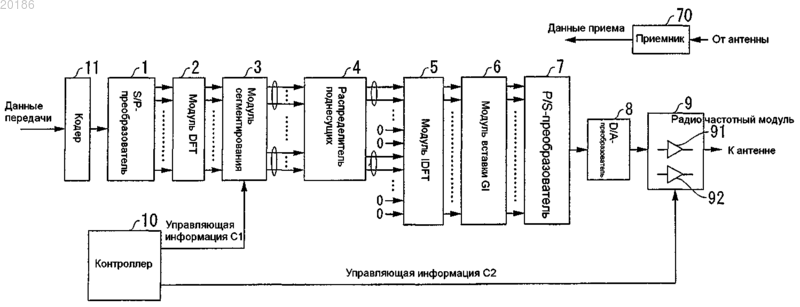

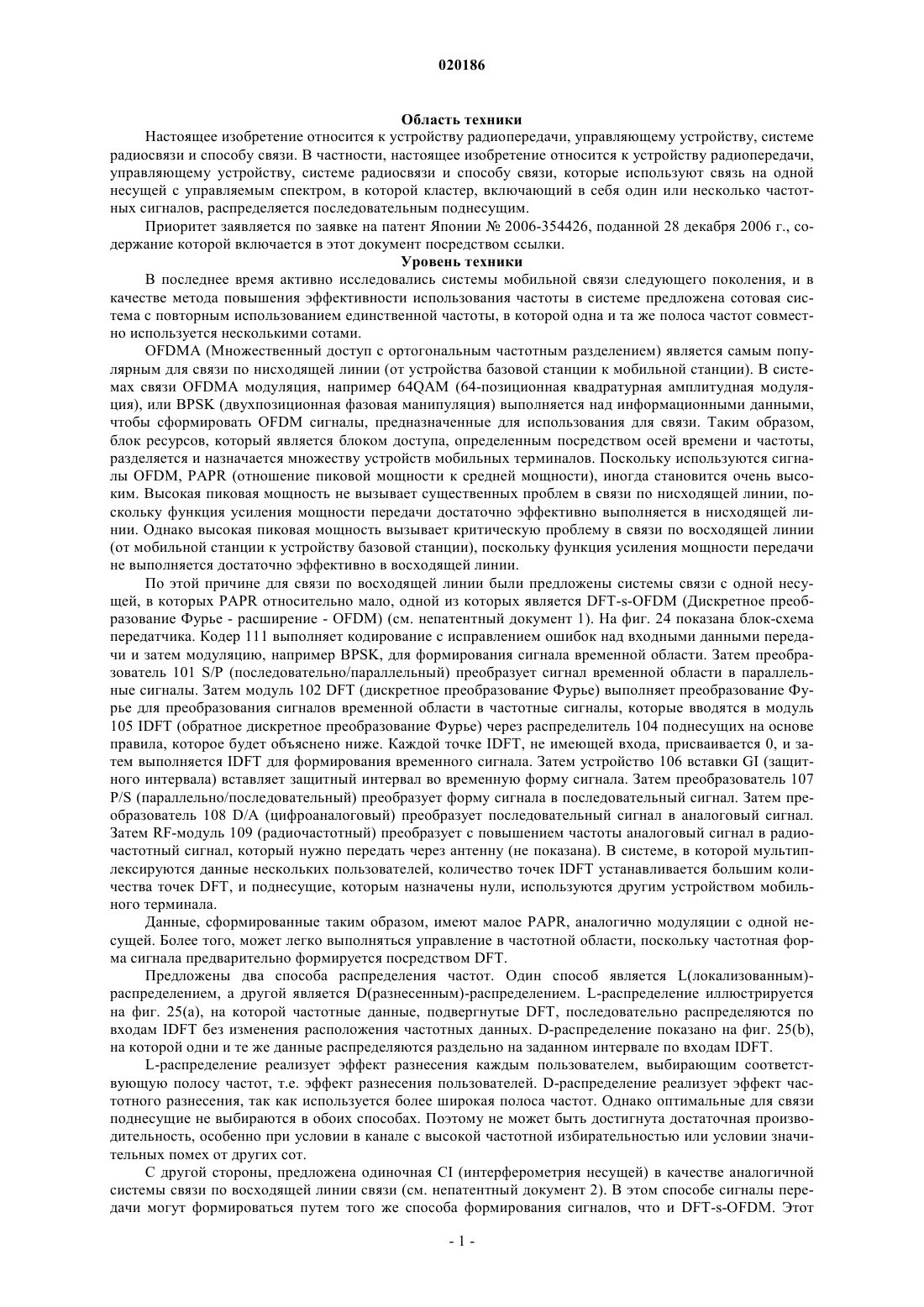

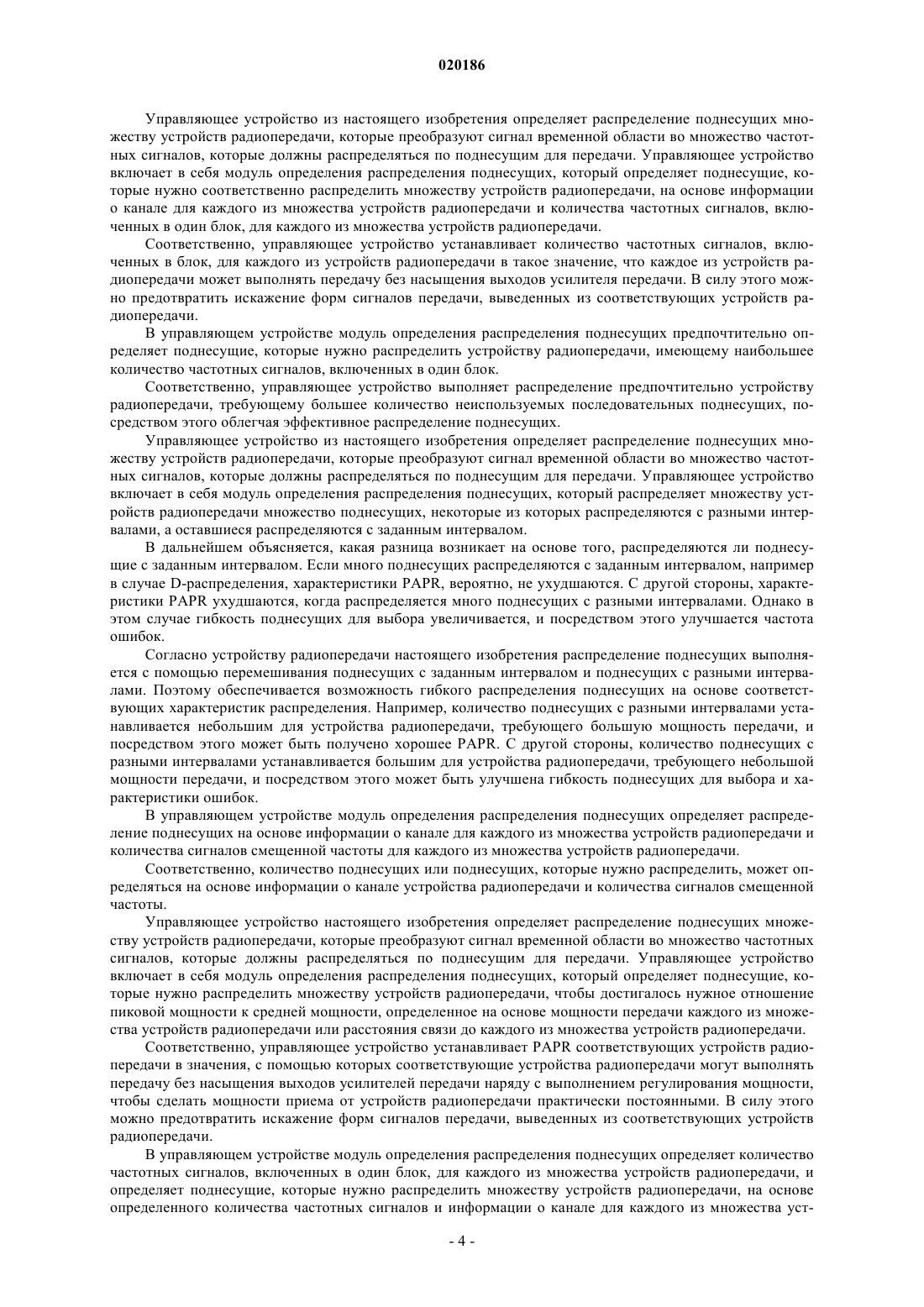

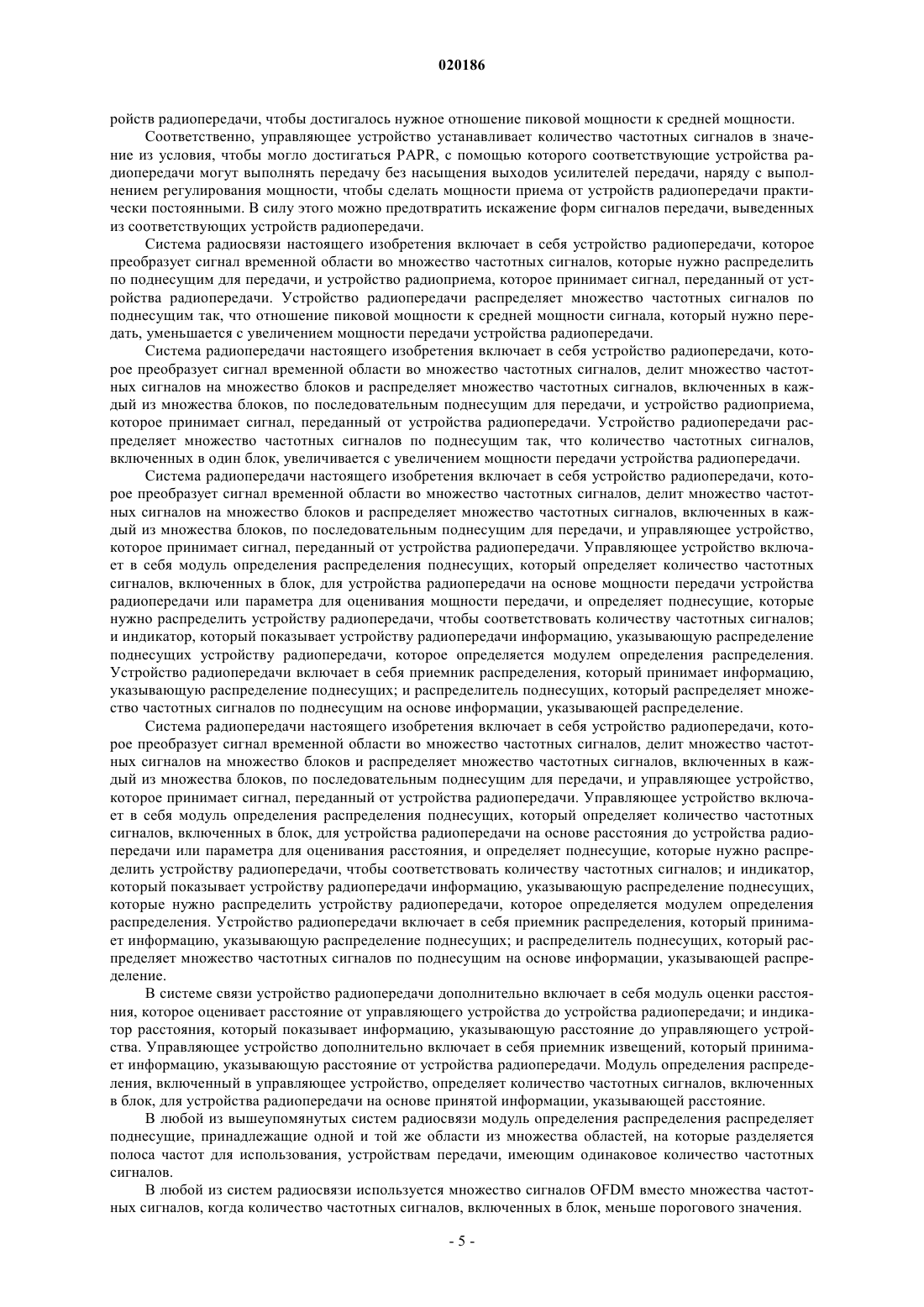

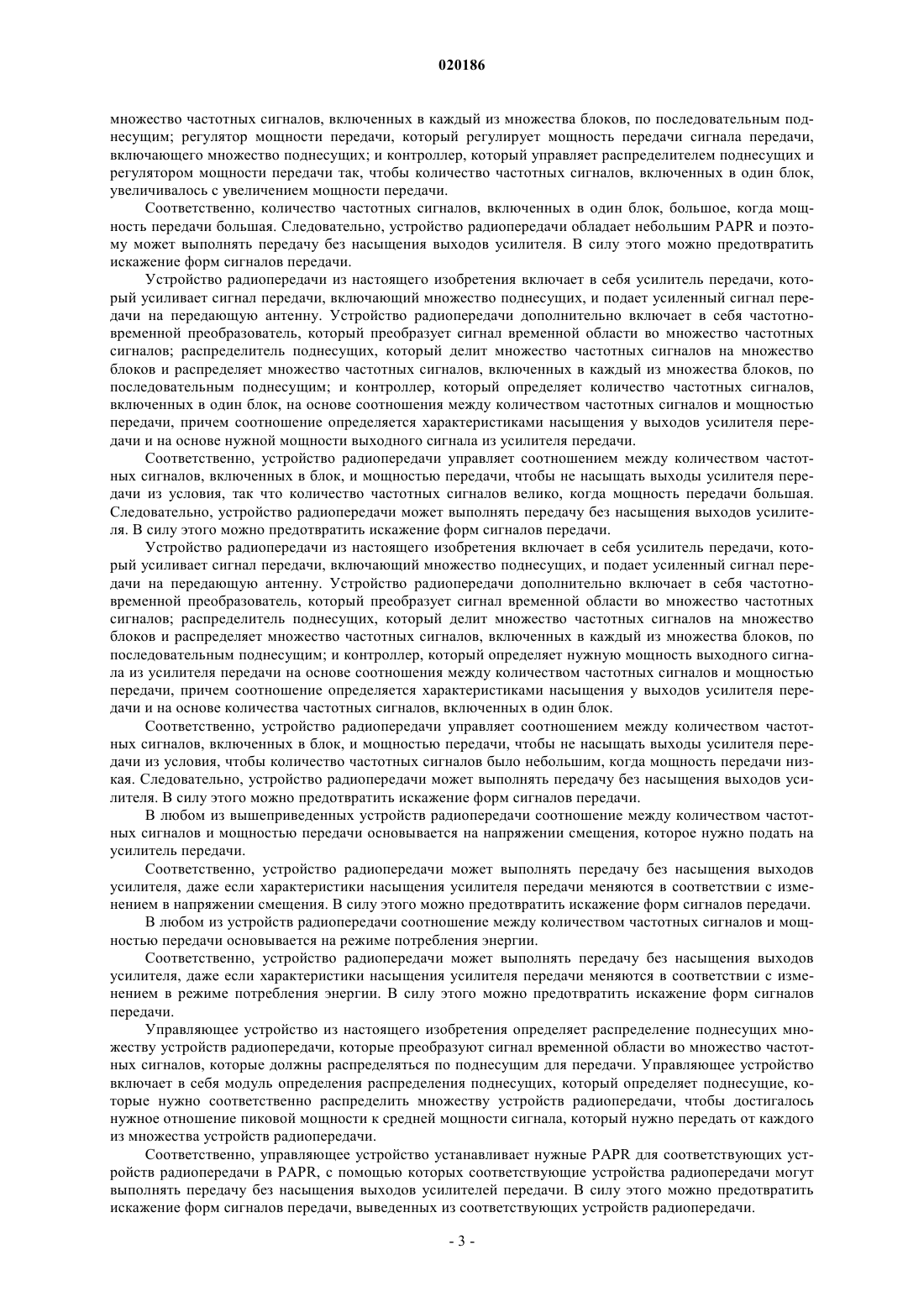

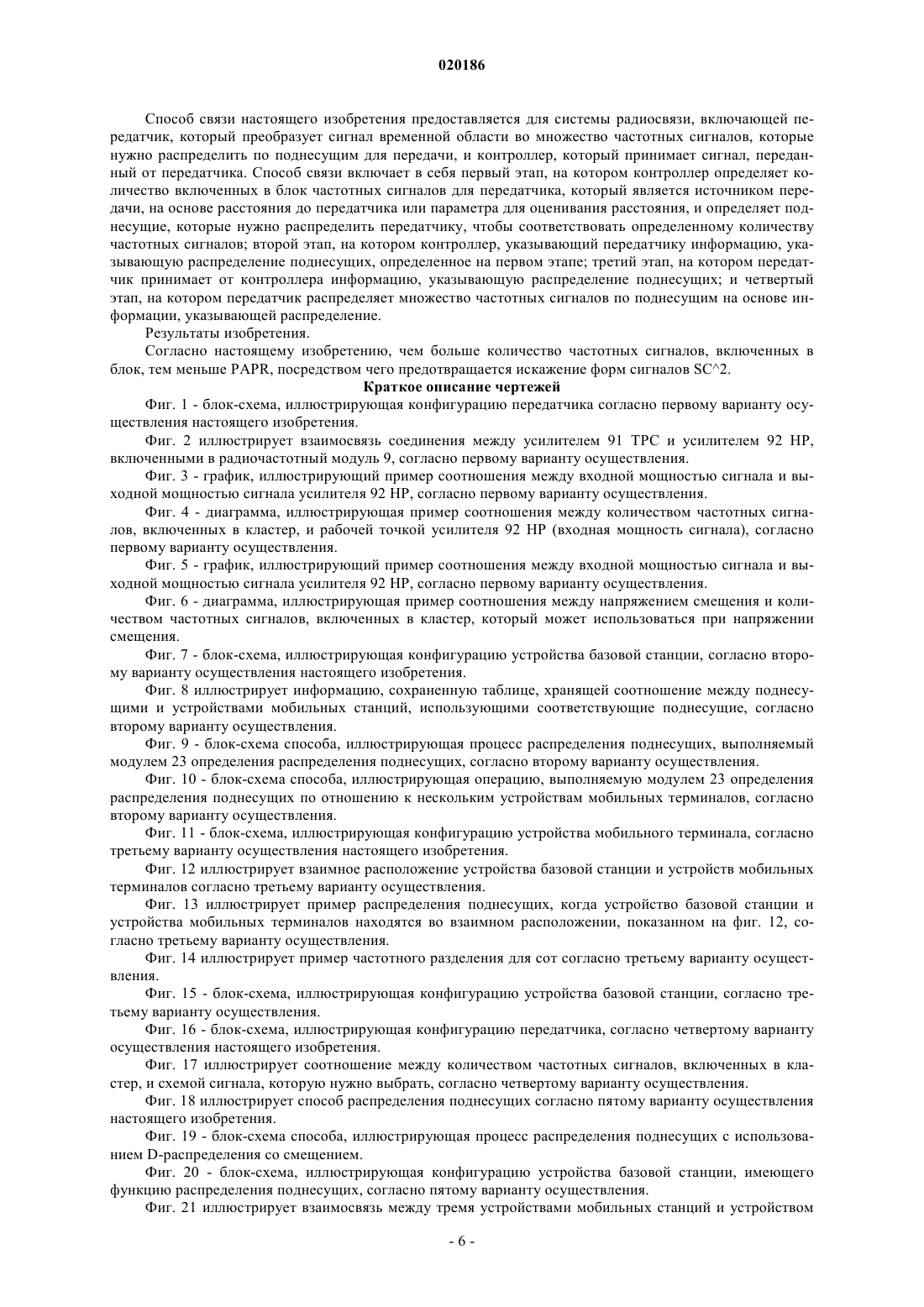

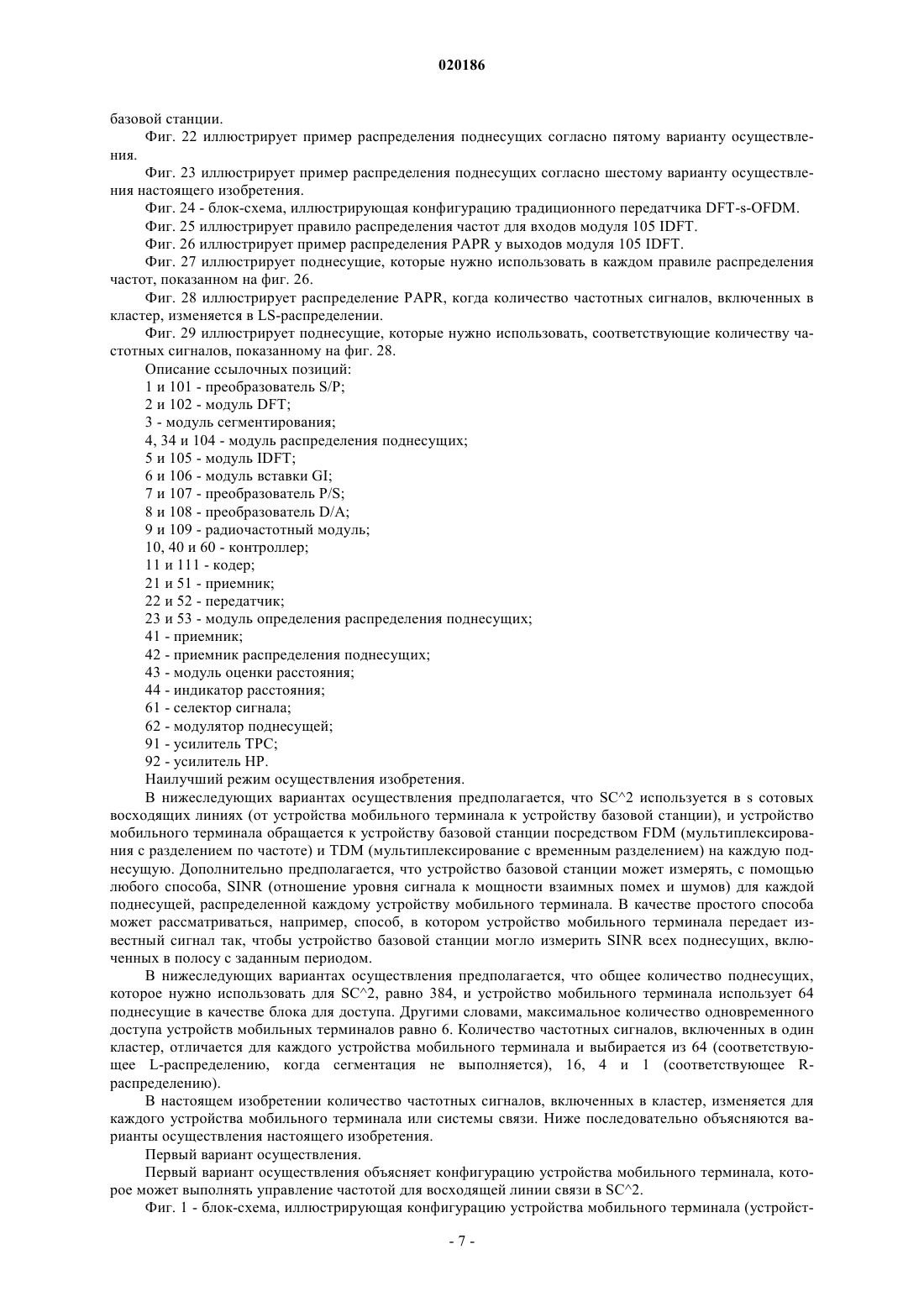

Система радиосвязи преобразует сигнал временной области во множество частотных сигналов,предназначенных для распределения по множеству поднесущих, предназначенных для передачи. Система радиосвязи изменяет способ распределения множества частотных сигналов по множеству поднесущих на основании информации о мощности передачи.(71)(73) Заявитель и патентовладелец: ШАРП КАБУСИКИ КАЙСЯ (JP) Область техники Настоящее изобретение относится к устройству радиопередачи, управляющему устройству, системе радиосвязи и способу связи. В частности, настоящее изобретение относится к устройству радиопередачи,управляющему устройству, системе радиосвязи и способу связи, которые используют связь на одной несущей с управляемым спектром, в которой кластер, включающий в себя один или несколько частотных сигналов, распределяется последовательным поднесущим. Приоритет заявляется по заявке на патент Японии 2006-354426, поданной 28 декабря 2006 г., содержание которой включается в этот документ посредством ссылки. Уровень техники В последнее время активно исследовались системы мобильной связи следующего поколения, и в качестве метода повышения эффективности использования частоты в системе предложена сотовая система с повторным использованием единственной частоты, в которой одна и та же полоса частот совместно используется несколькими сотами.OFDMA (Множественный доступ с ортогональным частотным разделением) является самым популярным для связи по нисходящей линии (от устройства базовой станции к мобильной станции). В системах связи OFDMA модуляция, например 64QAM (64-позиционная квадратурная амплитудная модуляция), или BPSK (двухпозиционная фазовая манипуляция) выполняется над информационными данными,чтобы сформировать OFDM сигналы, предназначенные для использования для связи. Таким образом,блок ресурсов, который является блоком доступа, определенным посредством осей времени и частоты,разделяется и назначается множеству устройств мобильных терминалов. Поскольку используются сигналы OFDM, PAPR (отношение пиковой мощности к средней мощности), иногда становится очень высоким. Высокая пиковая мощность не вызывает существенных проблем в связи по нисходящей линии, поскольку функция усиления мощности передачи достаточно эффективно выполняется в нисходящей линии. Однако высокая пиковая мощность вызывает критическую проблему в связи по восходящей линии(от мобильной станции к устройству базовой станции), поскольку функция усиления мощности передачи не выполняется достаточно эффективно в восходящей линии. По этой причине для связи по восходящей линии были предложены системы связи с одной несущей, в которых PAPR относительно мало, одной из которых является DFT-s-OFDM (Дискретное преобразование Фурье - расширение - OFDM) (см. непатентный документ 1). На фиг. 24 показана блок-схема передатчика. Кодер 111 выполняет кодирование с исправлением ошибок над входными данными передачи и затем модуляцию, например BPSK, для формирования сигнала временной области. Затем преобразователь 101 S/P (последовательно/параллельный) преобразует сигнал временной области в параллельные сигналы. Затем модуль 102 DFT (дискретное преобразование Фурье) выполняет преобразование Фурье для преобразования сигналов временной области в частотные сигналы, которые вводятся в модуль 105 IDFT (обратное дискретное преобразование Фурье) через распределитель 104 поднесущих на основе правила, которое будет объяснено ниже. Каждой точке IDFT, не имеющей входа, присваивается 0, и затем выполняется IDFT для формирования временного сигнала. Затем устройство 106 вставки GI (защитного интервала) вставляет защитный интервал во временную форму сигнала. Затем преобразователь 107P/S (параллельно/последовательный) преобразует форму сигнала в последовательный сигнал. Затем преобразователь 108 D/A (цифроаналоговый) преобразует последовательный сигнал в аналоговый сигнал. Затем RF-модуль 109 (радиочастотный) преобразует с повышением частоты аналоговый сигнал в радиочастотный сигнал, который нужно передать через антенну (не показана). В системе, в которой мультиплексируются данные нескольких пользователей, количество точек IDFT устанавливается большим количества точек DFT, и поднесущие, которым назначены нули, используются другим устройством мобильного терминала. Данные, сформированные таким образом, имеют малое PAPR, аналогично модуляции с одной несущей. Более того, может легко выполняться управление в частотной области, поскольку частотная форма сигнала предварительно формируется посредством DFT. Предложены два способа распределения частот. Один способ является L(локализованным)распределением, а другой является D(разнесенным)-распределением. L-распределение иллюстрируется на фиг. 25(а), на которой частотные данные, подвергнутые DFT, последовательно распределяются по входам IDFT без изменения расположения частотных данных. D-распределение показано на фиг. 25(b),на которой одни и те же данные распределяются раздельно на заданном интервале по входам IDFT.L-распределение реализует эффект разнесения каждым пользователем, выбирающим соответствующую полосу частот, т.е. эффект разнесения пользователей. D-распределение реализует эффект частотного разнесения, так как используется более широкая полоса частот. Однако оптимальные для связи поднесущие не выбираются в обоих способах. Поэтому не может быть достигнута достаточная производительность, особенно при условии в канале с высокой частотной избирательностью или условии значительных помех от других сот. С другой стороны, предложена одиночная CI (интерферометрия несущей) в качестве аналогичной системы связи по восходящей линии связи (см. непатентный документ 2). В этом способе сигналы передачи могут формироваться путем того же способа формирования сигналов, что и DFT-s-OFDM. Этот ссылочный документ предлагает более гибкое правило распределения, чем вышеупомянутое правило распределения. В этом способе частотные сигналы, подвергнутые DFT, разбиваются на небольшое количество поднесущих и выбираются поднесущие, менее подверженные влиянию других сот, когда они распределяются по входам модуля IDFT (в дальнейшем, LS-распределение). В силу этого поднесущие могут выбираться с большей определенностью связи по сравнению с вышеупомянутым L-распределением. Более того, увеличение PAPR может быть снижено путем увеличения количества частотных сигналов, включенных в кластер. Более того, могут выбираться оптимальные поднесущие, когда количество частотных сигналов в кластере предполагается равным 1 (это определяется как R-распределение, поскольку поднесущие случайно распределяются по входам IDFT). Фиг. 26 иллюстрирует пример распределения PAPR для выходов модуля 105 IDFT в этих способах. Горизонтальная и вертикальная оси обозначают соответственно PAPR (дБ) на символ и совокупное распределение (%), где количество точек DFT равно 16, количество точек IDFT равно 64, и данные временной области модулируются на основе BPSK. PAPR обозначает значения по сравнению с выходами модуля 105 IDFT. На фиг. 26 L, D и R соответственно обозначают L-распределение, D-распределение и Rраспределение. S обозначает пример LS-распределения. Количество частотных сигналов в одном кластере предполагается равным 4 в LS-распределении. Фиг. 27 иллюстрирует поднесущие для использования в соответствующих распределениях. Как можно понять из иллюстрации, L- и D-распределения не имеют различий в характеристикахPAPR. R-распределение обладает самым большим PAPR, и LS-распределение обладает средним PAPR между таковыми у L(D)-распределения и R-распределения. Фиг. 28 иллюстрирует распределение PAPR, когда в LS-распределении изменяется количество частотных сигналов, включенных в состав кластера, т.е. количество поднесущих. Как показано в распределениях поднесущих на фиг. 29, количество поднесущих для LSI равно 1 (идентичное таковому для Rраспределения). Количество поднесущих для LS2, LS4 (идентичное таковому для LS-распределения, показанного на фиг. 26) и LS8 равно 2, 4 и 8 соответственно. Количество поднесущих для LS16 равно 16,что идентично таковому для L-распределения. Как можно понять из фиг. 28, чем больше количество частотных сигналов, включенных в состав кластера, тем меньше PAPR. В настоящем описании способы связи с формированием сигналов с одной несущей с помощью способа формирования сигнала с несколькими несущими, например DFT-s-OFDM или CI, и по управлению сформированными спектрами для связи вместе называются SC2 (Передача на несущей с управляемым спектром). Непатентный документ 1: 3GPP R1-050702 "DFT-Spread OFDM with Pulse Shaping Filter in Frequency Domain in Evolved UTRA Uplink", NTT DoCoMo. Непатентный документ 2: 17-й ежегодный международный симпозиум IEEE по персональным внутренним и мобильным коммуникациям (PIMRC '06), "MICROSCOPIC SPECTRUM CONTROLSYSTEM", Университет в Осаке. Раскрытие изобретения Проблема, решаемая изобретением. Однако формы сигналов, передаваемых с большой мощностью передачи посредством устройства радиопередачи для SC2, которое не обладает адекватной рабочей характеристикой усилителя, например устройством мобильного терминала, в некоторых случаях искажаются. Настоящее изобретение создано, учитывая вышеупомянутые ситуации. Цель настоящего изобретения предоставить устройство радиопередачи, управляющее устройство, систему радиосвязи и способ связи, с помощью которых формы сигналов передачи в SC2 не искажаются, даже если мощность передачи большая. Средства для решения задач. Для решения вышеупомянутых задач устройство радиопередачи настоящего изобретения включает в себя частотно-временной преобразователь, который преобразует сигнал временной области во множество частотных сигналов; распределитель поднесущих, который распределяет множество частотных сигналов по множеству поднесущих; регулятор мощности передачи, который регулирует мощность передачи у сигнала передачи, включающего множество поднесущих; и контроллер, который управляет распределителем поднесущих и регулятором мощности передачи так, чтобы отношение пиковой мощности к средней мощности, определенное путем распределения множества поднесущих, уменьшалось с увеличением мощности передачи. Соответственно, устройство радиопередачи имеет небольшое PAPR, когда мощность передачи большая, и поэтому может выполнять передачу без насыщения выходов усилителя. В силу этого можно предотвратить искажение форм сигналов передачи. Устройство радиопередачи настоящего изобретения включает в себя частотно-временной преобразователь, который преобразует сигнал временной области во множество частотных сигналов; распределитель поднесущих, который делит множество частотных сигналов на множество блоков и распределяет множество частотных сигналов, включенных в каждый из множества блоков, по последовательным поднесущим; регулятор мощности передачи, который регулирует мощность передачи сигнала передачи,включающего множество поднесущих; и контроллер, который управляет распределителем поднесущих и регулятором мощности передачи так, чтобы количество частотных сигналов, включенных в один блок,увеличивалось с увеличением мощности передачи. Соответственно, количество частотных сигналов, включенных в один блок, большое, когда мощность передачи большая. Следовательно, устройство радиопередачи обладает небольшим PAPR и поэтому может выполнять передачу без насыщения выходов усилителя. В силу этого можно предотвратить искажение форм сигналов передачи. Устройство радиопередачи из настоящего изобретения включает в себя усилитель передачи, который усиливает сигнал передачи, включающий множество поднесущих, и подает усиленный сигнал передачи на передающую антенну. Устройство радиопередачи дополнительно включает в себя частотновременной преобразователь, который преобразует сигнал временной области во множество частотных сигналов; распределитель поднесущих, который делит множество частотных сигналов на множество блоков и распределяет множество частотных сигналов, включенных в каждый из множества блоков, по последовательным поднесущим; и контроллер, который определяет количество частотных сигналов,включенных в один блок, на основе соотношения между количеством частотных сигналов и мощностью передачи, причем соотношение определяется характеристиками насыщения у выходов усилителя передачи и на основе нужной мощности выходного сигнала из усилителя передачи. Соответственно, устройство радиопередачи управляет соотношением между количеством частотных сигналов, включенных в блок, и мощностью передачи, чтобы не насыщать выходы усилителя передачи из условия, так что количество частотных сигналов велико, когда мощность передачи большая. Следовательно, устройство радиопередачи может выполнять передачу без насыщения выходов усилителя. В силу этого можно предотвратить искажение форм сигналов передачи. Устройство радиопередачи из настоящего изобретения включает в себя усилитель передачи, который усиливает сигнал передачи, включающий множество поднесущих, и подает усиленный сигнал передачи на передающую антенну. Устройство радиопередачи дополнительно включает в себя частотновременной преобразователь, который преобразует сигнал временной области во множество частотных сигналов; распределитель поднесущих, который делит множество частотных сигналов на множество блоков и распределяет множество частотных сигналов, включенных в каждый из множества блоков, по последовательным поднесущим; и контроллер, который определяет нужную мощность выходного сигнала из усилителя передачи на основе соотношения между количеством частотных сигналов и мощностью передачи, причем соотношение определяется характеристиками насыщения у выходов усилителя передачи и на основе количества частотных сигналов, включенных в один блок. Соответственно, устройство радиопередачи управляет соотношением между количеством частотных сигналов, включенных в блок, и мощностью передачи, чтобы не насыщать выходы усилителя передачи из условия, чтобы количество частотных сигналов было небольшим, когда мощность передачи низкая. Следовательно, устройство радиопередачи может выполнять передачу без насыщения выходов усилителя. В силу этого можно предотвратить искажение форм сигналов передачи. В любом из вышеприведенных устройств радиопередачи соотношение между количеством частотных сигналов и мощностью передачи основывается на напряжении смещения, которое нужно подать на усилитель передачи. Соответственно, устройство радиопередачи может выполнять передачу без насыщения выходов усилителя, даже если характеристики насыщения усилителя передачи меняются в соответствии с изменением в напряжении смещения. В силу этого можно предотвратить искажение форм сигналов передачи. В любом из устройств радиопередачи соотношение между количеством частотных сигналов и мощностью передачи основывается на режиме потребления энергии. Соответственно, устройство радиопередачи может выполнять передачу без насыщения выходов усилителя, даже если характеристики насыщения усилителя передачи меняются в соответствии с изменением в режиме потребления энергии. В силу этого можно предотвратить искажение форм сигналов передачи. Управляющее устройство из настоящего изобретения определяет распределение поднесущих множеству устройств радиопередачи, которые преобразуют сигнал временной области во множество частотных сигналов, которые должны распределяться по поднесущим для передачи. Управляющее устройство включает в себя модуль определения распределения поднесущих, который определяет поднесущие, которые нужно соответственно распределить множеству устройств радиопередачи, чтобы достигалось нужное отношение пиковой мощности к средней мощности сигнала, который нужно передать от каждого из множества устройств радиопередачи. Соответственно, управляющее устройство устанавливает нужные PAPR для соответствующих устройств радиопередачи в PAPR, с помощью которых соответствующие устройства радиопередачи могут выполнять передачу без насыщения выходов усилителей передачи. В силу этого можно предотвратить искажение форм сигналов передачи, выведенных из соответствующих устройств радиопередачи. Управляющее устройство из настоящего изобретения определяет распределение поднесущих множеству устройств радиопередачи, которые преобразуют сигнал временной области во множество частотных сигналов, которые должны распределяться по поднесущим для передачи. Управляющее устройство включает в себя модуль определения распределения поднесущих, который определяет поднесущие, которые нужно соответственно распределить множеству устройств радиопередачи, на основе информации о канале для каждого из множества устройств радиопередачи и количества частотных сигналов, включенных в один блок, для каждого из множества устройств радиопередачи. Соответственно, управляющее устройство устанавливает количество частотных сигналов, включенных в блок, для каждого из устройств радиопередачи в такое значение, что каждое из устройств радиопередачи может выполнять передачу без насыщения выходов усилителя передачи. В силу этого можно предотвратить искажение форм сигналов передачи, выведенных из соответствующих устройств радиопередачи. В управляющем устройстве модуль определения распределения поднесущих предпочтительно определяет поднесущие, которые нужно распределить устройству радиопередачи, имеющему наибольшее количество частотных сигналов, включенных в один блок. Соответственно, управляющее устройство выполняет распределение предпочтительно устройству радиопередачи, требующему большее количество неиспользуемых последовательных поднесущих, посредством этого облегчая эффективное распределение поднесущих. Управляющее устройство из настоящего изобретения определяет распределение поднесущихмножеству устройств радиопередачи, которые преобразуют сигнал временной области во множество частотных сигналов, которые должны распределяться по поднесущим для передачи. Управляющее устройство включает в себя модуль определения распределения поднесущих, который распределяет множеству устройств радиопередачи множество поднесущих, некоторые из которых распределяются с разными интервалами, а оставшиеся распределяются с заданным интервалом. В дальнейшем объясняется, какая разница возникает на основе того, распределяются ли поднесущие с заданным интервалом. Если много поднесущих распределяются с заданным интервалом, например в случае D-распределения, характеристики PAPR, вероятно, не ухудшаются. С другой стороны, характеристики PAPR ухудшаются, когда распределяется много поднесущих с разными интервалами. Однако в этом случае гибкость поднесущих для выбора увеличивается, и посредством этого улучшается частота ошибок. Согласно устройству радиопередачи настоящего изобретения распределение поднесущих выполняется с помощью перемешивания поднесущих с заданным интервалом и поднесущих с разными интервалами. Поэтому обеспечивается возможность гибкого распределения поднесущих на основе соответствующих характеристик распределения. Например, количество поднесущих с разными интервалами устанавливается небольшим для устройства радиопередачи, требующего большую мощность передачи, и посредством этого может быть получено хорошее PAPR. С другой стороны, количество поднесущих с разными интервалами устанавливается большим для устройства радиопередачи, требующего небольшой мощности передачи, и посредством этого может быть улучшена гибкость поднесущих для выбора и характеристики ошибок. В управляющем устройстве модуль определения распределения поднесущих определяет распределение поднесущих на основе информации о канале для каждого из множества устройств радиопередачи и количества сигналов смещенной частоты для каждого из множества устройств радиопередачи. Соответственно, количество поднесущих или поднесущих, которые нужно распределить, может определяться на основе информации о канале устройства радиопередачи и количества сигналов смещенной частоты. Управляющее устройство настоящего изобретения определяет распределение поднесущих множеству устройств радиопередачи, которые преобразуют сигнал временной области во множество частотных сигналов, которые должны распределяться по поднесущим для передачи. Управляющее устройство включает в себя модуль определения распределения поднесущих, который определяет поднесущие, которые нужно распределить множеству устройств радиопередачи, чтобы достигалось нужное отношение пиковой мощности к средней мощности, определенное на основе мощности передачи каждого из множества устройств радиопередачи или расстояния связи до каждого из множества устройств радиопередачи. Соответственно, управляющее устройство устанавливает PAPR соответствующих устройств радиопередачи в значения, с помощью которых соответствующие устройства радиопередачи могут выполнять передачу без насыщения выходов усилителей передачи наряду с выполнением регулирования мощности,чтобы сделать мощности приема от устройств радиопередачи практически постоянными. В силу этого можно предотвратить искажение форм сигналов передачи, выведенных из соответствующих устройств радиопередачи. В управляющем устройстве модуль определения распределения поднесущих определяет количество частотных сигналов, включенных в один блок, для каждого из множества устройств радиопередачи, и определяет поднесущие, которые нужно распределить множеству устройств радиопередачи, на основе определенного количества частотных сигналов и информации о канале для каждого из множества уст-4 020186 ройств радиопередачи, чтобы достигалось нужное отношение пиковой мощности к средней мощности. Соответственно, управляющее устройство устанавливает количество частотных сигналов в значение из условия, чтобы могло достигаться PAPR, с помощью которого соответствующие устройства радиопередачи могут выполнять передачу без насыщения выходов усилителей передачи, наряду с выполнением регулирования мощности, чтобы сделать мощности приема от устройств радиопередачи практически постоянными. В силу этого можно предотвратить искажение форм сигналов передачи, выведенных из соответствующих устройств радиопередачи. Система радиосвязи настоящего изобретения включает в себя устройство радиопередачи, которое преобразует сигнал временной области во множество частотных сигналов, которые нужно распределить по поднесущим для передачи, и устройство радиоприема, которое принимает сигнал, переданный от устройства радиопередачи. Устройство радиопередачи распределяет множество частотных сигналов по поднесущим так, что отношение пиковой мощности к средней мощности сигнала, который нужно передать, уменьшается с увеличением мощности передачи устройства радиопередачи. Система радиопередачи настоящего изобретения включает в себя устройство радиопередачи, которое преобразует сигнал временной области во множество частотных сигналов, делит множество частотных сигналов на множество блоков и распределяет множество частотных сигналов, включенных в каждый из множества блоков, по последовательным поднесущим для передачи, и устройство радиоприема,которое принимает сигнал, переданный от устройства радиопередачи. Устройство радиопередачи распределяет множество частотных сигналов по поднесущим так, что количество частотных сигналов,включенных в один блок, увеличивается с увеличением мощности передачи устройства радиопередачи. Система радиопередачи настоящего изобретения включает в себя устройство радиопередачи, которое преобразует сигнал временной области во множество частотных сигналов, делит множество частотных сигналов на множество блоков и распределяет множество частотных сигналов, включенных в каждый из множества блоков, по последовательным поднесущим для передачи, и управляющее устройство,которое принимает сигнал, переданный от устройства радиопередачи. Управляющее устройство включает в себя модуль определения распределения поднесущих, который определяет количество частотных сигналов, включенных в блок, для устройства радиопередачи на основе мощности передачи устройства радиопередачи или параметра для оценивания мощности передачи, и определяет поднесущие, которые нужно распределить устройству радиопередачи, чтобы соответствовать количеству частотных сигналов; и индикатор, который показывает устройству радиопередачи информацию, указывающую распределение поднесущих устройству радиопередачи, которое определяется модулем определения распределения. Устройство радиопередачи включает в себя приемник распределения, который принимает информацию,указывающую распределение поднесущих; и распределитель поднесущих, который распределяет множество частотных сигналов по поднесущим на основе информации, указывающей распределение. Система радиопередачи настоящего изобретения включает в себя устройство радиопередачи, которое преобразует сигнал временной области во множество частотных сигналов, делит множество частотных сигналов на множество блоков и распределяет множество частотных сигналов, включенных в каждый из множества блоков, по последовательным поднесущим для передачи, и управляющее устройство,которое принимает сигнал, переданный от устройства радиопередачи. Управляющее устройство включает в себя модуль определения распределения поднесущих, который определяет количество частотных сигналов, включенных в блок, для устройства радиопередачи на основе расстояния до устройства радиопередачи или параметра для оценивания расстояния, и определяет поднесущие, которые нужно распределить устройству радиопередачи, чтобы соответствовать количеству частотных сигналов; и индикатор,который показывает устройству радиопередачи информацию, указывающую распределение поднесущих,которые нужно распределить устройству радиопередачи, которое определяется модулем определения распределения. Устройство радиопередачи включает в себя приемник распределения, который принимает информацию, указывающую распределение поднесущих; и распределитель поднесущих, который распределяет множество частотных сигналов по поднесущим на основе информации, указывающей распределение. В системе связи устройство радиопередачи дополнительно включает в себя модуль оценки расстояния, которое оценивает расстояние от управляющего устройства до устройства радиопередачи; и индикатор расстояния, который показывает информацию, указывающую расстояние до управляющего устройства. Управляющее устройство дополнительно включает в себя приемник извещений, который принимает информацию, указывающую расстояние от устройства радиопередачи. Модуль определения распределения, включенный в управляющее устройство, определяет количество частотных сигналов, включенных в блок, для устройства радиопередачи на основе принятой информации, указывающей расстояние. В любой из вышеупомянутых систем радиосвязи модуль определения распределения распределяет поднесущие, принадлежащие одной и той же области из множества областей, на которые разделяется полоса частот для использования, устройствам передачи, имеющим одинаковое количество частотных сигналов. В любой из систем радиосвязи используется множество сигналов OFDM вместо множества частотных сигналов, когда количество частотных сигналов, включенных в блок, меньше порогового значения. Способ связи настоящего изобретения предоставляется для системы радиосвязи, включающей передатчик, который преобразует сигнал временной области во множество частотных сигналов, которые нужно распределить по поднесущим для передачи, и контроллер, который принимает сигнал, переданный от передатчика. Способ связи включает в себя первый этап, на котором контроллер определяет количество включенных в блок частотных сигналов для передатчика, который является источником передачи, на основе расстояния до передатчика или параметра для оценивания расстояния, и определяет поднесущие, которые нужно распределить передатчику, чтобы соответствовать определенному количеству частотных сигналов; второй этап, на котором контроллер, указывающий передатчику информацию, указывающую распределение поднесущих, определенное на первом этапе; третий этап, на котором передатчик принимает от контроллера информацию, указывающую распределение поднесущих; и четвертый этап, на котором передатчик распределяет множество частотных сигналов по поднесущим на основе информации, указывающей распределение. Результаты изобретения. Согласно настоящему изобретению, чем больше количество частотных сигналов, включенных в блок, тем меньше PAPR, посредством чего предотвращается искажение форм сигналов SC2. Краткое описание чертежей Фиг. 1 - блок-схема, иллюстрирующая конфигурацию передатчика согласно первому варианту осуществления настоящего изобретения. Фиг. 2 иллюстрирует взаимосвязь соединения между усилителем 91 ТРС и усилителем 92 HP,включенными в радиочастотный модуль 9, согласно первому варианту осуществления. Фиг. 3 - график, иллюстрирующий пример соотношения между входной мощностью сигнала и выходной мощностью сигнала усилителя 92 HP, согласно первому варианту осуществления. Фиг. 4 - диаграмма, иллюстрирующая пример соотношения между количеством частотных сигналов, включенных в кластер, и рабочей точкой усилителя 92 HP (входная мощность сигнала), согласно первому варианту осуществления. Фиг. 5 - график, иллюстрирующий пример соотношения между входной мощностью сигнала и выходной мощностью сигнала усилителя 92 HP, согласно первому варианту осуществления. Фиг. 6 - диаграмма, иллюстрирующая пример соотношения между напряжением смещения и количеством частотных сигналов, включенных в кластер, который может использоваться при напряжении смещения. Фиг. 7 - блок-схема, иллюстрирующая конфигурацию устройства базовой станции, согласно второму варианту осуществления настоящего изобретения. Фиг. 8 иллюстрирует информацию, сохраненную таблице, хранящей соотношение между поднесущими и устройствами мобильных станций, использующими соответствующие поднесущие, согласно второму варианту осуществления. Фиг. 9 - блок-схема способа, иллюстрирующая процесс распределения поднесущих, выполняемый модулем 23 определения распределения поднесущих, согласно второму варианту осуществления. Фиг. 10 - блок-схема способа, иллюстрирующая операцию, выполняемую модулем 23 определения распределения поднесущих по отношению к нескольким устройствам мобильных терминалов, согласно второму варианту осуществления. Фиг. 11 - блок-схема, иллюстрирующая конфигурацию устройства мобильного терминала, согласно третьему варианту осуществления настоящего изобретения. Фиг. 12 иллюстрирует взаимное расположение устройства базовой станции и устройств мобильных терминалов согласно третьему варианту осуществления. Фиг. 13 иллюстрирует пример распределения поднесущих, когда устройство базовой станции и устройства мобильных терминалов находятся во взаимном расположении, показанном на фиг. 12, согласно третьему варианту осуществления. Фиг. 14 иллюстрирует пример частотного разделения для сот согласно третьему варианту осуществления. Фиг. 15 - блок-схема, иллюстрирующая конфигурацию устройства базовой станции, согласно третьему варианту осуществления. Фиг. 16 - блок-схема, иллюстрирующая конфигурацию передатчика, согласно четвертому варианту осуществления настоящего изобретения. Фиг. 17 иллюстрирует соотношение между количеством частотных сигналов, включенных в кластер, и схемой сигнала, которую нужно выбрать, согласно четвертому варианту осуществления. Фиг. 18 иллюстрирует способ распределения поднесущих согласно пятому варианту осуществления настоящего изобретения. Фиг. 19 - блок-схема способа, иллюстрирующая процесс распределения поднесущих с использованием D-распределения со смещением. Фиг. 20 - блок-схема, иллюстрирующая конфигурацию устройства базовой станции, имеющего функцию распределения поднесущих, согласно пятому варианту осуществления. Фиг. 21 иллюстрирует взаимосвязь между тремя устройствами мобильных станций и устройством базовой станции. Фиг. 22 иллюстрирует пример распределения поднесущих согласно пятому варианту осуществления. Фиг. 23 иллюстрирует пример распределения поднесущих согласно шестому варианту осуществления настоящего изобретения. Фиг. 24 - блок-схема, иллюстрирующая конфигурацию традиционного передатчика DFT-s-OFDM. Фиг. 25 иллюстрирует правило распределения частот для входов модуля 105 IDFT. Фиг. 26 иллюстрирует пример распределения PAPR у выходов модуля 105 IDFT. Фиг. 27 иллюстрирует поднесущие, которые нужно использовать в каждом правиле распределения частот, показанном на фиг. 26. Фиг. 28 иллюстрирует распределение PAPR, когда количество частотных сигналов, включенных в кластер, изменяется в LS-распределении. Фиг. 29 иллюстрирует поднесущие, которые нужно использовать, соответствующие количеству частотных сигналов, показанному на фиг. 28. Описание ссылочных позиций: 1 и 101 - преобразователь S/P; 2 и 102 - модуль DFT; 3 - модуль сегментирования; 4, 34 и 104 - модуль распределения поднесущих; 5 и 105 - модуль IDFT; 6 и 106 - модуль вставки GI; 7 и 107 - преобразователь P/S; 8 и 108 - преобразователь D/A; 9 и 109 - радиочастотный модуль; 10, 40 и 60 - контроллер; 11 и 111 - кодер; 21 и 51 - приемник; 22 и 52 - передатчик; 23 и 53 - модуль определения распределения поднесущих; 41 - приемник; 42 - приемник распределения поднесущих; 43 - модуль оценки расстояния; 44 - индикатор расстояния; 61 - селектор сигнала; 62 - модулятор поднесущей; 91 - усилитель ТРС; 92 - усилитель HP. Наилучший режим осуществления изобретения. В нижеследующих вариантах осуществления предполагается, что SC2 используется в s сотовых восходящих линиях (от устройства мобильного терминала к устройству базовой станции), и устройство мобильного терминала обращается к устройству базовой станции посредством FDM (мультиплексирования с разделением по частоте) и TDM (мультиплексирование с временным разделением) на каждую поднесущую. Дополнительно предполагается, что устройство базовой станции может измерять, с помощью любого способа, SINR (отношение уровня сигнала к мощности взаимных помех и шумов) для каждой поднесущей, распределенной каждому устройству мобильного терминала. В качестве простого способа может рассматриваться, например, способ, в котором устройство мобильного терминала передает известный сигнал так, чтобы устройство базовой станции могло измерить SINR всех поднесущих, включенных в полосу с заданным периодом. В нижеследующих вариантах осуществления предполагается, что общее количество поднесущих,которое нужно использовать для SC2, равно 384, и устройство мобильного терминала использует 64 поднесущие в качестве блока для доступа. Другими словами, максимальное количество одновременного доступа устройств мобильных терминалов равно 6. Количество частотных сигналов, включенных в один кластер, отличается для каждого устройства мобильного терминала и выбирается из 64 (соответствующее L-распределению, когда сегментация не выполняется), 16, 4 и 1 (соответствующее Rраспределению). В настоящем изобретении количество частотных сигналов, включенных в кластер, изменяется для каждого устройства мобильного терминала или системы связи. Ниже последовательно объясняются варианты осуществления настоящего изобретения. Первый вариант осуществления. Первый вариант осуществления объясняет конфигурацию устройства мобильного терминала, которое может выполнять управление частотой для восходящей линии связи в SC2. Фиг. 1 - блок-схема, иллюстрирующая конфигурацию устройства мобильного терминала (устройст-7 020186 ва радиопередачи) для SC2, которое может изменять количество частотных сигналов, включенных в кластер, согласно настоящему изобретению. На фиг. 1 кодер 11 выполняет кодирование с исправлением ошибок и модуляцию, например BPSK или QPSK, на входных данных передачи, чтобы сформировать сигнал временной области. S/P (последовательно/параллельный) преобразователь 1 выполняет последовательно-параллельное преобразование над сигналом временной области, кодированным кодером 1, чтобы ввести его в модуль 2 DFT. МодульDFT (частотно-временной преобразователь) 2 выполняет DFT над сигналом временной области, чтобы сформировать частотный сигнал. Модуль 3 сегментирования выполняет сегментацию для каждого из количеств частотных сигналов, заданного управляющей информацией С 1, выведенной из контроллера 10. Модуль 3 сегментирования принимает в кадре или т.п. количество частотных сигналов, включенных в кластер. Модуль 4 распределения поднесущих распределяет сегментированные частотные сигналы по поднесущим для передачи. Модуль 5 IDFT выполняет IDFT над частотными сигналами, распределенными по поднесущим. Модуль 6 вставки GI вставляет защитный интервал (GI), определенный системой, в выходные данные модуля 5 IDFT. P/S-преобразователь 7 выполняет параллельно-последовательное преобразование над выходными данными модуля 6 вставки GI. Цифроаналоговый преобразователь (D/A) 8 преобразует цифровой сигнал, выведенный из P/S-преобразователя 7, в аналоговый сигнал. Устройство мобильного терминала, согласно первому варианту осуществления, показанное на фиг. 1, выполняет передачу на основе DFT-s-OFDM (см. 3GPP, Rl-050702, "DFT-spread OFDM with Pulse Shaping Filter in Frequency Domain in Evolved UTRA Uplink"). Однако для передачи может использоваться CI с одной несущей (см. 17-й ежегодный международный симпозиум IEEE по персональной внутренней и мобильной радиосвязи (PIMRC '06), "MICROSCOPIC SPECTRUM CONTROL TECHNIQUE USINGCARRIER INTERFEROMETRY FOR ONE CELL REUSE SINGLE CARRIER TDMA SYSTEMS") вместо формирования частотных сигналов с помощью преобразования Фурье, выполняемого модулем 2 DFT. Радиочастотный модуль 9 выполняет, например, преобразование частоты над аналоговыми сигналами, выведенными из D/A-преобразователя 8, которые нужно передать из антенны (не показана). Радиочастотный модуль 9 включает в себя усилитель 91 TRC (с управлением мощностью передачи), который может изменять усиление для регулирования мощности, и усилитель 92 HP (высокой мощности),который выполняет усиление с большим коэффициентом на выходе усилителя 91 ТРС. Усилитель 92 HP является высокомощным усилителем, причем могут использоваться усилители, имеющие различные входные и выходные характеристики. Какой бы усилитель не использовался, приходится учитывать искажение сигналов, если имеется вероятность, что сигналы усиливаются в нелинейной области. Усилитель 91 ТРС управляет мощностью передачи путем изменения усиления на основе управляющей информации С 2, принятой от контроллера 10. Более того, усилитель 92 HP выполняет регулирование напряжения смещения на основе управляющей информации С 2. Контроллер 10 формирует управляющую информацию С 1 и С 2 и реализуется специализированными аппаратными средствами или программным обеспечением, но не ограничивается этим. Приемник 70 принимает сигнал через антенну (не показана),извлекает данные приема из принятого сигнала и выводит извлеченные данные. Таким образом, устройство мобильного терминала, согласно первому варианту осуществления,включает в себя кодер 11, S/P-преобразователь 1, модуль 2 DFT, модуль 3 сегментирования, модуль 4 распределения поднесущих, модуль 5 IDFT, модуль 6 вставки GI, P/S-преобразователь 7, D/Aпреобразователь 8, радиочастотный модуль 9, контроллер 10 и приемник 70. Фиг. 2 - блок-схема, иллюстрирующая соединение между усилителем 91 ТРС и усилителем 92 HP. Усилитель 91 ТРС является усилителем, который может менять усиление на заданное значение в соответствии с мощностью передачи, требуемой, например, системой, и может регулировать входную мощность усилителя 92 HP. Хотя усилитель 91 ТРС взят в качестве примера метода регулирования входной мощности усилителя 92 HP в первом варианте осуществления, настоящее изобретение этим не ограничивается. Например, входная мощность усилителя 92 HP может изменяться путем изменения выхода преобразователя 9 D/A. Усилитель 92 HP является усилителем, который может регулировать напряжение смещения входного сигнала с фиксированным усилением. Поскольку мощность потребления меняется от изменения в напряжении смещения, контроллер 10 дает команду усилителю 92 HP понизить напряжение смещения в режиме низкого потребления энергии, и усилитель 92 HP работает на основе этой команды. Ниже рассматриваются два случая взаимосвязи между управляющей информацией С 1 и С 2 и работой соответствующих блоков. Сначала объясняется случай, где диапазон мощности линейного усиления, выполняемого усилителем 92 HP, является узким. Фиг. 3 иллюстрирует пример соотношения между входной мощностью сигнала и выходной мощностью сигнала усилителя 92 HP. К усилению добавляется искажение, когда входная мощность увеличивается с I1 до I4 (характеристики насыщения появляются в выходных данных). В этом случае линейно функционирующая область меньше, так как средняя мощность входных сигналов ближе к I4. В силу этого, искажение не является незначительным, если вводятся сигналы, имеющие большое PAPR и большую пиковую мощность. Если базовая станция определяет количество частотных сигналов, включенных в кластер, то коли-8 020186 чество считывается контроллером 10 и затем вводится в модуль 3 сегментирования. Для выполнения передачи без искажения сигналов при этих обстоятельствах входная мощность усилителя 92 HP должна быть изменена в соответствии с количеством частотных сигналов, включенных в кластер. Фиг. 4 иллюстрирует пример соотношения между количеством частотных сигналов, включенных в кластер (вход управляющей информации С 1), и рабочими точками усилителя 92 HP (измененными усилением усилителя 91 ТРС, изменяемым на основе управляющей информации С 2). Как показано на фиг. 4,иллюстрирующей соотношение между количеством частотных сигналов, включенных в кластер, и рабочими точками усилителя 92 HP, учитывая характеристики насыщения усилителя 92 HP, когда количество частотных сигналов увеличивается с "1", "4", "16" до "64", соответствующие рабочие точки усилителя 92HP увеличиваются с I1, I2, I3 до I4 (усиление усилителя 91 ТРС и выходная мощность усилителя HP также увеличиваются). С помощью контроллера 10, выполняющего такое регулирование, может быть реализована связь с максимальным предотвращением искажения сигналов, даже если мощность передачи увеличивается. Управляющая информация С 2 включает в себя информацию для регулирования усиления в усилителе 91 ТРС. На основе управляющей информации С 2 усиление в усилителе 91 ТРС регулируется так, чтобы входная мощность усилителя 92 HP была нужным значением, которое является любым из I1-I4. Здесь объяснено, что количество частотных сигналов, включенных в кластер, определяется устройством базовой станции, и контроллер 10, принимающий информацию о количестве частотных сигналов,определяет рабочую точку усилителя 92 HP, т.е. мощность передачи на основе количества частотных сигналов и соотношения, показанного на фиг. 4, т.е. соотношения между мощностью передачи и количеством частотных сигналов, включенных в кластер, определенного на основе характеристик насыщения усилителя 92 HP. Однако с другой стороны, нужная мощность передачи может определяться первой, и контроллер 10, принимающий информацию о мощности передачи, может определять количество частотных сигналов, включенных в кластер, на основе нужной мощности и соотношения, показанного на фиг. 4, т.е. соотношения между мощностью передачи и количеством частотных сигналов, включенных в кластер, определенного на основе характеристик насыщения усилителя 92 HP. Ниже объясняется случай, где диапазон мощности линейного усиления, выполняемого усилителем 92 HP, является широким. Сплошная линия L1, показанная на фиг. 5, иллюстрирует пример соотношения между входной мощностью сигнала и выходной мощностью сигнала усилителя 92 HP. Входная и выходная мощности сигнала являются мощностями с удаленными элементами смещения. Когда максимальная мощность передачи, требуемая для системы, равна выходной мощности О 5 сигнала, входная мощность сигнала усилителя 92 HP равна I5. Линейные характеристики сохраняются около входной мощности I5 сигнала. В этом случае обеспечивается возможность передачи без искаженных сигналов, даже если PAPR сигналов увеличивается. Поэтому сигналы могут передаваться с количеством частотных сигналов, включенных в кластер, равным 1, т.е. R-распределением. Пунктирная линия L2, показанная на фиг. 5, иллюстрирует характеристики, когда напряжение смещения снижается относительно того же усилителя 92 HP. Напряжение смещения является сигналом, который накладывается на входные сигналы усилителя, входная и выходная характеристики усилителя искажаются, если не подается достаточное напряжение, тем самым ухудшая характеристики насыщения. Если напряжение смещения установлено малым, характеристики насыщения (линейность усилителя) ухудшаются, но потребляемая мощность может уменьшаться. Это очень эффективное средство для уменьшения напряжения смещения для снижения потребляемой мощности устройства мобильного терминала в режиме низкого потребления энергии, например, когда остаточный заряд батареи заканчивается. Однако характеристики насыщения ухудшаются, посредством этого вызывая увеличение в искажении сигналов, когда необходима такая же выходная мощность. По этой причине контроллер 10 ограничивает количество частотных сигналов, включенных в кластер, как объяснено ниже, на основе прикладываемого напряжения смещения, т.е. действует режим низкого потребления энергии. В силу этого сигналы могут передаваться без искажения формы сигналов и значительного изменения выходной мощности, даже если устройство мобильного терминала работает в режиме низкого потребления энергии. Фиг. 6 иллюстрирует пример соотношения между напряжением смещения и количеством частотных сигналов, включенных в кластер. Имеются два случая, где напряжение смещения большое и малое. Сплошная линия L1, показанная на фиг. 5, соответствует характеристикам, когда напряжение смещения большое. Пунктирная линия L2 соответствует характеристикам, когда напряжение смещения малое. Когда количество частотных сигналов, включенных в кластер, управляется устройством базовой станции,устройству базовой станции необходимо указывать, что количество частотных сигналов, включенных в кластер, ограничено. В этом случае контроллер 10 выводит управляющую информацию С 1, указывающую количество частотных сигналов, включенных в кластер, которое ограничивается используемым напряжением смещения, и управляющую информацию С 2, указывающую напряжение смещения усилителя 92 HP или сигнал для регулирования напряжения смещения. В режиме низкого потребления энергии мощность передачи незначительно ухудшается, даже если входные мощности сигналов усилителя 92 HP идентичны, как показано на фиг. 5. Например, когда входная мощность сигнала равна 15, выходная мощность сигнала в нормальном режиме равна О 5, тогда как выходная мощность сигнала в режиме низкого потребления энергии равна О 6. Это указывает, что зона радиосвязи могла бы быть меньше. В этом случае можно рассмотреть увеличение входной мощности усилителя 92 HP, чтобы поддержать мощность передачи. Другими словами, вход усилителя 92 HP может быть установлен в 16 в случае характеристик, показанных на фиг. 5. Даже в этом случае количество частотных сигналов, включенных в кластер, может быть предварительно установлено небольшим, чтобы максимально предотвратить искажение сигналов. В первом варианте осуществления объяснено, что модуль 3 сегментирования отличается от распределителя 4 поднесущих. Однако обработка модуля 3 сегментирования и обработка распределителя 4 поднесущих может быть реализована с помощью только распределителя 4 поднесущих, делящего частотные сигналы, включенные в кластер, и распределяющего сегментированные частотные сигналы по последовательным поднесущим при распределении соответствующих частотных сигналов по поднесущим. Таким образом, устройство мобильного терминала (устройство радиопередачи) может менять количество частотных сигналов, включенных в кластер, и управлять количеством частотных сигналов и характеристиками усилителя 92 HP, которые соотносятся друг с другом. В силу этого устройство мобильного терминала может передавать сигналы передачи, предотвращая искажение сигналов передачи. Более того, устройство мобильного терминала (устройство радиопередачи) может менять количество частотных сигналов, включенных в кластер, и управлять количеством частотных сигналов и мощностью передачи, которые соотносятся друг с другом. В силу этого устройство мобильного терминала может передавать сигналы передачи, предотвращая искажение сигналов передачи. Более того, устройство мобильного терминала (устройство радиопередачи) может менять количество частотных сигналов, включенных в кластер, и управлять количеством частотных сигналов и напряжением смещения, которое нужно подать на усилитель 92 HP, которые соотносятся друг с другом. В силу этого устройство мобильного терминала может передавать сигналы передачи, предотвращая искажение сигналов передачи. Кроме того, устройство мобильного терминала (устройство радиопередачи) может менять количество частотных сигналов, включенных в кластер, и управлять количеством частотных сигналов в соответствии с режимами потребления энергии в устройстве мобильного терминала. В силу этого устройство мобильного терминала может передавать сигналы передачи, предотвращая искажение сигналов передачи даже в режиме низкого потребления энергии. Второй вариант осуществления. Ниже, во втором варианте осуществления объясняется способ распределения поднесущих в системеSC2 устройствам мобильных терминалов, имеющим разное количество частотных сигналов, включенных в кластер. Во втором варианте осуществления предполагается, что каждое устройство мобильного терминала предварительно указывает допустимое минимальное количество частотных сигналов, включенных в кластер, устройству базовой станции (управляющему устройству), которое выполняет распределение. На основе количества частотных сигналов, включенных в кластер, указанного каждым устройством мобильного терминала, устройство базовой станции определяет поднесущие, которые нужно распределить каждому устройству мобильного терминала. Модуль 23 определения распределения поднесущих, включенный в базовую станцию, выполняет определение распределения поднесущих и обычно реализуется с помощью программного обеспечения. Ниже пример распределения, выполняемого устройством базовой станции, объясняется на основе схематичной конфигурации устройства базовой станции,показанной на фиг. 7, блок-схемы способа, показанного на фиг. 9 и 8. Фиг. 7 - блок-схема, иллюстрирующая конфигурацию устройства базовой станции, которое является управляющим устройством, включающим модуль 23 определения распределения поднесущих, который определяет распределение поднесущих восходящей линии связи каждому устройству мобильного терминала. На фиг. 7 приемник 7 принимает сигналы, переданные от соответствующих устройств мобильных терминалов, через антенну, формирует данные приема из принятых сигналов и формирует информацию о канале, включающую характеристики канала, например SINR сигналов для соответствующих поднесущих, переданных от соответствующих устройств мобильных терминалов. Передатчик 22 формирует сигналы передачи из данных передачи, передает сформированные сигналы через антенну и передает управляющие данные устройству мобильного терминала. Схемы связи, которые нужно использовать для приема и передачи, не особенно ограничиваются при условии, что приемник 21 может распознавать условия в канале соответствующих устройств мобильных терминалов, а передатчик 22 может передавать управляющие данные. Модуль 23 определения распределения поднесущих принимает информацию о канале касательно соответствующих устройств мобильных терминалов, которая формируется приемником 21, информацию о данных, включающую приоритет передачи (q), например QoS (качество обслуживания), которая принимается от соответствующих устройств мобильных терминалов, и информацию об устройстве мобильного терминала, включающую количество (s) частотных сигналов,включенных в кластер, для каждого из устройств мобильных терминалов. С помощью использования этих информационных элементов модуль 23 определения распределения поднесущих определяет распределение поднесущих на основе процесса, который будет объясняться позже, и выдает передатчику 22 информацию, указывающую распределение поднесущих, в виде управляющих данных, посредством этого указывая информацию соответствующим устройствам мобильных терминалов. Как показано на фиг. 7, информация о данных и информация об устройстве мобильного терминала могут вводиться в модуль 23 определения распределения поднесущих вне устройства базовой станции. В качестве альтернативы приемник 21 может принимать эти информационные элементы от устройства мобильного терминала и вводить эти информационные элементы в модуль 23 определения распределения поднесущих. Таким образом, базовая станция по второму варианту осуществления включает в себя приемник 21, передатчик 22 и модуль 23 определения распределения поднесущих. Фиг. 8 иллюстрирует информацию, сохраненную в таблице, хранящей соотношение между поднесущими и устройствами мобильных терминалов, использующими поднесущие. Модуль 23 определения распределения поднесущих включает в себя такую таблицу, как показана на фиг. 8, которая хранит соотношение между всеми номерами поднесущих и устройствами мобильных терминалов, использующими поднесущие. Фиг. 8 показывает, что поднесущие с 1 по 4 и поднесущие с 69 по 72 используются устройством а мобильного терминала, поднесущие с 5 по 68 используются устройством b мобильного терминала и поднесущие с 77 по 92 используются устройством с мобильного терминала. Поскольку каждое из устройств мобильных терминалов использует 64 поднесущие во втором варианте осуществления, устройствам а и с мобильных терминалов распределяются оставшиеся поднесущие в других областях. Нули(0) назначаются поднесущим с 73 по 76, что указывает, что распределение не выполняется. После распределения модуль 23 определения распределения поднесущих выдает передатчику 22 в виде управляющих данных информацию обо всей или части таблицы. Затем передатчик 22 указывает управляющие данные через нисходящую линию связи от базовой станции к каждому из устройств мобильных терминалов. На основе указанной информации каждое из устройств мобильных терминалов распределяет частотные сигналы по поднесущим, которые нужно использовать в восходящей линии связи (от устройства мобильного терминала к устройству базовой станции). Фиг. 9 - блок-схема способа, иллюстрирующая процесс распределения поднесущих, выполняемый модулем 23 определения распределения поднесущих. На этапе S101 модуль 23 определения распределения поднесущих выбирает поднесущие, имеющие по возможности хорошие характеристики канала по отношению к устройству мобильного терминала, которое выполняет распределение. Например, когда распределение должно выполняться для устройства мобильного терминала, пока еще никакого распределения не выполнено, и нужно выбрать 64 последовательных поднесущих, рассматривается 321 конфигурация поднесущих с 1 по 64, поднесущих с 2 по 65, , поднесущих с 321 по 384, поскольку количество частотных сигналов, включенных в кластер, равно 64. Из числа 321 шаблон модуля 23 определения распределения поднесущих выбирает последовательные 64 поднесущие, имеющие хорошие характеристики на основе информации о канале. Количество частотных сигналов, включенных в кластер, для устройства мобильного терминала, которое включается в информацию об устройстве мобильного терминала, используется в качестве количества последовательных поднесущих. Этап S102 является этапом обновления таблицы. После того как модуль 23 определения распределения поднесущих определяет распределение на этапе S101, модуль 23 определения распределения поднесущих записывает символ определенного устройства мобильного терминала в таблицу в положения,соответствующие номерам поднесущих. Фиг. 10 - блок-схема способа, иллюстрирующая работу модуля 23 определения распределения поднесущих, выполняющего распределение каждому из нескольких устройств мобильных терминалов. Этапы с S1 по S3, показанные на фиг. 10, являются инициализирующим процессом. Этап S1 является этапом в модуле 23 определения распределения поднесущих, инициализирующим таблицу в состояние, в котором никакому устройству мобильного терминала не распределяется поднесущая, т.е. вводящим 0 в каждый номер поднесущей. Этап S2 является этапом в модуле 23 определения распределения поднесущих, выполняющим группировку устройств мобильных терминалов в кадре, предназначенном для распределения. На этапе S2 группировка выполняется на основе приоритета передачи, напримерQoS, который включается в информацию о данных, и количества частотных сигналов, включенных в кластер, которое включается в информацию об устройстве мобильного терминала. Это обозначается в виде MTm(q, s) относительно устройства мобильного терминала m, где q - приоритет передачи и s - количество частотных сигналов, включенных в кластер (соответствующее номеру поднесущей). Для упрощения объяснения приоритет q передачи является целым числом из условия 0 (низкий приоритет)q2(высокий приоритет), и количество s частотных сигналов является любым из 1, 4, 16 и 64. На этапе S3 модуль 23 определения распределения поднесущих инициализирует параметры. Модуль 23 определения распределения поднесущих устанавливает параметр х в отношении приоритета передачи в х=2, который является наивысшим приоритетом, и параметр у в отношении количества поднесущих в у=64, которое является наибольшим. На этапе S4 модуль 23 определения распределения поднесущих выбирает устройство мобильного терминала, имеющее наивысший приоритет передачи, из числа необработанных устройств мобильных терминалов, чтобы поднесущие предпочтительно распределялись устройствам мобильных терминалов, имеющим большие приоритеты передачи. На этапе S5 модуль 23 определения распределения поднесущих определяет, есть ли возможность распределения устройству мобильного терминала, имеющему параметр у. Предполагается, что распределение разрешается, если имеется 64 у наборов поднесущих, причем каждый набор включает у последовательных поднесущих с назначенным 0, а в противном случае распределение не разрешается. Например,когда у=64, необходим 1 набор последовательных поднесущих, которому назначаются 0 (нули). Когда у=16, необходимы 4 набора последовательных поднесущих, которым назначаются 0 (нули). Если на этапе S5 определяется, что распределение разрешено, то процесс переходит к этапу S11, на котором модуль 23 определения распределения поднесущих определяет, включается ли устройство мобильного терминала MTm(x, y), для которого приоритет передачи представляет параметр х, а количество частотных сигналов, включенных в кластер, представляет параметр у, в устройства мобильных терминалов, выбранные на этапе S4. Если такое устройство мобильного терминала включается на этапе S11, то модуль 23 определения распределения поднесущих на этапе S10 выполняет распределение поднесущих обнаруженному устройству мобильного терминала m на основе информации о канале. Затем процесс возвращается к этапу S5 и повторяется с него. Если условие не выполняется на этапе S5 или S11, то процесс переходит к этапу S6. Модуль 23 определения распределения поднесущих определяет, выполняется ли у 1 на этапе S6. Затем процесс от этапа S12 до этапа S5 повторяется до тех пор, пока это условие не будет выполняться. Модуль 23 определения распределения поднесущих выполняет обновления на этапе S12 путем замены у на у/4. Однако вариант осуществления не ограничивается этим уравнением при условии, что процесс движется в цикле в убывающем порядке допустимых значений у, поскольку допустимые значения у=1, 4,16 и 64 определяются первыми для удобства в соответствии с установкой в 1, 4, 16 и 64 допустимого количества частотных сигналов, включенных в кластер. Если циклы относительно у заканчиваются на этапе S6, то распределение выполняется аналогичным образом с этапа S7 путем уменьшения приоритета х передачи. На этапе S11 модуль 23 определения распределения поднесущих уменьшает приоритет передачи путем замены х на х-1, и устанавливает у=64,чтобы процесс снова двигался в цикле относительно количества частотных сигналов, включенных в кластер. Если процесс распределения заканчивается для каждого приоритета устройств мобильных терминалов, на этапе S8 определяется таблица. Если модуль 23 определения распределения поднесущих выдает информацию о распределении передатчику 22 на основе определенной таблицы, то передатчик 22 указывает информацию о распределении каждому из устройств мобильных терминалов посредством нисходящей линии связи. Таким образом, модуль 23 определения распределения поднесущих определяет поднесущие, которые нужно распределить соответствующим устройствам мобильных терминалов, на основе информации о канале в отношении каналов, например SINR каждого устройства мобильного терминала, и количества частотных сигналов, включенных в кластер, для каждого устройства мобильного терминала. В силу этого разрешается распределение поднесущих, чтобы повышалась эффективность связи каждого устройства мобильного терминала. Более того, модуль 23 определения распределения поднесущих предпочтительно определяет поднесущие, которые нужно распределить устройству мобильного терминала, имеющему большее количество частотных сигналов, включенных в кластер, при определении поднесущих, которые нужно распределить соответствующим устройствам мобильных терминалов. В силу этого вся полоса может эффективно распределяться соответствующим устройствам мобильных терминалов. Более того, модуль 23 определения распределения поднесущих предпочтительно определяет поднесущие, которые нужно распределить устройству мобильного терминала, имеющему больший приоритет передачи, например QoS, при определении поднесущих, которые нужно распределить соответствующим устройствам мобильных терминалов. В силу этого вся полоса может эффективно распределяться соответствующим устройствам мобильных терминалов на основе порядка приоритета передачи. Объясненный выше способ распределения является одним примером, и сущность второго варианта осуществления - выполнять распределение на основе приоритета передачи и количества частотных сигналов, включенных в кластер. Таким образом, устройство базовой станции (управляющее устройство) выполняет распределение предпочтительно устройству мобильного терминала, имеющему большее количество частотных сигналов, включенных в кластер, при определении поднесущих, которые нужно распределить соответствующим устройствам мобильных терминалов. В силу этого может эффективно выполняться распределение поднесущих. Третий вариант осуществления. Третий вариант осуществления объясняет случай, где система SC2 используется в сотовой системе восходящей линии связи, и используется устройство мобильного терминала (устройство радиопередачи),включающее в себя передатчик, объясненное в первом варианте осуществления. При одновременном обращении нескольких устройств мобильных терминалов устройство базовой станции (управляющее устройство) может проще выполнять обработку в случае, когда мощности приема идентичны (регулирование мощности передачи). По этой причине необходимо увеличивать мощность передачи устройства мобильного терминала вдалеке от устройства базовой станции и уменьшать мощность передачи устройства мобильного терминала рядом с устройством базовой станции. В качестве одного способа определения расстояния от устройства базовой станции расстояние вычисляется из соотношения между мощностями сигналов, переданных от устройства базовой станции и принятых устройством мобильного терминала, и мощностями передачи устройства базовой станции, показанных от базовой станции, с использованием того факта, что большее расстояние вызывает большее замирание. В устройстве базовой станции настоящего изобретения модуль определения распределения поднесущих, включенный в базовую станцию, распределяет последовательные поднесущие устройству мобильного терминала, расположенному далеко от устройства базовой станции, и свободно распределяет поднесущие устройству мобильного терминала, расположенному рядом с устройством базовой станции. Другими словами, распределение выполняется так, что большее количество частотных сигналов, включенных в кластер, назначается дальнему устройству мобильного терминала, а меньшее количество частотных сигналов, включенных в кластер, назначается близкому устройству мобильного терминала. В силу этого PAPR сигналов, переданных от дальнего устройства мобильного терминала, является небольшим, a PAPR сигналов, переданных от близкого устройства мобильного терминала, является большим. Более того, большая мощность передачи требуется для дальнего устройства мобильного терминала,учитывая регулировку мощности передачи. Тем не менее, дальнему устройству мобильного терминала выделяются последовательные поднесущие посредством устройства базовой станции, и рабочая точка усилителя HP может быть выше. Поэтому дальнее устройство мобильного терминала может передавать сигналы без искажения сигналов. С другой стороны, небольшая мощность передачи требуется для близкого устройства мобильного терминала, посредством этого рабочая точка усилителя HP может быть снижена. Это указывает, что сигналы могут передаваться без искажения, даже если произвольно распределяются поднесущие, которые нужно использовать, и PAPR велико. Таким образом, нагрузка на усилитель HP, включенный в устройство мобильного терминала, может быть уменьшена посредством связывания традиционного регулирования мощности передачи и количества частотных сигналов, включенных в кластер, посредством этого уменьшая стоимость для устройств мобильных терминалов без снижения пропускной способности связи. Фиг. 11 - блок-схема, иллюстрирующая конфигурацию устройства мобильного терминала, согласно третьему варианту осуществления. Одинаковые ссылочные позиции для фиг. 1 и 11 обозначают одинаковые модули, и их объяснения пропускаются. Распределитель 34 поднесущих принимает информацию о распределении поднесущих устройству мобильноготерминала от приемника 42 распределения поднесущих и выполняет распределение поднесущих на основе принятой информации. Приемник 41 через антенну принимает сигналы, переданные от устройства базовой станции, и извлекает данные приема из принятых сигналов. Приемник 42 распределения поднесущих получает информацию о распределении поднесущих устройству мобильного терминала, которая включается в управляющие данные из сигналов,принятых приемником 41, и выводит полученную информацию в распределитель 34 поднесущих. Модуль 43 оценки расстояния оценивает расстояние до базовой станции на основе мощностей приема сигналов, принятых приемником 41. Индикатор 44 расстояния вводит в кодер 11 информацию о расстоянии до базовой станции, оцененном модулем 43 оценки расстояния, и посредством этого передает информацию базовой станции. Контроллер 40 принимает информацию о расстоянии до базовой станции, оцененном модулем 43 оценки расстояния, определяет усиление усилителя 91 ТРС, чтобы мощность передачи была больше с увеличением расстояния, и выводит управляющую информацию С 2, включающую усиление, в радиочастотный модуль 9. Таким образом, устройство мобильного терминала включает в себя кодер 11, S/Pпреобразователь 1, модуль 2 DFT, распределитель 34 поднесущих, модуль 5 IDFT, модуль 6 вставки GI,P/S-преобразователь 7, D/A-преобразователь 8, радиочастотный модуль 9, контроллер 40, приемник 41,приемник 42 распределения поднесущих, модуль 43 оценки расстояния и индикатор 44 расстояния. Фиг. 12 иллюстрирует пример взаимного расположения устройства базовой станции и устройств мобильных терминалов. Фиг. 13 иллюстрирует пример распределения поднесущих в случае взаимного расположения, показанного на фиг. 12. Для упрощения иллюстрации предполагается, что общие количества поднесущих, которые нужно использовать устройствам А и С мобильных терминалов, одинаково равны 16, общее количество поднесущих, которое нужно использовать устройству В мобильного терминала, равно 32, и количество поднесущих, включенных во всю полосу, равно 64. В примере взаимного расположения, показанного на фиг. 12, устройство А мобильного терминала является наиболее удаленным от устройства базовой станции. Устройство В мобильного терминала является вторым наиболее удаленным от него. Устройство С мобильного терминала является ближайшим к устройству базовой станции. В этом случае устройство А мобильного терминала, наиболее удаленное от устройства базовой станции, требует большой мощности передачи, и поэтому ему выделяются поднесущие так, чтобы количество частотных сигналов, включенных в кластер, было большим (16 в случае фиг. 13), чтобы PAPR было мало. Устройство мобильного С терминала, ближайшее к устройству базовой станции, требует небольшой мощности передачи, и поэтому ему выделяются поднесущие так, чтобы количество частотных сигналов, включенных в кластер, было небольшим (1 в случае фиг. 5), поскольку PAPR может быть большим. Ниже объясняется случай, где помехи внутри соты дополнительно рассматриваются в сотовой системе с повторным использованием единственной частоты, используемой в восходящей линии связи. Если поднесущие распределяются при всей полосе в качестве кандидата на распределение способом, объясненным во втором варианте осуществления, и если имеется одна сота, то обеспечивается возможность оптимального распределения. Однако если имеется сота с помехами, то помехи произвольно добавляются в направлении частоты, посредством этого особенно влияя на устройство мобильного терминала,имеющее большое количество частотных сигналов, включенных в кластер. Фиг. 14 иллюстрирует способ разделения кандидата частотной области для снижения эффекта помех внутри соты в сотовой системе с повторным использованием единственной частоты в третьем варианте осуществления. Для упрощения объяснения предполагается, что число делений в направлении частоты равно 3, и одинаковое распределение повторяется каждые три соты. Защитная полоса может вставляться между разделенными полосами частот. Защитная полоса является неиспользуемой полосой, предоставляемой для снижения влияний на систему, использующую соседнюю частоту и другой канал. Фиг. 14 иллюстрирует пример частотного разделения каждой соты. Сота А разделяется на белую область A11, густо заштрихованную область А 12 и слабо заштрихованную область А 13 в этом порядке по направлению к большему направлению частоты. Сота В разделяется на густо заштрихованную область А 21, слабо заштрихованную область А 22 и белую область А 23 в этом порядке по направлению к большему направлению частоты. Сота С разделяется на слабо заштрихованную область А 31, белую область А 32 и густо заштрихованную область А 33 в этом порядке по направлению к большему направлению частоты. Предполагается, что количество частотных сигналов, включенных в кластер, равно 1 для белых областей A11, A23 и А 32, 16 для слабо заштрихованных областей А 13, А 22 и А 31 и 64 для густо заштрихованных областей А 12, А 21 и А 33. Устройство базовой станции распределяет густо заштрихованные области А 12, А 21 и А 33 дальнему устройству мобильного терминала, белые области A11, A23 и А 32 близкому устройству мобильного терминала, и слабо заштрихованные области А 13, А 22 и А 31 расположенному посередине устройству мобильного терминала. Мощность передачи устройства мобильного терминала определяется на основе расстояния до устройства базовой станции, посредством этого поддерживая равновесие помех внутри соты по отношению к мощности передачи. Разные количества частотных сигналов, включенных в кластер, назначаются соответствующим областям в соответствии с мощностями передачи. В силу этого количество поднесущих,включенных в кластер, для каждого устройства мобильного терминала равно 1 в белой области, в которой мощность помех от другой соты большая. Поэтому могут быть выбраны оптимальные поднесущие, и контроль помех относительно мощностей передачи и эффект частотного разнесения могут достигаться для каждого устройства мобильного терминала. Фиг. 15 - блок-схема, иллюстрирующая конфигурацию устройства базовой станции (управляющего устройства), согласно третьему варианту осуществления. Приемник 51 через антенну принимает сигналы, переданные от устройств мобильных терминалов, извлекает данные приема из принятых сигналов,формирует информацию о канале, указывающую характеристики канала, например SINR каждой поднесущей, из принятых сигналов и извлекает информацию, указывающую расстояния до соответствующих устройств мобильных терминалов, из принятых сигналов. Передатчик 52 в качестве управляющих данных принимает информацию, указывающую распределение поднесущих, от модуля 53 определения распределения поднесущих и передает принятые управляющие данные соответствующим устройствам мобильных терминалов. При приеме от приемника 51 информации о канале и информации, указывающей расстояния до соответствующих устройств мобильных терминалов, модуль 53 определения распределения поднесущих сначала определяет количество включенных в кластер частотных сигналов для устройства мобильного терминала, соответствующее информации о расстоянии, на основе информации о расстоянии. Количество частотных сигналов определяется на основе соотношения между расстоянием и количеством частотных сигналов, включенных в кластер, которое предварительно сохраняется на основе соотношения между расстоянием и мощностью передачи, и соотношением между мощностью передачи и количеством частотных сигналов, включенных в кластер. Более того, модуль 53 определения распределения поднесущих определяет распределение поднесущих соответствующим устройствам мобильных терминалов на основе определенного первым количества частотных сигналов, включенных в кластер, информации о канале, принятой от приемника 51, и информации о данных, включающей приоритет передачи, аналогично модулю 23 определения распределения поднесущих. Модуль 53 определения распределения поднесущих определяет распределение для каждой из полос частот (белая область, заштрихованная область и черная область, показанные на фиг. 14). Поскольку количество частотных сигналов, включенных в кластер, фиксировано в каждой из полос частот, распределение может выполняться, пока зафиксирован параметр у относительно количества s частотных сигналов, включенных в кластер, которое показано в блок-схеме способа по фиг. 10. Хотя в вариантах осуществления с первого по третий предполагается, что общее количество поднесущих, которое нужно использовать каждому устройству мобильного терминала, является одинаковым,- 14020186 настоящее изобретение этим не ограничивается. Может использоваться устройство мобильного терминала или система, которые могут менять количество поднесущих. Например, количество поднесущих, которое нужно использовать, может отличаться для каждого устройства мобильного терминала. В качестве альтернативы количество поднесущих, которое нужно использовать каждым устройством мобильного терминала, может меняться в соответствии с разными ситуациями. В любых случаях могут достигаться аналогичные эффекты. В третьем варианте осуществления объяснено, что устройство мобильного терминала передает информацию о расстоянии устройству базовой станции, и модуль 53 определения распределения поднесущих, включенный в устройство базовой станции, принимающий информацию о расстоянии, определяет количество частотных сигналов, включенных в кластер. Однако устройство мобильного терминала может включать в себя индикатор мощности передачи, который передает к базовой станции информацию о мощности передачи, определенной контроллером 40, чтобы модуль 53 определения распределения поднесущих, включенный в устройство базовой станции, принимающий информацию о мощности передачи,определял количество частотных сигналов, включенных в кластер. В качестве альтернативы устройство мобильного терминала может включать в себя модуль определения количества частотных сигналов, который определяет количество частотных сигналов, включенных в кластер, на основе мощности передачи или расстояния, аналогично модулю 53 определения распределения поднесущих, и индикатор количества частотных сигналов, который передает информацию, указывающую определенное количество частотных сигналов, включенных в кластер, чтобы модуль 53 определения распределения поднесущих, включенный в состав устройства базовой станции, принимающий информацию, указывающую количество частотных сигналов, включенных в кластер, выполнял распределение поднесущих на основе принятой информации. Соотношение между мощностью передачи и количеством частотных сигналов, включенных в кластер, в третьем варианте осуществления определяется в соответствии с характеристиками насыщения у усилителя 92 HP, включенного в устройство мобильного терминала, аналогично первому варианту осуществления. Таким образом, устройство базовой станции (управляющее устройство) определяет количество частотных сигналов, включенных в кластер, на основе мощности передачи каждого устройства мобильного терминала при определении поднесущих, которые нужно распределить каждому устройству мобильного терминала. В силу этого может быть достигнуто эффективное регулирование мощности передачи в системе, включающей устройство базовой станции и устройства мобильных терминалов. Более того, путем объединения устройства базовой станции и устройств мобильных терминалов,объясненных в третьем варианте осуществления, может быть предоставлена система, имеющая высокую эффективность связи. Дополнительно частота, с помощью которой выполняется доступ, различается для каждого устройства базовой станции на основе количества частотных сигналов, включенных в кластер. В силу этого может быть обеспечена более эффективная система связи в системе с повторным использованием единственной частоты. Четвертый вариант осуществления. Варианты осуществления с первого по третий объясняли случай, где система SC2 используется независимо от количества частотных сигналов, включенных в кластер. Однако если количество частотных сигналов, включенных в кластер, является небольшим, особенно когда количество частотных сигналов,включенных в кластер, равно 1, то уменьшается разница между характеристиками PAPR и сигналами с несколькими несущими, например сигналами в нормальном OFDM, в котором символы, подверженные модуляции, например 64QAM или BPSK, распределяются по соответствующим поднесущим. Четвертый вариант осуществления представляет передатчик, который передает сигналы OFDM, когда количество частотных сигналов, включенных в кластер, является небольшим. Фиг. 16 - блок-схема, иллюстрирующая конфигурацию передатчика согласно четвертому варианту осуществления. Одинаковые ссылочные позиции на фиг. 1 и 16 обозначают одинаковые модули, и их объяснения пропускаются. На фиг. 16 модулятор 60 поднесущей формирует сигналы OFDM. Селектор 61 сигнала выбирает сигналы SC2 или сигналы OFDM. Когда количество частотных сигналов, включенных в кластер, равно 1, контроллер 60 управляет селектором 61 сигнала для выбора сигналов OFDM. В противном случае контроллер 60 работает аналогично контроллеру 10. Фиг. 17 иллюстрирует соотношение между количеством частотных сигналов, включенных в кластер, и форматом сигнала, который нужно выбрать. По сравнению с системой SC2, сигналы OFDM обладают таким достоинством, что может использоваться, например, модуляция с адаптацией поднесущих, совместимая с системой MIMO (с множеством входов и множеством выходов), посредством этого обеспечивая связь с большей эффективностью передачи. Основная цель настоящего изобретения - сформировать сигналы, имеющие разные характеристикиPAPR в соответствии с характеристиками устройства передачи или системы, и посредством этого повысить эффективность связи. Вышеупомянутые варианты осуществления объясняли случай, где характери- 15020186 стики PAPR изменяются путем изменения количества последовательных поднесущих (количества частотных сигналов, включенных в кластер), когда формируются сигналы, имеющие разные характеристикиPAPR, и поднесущие распределяются в системе SC2. Другими словами, большое PAPR уменьшается путем увеличения количества частотных сигналов, включенных в кластер, и посредством этого увеличивается малое PAPR, т.е. характеристики PAPR улучшаются. Технология, объясненная в этих вариантах осуществления, является одним способом реализации настоящего изобретения, и другая система связи может быть адаптирована, если можно изменять характеристики PAPR. Например, может рассматриваться применение распределенной системы (D-распределение), объясненной в предшествующем уровне техники. D-распределение является способом улучшения характеристик PAPR путем фиксирования интервалов поднесущих, которые нужно распределить. ХарактеристикиPAPR могут изменяться путем частичного нарушения закономерности распределения. Если закономерность нарушается и выбираются поднесущие, имеющие хорошие характеристики SINR, то характеристики PAPR ухудшаются, однако улучшаются характеристики связи, посредством этого обеспечивая возможность повышения пропускной способности. Система связи, имеющая разные характеристики PAPR,может быть получена путем изменения количества поднесущих для нарушения закономерности. В силу этого могут достигаться аналогичные эффекты, как и в вариантах осуществления с первого по четвертый. Пятый вариант осуществления. Пятый вариант осуществления представляет систему, в которой характеристики PAPR изменяются путем частичного нарушения закономерности D-распределения, рассматриваемого в качестве образца. Фиг. 18 иллюстрирует способ распределения поднесущих согласно пятому варианту осуществления. Хотя способ распределения поднесущих объяснен в предшествующем уровне техники, он снова иллюстрируется на фиг. 18(а). Распределение поднесущих на основе D-распределения показывает, что используются поднесущие, назначенные с заданным интервалом. Фиг. 18(а) иллюстрирует способ распределения поднесущих в интервале из четырех поднесущих с поднесущей 1 в качестве главной. Другими словами,фиг. 18(а) иллюстрирует способ распределения поднесущих, в котором поднесущие распределяются таким образом, что поднесущая 1, которая является главной, поднесущая 5, поднесущая 9, , поднесущая 61.D-распределение добивается отличных характеристик PAPR аналогично случаю, где используетсяL-распределение. Фиг. 18(b) иллюстрирует способ распределения поднесущих, используемый в четвертом варианте осуществления. На фиг. 18(b) поднесущие, выбранные на фиг. 18(а), частично сдвигаютсяD-распределения. Однако есть достоинства в том, что повышается гибкость поднесущих, которые должны выбираться, и посредством этого улучшаются характеристики частоты ошибок. В дальнейшем способ распределения поднесущих, в котором частично нарушается закономерность D-распределения, называется D-распределением со смещением. Более того, количество поднесущих для частичного нарушения закономерности D-распределения называется количеством сигналов смещенной частоты. Фиг. 19 - блок-схема способа, иллюстрирующая процесс в модуле 353 определения распределения поднесущих, распределяющем поднесущие с использованием D-распределения со смещением. Ниже процесс распределения поднесущих с использованием D-распределения со смещением объясняется со ссылкой на фиг. 19. Для упрощения объясняется случай, где имеется один тип интервала m поднесущей вD-распределении, который является базисом. Этап S200, показанный на фиг. 19, является этапом определения значения N, указывающего количество сигналов смещенной частоты. Способ определения количества сигналов смещенной частоты объясняется ниже. Этап S201 является этапом получения SINR, которое является качеством канала по каждой поднесущей. SINR получается путем измерения или уведомления. Этап S202 является этапом выбора шаблона, имеющего наилучшие характеристики SINR из Dраспределения. Если интервал поднесущей в основном D-распределении равен m, то имеются m типов распределений, и один из кандидатов выбирается на этапе S202. Этап S203 является этапом выбора N поднесущих, имеющих наименьшее SINR из поднесущих, выбранных в качестве D-распределения. Поднесущие, выбранные на этом этапе, являются кандидатами на нарушение закономерности. Этап S204 является циклом процесса, выполняемого над поднесущими, выбранными на этапе S203. Объясняется процесс цикла. Этап S205 является этапом последовательного сравнения выбранных поднесущих с соседними поднесущими. Если SINR соседней поднесущей больше в результате сравнения на этапе S205 (этап S205: ДА), то процесс переходит к этапу S206. Этап S206 является этапом изменения поднесущих, которые нужно использовать. В качестве соседних поднесущих, левая и правая поднесущие или одна из левой и правой поднесущих рассматривается в качестве кандидата. В качестве альтернативы может считаться, что поднесущая, которая отстоит на две поднесущие, рассматривается в качестве кандидата. Если SINR соседней поднесущей хуже (меньше), чем у целевой поднесущей на этапе S205 (этапS205: НЕТ), то цикл повторяется без перестановки поднесущих, которые нужно использовать. В результате выполнения такого процесса может быть достигнуто распределение поднесущих с частично нарушенной закономерностью от D-распределения. Ниже объясняется способ определения значения N, указывающего количество сигналов смещенной частоты. Количество сигналов смещенной частоты определяется, чтобы получались нужные характеристики PAPR по отношению к сигналам, переданным от каждого устройства мобильного терминала. Например, количество сигналов смещенной частоты устанавливается небольшим для устройства мобильного терминала, расположенного далеко от устройства базовой станции, т.е. устройства мобильного терминала, требующего большую мощность передачи. С другой стороны, количество сигналов смещенной частоты устанавливается большим для устройства мобильного терминала, расположенного рядом с устройством базовой станции, т.е. устройства мобильного терминала, не требующего большую мощность передачи. Количество сигналов смещенной частоты может определяться устройством мобильного терминала или устройством базовой станции. Если устройство мобильного терминала определяет количество сигналов смещенной частоты, то каждое устройство мобильного терминала указывает устройству базовой станции количество сигналов смещенной частоты. Ниже объясняется система согласно пятому варианту осуществления. В пятом варианте осуществления предполагается, что несколько устройств мобильных терминалов одновременно обращаются к устройству базовой станции, и устройство базовой станции определяет поднесущие, которые нужно использовать для передачи данных, выполняемой каждым из устройств мобильных терминалов. Фиг. 20 - блок-схема, иллюстрирующая устройство базовой станции, имеющее функцию распределения поднесущих, согласно пятому варианту осуществления. Система по пятому варианту осуществления является такой же, как и в третьем варианте осуществления, за исключением функции распределения поднесущих. Другими словами, приемник 51 оценивает канал, через который передаются данные от каждого устройства мобильного терминала, и SINR каждой поднесущей. Затем модуль 353 определения распределения поднесущих определяет поднесущие, которые нужно использовать каждому устройству мобильного терминала, и передатчик 52 указывает каждому устройству мобильного терминала определенные поднесущие. Одинаковые ссылочные позиции на фиг. 15 и 20 обозначают одинаковые модули. Алгоритм модуля 353 определения распределения поднесущих, распределяющего поднесущие, отличается от алгоритма у модуля 53 определения распределения поднесущих, показанного на фиг. 15. Алгоритм, используемый модулем 353 определения распределения поднесущих, является процессом, показанным на фиг. 19. Устройство базовой станции в пятом варианте осуществления выполняет следующий процесс. Модуль 353 определения распределения поднесущих, включенный в устройство базовой станции, распределяет поднесущие с заданным интервалом устройству мобильного терминала, расположенному далеко от устройства базовой станции. Модуль 353 определения распределения поднесущих свободно распределяет поднесущие устройству мобильного терминала, расположенному рядом с устройством базовой станции. Другими словами, может использоваться любой способ распределения поднесущих близкому устройству мобильного терминала. Более того, модуль 353 определения распределения поднесущих распределяет расположенному посередине устройству мобильного терминала поднесущие на основе Dраспределения со смещением в интервалах, чья закономерность нарушается в определенной степени отD-распределения. Согласно процессу распределения, когда устройство мобильного терминала находится дальше от устройства базовой станции, т.е. устройство мобильного терминала требует большей мощности передачи, характеристики PAPR у сигналов для передачи лучше. С другой стороны, когда устройство мобильного терминала находится ближе к устройству базовой станции, т.е. устройство мобильного терминала требует меньшей мощности передачи, характеристики PAPR у сигналов для передачи ухудшаются. Согласно вышеупомянутому управлению устройство мобильного терминала, расположенное далеко от устройства базовой станции, требует большей мощности передачи. Однако такому устройству мобильного терминала выделяются поднесущие с заданным интервалом с помощью устройства базовой станции, и посредством этого оно обладает отличными характеристиками PAPR. По этой причине вышеупомянутое управление дает возможность передачи сигналов без искажения, даже если рабочая точка усилителя HP установлена высокой. С другой стороны, устройство мобильного терминала, расположенное рядом с устройством базовой станции, требует небольшой мощности передачи. По этой причине рабочая точка усилителя HP может быть установлена ниже. Это указывает, что сигналы могут передаваться без искажения, даже если произвольно распределяются поднесущие, которые нужно использовать, и PAPR становится большим. Фиг. 21 иллюстрирует пример взаимного расположения устройства базовой станции и устройств мобильных терминалов. Фиг. 22 иллюстрирует пример распределения поднесущих, когда устройства мобильных терминалов находятся во взаимном расположении, показанном на фиг. 21. Для упрощения иллюстрации на фиг. 22 предполагается, что общее количество поднесущих, которое нужно использовать каждому устройству мобильного терминала, равно 16, и количество поднесущих, включенных во всю полосу, равно 64 (16 поднесущих являются неиспользуемыми). В примере взаимного расположения, показанного на фиг. 21, устройство А мобильного терминала является наиболее удаленным от устройства базовой станции. Устройство В мобильного терминала является вторым наиболее удаленным от него. Устройство С мобильного терминала является ближайшим к устройству базовой станции. В этом случае устройство А мобильного терминала, наиболее удаленное от устройства базовой станции, требует большой мощности передачи, и поэтому ему выделяются поднесущие из условия, чтобы интервалы между поднесущими, которые нужно распределить, были фиксированными (интервал в 4 поднесущих в случае фиг. 22), чтобы PAPR было небольшим. Другими словами, в качестве 16 поднесущих (A1, A2, A3, , А 16), которые нужно использовать устройству мобильного терминала, распределяются 16 поднесущих в составе поднесущей 1, поднесущей 5, поднесущей 9, , поднесущей 61. Это аналогично случаю, показанному в процессе из фиг. 19, где поднесущие распределяются при количестве сигналов смещенной частоты N=0. Устройство мобильного терминала С, ближайшее к устройству базовой станции, требует небольшой мощности передачи, и поэтому PAPR может быть большим. Поэтому поднесущие распределяются на основе R-распределения без рассмотрения интервалов распределения. В случае из фиг. 22 в качестве 16 поднесущих (С 1, С 2, С 3, , С 16), которые нужно использовать устройству мобильного терминала С,распределяются 16 поднесущих в составе поднесущей 3, поднесущей 8, поднесущей 11, , поднесущей 63. Таким образом, интервалы между поднесущими, которые нужно распределить устройству мобильного терминала С, не одинаковы. Это аналогично случаю, показанному в процессе по фиг. 19, где поднесущие распределяются при количестве сигналов смещенной частоты N=16. Устройство В мобильного терминала, которое является вторым наиболее удаленным от устройства базовой станции, выполняет распределение путем сдвига части поднесущих с позиций, установленных с заданным интервалом, на основе D-распределения со смещением. В случае по фиг. 22 16 поднесущих в составе поднесущей 2, поднесущей 7, поднесущей 10, , поднесущей 62 распределяются устройству В мобильного терминала в качестве 16 поднесущих (B1, B2, В 3, , В 16), которые нужно использовать устройству мобильного терминала В. Заштрихованные поднесущие (поднесущая 7, поднесущая 23, поднесущая 48, поднесущая 51) являются поднесущими, позиции которых сдвигаются на основе Dраспределения со смещением. В этом случае поднесущая С 12 сдвигается на две поднесущих от исходной позиции в D-распределении. Таким образом, ступень сдвига не ограничивается "1". Случай по фиг. 22 соответствует случаю, где N=4 в блок-схеме способа по фиг. 19, и изменяются все поднесущие, выбранные на этапе S203 (заштрихованные поднесущие на иллюстрации). Шестой вариант осуществления. Шестой вариант осуществления объясняет случай, где распределение поднесущих выполняется на быстро двигающемся устройстве мобильного терминала. В шестом варианте осуществления распределение поднесущих выполняется с использованием одновременно L-распределения из третьего варианта осуществления и D-распределения. Фиг. 23 иллюстрирует пример распределения поднесущих, согласно шестому варианту осуществления. На фиг. 23 предполагается, что общие количества поднесущих, которые нужно использовать устройствам А, В и С мобильных терминалов, равны 8, 16 и 24 соответственно, и количество поднесущих,включенных во всю полосу, равно 64 (16 поднесущих являются неиспользуемыми). Во взаимном расположении, показанном на фиг. 21, устройство А мобильного терминала является наиболее удаленным от устройства базовой станции, устройство В мобильного терминала является вторым наиболее удаленным от него и устройство С мобильного терминала является ближайшим к нему. Устройство А мобильного терминала предполагается быстро движущимся. В этом случае устройство А мобильного терминала, которое является наиболее удаленным от устройства базовой станции и быстро двигающимся, требует большой величины мощности передачи, и поэтому ему выделяются поднесущие из условия, чтобы интервалы между поднесущими, которые нужно распределить, были фиксированными(интервал в 8 поднесущих в случае фиг. 23), чтобы PAPR было мало. Поскольку быстро двигающееся устройство мобильного терминала обладает большим изменением канала во времени, сложно достичь эффекта разнесения с несколькими пользователями, используя канал, имеющий хорошее качество канала. По этой причине говорят, что лучше расширить полосу, например как D-распределение, чтобы достичь эффекта частотного разнесения в случае быстрого перемещения. Устройство С мобильного терминала, ближайшее к устройству базовой станции, требует небольшой величины мощности передачи, и поэтому PAPR может быть большим. Поэтому поднесущие распределяются без рассмотрения интервалов распределения. Устройство В мобильного терминала, которое является вторым наиболее удаленным от устройства базовой станции, выполняет распределение поднесущих на основе распределения, с помощью которого выполняется разделение на кластеры, объясненное в третьем варианте осуществления (на фиг. 23 предполагается, что количество поднесущих, включенных в кластер, равно 4). Таким образом, разрешается распределение поднесущих с учетом PAPR, наряду с тем, что быстро движущееся устройство мобильного терминала может достичь эффекта частотного разнесения. Специализированные аппаратные средства могут реализовывать: S/P-преобразователь 1, модуль 2DFT, модуль 3 сегментирования, распределитель 4 поднесущих, модуль 5 IDFT, модуль 6 вставки GI,P/S-преобразователь 7 и контроллер 10, которые показаны на фиг. 1; приемник 21, передатчик 22, приемник 42 распределения поднесущих, модуль 43 оценки расстояния и индикатор 44 расстояния, которые показаны на фиг. 11; приемник 51, передатчик 52 и модуль 53 определения распределения поднесущих,которые показаны на фиг. 15; и контроллер 60, селектор 61 сигнала и модулятор 62 поднесущей, которые показаны на фиг. 16. Каждый из этих модулей может включать в себя запоминающее устройство и CPU(центральный процессор), и может быть реализован с помощью программ для реализации функций соответствующих модулей, загружаемых в запоминающее устройство и выполняемых. Хотя варианты осуществления настоящего изобретения объяснены со ссылкой на прилагаемые чертежи, конкретная конфигурация ими не ограничивается, и могут быть выполнены различные модификации без отклонения от объема настоящего изобретения. Промышленная применимость Настоящее изобретение предпочтительно используется для системы мобильной связи, использующей связь управляемого спектра с одной несущей в восходящей линии связи от устройства мобильного терминала к устройству базовой станции. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство базовой станции, содержащее приемник, сконфигурированный для приема от устройства передачи сигнала OFDM, расширенного дискретным преобразованием Фурье (DFT-S-OFDM), и для приема информации, указывающей ограничение способа распределения, указывающего, каким образом данные должны отображаться на множество поднесущих устройства передачи; и передатчик, сконфигурированный для передачи информации распределения, указывающей, какие из множества поднесущих должны использоваться для создания DFT-S-OFDM сигнала,причем информация распределения составляется двумя способами распределения,при этом первый способ распределения из упомянутых двух способов распределения осуществляет непрерывное распределение множества поднесущих для формирования одного кластера поднесущих,при этом второй способ распределения из упомянутых двух способов распределения осуществляет не непрерывное распределение множества поднесущих, по меньшей мере, в первый кластер и второй кластер, причем первый кластер включает в себя первую часть множества поднесущих, распределенную непрерывно для формирования первого кластера, а второй кластер включает в себя вторую часть множества поднесущих, распределенную непрерывно для формирования второго кластера. 2. Устройство базовой станции по п.1, причем DFT-S-OFDM сигнал генерируется устройством передачи посредством преобразования сигнала временной области во множество сигналов частотной области и распределения множества сигналов частотной области на множество поднесущих, указанных информацией распределения. 3. Устройство базовой станции по п.1, дополнительно содержащее модуль распределения поднесущих, сконфигурированный для распределения одной или более поднесущих другому устройству передачи,причем первый кластер и второй кластер распределены не непрерывно посредством того, что первый кластер и второй кластер разделены этой одной или более поднесущими. 4. Устройство передачи, содержащее приемник, сконфигурированный для приема от устройства базовой станции информации, указывающей один из первого способа распределения и второго способа распределения, причем первый способ распределения является однокластерным способом, в котором множество поднесущих распределяется непрерывно для формирования одного кластера поднесущих, а второй способ распределения является многокластерным способом, в котором множество поднесущих распределяется не непрерывно, по меньшей мере, в первый кластер и второй кластер, при этом первый кластер включает в себя первую часть множества поднесущих, распределенную непрерывно для формирования первого кластера, а второй кластер включает в себя вторую часть множества поднесущих, распределенную непрерывно для формирования второго кластера; модуль дискретного преобразования Фурье (DFT), сконфигурированный для генерации частотного сигнала; модуль распределения поднесущих, сконфигурированный для распределения частотного сигнала на поднесущие на основании принятой информации; модуль обратного дискретного преобразования Фурье (IDFT), сконфигурированный для преобразования частотного сигнала, распределенного на поднесущие, в сигнал временной области; и РЧ-модуль, сконфигурированный для передачи в устройство базовой станции сигнала временной области. 5. Устройство передачи по п.4, дополнительно содержащее контроллер, сконфигурированный для управления на основании принятой информации мощностью передачи для передачи данных с использо- 19020186 ванием множества поднесущих. 6. Устройство передачи по п.4, дополнительно содержащее передатчик, сконфигурированный для передачи в устройство базовой станции информации, указывающей ограничение способа распределения для устройства передачи для расположения множества поднесущих. 7. Устройство передачи по п.4, дополнительно содержащее передатчик, сконфигурированный для передачи информации, указывающей один из первого и второго способов распределения, который ограничивается на основании условия устройства передачи. 8. Система беспроводной связи, содержащая устройство базовой станции и устройство передачи,причем устройство базовой станции содержит первый приемник, сконфигурированный для приема от устройства передачи сигнала OFDM, расширенного дискретным преобразованием Фурье (DFT-S-OFDM), и для приема информации, указывающей ограничение способа распределения, указывающего, каким образом данные должны отображаться на множество поднесущих устройства передачи; и первый передатчик, сконфигурированный для передачи в устройство передачи информации распределения, указывающей, какие из множества поднесущих должны использоваться для создания DFTS-OFDM сигнала,причем информация распределения составляется двумя способами распределения,при этом первый способ распределения из упомянутых двух способов распределения осуществляет непрерывное распределение множества поднесущих для формирования одного кластера поднесущих, и при этом второй способ распределения из упомянутых двух способов распределения осуществляет не непрерывное распределение множества поднесущих, по меньшей мере, в первый кластер и второй кластер, причем первый кластер включает в себя первую часть множества поднесущих, распределенную непрерывно для формирования первого кластера, а второй кластер включает в себя вторую часть множества поднесущих, распределенную непрерывно для формирования второго кластера; и устройство передачи содержит второй приемник, сконфигурированный для приема от устройства базовой станции информации распределения; модуль дискретного преобразования Фурье (DFT), сконфигурированный для генерации частотного сигнала; модуль распределения поднесущих, сконфигурированный для распределения частотного сигнала на поднесущие на основании принятой информации распределения; модуль обратного дискретного преобразования Фурье (IDFT), сконфигурированный для преобразования частотного сигнала, распределенного на поднесущие, в сигнал временной области; и РЧ-модуль, сконфигурированный для передачи в устройство базовой станции сигнала временной области. 9. Система беспроводной связи по п.8, в которой устройство передачи дополнительно содержит контроллер, сконфигурированный для управления, на основании принятой информации распределения,мощностью передачи для передачи данных с использованием множества поднесущих. 10. Постоянное машиночитаемое запоминающее устройство, содержащее сохраненные на нем команды, причем при считывании и исполнении команд процессором процессор сконфигурирован для выполнения этапов приема сигнала OFDM, расширенного дискретным преобразованием Фурье (DFT-S-OFDM), от устройства передачи; приема информации, указывающей ограничение способа распределения, указывающего, каким образом данные должны отображаться на множество поднесущих устройства передачи; и передачи информации распределения, указывающей, какие из множества поднесущих должны использоваться для создания DFT-S-OFDM сигнала,причем информация распределения составляется двумя способами распределения,при этом первый способ распределения из упомянутых двух способов распределения осуществляет непрерывное распределение множества поднесущих для формирования одного кластера поднесущих,при этом второй способ распределения из упомянутых двух способов распределения осуществляет не непрерывное распределение множества поднесущих, по меньшей мере, в первый кластер и второй кластер, причем первый кластер включает в себя первую часть множества поднесущих, распределенную непрерывно для формирования первого кластера, а второй кластер включает в себя вторую часть множества поднесущих, распределенную непрерывно для формирования второго кластера. 11. Постоянное машиночитаемое запоминающее устройство, содержащее сохраненные на нем команды, причем при считывании и исполнении команд процессором процессор сконфигурирован для выполнения этапов приема информации, указывающей один из первого способа распределения и второго способа распределения, причем первый способ распределения является однокластерным способом, в котором мно- 20020186 жество поднесущих распределяется непрерывно для формирования одного кластера поднесущих, а второй способ распределения является многокластерным способом, в котором множество поднесущих распределяется не непрерывно, по меньшей мере, впервый кластер и второй кластер, при этом первый кластер включает в себя первую часть множества поднесущих, распределенную непрерывно для формирования первого кластера, а второй кластер включает в себя вторую часть множества поднесущих, распределенную непрерывно для формирования второго кластера; генерации частотного сигнала; распределения частотного сигнала на поднесущие на основании принятой информации; преобразования частотного сигнала, распределенного на поднесущие, в сигнал временной области; передачи сигнала временной области. 12. Постоянное машиночитаемое запоминающее устройство по п.11, дополнительно содержащее управление на основании принятой информации мощностью передачи для передачи данных с использованием множества поднесущих. 13. Способ беспроводной связи для устройства базовой станции, содержащий прием от устройства передачи сигнала OFDM, расширенного дискретным преобразованием Фурье(DFT-S-OFDM); прием информации, указывающей ограничение способа распределения, указывающего, каким образом данные должны отображаться на множество поднесущих устройства передачи; и передачу информации распределения, указывающей, какие из множества поднесущих должны использоваться для создания DFT-S-OFDM сигнала,причем информация распределения составляется двумя способами распределения,при этом первый способ распределения из упомянутых двух способов распределения осуществляет непрерывное распределение множества поднесущих для формирования одного кластера поднесущих,при этом второй способ распределения из упомянутых двух способов распределения осуществляет не непрерывное распределение множества поднесущих, по меньшей мере, в первый кластер и второй кластер, причем первый кластер включает в себя первую часть множества поднесущих, распределенную непрерывно для формирования первого кластера, а второй кластер включает в себя вторую часть множества поднесущих, распределенную непрерывно для формирования второго кластера. 14. Способ беспроводной связи для устройства передачи, содержащий прием информации, указывающей один из первого способа распределения и второго способа распределения, причем первый способ распределения является однокластерным способом, в котором множество поднесущих распределяется непрерывно для формирования одного кластера поднесущих, а второй способ распределения является многокластерным способом, в котором множество поднесущих распределяется не непрерывно, по меньшей мере, в первый кластер и второй кластер, при этом первый кластер включает в себя первую часть множества поднесущих, распределенную непрерывно для формирования первого кластера, а второй кластер включает в себя вторую часть множества поднесущих, распределенную непрерывно для формирования второго кластера; генерацию частотного сигнала; распределение частотного сигнала на поднесущие на основании принятой информации; преобразование частотного сигнала, распределенного на поднесущие, в сигнал временной области; передачу сигнала временной области. 15. Способ беспроводной связи по п.14, дополнительно содержащий управление на основании принятой информации мощностью передачи для передачи данных с использованием множества поднесущих.
