Устройство базовой станции, устройство мобильного терминала, система беспроводной связи и способ беспроводной связи

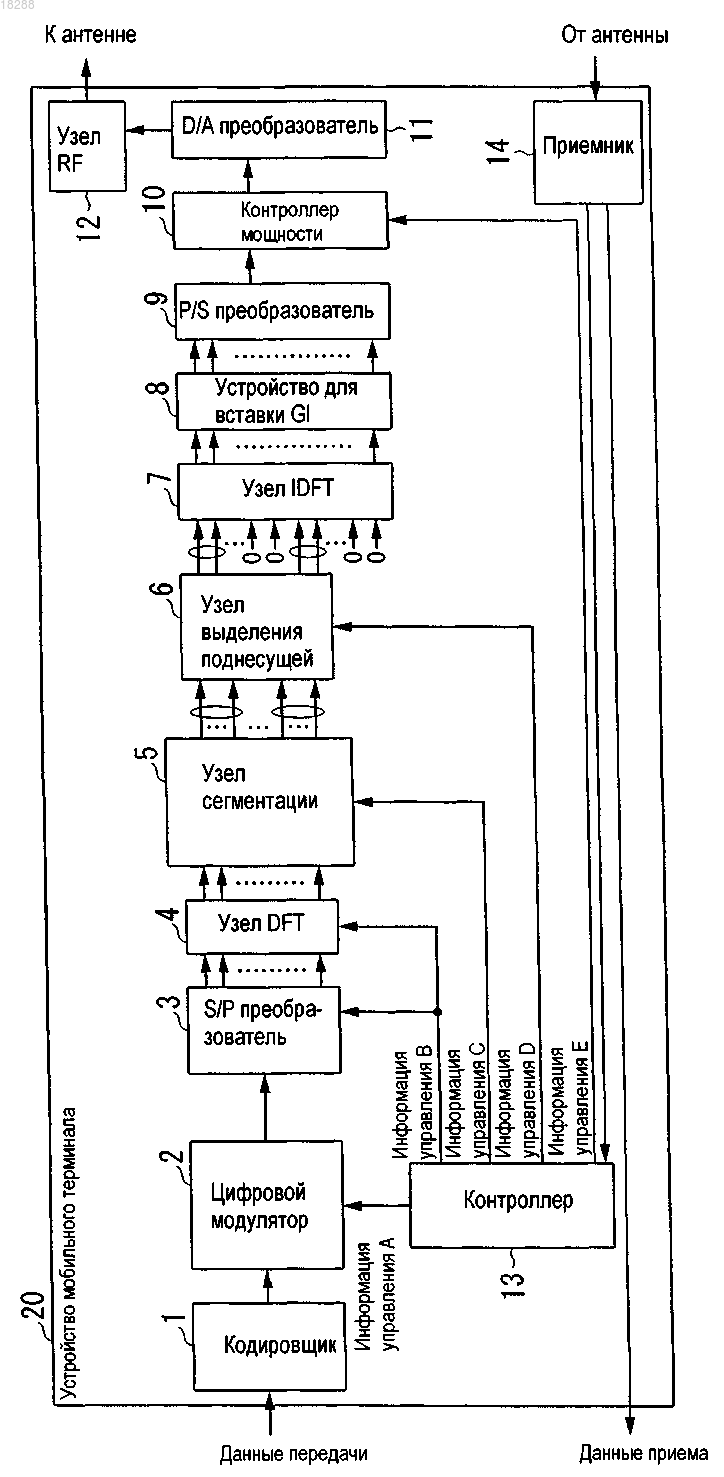

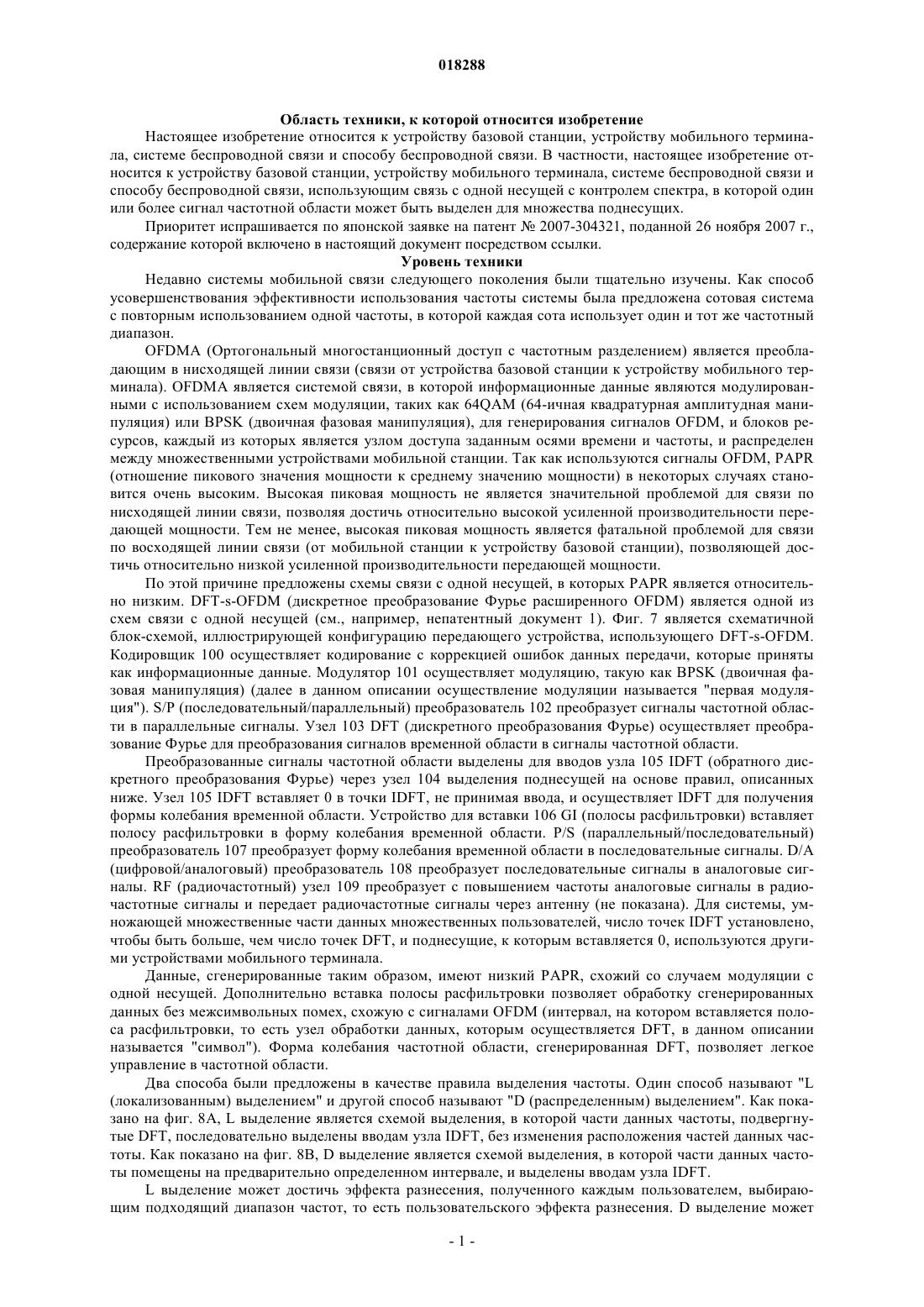

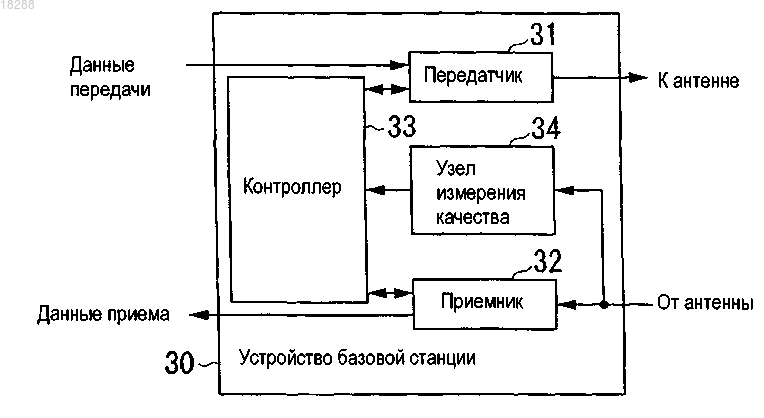

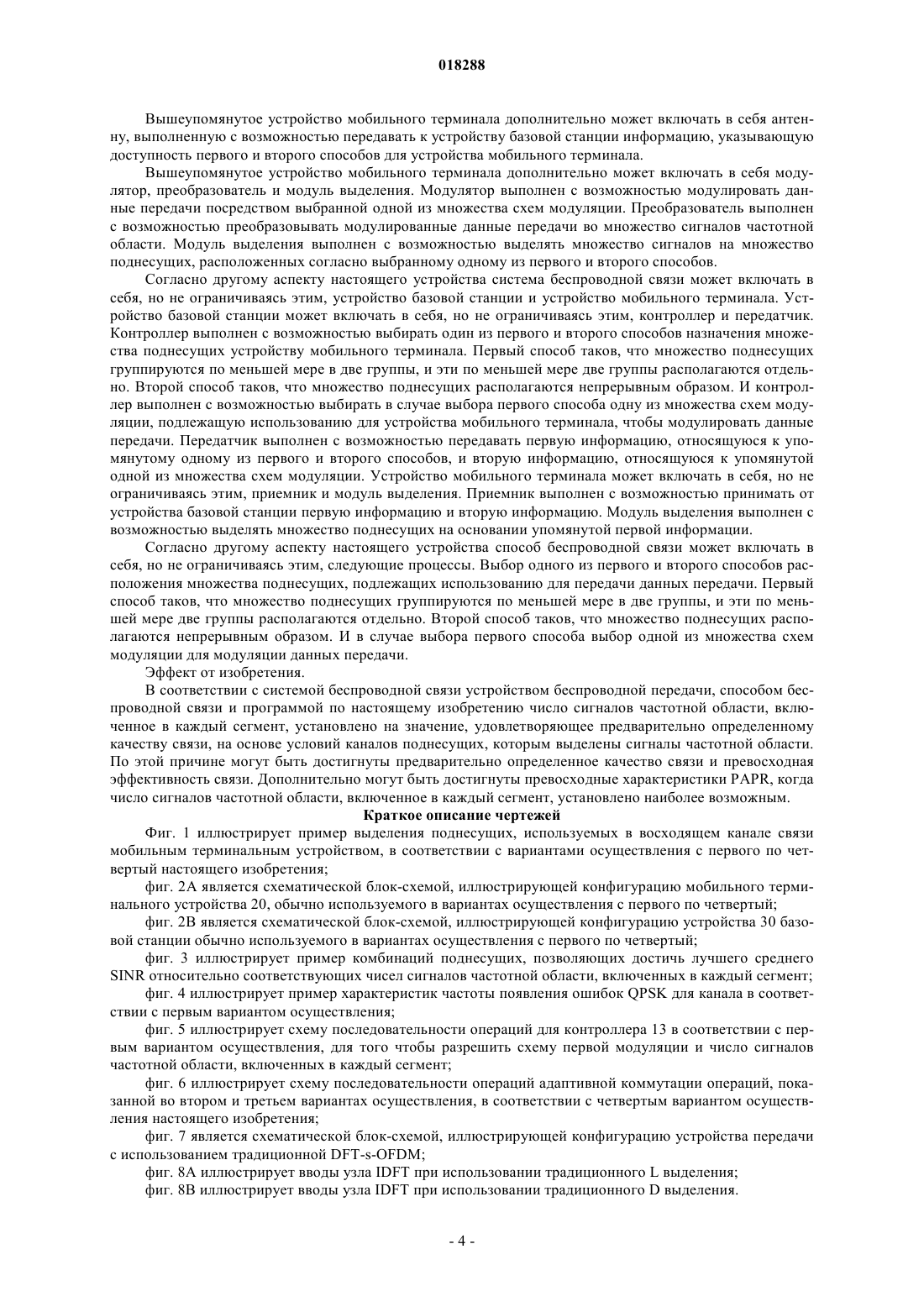

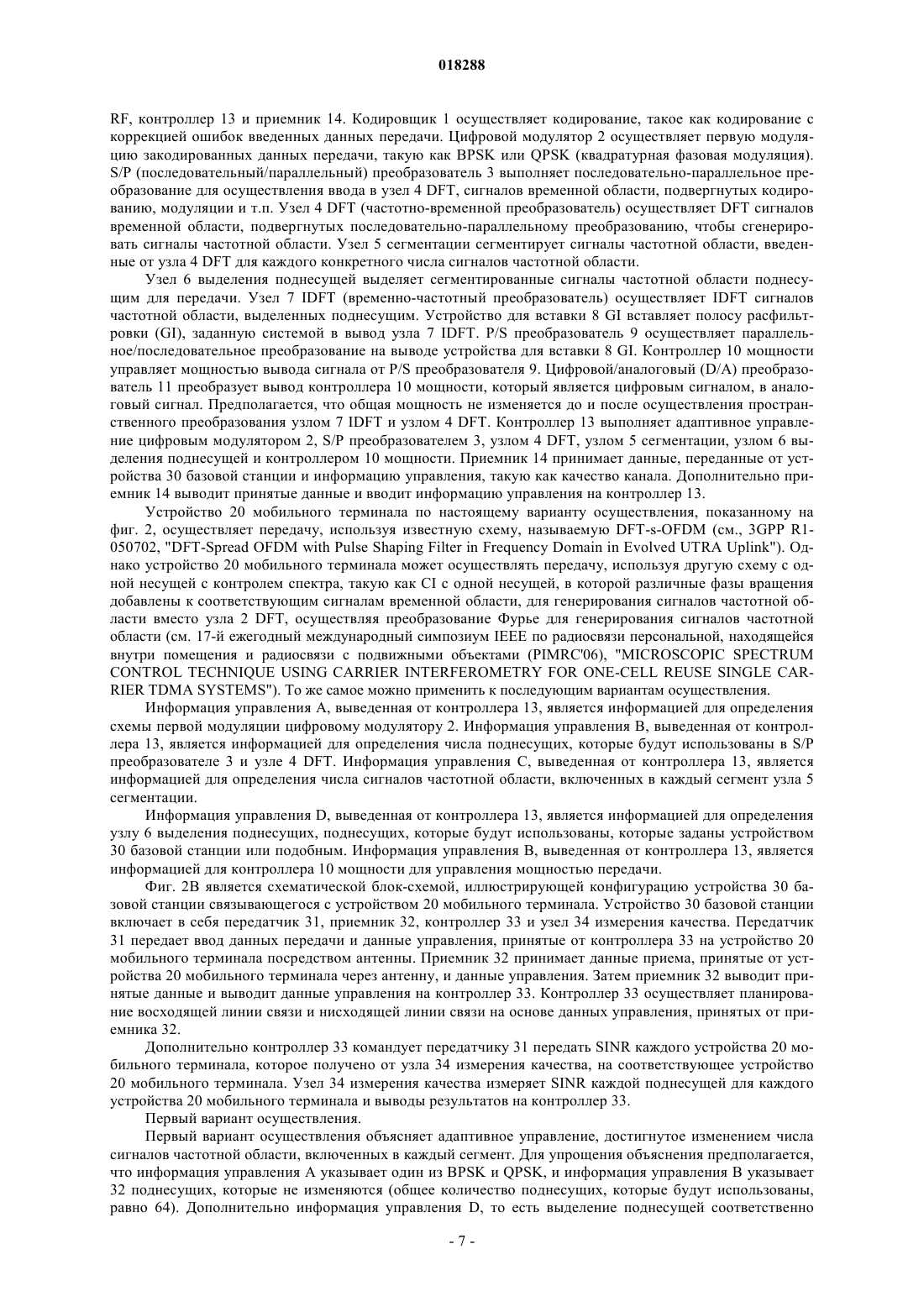

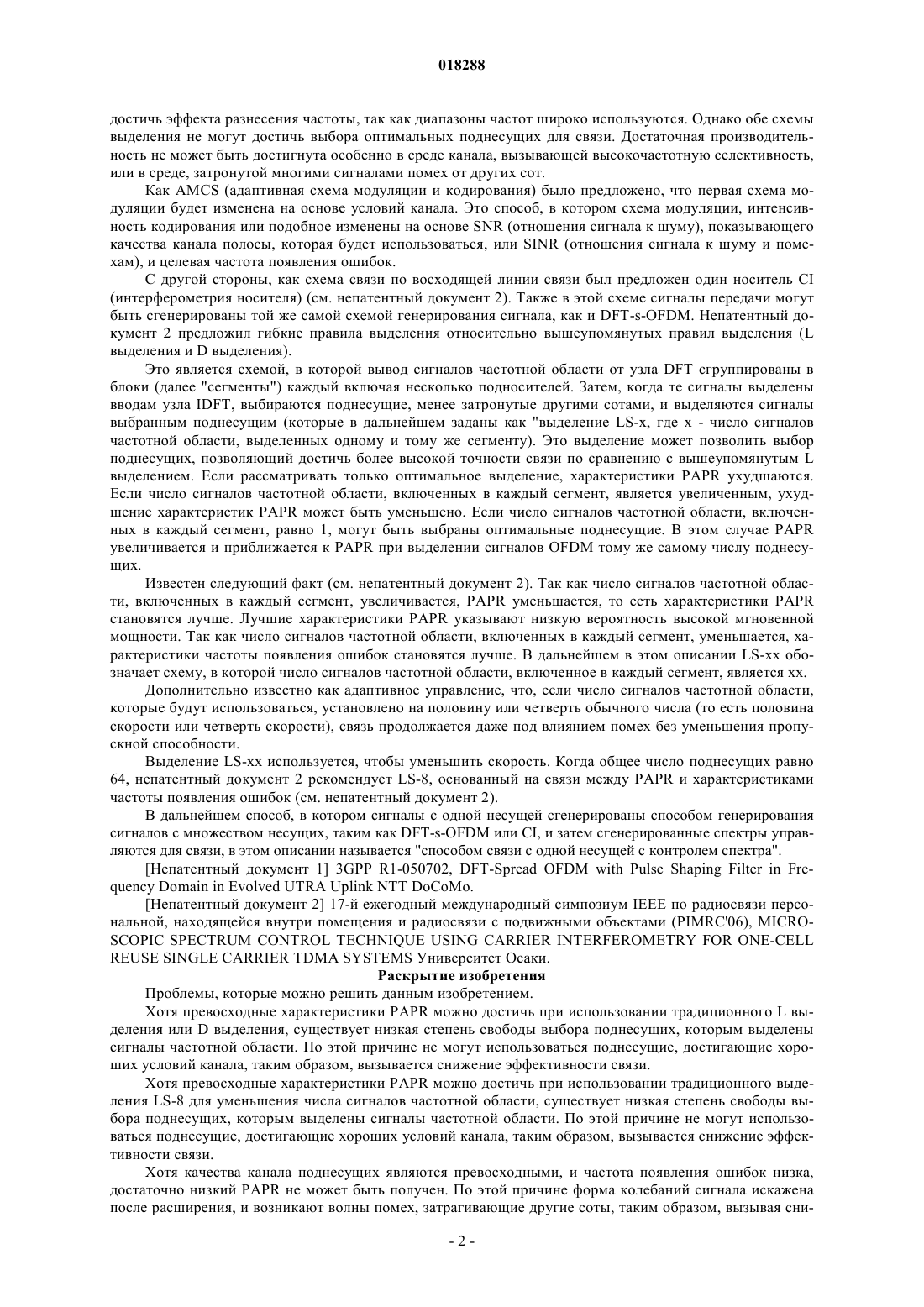

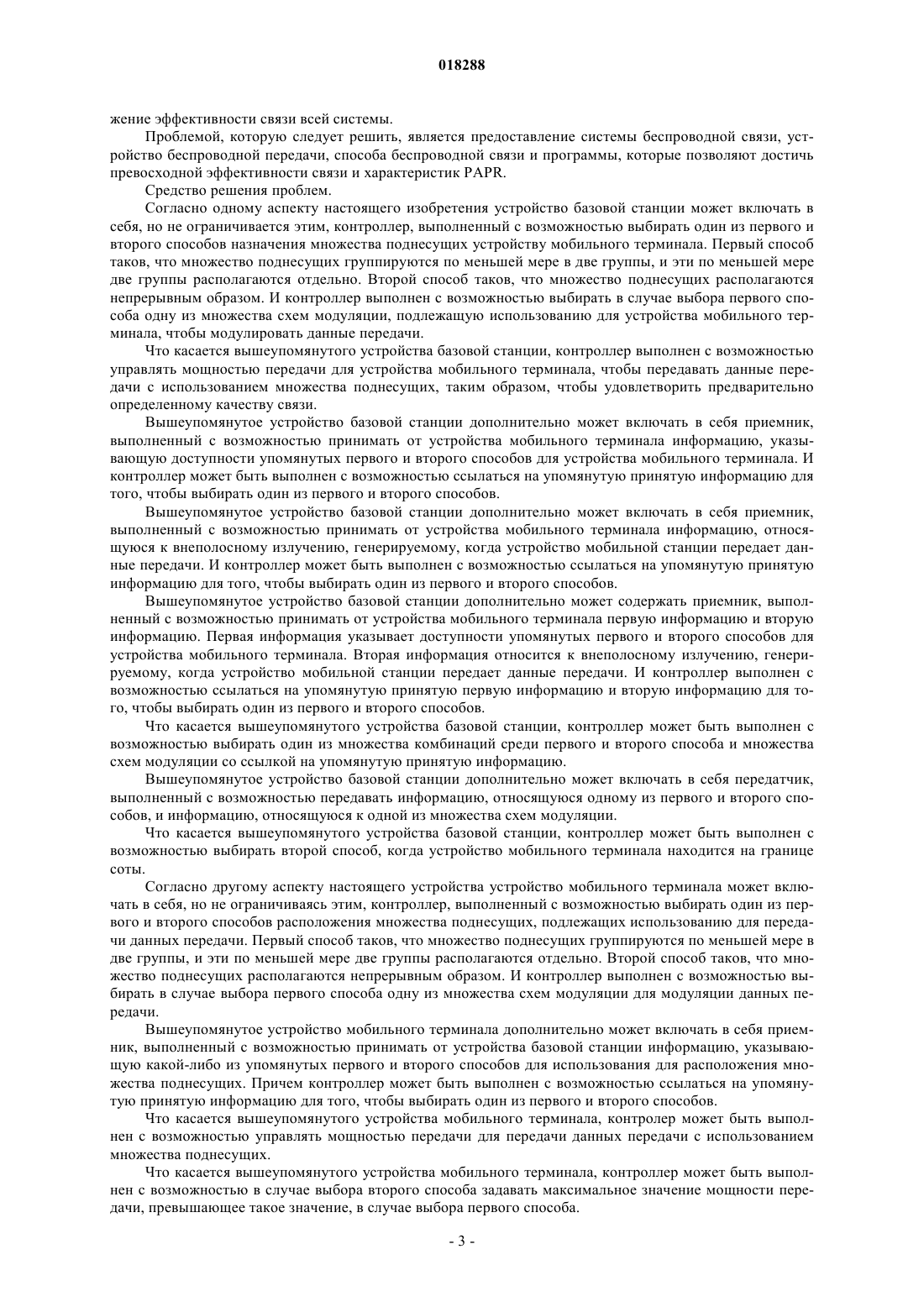

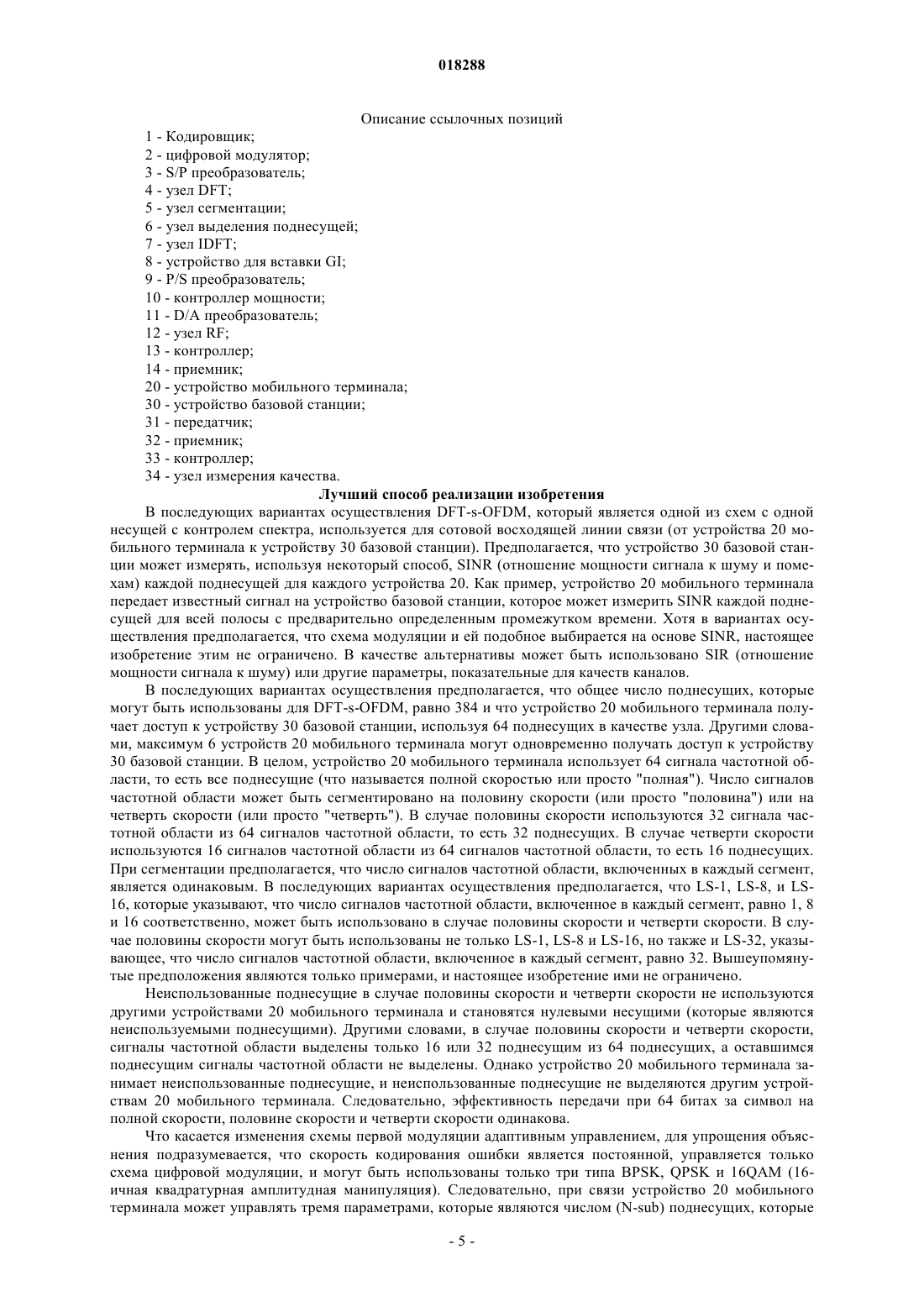

Беспроводное передающее устройство преобразует сигналы, которые были подвергнуты первой модуляции, в сигналы частотной области и выделяет сигналы частотной области, преобразованные в поднесущие, для передачи. Беспроводное передающее устройство включает в себя контроллер,который выбирает на основе качеств каналов поднесущих, которым выделены сигналы частотной области, значение, удовлетворяющее предварительно определенному качеству связи, как информацию управления, указывающую число сигналов частотной области, включенных в каждый из сегментов, на которые сегментированы сигналы частотной области, и узел выделения, который сегментирует сигналы частотной области на сегменты, причем каждый из сегментов включает в себя такое же число сигналов частотной области, как значение, выбранное контроллером в качестве информации управления, и выделяет сигналы частотной области, включенные в каждый из сегментов, последовательным поднесущим.(71)(73) Заявитель и патентовладелец: ШАРП КАБУСИКИ КАЙСЯ (JP) Область техники, к которой относится изобретение Настоящее изобретение относится к устройству базовой станции, устройству мобильного терминала, системе беспроводной связи и способу беспроводной связи. В частности, настоящее изобретение относится к устройству базовой станции, устройству мобильного терминала, системе беспроводной связи и способу беспроводной связи, использующим связь с одной несущей с контролем спектра, в которой один или более сигнал частотной области может быть выделен для множества поднесущих. Приоритет испрашивается по японской заявке на патент 2007-304321, поданной 26 ноября 2007 г.,содержание которой включено в настоящий документ посредством ссылки. Уровень техники Недавно системы мобильной связи следующего поколения были тщательно изучены. Как способ усовершенствования эффективности использования частоты системы была предложена сотовая система с повторным использованием одной частоты, в которой каждая сота использует один и тот же частотный диапазон.OFDMA (Ортогональный многостанционный доступ с частотным разделением) является преобладающим в нисходящей линии связи (связи от устройства базовой станции к устройству мобильного терминала). OFDMA является системой связи, в которой информационные данные являются модулированными с использованием схем модуляции, таких как 64QAM (64-ичная квадратурная амплитудная манипуляция) или BPSK (двоичная фазовая манипуляция), для генерирования сигналов OFDM, и блоков ресурсов, каждый из которых является узлом доступа заданным осями времени и частоты, и распределен между множественными устройствами мобильной станции. Так как используются сигналы OFDM, PAPR(отношение пикового значения мощности к среднему значению мощности) в некоторых случаях становится очень высоким. Высокая пиковая мощность не является значительной проблемой для связи по нисходящей линии связи, позволяя достичь относительно высокой усиленной производительности передающей мощности. Тем не менее, высокая пиковая мощность является фатальной проблемой для связи по восходящей линии связи (от мобильной станции к устройству базовой станции), позволяющей достичь относительно низкой усиленной производительности передающей мощности. По этой причине предложены схемы связи с одной несущей, в которых PAPR является относительно низким. DFT-s-OFDM (дискретное преобразование Фурье расширенного OFDM) является одной из схем связи с одной несущей (см., например, непатентный документ 1). Фиг. 7 является схематичной блок-схемой, иллюстрирующей конфигурацию передающего устройства, использующего DFT-s-OFDM. Кодировщик 100 осуществляет кодирование с коррекцией ошибок данных передачи, которые приняты как информационные данные. Модулятор 101 осуществляет модуляцию, такую как BPSK (двоичная фазовая манипуляция) (далее в данном описании осуществление модуляции называется "первая модуляция"). S/P (последовательный/параллельный) преобразователь 102 преобразует сигналы частотной области в параллельные сигналы. Узел 103 DFT (дискретного преобразования Фурье) осуществляет преобразование Фурье для преобразования сигналов временной области в сигналы частотной области. Преобразованные сигналы частотной области выделены для вводов узла 105 IDFT (обратного дискретного преобразования Фурье) через узел 104 выделения поднесущей на основе правил, описанных ниже. Узел 105 IDFT вставляет 0 в точки IDFT, не принимая ввода, и осуществляет IDFT для получения формы колебания временной области. Устройство для вставки 106 GI (полосы расфильтровки) вставляет полосу расфильтровки в форму колебания временной области. P/S (параллельный/последовательный) преобразователь 107 преобразует форму колебания временной области в последовательные сигналы. D/A(цифровой/аналоговый) преобразователь 108 преобразует последовательные сигналы в аналоговые сигналы. RF (радиочастотный) узел 109 преобразует с повышением частоты аналоговые сигналы в радиочастотные сигналы и передает радиочастотные сигналы через антенну (не показана). Для системы, умножающей множественные части данных множественных пользователей, число точек IDFT установлено,чтобы быть больше, чем число точек DFT, и поднесущие, к которым вставляется 0, используются другими устройствами мобильного терминала. Данные, сгенерированные таким образом, имеют низкий PAPR, схожий со случаем модуляции с одной несущей. Дополнительно вставка полосы расфильтровки позволяет обработку сгенерированных данных без межсимвольных помех, схожую с сигналами OFDM (интервал, на котором вставляется полоса расфильтровки, то есть узел обработки данных, которым осуществляется DFT, в данном описании называется "символ"). Форма колебания частотной области, сгенерированная DFT, позволяет легкое управление в частотной области. Два способа были предложены в качестве правила выделения частоты. Один способ называют "L(локализованным) выделением" и другой способ называют "D (распределенным) выделением". Как показано на фиг. 8 А, L выделение является схемой выделения, в которой части данных частоты, подвергнутые DFT, последовательно выделены вводам узла IDFT, без изменения расположения частей данных частоты. Как показано на фиг. 8 В, D выделение является схемой выделения, в которой части данных частоты помещены на предварительно определенном интервале, и выделены вводам узла IDFT.L выделение может достичь эффекта разнесения, полученного каждым пользователем, выбирающим подходящий диапазон частот, то есть пользовательского эффекта разнесения. D выделение может достичь эффекта разнесения частоты, так как диапазоны частот широко используются. Однако обе схемы выделения не могут достичь выбора оптимальных поднесущих для связи. Достаточная производительность не может быть достигнута особенно в среде канала, вызывающей высокочастотную селективность,или в среде, затронутой многими сигналами помех от других сот. Как AMCS (адаптивная схема модуляции и кодирования) было предложено, что первая схема модуляции будет изменена на основе условий канала. Это способ, в котором схема модуляции, интенсивность кодирования или подобное изменены на основе SNR (отношения сигнала к шуму), показывающего качества канала полосы, которая будет использоваться, или SINR (отношения сигнала к шуму и помехам), и целевая частота появления ошибок. С другой стороны, как схема связи по восходящей линии связи был предложен один носитель CI(интерферометрия носителя) (см. непатентный документ 2). Также в этой схеме сигналы передачи могут быть сгенерированы той же самой схемой генерирования сигнала, как и DFT-s-OFDM. Непатентный документ 2 предложил гибкие правила выделения относительно вышеупомянутых правил выделения (L выделения и D выделения). Это является схемой, в которой вывод сигналов частотной области от узла DFT сгруппированы в блоки (далее "сегменты") каждый включая несколько подносителей. Затем, когда те сигналы выделены вводам узла IDFT, выбираются поднесущие, менее затронутые другими сотами, и выделяются сигналы выбранным поднесущим (которые в дальнейшем заданы как "выделение LS-x, где х - число сигналов частотной области, выделенных одному и тому же сегменту). Это выделение может позволить выбор поднесущих, позволяющий достичь более высокой точности связи по сравнению с вышеупомянутым L выделением. Если рассматривать только оптимальное выделение, характеристики PAPR ухудшаются. Если число сигналов частотной области, включенных в каждый сегмент, является увеличенным, ухудшение характеристик PAPR может быть уменьшено. Если число сигналов частотной области, включенных в каждый сегмент, равно 1, могут быть выбраны оптимальные поднесущие. В этом случае PAPR увеличивается и приближается к PAPR при выделении сигналов OFDM тому же самому числу поднесущих. Известен следующий факт (см. непатентный документ 2). Так как число сигналов частотной области, включенных в каждый сегмент, увеличивается, PAPR уменьшается, то есть характеристики PAPR становятся лучше. Лучшие характеристики PAPR указывают низкую вероятность высокой мгновенной мощности. Так как число сигналов частотной области, включенных в каждый сегмент, уменьшается, характеристики частоты появления ошибок становятся лучше. В дальнейшем в этом описании LS-xx обозначает схему, в которой число сигналов частотной области, включенное в каждый сегмент, является хх. Дополнительно известно как адаптивное управление, что, если число сигналов частотной области,которые будут использоваться, установлено на половину или четверть обычного числа (то есть половина скорости или четверть скорости), связь продолжается даже под влиянием помех без уменьшения пропускной способности. Выделение LS-xx используется, чтобы уменьшить скорость. Когда общее число поднесущих равно 64, непатентный документ 2 рекомендует LS-8, основанный на связи между PAPR и характеристиками частоты появления ошибок (см. непатентный документ 2). В дальнейшем способ, в котором сигналы с одной несущей сгенерированы способом генерирования сигналов с множеством несущих, таким как DFT-s-OFDM или CI, и затем сгенерированные спектры управляются для связи, в этом описании называется "способом связи с одной несущей с контролем спектра".[Непатентный документ 2] 17-й ежегодный международный симпозиум IEEE по радиосвязи персональной, находящейся внутри помещения и радиосвязи с подвижными объектами (PIMRC'06), MICROSCOPIC SPECTRUM CONTROL TECHNIQUE USING CARRIER INTERFEROMETRY FOR ONE-CELLREUSE SINGLE CARRIER TDMA SYSTEMS Университет Осаки. Раскрытие изобретения Проблемы, которые можно решить данным изобретением. Хотя превосходные характеристики PAPR можно достичь при использовании традиционного L выделения или D выделения, существует низкая степень свободы выбора поднесущих, которым выделены сигналы частотной области. По этой причине не могут использоваться поднесущие, достигающие хороших условий канала, таким образом, вызывается снижение эффективности связи. Хотя превосходные характеристики PAPR можно достичь при использовании традиционного выделения LS-8 для уменьшения числа сигналов частотной области, существует низкая степень свободы выбора поднесущих, которым выделены сигналы частотной области. По этой причине не могут использоваться поднесущие, достигающие хороших условий канала, таким образом, вызывается снижение эффективности связи. Хотя качества канала поднесущих являются превосходными, и частота появления ошибок низка,достаточно низкий PAPR не может быть получен. По этой причине форма колебаний сигнала искажена после расширения, и возникают волны помех, затрагивающие другие соты, таким образом, вызывая сни-2 018288 жение эффективности связи всей системы. Проблемой, которую следует решить, является предоставление системы беспроводной связи, устройство беспроводной передачи, способа беспроводной связи и программы, которые позволяют достичь превосходной эффективности связи и характеристик PAPR. Средство решения проблем. Согласно одному аспекту настоящего изобретения устройство базовой станции может включать в себя, но не ограничивается этим, контроллер, выполненный с возможностью выбирать один из первого и второго способов назначения множества поднесущих устройству мобильного терминала. Первый способ таков, что множество поднесущих группируются по меньшей мере в две группы, и эти по меньшей мере две группы располагаются отдельно. Второй способ таков, что множество поднесущих располагаются непрерывным образом. И контроллер выполнен с возможностью выбирать в случае выбора первого способа одну из множества схем модуляции, подлежащую использованию для устройства мобильного терминала, чтобы модулировать данные передачи. Что касается вышеупомянутого устройства базовой станции, контроллер выполнен с возможностью управлять мощностью передачи для устройства мобильного терминала, чтобы передавать данные передачи с использованием множества поднесущих, таким образом, чтобы удовлетворить предварительно определенному качеству связи. Вышеупомянутое устройство базовой станции дополнительно может включать в себя приемник,выполненный с возможностью принимать от устройства мобильного терминала информацию, указывающую доступности упомянутых первого и второго способов для устройства мобильного терминала. И контроллер может быть выполнен с возможностью ссылаться на упомянутую принятую информацию для того, чтобы выбирать один из первого и второго способов. Вышеупомянутое устройство базовой станции дополнительно может включать в себя приемник,выполненный с возможностью принимать от устройства мобильного терминала информацию, относящуюся к внеполосному излучению, генерируемому, когда устройство мобильной станции передает данные передачи. И контроллер может быть выполнен с возможностью ссылаться на упомянутую принятую информацию для того, чтобы выбирать один из первого и второго способов. Вышеупомянутое устройство базовой станции дополнительно может содержать приемник, выполненный с возможностью принимать от устройства мобильного терминала первую информацию и вторую информацию. Первая информация указывает доступности упомянутых первого и второго способов для устройства мобильного терминала. Вторая информация относится к внеполосному излучению, генерируемому, когда устройство мобильной станции передает данные передачи. И контроллер выполнен с возможностью ссылаться на упомянутую принятую первую информацию и вторую информацию для того, чтобы выбирать один из первого и второго способов. Что касается вышеупомянутого устройства базовой станции, контроллер может быть выполнен с возможностью выбирать один из множества комбинаций среди первого и второго способа и множества схем модуляции со ссылкой на упомянутую принятую информацию. Вышеупомянутое устройство базовой станции дополнительно может включать в себя передатчик,выполненный с возможностью передавать информацию, относящуюся одному из первого и второго способов, и информацию, относящуюся к одной из множества схем модуляции. Что касается вышеупомянутого устройства базовой станции, контроллер может быть выполнен с возможностью выбирать второй способ, когда устройство мобильного терминала находится на границе соты. Согласно другому аспекту настоящего устройства устройство мобильного терминала может включать в себя, но не ограничиваясь этим, контроллер, выполненный с возможностью выбирать один из первого и второго способов расположения множества поднесущих, подлежащих использованию для передачи данных передачи. Первый способ таков, что множество поднесущих группируются по меньшей мере в две группы, и эти по меньшей мере две группы располагаются отдельно. Второй способ таков, что множество поднесущих располагаются непрерывным образом. И контроллер выполнен с возможностью выбирать в случае выбора первого способа одну из множества схем модуляции для модуляции данных передачи. Вышеупомянутое устройство мобильного терминала дополнительно может включать в себя приемник, выполненный с возможностью принимать от устройства базовой станции информацию, указывающую какой-либо из упомянутых первого и второго способов для использования для расположения множества поднесущих. Причем контроллер может быть выполнен с возможностью ссылаться на упомянутую принятую информацию для того, чтобы выбирать один из первого и второго способов. Что касается вышеупомянутого устройства мобильного терминала, контролер может быть выполнен с возможностью управлять мощностью передачи для передачи данных передачи с использованием множества поднесущих. Что касается вышеупомянутого устройства мобильного терминала, контроллер может быть выполнен с возможностью в случае выбора второго способа задавать максимальное значение мощности передачи, превышающее такое значение, в случае выбора первого способа. Вышеупомянутое устройство мобильного терминала дополнительно может включать в себя антенну, выполненную с возможностью передавать к устройству базовой станции информацию, указывающую доступность первого и второго способов для устройства мобильного терминала. Вышеупомянутое устройство мобильного терминала дополнительно может включать в себя модулятор, преобразователь и модуль выделения. Модулятор выполнен с возможностью модулировать данные передачи посредством выбранной одной из множества схем модуляции. Преобразователь выполнен с возможностью преобразовывать модулированные данные передачи во множество сигналов частотной области. Модуль выделения выполнен с возможностью выделять множество сигналов на множество поднесущих, расположенных согласно выбранному одному из первого и второго способов. Согласно другому аспекту настоящего устройства система беспроводной связи может включать в себя, но не ограничиваясь этим, устройство базовой станции и устройство мобильного терминала. Устройство базовой станции может включать в себя, но не ограничиваясь этим, контроллер и передатчик. Контроллер выполнен с возможностью выбирать один из первого и второго способов назначения множества поднесущих устройству мобильного терминала. Первый способ таков, что множество поднесущих группируются по меньшей мере в две группы, и эти по меньшей мере две группы располагаются отдельно. Второй способ таков, что множество поднесущих располагаются непрерывным образом. И контроллер выполнен с возможностью выбирать в случае выбора первого способа одну из множества схем модуляции, подлежащую использованию для устройства мобильного терминала, чтобы модулировать данные передачи. Передатчик выполнен с возможностью передавать первую информацию, относящуюся к упомянутому одному из первого и второго способов, и вторую информацию, относящуюся к упомянутой одной из множества схем модуляции. Устройство мобильного терминала может включать в себя, но не ограничиваясь этим, приемник и модуль выделения. Приемник выполнен с возможностью принимать от устройства базовой станции первую информацию и вторую информацию. Модуль выделения выполнен с возможностью выделять множество поднесущих на основании упомянутой первой информации. Согласно другому аспекту настоящего устройства способ беспроводной связи может включать в себя, но не ограничиваясь этим, следующие процессы. Выбор одного из первого и второго способов расположения множества поднесущих, подлежащих использованию для передачи данных передачи. Первый способ таков, что множество поднесущих группируются по меньшей мере в две группы, и эти по меньшей мере две группы располагаются отдельно. Второй способ таков, что множество поднесущих располагаются непрерывным образом. И в случае выбора первого способа выбор одной из множества схем модуляции для модуляции данных передачи. Эффект от изобретения. В соответствии с системой беспроводной связи устройством беспроводной передачи, способом беспроводной связи и программой по настоящему изобретению число сигналов частотной области, включенное в каждый сегмент, установлено на значение, удовлетворяющее предварительно определенному качеству связи, на основе условий каналов поднесущих, которым выделены сигналы частотной области. По этой причине могут быть достигнуты предварительно определенное качество связи и превосходная эффективность связи. Дополнительно могут быть достигнуты превосходные характеристики PAPR, когда число сигналов частотной области, включенное в каждый сегмент, установлено наиболее возможным. Краткое описание чертежей Фиг. 1 иллюстрирует пример выделения поднесущих, используемых в восходящем канале связи мобильным терминальным устройством, в соответствии с вариантами осуществления с первого по четвертый настоящего изобретения; фиг. 2 А является схематической блок-схемой, иллюстрирующей конфигурацию мобильного терминального устройства 20, обычно используемого в вариантах осуществления с первого по четвертый; фиг. 2 В является схематической блок-схемой, иллюстрирующей конфигурацию устройства 30 базовой станции обычно используемого в вариантах осуществления с первого по четвертый; фиг. 3 иллюстрирует пример комбинаций поднесущих, позволяющих достичь лучшего среднегоSINR относительно соответствующих чисел сигналов частотной области, включенных в каждый сегмент; фиг. 4 иллюстрирует пример характеристик частоты появления ошибок QPSK для канала в соответствии с первым вариантом осуществления; фиг. 5 иллюстрирует схему последовательности операций для контроллера 13 в соответствии с первым вариантом осуществления, для того чтобы разрешить схему первой модуляции и число сигналов частотной области, включенных в каждый сегмент; фиг. 6 иллюстрирует схему последовательности операций адаптивной коммутации операций, показанной во втором и третьем вариантах осуществления, в соответствии с четвертым вариантом осуществления настоящего изобретения; фиг. 7 является схематической блок-схемой, иллюстрирующей конфигурацию устройства передачи с использованием традиционной DFT-s-OFDM; фиг. 8 А иллюстрирует вводы узла IDFT при использовании традиционного L выделения; фиг. 8 В иллюстрирует вводы узла IDFT при использовании традиционного D выделения. Описание ссылочных позиций 1 - Кодировщик; 2 - цифровой модулятор; 3 - S/P преобразователь; 4 - узел DFT; 5 - узел сегментации; 6 - узел выделения поднесущей; 7 - узел IDFT; 8 - устройство для вставки GI; 9 - P/S преобразователь; 10 - контроллер мощности; 11 - D/A преобразователь; 12 - узел RF; 13 - контроллер; 14 - приемник; 20 - устройство мобильного терминала; 30 - устройство базовой станции; 31 - передатчик; 32 - приемник; 33 - контроллер; 34 - узел измерения качества. Лучший способ реализации изобретения В последующих вариантах осуществления DFT-s-OFDM, который является одной из схем с одной несущей с контролем спектра, используется для сотовой восходящей линии связи (от устройства 20 мобильного терминала к устройству 30 базовой станции). Предполагается, что устройство 30 базовой станции может измерять, используя некоторый способ, SINR (отношение мощности сигнала к шуму и помехам) каждой поднесущей для каждого устройства 20. Как пример, устройство 20 мобильного терминала передает известный сигнал на устройство базовой станции, которое может измерить SINR каждой поднесущей для всей полосы с предварительно определенным промежутком времени. Хотя в вариантах осуществления предполагается, что схема модуляции и ей подобное выбирается на основе SINR, настоящее изобретение этим не ограничено. В качестве альтернативы может быть использовано SIR (отношение мощности сигнала к шуму) или другие параметры, показательные для качеств каналов. В последующих вариантах осуществления предполагается, что общее число поднесущих, которые могут быть использованы для DFT-s-OFDM, равно 384 и что устройство 20 мобильного терминала получает доступ к устройству 30 базовой станции, используя 64 поднесущих в качестве узла. Другими словами, максимум 6 устройств 20 мобильного терминала могут одновременно получать доступ к устройству 30 базовой станции. В целом, устройство 20 мобильного терминала использует 64 сигнала частотной области, то есть все поднесущие (что называется полной скоростью или просто "полная"). Число сигналов частотной области может быть сегментировано на половину скорости (или просто "половина") или на четверть скорости (или просто "четверть"). В случае половины скорости используются 32 сигнала частотной области из 64 сигналов частотной области, то есть 32 поднесущих. В случае четверти скорости используются 16 сигналов частотной области из 64 сигналов частотной области, то есть 16 поднесущих. При сегментации предполагается, что число сигналов частотной области, включенных в каждый сегмент,является одинаковым. В последующих вариантах осуществления предполагается, что LS-1, LS-8, и LS16, которые указывают, что число сигналов частотной области, включенное в каждый сегмент, равно 1, 8 и 16 соответственно, может быть использовано в случае половины скорости и четверти скорости. В случае половины скорости могут быть использованы не только LS-1, LS-8 и LS-16, но также и LS-32, указывающее, что число сигналов частотной области, включенное в каждый сегмент, равно 32. Вышеупомянутые предположения являются только примерами, и настоящее изобретение ими не ограничено. Неиспользованные поднесущие в случае половины скорости и четверти скорости не используются другими устройствами 20 мобильного терминала и становятся нулевыми несущими (которые являются неиспользуемыми поднесущими). Другими словами, в случае половины скорости и четверти скорости,сигналы частотной области выделены только 16 или 32 поднесущим из 64 поднесущих, а оставшимся поднесущим сигналы частотной области не выделены. Однако устройство 20 мобильного терминала занимает неиспользованные поднесущие, и неиспользованные поднесущие не выделяются другим устройствам 20 мобильного терминала. Следовательно, эффективность передачи при 64 битах за символ на полной скорости, половине скорости и четверти скорости одинакова. Что касается изменения схемы первой модуляции адаптивным управлением, для упрощения объяснения подразумевается, что скорость кодирования ошибки является постоянной, управляется только схема цифровой модуляции, и могут быть использованы только три типа BPSK, QPSK и 16QAM (16 ичная квадратурная амплитудная манипуляция). Следовательно, при связи устройство 20 мобильного терминала может управлять тремя параметрами, которые являются числом (N-sub) поднесущих, которые будут использоваться (соответствует числу сигналов частотной области), схемой первой модуляции(ML), числом сигналов частотной области, включенных в каждый сегмент (LS-x, hLS-x, и qLS-x, где h и Самый левый столбец табл. 1 указывает число поднесущих, которые будут использоваться. В этой табл. 1 схема первой модуляции показана для каждого числа поднесущих, которые будут использованы. Табл. 1 показывает, что есть 9 комбинаций областей от А до I. Значения в каждой строке табл. 1 указывают слева - число поднесущих, которые будут использованы, и число битов, которые могут быть переданы в блоках символов, когда выбрана схема первой модуляции. В случае области В, число поднесущих, которые будут использованы, равно 64, схема первой модуляции является QPSK, число битов, которые могут быть переданы в блоках символов, составляет 128 битов. В данном описании число битов,которые будут переданы в блоках символов, иногда называют скоростью передачи. Записи, идущие сразу ниже строки, показывающей области и разрядному числу, указывают число сигналов частотной области, включенное в каждый сегмент. Если число поднесущих, которые будет использованы, равно 64,может использоваться только LS-64, так как сегментация не может быть осуществлена. В соответствии с этим выделением число битов, которые могут быть переданы, не изменяется. Когда осуществлены LS-x, hLS-x и qLS-x, в то время как общее число поднесущих равно 64, поднесущие сегментируются на 64/х сегментов, и затем поднесущие, достигающие высокого SINR, выбираются из сегментов. В случае LS-4 (или hLS-4 и qLS-4) все поднесущие сегментированы на 16 сегментов. В случае половины скорости выбираются и используются 8 сегментов, достигающие высшего SINR. В случае четверти скорости выбираются и используются 4 сегмента, достигающие высшего SINR. Эта операция предварительно осуществляется для того, чтобы упростить сегментацию, и должна быть выполнена не всегда. Пример выделения показан на фиг. 1. Фиг. 1 иллюстрирует пример четверти скорости qLS-4, где общее число поднесущих, которые будут использованы, равно 64. На фиг. 1 все поднесущие сегментированы на 64/4 области, то есть 16 областей, каждая из которых включает в себя 4 поднесущих. Используются поднесущие, включенные в заштрихованные области 1, 6, 12 и 15. Каждая область включает в себя 4 поднесущих, и поэтому в этом примере используются 16 поднесущих. Среднее SINR и характеристики PAPR отличаются в соответствии с числом сегментаций и числом сигналов частотной области, включенных в каждый сегмент. При увеличении сегментации, то есть при уменьшении числа сигналов частотной области, включенных в каждый сегмент, SINR дополнительно улучшается, а характеристики PAPR дополнительно ухудшаются. Другими словами, SINR и характеристики PAPR находятся в сравнительных отношениях. Ухудшение характеристик PAPR указывает высокую возможность выхода высокой мгновенной мощности относительно средней мощности. Фиг. 2 А является схематической блок-схемой, иллюстрирующей конфигурацию устройства 20 мобильного терминала (беспроводного передающего устройства), которое использует DFT-s-OFDM, и может изменять первую схему модуляции, число поднесущих, которые будут использованы, и число сигналов частотной области, включенных в каждый сегмент. Устройство 20 мобильного терминала включает в себя кодировщик 1, цифровой модулятор 2, S/P преобразователь 3, узел 4 DFT, узел 5 сегментации, узел 6 выделения поднесущей, узел 7 IDFT, устройство для вставки 8 GI, P/S преобразователь 9, контроллер 10 мощности, D/A преобразователь 11, узел 12RF, контроллер 13 и приемник 14. Кодировщик 1 осуществляет кодирование, такое как кодирование с коррекцией ошибок введенных данных передачи. Цифровой модулятор 2 осуществляет первую модуляцию закодированных данных передачи, такую как BPSK или QPSK (квадратурная фазовая модуляция).S/P (последовательный/параллельный) преобразователь 3 выполняет последовательно-параллельное преобразование для осуществления ввода в узел 4 DFT, сигналов временной области, подвергнутых кодированию, модуляции и т.п. Узел 4 DFT (частотно-временной преобразователь) осуществляет DFT сигналов временной области, подвергнутых последовательно-параллельному преобразованию, чтобы сгенерировать сигналы частотной области. Узел 5 сегментации сегментирует сигналы частотной области, введенные от узла 4 DFT для каждого конкретного числа сигналов частотной области. Узел 6 выделения поднесущей выделяет сегментированные сигналы частотной области поднесущим для передачи. Узел 7 IDFT (временно-частотный преобразователь) осуществляет IDFT сигналов частотной области, выделенных поднесущим. Устройство для вставки 8 GI вставляет полосу расфильтровки (GI), заданную системой в вывод узла 7 IDFT. P/S преобразователь 9 осуществляет параллельное/последовательное преобразование на выводе устройства для вставки 8 GI. Контроллер 10 мощности управляет мощностью вывода сигнала от P/S преобразователя 9. Цифровой/аналоговый (D/A) преобразователь 11 преобразует вывод контроллера 10 мощности, который является цифровым сигналом, в аналоговый сигнал. Предполагается, что общая мощность не изменяется до и после осуществления пространственного преобразования узлом 7 IDFT и узлом 4 DFT. Контроллер 13 выполняет адаптивное управление цифровым модулятором 2, S/P преобразователем 3, узлом 4 DFT, узлом 5 сегментации, узлом 6 выделения поднесущей и контроллером 10 мощности. Приемник 14 принимает данные, переданные от устройства 30 базовой станции и информацию управления, такую как качество канала. Дополнительно приемник 14 выводит принятые данные и вводит информацию управления на контроллер 13. Устройство 20 мобильного терминала по настоящему варианту осуществления, показанному на фиг. 2, осуществляет передачу, используя известную схему, называемую DFT-s-OFDM (см., 3GPP R1050702, "DFT-Spread OFDM with Pulse Shaping Filter in Frequency Domain in Evolved UTRA Uplink"). Однако устройство 20 мобильного терминала может осуществлять передачу, используя другую схему с одной несущей с контролем спектра, такую как CI с одной несущей, в которой различные фазы вращения добавлены к соответствующим сигналам временной области, для генерирования сигналов частотной области вместо узла 2 DFT, осуществляя преобразование Фурье для генерирования сигналов частотной области (см. 17-й ежегодный международный симпозиум IEEE по радиосвязи персональной, находящейся внутри помещения и радиосвязи с подвижными объектами (PIMRC'06), "MICROSCOPIC SPECTRUMCONTROL TECHNIQUE USING CARRIER INTERFEROMETRY FOR ONE-CELL REUSE SINGLE CARRIER TDMA SYSTEMS"). To же самое можно применить к последующим вариантам осуществления. Информация управления А, выведенная от контроллера 13, является информацией для определения схемы первой модуляции цифровому модулятору 2. Информация управления В, выведенная от контроллера 13, является информацией для определения числа поднесущих, которые будут использованы в S/P преобразователе 3 и узле 4 DFT. Информация управления С, выведенная от контроллера 13, является информацией для определения числа сигналов частотной области, включенных в каждый сегмент узла 5 сегментации. Информация управления D, выведенная от контроллера 13, является информацией для определения узлу 6 выделения поднесущих, поднесущих, которые будут использованы, которые заданы устройством 30 базовой станции или подобным. Информация управления В, выведенная от контроллера 13, является информацией для контроллера 10 мощности для управления мощностью передачи. Фиг. 2 В является схематической блок-схемой, иллюстрирующей конфигурацию устройства 30 базовой станции связывающегося с устройством 20 мобильного терминала. Устройство 30 базовой станции включает в себя передатчик 31, приемник 32, контроллер 33 и узел 34 измерения качества. Передатчик 31 передает ввод данных передачи и данные управления, принятые от контроллера 33 на устройство 20 мобильного терминала посредством антенны. Приемник 32 принимает данные приема, принятые от устройства 20 мобильного терминала через антенну, и данные управления. Затем приемник 32 выводит принятые данные и выводит данные управления на контроллер 33. Контроллер 33 осуществляет планирование восходящей линии связи и нисходящей линии связи на основе данных управления, принятых от приемника 32. Дополнительно контроллер 33 командует передатчику 31 передать SINR каждого устройства 20 мобильного терминала, которое получено от узла 34 измерения качества, на соответствующее устройство 20 мобильного терминала. Узел 34 измерения качества измеряет SINR каждой поднесущей для каждого устройства 20 мобильного терминала и выводы результатов на контроллер 33. Первый вариант осуществления. Первый вариант осуществления объясняет адаптивное управление, достигнутое изменением числа сигналов частотной области, включенных в каждый сегмент. Для упрощения объяснения предполагается,что информация управления А указывает один из BPSK и QPSK, и информация управления В указывает 32 поднесущих, которые не изменяются (общее количество поднесущих, которые будут использованы,равно 64). Дополнительно информация управления D, то есть выделение поднесущей соответственно выбирается на основе числа сигналов частотной области, включенных в каждый сегмент, как будет объяснено позже. Первый вариант осуществления предполагает, что устройство 30 базовой станции, которое является целью передачи устройства 20 мобильного терминала, сообщает устройству 20 мобильного терминала SINR каждой поднесущей. Хотя здесь объяснено, что контроллер 13 устройства 20 мобильного терминала определяет поднесущие, которые будут использованы, устройство 30 базовой станции, может определять поднесущие, которые будут использованы, и сообщать устройству 20 мобильного терминала об определенных поднесущих. Вначале, контроллер 13 выбирает комбинацию поднесущих, достигающих лучшего SINR для каждого из числа сигналов частотной области, включенных в каждый сегмент 32, 16, 8 и 1. Среднее SINR выбранных поднесущих определено как hLS-xxbest, такое как hLS-32best, hLS-16best, hLS-8best или hLS1best. Фиг. 3 иллюстрирует пример комбинаций поднесущих, позволяющих достичь лучшего среднегоSINR для каждого из числа сигналов частотной области, включенных в каждый сегмент. Горизонтальная ось обозначает числа подносителя от поднесущей 1 к поднесущей 64. Когда число сигналов частотной области, включенных в каждый сегмент, равно 8, в случае половины скорости используются 32 поднесущих, и тогда число сегментов равно 4. В этом случае первый сегмент включает в себя поднесущие 1-8. Второй сегмент включает в себя поднесущие 21-28. Третий сегмент включает в себя поднесущие 41-48. Четвертый сегмент включает в себя поднесущие 53-60. Контроллер 13 вычисляет hLS-xxbest для каждой выбранной комбинации. Заштрихованные поднесущие, которые показаны на фиг. 3, указывают выбранные поднесущие. Как можно понять из фиг. 3, при уменьшении числа сигналов частотной области, включенных в каждый сегмент, увеличивается свобода выбора поднесущей, то есть hLS-xxbest становится лучшим значением. Затем контроллер 13 сравнивает каждый hLS-xxbest с CQ-tqpsk, который является SINR, которое может удовлетворить предварительно определенную целевую частоту появления ошибок бита или предварительно определенную целевую частоту появления ошибок пакета (которые вместе в этом описании называются "качеством связи"), когда схема первой модуляции является QPSK. Затем контроллер 13 выбирает hLS-xxbest, позволяющий достичь SINR, превышающее CQ-tqpsk. Фиг. 4 иллюстрирует пример характеристик частоты появления ошибок QPSK для канала. Горизонтальные и вертикальные оси, показанные на фиг. 4, обозначают SINR и частоту появления ошибок бита соответственно. Например, если частота появления ошибок 10-х 2 является целевым качеством связи, CQtqpsk становится Y1 (dB). Схожим образом, если частота появления ошибок 10-х 3 является целевым качеством связи, CQ-tqpsk становится Y2 (dB). Контроллер 13 сравнивает каждый hLS-xxbest с Y1 и Y2 и выбирает hLS-xxbest. Контроллер 13 вычисляет характеристики частоты появления ошибок по отношению SINR, как показано на фиг. 4, на основе помех канала. Однако могут быть использованы характеристики частоты появления ошибок по отношению к логически рассчитанному SNR (характеристики частоты появления ошибок, когда присутствует только белый шум без изменения канала). Если присутствуют множественные hLS-xxbest, выбирается hLS-xxbest, чье значение хх больше, то есть чье значение PAPR стохастически меньше. Если hLS-xxbest не превышает CQ-tqpsk, контроллер 13 сравнивает hLS-xxbest с целевым CQ-tqpsk,когда схемой первой модуляции является BPSK. Тогда контроллер 13 схожим образом выбирает hLS-xxbest, который может достичь hLS-xxbest,превышающее SINR. Если присутствуют множественные hLS-xxbest, выбирается hLS-xxbest, чье значение хх больше, то есть чье значение PAPR стохастически меньше. Таким образом, контроллер 13 выбирает значение хх, показательное для числа сигналов частотной области, включенных в каждый сегмент, и в то же самое время выбирает схему первой модуляции. Например, если hLS-8best выбран по отношению к CQ-tqpsk, контроллер 13 выводит информацию управления А, указывающую, что BPSK должен быть выбран, и информацию управления С, указывающую, что число сигналов частотной области, включенных в каждый сегмент, равно 8. Таким образом, среди схем первой модуляции, удовлетворяющих целевому SINR, установлен параметр, соответствующий большему числу сигналов частотной области, включенных в каждый сегмент, тем самым позволяя выбор схемы передачи, позволяющей достичь лучших характеристик PAPR, удовлетворяя целевой SINR. Посредством выбора схемы передачи, позволяющей достичь лучших характеристик PAPR, может быть стохастически предотвращена мгновенная высокая мощность. Поэтому когда мгновенная мощность становится больше в зависимости от данных и элементы сигнала ухудшаются из-за нелинейного искажения после увеличения мощности, может быть предотвращено мгновенное ухудшение качества связи (то есть ошибка, возникающая в зависимости от данных передачи). Дополнительно может быть предотвращен эффект сигналов, вторгающихся во внеполосную связь и воздействующих на другую систему связи. Первый вариант осуществления предполагает, что множественные устройства 20 мобильного терминала одновременно получают доступ к устройству 30 базовой станции, используя FDM (частотное мультиплексирование). Поэтому эффект на внеполосную связь, то есть эффект на полосу передачи другого устройства 20 мобильного терминала, может быть предотвращен. Фиг. 5 иллюстрирует блок-схему для контроллера 13, для того чтобы разрешить схему первой модуляции и число сигналов частотной области, включенных в каждый сегмент. На первом этапе контрол-8 018288 лер 13 инициирует первую модуляцию. Контроллер 13 выбирает схему модуляции, позволяющую достичь максимальной скорости передачи в системе, и устанавливает схему модуляции на параметр ml (S1). В вышеупомянутом случае QPSK установлена на ml. Затем контроллер 13 выбирает для каждого значения хх, который является числом сигналов частотной области, включенных в каждый сегмент, группу поднесущих, позволяющую достичь максимального SINR. Затем контроллер 13 заменяет средний SINR для всех поднесущих, которые будут использоваться в LS-xxbest (S2). Затем контроллер 13 устанавливает параметру CQ-tml, SINR, требующийся для того, чтобы использовать набор схемы модуляции установленного на параметр ml. Параметр CQ-tml определяется на основе требуемого качества связи, которое является SINR в первом варианте осуществления. Затем контроллер 13 определяет, присутствует ли hLS-xxbest, позволяющий достичь SINR превышающий параметр CQ-tml, среди множественных частей hLS-xxbest (S4). Если контроллер 13 определяет, что присутствует hLS-xxbest, позволяющий достичь SINR превышающий параметр CQ-tml, контроллер 13 выбирает из частей hLS-xxbest, позволяющих достичь лучшего качества, чем параметр CQ-tml, одну имеющую наибольшее значение хх, которое является числом сигналов частотной области, включенных в каждый сегмент. Затем контроллер 13 устанавливает значение числа хх сигналов частотной области, включенных в каждый сегмент к параметру X (S5). Затем контроллер 13, наконец, определяет каждую часть информации управления. Другими словами, контроллер 13 устанавливает параметр ml, показательный для схемы первой модуляции, на информацию управления А. Контроллер 13 устанавливает на информацию управления С параметр X, показательный для числа сигналов частотной области, включенных в каждый сегмент. Контроллер 13 устанавливает на информацию управления D информацию, показательную для поднесущих, выбранных для вычисления hLS-xxbest, когда параметр X является числом сигналов частотной области, включенных в каждый сегмент. С другой стороны, если контроллер 13 определяет на этапе S4 что, не присутствует hLS-xxbest, позволяющий достичь SINR, превышающего параметр CQ-tml, контроллер 13 определяет на основе установки параметра ml, может ли быть изменена схема первой модуляции. Другими словами, если схема первой модуляции, которая не была установлена, присутствует на этапах S1 и S7, контроллер 13 определяет, что схема первой модуляции может быть изменена. Если схема первой модуляции, которая не была установлена, не присутствует на этапах S1 и S7, контроллер 13 определяет, что схема первой модуляции не может быть изменена. Если контроллер 13 определяет на этапе S6, что схема первой модуляции может быть изменена,контроллер 13 устанавливает на параметр ml схему первой модуляции, позволяющую достичь максимальной скорости передачи среди схем первой модуляции, не установленных на этапах S1 и S7, и затем возвращаются к этапу S3 (S7). Если контроллер 13 определяет на этапе S6, что схема первой модуляции не может быть изменена,контроллер 13 устанавливает 1 на параметр X, показательный для числа сигналов частотной области,включенных в каждый сегмент, то есть устанавливает Х=1, и переходит к этапу S9 (S8). Этап S8 указывает, что параметры не могут быть больше изменены. Хотя может быть возможно закончить поток здесь, а не выполнять передачу, в данном случае 1 устанавливается на параметр X, и осуществляется связь с использованием LS-1 на полной скорости, в которой может быть выбраны схема первой модуляции, позволяющая достичь максимального сопротивления против шума и помех, и поднесущие, позволяющие достичь лучших качеств, и число сигналов частотной области, включенных в каждый сегмент равно 1. Хотя здесь предполагается, что могут быть выбраны все значения, установленные на число сигналов частотной области, включенных в каждый сегмент, некоторое ограничение может быть сделано на основе условия устройства 20 мобильного терминала, например остающегося количества энергопитания или требуемой мощности передачи. Когда остающееся количество энергопитания является маленьким или когда требуется высокая мощность передачи, если сигнал, имеющий большую мгновенную мощность, является вводом на усилитель, его вывод имеет высокую возможность быть искаженным. В таком случае, может быть сделано ограничение того, что 1 не будет установлено на число сигналов частотной области, включенных в каждый сегмент, то есть LS-1 не используется, и таким образом качество связи может быть улучшено. Как показано в начале первого варианта осуществления, информация управления, которая показана на фиг. 2, может быть определена устройством 30 базовой станции. Даже когда информация управления определена контроллером 33 устройства 30 базовой станции, та же самая блок-схема, которая показана на фиг. 5, может быть использована для процесса определения. Устройство 30 базовой станции сообщает устройству 20 мобильного терминала об определенной информации управления через нисходящую линию связи. Приемник 14 устройства 20 мобильного терминала принимает информацию, и контроллер 13 устанавливает значение, указанное принятой информацией на каждую часть информации управления. Таким образом, на основе SINR поднесущих, которым выделены сигналы частотной области, наибольшее значение среди значений, которые могут удовлетворить предварительно определенному качеству связи и лучшей скорости передачи, устанавливается на число сигналов частотной области, включен-9 018288 ных в каждый сегмент. Поэтому число сигналов частотной области, включенных в каждый сегмент, становится наибольшим в пределах диапазона, где может быть достигнуто лучшее качество связи. Следовательно, могут быть достигнуты превосходные характеристики PAPR. Поэтому может быть предотвращено искажение сигналов передачи, которое вызвано отклонением от линейной области усилителя во время увеличения мощности передачи. Дополнительно может быть предотвращено возникновение волн, создающих помехи другим сотам. Второй вариант осуществления. Устройство мобильного терминала и устройство базовой станции, которые используются во втором варианте осуществления, являются теми же самыми, что и в первом варианте осуществления со ссылкой на фиг. 2 А и 2 В за исключением следующего. Другими словами, отличаются части информации управления С и D, которые выведены от контроллера устройства мобильного терминала. Следовательно, в связи с этим меняется конфигурация контроллера 13. То же самое может относиться к устройству базовой станции. Эта ситуация объяснена здесь. Второй вариант осуществления объясняет способ, отличающийся от первого варианта осуществления, где выбраны параметры, показанные в табл. 1. Поэтому общее количество поднесущих, которые будут использованы, может быть выбрано из 64 (полная), 32 (половина) и 16 (четверть). Схема первой модуляции может быть выбрана из 16QAM, QPSK и BPSK. Число сигналов частотной области, включенных в каждый сегмент, может быть выбрано из типов, показанных в табл. 1, то есть из LS-1, LS-8, LS-16, LS-32 и LS-64. Во втором варианте осуществления принята изолированная сота (которая менее всего затронута помехами). В этом случае, шум является первичным фактором SINR. Когда предварительно определенное целевое качество связи является Err-t, предполагается, что средними SINR, требуемыми для соответствующих схем первой модуляции, является CQ-tbpsk, CQ-tqpsk и CQ-t16qam. Вначале вычисляется максимальное среднее SINR относительно каждого из чисел сигналов частотной области, включенных в каждый сегмент. В случае полной скорости используются все поднесущие, и поэтому средний SINR однозначно определен и задан как LS-64best. При половине скорости максимальный средний SINR отличается в зависимости от числа сигналов частотной области, включенных в каждый сегмент, и задан как hLS-32best, hLS-16best, hLS-8best и hLS-1best. При четверти скорости, подобно половине скорости, определенные средние SINR заданы как hLS-16best, hLS-8best и hLS-lbest. Подобно первому варианту осуществления, контроллер 13 устройства 20 мобильного терминала или устройства 30 базовой станции выбирает параметры, как объяснено в дальнейшем.SINR требуется для достижения целевого качества связи для каждой схемы первой модуляции (в дальнейшем, "желаемое SINR"), и SINR, вычисленный для каждого из числа сигналов частотной области, включенных в каждый сегмент, сравнивается для выбора комбинации схем модуляции, позволяющей достичь SINR, превышающего желаемое SINR. Табл. 2 иллюстрирует пример результатов выбора. В табл. 2 комбинации, вычеркнутые двумя линиями, являются комбинациями схем модуляции, которые не могут удовлетворить желаемое SINR. В табл. 2 и других таблицах, которые показаны ниже, "лучший" из hLS-xxbest опущен. Таблица 2 Выбранные параметры Если комбинация, позволяющая достичь максимальной скорости передачи, выбрана среди комбинаций, остающихся как кандидаты, показанные в табл. 2, качество связи Err-t удовлетворяется, и наибольшее количество данных может быть передано в единицу времени, таким образом, улучшается эффективность связи. Полная-QPSK LS-64 и половина-16QAM hLS-1 являются кандидатами в случае табл. 2. Если множественные кандидаты включены в выбранную область, выбирается одно из hLS-xx и qLSxx, которые имеют наибольшее значение хх. Это происходит потому, что характеристики PAPR улучшаются при большем значении хх. Так как только один кандидат включен в выбранную область, пока- 10018288 занную в табл. 2, эта операция не является необходимой. Хотя любой из hLS-xx и qLS-xx должен быть выбран, нет необходимости рассматривать эффекты на другую систему в случае изолированной соты. В этом случае оптимальный параметр выбирается на основе критериев определения каждого терминала. Можно рассмотреть как один способ, что выбрана схема первой модуляции, использующая меньшее число сигналов (то есть выбрана QPSK (2 бита), а не 16QAM (4 бита), и выбрана BPSK (1 бит), а неQPSK). Это происходит потому, что схема первой модуляции, использующая меньшее число сигналов,является более устойчивой к цветному шуму. В случае результатов первого сравнения SINR, показанного в табл. 2, выбирается последовательно полная-QPSK LS-64. Полная-QPSK установлена на информацию управления А (схема первой модуляции), показанная на фиг. 2. 64 установлена на информацию управления В (число поднесущих). 64 установлена на информацию управления С (число сигналов частотной области, включенных в каждый сегмент). Поднесущие, используемые для установки LS-64best,установлены на информацию управления D (поднесущие). В качестве альтернативы можно рассмотреть способ выбора параметров с учетом характеристикPAPR. В этом случае, когда общее число поднесущих, которые будут использоваться, является маленьким, нужно понимать, что полная мощность передачи (то есть средняя мощность) становится маленькой. При выборе параметров таким образом удовлетворяется целевое качество связи, и скорость передачи может быть максимизирована, таким образом минимизируется ухудшение характеристик PAPR. Третий вариант осуществления. Устройство мобильного терминала и устройство базовой станции, которые используются во втором варианте осуществления, являются теми же самыми, что и в первом варианте осуществления со ссылкой на фиг. 2 А и 2 В за исключением следующего. Другими словами, отличаются части информации управления С и D, которые выведены от контроллера устройства мобильного терминала. Следовательно, в связи с этим меняется конфигурация контроллера 13. То же самое может относиться к устройству базовой станции. Эта ситуация объяснена здесь. Третий вариант осуществления объясняет случай, где DFT-sOFDM, в котором выполнено адаптивное управление, используется для сотовой системы многократного использования с единственной частотой. Сотовая система многократного использования с единственной частотой является системой, в которой один и тот же диапазон частот используется каждой сотой, и поэтому может быть достигнута эффективность использования высокой частоты, но эффекты сигналов помех от соседних сот являются проблемой. Другими словами, помехи являются первичными факторамиSINR в системе. Чтобы объяснить третий вариант осуществления, параметры, которые будут использоваться здесь,являются теми же, что и во втором варианте осуществления. Подобно первому и второму вариантам осуществления контроллер 13 устройства 20 мобильного терминала или устройства 30 базовой станции выбирает параметры, как будет объяснено в дальнейшем. В сотовой системе многократного использования с единственной частотой необходимо рассмотреть эффекты на соседние соты. Поэтому характеристики всей системы улучшены в третьем варианте осуществления, если параметры выбраны в порядке убывания скорости передачи и число поднесущих, которые будут использоваться. Желаемый SINR для каждой схемы первой модуляции и SINR, вычисленный для каждого из числа сигналов частотной области, включенных в каждый сегмент, сравниваются с выбранной комбинацией схем модуляции, позволяющей достичь SINR, превышающего желаемый SINR. Табл. 3 иллюстрирует пример результатов выбора. В табл. 3 комбинации, вычеркнутые двумя линиями, являются комбинациями, которые не могут удовлетворить желаемый SINR. Таблица 3 Выбранные параметры Если комбинация, позволяющая достичь максимальной скорости передачи, выбрана из комбина- 11018288 ций, остающихся как кандидаты, показанных на фиг. 3, удовлетворяется качество связи Err-t, и наибольшее количество данных может быть передано в единицу времени, таким образом улучшается эффективность связи. В случае табл. 3 5 комбинаций полная-BPSK LS-64, половина-QPSK hLS-1-16 и четверть 16QAM qLS-1 являются кандидатами. В зависимости от чего должен быть выбран, как объяснено выше,параметр, позволяющий достичь меньшей мощности передачи за бит, то есть параметр, позволяющий достичь меньшего числа поднесущих, предпочтительно выбирается с учетом эффектов на другие ячейки. В случае результатов первого сравнения SINR, показанных в табл. 3, выбирается последовательно четверть-16QAM qLS-1. Это происходит потому, что скорость передачи является приоритетной, а затем является приоритетным меньшее число поднесущих, которые будут использоваться, таким образом улучшается эффективность связи всей системы. 16QAM установлен на информацию управления А (схема первой модуляции), показанный на фиг. 2. 16 установлен на информацию управления В (число поднесущих). 1 установлен на информацию управления С (число сигналов частотной области, включенных в каждый сегмент). Поднесущие, используемые для установки qLS-1best, установлены на информацию управления D (поднесущие). В соответствии со способом выбора параметра, число поднесущих, которые будут использованы в каждой ячейке, управляется, чтобы быть маленьким, приводя к более низким помехам между сотами. Скорость передачи может быть максимизирована, в то время как удовлетворено целевое качество связи. Дополнительно помехи другим сотам могут быть уменьшены. Кроме того, может быть минимизировано ухудшение характеристик PAPR. Изолированная сота и сота, затронутая помехами, подразумеваются во втором и третьем вариантах осуществления соответственно. Мощность помех в пределах полосы связи оценивается. Затем предполагаемая мощность помех сравнивается с предварительно определенным пороговым значением. Таким образом, может быть определено высокая ли зависимость SINR от мощности помех, или низкая. Тогда способ выбора параметра по второму варианту осуществления и способ выбора параметра по третьему варианту осуществления могут быть адаптивно переключены. Четвертый вариант осуществления. Устройство мобильного терминала и устройство базовой станции, которые используются во втором варианте осуществления, являются теми же самыми, что и в первом варианте осуществления со ссылкой на фиг. 2 А и 2 В за исключением следующего. Другими словами, отличаются части информации управления С и D, которые выведены от контроллера устройства мобильного терминала. Следовательно, в связи с этим меняется конфигурация контроллера 13. То же самое может относиться к устройству базовой станции. Эта ситуация объяснена здесь. Четвертый вариант осуществления объясняет случай, где мощностью передачи не управляют относительно параметра, который будет выбран. В этом случае полная мощность передачи в случае половины скорости и четверти скорости меньше, чем в случае полной скорости. Четвертый вариант осуществления объясняет случай, где мощностью передачи управляют,чтобы она была постоянной. Подобно вариантам осуществления с первого по третий контроллер 13 устройства 20 мобильного терминала или устройства 30 базовой станции выбирает параметры, как объяснено позже. Управление мощностью осуществляется на основе информации управления Е, показанной на фиг. 2. Если выбрана половина скорости, мощностью сигнала управляют, чтобы удвоить мощность сигнала в случае полной скорости. Если выбрана четверть скорости, мощностью сигнала управляют, чтобы учетверить мощность сигнала в случае полной скорости. Желаемый SINR для каждой схемы первой модуляции и SINR, вычисленный для каждого из числа сигналов частотной области, включенных в каждый сегмент, сравниваются для выбора комбинации схем модуляции, позволяющей достичь SINR, превышающий желаемого SINR. Табл. 4 иллюстрирует пример результатов выбора. Мощностью передачи управляют в четвертом варианте осуществления. Поэтому,если скорость передачи является одинаковой, мощность сигнала передачи за бит является одинаковой. Кандидаты в областях, соответствующих одинаковой скорости передачи, вероятно, останутся как конечные кандидаты для выбора. Табл. 4 иллюстрирует кандидатов параметров, выбранных на основе качества сигнала. В табл. 4 комбинации, вычеркнутые двумя линиями, являются комбинациями, которые не могут удовлетворить желаемый SINR. Параметр выбран из этих кандидатов, показанных в табл. 4, на основе условий устройства 20 мобильного терминала. Например, в случае изолированной соты, показанной во втором варианте осуществления, комбинация, позволяющая достичь наибольшего числа сигналов частотной области, включенных в каждый сегмент, выбрана с учетом только характеристик PAPR. Следовательно, предпочтительно выбирается полная-BPSK LS-64. В случае сотовой системы многократного использования с единственной частотой, которая показана в третьем варианте осуществления, четверть 16QAM позволяющая достичь наименьшего числа поднесущих, которые будут использоваться, предпочтительно выбирается с учетом эффектов на другие соты. В случае устройства 20 мобильного терминала расположенного на краю соты,qLS-16best, позволяющая достичь лучших выбранных характеристик PAPR, так как должен быть использован усилитель для того, чтобы усилить мощность передачи настолько, насколько это возможно. Следовательно, выбирается qLS-16best, позволяющая достичь лучших характеристик PAPR. Устройство 20 мобильного терминала, имеющее маленькое остающееся количество энергопитания. может удалить комбинацию, вызывающую плохие характеристики PAPR из кандидатов для выбора. В этом случае hLS-1, hLS-8, qLS-1 и qLS-8 удалены из кандидатов. Следовательно, выбирается одно из полная-BPSK LS-64best, половина-QPSK hLS-16best, половина-QPSK hLS-32best и четверть-16QAMqLS-16best. Фиг. 6 иллюстрирует схему последовательности операций адаптивной коммутации операций, показанной во втором и третьем вариантах осуществления в соответствии с четвертым вариантом осуществления. Второй и третий варианты осуществления могут быть реализованы при использовании части этой схемы последовательности операций. Вначале контроллер 13 выбирает поднесущие, позволяющие достичь лучшего среднего SINR для каждой комбинации схемы первой модуляции, и число сигналов частотной области, включенных в каждый сегмент. Затем контроллер 13 устанавливает средний SINR выбранных поднесущих на LS-xx, hLSxx и qLS-xx (S21). Затем контроллер 13 определяет, зависит ли устройство 20 мобильного терминала от характеристик терминала (S22). Другими словами, контроллер 13 определяет, допускает ли устройство 20 мобильного терминала характеристики PAPR с учетом нескольких факторов каждого устройства 20 мобильного терминала, таких как вышеупомянутое остающееся количество энергопитания или эффективность использования усилителя для усиления мощности передачи. Например, если оставшаяся величина энергопитания является маленькой и если количество мощности, которая может поставляться,меньше, чем предварительно определенное пороговое значение, определяется, что устройство 20 мобильного терминала не допускает характеристики PAPR. В качестве альтернативы, если мощность передачи больше, чем предварительно определенное пороговое значение, и превышает линейную область усилителя в пиковом значении, определяется, что устройство 20 мобильного терминала не допускает характеристики PAPR. Если определено, что устройство 20 мобильного терминала не допускает характеристики PAPR, определяется, что устройство 20 мобильного терминала зависит от характеристик терминала. Если на этапе S22 определено, что на устройство 20 мобильного терминала, вероятно, окажет влияние ухудшение характеристик PAPR, то есть определено, что устройство 20 мобильного терминала зависит от характеристик терминала, контроллер 13 предварительно удаляет из комбинаций параметров, LS1, hLS-1 и qLS-1, вызывающих плохие характеристики PAPR (S23). Здесь предполагается, что комбинация, удовлетворяющая условию того, что число сигналов частотной области, включенных в каждый сегмент, равно 1, удаляется. Однако могут быть удалены комбинации, удовлетворяющие условию того, что число сигналов частотной области, включенных в каждый сегмент, равно или меньше, чем предварительно определенное пороговое значение, такое как 2 или меньше, 4 или меньше, или подобное. Если на этапе S22 определено, что устройство 20 мобильного терминала не допускает характеристики PAPR, после этапа S23 контроллер 13 устанавливает CQ-tml, которое является средним SINR,удовлетворяющим желаемое качество связи, требуемое для каждой схемы первой модуляции (S25). CQtml отличается в зависимости от схемы первой модуляции. Затем контроллер 13 удаляет кандидата, не удовлетворяющего CQ-tml (S26). Операция на этапе S26 соответствует операции вычеркивания двумя линиями кандидатов, которые показаны на табл. 2 и 3, показанных во втором и третьем вариантах осуществления. Затем контроллер 13 выбирает область, позволяющую достичь максимальной скорости передачи из областей, соответствующих схеме модуляции, удовлетворяющей установленному желаемому качеству (S27). В это время могут быть выбраны множественные области. Области указывают области с А по I, показанные в таблице. Множественные кандидаты могут быть включены в выбранную область соответственно числу сигналов частотной области, включенных в каждый сегмент. Затем контроллер 13 определяет, присутствует ли область, выбранная на этапе S27 (S28). Если определено, что выбранная область не присутствует, контроллер 13 переходит к этапу S30, выбирает область, позволяющую достичь самой низкой скорости передачи среди всех областей, и переходит к этапуS33. С другой стороны, если определено, что область, выбранная на этапе S28, присутствует, контроллер 13 определяет, является ли среда связи устройства 20 мобильного терминала зависимой от помех (S29). Это определение осуществляется на основе того, является или нет абсолютное количество мощности помех равным или больше, чем пороговая величина. В качестве альтернативы, на этапе S29 может быть определено действительно ли присутствует изолированная сота или сота помех. Если на этапе S29 определено, что среда связи зависима от помех, контроллер 13 выбирает область позволяющую достичь наименьшего числа поднесущих, которые будут использоваться из областей, выбранных на этапе S27(S31), и затем переходит к этапу S33. Если на этапе S29 определено, что среда связи не зависима от помех, контроллер 13 выбирает область, позволяющую достичь меньшего числа уровней модуляции схемы первой модуляции из областей,выбранных на этапе S27 (S32), и затем переходит к этапу S33. Этот переход соответствует второму варианту осуществления. Контроллер 13 выбирает на этапе S33, область позволяющую достичь наибольшего числа сигналов частотной области, включенных в каждый сегмент, из областей, выбранных на любом из этапов S30, S31 и S32. Дополнительно контроллер 13 осуществляет управление мощностью на основе скорости выбранной области, и, таким образом, схема последовательности операций заканчивается. Далее объяснен более конкретный случай. В качестве примера объяснен случай, где параметры, которые будут использованы, показаны в табл. 1, среда связи является системой многократного использования с одной частотой (которая очень зависима от помех), управление мощностью передачи осуществляется на основе числа поднесущих, которые будут использованы, и устройство 20 мобильного терминала очень затронуто ухудшением PAPR. В таком случае контроллер 13 удаляет комбинации hLS-1 и qLS-1 из кандидатов на этапе S23. Табл. 4 показывает результаты сравнения SINR. Контроллер 13 оставляет области С, Е и G на этапе S27. Так как выбранные области присутствуют на этапе S28, контроллер 13 переходит к этапу S29. Так как контроллер 13 определяет на этапе S29, что среда связи очень зависима от помех, контроллер 13 выбирает область G на этапе S31. Этот переход соответствует третьему варианту осуществления. Затем контроллер 13 выбирает LS16 на этапе S33. Следовательно, 16QAM установлен на информацию управления А, 16 установлен на информацию управления В, 16 установлен на информацию управления С, и поднесущие, используемые для вычисления на этапе S21, выделены информации управления D. Такие управления допускают максимизацию скорости передачи и минимизацию ухудшения характеристик PAPR с учетом зависимости от характеристик терминала и помех другим ячейкам. Программы для реализации функции кодировщика 1, цифрового модулятора 2, S/P преобразователя 3, узла 4 DFT, узла 5 сегментации, узла 6 выделения поднесущей, узла 7 IDFT, устройства для вставки 8GI, P/S преобразователя 9, контроллера 10 мощности и контроллера 13, которые показаны на фиг. 2, могут быть сохранены в читаемом компьютером носителе записи, и таким образом, операции соответствующих узлов могут быть выполнены компьютерной системой читающей программы. "Компьютерная система", описанная здесь, включает в себя операционную систему и аппаратные средства, такие как периферийные устройства."Читаемый компьютером носитель записи" включает в себя переносную среду, такую как гибкий диск, оптический диск, ROM, CD-ROM и т.п., и устройство хранения, такое как жесткий диск, установленный в компьютерной системе. "Читаемый компьютером носитель записи" включает в себя среду, динамически хранящую программу в течение короткого периода, такую как линия связи, когда программа передается через сеть, такую как Интернет, или линия связи, такая как телефонная линия. Дополнительно "читаемый компьютером носитель записи" включает в себя среду, хранящую программу в течение установленного срока, такую как энергозависимая память в компьютерной системе сервера или клиента в вышеупомянутом случае. Программа может быть для того, чтобы реализовать часть вышеупомянутых функций, или для того, чтобы реализовать вышеупомянутые функции посредством комбинирования с другой программой, хранящейся в компьютерной системе. Хотя варианты осуществления настоящего изобретения объяснены со ссылкой на сопроводительные чертежи, определенные конфигурации не ограничены вариантами осуществления, и могут быть сделаны различные модификации, не отступая от области охраны настоящего изобретения. Промышленная применимость Настоящее изобретение является подходящим для системы мобильной связи, использующей схему связи с одной несущей с контролем спектра, но не ограничено этим. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство базовой станции, содержащее приемник, выполненный с возможностью принимать сигнал расширенного дискретным преобразованием Фурье OFDM (DFT-s-OFDM) от устройства мобильного терминала; контроллер, выполненный с возможностью выбирать один из первого и второго способов назначения множества поднесущих устройству мобильного терминала, причем первый способ таков, что множество поднесущих группируются по меньшей мере в две группы, и эти по меньшей мере две группы располагаются непоследовательно, а второй способ таков, что множество поднесущих располагаются последовательно,при этом контроллер выполнен с возможностью выбирать одну из множества схем модуляции, подлежащую использованию для устройства мобильного терминала, чтобы модулировать данные передачи; и передатчик, выполненный с возможностью передавать информацию, указывающую выбранный один из первого и второго способов, причем передатчик дополнительно выполнен с возможностью передавать информацию, указывающую выбранную одну из множества схем модуляции. 2. Устройство базовой станции по п.1, в котором контроллер выполнен с возможностью управлять мощностью передачи для устройства мобильного терминала, чтобы передавать данные передачи с использованием множества поднесущих таким образом, чтобы удовлетворить предварительно определенному качеству связи. 3. Устройство базовой станции по п.1 или 2, в котором приемник выполнен с возможностью принимать от устройства мобильного терминала информацию, указывающую допустимости упомянутых первого и второго способов для устройства мобильного терминала, и контроллер выполнен с возможностью ссылаться на упомянутую принятую информацию для того,чтобы выбирать один из первого и второго способов. 4. Устройство базовой станции по п.1 или 2, в котором приемник выполнен с возможностью принимать от устройства мобильного терминала информацию, относящуюся к внеполосному излучению,генерируемому, когда устройство мобильной станции передает данные передачи, и контроллер выполнен с возможностью ссылаться на упомянутую принятую информацию для того,чтобы выбирать один из первого и второго способов. 5. Устройство базовой станции по п.1 или 2, в котором приемник выполнен с возможностью принимать от устройства мобильного терминала первую информацию и вторую информацию, причем первая информация указывает допустимости упомянутых первого и второго способов для устройства мобильного терминала, а вторая информация относится к внеполосному излучению, генерируемому, когда устройство мобильной станции передает данные передачи, и контроллер выполнен с возможностью ссылаться на упомянутую принятую первую информацию и вторую информацию для того, чтобы выбирать один из первого и второго способов. 6. Устройство базовой станции по одному из пп.3-5, в котором контроллер выполнен с возможностью выбирать одну из множества комбинаций среди первого и второго способов и множества схем модуляции со ссылкой на упомянутую принятую информацию. 7. Устройство базовой станции по одному из пп.1-6, в котором контроллер выполнен с возможностью выбирать второй способ, когда устройство мобильного терминала находится на краю соты. 8. Устройство мобильного терминала, содержащее приемник, выполненный с возможностью принимать от устройства базовой станции информацию,указывающую один из первого и второго способов, подлежащих использованию для расположения множества поднесущих для передачи данных передачи, причем первый способ таков, что множество поднесущих группируются по меньшей мере в две группы, и эти по меньшей мере две группы располагаются непоследовательно, а второй способ таков, что множество поднесущих располагаются последовательно; контроллер, выполненный с возможностью выбирать один из первого и второго способов на основе принятой информации, при этом контроллер выполнен с возможностью выбирать одну из множества схем модуляции для модуляции данных передачи; узел выделения, выполненный с возможностью выделять данные передачи для множества поднесущих на основе выбранного одного из первого и второго способов; и антенну, выполненную с возможностью предавать выделенные данные передачи. 9. Устройство мобильного терминала по п.8, в котором контролер выполнен с возможностью управлять мощностью передачи для передачи данных передачи с использованием множества поднесущих. 10. Устройство мобильного терминала по п.9, в котором контроллер выполнен с возможностью в случае выбора второго способа задавать максимальное значение мощности передачи, превышающее такое значение в случае выбора первого способа. 11. Устройство мобильного терминала по п.9 или 10, в котором антенна выполнена с возможностью передавать устройству базовой станции информацию, указывающую допустимость первого и второго способов для устройства мобильного терминала. 12. Устройство мобильного терминала по одному из пп.8-11, дополнительно содержащее модулятор, выполненный с возможностью модулировать данные передачи посредством выбранной одной из множества схем модуляции; и преобразователь, выполненный с возможностью преобразовывать модулированные данные передачи во множество сигналов частотной области,причем узел выделения выполнен с возможностью выделять множество сигналов частотной области для множества поднесущих, расположенных согласно выбранному одному из первого и второго способов. 13. Система беспроводной связи, содержащая устройство базовой станции и устройство мобильного терминала; причем устройство базовой станции содержит приемник, выполненный с возможностью принимать сигнал расширенного дискретным преобразованием Фурье OFDM (DFT-s-OFDM) от устройства мобильного терминала; контроллер, выполненный с возможностью выбирать один из первого и второго способов назначения множества поднесущих устройству мобильного терминала, причем первый способ таков, что множество поднесущих группируются по меньшей мере в две группы, и эти по меньшей мере две группы располагаются непоследовательно, а второй способ таков, что множество поднесущих располагаются последовательно, при этом контроллер выполнен с возможностью выбирать одну из множества схем модуляции, подлежащую использованию для устройства мобильного терминала, чтобы модулировать данные передачи; и передатчик, выполненный с возможностью передавать первую информацию, указывающую выбранный один из первого и второго способов, причем передатчик дополнительно выполнен с возможностью передавать вторую информацию, указывающую выбранную одну из множества схем модуляции; и устройство мобильного терминала содержит приемник, выполненный с возможностью принимать от устройства базовой станции первую информацию и вторую информацию; узел выделения, выполненный с возможностью выделять данные передачи для множества поднесущих на основе принятой первой информации; и антенну, выполненную с возможностью передавать выделенные данные передачи. 14. Способ беспроводной связи для устройства базовой станции, содержащий прием сигнала расширенного дискретным преобразованием Фурье OFDM (DFT-s-OFDM) от устройства мобильного терминала; выбор одного из первого и второго способов расположения множества поднесущих, подлежащих использованию для передачи данных передачи, причем первый способ таков, что множество поднесущих группируются по меньшей мере в две группы, и эти по меньшей мере две группы располагаются непоследовательно, а второй способ таков, что множество поднесущих располагаются последовательно, и выбор одной из множества схем модуляции для модуляции данных передачи; передачу информации, указывающей выбранный один из первого и второго способов; и передачу информации, указывающей выбранную одну из множества схем модуляции. 15. Способ беспроводной связи для устройства мобильной станции, содержащий прием от устройства базовой станции информации, указывающей один из первого и второго способов, подлежащих использованию для расположения множества поднесущих для передачи данных передачи, причем первый способ таков, что множество поднесущих группируются по меньшей мере в две группы, и эти по меньшей мере две группы располагаются непоследовательно, а второй способ таков,что множество поднесущих располагаются последовательно; выбор одного из первого и второго способов на основе принятой информации; выбор одной из множества схем модуляции для модуляции данных передачи; выделение данных передачи для множества поднесущих на основе выбранного одного из первого и второго способов; и передачу выделенных данных передачи.
