Модуль для модульной системы розлива напитков

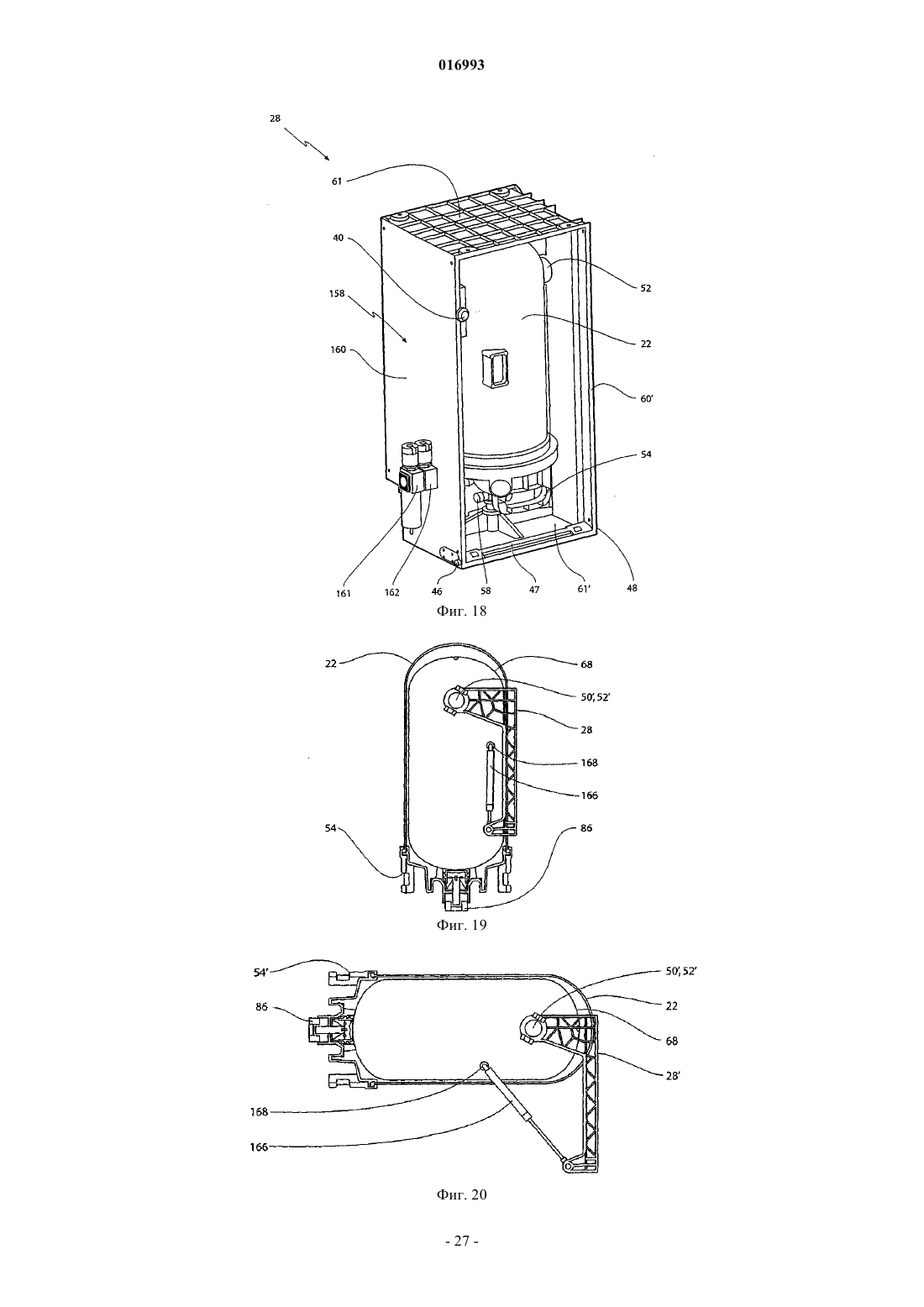

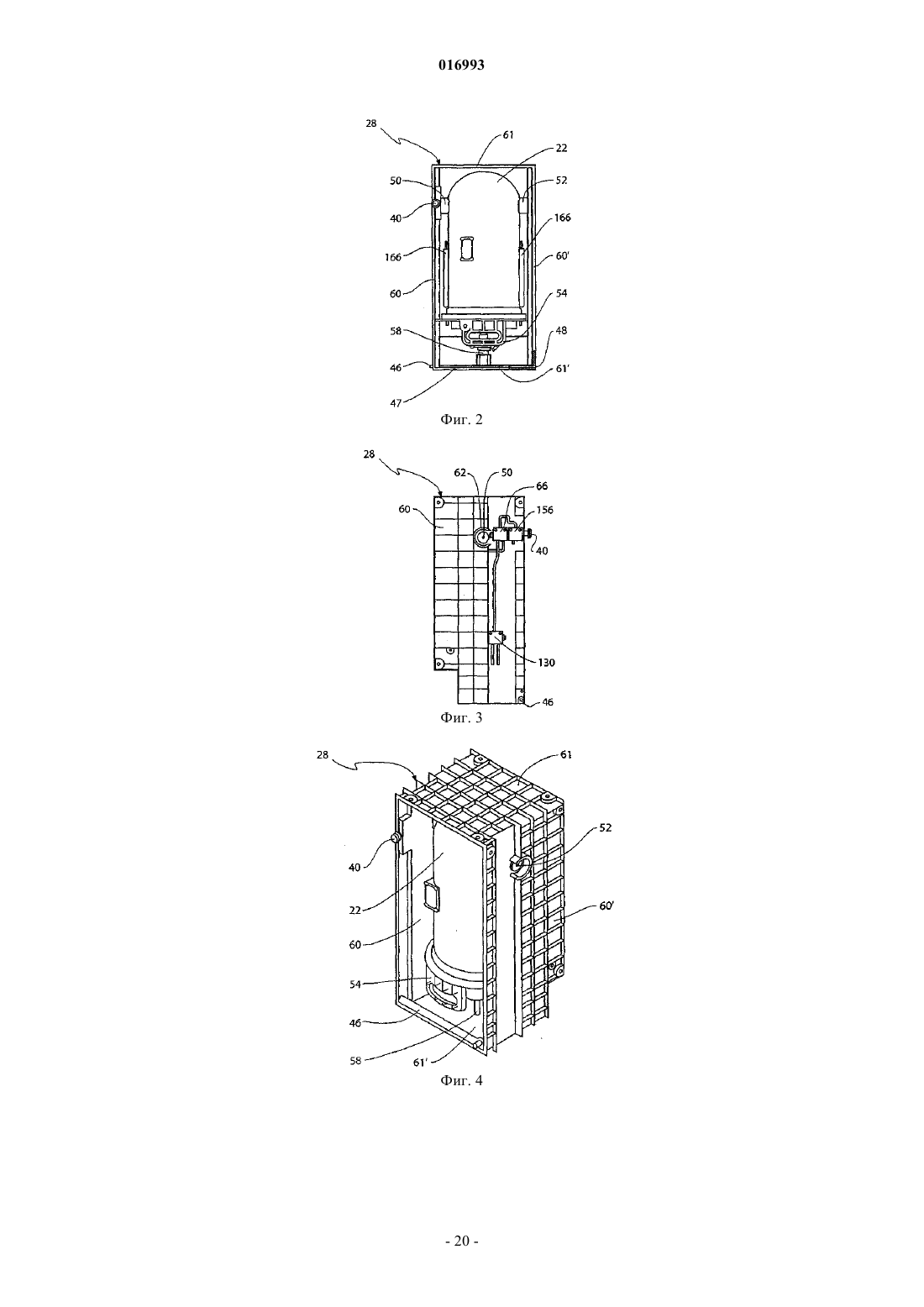

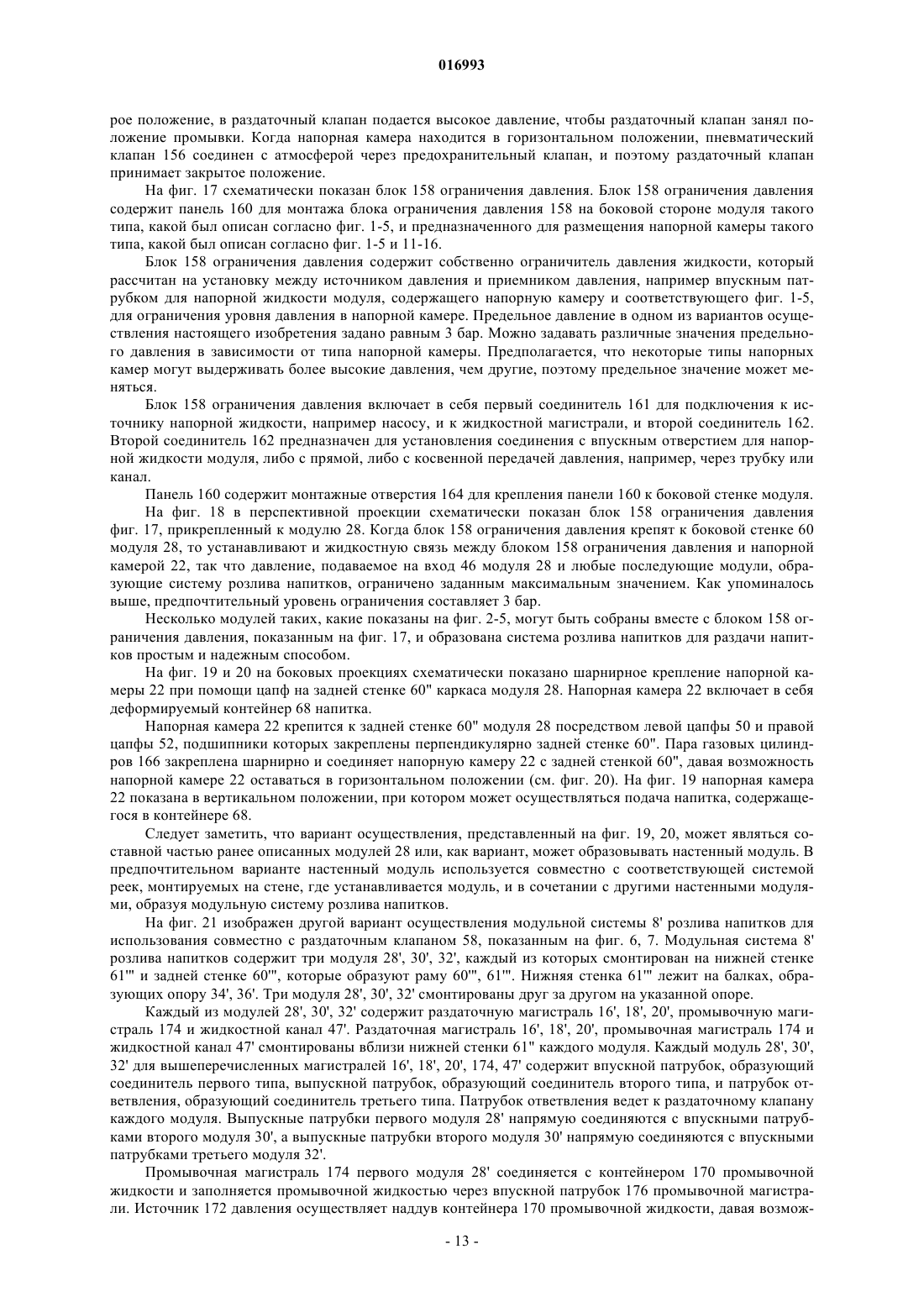

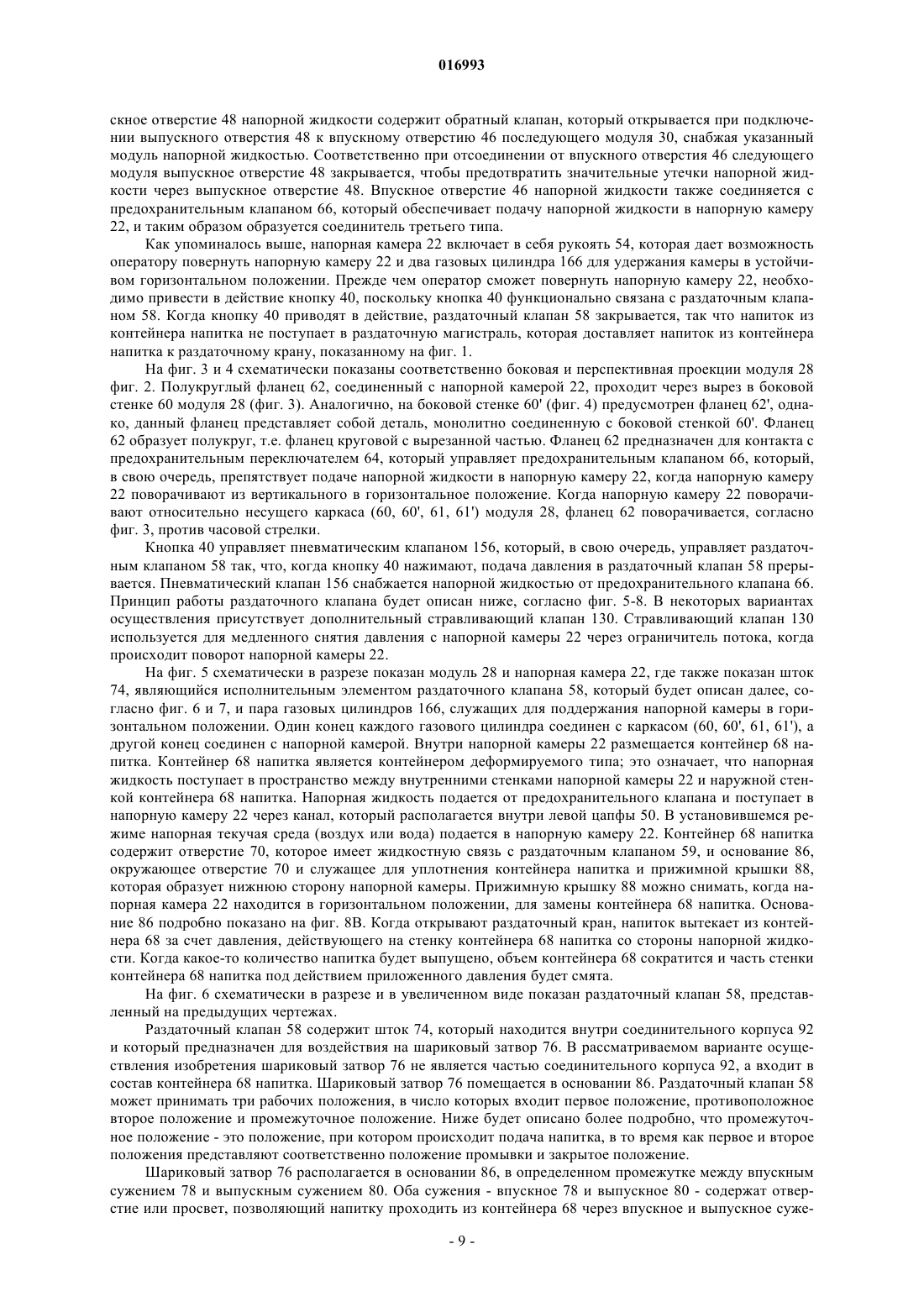

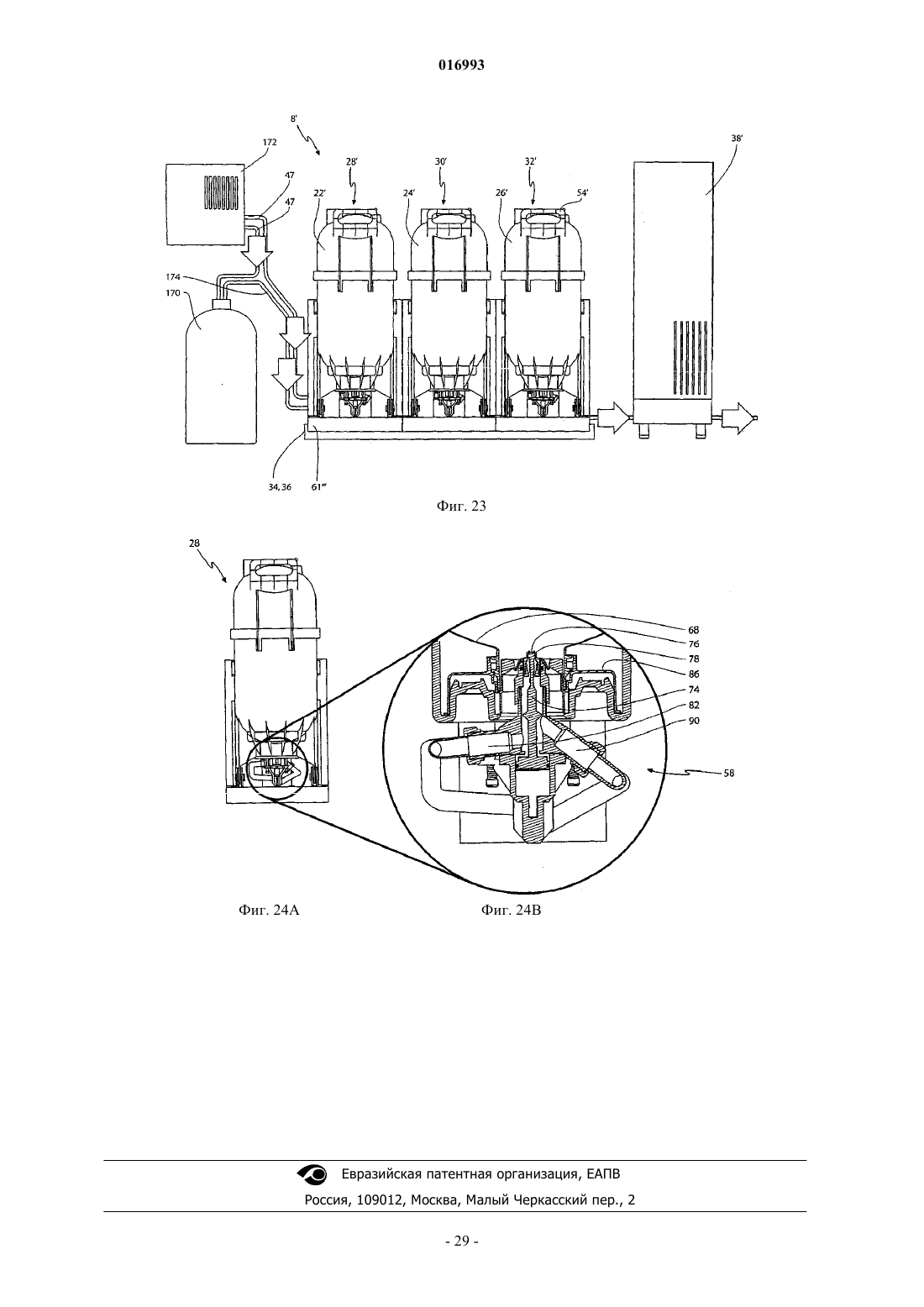

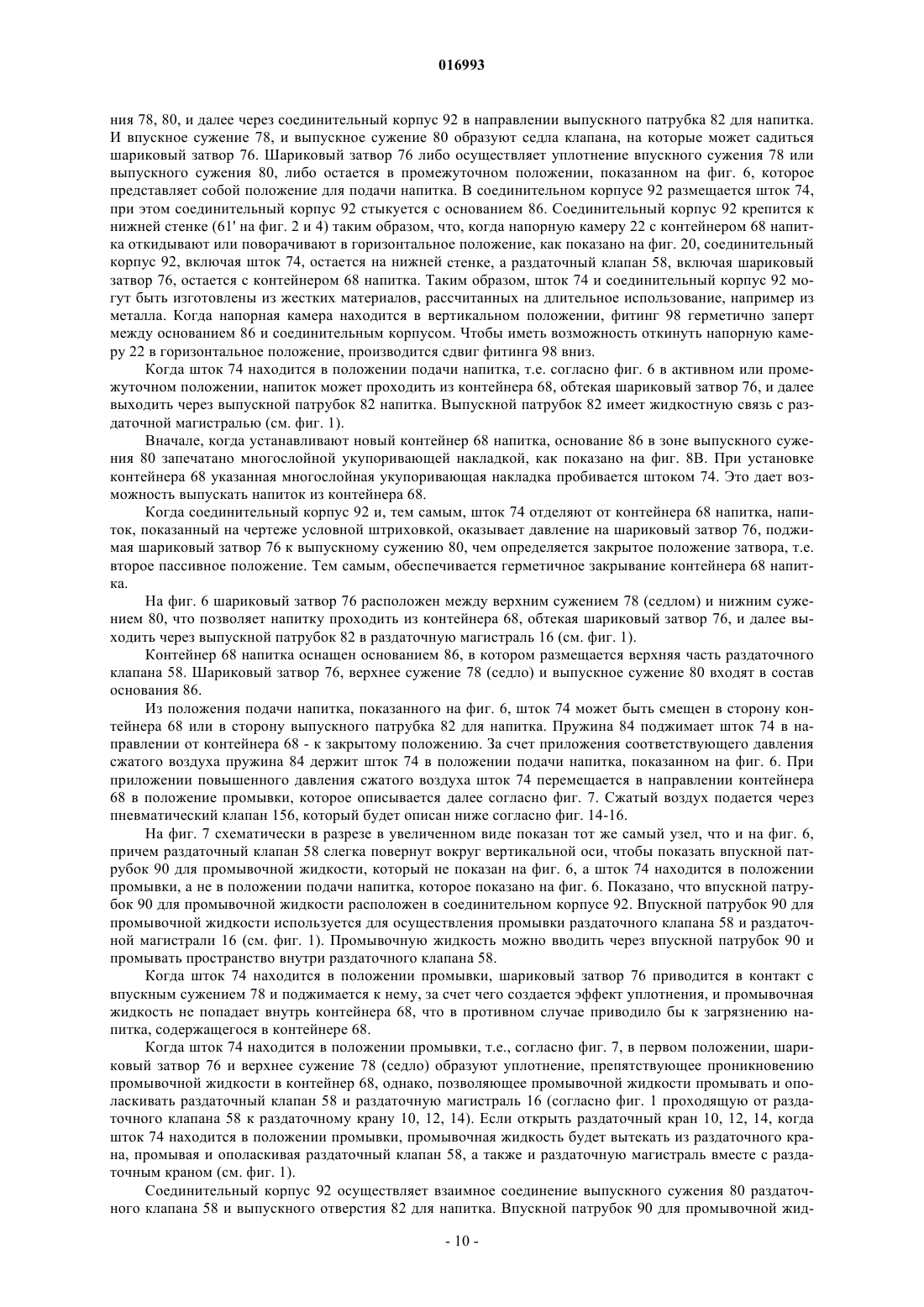

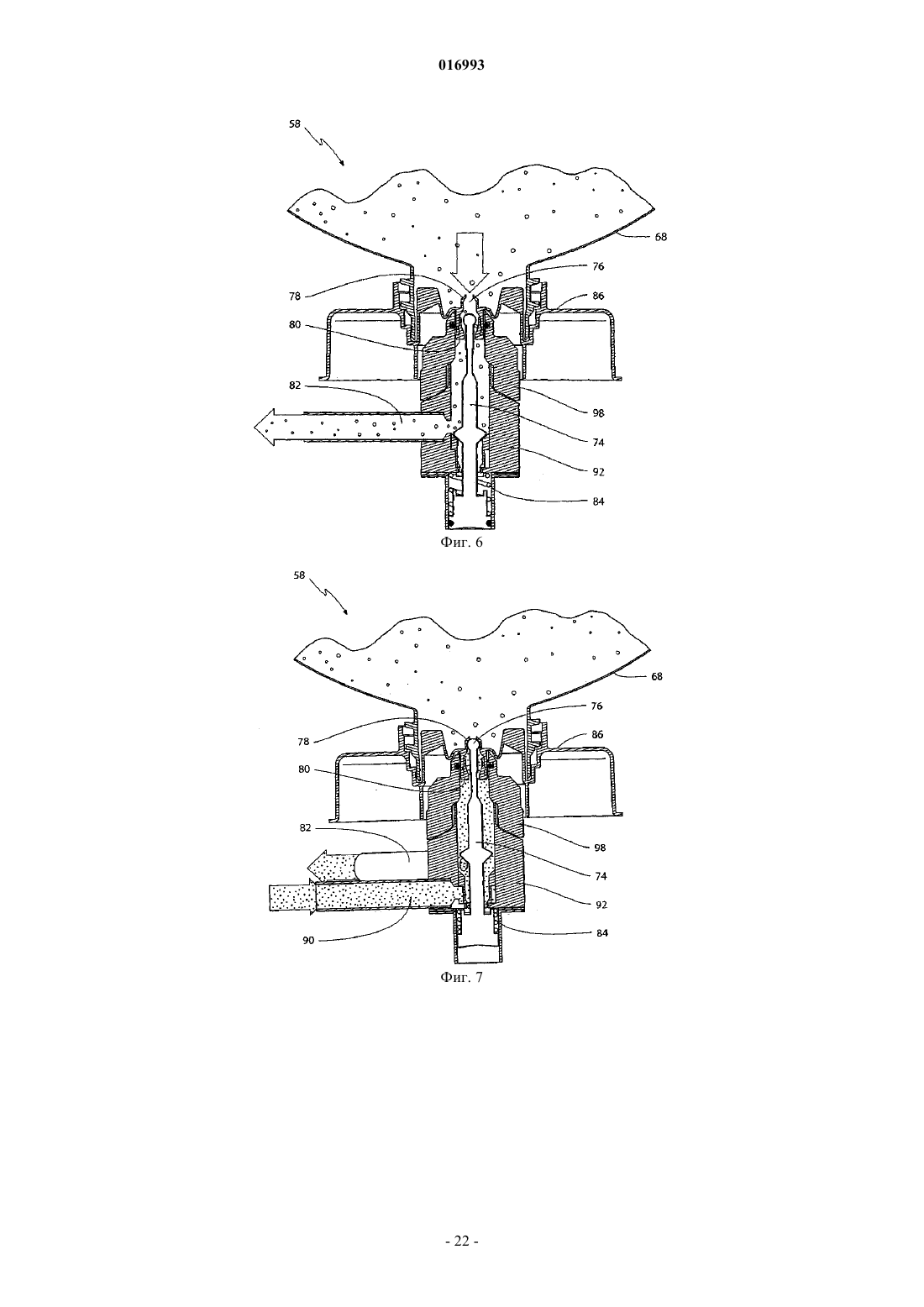

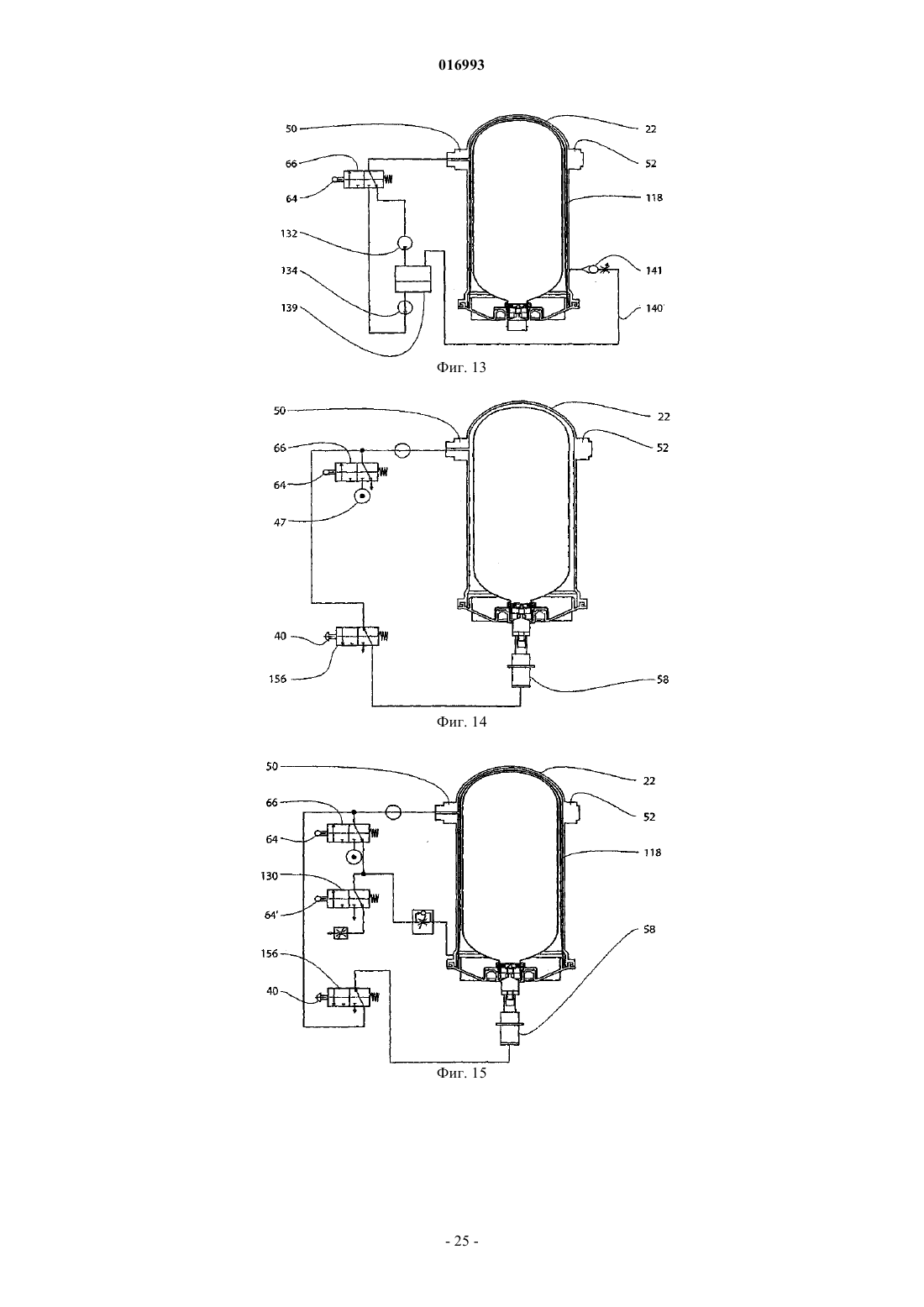

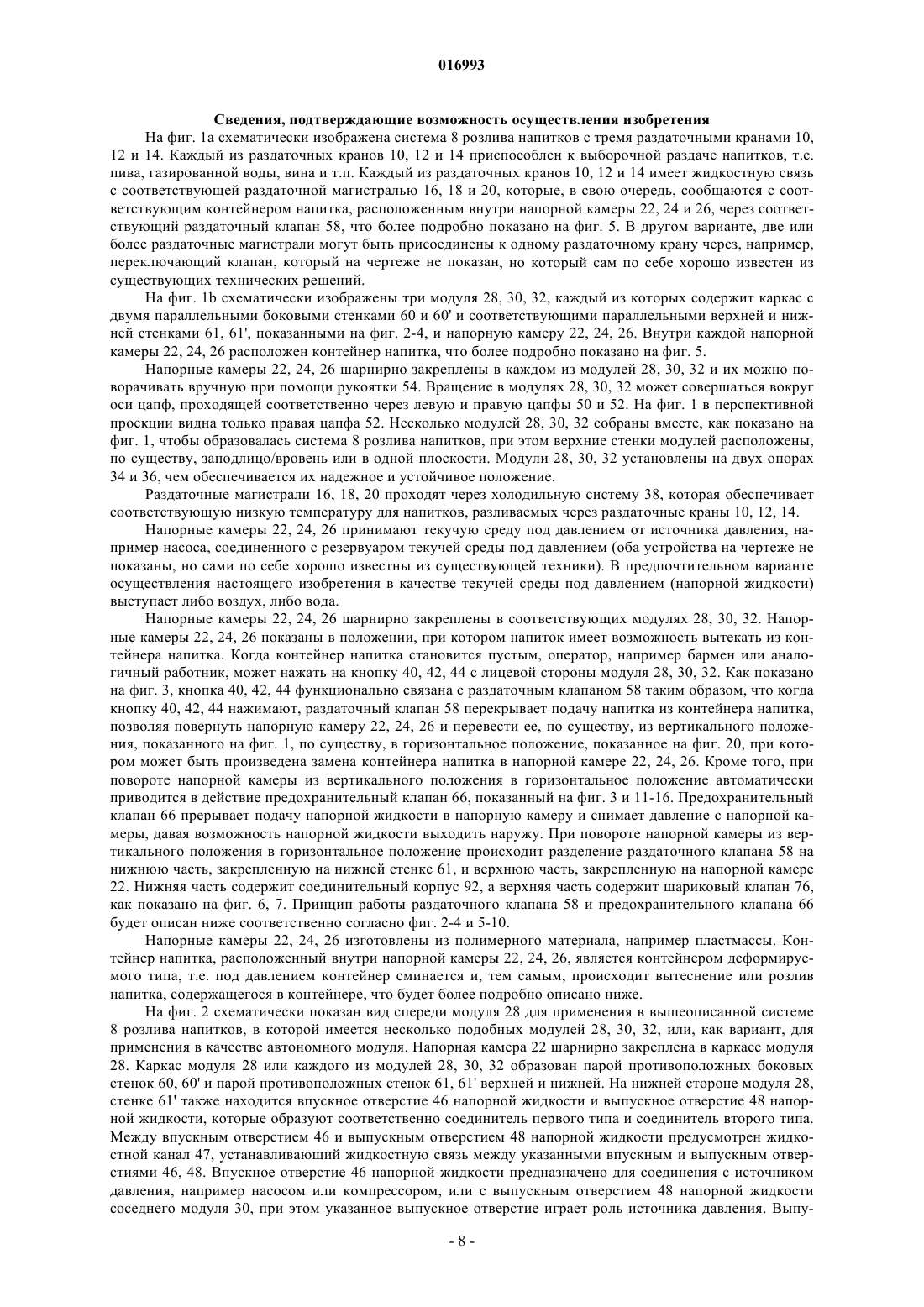

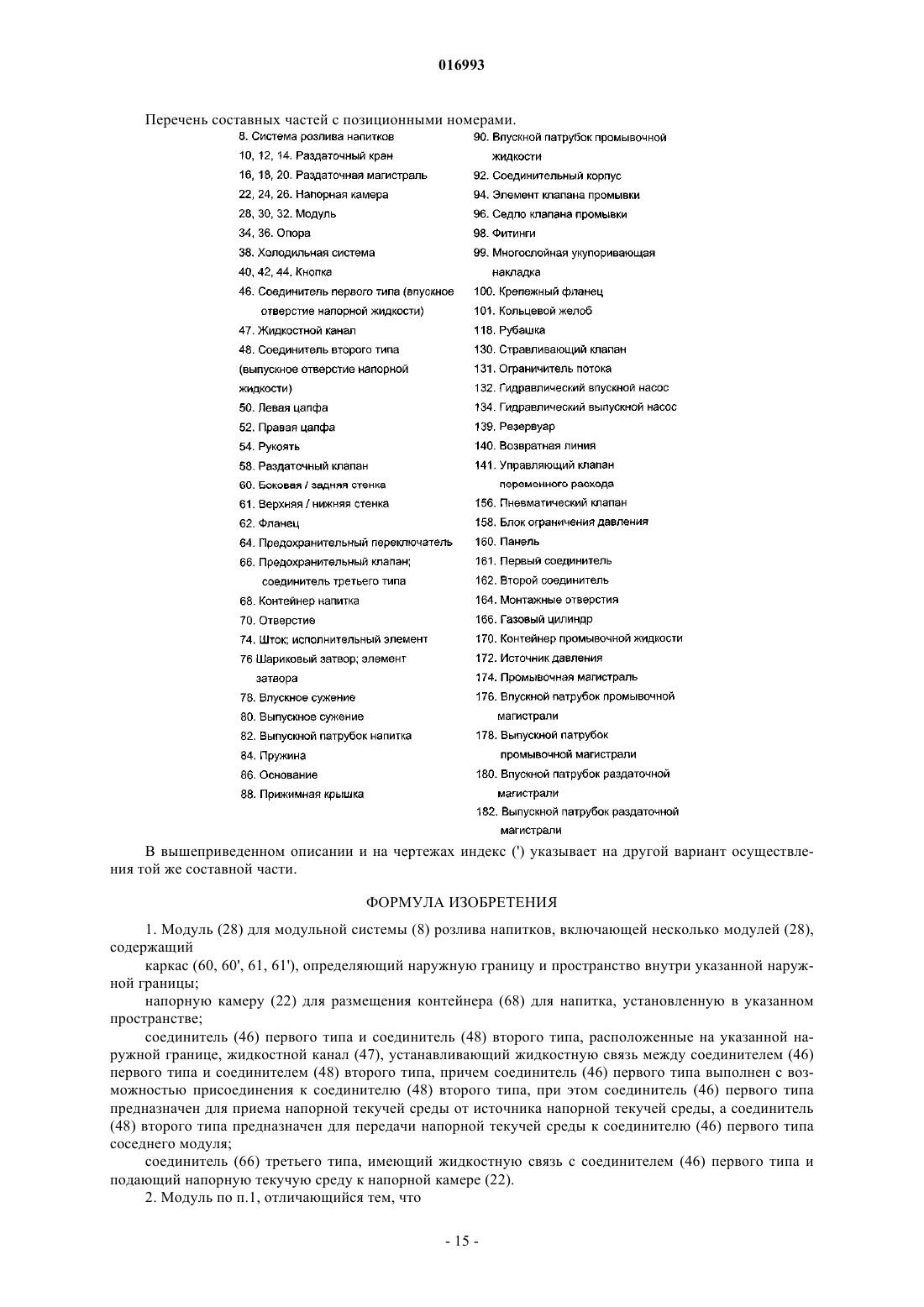

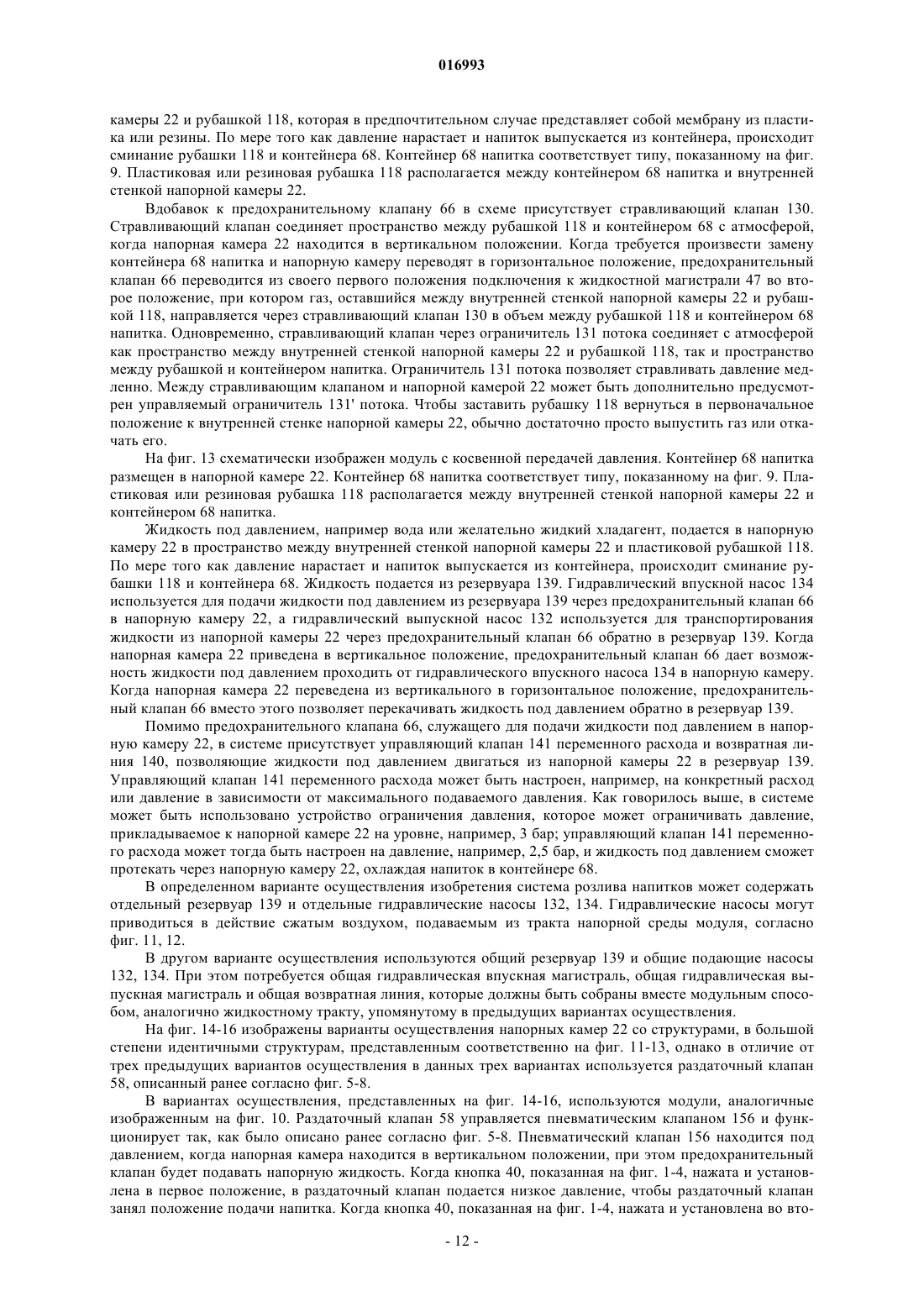

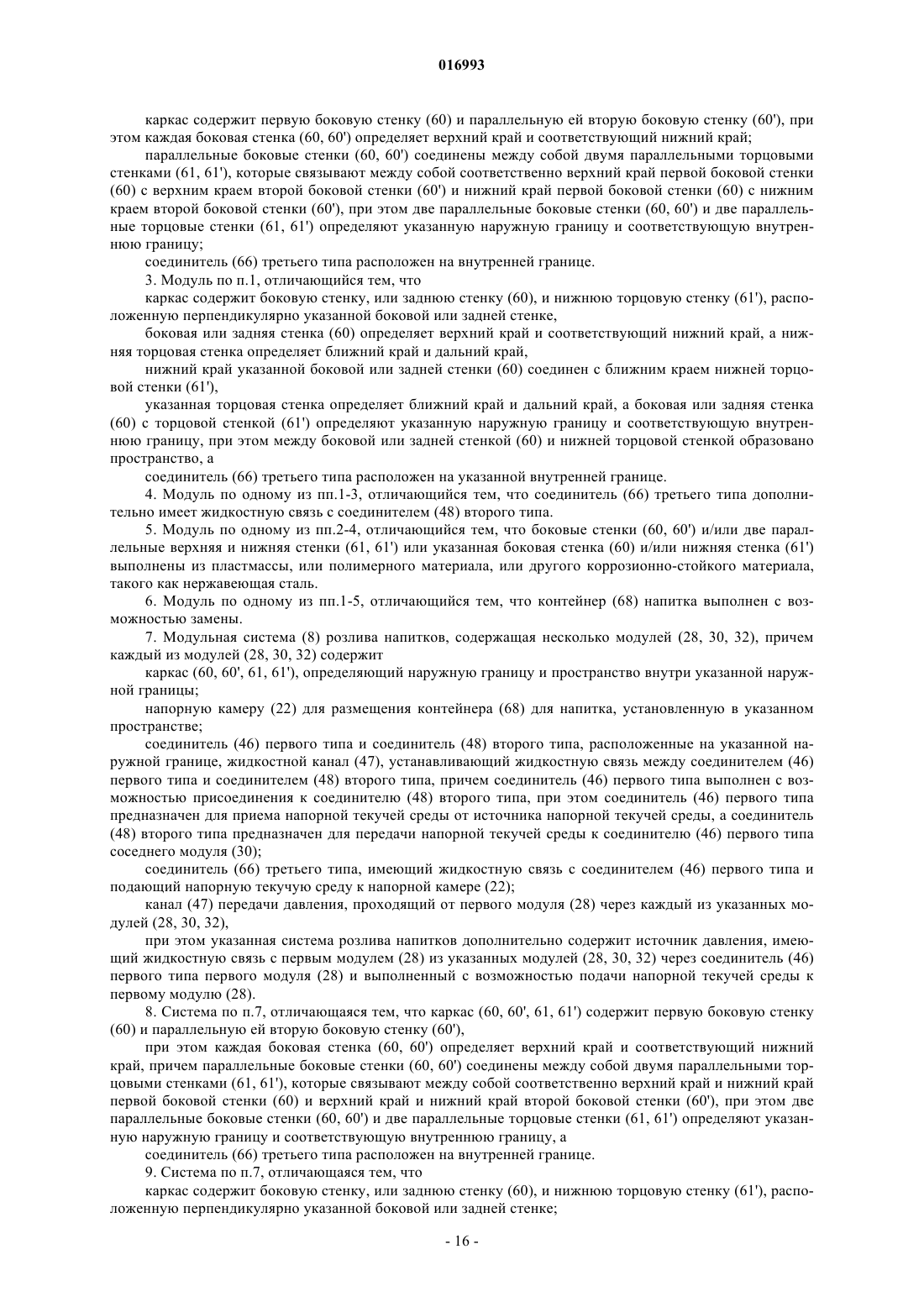

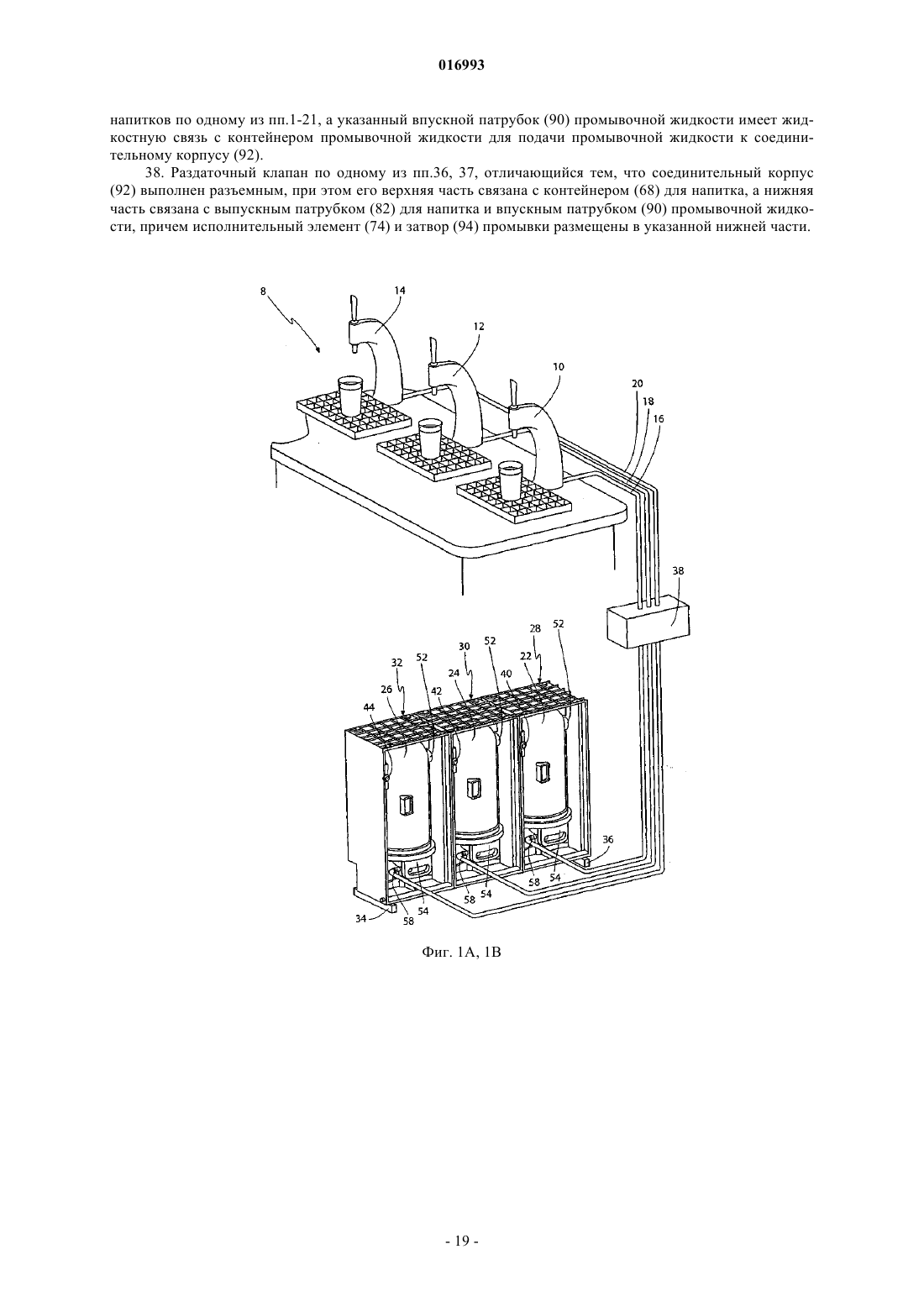

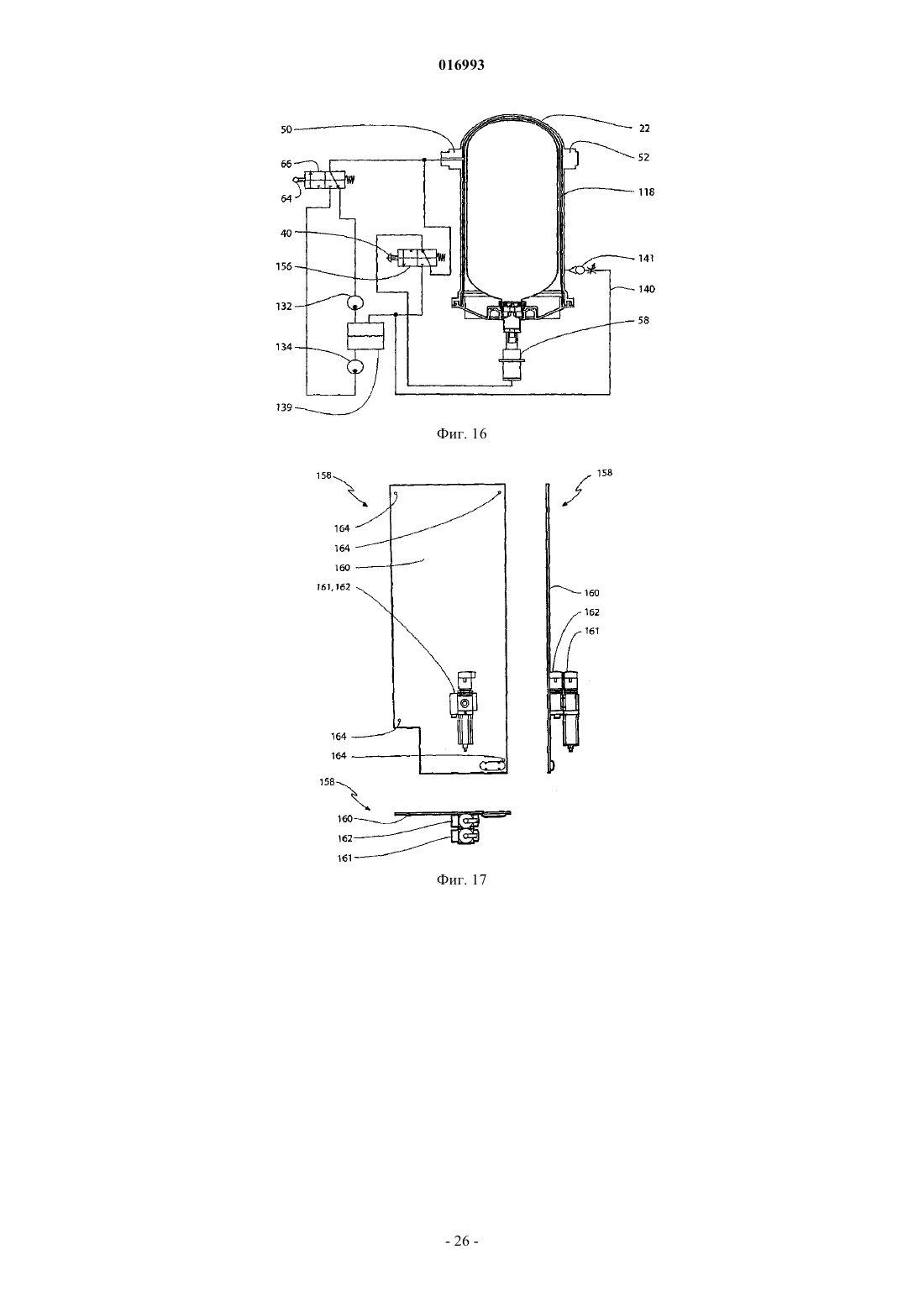

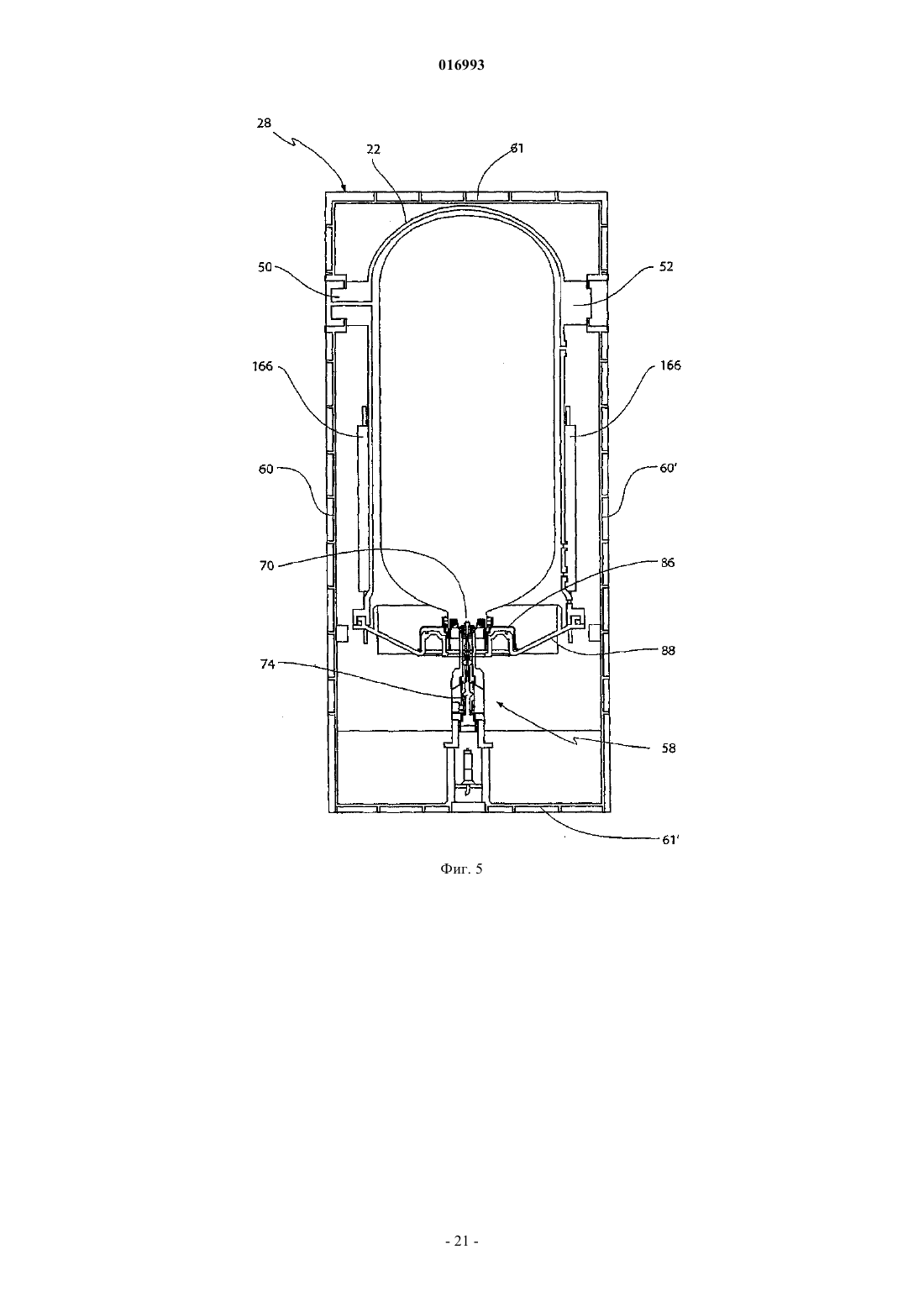

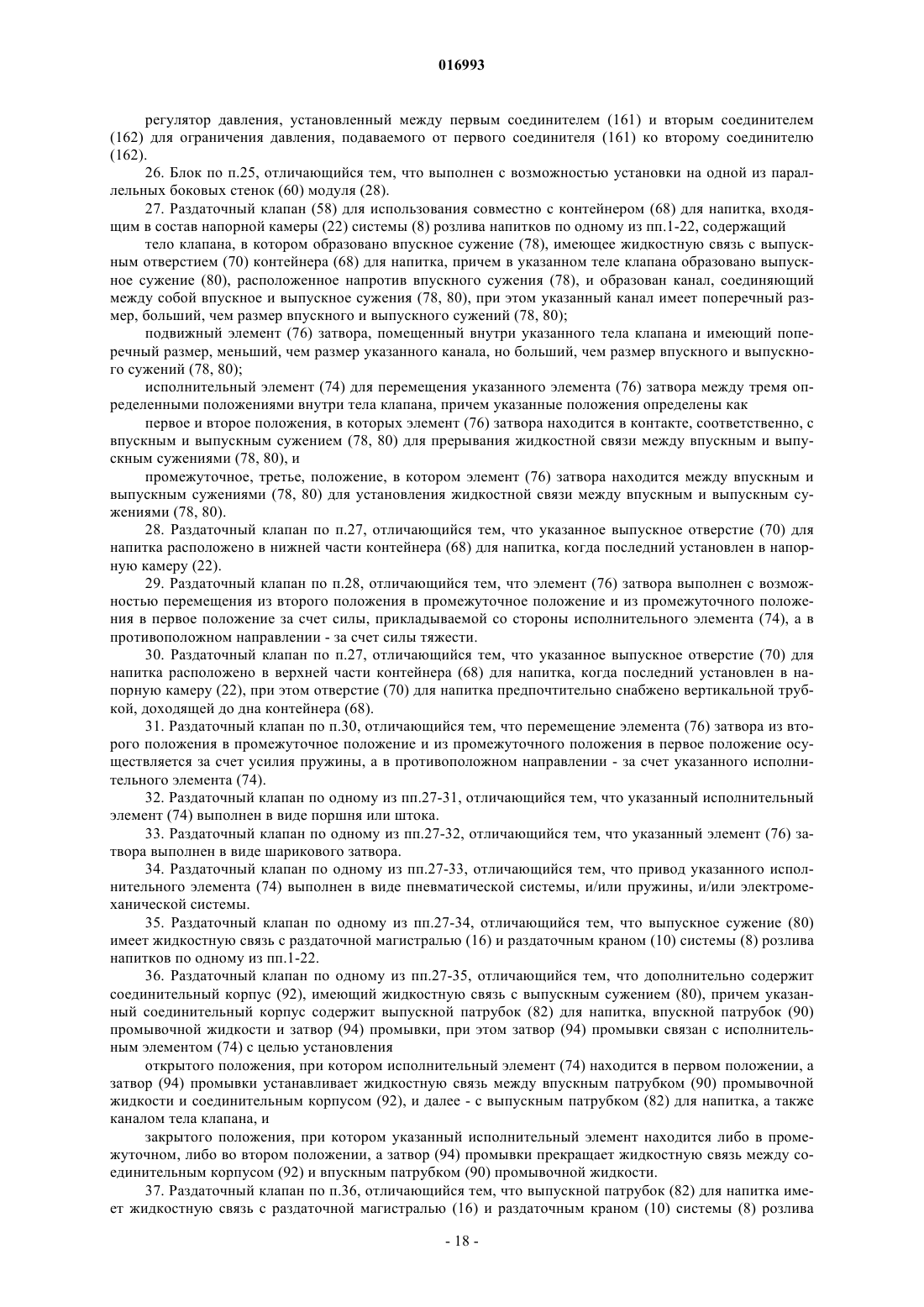

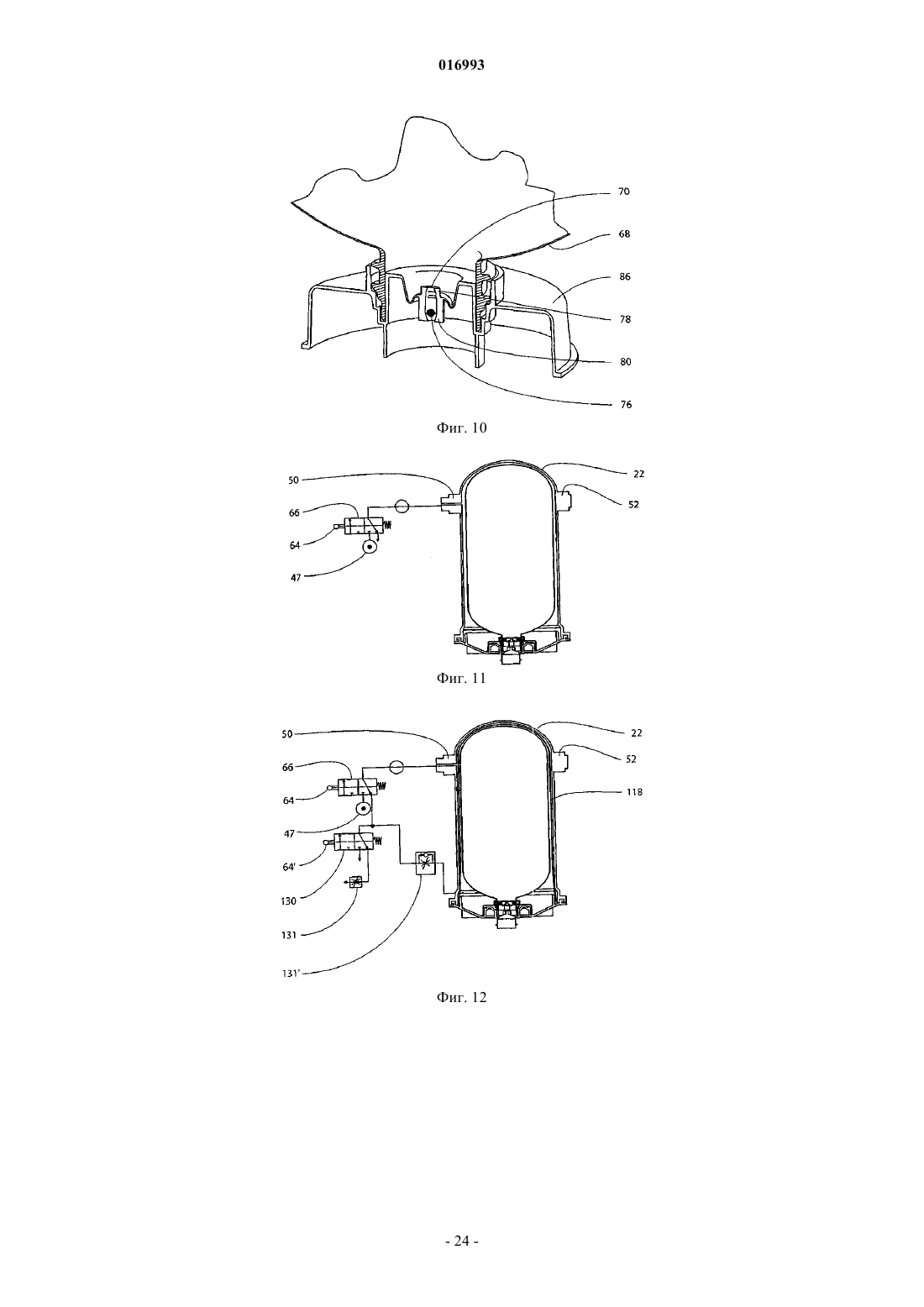

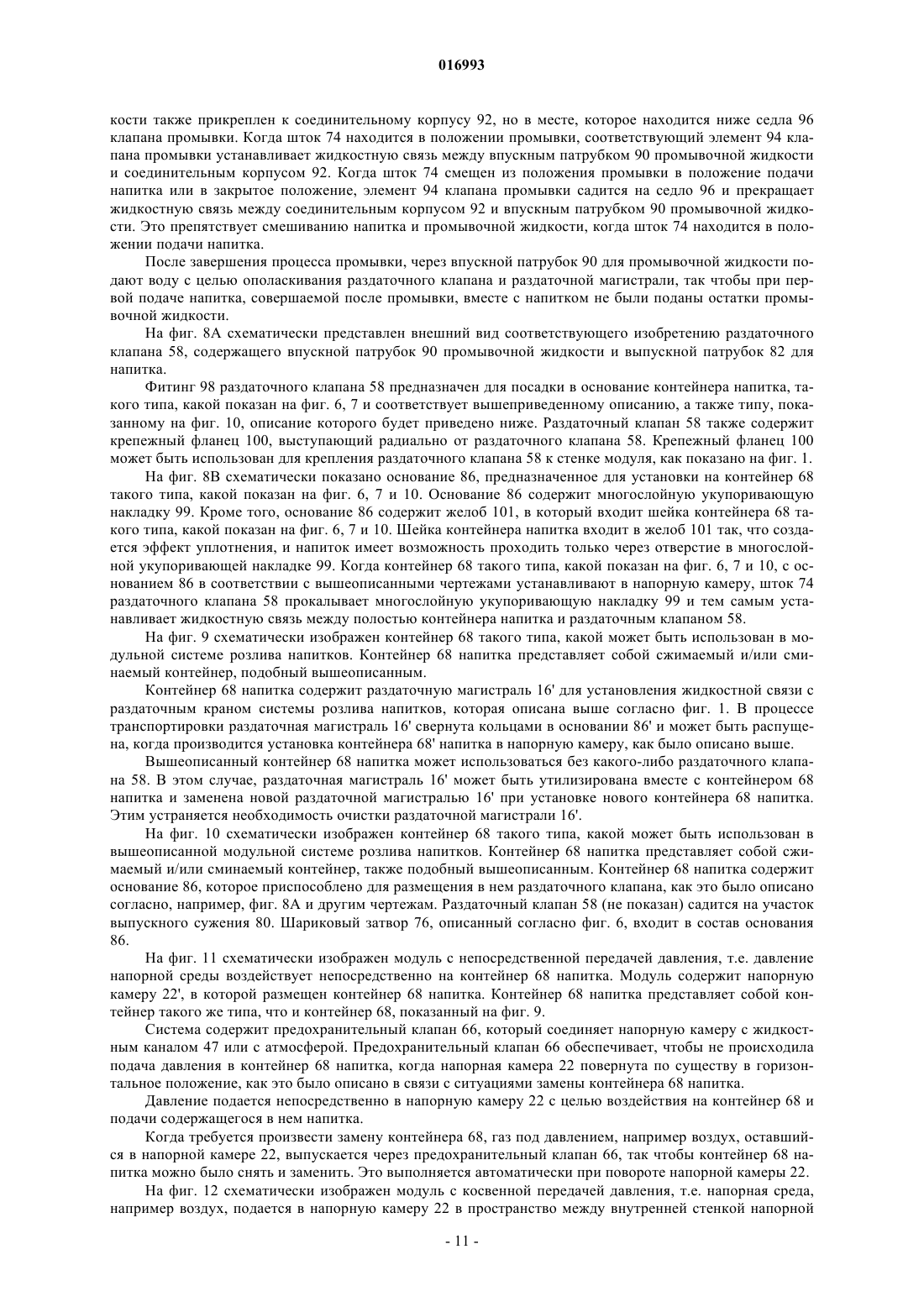

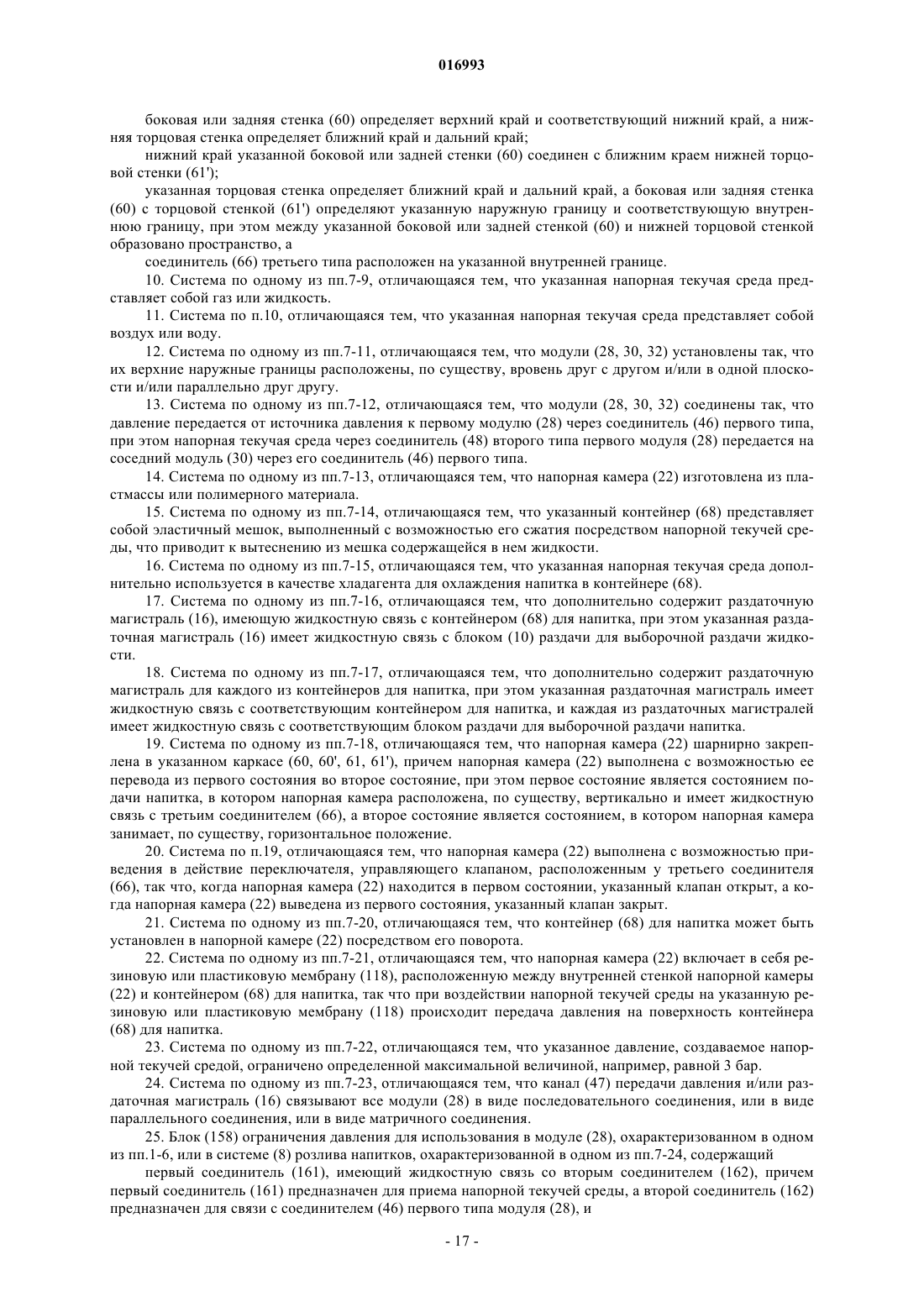

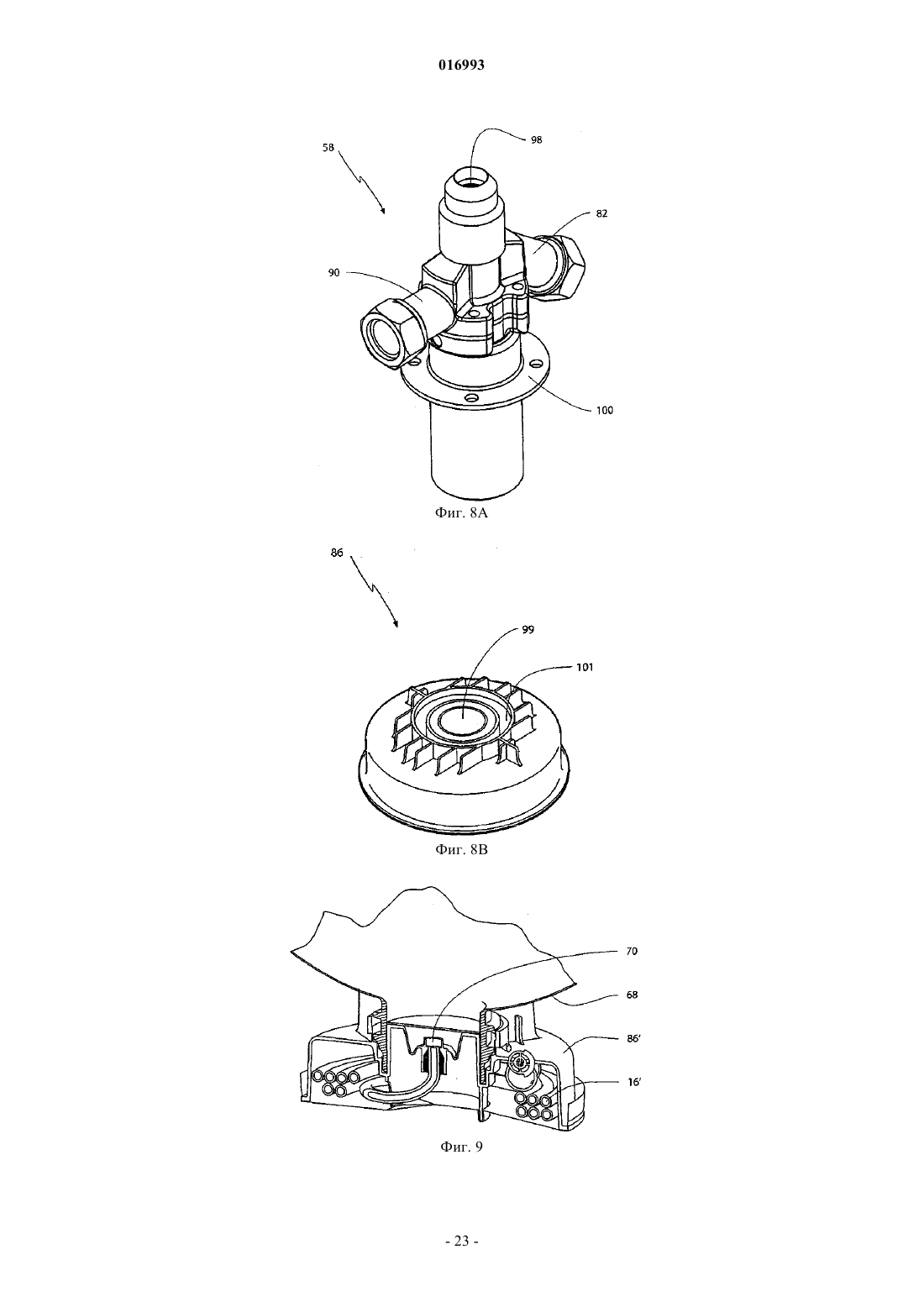

МОДУЛЬ ДЛЯ МОДУЛЬНОЙ СИСТЕМЫ РОЗЛИВА НАПИТКОВ Настоящее изобретение относится к модулю для модульной системы розлива напитков под давлением, содержащей несколько модулей. Модуль содержит каркас (60, 60', 61, 61'),определяющий наружные границы и пространство внутри указанных наружных границ, а также напорную камеру для размещения контейнера напитка, установленную в указанном пространстве. Модуль также содержит соединитель первого типа и соединитель второго типа,которые установлены на наружной границе. Жидкостной канал устанавливает жидкостную связь между соединителем первого типа и соединителем второго типа. Соединитель первого типа выполнен с возможностью присоединения к соединителю второго типа, при этом соединитель первого типа предназначен для приема напорной текучей среды (напорной жидкости) от источника напорной жидкости. Соединитель второго типа предназначен для передачи напорной жидкости к соединителю первого типа соседнего модуля. Модуль также содержит соединитель третьего типа,который имеет жидкостную связь с соединителем первого типа и подает напорную жидкость в напорную камеру. 016993 Область техники, к которой относится изобретение Настоящее изобретение относится к модулю для модульной системы розлива напитков и собственно к модульной системе розлива напитков, содержащей несколько модулей, блок ограничения давления и раздаточный клапан. Предшествующий уровень техники В установках для продажи в розлив насыщенных углекислым газом или газированных жидкостей,таких как пиво, включая разливное пиво или газированные безалкогольные напитки, а также негазированные напитки, такие как вино, фруктовый сок или вода, существует потребность в модульной системе розлива, функциональные возможности которой можно наращивать или сокращать поэтапно или ступенчато. В настоящем изобретении предлагается модуль для применения в такой модульной системе розлива напитков, собственно модульная система розлива напитков, блок ограничения давления и раздаточный клапан. Существующие аналогичные устройства описаны в международных публикациях WO 07/019848,07/019849, 07/019850, 07/019851 и 07/019852. В настоящее описание указанные патентные публикации включены посредством ссылки во всем их объеме. Сущность изобретения В своем первом аспекте настоящее изобретение предлагает модуль для модульной системы розлива напитков, включающей несколько модулей, содержащий каркас, определяющий наружную границу и пространство внутри указанной наружной границы; напорную камеру для размещения контейнера для напитка, установленную в указанном пространстве; соединитель первого типа и соединитель второго типа, расположенные на указанной наружной границе, жидкостной канал, устанавливающий жидкостную связь между соединителем первого типа и соединителем второго типа, причем соединитель первого типа выполнен с возможностью присоединения к соединителю второго типа, при этом соединитель первого типа предназначен для приема напорной текучей среды от источника напорной текучей среды, а соединитель второго типа предназначен для передачи напорной текучей среды к соединителю первого типа соседнего модуля; и соединитель третьего типа, имеющий жидкостную связь с соединителем первого типа и подающий напорную текучую среду к напорной камере. Модуль, соответствующий первому аспекту изобретения, предпочтительно использовать для размещения и хранения сменного контейнера для напитка. Контейнер напитка может быть присоединен к раздаточной (подающей) магистрали, при этом указанная магистраль не обязательно должна подключаться непосредственно к каркасу модуля. Для установления жидкостной связи между контейнером для напитка и раздаточной магистралью на каркасе может быть предусмотрен или установлен клапан или соединитель. Раздаточная магистраль может быть присоединена к месту раздачи напитка, например раздаточному крану, где оператор, например бармен, может выборочно наливать напиток из контейнера. Место раздачи может быть оборудовано рукояткой и раздаточным краном. В предпочтительном случае напиток представляет собой разливное пиво. Модуль, соответствующий первому аспекту настоящего изобретения, в своем поперечном сечении может иметь в целом прямоугольную геометрию, которая описывается ниже. В предпочтительном варианте наружным границам каркаса должна быть придана такая форма, чтобы несколько модулей можно было расположить друг за другом, близко друг от друга, или чтобы они фактически касались друг друга сторонами. В этом случае, несколько таких модулей могут быть соединены между собой так, чтобы напорная жидкость, поступающая из соединителя первого типа, установленного на модуле, могла следовать далее через соединитель второго типа к соединителю первого типа соседнего модуля. Желательно,чтобы модуль в соединителе второго типа дополнительно содержал клапан, так чтобы напорная жидкость не выходила через соединитель второго типа, если около соединителя второго типа отсутствует соседний модуль, т.е. если соединитель второго типа не имеет жидкостной связи с соединителем первого типа соседнего модуля. Как вариант, на конце линии передачи напорной жидкости может быть предусмотрена крышка или другие закрывающие средства. Соединители первого и второго типа должны быть выполнены так, чтобы они могли входить друг в друга или сцепляться друг с другом или соединяться. Соединители первого и второго типа могут быть выполнены, например, в виде штыря и гнезда или взаимно стыкуемых фитингов иной конструкции. Размер отверстий в соединителях первого и второго типа должен позволять напорной жидкости проходить через соединители при достаточно высоком давлении и с достаточно высоким расходом. Соединитель третьего типа желательно расположить внутри каркаса и он должен иметь жидкостную связь с соединителем второго типа. Необязательно, чтобы соединители первого и второго типа на каркасе располагались соосно друг другу. Однако в некоторых ситуациях может быть выгодным соединители первого и второго типа располагать таким образом, чтобы, когда происходила сборка или соединение двух соседних модулей, соединитель первого типа одного модуля легко сочленялся с соединителем второго типа соседнего модуля.-1 016993 Этого можно добиться, если на каждом модуле соединители первого и второго типа расположить соосно друг другу, т.е. на геометрической линии, совпадающей с направлением движения жидкости через центр каждого из соединителей - первого и второго типа, и перпендикулярной плоскости соответствующих стенок, на которых располагаются соединители первого и второго типа. Между соединителями первого и второго типа предусматривается линия непосредственной передачи жидкости. Может быть установлен клапан и соединен с соединителем третьего типа так, чтобы, когда отсоединяют контейнер для напитка, например для замены пустого, указанный клапан обеспечивал непрерывное поступление напорной жидкости в соседние модули и препятствовал каким-либо утечкам напорной жидкости через соединитель третьего типа, когда контейнер напитка отсоединен. В предпочтительном варианте осуществления настоящего изобретения каркас содержит первую боковую стенку и параллельную ей вторую боковую стенку, при этом каждая из боковых стенок определяет верхний край и соответствующий нижний край. Указанные взаимно параллельные боковые стенки соединены между собой двумя взаимно параллельными торцовыми стенками, которые соединяют верхний край первой боковой стенки с верхним краем второй боковой стенки и нижний край первой боковой стенки с нижним краем второй боковой стенки, при этом указанные две взаимно параллельные боковые стенки и две взаимно параллельные торцовые стенки определяют наружные границы и соответствующие внутренние границы модуля. Соединитель третьего типа может быть расположен на внутренней границе модуля. Желательно, чтобы боковые стенки и/или две параллельные торцовые стенки были выполнены из пластмассы или полимерного материала, или же, как вариант, из коррозионно-стойкого металлического материала, такого как нержавеющая сталь или алюминий. В своем втором аспекте настоящее изобретение предлагает модульную систему розлива напитков,содержащую несколько модулей, причем каждый из модулей содержит каркас, определяющий наружную границу и пространство внутри указанной наружной границы; напорную камеру для размещения контейнера для напитка, установленную в указанном пространстве; соединитель первого типа и соединитель второго типа, расположенные на указанной наружной границе, жидкостной канал, устанавливающий жидкостную связь между соединителем первого типа и соединителем второго типа, причем соединитель первого типа выполнен с возможностью присоединения к соединителю второго типа, при этом соединитель первого типа предназначен для приема напорной текучей среды от источника напорной текучей среды, а соединитель второго типа предназначен для передачи напорной текучей среды к соединителю первого типа соседнего модуля; соединитель третьего типа, имеющий жидкостную связь с соединителем первого типа и подающий напорную текучую среду к напорной камере; канал передачи давления, проходящий от первого модуля через каждый из указанных модулей; при этом указанная система розлива напитков дополнительно содержит источник давления, имеющий жидкостную связь с первым модулем из указанных модулей через соединитель первого типа первого модуля и выполненный с возможностью подачи напорной текучей среды к первому модулю. Желательно, чтобы один или несколько модулей, описанных в связи с первым аспектом настоящего изобретения, использовались для построения системы розлива напитков, соответствующей второму аспекту изобретения. Следовательно, все отличительные признаки и преимущества, упомянутые в связи с первым аспектом изобретения, в равной степени применимы и к модульной системе розлива напитков,соответствующей второму аспекту изобретения. Термин "источник давления", используемый в данном описании, охватывает такие источники давления, как насосы, воздушные компрессоры, химические источники давления и им подобные, а также иные источники давления. Для построения модульной системы розлива напитков может быть использовано несколько модулей, например два, три, четыре или более. Предпочтительно, чтобы модули соединялись последовательно. В других вариантах осуществления может быть предусмотрено раздельное подключение для получения параллельного соединения модулей. Параллельное соединение может быть выполнено посредством трубок, патрубков или иных каналов. Чтобы передача напорной жидкости от модуля происходила только тогда, когда присутствует соседний модуль, в соединителе второго типа может быть предусмотрен клапан. Когда рядом с соединителем второго типа соседний модуль будет отсутствовать, указанный клапан будет оставаться закрытым и будет открываться автоматически, когда пристыкован соединитель первого типа соседнего модуля. Источник давления может быть выбран в зависимости от типа напорной текучей среды (напорной жидкости), которая используется в конкретной системе. В предпочтительном варианте используется один тип текучей среды - вода или воздух, однако могут быть использованы и другие среды. Желательно, чтобы используемая текучая среда была негорючей, нетоксичной, взрывобезопасной и/или нелетучей. В любом случае, для подачи напорной текучей среды при давлении определенного уровня может быть использован насос или воздушный компрессор. Могут быть использованы и альтернативные источ-2 016993 ники давления, например химические и им подобные. Уровень давления может определяться числом модулей в конкретной системе. Надлежащий уровень давления может также изменяться динамически в зависимости от количества напитка, который остается в контейнерах. Может осуществляться регулирование источника давления посредством датчика или аналогичного устройства для поддержания постоянства давления, передаваемого через напорную жидкость. Рядом с третьим соединителем или в самом третьем соединителе может быть предусмотрен клапан для отсечки напорной жидкости, когда производится замена контейнера для напитка. Как упоминалось выше, предполагается, что в предпочтительном варианте рассматриваемый каркас модуля содержит первую боковую стенку и параллельную ей вторую боковую стенку, при этом каждая боковая стенка определяет верхний край и соответствующий нижний край; указанные параллельные боковые стенки соединены между собой двумя параллельными торцовыми стенками, которые связывают между собой соответственно верхние края и нижние края первой боковой стенки и второй боковой стенки, при этом две параллельные боковые стенки и две параллельные торцовые стенки определяют наружную границу и соответствующую внутреннюю границу, а указанный соединитель третьего типа располагается на внутренней границе. Для обеспечения простоты сборки модулей в систему и оптимального использования пространства предполагается прямоугольная геометрия модулей. В качестве напорной текучей среды может выступать воздух или иная жидкость под давлением. Еще один вариант заключается в использовании СО 2. В другом варианте осуществления каркас модуля содержит боковую стенку или, как вариант, заднюю стенку и нижнюю торцовую стенку, расположенную перпендикулярно указанной боковой/задней стенке; указанная боковая/задняя стенка определяет верхний край и соответствующий нижний край, а нижняя торцовая стенка определяет ближний край и дальний край; нижний край указанной боковой/задней стенки соединен с ближним краем нижней торцовой стенки; указанная торцовая стенка определяет ближний край и дальний край, а боковая/задняя стенка с торцовой стенкой определяют наружную границу и соответствующую внутреннюю границу, при этом между указанной боковой/задней стенкой и нижней торцовой стенкой определено пространство, а соединитель третьего типа располагается на указанной внутренней границе. В вышеописанном варианте осуществления каркас (рама) модуля состоит только из задней стенки,которая соединена с нижней торцовой стенкой, образующей основание каркаса. Таким образом, данный каркас только частично охватывает напорную камеру, которая располагается в пространстве, заключенном между задней панелью и нижней панелью. В еще одном варианте осуществления настоящего изобретения несколько модулей могут быть установлены так, что их верхние наружные границы расположены, по существу, вровень друг с другом,и/или в одной плоскости, и/или параллельно друг другу. Модули системы розлива напитков должны быть соединены так, чтобы давление передавалось от источника давления к одному модулю через его соединитель первого типа и чтобы через соединитель второго типа этого модуля давление передавалось на соседний модуль через его соединитель первого типа. Тем самым образуется канал напорной жидкости, проходящий через все модули, которые соединены друг с другом последовательно. Как вариант, модули могут быть соединены друг с другом параллельно, т.е. от источника давления к каждому модулю может подходить отдельный канал напорной жидкости, или согласно еще одному варианту может использоваться сочетание последовательных и параллельныхсоединений, например матричное соединение. Все вышесказанное касается и раздаточной магистрали. Следовательно, для каждого модуля может быть предусмотрена одна отдельная раздаточная магистраль, или в другом варианте для всех модулей может быть устроена общая раздаточная магистраль,или может быть использовано сочетание отдельных и общих магистралей. Желательно, чтобы контейнер для напитка представлял собой мягкий или эластичный пластиковый бочонок для пива или газированной воды. Такой контейнер может быть контейнером деформируемого типа, в котором напиток хранится и из которого он вытесняется, когда контейнер сминается. Кроме того,контейнер напитка может представлять собой бочонок, содержащий эластичный мешок, который сжимается за счет напорной жидкости, и тем самым происходит вытеснение напитка, хранящегося в мешке. Желательно, чтобы напорная камера была изготовлена из пластмассы, или полимерного материала, или любого другого подходящего материала, например кевлара или армированного волокнами композиционного материала, позволяющего напорной камере выдерживать созданное или накопленное в ней давление. Напорная жидкость может также использоваться в качестве хладагента для охлаждения напитка в его контейнере. Предполагается, что было бы полезно использовать напорную жидкость в качестве хладагента или теплоносителя, т.е. для отвода тепла от напитка, находящегося в контейнере. Как говорилось выше, система розлива напитков может далее содержать раздаточную магистраль,имеющую жидкостную связь с контейнером для напитка, при этом указанная раздаточная магистраль-3 016993 имеет жидкостную связь с краном/местом/блоком раздачи для выборочной раздачи напитка. Далее, желательно, чтобы система розлива напитков могла содержать отдельную раздаточную магистраль для каждого из контейнеров, при этом указанная каждая раздаточная магистраль имеет жидкостную связь с соответствующим контейнером напитка, а также каждая из раздаточных магистралей имеет жидкостную связь с соответствующим краном раздачи для выборочной раздачи напитка. Указанные раздаточные магистрали могут быть выполнены из гибкого пластика и могут иметь круглое поперечное сечение. Напорная камера может быть шарнирно закреплена в каркасе модуля и выполнена с возможностью ее перевода из вертикального положения в горизонтальное положение, при этом вертикальное положение является положением для подачи напитка, при котором напорная камера расположена, по существу,вертикально и имеет жидкостную связь с соединителем третьего типа, а второе положение является положением, при котором напорная камера расположена, по существу, горизонтально, и жидкостная связь с соединителем третьего типа отсутствует. Предполагается, что шарнирное крепление облегчает замену контейнера напитка. Оптимально, чтобы напорная камера была выполнена с возможностью приведения в действие переключателя, управляющего клапаном, расположенным у соединителя третьего типа, так чтобы, когда напорная камера находится в вертикальном положении, указанный клапан был открыт, а когда напорная камера выведена из вертикального положения в направлении горизонтального положения, указанный клапан был закрыт. Предполагается, что этим гарантированно прекращалась бы подача напорной жидкости в напорную камеру, когда возникает намерение заменить контейнер напитка на новый. Желательно, чтобы контейнер напитка устанавливался в напорной камере путем его поворота. Предполагается, что это является простым способом крепления контейнера напитка в напорной камере. Оператор может захватить, например, рукоятку, предусмотренную на контейнере напитка, и повернуть контейнер, установленный в напорной камере, например, по часовой стрелке, чтобы освободить контейнер. Новый контейнер напитка может затем быть вставлен в напорную камеру и зафиксирован путем поворота в противоположном направлении, например против часовой стрелки. В определенных вариантах осуществления изобретения напорная камера может включать в себя рубашку, например эластичную резиновую или пластиковую мембрану, расположенную между внутренней стенкой напорной камеры и контейнером напитка, так чтобы при воздействии напорной жидкости на указанную резиновую или пластиковую мембрану происходила передача давления на поверхность контейнера напитка. Предполагается, что это оправданно в вариантах осуществления, в которых в качестве напорной текучей среды используется жидкость. Имеется в виду, что рубашка гарантирует, что напорная жидкость не вступит в прямой контакт с контейнером напитка. Желательно, чтобы у рубашки было надежное уплотнение по краю напорной камеры. Когда происходит нагнетание в напорную камеру текучей среды, например жидкости, указанная жидкость будет находиться внутри напорной камеры и будет отделена от контейнера напитка рубашкой. Напорная текучая среда может быть отведена, слита или откачана из пространства или объема между внутренней стенкой напорной камеры и рубашкой. Желательно, чтобы удаление напорной текучей среды (предпочтительно, газа или воздуха) производилось путем ее перекачивания в промежуток между рубашкой и наружной стенкой контейнера напитка. В своем третьем аспекте настоящее изобретение предлагает блок ограничения давления, рассчитанный на использование совместно с вышеописанными модулем или системой розлива напитков. Блок ограничения давления может содержать первый соединитель, имеющий жидкостную связь со вторым соединителем, причем первый соединитель предназначен для приема напорной текучей среды, а второй соединитель предназначен для связи с соединителем первого типа модуля, и регулятор давления, установленный между первым соединителем и вторым соединителем для ограничения давления, подаваемого от первого соединителя ко второму соединителю. Предполагается, что соответствующий третьему аспекту изобретения блок ограничения давления должен использоваться в качестве устройства, ограничивающего максимальное давление, подаваемое от источника давления к одному или нескольким модулям, описанным ранее в связи с первым и вторым аспектами изобретения. В конкретном варианте осуществления блок ограничения давления выполнен с возможностью установки на одной из параллельных боковых стенок модуля. Данный блок можно рассматривать в качестве нулевого модуля или начального модуля, т.е. первого модуля, подключаемого к источнику давления,при этом источник давления сообщается с первым соединителем, который имеет жидкостную связь со вторым соединителем через регулятор давления. Второй соединитель далее имеет жидкостную связь с соединителем первого типа модуля. Предполагается, что использование блока ограничения давления в соответствии с третьим аспектом изобретения повысит надежность системы розлива напитков за счет ограничения величины давления,подаваемого на систему. Блок ограничения давления ограничивает указанное давление на заданном максимальном уровне, например на уровне 3 бар, чем гарантируется, что давление внутри напорной камеры-4 016993 не будет превышать данное предельное значение. Предельное значение может быть задано или выбрано на основе прочности напорной камеры. Конструкции, не содержащие блока ограничения давления, также могут работать, но с меньшей надежностью по сравнению с той, какую обеспечивает блок ограничения давления в соответствии с третьим аспектом настоящего изобретения. В своем четвертом аспекте настоящее изобретение предлагает раздаточный клапан, предназначенный для использования совместно с контейнером для напитка, входящим в состав напорной камеры системы розлива напитков, соответствующей первому и/или второму аспектам изобретения, при этом раздаточный клапан содержит тело клапана, в котором образовано впускное сужение, имеющее жидкостную связь с выпускным отверстием контейнера для напитка, причем в указанном теле клапана образовано выпускное сужение,расположенное напротив впускного сужения, и образован канал, соединяющий между собой впускное и выпускное сужения, при этом указанный канал имеет поперечный размер, больший, чем размер впускного и выпускного сужений; подвижный элемент затвора, помещенный внутри указанного тела клапана и имеющий поперечный размер, меньший, чем размер указанного канала, но больший, чем размер впускного и выпускного сужений; и исполнительный элемент для перемещения указанного элемента затвора между тремя определенными положениями внутри тела клапана, причем указанные положения определены как первое и второе положения, в которых элемент затвора находится в контакте соответственно с впускным и выпускным сужением для прерывания жидкостной связи между впускным и выпускным сужениями, и промежуточное, третье, положение, в котором элемент затвора находится между впускным и выпускным сужениями для установления жидкостной связи между впускным и выпускным сужениями. Предполагается, что раздаточный клапан, соответствующий четвертому аспекту изобретения, должен быть либо составной частью контейнера для напитка, либо в другом варианте составной частью модуля, описанного согласно первому аспекту изобретения, либо в еще одном варианте входить в состав и того, и другого. Желательно, чтобы тело клапана и элемент затвора являлись составной частью контейнера для напитка и были изготовлены из тех же материалов одноразового применения, что и сам контейнер, и подлежали утилизации вместе с контейнером. Предпочтительно, чтобы исполнительный элемент являлся постоянной (не одноразовой) деталью модуля, предназначенной для взаимодействия с элементом затвора, когда контейнер установлен в модуль. Исполнительный элемент используется для перемещения элемента затвора между первым и вторым положениями, представляющими собой герметически закрытые положения, при которых элемент затвора герметически плотно закрывает сужения. Между закрытыми положениями существует положение подачи напитка, при котором элемент затвора располагается между указанными сужениями и напиток из контейнера имеет возможность проходить канал, обтекая элемент затвора. Согласно другому варианту осуществления раздаточного клапана выпускное отверстие для напитка располагается в основании контейнера, когда последний установлен в напорную камеру. Такое расположение устраняет необходимость в вертикальной трубке, доходящей до дна контейнера, позволяющей напитку поступать в указанное отверстие. Такое расположение также позволяет при подаче напитков устранить попадание воздуха, поскольку все воздушные карманы в контейнере будут оставаться в его верхней части. При выемке контейнера с остатками напитка элемент затвора будет препятствовать существенной утечке напитка благодаря смещению в сторону выпускного сужения. Поэтому элемент затвора должен быть изготовлен из легкого материала, чтобы он мог быстро переместиться к выпускному сужению за счет потока напитка. Согласно еще одному варианту осуществления раздаточного клапана элемент затвора перемещается из второго положения в промежуточное положение и из промежуточного положения в первое положение за счет силы, прикладываемой со стороны исполнительного элемента, а в противоположном направлении - за счет силы тяжести. Желательно, чтобы элемент затвора садился во второе положение,когда происходит уборка исполнительного элемента. При активировании исполнительного элемента, т.е. при сообщении исполнительному элементу энергии, исполнительный элемент может переместить элемент затвора в любое из положений - промежуточное или первое. Желательно,чтобы элемент затвора мог перемещаться в противоположном направлении, т.е. из первого положения в промежуточное и из промежуточного положения во второе за счет веса, либо самого элемента затвора, либо веса напитка,находящегося в контейнере, либо за счет обоих факторов. В ином варианте для перемещения элемента затвора в противоположном направлении может быть использована пружина. Согласно другому варианту осуществления раздаточного клапана выпускное отверстие для напитка располагается в верхней части контейнера, когда последний установлен в напорную камеру, при этом в предпочтительном варианте отверстие для напитка должно быть оборудовано вертикальной трубкой,доходящей до дна контейнера. Данное расположение менее предпочтительно, поскольку требуется вертикальная трубка, чтобы исключить попадание в напиток воздуха из воздушных карманов, имеющихся в контейнере.-5 016993 Согласно другому варианту осуществления раздаточного клапана перемещение элемента затвора из второго положения в промежуточное положение и из промежуточного положения в первое положение осуществляется за счет усилия пружины, а в противоположном направлении - за счет указанного исполнительного элемента. Такое техническое решение полезно, когда отверстие для выпуска напитка располагается в верхней части контейнера. Согласно другому варианту осуществления раздаточного клапана исполнительный элемент выполнен в виде поршня или штока. Поршень или шток вводится через выпускное сужение и взаимодействует с элементом затвора. Чтобы жидкость имела возможность проходить поршень или шток должны иметь поперечный размер, меньший, чем размер выпускного сужения. Согласно другому варианту осуществления раздаточного клапана элемент затвора выполнен в виде шарикового затвора. Элемент затвора может иметь шарообразную форму, чтобы исключить заедание элемента затвора в теле клапана. Наиболее предпочтительно использовать сферическую форму, однако как вариант, может быть использована и эллипсоидальная форма. Еще один вариант - это цилиндрическая форма. В определенных вариантах осуществления могут быть использованы и иные формы, такие как октаэдр, тетраэдр и им подобные. Большое поперечное перемещение элемента затвора может привести к заеданию даже сферического элемента. Чтобы избежать больших перемещений элемента затвора в поперечном направлении, поперечный размер элемента затвора следует делать возможно большим, но при этом достаточно малым, чтобы дать возможность напитку обтекать затвор, когда он находится в промежуточном положении. Согласно другому варианту осуществления раздаточного клапана привод исполнительного элемента выполнен в виде пневматической системы, и/или пружины, и/или электромеханической системы. Желательно для перемещения исполнительного элемента использовать пневматическую систему, поскольку газ высокого давления уже присутствует в системе в качестве источника давления для подачи напитка. Пружина может быть использована для создания встречного усилия и перемещения исполнительного элемента в противоположном направлении. Как вариант, может быть использована и электромеханическая система, например, с воздействием на магнитный элемент затвора. Согласно еще одному варианту осуществления раздаточного клапана выпускное сужение имеет жидкостную связь с раздаточной магистралью и раздаточным краном системы розлива напитков, соответствующей первому и второму аспекту настоящего изобретения, или, как вариант, любой подобной системы розлива напитков. Согласно другому варианту осуществления настоящего изобретения раздаточный клапан содержит соединительный корпус, имеющий жидкостную связь с выпускным сужением, причем указанный соединительный корпус содержит выпускной патрубок для напитка, впускной патрубок промывочной жидкости и затвор промывки, при этом затвор промывки связан с исполнительным элементом с целью установления открытого положения, при котором исполнительный элемент находится в первом положении, а затвор промывки устанавливает жидкостную связь между соединительным корпусом и впускным патрубком промывочной жидкости, и закрытого положения, при котором указанный исполнительный элемент находится либо в промежуточном, либо во втором положении, а затвор промывки прекращает жидкостную связь между соединительным корпусом и впускным патрубком промывочной жидкости. После подачи определенного количества напитка, или, в другом случае, по истечении определенного времени, раздаточный клапан, раздаточная магистраль и кран раздачи напитка должны быть промыты по гигиеническим соображениям. С этой целью после раздаточного клапана в конструкции может быть установлен соединительный корпус, позволяющий осуществлять либо подачу напитка, либо промывку. В силу этого важно, чтобы не происходило смешивания промывочной жидкости и напитка и поэтому проведение промывки должно разрешаться только, когда контейнер напитка герметично закрыт. Следовательно, подача напитка должна разрешаться только тогда, когда впускной патрубок промывочной жидкости перекрыт. Это достигается посредством общего исполнительного элемента, который управляет и элементом затвора подачи напитка, и затвором промывки. Если подать промывочную жидкость во впускной патрубок промывочной жидкости, когда тот находится в открытом состоянии, промывочная жидкость сможет проследовать через выпускной патрубок для напитка, через раздаточную магистраль и через кран при условии, что кран открыт. Также промывочная жидкость сможет пройти в раздаточный клапан и его канал и промыть канал клапана и исполнительный элемент. В промежутке между промывкой и подачей напитка, во впускной патрубок промывочной жидкости следует подать воду с целью удаления остатков промывочной жидкости, которые еще находятся внутри системы розлива напитков. Промывочную жидкость следует выбирать среди жидкостей, обладающих надлежащими химическими свойствами, необходимыми для удаления остатков напитка из раздаточной магистрали, соединительного корпуса и тела клапана. Согласно другому варианту осуществления раздаточного клапана выпускной патрубок для напитка имеет жидкостную связь с раздаточной магистралью и раздаточным краном системы розлива напитков,-6 016993 соответствующей первому и/или второму аспекту настоящего изобретения, а впускной патрубок промывочной жидкости имеет жидкостную связь с контейнером промывочной жидкости для подачи промывочной жидкости к соединительному корпусу. Желательно, чтобы подача промывочной жидкости осуществлялась из контейнера с наддувом через впускной патрубок промывочной жидкости, через соединительный корпус в направлении выпускного патрубка для напитка, раздаточной магистрали и раздаточного крана. При промывке раздаточный кран должен быть открыт, при этом промывочная жидкость имеет возможность прохода через раздаточную магистраль и раздаточный кран. Когда происходит подача напитка выпускной патрубок для напитка имеет жидкостную связь с контейнером напитка, а впускной патрубок промывочной жидкости герметически закрыт. Согласно еще одному варианту осуществления раздаточного клапана соединительный корпус выполнен разъемным, при этом его верхняя часть связана с контейнером для напитка, а нижняя часть связана с выпускным патрубком для напитка и впускным патрубком промывочной жидкости, причем исполнительный элемент и затвор промывки размещаются в указанной нижней части. При такой конструкции раздаточный клапан может поставляться и утилизироваться вместе с контейнером, а исполнительный элемент, затвор промывки, выпускной патрубок для напитка и впускной патрубок промывочной жидкости могут постоянно находиться в модуле. Желательно, чтобы указанные две части соединялись друг с другом резьбой или байонетом, так чтобы верхнюю часть вместе с контейнером напитка можно было снимать путем поворота. Краткое описание графических материалов Настоящее изобретение будут подробнее описано ниже со ссылками на прилагаемые чертежи, на которых: фиг. 1 а и 1b схематически изображают соответствующую настоящему изобретению систему розлива напитков с тремя контейнерами напитка и тремя раздаточными кранами; фиг. 2 схематически изображает модуль с напорной камерой; фиг. 3 представляет собой боковую проекцию модуля фиг. 2; фиг. 4 схематически представляет перспективную проекцию модуля и напорной камеры, отвечающих фиг. 2 и 3; фиг. 5 схематически в разрезе изображает модуль с напорной камерой; фиг. 6 схематически в разрезе изображает раздаточный клапан, предназначенный для использования совместно с контейнером напитка, при этом раздаточный клапан находится в положении подачи напитка; фиг. 7 схематически в разрезе изображает раздаточный клапан фиг. 6, предназначенный для использования совместно с контейнером напитка, при этом раздаточный клапан находится в положении промывки; фиг. 8 а схематически представляет перспективную проекцию раздаточного клапана; фиг. 8b схематически представляет перспективную проекцию основания; фиг. 9 схематически изображает контейнер напитка с раздаточной магистралью, без раздаточного клапана; фиг. 10 схематически изображает контейнер напитка с шариковым затвором; фиг. 11 представляет собой схему модуля с прямой передачей давления, в которой имеется предохранительный клапан, но отсутствует раздаточный клапан; фиг. 12 представляет собой схему модуля с косвенной передачей давления, в которой имеется предохранительный клапан и стравливающий клапан, но отсутствует раздаточный клапан; фиг. 13 представляет собой схему модуля с косвенной передачей гидравлического давления, но без раздаточного клапана; фиг. 14 представляет собой схему модуля с косвенной передачей давления, в которой имеется предохранительный клапан и раздаточный клапан; фиг. 15 представляет собой схему модуля с косвенной передачей давления, в которой имеется предохранительный клапан, стравливающий клапан и раздаточный клапан; фиг. 16 представляет собой схему модуля с косвенной передачей гидравлического давления, в которой имеется раздаточный клапан; фиг. 17 схематически изображает блок ограничения давления; фиг. 18 схематически представляет перспективную проекцию модуля с блоком ограничения давления и напорной камерой; фиг. 19 и 20 представляют собой схематические боковые проекции напорной камеры с шарнирным креплением; фиг. 21 представляет собой вид сзади другого варианта осуществления модульной системы розлива напитков, в которой присутствует магистраль промывочной жидкости; фиг. 22 представляет собой вид сзади другого варианта осуществления модульной системы розлива напитков без магистрали промывочной жидкости; фиг. 23 представляет собой фронтальную проекцию модульной системы розлива напитков; фиг. 24 а и 24b представляют фронтальную проекцию модуля модульной системы розлива напитков и увеличенное изображение раздаточного клапана.-7 016993 Сведения, подтверждающие возможность осуществления изобретения На фиг. 1 а схематически изображена система 8 розлива напитков с тремя раздаточными кранами 10,12 и 14. Каждый из раздаточных кранов 10, 12 и 14 приспособлен к выборочной раздаче напитков, т.е. пива, газированной воды, вина и т.п. Каждый из раздаточных кранов 10, 12 и 14 имеет жидкостную связь с соответствующей раздаточной магистралью 16, 18 и 20, которые, в свою очередь, сообщаются с соответствующим контейнером напитка, расположенным внутри напорной камеры 22, 24 и 26, через соответствующий раздаточный клапан 58, что более подробно показано на фиг. 5. В другом варианте, две или более раздаточные магистрали могут быть присоединены к одному раздаточному крану через, например,переключающий клапан, который на чертеже не показан, но который сам по себе хорошо известен из существующих технических решений. На фиг. 1b схематически изображены три модуля 28, 30, 32, каждый из которых содержит каркас с двумя параллельными боковыми стенками 60 и 60' и соответствующими параллельными верхней и нижней стенками 61, 61', показанными на фиг. 2-4, и напорную камеру 22, 24, 26. Внутри каждой напорной камеры 22, 24, 26 расположен контейнер напитка, что более подробно показано на фиг. 5. Напорные камеры 22, 24, 26 шарнирно закреплены в каждом из модулей 28, 30, 32 и их можно поворачивать вручную при помощи рукоятки 54. Вращение в модулях 28, 30, 32 может совершаться вокруг оси цапф, проходящей соответственно через левую и правую цапфы 50 и 52. На фиг. 1 в перспективной проекции видна только правая цапфа 52. Несколько модулей 28, 30, 32 собраны вместе, как показано на фиг. 1, чтобы образовалась система 8 розлива напитков, при этом верхние стенки модулей расположены,по существу, заподлицо/вровень или в одной плоскости. Модули 28, 30, 32 установлены на двух опорах 34 и 36, чем обеспечивается их надежное и устойчивое положение. Раздаточные магистрали 16, 18, 20 проходят через холодильную систему 38, которая обеспечивает соответствующую низкую температуру для напитков, разливаемых через раздаточные краны 10, 12, 14. Напорные камеры 22, 24, 26 принимают текучую среду под давлением от источника давления, например насоса, соединенного с резервуаром текучей среды под давлением (оба устройства на чертеже не показаны, но сами по себе хорошо известны из существующей техники). В предпочтительном варианте осуществления настоящего изобретения в качестве текучей среды под давлением (напорной жидкости) выступает либо воздух, либо вода. Напорные камеры 22, 24, 26 шарнирно закреплены в соответствующих модулях 28, 30, 32. Напорные камеры 22, 24, 26 показаны в положении, при котором напиток имеет возможность вытекать из контейнера напитка. Когда контейнер напитка становится пустым, оператор, например бармен или аналогичный работник, может нажать на кнопку 40, 42, 44 с лицевой стороны модуля 28, 30, 32. Как показано на фиг. 3, кнопка 40, 42, 44 функционально связана с раздаточным клапаном 58 таким образом, что когда кнопку 40, 42, 44 нажимают, раздаточный клапан 58 перекрывает подачу напитка из контейнера напитка,позволяя повернуть напорную камеру 22, 24, 26 и перевести ее, по существу, из вертикального положения, показанного на фиг. 1, по существу, в горизонтальное положение, показанное на фиг. 20, при котором может быть произведена замена контейнера напитка в напорной камере 22, 24, 26. Кроме того, при повороте напорной камеры из вертикального положения в горизонтальное положение автоматически приводится в действие предохранительный клапан 66, показанный на фиг. 3 и 11-16. Предохранительный клапан 66 прерывает подачу напорной жидкости в напорную камеру и снимает давление с напорной камеры, давая возможность напорной жидкости выходить наружу. При повороте напорной камеры из вертикального положения в горизонтальное положение происходит разделение раздаточного клапана 58 на нижнюю часть, закрепленную на нижней стенке 61, и верхнюю часть, закрепленную на напорной камере 22. Нижняя часть содержит соединительный корпус 92, а верхняя часть содержит шариковый клапан 76,как показано на фиг. 6, 7. Принцип работы раздаточного клапана 58 и предохранительного клапана 66 будет описан ниже соответственно согласно фиг. 2-4 и 5-10. Напорные камеры 22, 24, 26 изготовлены из полимерного материала, например пластмассы. Контейнер напитка, расположенный внутри напорной камеры 22, 24, 26, является контейнером деформируемого типа, т.е. под давлением контейнер сминается и, тем самым, происходит вытеснение или розлив напитка, содержащегося в контейнере, что будет более подробно описано ниже. На фиг. 2 схематически показан вид спереди модуля 28для применения в вышеописанной системе 8 розлива напитков, в которой имеется несколько подобных модулей 28, 30, 32, или, как вариант, для применения в качестве автономного модуля. Напорная камера 22 шарнирно закреплена в каркасе модуля 28. Каркас модуля 28 или каждого из модулей 28, 30, 32 образован парой противоположных боковых стенок 60, 60' и парой противоположных стенок 61, 61' верхней и нижней. На нижней стороне модуля 28,стенке 61' также находится впускное отверстие 46 напорной жидкости и выпускное отверстие 48 напорной жидкости, которые образуют соответственно соединитель первого типа и соединитель второго типа. Между впускным отверстием 46 и выпускным отверстием 48 напорной жидкости предусмотрен жидкостной канал 47, устанавливающий жидкостную связь между указанными впускным и выпускным отверстиями 46, 48. Впускное отверстие 46 напорной жидкости предназначено для соединения с источником давления, например насосом или компрессором, или с выпускным отверстием 48 напорной жидкости соседнего модуля 30, при этом указанное выпускное отверстие играет роль источника давления. Выпу-8 016993 скное отверстие 48 напорной жидкости содержит обратный клапан, который открывается при подключении выпускного отверстия 48 к впускному отверстию 46 последующего модуля 30, снабжая указанный модуль напорной жидкостью. Соответственно при отсоединении от впускного отверстия 46 следующего модуля выпускное отверстие 48 закрывается, чтобы предотвратить значительные утечки напорной жидкости через выпускное отверстие 48. Впускное отверстие 46 напорной жидкости также соединяется с предохранительным клапаном 66, который обеспечивает подачу напорной жидкости в напорную камеру 22, и таким образом образуется соединитель третьего типа. Как упоминалось выше, напорная камера 22 включает в себя рукоять 54, которая дает возможность оператору повернуть напорную камеру 22 и два газовых цилиндра 166 для удержания камеры в устойчивом горизонтальном положении. Прежде чем оператор сможет повернуть напорную камеру 22, необходимо привести в действие кнопку 40, поскольку кнопка 40 функционально связана с раздаточным клапаном 58. Когда кнопку 40 приводят в действие, раздаточный клапан 58 закрывается, так что напиток из контейнера напитка не поступает в раздаточную магистраль, которая доставляет напиток из контейнера напитка к раздаточному крану, показанному на фиг. 1. На фиг. 3 и 4 схематически показаны соответственно боковая и перспективная проекции модуля 28 фиг. 2. Полукруглый фланец 62, соединенный с напорной камерой 22, проходит через вырез в боковой стенке 60 модуля 28 (фиг. 3). Аналогично, на боковой стенке 60' (фиг. 4) предусмотрен фланец 62', однако, данный фланец представляет собой деталь, монолитно соединенную с боковой стенкой 60'. Фланец 62 образует полукруг, т.е. фланец круговой с вырезанной частью. Фланец 62 предназначен для контакта с предохранительным переключателем 64, который управляет предохранительным клапаном 66, который,в свою очередь, препятствует подаче напорной жидкости в напорную камеру 22, когда напорную камеру 22 поворачивают из вертикального в горизонтальное положение. Когда напорную камеру 22 поворачивают относительно несущего каркаса (60, 60', 61, 61') модуля 28, фланец 62 поворачивается, согласно фиг. 3, против часовой стрелки. Кнопка 40 управляет пневматическим клапаном 156, который, в свою очередь, управляет раздаточным клапаном 58 так, что, когда кнопку 40 нажимают, подача давления в раздаточный клапан 58 прерывается. Пневматический клапан 156 снабжается напорной жидкостью от предохранительного клапана 66. Принцип работы раздаточного клапана будет описан ниже, согласно фиг. 5-8. В некоторых вариантах осуществления присутствует дополнительный стравливающий клапан 130. Стравливающий клапан 130 используется для медленного снятия давления с напорной камеры 22 через ограничитель потока, когда происходит поворот напорной камеры 22. На фиг. 5 схематически в разрезе показан модуль 28 и напорная камера 22, где также показан шток 74, являющийся исполнительным элементом раздаточного клапана 58, который будет описан далее, согласно фиг. 6 и 7, и пара газовых цилиндров 166, служащих для поддержания напорной камеры в горизонтальном положении. Один конец каждого газового цилиндра соединен с каркасом (60, 60', 61, 61'), а другой конец соединен с напорной камерой. Внутри напорной камеры 22 размещается контейнер 68 напитка. Контейнер 68 напитка является контейнером деформируемого типа; это означает, что напорная жидкость поступает в пространство между внутренними стенками напорной камеры 22 и наружной стенкой контейнера 68 напитка. Напорная жидкость подается от предохранительного клапана и поступает в напорную камеру 22 через канал, который располагается внутри левой цапфы 50. В установившемся режиме напорная текучая среда (воздух или вода) подается в напорную камеру 22. Контейнер 68 напитка содержит отверстие 70, которое имеет жидкостную связь с раздаточным клапаном 59, и основание 86,окружающее отверстие 70 и служащее для уплотнения контейнера напитка и прижимной крышки 88,которая образует нижнюю сторону напорной камеры. Прижимную крышку 88 можно снимать, когда напорная камера 22 находится в горизонтальном положении, для замены контейнера 68 напитка. Основание 86 подробно показано на фиг. 8 В. Когда открывают раздаточный кран, напиток вытекает из контейнера 68 за счет давления, действующего на стенку контейнера 68 напитка со стороны напорной жидкости. Когда какое-то количество напитка будет выпущено, объем контейнера 68 сократится и часть стенки контейнера 68 напитка под действием приложенного давления будет смята. На фиг. 6 схематически в разрезе и в увеличенном виде показан раздаточный клапан 58, представленный на предыдущих чертежах. Раздаточный клапан 58 содержит шток 74, который находится внутри соединительного корпуса 92 и который предназначен для воздействия на шариковый затвор 76. В рассматриваемом варианте осуществления изобретения шариковый затвор 76 не является частью соединительного корпуса 92, а входит в состав контейнера 68 напитка. Шариковый затвор 76 помещается в основании 86. Раздаточный клапан 58 может принимать три рабочих положения, в число которых входит первое положение, противоположное второе положение и промежуточное положение. Ниже будет описано более подробно, что промежуточное положение - это положение, при котором происходит подача напитка, в то время как первое и второе положения представляют соответственно положение промывки и закрытое положение. Шариковый затвор 76 располагается в основании 86, в определенном промежутке между впускным сужением 78 и выпускным сужением 80. Оба сужения - впускное 78 и выпускное 80 - содержат отверстие или просвет, позволяющий напитку проходить из контейнера 68 через впускное и выпускное суже-9 016993 ния 78, 80, и далее через соединительный корпус 92 в направлении выпускного патрубка 82 для напитка. И впускное сужение 78, и выпускное сужение 80 образуют седла клапана, на которые может садиться шариковый затвор 76. Шариковый затвор 76 либо осуществляет уплотнение впускного сужения 78 или выпускного сужения 80, либо остается в промежуточном положении, показанном на фиг. 6, которое представляет собой положение для подачи напитка. В соединительном корпусе 92 размещается шток 74,при этом соединительный корпус 92 стыкуется с основанием 86. Соединительный корпус 92 крепится к нижней стенке (61' на фиг. 2 и 4) таким образом, что, когда напорную камеру 22 с контейнером 68 напитка откидывают или поворачивают в горизонтальное положение, как показано на фиг. 20, соединительный корпус 92, включая шток 74, остается на нижней стенке, а раздаточный клапан 58, включая шариковый затвор 76, остается с контейнером 68 напитка. Таким образом, шток 74 и соединительный корпус 92 могут быть изготовлены из жестких материалов, рассчитанных на длительное использование, например из металла. Когда напорная камера находится в вертикальном положении, фитинг 98 герметично заперт между основанием 86 и соединительным корпусом. Чтобы иметь возможность откинуть напорную камеру 22 в горизонтальное положение, производится сдвиг фитинга 98 вниз. Когда шток 74 находится в положении подачи напитка, т.е. согласно фиг. 6 в активном или промежуточном положении, напиток может проходить из контейнера 68, обтекая шариковый затвор 76, и далее выходить через выпускной патрубок 82 напитка. Выпускной патрубок 82 имеет жидкостную связь с раздаточной магистралью (см. фиг. 1). Вначале, когда устанавливают новый контейнер 68 напитка, основание 86 в зоне выпускного сужения 80 запечатано многослойной укупоривающей накладкой, как показано на фиг. 8 В. При установке контейнера 68 указанная многослойная укупоривающая накладка пробивается штоком 74. Это дает возможность выпускать напиток из контейнера 68. Когда соединительный корпус 92 и, тем самым, шток 74 отделяют от контейнера 68 напитка, напиток, показанный на чертеже условной штриховкой, оказывает давление на шариковый затвор 76, поджимая шариковый затвор 76 к выпускному сужению 80, чем определяется закрытое положение затвора, т.е. второе пассивное положение. Тем самым, обеспечивается герметичное закрывание контейнера 68напитка. На фиг. 6 шариковый затвор 76 расположен между верхним сужением 78 (седлом) и нижним сужением 80, что позволяет напитку проходить из контейнера 68, обтекая шариковый затвор 76, и далее выходить через выпускной патрубок 82 в раздаточную магистраль 16 (см. фиг. 1). Контейнер 68 напитка оснащен основанием 86, в котором размещается верхняя часть раздаточного клапана 58. Шариковый затвор 76, верхнее сужение 78 (седло) и выпускное сужение 80 входят в состав основания 86. Из положения подачи напитка, показанного на фиг. 6, шток 74 может быть смещен в сторону контейнера 68 или в сторону выпускного патрубка 82 для напитка. Пружина 84 поджимает шток 74 в направлении от контейнера 68 - к закрытому положению. За счет приложения соответствующего давления сжатого воздуха пружина 84 держит шток 74 в положении подачи напитка, показанном на фиг. 6. При приложении повышенного давления сжатого воздуха шток 74 перемещается в направлении контейнера 68 в положение промывки, которое описывается далее согласно фиг. 7. Сжатый воздух подается через пневматический клапан 156, который будет описан ниже согласно фиг. 14-16. На фиг. 7 схематически в разрезе в увеличенном виде показан тот же самый узел, что и на фиг. 6,причем раздаточный клапан 58 слегка повернут вокруг вертикальной оси, чтобы показать впускной патрубок 90 для промывочной жидкости, который не показан на фиг. 6, а шток 74 находится в положении промывки, а не в положении подачи напитка, которое показано на фиг. 6. Показано, что впускной патрубок 90 для промывочной жидкости расположен в соединительном корпусе 92. Впускной патрубок 90 для промывочной жидкости используется для осуществления промывки раздаточного клапана 58 и раздаточной магистрали 16 (см. фиг. 1). Промывочную жидкость можно вводить через впускной патрубок 90 и промывать пространство внутри раздаточного клапана 58. Когда шток 74 находится в положении промывки, шариковый затвор 76 приводится в контакт с впускным сужением 78 и поджимается к нему, за счет чего создается эффект уплотнения, и промывочная жидкость не попадает внутрь контейнера 68, что в противном случае приводило бы к загрязнению напитка, содержащегося в контейнере 68. Когда шток 74 находится в положении промывки, т.е., согласно фиг. 7, в первом положении, шариковый затвор 76 и верхнее сужение 78 (седло) образуют уплотнение, препятствующее проникновению промывочной жидкости в контейнер 68, однако, позволяющее промывочной жидкости промывать и ополаскивать раздаточный клапан 58 и раздаточную магистраль 16 (согласно фиг. 1 проходящую от раздаточного клапана 58 к раздаточному крану 10, 12, 14). Если открыть раздаточный кран 10, 12, 14, когда шток 74 находится в положении промывки, промывочная жидкость будет вытекать из раздаточного крана, промывая и ополаскивая раздаточный клапан 58, а также и раздаточную магистраль вместе с раздаточным краном (см. фиг. 1). Соединительный корпус 92 осуществляет взаимное соединение выпускного сужения 80 раздаточного клапана 58 и выпускного отверстия 82 для напитка. Впускной патрубок 90 для промывочной жид- 10016993 кости также прикреплен к соединительному корпусу 92, но в месте, которое находится ниже седла 96 клапана промывки. Когда шток 74 находится в положении промывки, соответствующий элемент 94 клапана промывки устанавливает жидкостную связь между впускным патрубком 90 промывочной жидкости и соединительным корпусом 92. Когда шток 74 смещен из положения промывки в положение подачи напитка или в закрытое положение, элемент 94 клапана промывки садится на седло 96 и прекращает жидкостную связь между соединительным корпусом 92 и впускным патрубком 90 промывочной жидкости. Это препятствует смешиванию напитка и промывочной жидкости, когда шток 74 находится в положении подачи напитка. После завершения процесса промывки, через впускной патрубок 90 для промывочной жидкости подают воду с целью ополаскивания раздаточного клапана и раздаточной магистрали, так чтобы при первой подаче напитка, совершаемой после промывки, вместе с напитком не были поданы остатки промывочной жидкости. На фиг. 8 А схематически представлен внешний вид соответствующего изобретению раздаточного клапана 58, содержащего впускной патрубок 90 промывочной жидкости и выпускной патрубок 82 для напитка. Фитинг 98 раздаточного клапана 58 предназначен для посадки в основание контейнера напитка, такого типа, какой показан на фиг. 6, 7 и соответствует вышеприведенному описанию, а также типу, показанному на фиг. 10, описание которого будет приведено ниже. Раздаточный клапан 58 также содержит крепежный фланец 100, выступающий радиально от раздаточного клапана 58. Крепежный фланец 100 может быть использован для крепления раздаточного клапана 58 к стенке модуля, как показано на фиг. 1. На фиг. 8 В схематически показано основание 86, предназначенное для установки на контейнер 68 такого типа, какой показан на фиг. 6, 7 и 10. Основание 86 содержит многослойную укупоривающую накладку 99. Кроме того, основание 86 содержит желоб 101, в который входит шейка контейнера 68 такого типа, какой показан на фиг. 6, 7 и 10. Шейка контейнера напитка входит в желоб 101 так, что создается эффект уплотнения, и напиток имеет возможность проходить только через отверстие в многослойной укупоривающей накладке 99. Когда контейнер 68 такого типа, какой показан на фиг. 6, 7 и 10, с основанием 86 в соответствии с вышеописанными чертежами устанавливают в напорную камеру, шток 74 раздаточного клапана 58 прокалывает многослойную укупоривающую накладку 99 и тем самым устанавливает жидкостную связь между полостью контейнера напитка и раздаточным клапаном 58. На фиг. 9 схематически изображен контейнер 68 такого типа, какой может быть использован в модульной системе розлива напитков. Контейнер 68 напитка представляет собой сжимаемый и/или сминаемый контейнер, подобный вышеописанным. Контейнер 68 напитка содержит раздаточную магистраль 16' для установления жидкостной связи с раздаточным краном системы розлива напитков, которая описана выше согласно фиг. 1. В процессе транспортировки раздаточная магистраль 16' свернута кольцами в основании 86' и может быть распущена, когда производится установка контейнера 68' напитка в напорную камеру, как было описано выше. Вышеописанный контейнер 68 напитка может использоваться без какого-либо раздаточного клапана 58. В этом случае, раздаточная магистраль 16' может быть утилизирована вместе с контейнером 68 напитка и заменена новой раздаточной магистралью 16' при установке нового контейнера 68 напитка. Этим устраняется необходимость очистки раздаточной магистрали 16'. На фиг. 10 схематически изображен контейнер 68 такого типа, какой может быть использован в вышеописанной модульной системе розлива напитков. Контейнер 68 напитка представляет собой сжимаемый и/или сминаемый контейнер, также подобный вышеописанным. Контейнер 68 напитка содержит основание 86, которое приспособлено для размещения в нем раздаточного клапана, как это было описано согласно, например, фиг. 8 А и другим чертежам. Раздаточный клапан 58 (не показан) садится на участок выпускного сужения 80. Шариковый затвор 76, описанный согласно фиг. 6, входит в состав основания 86. На фиг. 11 схематически изображен модуль с непосредственной передачей давления, т.е. давление напорной среды воздействует непосредственно на контейнер 68 напитка. Модуль содержит напорную камеру 22', в которой размещен контейнер 68 напитка. Контейнер 68 напитка представляет собой контейнер такого же типа, что и контейнер 68, показанный на фиг. 9. Система содержит предохранительный клапан 66, который соединяет напорную камеру с жидкостным каналом 47 или с атмосферой. Предохранительный клапан 66 обеспечивает, чтобы не происходила подача давления в контейнер 68 напитка, когда напорная камера 22 повернута по существу в горизонтальное положение, как это было описано в связи с ситуациями замены контейнера 68 напитка. Давление подается непосредственно в напорную камеру 22 с целью воздействия на контейнер 68 и подачи содержащегося в нем напитка. Когда требуется произвести замену контейнера 68, газ под давлением, например воздух, оставшийся в напорной камере 22, выпускается через предохранительный клапан 66, так чтобы контейнер 68 напитка можно было снять и заменить. Это выполняется автоматически при повороте напорной камеры 22. На фиг. 12 схематически изображен модуль с косвенной передачей давления, т.е. напорная среда,например воздух, подается в напорную камеру 22 в пространство между внутренней стенкой напорной- 11016993 камеры 22 и рубашкой 118, которая в предпочтительном случае представляет собой мембрану из пластика или резины. По мере того как давление нарастает и напиток выпускается из контейнера, происходит сминание рубашки 118 и контейнера 68. Контейнер 68 напитка соответствует типу, показанному на фиг. 9. Пластиковая или резиновая рубашка 118 располагается между контейнером 68 напитка и внутренней стенкой напорной камеры 22. Вдобавок к предохранительному клапану 66 в схеме присутствует стравливающий клапан 130. Стравливающий клапан соединяет пространство между рубашкой 118 и контейнером 68 с атмосферой,когда напорная камера 22 находится в вертикальном положении. Когда требуется произвести замену контейнера 68 напитка и напорную камеру переводят в горизонтальное положение, предохранительный клапан 66 переводится из своего первого положения подключения к жидкостной магистрали 47 во второе положение, при котором газ, оставшийся между внутренней стенкой напорной камеры 22 и рубашкой 118, направляется через стравливающий клапан 130 в объем между рубашкой 118 и контейнером 68 напитка. Одновременно, стравливающий клапан через ограничитель 131 потока соединяет с атмосферой как пространство между внутренней стенкой напорной камеры 22 и рубашкой 118, так и пространство между рубашкой и контейнером напитка. Ограничитель 131 потока позволяет стравливать давление медленно. Между стравливающим клапаном и напорной камерой 22 может быть дополнительно предусмотрен управляемый ограничитель 131' потока. Чтобы заставить рубашку 118 вернуться в первоначальное положение к внутренней стенке напорной камеры 22, обычно достаточно просто выпустить газ или откачать его. На фиг. 13 схематически изображен модуль с косвенной передачей давления. Контейнер 68 напитка размещен в напорной камере 22. Контейнер 68 напитка соответствует типу, показанному на фиг. 9. Пластиковая или резиновая рубашка 118 располагается между внутренней стенкой напорной камеры 22 и контейнером 68 напитка. Жидкость под давлением, например вода или желательно жидкий хладагент, подается в напорную камеру 22 в пространство между внутренней стенкой напорной камеры 22 и пластиковой рубашкой 118. По мере того как давление нарастает и напиток выпускается из контейнера, происходит сминание рубашки 118 и контейнера 68. Жидкость подается из резервуара 139. Гидравлический впускной насос 134 используется для подачи жидкости под давлением из резервуара 139 через предохранительный клапан 66 в напорную камеру 22, а гидравлический выпускной насос 132 используется для транспортирования жидкости из напорной камеры 22 через предохранительный клапан 66 обратно в резервуар 139. Когда напорная камера 22 приведена в вертикальное положение, предохранительный клапан 66 дает возможность жидкости под давлением проходить от гидравлического впускного насоса 134 в напорную камеру. Когда напорная камера 22 переведена из вертикального в горизонтальное положение, предохранительный клапан 66 вместо этого позволяет перекачивать жидкость под давлением обратно в резервуар 139. Помимо предохранительного клапана 66, служащего для подачи жидкости под давлением в напорную камеру 22, в системе присутствует управляющий клапан 141 переменного расхода и возвратная линия 140, позволяющие жидкости под давлением двигаться из напорной камеры 22 в резервуар 139. Управляющий клапан 141 переменного расхода может быть настроен, например, на конкретный расход или давление в зависимости от максимального подаваемого давления. Как говорилось выше, в системе может быть использовано устройство ограничения давления, которое может ограничивать давление,прикладываемое к напорной камере 22 на уровне, например, 3 бар; управляющий клапан 141 переменного расхода может тогда быть настроен на давление, например, 2,5 бар, и жидкость под давлением сможет протекать через напорную камеру 22, охлаждая напиток в контейнере 68. В определенном варианте осуществления изобретения система розлива напитков может содержать отдельный резервуар 139 и отдельные гидравлические насосы 132, 134. Гидравлические насосы могут приводиться в действие сжатым воздухом, подаваемым из тракта напорной среды модуля, согласно фиг. 11, 12. В другом варианте осуществления используются общий резервуар 139 и общие подающие насосы 132, 134. При этом потребуется общая гидравлическая впускная магистраль, общая гидравлическая выпускная магистраль и общая возвратная линия, которые должны быть собраны вместе модульным способом, аналогично жидкостному тракту, упомянутому в предыдущих вариантах осуществления. На фиг. 14-16 изображены варианты осуществления напорных камер 22 со структурами, в большой степени идентичными структурам, представленным соответственно на фиг. 11-13, однако в отличие от трех предыдущих вариантов осуществления в данных трех вариантах используется раздаточный клапан 58, описанный ранее согласно фиг. 5-8. В вариантах осуществления, представленных на фиг. 14-16, используются модули, аналогичные изображенным на фиг. 10. Раздаточный клапан 58 управляется пневматическим клапаном 156 и функционирует так, как было описано ранее согласно фиг. 5-8. Пневматический клапан 156 находится под давлением, когда напорная камера находится в вертикальном положении, при этом предохранительный клапан будет подавать напорную жидкость. Когда кнопка 40, показанная на фиг. 1-4, нажата и установлена в первое положение, в раздаточный клапан подается низкое давление, чтобы раздаточный клапан занял положение подачи напитка. Когда кнопка 40, показанная на фиг. 1-4, нажата и установлена во вто- 12016993 рое положение, в раздаточный клапан подается высокое давление, чтобы раздаточный клапан занял положение промывки. Когда напорная камера находится в горизонтальном положении, пневматический клапан 156 соединен с атмосферой через предохранительный клапан, и поэтому раздаточный клапан принимает закрытое положение. На фиг. 17 схематически показан блок 158 ограничения давления. Блок 158 ограничения давления содержит панель 160 для монтажа блока ограничения давления 158 на боковой стороне модуля такого типа, какой был описан согласно фиг. 1-5, и предназначенного для размещения напорной камеры такого типа, какой был описан согласно фиг. 1-5 и 11-16. Блок 158 ограничения давления содержит собственно ограничитель давления жидкости, который рассчитан на установку между источником давления и приемником давления, например впускным патрубком для напорной жидкости модуля, содержащего напорную камеру и соответствующего фиг. 1-5,для ограничения уровня давления в напорной камере. Предельное давление в одном из вариантов осуществления настоящего изобретения задано равным 3 бар. Можно задавать различные значения предельного давления в зависимости от типа напорной камеры. Предполагается, что некоторые типы напорных камер могут выдерживать более высокие давления, чем другие, поэтому предельное значение может меняться. Блок 158 ограничения давления включает в себя первый соединитель 161 для подключения к источнику напорной жидкости, например насосу, и к жидкостной магистрали, и второй соединитель 162. Второй соединитель 162 предназначен для установления соединения с впускным отверстием для напорной жидкости модуля, либо с прямой, либо с косвенной передачей давления, например, через трубку или канал. Панель 160 содержит монтажные отверстия 164 для крепления панели 160 к боковой стенке модуля. На фиг. 18 в перспективной проекции схематически показан блок 158 ограничения давления фиг. 17, прикрепленный к модулю 28. Когда блок 158 ограничения давления крепят к боковой стенке 60 модуля 28, то устанавливают и жидкостную связь между блоком 158 ограничения давления и напорной камерой 22, так что давление, подаваемое на вход 46 модуля 28 и любые последующие модули, образующие систему розлива напитков, ограничено заданным максимальным значением. Как упоминалось выше, предпочтительный уровень ограничения составляет 3 бар. Несколько модулей таких, какие показаны на фиг. 2-5, могут быть собраны вместе с блоком 158 ограничения давления, показанным на фиг. 17, и образована система розлива напитков для раздачи напитков простым и надежным способом. На фиг. 19 и 20 на боковых проекциях схематически показано шарнирное крепление напорной камеры 22 при помощи цапф на задней стенке 60" каркаса модуля 28. Напорная камера 22 включает в себя деформируемый контейнер 68 напитка. Напорная камера 22 крепится к задней стенке 60" модуля 28 посредством левой цапфы 50 и правой цапфы 52, подшипники которых закреплены перпендикулярно задней стенке 60". Пара газовых цилиндров 166 закреплена шарнирно и соединяет напорную камеру 22 с задней стенкой 60", давая возможность напорной камере 22 оставаться в горизонтальном положении (см. фиг. 20). На фиг. 19 напорная камера 22 показана в вертикальном положении, при котором может осуществляться подача напитка, содержащегося в контейнере 68. Следует заметить, что вариант осуществления, представленный на фиг. 19, 20, может являться составной частью ранее описанных модулей 28 или, как вариант, может образовывать настенный модуль. В предпочтительном варианте настенный модуль используется совместно с соответствующей системой реек, монтируемых на стене, где устанавливается модуль, и в сочетании с другими настенными модулями, образуя модульную систему розлива напитков. На фиг. 21 изображен другой вариант осуществления модульной системы 8' розлива напитков для использования совместно с раздаточным клапаном 58, показанным на фиг. 6, 7. Модульная система 8' розлива напитков содержит три модуля 28', 30', 32', каждый из которых смонтирован на нижней стенке 61'" и задней стенке 60'", которые образуют раму 60'", 61'". Нижняя стенка 61'" лежит на балках, образующих опору 34', 36'. Три модуля 28', 30', 32' смонтированы друг за другом на указанной опоре. Каждый из модулей 28', 30', 32' содержит раздаточную магистраль 16', 18', 20', промывочную магистраль 174 и жидкостной канал 47'. Раздаточная магистраль 16', 18', 20', промывочная магистраль 174 и жидкостной канал 47' смонтированы вблизи нижней стенки 61" каждого модуля. Каждый модуль 28', 30',32' для вышеперечисленных магистралей 16', 18', 20', 174, 47' содержит впускной патрубок, образующий соединитель первого типа, выпускной патрубок, образующий соединитель второго типа, и патрубок ответвления, образующий соединитель третьего типа. Патрубок ответвления ведет к раздаточному клапану каждого модуля. Выпускные патрубки первого модуля 28' напрямую соединяются с впускными патрубками второго модуля 30', а выпускные патрубки второго модуля 30' напрямую соединяются с впускными патрубками третьего модуля 32'. Промывочная магистраль 174 первого модуля 28' соединяется с контейнером 170 промывочной жидкости и заполняется промывочной жидкостью через впускной патрубок 176 промывочной магистрали. Источник 172 давления осуществляет наддув контейнера 170 промывочной жидкости, давая возмож- 13016993 ность последней поступать из контейнера 170 в первый модуль 28'. Промывочная магистраль 174 соединяется с впускным патрубком 90 промывочной жидкости раздаточного клапана 58, как показано на фиг. 7. Впускной патрубок промывочной магистрали далее через промывочную магистраль 174 соединяется с выпускным патрубком 178 промывочной магистрали, который соединяется с впускным патрубком 176 промывочной магистрали следующего модуля 30'. Выпускной патрубок 178 промывочной магистрали последнего модуля 32' оставлен неприсоединенным и содержит обратный клапан, предотвращающий утечку промывочной жидкости. Жидкостной канал 47' первого модуля 28' соединен непосредственно с источником 172 давления через впускной патрубок 46' для напорной жидкости. Жидкостной канал 47' соединен с напорной камерой 22' через предохранительный клапан (не показан). Жидкостной канал 47' через выпускной патрубок 48' для напорной жидкости соединен с впускным патрубком 46' напорной жидкости следующего модуля 30'. Жидкостной канал 47' может также обеспечивать давление для привода клапана 58, показанного на фиг. 6, 7. Выпускной патрубок 48' напорной жидкости последнего модуля 32' оставлен неприсоединенным, но содержит обратный клапан, предотвращающий утечку напорной жидкости. Впускной патрубок 180 раздаточной магистрали первого модуля 28' оставлен неприсоединенным,однако снабжен обратным клапаном, предотвращающим истечение напитка через впускной патрубок 180 раздаточной магистрали первого модуля 28'. Впускной патрубок 180 раздаточной магистрали первого модуля 28' соединен с раздаточной магистралью 16', которая соединена с раздаточной магистралью 18' следующего модуля 30' через выпускной патрубок 182 раздаточной магистрали модуля 28' и впускной патрубок 180 раздаточной магистрали модуля 30'. Раздаточная магистраль 18' аналогичным образом соединена с раздаточной магистралью 20' третьего модуля 32'. Выпускной патрубок 182 раздаточной магистрали 20' третьего модуля 28' соединен через холодильную систему 38' с блоком кранов, которые показаны на фиг. 1 и обозначены индексами 10, 12, 14. Каждая раздаточная магистраль 16', 18', 20' присоединена к выпускному патрубку 82 раздаточного клапана 58, показанного на фиг. 6, 7. На фиг. 22 представлен еще один вариант осуществления модульной системы 8" розлива напитков,аналогичной предыдущему варианту осуществления, описанному согласно фиг. 21. Однако в системе 8" розлива напитков отсутствует резервуар промывочной жидкости и соответствующая магистраль, и, следовательно, данная система рассчитана на использование с раздаточным клапаном без впускного патрубка для промывочной жидкости. Фиг. 23 представляет собой вид спереди системы 8' розлива напитков, отвечающей фиг. 1. На фиг. 24 А представлена фронтальная проекция модуля 28' системы 8' розлива напитков. На фиг. 24 В в увеличенном виде показан раздаточный клапан 58, соответствующий раздаточному клапану, описанному согласно фиг. 6, 7. В описании изобретения в качестве напорной среды (напорной жидкости) упоминались либо воздух, либо вода, однако могут быть использованы и другие подходящие текучие среды. Согласно описанию напорная камера изготовляется из пластика или полимерного материала, однако для специалистов в данной области должно быть понятно, что могут быть использованы и другие подходящие материалы, например металлические материалы, такие как сталь или даже легкие металлические материалы, такие как алюминий. Стенки (60, 60', 61, 61', 60", 60'", 61'), образующие каркас, могут быть изготовлены из пластмассы,или металлического материала, или же из любого другого подходящего материала. Специалистами в данной области могут рассматриваться и другие варианты конструкции упомянутых компонентов и материалов, не выходящие за границы идеи и объема изобретения.- 14016993 Перечень составных частей с позиционными номерами. В вышеприведенном описании и на чертежах индекс (') указывает на другой вариант осуществления той же составной части. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Модуль (28) для модульной системы (8) розлива напитков, включающей несколько модулей (28),содержащий каркас (60, 60', 61, 61'), определяющий наружную границу и пространство внутри указанной наружной границы; напорную камеру (22) для размещения контейнера (68) для напитка, установленную в указанном пространстве; соединитель (46) первого типа и соединитель (48) второго типа, расположенные на указанной наружной границе, жидкостной канал (47), устанавливающий жидкостную связь между соединителем (46) первого типа и соединителем (48) второго типа, причем соединитель (46) первого типа выполнен с возможностью присоединения к соединителю (48) второго типа, при этом соединитель (46) первого типа предназначен для приема напорной текучей среды от источника напорной текучей среды, а соединитель(48) второго типа предназначен для передачи напорной текучей среды к соединителю (46) первого типа соседнего модуля; соединитель (66) третьего типа, имеющий жидкостную связь с соединителем (46) первого типа и подающий напорную текучую среду к напорной камере (22). 2. Модуль по п.1, отличающийся тем, что- 15016993 каркас содержит первую боковую стенку (60) и параллельную ей вторую боковую стенку (60'), при этом каждая боковая стенка (60, 60') определяет верхний край и соответствующий нижний край; параллельные боковые стенки (60, 60') соединены между собой двумя параллельными торцовыми стенками (61, 61'), которые связывают между собой соответственно верхний край первой боковой стенки(60) с верхним краем второй боковой стенки (60') и нижний край первой боковой стенки (60) с нижним краем второй боковой стенки (60'), при этом две параллельные боковые стенки (60, 60') и две параллельные торцовые стенки (61, 61') определяют указанную наружную границу и соответствующую внутреннюю границу; соединитель (66) третьего типа расположен на внутренней границе. 3. Модуль по п.1, отличающийся тем, что каркас содержит боковую стенку, или заднюю стенку (60), и нижнюю торцовую стенку (61'), расположенную перпендикулярно указанной боковой или задней стенке,боковая или задняя стенка (60) определяет верхний край и соответствующий нижний край, а нижняя торцовая стенка определяет ближний край и дальний край,нижний край указанной боковой или задней стенки (60) соединен с ближним краем нижней торцовой стенки (61'),указанная торцовая стенка определяет ближний край и дальний край, а боковая или задняя стенка(60) с торцовой стенкой (61') определяют указанную наружную границу и соответствующую внутреннюю границу, при этом между боковой или задней стенкой (60) и нижней торцовой стенкой образовано пространство, а соединитель (66) третьего типа расположен на указанной внутренней границе. 4. Модуль по одному из пп.1-3, отличающийся тем, что соединитель (66) третьего типа дополнительно имеет жидкостную связь с соединителем (48) второго типа. 5. Модуль по одному из пп.2-4, отличающийся тем, что боковые стенки (60, 60') и/или две параллельные верхняя и нижняя стенки (61, 61') или указанная боковая стенка (60) и/или нижняя стенка (61') выполнены из пластмассы, или полимерного материала, или другого коррозионно-стойкого материала,такого как нержавеющая сталь. 6. Модуль по одному из пп.1-5, отличающийся тем, что контейнер (68) напитка выполнен с возможностью замены. 7. Модульная система (8) розлива напитков, содержащая несколько модулей (28, 30, 32), причем каждый из модулей (28, 30, 32) содержит каркас (60, 60', 61, 61'), определяющий наружную границу и пространство внутри указанной наружной границы; напорную камеру (22) для размещения контейнера (68) для напитка, установленную в указанном пространстве; соединитель (46) первого типа и соединитель (48) второго типа, расположенные на указанной наружной границе, жидкостной канал (47), устанавливающий жидкостную связь между соединителем (46) первого типа и соединителем (48) второго типа, причем соединитель (46) первого типа выполнен с возможностью присоединения к соединителю (48) второго типа, при этом соединитель (46) первого типа предназначен для приема напорной текучей среды от источника напорной текучей среды, а соединитель(48) второго типа предназначен для передачи напорной текучей среды к соединителю (46) первого типа соседнего модуля (30); соединитель (66) третьего типа, имеющий жидкостную связь с соединителем (46) первого типа и подающий напорную текучую среду к напорной камере (22); канал (47) передачи давления, проходящий от первого модуля (28) через каждый из указанных модулей (28, 30, 32),при этом указанная система розлива напитков дополнительно содержит источник давления, имеющий жидкостную связь с первым модулем (28) из указанных модулей (28, 30, 32) через соединитель (46) первого типа первого модуля (28) и выполненный с возможностью подачи напорной текучей среды к первому модулю (28). 8. Система по п.7, отличающаяся тем, что каркас (60, 60', 61, 61') содержит первую боковую стенку(60) и параллельную ей вторую боковую стенку (60'),при этом каждая боковая стенка (60, 60') определяет верхний край и соответствующий нижний край, причем параллельные боковые стенки (60, 60') соединены между собой двумя параллельными торцовыми стенками (61, 61'), которые связывают между собой соответственно верхний край и нижний край первой боковой стенки (60) и верхний край и нижний край второй боковой стенки (60'), при этом две параллельные боковые стенки (60, 60') и две параллельные торцовые стенки (61, 61') определяют указанную наружную границу и соответствующую внутреннюю границу, а соединитель (66) третьего типа расположен на внутренней границе. 9. Система по п.7, отличающаяся тем, что каркас содержит боковую стенку, или заднюю стенку (60), и нижнюю торцовую стенку (61'), расположенную перпендикулярно указанной боковой или задней стенке;- 16016993 боковая или задняя стенка (60) определяет верхний край и соответствующий нижний край, а нижняя торцовая стенка определяет ближний край и дальний край; нижний край указанной боковой или задней стенки (60) соединен с ближним краем нижней торцовой стенки (61'); указанная торцовая стенка определяет ближний край и дальний край, а боковая или задняя стенка(60) с торцовой стенкой (61') определяют указанную наружную границу и соответствующую внутреннюю границу, при этом между указанной боковой или задней стенкой (60) и нижней торцовой стенкой образовано пространство, а соединитель (66) третьего типа расположен на указанной внутренней границе. 10. Система по одному из пп.7-9, отличающаяся тем, что указанная напорная текучая среда представляет собой газ или жидкость. 11. Система по п.10, отличающаяся тем, что указанная напорная текучая среда представляет собой воздух или воду. 12. Система по одному из пп.7-11, отличающаяся тем, что модули (28, 30, 32) установлены так, что их верхние наружные границы расположены, по существу, вровень друг с другом и/или в одной плоскости и/или параллельно друг другу. 13. Система по одному из пп.7-12, отличающаяся тем, что модули (28, 30, 32) соединены так, что давление передается от источника давления к первому модулю (28) через соединитель (46) первого типа,при этом напорная текучая среда через соединитель (48) второго типа первого модуля (28) передается на соседний модуль (30) через его соединитель (46) первого типа. 14. Система по одному из пп.7-13, отличающаяся тем, что напорная камера (22) изготовлена из пластмассы или полимерного материала. 15. Система по одному из пп.7-14, отличающаяся тем, что указанный контейнер (68) представляет собой эластичный мешок, выполненный с возможностью его сжатия посредством напорной текучей среды, что приводит к вытеснению из мешка содержащейся в нем жидкости. 16. Система по одному из пп.7-15, отличающаяся тем, что указанная напорная текучая среда дополнительно используется в качестве хладагента для охлаждения напитка в контейнере (68). 17. Система по одному из пп.7-16, отличающаяся тем, что дополнительно содержит раздаточную магистраль (16), имеющую жидкостную связь с контейнером (68) для напитка, при этом указанная раздаточная магистраль (16) имеет жидкостную связь с блоком (10) раздачи для выборочной раздачи жидкости. 18. Система по одному из пп.7-17, отличающаяся тем, что дополнительно содержит раздаточную магистраль для каждого из контейнеров для напитка, при этом указанная раздаточная магистраль имеет жидкостную связь с соответствующим контейнером для напитка, и каждая из раздаточных магистралей имеет жидкостную связь с соответствующим блоком раздачи для выборочной раздачи напитка. 19. Система по одному из пп.7-18, отличающаяся тем, что напорная камера (22) шарнирно закреплена в указанном каркасе (60, 60', 61, 61'), причем напорная камера (22) выполнена с возможностью ее перевода из первого состояния во второе состояние, при этом первое состояние является состоянием подачи напитка, в котором напорная камера расположена, по существу, вертикально и имеет жидкостную связь с третьим соединителем (66), а второе состояние является состоянием, в котором напорная камера занимает, по существу, горизонтальное положение. 20. Система по п.19, отличающаяся тем, что напорная камера (22) выполнена с возможностью приведения в действие переключателя, управляющего клапаном, расположенным у третьего соединителя(66), так что, когда напорная камера (22) находится в первом состоянии, указанный клапан открыт, а когда напорная камера (22) выведена из первого состояния, указанный клапан закрыт. 21. Система по одному из пп.7-20, отличающаяся тем, что контейнер (68) для напитка может быть установлен в напорной камере (22) посредством его поворота. 22. Система по одному из пп.7-21, отличающаяся тем, что напорная камера (22) включает в себя резиновую или пластиковую мембрану (118), расположенную между внутренней стенкой напорной камеры(22) и контейнером (68) для напитка, так что при воздействии напорной текучей среды на указанную резиновую или пластиковую мембрану (118) происходит передача давления на поверхность контейнера(68) для напитка. 23. Система по одному из пп.7-22, отличающаяся тем, что указанное давление, создаваемое напорной текучей средой, ограничено определенной максимальной величиной, например, равной 3 бар. 24. Система по одному из пп.7-23, отличающаяся тем, что канал (47) передачи давления и/или раздаточная магистраль (16) связывают все модули (28) в виде последовательного соединения, или в виде параллельного соединения, или в виде матричного соединения. 25. Блок (158) ограничения давления для использования в модуле (28), охарактеризованном в одном из пп.1-6, или в системе (8) розлива напитков, охарактеризованной в одном из пп.7-24, содержащий первый соединитель (161), имеющий жидкостную связь со вторым соединителем (162), причем первый соединитель (161) предназначен для приема напорной текучей среды, а второй соединитель (162) предназначен для связи с соединителем (46) первого типа модуля (28), и- 17016993 регулятор давления, установленный между первым соединителем (161) и вторым соединителем(162) для ограничения давления, подаваемого от первого соединителя (161) ко второму соединителю(162). 26. Блок по п.25, отличающийся тем, что выполнен с возможностью установки на одной из параллельных боковых стенок (60) модуля (28). 27. Раздаточный клапан (58) для использования совместно с контейнером (68) для напитка, входящим в состав напорной камеры (22) системы (8) розлива напитков по одному из пп.1-22, содержащий тело клапана, в котором образовано впускное сужение (78), имеющее жидкостную связь с выпускным отверстием (70) контейнера (68) для напитка, причем в указанном теле клапана образовано выпускное сужение (80), расположенное напротив впускного сужения (78), и образован канал, соединяющий между собой впускное и выпускное сужения (78, 80), при этом указанный канал имеет поперечный размер, больший, чем размер впускного и выпускного сужений (78, 80); подвижный элемент (76) затвора, помещенный внутри указанного тела клапана и имеющий поперечный размер, меньший, чем размер указанного канала, но больший, чем размер впускного и выпускного сужений (78, 80); исполнительный элемент (74) для перемещения указанного элемента (76) затвора между тремя определенными положениями внутри тела клапана, причем указанные положения определены как первое и второе положения, в которых элемент (76) затвора находится в контакте, соответственно, с впускным и выпускным сужением (78, 80) для прерывания жидкостной связи между впускным и выпускным сужениями (78, 80), и промежуточное, третье, положение, в котором элемент (76) затвора находится между впускным и выпускным сужениями (78, 80) для установления жидкостной связи между впускным и выпускным сужениями (78, 80). 28. Раздаточный клапан по п.27, отличающийся тем, что указанное выпускное отверстие (70) для напитка расположено в нижней части контейнера (68) для напитка, когда последний установлен в напорную камеру (22). 29. Раздаточный клапан по п.28, отличающийся тем, что элемент (76) затвора выполнен с возможностью перемещения из второго положения в промежуточное положение и из промежуточного положения в первое положение за счет силы, прикладываемой со стороны исполнительного элемента (74), а в противоположном направлении - за счет силы тяжести. 30. Раздаточный клапан по п.27, отличающийся тем, что указанное выпускное отверстие (70) для напитка расположено в верхней части контейнера (68) для напитка, когда последний установлен в напорную камеру (22), при этом отверстие (70) для напитка предпочтительно снабжено вертикальной трубкой, доходящей до дна контейнера (68). 31. Раздаточный клапан по п.30, отличающийся тем, что перемещение элемента (76) затвора из второго положения в промежуточное положение и из промежуточного положения в первое положение осуществляется за счет усилия пружины, а в противоположном направлении - за счет указанного исполнительного элемента (74). 32. Раздаточный клапан по одному из пп.27-31, отличающийся тем, что указанный исполнительный элемент (74) выполнен в виде поршня или штока. 33. Раздаточный клапан по одному из пп.27-32, отличающийся тем, что указанный элемент (76) затвора выполнен в виде шарикового затвора. 34. Раздаточный клапан по одному из пп.27-33, отличающийся тем, что привод указанного исполнительного элемента (74) выполнен в виде пневматической системы, и/или пружины, и/или электромеханической системы. 35. Раздаточный клапан по одному из пп.27-34, отличающийся тем, что выпускное сужение (80) имеет жидкостную связь с раздаточной магистралью (16) и раздаточным краном (10) системы (8) розлива напитков по одному из пп.1-22. 36. Раздаточный клапан по одному из пп.27-35, отличающийся тем, что дополнительно содержит соединительный корпус (92), имеющий жидкостную связь с выпускным сужением (80), причем указанный соединительный корпус содержит выпускной патрубок (82) для напитка, впускной патрубок (90) промывочной жидкости и затвор (94) промывки, при этом затвор (94) промывки связан с исполнительным элементом (74) с целью установления открытого положения, при котором исполнительный элемент (74) находится в первом положении, а затвор (94) промывки устанавливает жидкостную связь между впускным патрубком (90) промывочной жидкости и соединительным корпусом (92), и далее - с выпускным патрубком (82) для напитка, а также каналом тела клапана, и закрытого положения, при котором указанный исполнительный элемент находится либо в промежуточном, либо во втором положении, а затвор (94) промывки прекращает жидкостную связь между соединительным корпусом (92) и впускным патрубком (90) промывочной жидкости. 37. Раздаточный клапан по п.36, отличающийся тем, что выпускной патрубок (82) для напитка имеет жидкостную связь с раздаточной магистралью (16) и раздаточным краном (10) системы (8) розлива- 18016993 напитков по одному из пп.1-21, а указанный впускной патрубок (90) промывочной жидкости имеет жидкостную связь с контейнером промывочной жидкости для подачи промывочной жидкости к соединительному корпусу (92). 38. Раздаточный клапан по одному из пп.36, 37, отличающийся тем, что соединительный корпус(92) выполнен разъемным, при этом его верхняя часть связана с контейнером (68) для напитка, а нижняя часть связана с выпускным патрубком (82) для напитка и впускным патрубком (90) промывочной жидкости, причем исполнительный элемент (74) и затвор (94) промывки размещены в указанной нижней части.
