Устройство и способ неинвазивной обработки кожной ткани

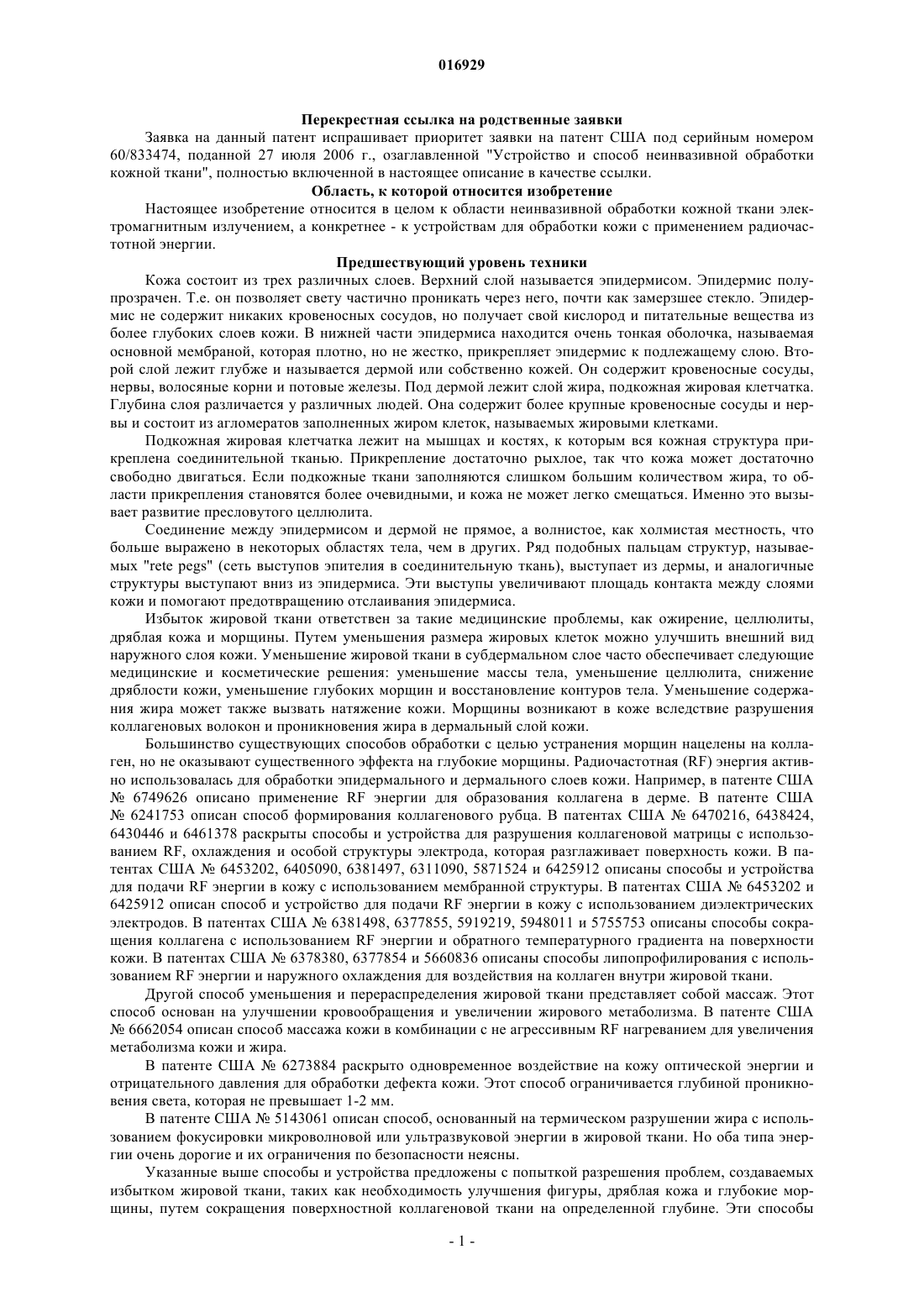

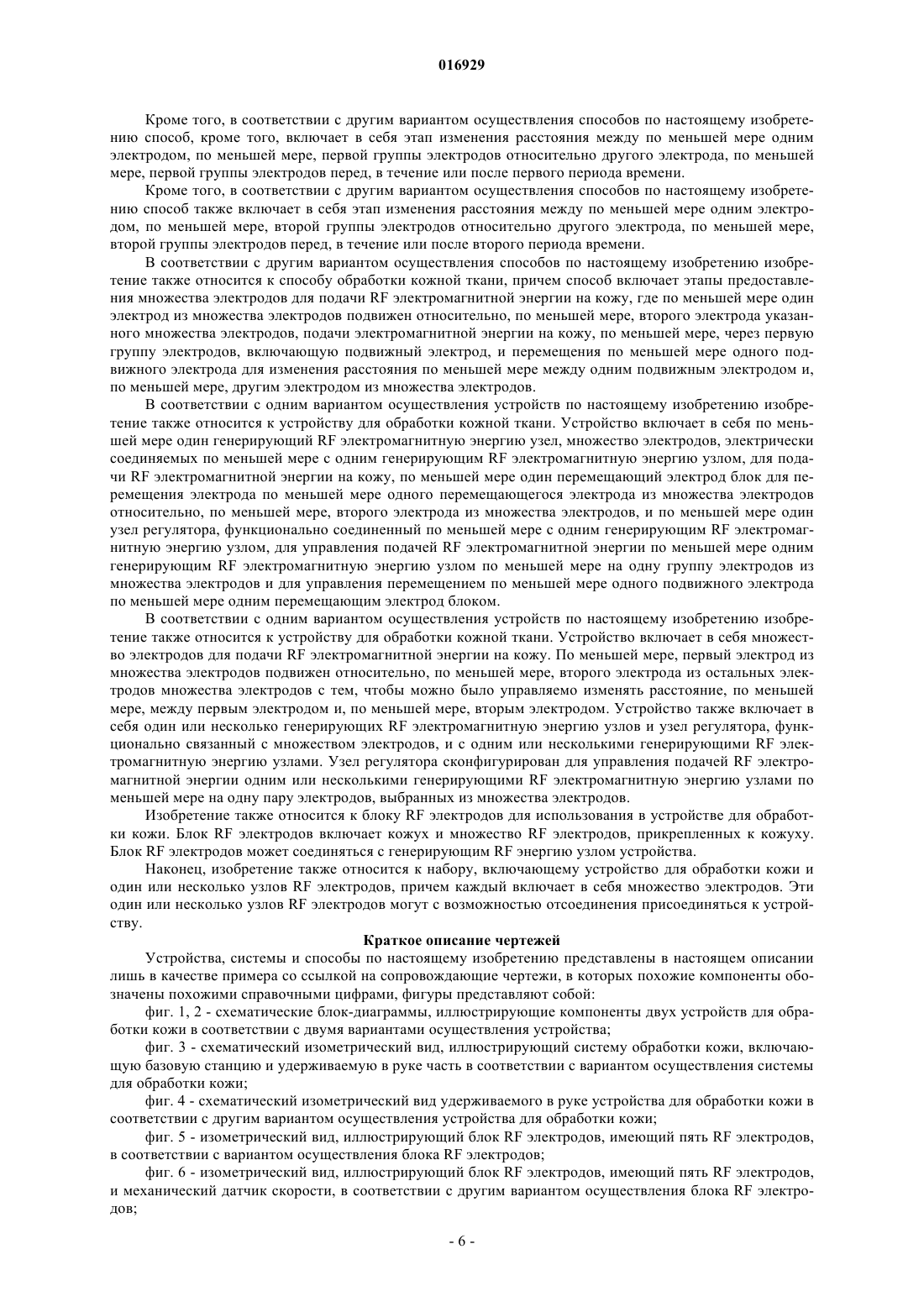

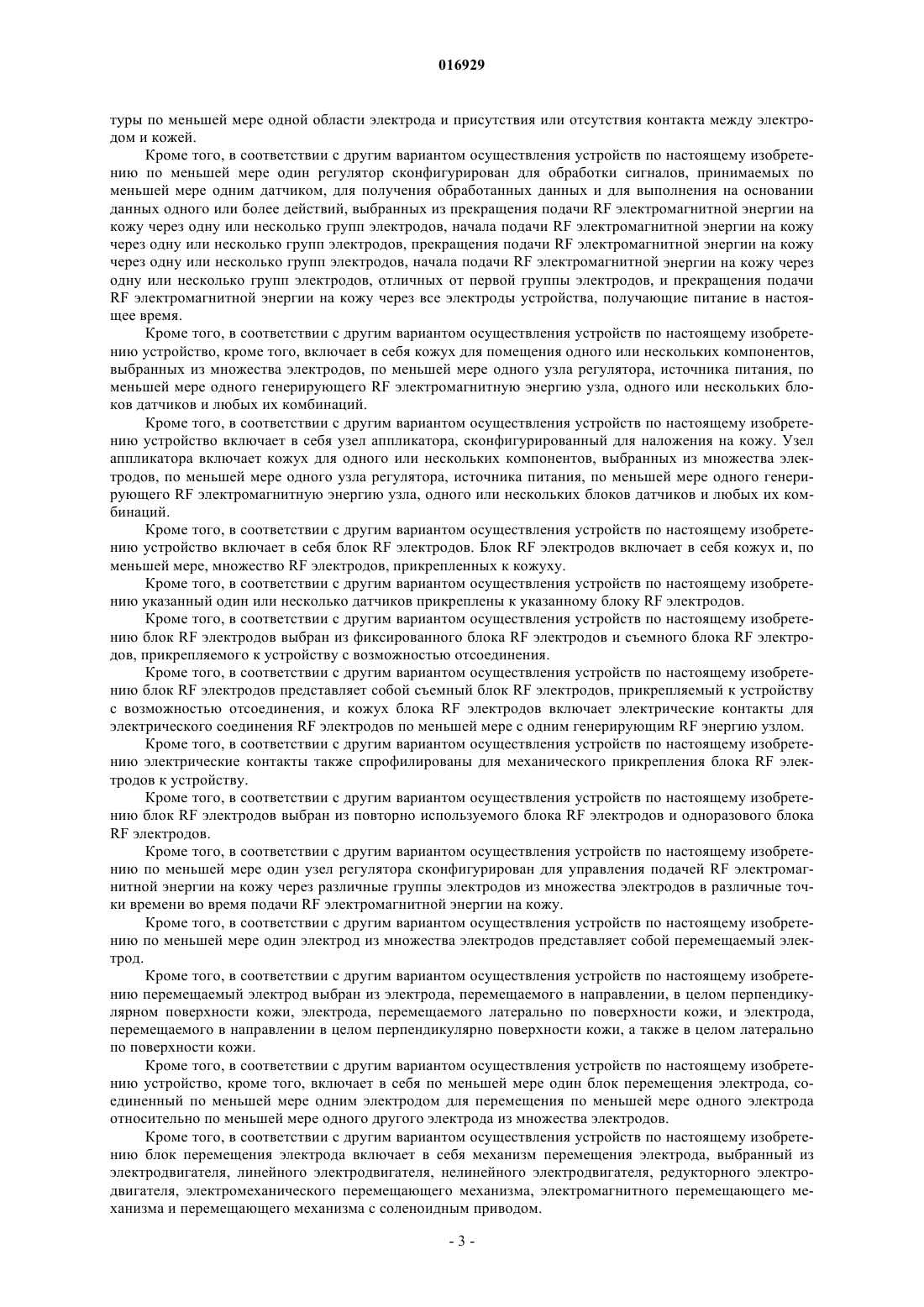

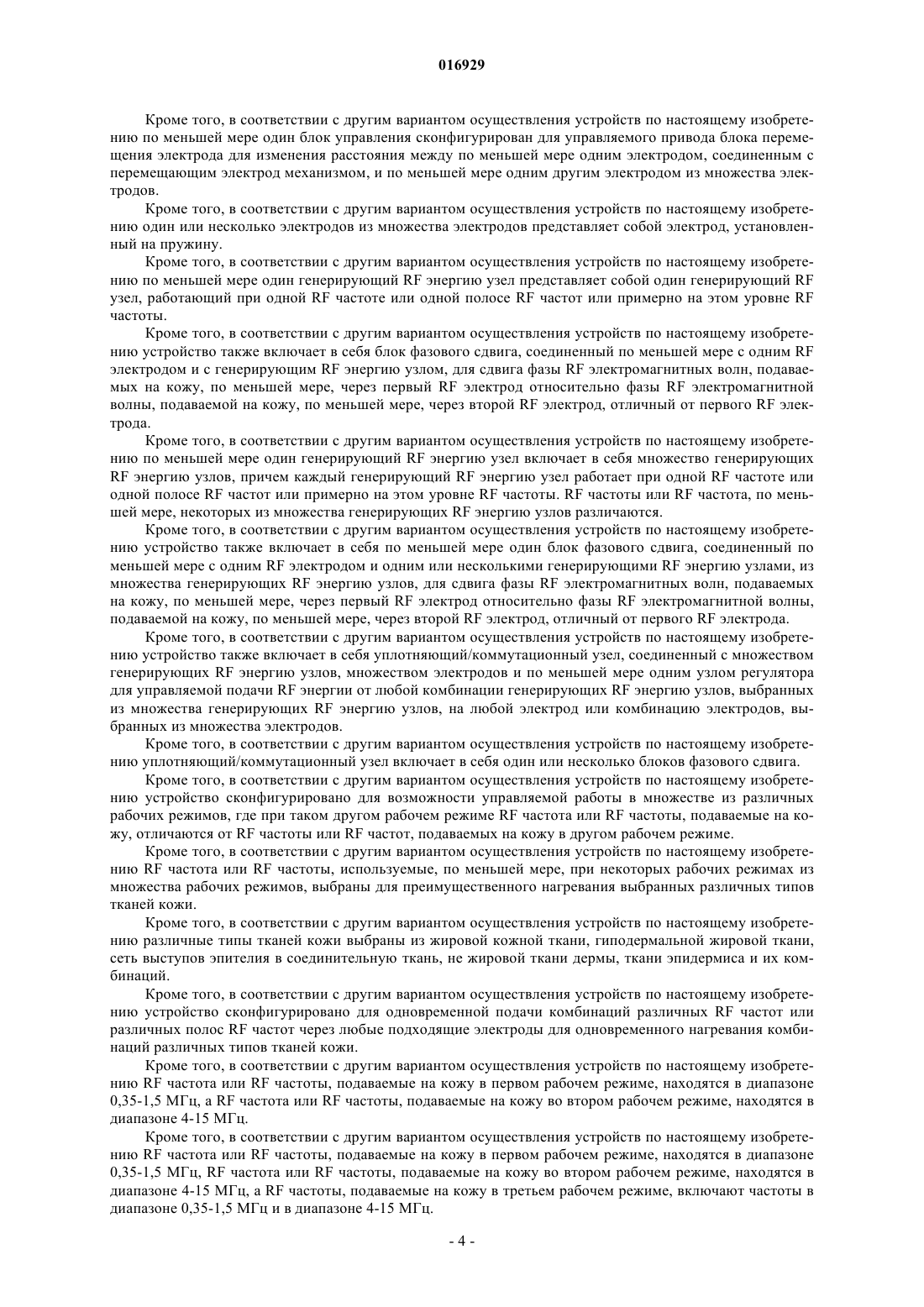

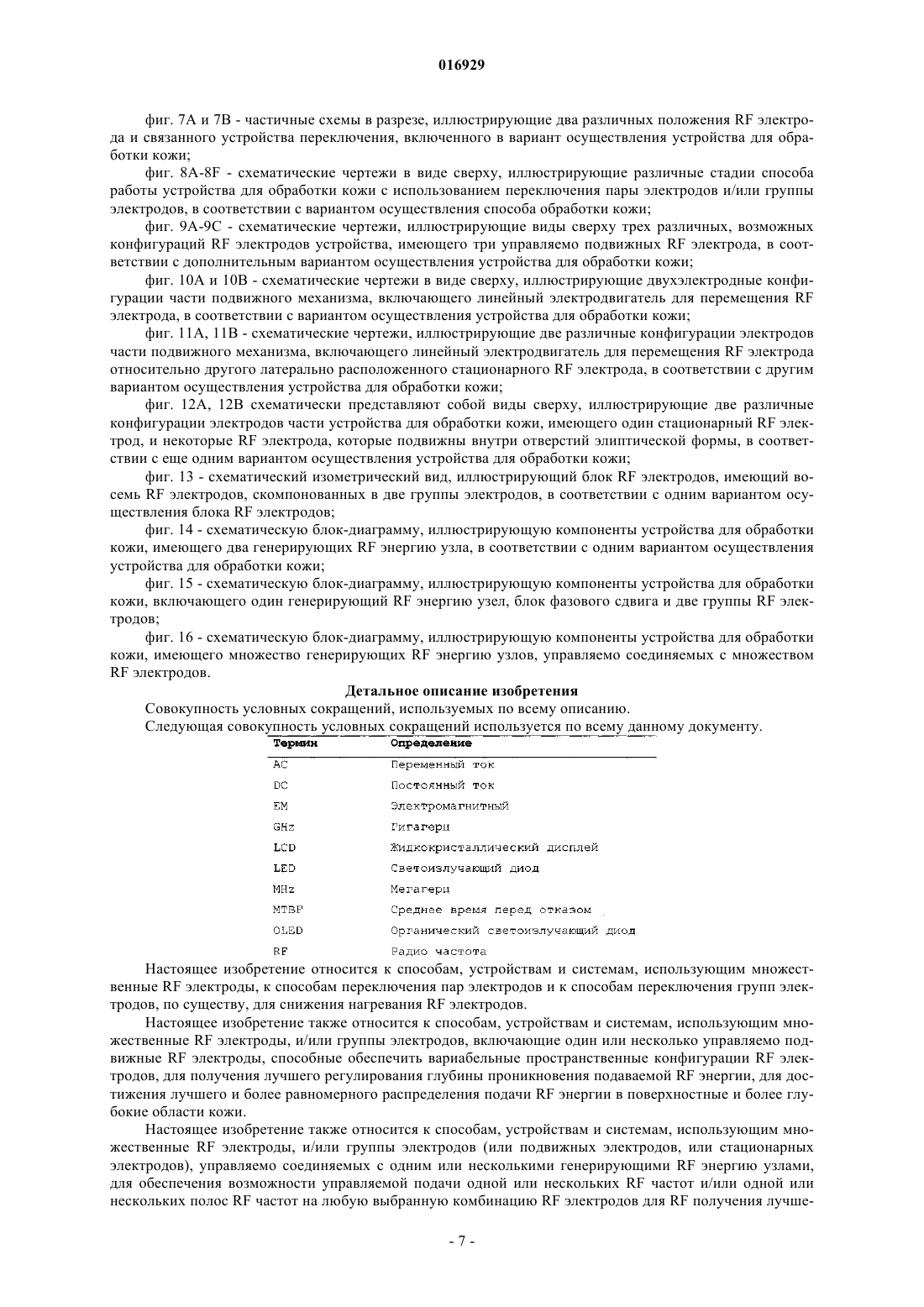

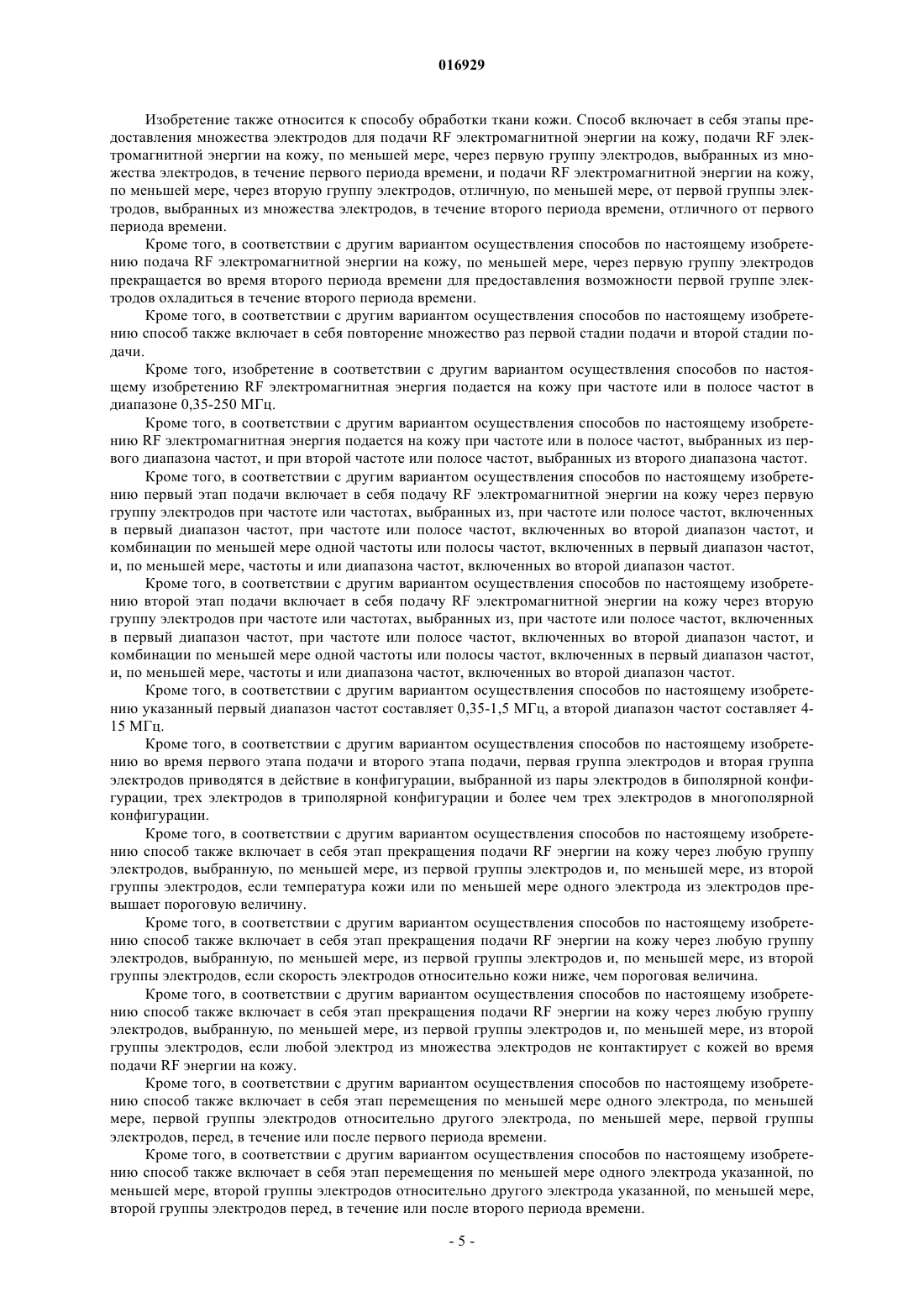

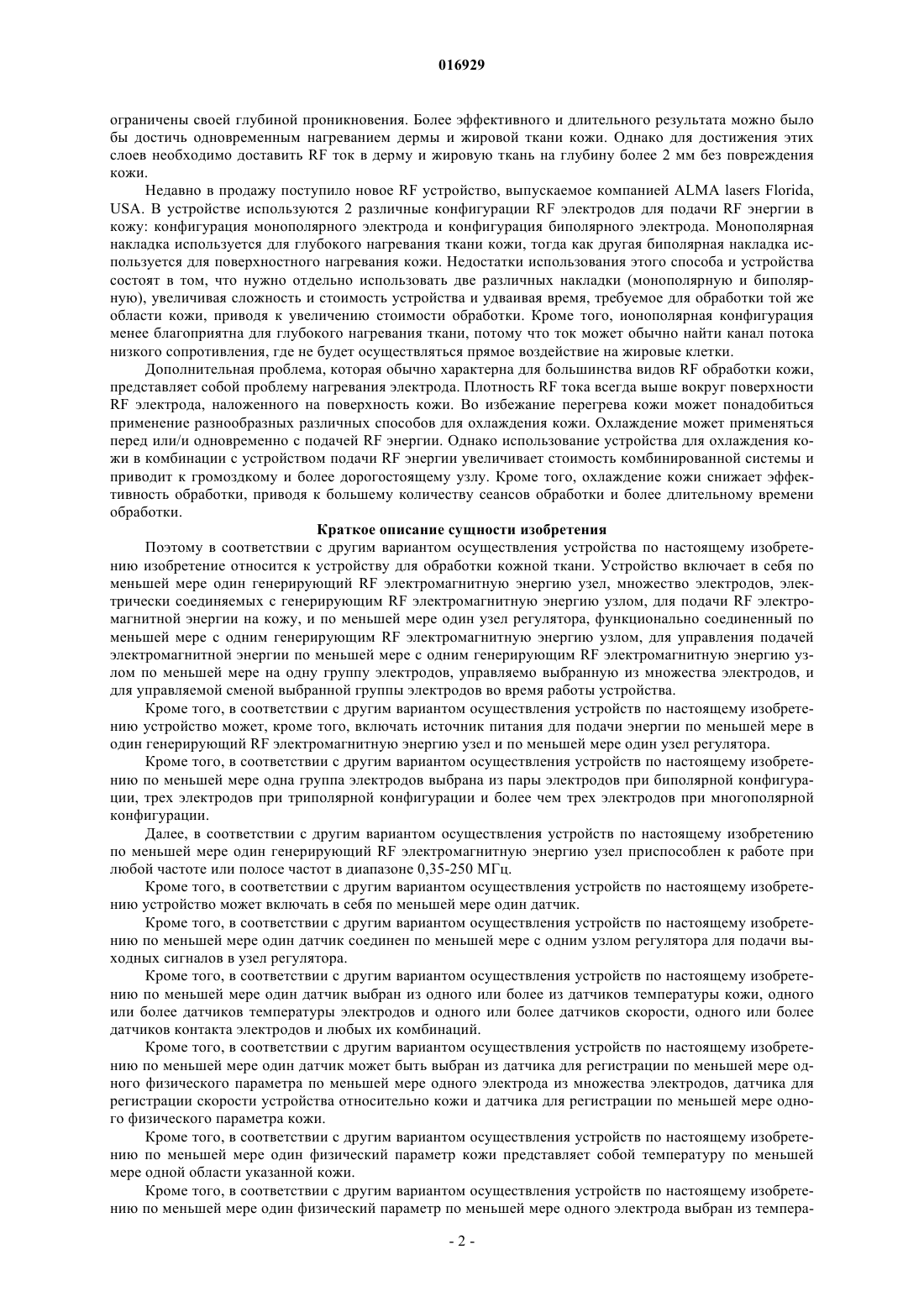

УСТРОЙСТВО И СПОСОБ НЕИНВАЗИВНОЙ ОБРАБОТКИ КОЖНОЙ ТКАНИ Устройства и системы обработки кожи для подачи RF электромагнитной энергии на кожу. Устройства включают в себя один или несколько генерирующих RF электромагнитную энергию узлов, множество групп RF электродов и регулятор для управляемой подачи RF энергии на кожу через любую выбранную группу RF электродов или любую выбранную комбинацию групп RF электродов, выбранную из множества групп. Электроды могут представлять собой стационарные и/или подвижные электроды. Могут использоваться различные RF частоты и/или полосы частот. Чередование подачи энергии через различные группы электродов в различные точки времени и/или изменение расстояния между электродами и конфигурации использованием подвижных RF электродов может снизить или предотвратить перегрев электродов, регулировать распределение RF энергии внутри кожи и обеспечить возможность использования устройств и/или при различных видах применения для обработки кожи. 016929 Перекрестная ссылка на родственные заявки Заявка на данный патент испрашивает приоритет заявки на патент США под серийным номером 60/833474, поданной 27 июля 2006 г., озаглавленной "Устройство и способ неинвазивной обработки кожной ткани", полностью включенной в настоящее описание в качестве ссылки. Область, к которой относится изобретение Настоящее изобретение относится в целом к области неинвазивной обработки кожной ткани электромагнитным излучением, а конкретнее - к устройствам для обработки кожи с применением радиочастотной энергии. Предшествующий уровень техники Кожа состоит из трех различных слоев. Верхний слой называется эпидермисом. Эпидермис полупрозрачен. Т.е. он позволяет свету частично проникать через него, почти как замерзшее стекло. Эпидермис не содержит никаких кровеносных сосудов, но получает свой кислород и питательные вещества из более глубоких слоев кожи. В нижней части эпидермиса находится очень тонкая оболочка, называемая основной мембраной, которая плотно, но не жестко, прикрепляет эпидермис к подлежащему слою. Второй слой лежит глубже и называется дермой или собственно кожей. Он содержит кровеносные сосуды,нервы, волосяные корни и потовые железы. Под дермой лежит слой жира, подкожная жировая клетчатка. Глубина слоя различается у различных людей. Она содержит более крупные кровеносные сосуды и нервы и состоит из агломератов заполненных жиром клеток, называемых жировыми клетками. Подкожная жировая клетчатка лежит на мышцах и костях, к которым вся кожная структура прикреплена соединительной тканью. Прикрепление достаточно рыхлое, так что кожа может достаточно свободно двигаться. Если подкожные ткани заполняются слишком большим количеством жира, то области прикрепления становятся более очевидными, и кожа не может легко смещаться. Именно это вызывает развитие пресловутого целлюлита. Соединение между эпидермисом и дермой не прямое, а волнистое, как холмистая местность, что больше выражено в некоторых областях тела, чем в других. Ряд подобных пальцам структур, называемых "rete pegs" (сеть выступов эпителия в соединительную ткань), выступает из дермы, и аналогичные структуры выступают вниз из эпидермиса. Эти выступы увеличивают площадь контакта между слоями кожи и помогают предотвращению отслаивания эпидермиса. Избыток жировой ткани ответствен за такие медицинские проблемы, как ожирение, целлюлиты,дряблая кожа и морщины. Путем уменьшения размера жировых клеток можно улучшить внешний вид наружного слоя кожи. Уменьшение жировой ткани в субдермальном слое часто обеспечивает следующие медицинские и косметические решения: уменьшение массы тела, уменьшение целлюлита, снижение дряблости кожи, уменьшение глубоких морщин и восстановление контуров тела. Уменьшение содержания жира может также вызвать натяжение кожи. Морщины возникают в коже вследствие разрушения коллагеновых волокон и проникновения жира в дермальный слой кожи. Большинство существующих способов обработки с целью устранения морщин нацелены на коллаген, но не оказывают существенного эффекта на глубокие морщины. Радиочастотная (RF) энергия активно использовалась для обработки эпидермального и дермального слоев кожи. Например, в патенте США 6749626 описано применение RF энергии для образования коллагена в дерме. В патенте США 6241753 описан способ формирования коллагенового рубца. В патентах США 6470216, 6438424,6430446 и 6461378 раскрыты способы и устройства для разрушения коллагеновой матрицы с использованием RF, охлаждения и особой структуры электрода, которая разглаживает поверхность кожи. В патентах США 6453202, 6405090, 6381497, 6311090, 5871524 и 6425912 описаны способы и устройства для подачи RF энергии в кожу с использованием мембранной структуры. В патентах США 6453202 и 6425912 описан способ и устройство для подачи RF энергии в кожу с использованием диэлектрических электродов. В патентах США 6381498, 6377855, 5919219, 5948011 и 5755753 описаны способы сокращения коллагена с использованием RF энергии и обратного температурного градиента на поверхности кожи. В патентах США 6378380, 6377854 и 5660836 описаны способы липопрофилирования с использованием RF энергии и наружного охлаждения для воздействия на коллаген внутри жировой ткани. Другой способ уменьшения и перераспределения жировой ткани представляет собой массаж. Этот способ основан на улучшении кровообращения и увеличении жирового метаболизма. В патенте США 6662054 описан способ массажа кожи в комбинации с не агрессивным RF нагреванием для увеличения метаболизма кожи и жира. В патенте США 6273884 раскрыто одновременное воздействие на кожу оптической энергии и отрицательного давления для обработки дефекта кожи. Этот способ ограничивается глубиной проникновения света, которая не превышает 1-2 мм. В патенте США 5143061 описан способ, основанный на термическом разрушении жира с использованием фокусировки микроволновой или ультразвуковой энергии в жировой ткани. Но оба типа энергии очень дорогие и их ограничения по безопасности неясны. Указанные выше способы и устройства предложены с попыткой разрешения проблем, создаваемых избытком жировой ткани, таких как необходимость улучшения фигуры, дряблая кожа и глубокие морщины, путем сокращения поверхностной коллагеновой ткани на определенной глубине. Эти способы-1 016929 ограничены своей глубиной проникновения. Более эффективного и длительного результата можно было бы достичь одновременным нагреванием дермы и жировой ткани кожи. Однако для достижения этих слоев необходимо доставить RF ток в дерму и жировую ткань на глубину более 2 мм без повреждения кожи. Недавно в продажу поступило новое RF устройство, выпускаемое компанией ALMA lasers Florida,USA. В устройстве используются 2 различные конфигурации RF электродов для подачи RF энергии в кожу: конфигурация монополярного электрода и конфигурация биполярного электрода. Монополярная накладка используется для глубокого нагревания ткани кожи, тогда как другая биполярная накладка используется для поверхностного нагревания кожи. Недостатки использования этого способа и устройства состоят в том, что нужно отдельно использовать две различных накладки (монополярную и биполярную), увеличивая сложность и стоимость устройства и удваивая время, требуемое для обработки той же области кожи, приводя к увеличению стоимости обработки. Кроме того, ионополярная конфигурация менее благоприятна для глубокого нагревания ткани, потому что ток может обычно найти канал потока низкого сопротивления, где не будет осуществляться прямое воздействие на жировые клетки. Дополнительная проблема, которая обычно характерна для большинства видов RF обработки кожи,представляет собой проблему нагревания электрода. Плотность RF тока всегда выше вокруг поверхностиRF электрода, наложенного на поверхность кожи. Во избежание перегрева кожи может понадобиться применение разнообразных различных способов для охлаждения кожи. Охлаждение может применяться перед или/и одновременно с подачей RF энергии. Однако использование устройства для охлаждения кожи в комбинации с устройством подачи RF энергии увеличивает стоимость комбинированной системы и приводит к громоздкому и более дорогостоящему узлу. Кроме того, охлаждение кожи снижает эффективность обработки, приводя к большему количеству сеансов обработки и более длительному времени обработки. Краткое описание сущности изобретения Поэтому в соответствии с другим вариантом осуществления устройства по настоящему изобретению изобретение относится к устройству для обработки кожной ткани. Устройство включает в себя по меньшей мере один генерирующий RF электромагнитную энергию узел, множество электродов, электрически соединяемых с генерирующим RF электромагнитную энергию узлом, для подачи RF электромагнитной энергии на кожу, и по меньшей мере один узел регулятора, функционально соединенный по меньшей мере с одним генерирующим RF электромагнитную энергию узлом, для управления подачей электромагнитной энергии по меньшей мере с одним генерирующим RF электромагнитную энергию узлом по меньшей мере на одну группу электродов, управляемо выбранную из множества электродов, и для управляемой сменой выбранной группы электродов во время работы устройства. Кроме того, в соответствии с другим вариантом осуществления устройств по настоящему изобретению устройство может, кроме того, включать источник питания для подачи энергии по меньшей мере в один генерирующий RF электромагнитную энергию узел и по меньшей мере один узел регулятора. Кроме того, в соответствии с другим вариантом осуществления устройств по настоящему изобретению по меньшей мере одна группа электродов выбрана из пары электродов при биполярной конфигурации, трех электродов при триполярной конфигурации и более чем трех электродов при многополярной конфигурации. Далее, в соответствии с другим вариантом осуществления устройств по настоящему изобретению по меньшей мере один генерирующий RF электромагнитную энергию узел приспособлен к работе при любой частоте или полосе частот в диапазоне 0,35-250 МГц. Кроме того, в соответствии с другим вариантом осуществления устройств по настоящему изобретению устройство может включать в себя по меньшей мере один датчик. Кроме того, в соответствии с другим вариантом осуществления устройств по настоящему изобретению по меньшей мере один датчик соединен по меньшей мере с одним узлом регулятора для подачи выходных сигналов в узел регулятора. Кроме того, в соответствии с другим вариантом осуществления устройств по настоящему изобретению по меньшей мере один датчик выбран из одного или более из датчиков температуры кожи, одного или более датчиков температуры электродов и одного или более датчиков скорости, одного или более датчиков контакта электродов и любых их комбинаций. Кроме того, в соответствии с другим вариантом осуществления устройств по настоящему изобретению по меньшей мере один датчик может быть выбран из датчика для регистрации по меньшей мере одного физического параметра по меньшей мере одного электрода из множества электродов, датчика для регистрации скорости устройства относительно кожи и датчика для регистрации по меньшей мере одного физического параметра кожи. Кроме того, в соответствии с другим вариантом осуществления устройств по настоящему изобретению по меньшей мере один физический параметр кожи представляет собой температуру по меньшей мере одной области указанной кожи. Кроме того, в соответствии с другим вариантом осуществления устройств по настоящему изобретению по меньшей мере один физический параметр по меньшей мере одного электрода выбран из темпера-2 016929 туры по меньшей мере одной области электрода и присутствия или отсутствия контакта между электродом и кожей. Кроме того, в соответствии с другим вариантом осуществления устройств по настоящему изобретению по меньшей мере один регулятор сконфигурирован для обработки сигналов, принимаемых по меньшей мере одним датчиком, для получения обработанных данных и для выполнения на основании данных одного или более действий, выбранных из прекращения подачи RF электромагнитной энергии на кожу через одну или несколько групп электродов, начала подачи RF электромагнитной энергии на кожу через одну или несколько групп электродов, прекращения подачи RF электромагнитной энергии на кожу через одну или несколько групп электродов, начала подачи RF электромагнитной энергии на кожу через одну или несколько групп электродов, отличных от первой группы электродов, и прекращения подачиRF электромагнитной энергии на кожу через все электроды устройства, получающие питание в настоящее время. Кроме того, в соответствии с другим вариантом осуществления устройств по настоящему изобретению устройство, кроме того, включает в себя кожух для помещения одного или нескольких компонентов,выбранных из множества электродов, по меньшей мере одного узла регулятора, источника питания, по меньшей мере одного генерирующего RF электромагнитную энергию узла, одного или нескольких блоков датчиков и любых их комбинаций. Кроме того, в соответствии с другим вариантом осуществления устройств по настоящему изобретению устройство включает в себя узел аппликатора, сконфигурированный для наложения на кожу. Узел аппликатора включает кожух для одного или нескольких компонентов, выбранных из множества электродов, по меньшей мере одного узла регулятора, источника питания, по меньшей мере одного генерирующего RF электромагнитную энергию узла, одного или нескольких блоков датчиков и любых их комбинаций. Кроме того, в соответствии с другим вариантом осуществления устройств по настоящему изобретению устройство включает в себя блок RF электродов. Блок RF электродов включает в себя кожух и, по меньшей мере, множество RF электродов, прикрепленных к кожуху. Кроме того, в соответствии с другим вариантом осуществления устройств по настоящему изобретению указанный один или несколько датчиков прикреплены к указанному блоку RF электродов. Кроме того, в соответствии с другим вариантом осуществления устройств по настоящему изобретению блок RF электродов выбран из фиксированного блока RF электродов и съемного блока RF электродов, прикрепляемого к устройству с возможностью отсоединения. Кроме того, в соответствии с другим вариантом осуществления устройств по настоящему изобретению блок RF электродов представляет собой съемный блок RF электродов, прикрепляемый к устройству с возможностью отсоединения, и кожух блока RF электродов включает электрические контакты для электрического соединения RF электродов по меньшей мере с одним генерирующим RF энергию узлом. Кроме того, в соответствии с другим вариантом осуществления устройств по настоящему изобретению электрические контакты также спрофилированы для механического прикрепления блока RF электродов к устройству. Кроме того, в соответствии с другим вариантом осуществления устройств по настоящему изобретению блок RF электродов выбран из повторно используемого блока RF электродов и одноразового блокаRF электродов. Кроме того, в соответствии с другим вариантом осуществления устройств по настоящему изобретению по меньшей мере один узел регулятора сконфигурирован для управления подачей RF электромагнитной энергии на кожу через различные группы электродов из множества электродов в различные точки времени во время подачи RF электромагнитной энергии на кожу. Кроме того, в соответствии с другим вариантом осуществления устройств по настоящему изобретению по меньшей мере один электрод из множества электродов представляет собой перемещаемый электрод. Кроме того, в соответствии с другим вариантом осуществления устройств по настоящему изобретению перемещаемый электрод выбран из электрода, перемещаемого в направлении, в целом перпендикулярном поверхности кожи, электрода, перемещаемого латерально по поверхности кожи, и электрода,перемещаемого в направлении в целом перпендикулярно поверхности кожи, а также в целом латерально по поверхности кожи. Кроме того, в соответствии с другим вариантом осуществления устройств по настоящему изобретению устройство, кроме того, включает в себя по меньшей мере один блок перемещения электрода, соединенный по меньшей мере одним электродом для перемещения по меньшей мере одного электрода относительно по меньшей мере одного другого электрода из множества электродов. Кроме того, в соответствии с другим вариантом осуществления устройств по настоящему изобретению блок перемещения электрода включает в себя механизм перемещения электрода, выбранный из электродвигателя, линейного электродвигателя, нелинейного электродвигателя, редукторного электродвигателя, электромеханического перемещающего механизма, электромагнитного перемещающего механизма и перемещающего механизма с соленоидным приводом.-3 016929 Кроме того, в соответствии с другим вариантом осуществления устройств по настоящему изобретению по меньшей мере один блок управления сконфигурирован для управляемого привода блока перемещения электрода для изменения расстояния между по меньшей мере одним электродом, соединенным с перемещающим электрод механизмом, и по меньшей мере одним другим электродом из множества электродов. Кроме того, в соответствии с другим вариантом осуществления устройств по настоящему изобретению один или несколько электродов из множества электродов представляет собой электрод, установленный на пружину. Кроме того, в соответствии с другим вариантом осуществления устройств по настоящему изобретению по меньшей мере один генерирующий RF энергию узел представляет собой один генерирующий RF узел, работающий при одной RF частоте или одной полосе RF частот или примерно на этом уровне RF частоты. Кроме того, в соответствии с другим вариантом осуществления устройств по настоящему изобретению устройство также включает в себя блок фазового сдвига, соединенный по меньшей мере с одним RF электродом и с генерирующим RF энергию узлом, для сдвига фазы RF электромагнитных волн, подаваемых на кожу, по меньшей мере, через первый RF электрод относительно фазы RF электромагнитной волны, подаваемой на кожу, по меньшей мере, через второй RF электрод, отличный от первого RF электрода. Кроме того, в соответствии с другим вариантом осуществления устройств по настоящему изобретению по меньшей мере один генерирующий RF энергию узел включает в себя множество генерирующихRF энергию узлов, причем каждый генерирующий RF энергию узел работает при одной RF частоте или одной полосе RF частот или примерно на этом уровне RF частоты. RF частоты или RF частота, по меньшей мере, некоторых из множества генерирующих RF энергию узлов различаются. Кроме того, в соответствии с другим вариантом осуществления устройств по настоящему изобретению устройство также включает в себя по меньшей мере один блок фазового сдвига, соединенный по меньшей мере с одним RF электродом и одним или несколькими генерирующими RF энергию узлами, из множества генерирующих RF энергию узлов, для сдвига фазы RF электромагнитных волн, подаваемых на кожу, по меньшей мере, через первый RF электрод относительно фазы RF электромагнитной волны,подаваемой на кожу, по меньшей мере, через второй RF электрод, отличный от первого RF электрода. Кроме того, в соответствии с другим вариантом осуществления устройств по настоящему изобретению устройство также включает в себя уплотняющий/коммутационный узел, соединенный с множеством генерирующих RF энергию узлов, множеством электродов и по меньшей мере одним узлом регулятора для управляемой подачи RF энергии от любой комбинации генерирующих RF энергию узлов, выбранных из множества генерирующих RF энергию узлов, на любой электрод или комбинацию электродов, выбранных из множества электродов. Кроме того, в соответствии с другим вариантом осуществления устройств по настоящему изобретению уплотняющий/коммутационный узел включает в себя один или несколько блоков фазового сдвига. Кроме того, в соответствии с другим вариантом осуществления устройств по настоящему изобретению устройство сконфигурировано для возможности управляемой работы в множестве из различных рабочих режимов, где при таком другом рабочем режиме RF частота или RF частоты, подаваемые на кожу, отличаются от RF частоты или RF частот, подаваемых на кожу в другом рабочем режиме. Кроме того, в соответствии с другим вариантом осуществления устройств по настоящему изобретению RF частота или RF частоты, используемые, по меньшей мере, при некоторых рабочих режимах из множества рабочих режимов, выбраны для преимущественного нагревания выбранных различных типов тканей кожи. Кроме того, в соответствии с другим вариантом осуществления устройств по настоящему изобретению различные типы тканей кожи выбраны из жировой кожной ткани, гиподермальной жировой ткани,сеть выступов эпителия в соединительную ткань, не жировой ткани дермы, ткани эпидермиса и их комбинаций. Кроме того, в соответствии с другим вариантом осуществления устройств по настоящему изобретению устройство сконфигурировано для одновременной подачи комбинаций различных RF частот или различных полос RF частот через любые подходящие электроды для одновременного нагревания комбинаций различных типов тканей кожи. Кроме того, в соответствии с другим вариантом осуществления устройств по настоящему изобретению RF частота или RF частоты, подаваемые на кожу в первом рабочем режиме, находятся в диапазоне 0,35-1,5 МГц, a RF частота или RF частоты, подаваемые на кожу во втором рабочем режиме, находятся в диапазоне 4-15 МГц. Кроме того, в соответствии с другим вариантом осуществления устройств по настоящему изобретению RF частота или RF частоты, подаваемые на кожу в первом рабочем режиме, находятся в диапазоне 0,35-1,5 МГц, RF частота или RF частоты, подаваемые на кожу во втором рабочем режиме, находятся в диапазоне 4-15 МГц, a RF частоты, подаваемые на кожу в третьем рабочем режиме, включают частоты в диапазоне 0,35-1,5 МГц и в диапазоне 4-15 МГц.-4 016929 Изобретение также относится к способу обработки ткани кожи. Способ включает в себя этапы предоставления множества электродов для подачи RF электромагнитной энергии на кожу, подачи RF электромагнитной энергии на кожу, по меньшей мере, через первую группу электродов, выбранных из множества электродов, в течение первого периода времени, и подачи RF электромагнитной энергии на кожу,по меньшей мере, через вторую группу электродов, отличную, по меньшей мере, от первой группы электродов, выбранных из множества электродов, в течение второго периода времени, отличного от первого периода времени. Кроме того, в соответствии с другим вариантом осуществления способов по настоящему изобретению подача RF электромагнитной энергии на кожу, по меньшей мере, через первую группу электродов прекращается во время второго периода времени для предоставления возможности первой группе электродов охладиться в течение второго периода времени. Кроме того, в соответствии с другим вариантом осуществления способов по настоящему изобретению способ также включает в себя повторение множество раз первой стадии подачи и второй стадии подачи. Кроме того, изобретение в соответствии с другим вариантом осуществления способов по настоящему изобретению RF электромагнитная энергия подается на кожу при частоте или в полосе частот в диапазоне 0,35-250 МГц. Кроме того, в соответствии с другим вариантом осуществления способов по настоящему изобретению RF электромагнитная энергия подается на кожу при частоте или в полосе частот, выбранных из первого диапазона частот, и при второй частоте или полосе частот, выбранных из второго диапазона частот. Кроме того, в соответствии с другим вариантом осуществления способов по настоящему изобретению первый этап подачи включает в себя подачу RF электромагнитной энергии на кожу через первую группу электродов при частоте или частотах, выбранных из, при частоте или полосе частот, включенных в первый диапазон частот, при частоте или полосе частот, включенных во второй диапазон частот, и комбинации по меньшей мере одной частоты или полосы частот, включенных в первый диапазон частот,и, по меньшей мере, частоты и или диапазона частот, включенных во второй диапазон частот. Кроме того, в соответствии с другим вариантом осуществления способов по настоящему изобретению второй этап подачи включает в себя подачу RF электромагнитной энергии на кожу через вторую группу электродов при частоте или частотах, выбранных из, при частоте или полосе частот, включенных в первый диапазон частот, при частоте или полосе частот, включенных во второй диапазон частот, и комбинации по меньшей мере одной частоты или полосы частот, включенных в первый диапазон частот,и, по меньшей мере, частоты и или диапазона частот, включенных во второй диапазон частот. Кроме того, в соответствии с другим вариантом осуществления способов по настоящему изобретению указанный первый диапазон частот составляет 0,35-1,5 МГц, а второй диапазон частот составляет 415 МГц. Кроме того, в соответствии с другим вариантом осуществления способов по настоящему изобретению во время первого этапа подачи и второго этапа подачи, первая группа электродов и вторая группа электродов приводятся в действие в конфигурации, выбранной из пары электродов в биполярной конфигурации, трех электродов в триполярной конфигурации и более чем трех электродов в многополярной конфигурации. Кроме того, в соответствии с другим вариантом осуществления способов по настоящему изобретению способ также включает в себя этап прекращения подачи RF энергии на кожу через любую группу электродов, выбранную, по меньшей мере, из первой группы электродов и, по меньшей мере, из второй группы электродов, если температура кожи или по меньшей мере одного электрода из электродов превышает пороговую величину. Кроме того, в соответствии с другим вариантом осуществления способов по настоящему изобретению способ также включает в себя этап прекращения подачи RF энергии на кожу через любую группу электродов, выбранную, по меньшей мере, из первой группы электродов и, по меньшей мере, из второй группы электродов, если скорость электродов относительно кожи ниже, чем пороговая величина. Кроме того, в соответствии с другим вариантом осуществления способов по настоящему изобретению способ также включает в себя этап прекращения подачи RF энергии на кожу через любую группу электродов, выбранную, по меньшей мере, из первой группы электродов и, по меньшей мере, из второй группы электродов, если любой электрод из множества электродов не контактирует с кожей во время подачи RF энергии на кожу. Кроме того, в соответствии с другим вариантом осуществления способов по настоящему изобретению способ также включает в себя этап перемещения по меньшей мере одного электрода, по меньшей мере, первой группы электродов относительно другого электрода, по меньшей мере, первой группы электродов, перед, в течение или после первого периода времени. Кроме того, в соответствии с другим вариантом осуществления способов по настоящему изобретению способ также включает в себя этап перемещения по меньшей мере одного электрода указанной, по меньшей мере, второй группы электродов относительно другого электрода указанной, по меньшей мере,второй группы электродов перед, в течение или после второго периода времени.-5 016929 Кроме того, в соответствии с другим вариантом осуществления способов по настоящему изобретению способ, кроме того, включает в себя этап изменения расстояния между по меньшей мере одним электродом, по меньшей мере, первой группы электродов относительно другого электрода, по меньшей мере, первой группы электродов перед, в течение или после первого периода времени. Кроме того, в соответствии с другим вариантом осуществления способов по настоящему изобретению способ также включает в себя этап изменения расстояния между по меньшей мере одним электродом, по меньшей мере, второй группы электродов относительно другого электрода, по меньшей мере,второй группы электродов перед, в течение или после второго периода времени. В соответствии с другим вариантом осуществления способов по настоящему изобретению изобретение также относится к способу обработки кожной ткани, причем способ включает этапы предоставления множества электродов для подачи RF электромагнитной энергии на кожу, где по меньшей мере один электрод из множества электродов подвижен относительно, по меньшей мере, второго электрода указанного множества электродов, подачи электромагнитной энергии на кожу, по меньшей мере, через первую группу электродов, включающую подвижный электрод, и перемещения по меньшей мере одного подвижного электрода для изменения расстояния по меньшей мере между одним подвижным электродом и,по меньшей мере, другим электродом из множества электродов. В соответствии с одним вариантом осуществления устройств по настоящему изобретению изобретение также относится к устройству для обработки кожной ткани. Устройство включает в себя по меньшей мере один генерирующий RF электромагнитную энергию узел, множество электродов, электрически соединяемых по меньшей мере с одним генерирующим RF электромагнитную энергию узлом, для подачи RF электромагнитной энергии на кожу, по меньшей мере один перемещающий электрод блок для перемещения электрода по меньшей мере одного перемещающегося электрода из множества электродов относительно, по меньшей мере, второго электрода из множества электродов, и по меньшей мере один узел регулятора, функционально соединенный по меньшей мере с одним генерирующим RF электромагнитную энергию узлом, для управления подачей RF электромагнитной энергии по меньшей мере одним генерирующим RF электромагнитную энергию узлом по меньшей мере на одну группу электродов из множества электродов и для управления перемещением по меньшей мере одного подвижного электрода по меньшей мере одним перемещающим электрод блоком. В соответствии с одним вариантом осуществления устройств по настоящему изобретению изобретение также относится к устройству для обработки кожной ткани. Устройство включает в себя множество электродов для подачи RF электромагнитной энергии на кожу. По меньшей мере, первый электрод из множества электродов подвижен относительно, по меньшей мере, второго электрода из остальных электродов множества электродов с тем, чтобы можно было управляемо изменять расстояние, по меньшей мере, между первым электродом и, по меньшей мере, вторым электродом. Устройство также включает в себя один или несколько генерирующих RF электромагнитную энергию узлов и узел регулятора, функционально связанный с множеством электродов, и с одним или несколькими генерирующими RF электромагнитную энергию узлами. Узел регулятора сконфигурирован для управления подачей RF электромагнитной энергии одним или несколькими генерирующими RF электромагнитную энергию узлами по меньшей мере на одну пару электродов, выбранных из множества электродов. Изобретение также относится к блоку RF электродов для использования в устройстве для обработки кожи. Блок RF электродов включает кожух и множество RF электродов, прикрепленных к кожуху. Блок RF электродов может соединяться с генерирующим RF энергию узлом устройства. Наконец, изобретение также относится к набору, включающему устройство для обработки кожи и один или несколько узлов RF электродов, причем каждый включает в себя множество электродов. Эти один или несколько узлов RF электродов могут с возможностью отсоединения присоединяться к устройству. Краткое описание чертежей Устройства, системы и способы по настоящему изобретению представлены в настоящем описании лишь в качестве примера со ссылкой на сопровождающие чертежи, в которых похожие компоненты обозначены похожими справочными цифрами, фигуры представляют собой: фиг. 1, 2 - схематические блок-диаграммы, иллюстрирующие компоненты двух устройств для обработки кожи в соответствии с двумя вариантами осуществления устройства; фиг. 3 - схематический изометрический вид, иллюстрирующий систему обработки кожи, включающую базовую станцию и удерживаемую в руке часть в соответствии с вариантом осуществления системы для обработки кожи; фиг. 4 - схематический изометрический вид удерживаемого в руке устройства для обработки кожи в соответствии с другим вариантом осуществления устройства для обработки кожи; фиг. 5 - изометрический вид, иллюстрирующий блок RF электродов, имеющий пять RF электродов,в соответствии с вариантом осуществления блока RF электродов; фиг. 6 - изометрический вид, иллюстрирующий блок RF электродов, имеющий пять RF электродов,и механический датчик скорости, в соответствии с другим вариантом осуществления блока RF электродов;-6 016929 фиг. 7 А и 7 В - частичные схемы в разрезе, иллюстрирующие два различных положения RF электрода и связанного устройства переключения, включенного в вариант осуществления устройства для обработки кожи; фиг. 8A-8F - схематические чертежи в виде сверху, иллюстрирующие различные стадии способа работы устройства для обработки кожи с использованием переключения пары электродов и/или группы электродов, в соответствии с вариантом осуществления способа обработки кожи; фиг. 9 А-9 С - схематические чертежи, иллюстрирующие виды сверху трех различных, возможных конфигураций RF электродов устройства, имеющего три управляемо подвижных RF электрода, в соответствии с дополнительным вариантом осуществления устройства для обработки кожи; фиг. 10 А и 10 В - схематические чертежи в виде сверху, иллюстрирующие двухэлектродные конфигурации части подвижного механизма, включающего линейный электродвигатель для перемещения RF электрода, в соответствии с вариантом осуществления устройства для обработки кожи; фиг. 11 А, 11 В - схематические чертежи, иллюстрирующие две различные конфигурации электродов части подвижного механизма, включающего линейный электродвигатель для перемещения RF электрода относительно другого латерально расположенного стационарного RF электрода, в соответствии с другим вариантом осуществления устройства для обработки кожи; фиг. 12 А, 12 В схематически представляют собой виды сверху, иллюстрирующие две различные конфигурации электродов части устройства для обработки кожи, имеющего один стационарный RF электрод, и некоторые RF электрода, которые подвижны внутри отверстий элиптической формы, в соответствии с еще одним вариантом осуществления устройства для обработки кожи; фиг. 13 - схематический изометрический вид, иллюстрирующий блок RF электродов, имеющий восемь RF электродов, скомпонованных в две группы электродов, в соответствии с одним вариантом осуществления блока RF электродов; фиг. 14 - схематическую блок-диаграмму, иллюстрирующую компоненты устройства для обработки кожи, имеющего два генерирующих RF энергию узла, в соответствии с одним вариантом осуществления устройства для обработки кожи; фиг. 15 - схематическую блок-диаграмму, иллюстрирующую компоненты устройства для обработки кожи, включающего один генерирующий RF энергию узел, блок фазового сдвига и две группы RF электродов; фиг. 16 - схематическую блок-диаграмму, иллюстрирующую компоненты устройства для обработки кожи, имеющего множество генерирующих RF энергию узлов, управляемо соединяемых с множествомRF электродов. Детальное описание изобретения Совокупность условных сокращений, используемых по всему описанию. Следующая совокупность условных сокращений используется по всему данному документу. Настоящее изобретение относится к способам, устройствам и системам, использующим множественные RF электроды, к способам переключения пар электродов и к способам переключения групп электродов, по существу, для снижения нагревания RF электродов. Настоящее изобретение также относится к способам, устройствам и системам, использующим множественные RF электроды, и/или группы электродов, включающие один или несколько управляемо подвижные RF электроды, способные обеспечить вариабельные пространственные конфигурации RF электродов, для получения лучшего регулирования глубины проникновения подаваемой RF энергии, для достижения лучшего и более равномерного распределения подачи RF энергии в поверхностные и более глубокие области кожи. Настоящее изобретение также относится к способам, устройствам и системам, использующим множественные RF электроды, и/или группы электродов (или подвижных электродов, или стационарных электродов), управляемо соединяемых с одним или несколькими генерирующими RF энергию узлами,для обеспечения возможности управляемой подачи одной или нескольких RF частот и/или одной или нескольких полос RF частот на любую выбранную комбинацию RF электродов для RF получения лучше-7 016929 го регулирования вызванного RF нагревания разнообразных различных областей кожи или слоев кожи на основании эффективности поглощения RF энергии различных RF частот различными типами тканей. Путем регулирования RF частоты и/или RF частот, подаваемых через все или некоторые из RF электродов и/или групп RF электродов, устройства, способы и системы, раскрытые в настоящем описании, обеспечивают возможность или преимущественного нагревания различных тканей кожи (таких как без ограничения преимущественное вызванное RF нагревания жировой или субэпидермальной жировой ткани кожи для обработки кожи с целью уменьшения целлюлита, или более равномерное нагревание всех слоев кожи для применения с целью натяжения кожи). Для предотвращения перегрева электродов и в последующем нежелательного перегрева кожи устройства и системы по настоящему изобретению подают RF энергию на кожу использованием одной или нескольких пар электродов для подачи RF энергии на кожу. Одна или несколько пар электродов используются для подачи RF энергии в течение относительно короткого периода времени, который достаточен для вызова избыточного нагревания электродов пары (пар). Устройство или система затем выключает первую пару (пары), в то же время включая на такой же короткий период времени другую пару (пары) холодных электродов для подачи RF энергии на кожу, пока первой паре (парам) предоставляется возможность охладиться. Переключение назад и вперед между парами электродов дает им возможность достаточно охладиться во избежание нежелательного перегрева электродов. Этот способ переключения между парами электродов может также осуществляться регистрацией температуры активных в настоящее время электродов или пар электродов, и когда они достигают температуры выше определенного порога, переключением на следующую более холодную пару (пары) электродов. Распределение тока RF, наряду с другими факторами, зависит от геометрии электродов и расстояния между ними. Для биполярной конфигурации электродов проникновение RF энергии при использовании двух длинных электродов цилиндрической формы приблизительно равно половине расстояния между электродами, тогда как для электродов с двухточечным источником глубина проникновения составляет приблизительно расстояние между двумя электродами. Для заданной геометрии электродов глубина проникновения может регулироваться изменением расстояния между электродами. Изменение расстояния между электродами пары может быть осуществлено или перемещением одного или обоих электродов пары для изменения расстояния между электродами (разделение электродов) или чередующимся переключением между различными парами электродов, разделенными различными расстояниями, как детально описано ниже. В соответствии с другими вариантами осуществления устройств, систем и способов, раскрытых в настоящем изобретении, комбинации переключения пар электродов и подвижных электродов (вариабельной геометрии пары), способы и устройства можно использовать для достижения большей глубины проникновения и одновременного или последовательного нагревания и поверхностных, и глубоких тканей кожи подачей RF энергии на кожу, избегая перегрева электродов. Фиг. 1, 2 представляют собой схематические блок-диаграммы, иллюстрирующие компоненты двух устройств для обработки кожи в соответствии с двумя вариантами осуществления устройства. Устройство 10 на фиг. 1 включает в себя генерирующий RF электромагнитную энергию узел 4, сконструированный и работающий в соответствии с принципами, известными в данной области. Устройство 10 также включает в себя узел аппликатора 6, который может быть электрически соединен с генерирующим RF электромагнитную энергию узлом 4 для передачи RF энергии в кожную ткань (не показана). Узел аппликатора 6 может представлять собой аппликатор любого типа, включая множество электропроводных RF электродов (в интересах ясности иллюстрации, на фиг. 1 и 2 электроды детально не показаны), что хорошо известно в данной области. Устройство 10 также включает в себя узел регулятора 8 для управления генерирующим RF электромагнитную энергию узлом 4 и ее подачей на электроды, включенные в узел аппликатора 6, и (необязательно) расположением, и/или перемещением, и/или работой электродов, включенных в узел аппликатора 6, для подачи RF энергии на кожу. Устройство 10 может также (возможно, но не необязательно) включать в себя один или несколько блоков датчиков 2 для регистрации кожных параметров (таких как,например, для регистрации температуры одной или нескольких областей обрабатываемой кожи, как детально описано ниже в отношении устройства 220 для обработки кожи фиг. 12 А, 12 В), и/или скорости(скорости перемещения) узла аппликатора 6 относительно кожи (не показано) и/или температуры одного или нескольких электродов, включенных в узел аппликатора 6, как детально описано ниже. Устройство 10 также включает в себя источник питания 12 для обеспечения питания генерирующего RF электромагнитную энергию узла 4 и узла регулятора 8 и/или (необязательно датчика (датчиков) 2). Источник питания 12 представляет собой предпочтительно источник электрического питания. Следует отметить, что хотя источник питания 12 показан как заключенный внутрь устройства 10, это необязательно, и источник питания 12 может быть расположен вне устройства 10 и может обеспечивать энергией компоненты устройства 10 через соответствующие, предпочтительно изолированные электропроводные провода, силовые кабели или им подобные (в интересах ясности иллюстрации не показаны на фиг. 1,2, но см., например, фиг. 3). Следует отметить, что источник питания 12 может представлять собой источник DC или АС питания любого типа, известный в данной области, включая в себя без ограничения-8 016929 аккумуляторную батарею, первичный гальванический или перезаряжаемый электрохимический элемент,топливный элемент, фотоэлектрический элемент или солнечный элемент (соединенные с подходящим элементом накопления заряда), АС вывод электросети, питание DC (постоянным током) или питание АС(переменным током) или им подобные. Следует отметить, что конструкция и работа генерирующих RF энергию узлов хорошо известны в данной области, не являются предметом настоящего изобретения и поэтому детально не описываются ниже. В целом, при реализации различных вариантов осуществления, раскрытых в настоящем изобретении, можно использовать любой подходящий тип генерирующих RF энергию узлов, известных в данной области или имеющихся в продаже. Например, для исполнения описанного в настоящем документе генерирующего RF узла (узлов) (такого как без ограничения генерирующий RF энергию узел 4 на фиг. 1, 2) можно использовать модель SURTRON 80 RF генератора, выпускаемого компанией LED Spa, Italy. В другом примере, для исполнения генерирующего RF узла (узлов) (такого как без ограничения генерирующий RF энергию узел 4 на фиг. 1, 2) по настоящему изобретению можно использовать модель ВС 50 М/М RF генератора, выпускаемого компанией ELMED Inc., USA. В еще одном примере для исполнения генерирующего RF узла (узлов) (такого как без ограничения генерирующий RF энергию узел 4 на фиг. 1, 2) по настоящему изобретению можно использовать коагулятор модели Wet-Field Diathermy,выпускаемый компанией Medtronic Inc., USA. Аналогичным образом, конструкция и способы работы блоков управления, таких как, например,блок управления 8 на фиг. 1, 2, хорошо известны в данной области, не являются предметом настоящего изобретения и поэтому детально не описываются ниже. Вкратце, любой тип узла регулятора или узла регулятора/процессора, известный в данной области, можно использовать для исполнения блоков регуляторов 8 и 13, соответственно показанных на фиг. 1, 2 и 14, 15, включая любые подходяще программируемые имеющиеся в продаже регуляторы, микрорегулятор(ы), микропроцессор(ы), устройства обработки данных, процессор(ы) цифровых сигналов, процессор(ы) аналоговых сигналов, процессор(ы) гибридных цифровых/аналоговых сигналов и им подобные и любые их комбинации. Следует отметить, что блоки регуляторов 8 и 13 можно использовать для управления не только генерирующим RF энергию узлом (узлами), включенными в описанные в настоящем документе устройствами для обработки кожи, но их можно также (необязательно) использовать для приема данных от любого датчика или датчиков, включенных в любое из устройств, и для обработки данных, полученных от датчиков, и использовать такие обработанные данные для управления работой генерирующего RF энергию узла (узлов), включенных в устройство (устройства), и (необязательно) для управления работой любого перемещающего электроды механизма или узла, способного перемещать RF электроды устройства(если такой перемещающий электрод узел включен в устройство или в блок RF электродов, например,см. блоки перемещения электрода и электродвигатели, иллюстрируемые на фиг. 10 А, 10 В, 11 А, 11 В, 14 и 15). Такие перемещающие механизмы могут включать без ограничения линейный электродвигатель 200 на фиг. 10 А, 10 В или любой другой тип двигателя (двигателей) или перемещающих электроды механизмов, используемых для перемещения электрода (электродов), включенных в устройство. Например, узел регулятора, используемый в устройствах, может обрабатывать сигналы, полученные от датчика температуры (такого как без ограничения, датчики температуры 225 А, 225 В и 225 С на фиг. 12 А, 12 В) для определения температуры кожи и для остановки подачи RF энергии на кожу через одну или несколько пар электродов или группу электродов, когда определенная температура кожи превышает пороговую величину. Пороговая величина температуры может представлять собой фиксированную (установленную изготовителем) пороговую величину температуры или может представлять собой программируемую пороговую величину, которую может программировать или устанавливать пользователь устройства через подходящий интерфейс пользователя, такой как без ограничения любая подходящая шкала или другое устройство ввода, расположенное на блоке аппликатора 36 (в интересах ясности иллюстрации, на фиг. 3 интерфейс не показан) или на блоке электропитания 32 системы 30 или любым другим подходящим интерфейсом ввода или устройством, которое может быть включено в любое из устройств для обработки кожи и систем, описанных в настоящем документе. Узел аппликатора 6 может представлять собой любой подходящий передающий RF энергию блок для подачи RF энергии на кожу, предпочтительно (но не обязательно) в диапазоне частот от 0,35 до 250 МГц. Однако можно также использовать частоты RF, которые выше или ниже, чем указанный выше диапазон частот. Например, в диапазоне частот от 0,5 до 100 МГц аппликатор может включать RF электроды (не показаны на фиг. 1, 2), приспособленные для подачи RF токов через кожу. RF электроды могут быть выполнены в виде двух или более электропроводных элементов, приспособленных дл контакта с кожей и пропускания RF токов через кожу (не ограничивающие примеры RF электродов показаны на фиг. 4-6,7 А, 7 В, 8A-8F, 9 А-9 С, 10 А, 10 В, 11 А, 11 В и 12). Обычно, RF электроды могут быть скомпонованы парами биполярной конструкции (см. фиг. 8), как известно в данной области. Однако RF электроды могут быть также сконфигурированы в триполярную структуру (см. фиг. 7), где один электрод вводится в контакт с кожей в подвергаемом обработке участке, в то время как другие два электрода могут быть помещены в место, относительно удаленное от подвергаемого обработке участка.-9 016929 Кроме того, в вариантах осуществления, имеющих достаточное количество RF электродов, мультиполярные конфигурации RF электродов можно использовать, как известно в данной области. Например,если имеется 8 различных RF электродов в устройстве (см., например, ниже на фиг. 13), то один электрод может использоваться в мультиполярной конфигурации с тремя, четырьмя, пятью, шестью или семью другими электродами. Альтернативно или дополнительно, если такие 8 RF электродов (таких как электроды 258A-258D и 260A-260D на фиг. 13) используются в таких группах по четыре RF электрода каждая, то внутри каждой группы (такой как, например, группа электродов 258A-258D или группа электродов 260A-260D) один электрод (такой как, например, RF электрод 260 А) могут приводиться в действие в мультиполярной конфигурации в сочетании с остальными тремя RF электродами той же группы электродов (т.е. RF электродов 260B-260D). Альтернативно или дополнительно, большие количества RF электродов в устройстве можно использовать в группе множественных RF электродов с использованием любых подходящих комбинаций биполярной, и/или триполярной, и/или мультиполярной конфигураций электродов в пределах каждой группы RF электродов или между различными группами RF электродов. Таким образом, в устройствах и системах по настоящему изобретению можно использовать любую подходящую конфигурацию RF электродов, известную в данной области. Устройство 20 на фиг. 2 аналогично (но не идентично) устройству 10 на фиг. 1 и включает в себя генерирующий RF энергию узел 4, узел аппликатора 6, узел регулятора 8 для управления генерирующимRF энергию узлом 4 и (возможно, но не обязательно) один или несколько блоков датчиков 2 для регистрации кожных параметров и/или скорости (скорости перемещения) узла аппликатора 6 относительно кожи (не показано) и/или температуры одного или нескольких электродов, включенных в узел аппликатора 6. Конструкция и работа этих компонентов могут быть такими, как описано для устройства 10. В отличие от устройства 10, которое включает в себя внутренний источник питания 12 (фиг. 1), устройство 20 соединено с внешним источником питания 22. Источник питания 22 предназначен для обеспечения питания генерирующего RF энергию узла 4, и узла регулятора 8 и/или (необязательно) датчика (датчиков) 2. Источник питания 22 представляет собой предпочтительно источник электропитания. Следует отметить, что источник питания 22 может представлять собой DC или АС источник питания любого подходящего типа, известный в данной области,включая без ограничения аккумуляторную батарею, первичный гальванический или перезаряжаемый электрохимический элемент, топливный элемент, фотоэлектрический элемент или солнечный элемент(соединенные с подходящим элементом накопления заряда), АС вывод электросети, питание DC (постоянным током) или питание АС (переменным током) или им подобные. Исполнение и конструкция устройств для обработки кожи по настоящему изобретению могут варьироваться в зависимости от определенного лечебного применения. Например (фиг. 3), устройство по настоящему изобретению может быть исполнено в виде настольной или прикроватной системы для использования врачом, или косметологом, или другим пользователем. Такая система может включать в себя основной узел для помещения в него некоторой необходимой электрической цепи для обеспечения функций питания и управления, компоненты, обеспечивающие функции безопасности (необязательные) и/или другие компоненты системы, и удерживаемую в руке часть, которая может накладываться на область обрабатываемой кожи и которая может включать в себя аппликатор и, необязательно, блоки датчиков. На фиг. 3, которая представляет собой схематический изометрический вид, иллюстрирующий систему обработки кожи, включающую в себя базовую станцию и удерживаемую в руке часть в соответствии с вариантом осуществления систем по настоящему изобретению. Система 30 включает в себя основной узел 32 для обеспечения питания и/или для управления различными параметрами обработки и элементы безопасности, и удерживаемый в руке блок 36, который может включать RF электроды 38 для подачи RF энергии на кожу, и один или несколько блоков датчиков (детально не показаны). Удерживаемый в руке блок 36 может включать в себя кожух 36 А, предпочтительно (но не обязательно) изготовленный из пластика или другого подходящего материала на полимерной основе, такого как, например, поликарбонат, Delrin и им подобный, или другого подходящего материала, как известно в данной области. Удерживаемый в руке блок 36 также включает в себя множество из двух или более RF электродов для подачи RF токов на кожу. Удерживаемый в руке блок 36 имеет такую форму и размер, что оператор или пользователь может удобно удерживать его рукой и накладывать на кожу для ее обработки. Удерживаемый в руке блок 36 также (необязательно) может включать в себя электрическую цепь или часть (части) электрической цепи узла регулятора 8, генерирующий RF энергию узел 4, и может также включать в себя блок (блоки) датчиков 2, как описано выше и ниже в настоящем описании. Удерживаемый в руке узел 36 также может быть соединен с основным узлом 32 подходящим кабелем 21, который может включать в себя все электрические провода (не показаны), необходимые для соединения компонентов, заключенных внутрь основного узла 32, с электрическими компонентами, включенными в удерживаемый в руке блок 36. Однако предпочтительно, в соответствии с другим вариантом осуществления системы, основной узел 32 может включать в себя один или несколько блоков регулятора 8, генерирующий RF энергию узел- 10016929 4, или часть (части) его электрической цепи, и может также включать электрические цепи (не показаны) для обработки сигналов или данных от блока (блоков) датчиков 2. В варианте осуществления, иллюстрируемом на фиг. 3, основной узел 32 включает в себя силовой кабель 34, соединяемый с АС выводом электросети для подачи электроэнергии к устройству 30. Однако в соответствии с вариантом осуществления системы основной узел 32 может включать в себя любой подходящий внутренний источник питания, известный в данной области (такой как, но без ограничения источник питания 12 на фиг. 1). Основной узел 32 также включает в себя интерфейс пользователя 7, который можно использовать для передачи данных и/или сигналов между системой 30 и пользователем системы. Интерфейс пользователя 7 может включать в себя (необязательный) блок дисплея 29 для представления на дисплее температуры кожи или температуры RF электрода (электродов) для пользователя системы 30, как в деталях описано ниже. Интерфейс пользователя 7 может также включать в себя (необязательный) блок акустической системы 28 для подачи звуковых сигналов пользователю системы, как в деталях описано ниже. Интерфейс пользователя 7 может также включать круговые шкалы 9 управления для управления работой системы 30 пользователем и для ввода данных и/или управляющих сигналов в систему 30, как в деталях описано ниже. Система 30 может также (желательно, но необязательно) включать в себя блок переключения 23. Блок переключения 23 может представлять собой удерживаемое рукой устройство, сконфигурированное для удобства удерживания рукой. Блок переключения 23 имеет кожух 24, предпочтительно изготовленный из пластикового материала или ему подобного. Кожух 24 включает в себя электрический переключатель (в интересах ясности или иллюстрации, переключатель в деталях не показан). Переключатель, включенный в кожух 24, может приводиться в действие кнопкой включения 25, соединенной с электрическим переключателем, и подвижно фиксированной внутри кожуха 24. Блок переключения 23 может быть электрически соединен с основным блоком 32 подходящим кабелем 27, который включает в себя все необходимые электрические провода для соединения электрического переключателя, включенные в кожух 24, с основным блоком 32 для обеспечения возможности включения и выключения RF питания RF электродов 38 удерживаемого в руке блока 36. При работе, когда кожа пациента (не показано) обрабатывается пользователем или оператором (не показано) системы, таким как, например, косметолог, врач или им подобный, блок переключения 23 может удерживаться рукой получающего лечение пациента. Если получающий лечение пациент ощущает любой тип дискомфорта во время лечения (такой как, без ограничения, комфорт вследствие избыточного нагревания кожи RF электродами или по какой-либо любой другой причине), пациент может нажать кнопку 25 для выключения подачи RF энергии на аппликатор 36. Эта конструкция имеет преимущество не только в качестве дополнительного управляемого пациентом устройства безопасности, но также ввиду того, что психологически самочувствие пациента может улучшаться и быть более расслабленным во время лечения именно потому, что пациент знает, что подача RF энергии на его или ее кожу может быть немедленно прекращена по инициативе пациента. Фиг. 4 представляет собой схематический изометрический вид удерживаемого в руке устройства для обработки кожи в соответствии с другим вариантом осуществления устройств по настоящему изобретению. Удерживаемое в руке устройство 40 включает в себя кожух 40 А. Кожух 40 А предпочтительно(но необязательно) изготовлен из пластика или другого подходящего полимера на основе такого материала, как, например, поликарбонат, Delrin и им подобный, или любого другого подходящего материала, известного в данной области техники. Удерживаемое в руке устройство 40 также включает в себя блок 46 RF электродов. Блок 46RF электродов включает в себя шесть RF электродов 48 для подачи RF токов на кожу. Устройство 40 включает в себя аккумуляторную батарею 42 для обеспечения источника питания для компонентов устройства 40. Однако устройство 40 может включать в себя любой другой подходящий источник питания, известный в данной области техники, и/или описано в отношении фиг. 1,2. Устройство 40 также включает в себя переключатель 54 для включения и выключения устройства 40 пользователем. Устройство 40 также включает в себя генерирующий RF энергию узел 4 (в интересах ясности иллюстрации, не показан на фиг. 4), такой как, например, генерирующий RF энергию узел 4, и узел регулятора 8 (в интересах ясности иллюстрации не показан на фиг. 4) для управления генерирующим RF энергию узлом 4 и (желательно, но необязательно) один или более блоков датчиков для регистрации параметров кожи и/или скорости (скорости движения) блока 46 RF электродов относительно кожи (не показана) и/или температуры одного или нескольких электродов 48, включенных в блок 46 RF электродов. Конструкция и работа этих компонентов могут быть, как описано выше для устройства 10. Блок 46 RF электродов включает в себя (необязательный) датчик 52 для определения скорости движения блока 46 RF электродов относительно кожи. Конструкция и работа датчика 52 описана в деталях ниже и иллюстрируется на фиг. 5 и 6. Когда скорость движения блока 46 RF электродов относительно обрабатываемой кожи (не показана) меньше, чем предварительно установленная или заданная (или необязательно предварительно установленная изготовителем) пороговая величина, подача питания к RF электродам может быть остановлена. Этот (необязательный) признак устройства 40 представляет собой преимущественный предохранительный признак, обеспечивающий то, что если RF электроды 48 остают- 11016929 ся в контакте с кожей, пока устройство стационарно или движется слишком медленно относительно кожи, то подача RF энергии на кожу прерывается во избежание избыточного нагревания и/или ожога кожи. Другие датчики и предохранительные механизмы, которые могут быть включены в устройство 40,могут включать в себя термические датчики (не показаны на фиг. 4), которые могут измерять температуру RF, электроды 48. Регулятор устройства 40 может быть сконфигурирован для прерывания подачи RF энергии на кожу, если температура одного или более электродов 48 превышает предварительно установленную или заданную (или предварительно установленную изготовителем) величину, во избежание избыточного нагревания и/или ожога кожи. Дополнительные предохранительные механизмы могут быть включены в устройство 40 для предотвращения искрения RF электродов, описаны в деталях ниже в отношении фиг. 7 А, 7 В. В соответствии с вариантом осуществления устройства 40 блок RF электродов может быть образован в виде фиксированной части устройства 40 или может быть без возможности отсоединения прикреплен к кожуху 40 А устройства 40. Такие блоки электродов множественного использования могут быть изготовлены из подходящего пластика, такого как поликарбонат, Teflon, Delrin или им подобные, или из любого другого подходящего электрически изолирующего материала. RF электроды таких фиксированных электродных блоков множественного применения могут быть изготовлены или могут включать в себя любое подходящее электропроводное вещество, такое как без ограничения металл, нержавеющая сталь 316, другие типы нержавеющей стали, бронза, алюминий, покрытый никелем, или любой другой тип электропроводного материала, имеющий подходящую проводимость. В соответствии с другим вариантом осуществления устройства 40 блок RF электродов 46 устройства 40 сконфигурирован в виде отсоединяемого блока электродов. Блок RF электродов 46 может отсоединяться от кожуха 40 А устройства 40 для очистки и/или технического обслуживания и ремонта и/или замены, если возникнет необходимость. В соответствии с одним вариантом осуществления устройства блок RF электродов 46 устройства прикреплен с возможностью отсоединения к кожуху 40 А и может быть отсоединен и замещен другим новым блок RF электродов, идентичным блоку RF электродов 46. В соответствии с другим вариантом осуществления устройств и систем по настоящему изобретению устройство 40 может быть сконфигурировано для работы с разнообразными различными конфигурациями присоединяемых/отсоединяемых и/или замещаемых и/или одноразовых блоков RF электродов. Два дополнительных иллюстративных иным образом сконфигурированных отсоединяемых блокаRF электродов 56 и 76 показаны на фиг. 4. Блок RF электродов 56 представляет собой подвижный блок электродов, включающий подвижныеRF электроды. Блок RF электродов 56 включат в себя кожух блока 58, предпочтительно (но необязательно) изготовленный из пластика или другого подходящего материала на полимерной основе, такого как,например, поликарбонат, Delrin и им подобный, или другого подходящего материала, как известно в данной области. Блок RF электродов 56 также включает два подвижных RF электрода 68 А и 68 В, которые подвижно расположены внутри подобных щели отверстий 70 А и 70 В, образованных внутри кожуха 58. Внутренний механизм (не показан на фиг. 4) дает возможность одному или нескольким электродвигателям (не показаны), включенным в кожух 58, управляемо перемещать каждый из RF электродов 68 А и 68 В внутри соответствующего отверстия 70 А и 70 В. Таким образом, расстояние D1 между электродами 68 А и 68 В может изменяться возможным управлением работой электродвигателя (электродвигателей). Электродвигатель (электродвигатели) могут управляться узлом регулятора 8 устройства 40. Блок электродов 56 также включает в себя электрические контакты 62, которые используются для электрического соединения любых электрических компонентов, включенных в блок RF электродов, с электрическими компонентами, включенными в кожух 40 А устройства 40. Электрические контакты 62 могут обеспечить подачу питания и/или сигналов управления к любым электрическим цепям и/или электромеханическим частям и/или датчикам, включенным в блок RF электродов 58 (например, без ограничения подачу RF токов от узла генератора RF энергии 4 к RF электродам 68 А и 68 В, подачу сигналов управления и/или электрическое питание от узла регулятора 8 и/или аккумуляторной батареи 42 к любому электродвигателю (электродвигателям), соединенным с RF электродам 68 А и 68 В, и им подобным). Электрические контакты 62 могут также обеспечить канал для вывода любых регулирующих сигналов и/или генерируемых датчиком сигналами или генерируемых датчиком данных к любым электрическим цепям и/или компонентам, включенным в устройство 40 (например, без ограничения подачу выводных электрических сигналов датчиками, включенными в блок RF электродов 56, к цепи регулятора 8 устройства 40). Кроме работы в качестве электрических контактов электрические контакты 62 могут также быть структурно сконфигурированы для работы в качестве и/или для содействия механическому присоединению (и/или отсоединению), и/или запиранию, и/или защелкиванию блока RF электродов 56 на кожухе 40 А устройства 40. Альтернативно, блок RF электродов 56 может быть прикреплен к устройству 40 посредством любого подходящего типа механизма прикрепления (не показан на фиг. 4), как известно в данной области. Путем возможного изменения расстояния D1 между RF электродам 68 А и 68 В можно изменять- 12016929 глубину проникновения (а также, наряду с другим, тип распределения RF тока и RF энергии внутри кожной ткани) RF энергии в кожные ткани. Например, увеличение расстояния D1 может вызвать проникновение RF токов глубже в кожную ткань и осаждение RF энергии на более глубоком уровне внутри кожи,приводя к регулируемому нагреванию более глубоких слоев или тканей кожи. Уменьшение расстоянияD1 может привести к более мелкому проникновению токов RF внутрь кожной ткани и осаждению RF энергии на более поверхностных слоях или тканях кожи, приводя к управляемому нагреванию более неглубоких или более поверхностных кожных слоев или тканей. Преимущество использования устройства 40 с блоком RF электродов 56 состоит в том, что возможно управление и варьирование распределения RF энергии в кожу. Например, можно подавать RF энергию в неглубокую или поверхностную кожную ткань (ткани) или слои, удерживая короткое расстояниеD1. Аналогичным образом, можно подавать RF энергию в более глубокую ткань (ткани) или слои кожи,удерживая длинное расстояние D1 (до максимального расстояния, допустимого размерами и конфигурацией отверстий 70 А и 70 В). В соответствии с еще одним вариантом осуществления устройств и систем по настоящему изобретению можно непрерывно или периодически регулировать распределение RF энергии и итоговое распределение тепла внутри кожных тканей постоянным (непрерывным) или периодическим изменением расстояния D1 во время наложения блока RF электродов 56 на кожу. Например, если один или оба электрода 68 А и 68 В постоянно или периодически перемещаются внутри их соответствующих отверстий 70 А и 70 В, то нагревание может соответственно непрерывно или прерывисто смещаться между поверхностной и более глубокой кожной тканью, обеспечивая одновременное (или, по меньшей мере, в среднем) нагревание и неглубоких, и более глубоких кожных тканей. Следует отметить, что в соответствии с другими вариантами осуществления устройств и систем по настоящему изобретению могут конструироваться и работать другие типы блоков RF электродов с подвижными электродами или устройствами с перемещаемыми RF электродами. Дополнительные примеры таких устройств и их конструкции и способов работы с ними детально описаны ниже (со ссылкой на фиг. 9 А-9 С, 10 А-10 В, 11 А-11 В и 12 А-12 В). Еще один тип другого блока RF электродов 76 также показан на фиг. 4. Блок RF электродов 76 включает электрические контакты 62, которые используются для электрического соединения любых электрических компонентов, включенных в блок RF электродов 76, с электрическими компонентами,включенными в кожух 40 А, устройства 40, как детально описано выше, в отношении блока RF электродов 56. Контакты 62 могут также использоваться или не использоваться для механического присоединения блока RF электродов 76 к устройству 76, как детально описано выше в отношении блока RF электродов 56. Блок RF электродов 76 также включает в себя четыре RF электрода 78 А, 78 В, 78 С и 78D, возможно присоединенных к кожуху 78. RF электроды 78 А, 78 В, 78 С и 78D не смещаемы в латеральном направлении относительно кожуха 78, но могут располагаться внутри в подходящих отверстиях 80 А, 80 В, 80 С и 80D, образованных внутри кожуха 78 так, чтобы они могли перемещаться внутрь и наружу соответственно внутри отверстий 80 А, 80 В, 80 С и 80D. Таким образом, например, RF электрод 78 А может перемещаться внутри отверстия 80 А в направлениях, представленных стрелкой с двойным острием, обозначенной цифрой 90, которая лежит вдоль пунктирной линии 92, представляющей продольную ось, проходящую через электрод 78 А. Остальные электроды 78 В, 78 С и 78D могут быть аналогичным образом подвижно расположены внутри своих соответствующих отверстий 80 В, 80 С и 80D. Предпочтительно (но необязательно), RF электроды 78 А, 78 В,78 С и 78D установлены на пружинах (пружина не показано на фиг. 4, но такие пружины показаны на фиг. 5 и 6) для обеспечения соответствующего контакта с кожей, когда устройство 40 прижимается к коже. Теперь обратим внимание на фиг. 5 и 6. Фиг. 5 представляет собой изометрический вид, иллюстрирующий блок RF электродов, имеющий пять RF электродов, в соответствии с вариантом осуществления по настоящему изобретению. Фиг. 6 представляет собой изометрический вид, иллюстрирующий блок RF электродов, имеющий пять RF электродов, и механический датчик скорости, в соответствии с другим вариантом осуществления блоков RF электродов по настоящему изобретению. Блок RF электродов 100 имеет кожух 100 А, изготовленный из пластикового материала или подходящего полимера, такого как без ограничения поликарбонат, Delrin или любого другого подходящего материала. Кожух 100 А предпочтительно изготовлен из не проводящего электричество материала. Кожух 100 А имеет пять электропроводных RF электродов 108 А, 108 В, 108 С, 108D и 108 Е, которые подвижно расположены внутри пяти подходящих каналов 117, образованных в кожухе 100 А (следует отметить, что в интересах ясности иллюстрации, на фиг. 6 отмечен только один из каналов 117).RF электродов 108 А, 108 В, 108 С, 108D и 108 Е могут быть сконструированы и работать, как известно в данной области. Например, каждый из RF электродов 108 А, 108 В, 108 С, 108D и 108 Е может быть изготовлен (или может включать в себя) электропроводный материал, такой как любой подходящий металл, такой как без ограничения нержавеющая сталь 316, бронза, алюминий, покрытый никелем, и им подобный. Альтернативно, RF электроды могут быть изготовлены из не проводящего электричество ма- 13016929 териала, такого как пластик или другой материал на полимерной основе, такой как без ограничения поликарбонат, Delrin и им подобный, и RF электроды могут быть изготовлены электропроводными покрытием или металлизацией пластика или другой не проводящей электричество части электрода соответствующим электропроводным материалом, таким как подходящий металл или металлический сплав,включая без ограничения сплав на основе никеля-кадмия, золото, платину, никель или любой другой подходящий электропроводный материал, известный в данной области техники. Блок RF электродов 100 включает в себя пять пружин 105. Каждая пружина 105 прикреплена к кожуху 100 А и к одному RF электроду RF электродов 108 А, 108 В, 108 С, 108D и 108 Е. Таким образом, каждый RF электрод из RF электродов 108 А, 108 В, 108 С, 108D и 108 Е подпружинен и может двигаться внутри канала 117, когда RF электрод прижимается к коже 109. Блок RF электродов 100 имеет дополнительный канал 107, образованный в нем. Канал 107 может использоваться для помещения в него датчика(см. фиг. 6). Каждый из электродов 108 А, 108 В, 108 С, 108D и 108 Е может быть прикреплен к (предпочтительно к изолированному) проводящему электричество проводу (в интересах ясности иллюстрации,провода не показаны) для подачи RF энергии на RF электрод. Электропроводные провода могут быть соединены с генерирующим RF энергию узлом (на фиг. 5, 6 не показан), который может быть включен в устройство, к которому прикреплен блок RF электродов (в интересах ясности иллюстрации, на фиг. 5, 6 все устройство не показано, но оно может быть подобным устройству 40 на фиг. 4, или удерживаемому в руке узлу 36 устройства 30 на фиг. 3). Когда блок RF электродов 100 прижимается к коже, RF электроды 108 А, 108 В, 108 С, 108D и 108 Е или, по меньшей мере, некоторые из них, перемещаются внутри отверстий 117 и входят в плотный контакт с кожей 109 ввиду того, что они подпружинены. Расположение и установка на пружину электродов преимущественно способствуют способности отдельных электродов 108 А, 108 В, 108 С, 108D и 108 Е повторять контуры кожи и вступать в плотный контакт с кожей даже при наложении, по существу, на не плоскостные области кожи, такие как определенные области на лице, кистях рук, стопах или других частях тела, и обеспечивает возможность подачи RF токов на кожу 109 через два или более электродов из электродов 108 А, 108 В, 108 С, 108D и 108 Е. На фиг. 6 блок RF электродов 120 аналогичен блоку RF электродов 100, за исключением того, что блок RF электродов 120 также включает датчик скорости 114. Датчик скорости 114 включает вращаемый элемент 110, который вращаемо прикреплен внутри канала 107 кожуха 100 А. Вращаемый элемент 110 вращаемо соединен с преобразователем 112. Преобразователь 112 может представлять собой любой тип улавливающего вращения преобразователя, известный в данной области. Например, преобразователь 112 может быть исполнен в виде небольшого электромотора, выполненного с возможностью функционировать в качестве генератора переменного тока или генератора постоянного тока, когда вращается его ротор (не показан). Когда вращаемый элемент 110 вращается при прокатке по коже, электромотор вырабатывает электрический сигнал, указывающий скорость вращения вала электрического мотора. Этот сигнал может выводиться подходящими электрическими проводниками к любому типу электрической цепи(не показана на фиг. 5, 6) для обработки. Обработка может обеспечить сигнал или данные, указывающие скорость движения блока RF электродов 120 по коже. При работе, когда блок RF электродов 100 прижат к коже, то RF электроды 108 А, 108 В, 108 С, 108D и 108 Е или у некоторых из электродов движутся внутри отверстий 117 кожуха 100 А, и вращаемый элемент 110 касается кожи 109. В этом положении, оператор системы или устройства перемещает блок RF электродов 100 по поверхности кожи 109, вращаемый элемент 110 вращается. Вращаемый элемент 11 соединен с преобразователем 112 через передаточный механизм 115. Таким образом, когда блок RF электродов 120 перемещается по коже, электрический сигнал, вырабатываемый преобразователем 112,пропорционален скорости движения вращаемого элемента по коже. Когда скорость блока RF электродов 120 относительно обрабатываемой кожи (не показана) меньше,чем предварительно установленная или заданная (или необязательно предварительно установлена изготовителем) пороговая величина, подача питания на RF электроды 108 А, 108 В, 108 С, 108D и 108 Е может быть остановлена. Этот (необязательный) элемент является преимущественным предохранительным элементом, обеспечивая то, что если некоторые из RF электродов 108 А, 108 В, 108 С, 108D и 108 Е остаются в контакте с кожей, пока устройство неподвижно или движется слишком медленно относительно кожи, то подача RF энергии на кожу прерывается во избежание избыточного нагревания и/или ожога кожи. В соответствии с другими вариантами осуществления устройства и систем по настоящему изобретению датчики скорости 114 не должны обязательно выполняться в виде механического датчика, подобного конкретному иллюстративному датчику, показанному на фиг. 6. Скорее, датчик или датчики (если используется более одного датчика скорости) могут представлять собой любой датчик (датчики), подходящие для выявления скорости движения (скорости перемещения) узла аппликатора (такого как узел аппликатора 6 на фиг. 1, 2) или узла блока RF электродов (таких как без ограничения узлы RF электродов 46 и 120 соответственно на фиг. 4 и 6) по коже. Следует отметить, что способы и датчики для определения скорости движения аппликатора или устройства или части устройства относительно кожи хорошо известны в данной области, не являются предметом настоящего изобретения и поэтому детально не опи- 14016929 саны ниже. Например, способы и устройства для такого определения скорости может выполняться с использованием механического гироскопа (см., например, патент США 5296794), оптического гироскопа (см., например, патент США 4514088, полностью включенный в настоящее описание в качестве ссылки), оптической мыши (см., например, патенты США 4631400 и 4920260, полностью включенные в настоящее описание в качестве ссылки), других механических систем, таких как датчики положения(см., например, патенты США 5235514 и 5208521, полностью включенные в настоящее описание в качестве ссылки). Однако следует отметить, что для выполнения определения скорости устройств по настоящему изобретению можно использовать другие подходящие типы датчиков и способы определения скорости,известные в данной области техники, и специалисты в данной области техники могут легко приспособить их для использования в устройствах и системах по настоящему изобретению. Обычно, когда датчик(и) 2 устройств 10 и 20 (фиг. 1, 2) включают в себя датчики скорости, то датчики скорости могут соединяться с (необязательным) узлом определения скорости (не показан), включенным в основной узел (на фиг. 3) или в удерживаемое в руке устройство (такое как без ограничения устройство 40 на фиг. 4). Узел определения скорости может принимать сигналы от одного или нескольких датчиков 2, или 52, или 114 (соответственно фиг. 1, 2, 4 и 6) и может обрабатывать сигналы для определения скорости движения узла аппликатора 6 или блоков RF электродов 46 или 120 относительно кожи. Если измеренная скорость движения удерживаемого в руке устройства 40 относительно кожи ниже, чем предварительно установленная или заданная пороговая величина скорости, то подача тока на RF электроды узла аппликатора или узел (узлы) RF электродов в сборе может прерываться во избежание избыточного нагревания кожи RF энергией в медленно движущемся или стационарном удерживаемом рукой устройстве, или аппликаторе или узла электродов в сборе. Узел определения скорости (не показан) может быть выполнен в виде отдельной электрической цепи (не показана), соединенной с узлом регулятора 8 (фиг. 1, 2), или может также соединен с источником питания 12 или 22 (соответственно на фиг. 1 и 2), или с аккумуляторной батареей 42 (на фиг. 4) для управления подачей электрического тока от источника питания к генерирующему RF узлу 4 или к RF электродам устройства. В соответствии с другим вариантом осуществления устройств по настоящему изобретению сигналы от датчика (датчиков) скорости могут обрабатываться узлом регулятора 8 без кондиционирования или с подходящим осуществлением подходящей электрической схемой, включенной в устройство (устройства) для обработки кожи. Таким образом, определяющий скорость узел может быть выполнен полностью или частично в виде части узла регулятора 8 и может быть выполнен внутри узла регулятора 8 подходящим аппаратным или программным обеспечением или подходящей комбинацией аппаратного и программного обеспечения, известного в данной области техники. Следует отметить, что в соответствии с дополнительными вариантами осуществления устройств по настоящему изобретению в различные устройства и системы по настоящему изобретению могут быть включены другие предохранительные устройства и элементы. Обычная проблема, встречающаяся при использовании RF электродов для нагревания кожи подачей RF энергии, заключается в том, что электрическое соединение RF электродов с кожей может не всегда быть оптимальным. Например, если некоторые из RF электродов не надежно электрически соединены с подлежащей кожей, между RF электродами и кожей может возникнуть искрение, которое может быть нежелательно ввиду повышенной вероятности ожога кожи. Поэтому в соответствии с одним вариантом осуществления устройств и систем по настоящему изобретению в системы или устройства может быть (необязательно) включен предохранительный механизм для обеспечения должного электрического соединения RF электродов с кожей во время подачи RF токов на кожу. Например, микропереключатель может быть прикреплен к кожуху аппликатора или блоку RF электродов под RF электродами. Если микропереключатель открыт, то регулятор переключает подачу RF энергии только на те RF электроды при закрытом микропереключателе. Микропереключатель может быть прикреплен к устройству так, что когда RF электрод начинает отсоединяться от кожи и движется наружу от кожуха, микропереключатель открывается перед тем как RF электрод утрачивает контакт с кожей, и регулятор уже выключает RF питание этого конкретного электрода перед тем, как RF электрод действительно отсоединится от кожи для предотвращения искрения. Фиг. 7 А и 7 В представляют собой частичные схемы в разрезе, иллюстрирующие два различных положения RF электрода и связанного устройства переключения, включенного в устройство для обработки кожи в соответствии с другим вариантом осуществления устройств по настоящему изобретению. На фиг. 7 А RF электрод 128 показан расположенным внутри отверстия 136, образованного в кожухе 130 устройства для обработки кожи (устройство полностью не показано) или его части (в интересах ясности иллюстрации, только часть кожуха 130 показана на фиг. 7 А и 7 В). RF электрод 128 механически соединен с соединительным элементом 137, который соединен с переключающим элементом 139 микропереключателя 140. RF электрод 128 также прикреплен к пружине 135, которая также прикреплена к другой части кожуха 130. На фиг. 7 А кожух 130 показан прижатым к коже 109. RF электрод 128 находится в надежном контакте с кожей 109 и переместился внутри отверстия 136, упершись, толкнул пружину 135 так, что соеди- 15016929 нительный элемент 137 толкнул переключающий элемент 139 микропереключателя 140 в закрытое положение, обеспечивающее возможность подачи RF энергии на RF электрод 128 и через RF электрод 128 и другой электрод на кожу 109 (в интересах ясности иллюстрации, следует отметить, что второй RF электрод, требуемый для замыкания цепи при биполярной конфигурации RF электродов, не показан на фиг. 7 А и 7 В). Как показано на фиг. 7 В, когда кожух 130 поднят по направлению от кожи 109, сокращенная пружина 135 толкает RF электрод 128 и расправляется. Соединительный элемент 137 оттягивается по направлению к коже 109 пружиной 135 и RF электродом 128, соединенным с пружиной 135, и переключает переключающий элемент 139 микропереключателя 140 в открытое положение, выключая подачу RF энергии на RF электрод перед тем как электрод 128 отсоединится от кожи. Следует отметить, что микропереключатель 140, работающий в этом варианте осуществления, в действительности представляет собой узел датчика, выявляющего контакт, который выявляет, находится ли электрод 128 в контакте с кожей 109 или нет. Предпочтительно микропереключатель 140 относится к не защелкивающему типу, который требует постоянного толкания соединительного элемента 137 для поддержания закрытого положения. Это устройство преимущественно обеспечивает то, чтобы подача RF тока на любой RF электрод, который ненадежно контактирует с кожей 109 или который прошел заданное или предварительно установленное расстояние наружу (по направлению к коже 109), предохранительно прерывается перед тем как может возникнуть любое искрение. Однако для специалиста в данной области техники очевидно, что для исполнения описанного в настоящем изобретении предохранительного элемента можно использовать любые другие подходящие переключающие конструкции и переключающие устройства любого типа, известные в данной области техники. Следует отметить, что переключающее устройство против искрения 140 представлено в качестве примера и что тип, структура и вид работы переключающего устройства может варьироваться, что вполне очевидно для специалистов в данной области. Например, положение RF электрода можно контролировать любым типом датчика (датчиков), таким как без ограничения оптический датчик(и), электрооптический датчик(и), электромагнитный датчик(и), или любой другой датчик(и), известный в данной области, и выходной сигнал датчика (датчиков) и можно использовать для активации переключателя 140 или любого другого переключающего устройства, используемого в устройстве. Аналогичным образом, любой тип подходящего переключающего устройства, известного в данной области, можно использовать вместо микропереключателя 140 для исполнения предохранительного устройства против искрения различных других вариантов осуществления устройств и систем по настоящему изобретению. Теперь обратим внимание на фиг. 8A-8F, которые представляют собой схематические чертежи,изобразительно иллюстрирующие различные стадии способа работы устройства для обработки кожи с использованием переключения пары электродов и/или группы электродов, в соответствии с одним вариантом осуществления устройства по настоящему изобретению. Фиг. 8 А схематически иллюстрирует конструкцию из шести электродов 152 А, 152 В, 152 С, 152D,152 Е и 152F, расположенных в кожухе 130 А устройства для обработки кожи 150. Следует отметить, что в интересах ясности показана лишь часть кожуха 130, включающая в себя электроды. RF электроды 152 А, 152 В, 152 С, 152D, 152 Е и 152F могут представлять собой без ограничения RF электроды любого подходящего типа, как описано ниже в настоящем изобретении, и иллюстрируется в чертежах и известно в данной области. При работе устройства 150 регулятор устройства 150 (такой как без ограничения регулятор 8 на фиг. 1, 2, или любой другой подходящий тип регулятора и/или переключающее устройство) регулирует подачу RF токов к выбранным парам RF электродов. Например, на фиг. 8 А RF токи одновременно подаются на кожу парой RF электродов 152 В, 152D и парой электродов 152 Е, 152F. Подача RF токов схематически указана стрелкой с двойным острием, соединяющей RF электроды выбранной пары RF электродов. Например, стрелка с двойным острием 155 схематически указывает, что RF токи подаются на кожу через RF электроды 152 В и 152D, а стрелка с двойным острием 156 схематически указывает, что RF токи подаются на кожу через RF электроды 152 Е и 152F. Следует отметить, что во время подачи RF токов в каждой активированной паре электродов одинRF электрод пары работает в качестве анода, а второй RF электрод пары работает в качестве катода в зависимости от полярности электрического потенциала, подаваемого на электроды пары. Таким образом,когда пары электродов 152 В, 152D и 152 Е, 152F одновременно задействуются для подачи RF токов на кожу, RF ток также будет течь между анодом пары 152 В, 152D и катодом пары 152 Е, 152F. Аналогичным образом, RF ток также будет одновременно течь между катодом пары 152 В, 152D и анодом пары 152 Е,152F. После подачи RF токов на кожу через пары электродов 152 В, 152D и 152 Е, 152F в течение первого периода времени регулятор или переключающее устройство, включенное в устройство 150, может прекратить подачу RF токов через пары электродов 152 В, 152D и 152 Е, 152F и может начать подачу RF токов на кожу через пары электродов 152 А, 152 С и 152 В, 152 Е, как схематически показано на фиг. 8 В соответственно стрелками с двойными остриями 157 и 158, в течение второго периода времени. Следует- 16016929 отметить, что в течение второго периода времени ток не подается на кожу через электроды 152D и 152F(которые нагрелись RF токами в течение первого периода времени), позволяя этим электродам охладиться в течение всего второго периода времени и избежать или снизить перегрев электродов 152D и 152F. После подачи RF токов на кожу через пары электродов 152 А, 152 С и 152 В, 152 Е в течение второго периода времени регулятор или переключающее устройство, включенное в устройство 150, может прекратить подачу RF токов на кожу через пары RF электродов 152 А, 152 С и 152 В, 152 Е и может начать подачу RF токов на кожу через пары RF электродов 152 А, 152D и 152 С, 152F, как схематически указано на фиг. 8 С соответственно стрелками с двойными остриями 160 и 162, в течение третьего периода времени. Следует отметить, что в течение третьего периода времени ток не подается на кожу через электроды 152 В и 152 Е (которые нагрелись RF токами в течение второго периода времени), позволяя этим электродам охладиться в течение всего третьего периода времени и избежать или снизить перегрев электродов 152 В и 152 Е. После подачи RF токов на кожу через пары электродов 152 А, 152D и 152 С, 152F в течение третьего периода времени регулятор или переключающее устройство, включенное в устройство 150, может прекратить подачу RF токов на кожу через пары RF электродов 152 А, 152D и 152 С, 152F и может начать подачу RF токов на кожу через одну пару электродов 152 В, 152 С в течение четвертого периода времени,как схематически указано стрелкой с двойными остриями 164 на фиг. 8D. Следует отметить, что в течение четвертого периода времени ток не подается на кожу через электроды 152 А, 152D, 152 Е и 152F (которые нагрелись RF токами в течение некоторых из ранее описанных периодов времени), позволяя этим электродам охладиться в течение всего четвертого периода времени и избежать или снизить перегрев электродов. После подачи RF токов на кожу через одну пару электродов 152 В, 152 С в течение четвертого периода времени регулятор или переключающее устройство, включенное в устройство 150, может прекратить подачу RF токов на кожу через одну пару RF электродов 152 В, 152 С и может начать подачу RF токов на кожу через триплет электродов 152 А, 152 С и 152 Е в течение пятого периода времени, как схематически указано стрелками с двойными остриями 166 и 168 на фиг. 8 Е. Следует отметить, что при использовании триплета электродов 152 А, 152 С и 152 Е для подачи RF токов на кожу (такая конфигурация электродов далее именуется как триполярная конфигурация электродов), любой один электрод из триплета 152 А, 152 С и 152 Е может быть выбран в качестве катода, тогда как остальные два электрода используются в качестве анодов. Наоборот, можно использовать любой одиночный электрод, выбранный из триплета 152 А, 152 С и 152 Е, в качестве анода, тогда как остальные два электрода используются в качестве катодов. После подачи RF токов на кожу через триплет электродов 152 В, 152 А, 152 С и 152 Е в течение пятого периода времени регулятор или переключающее устройство, включенное в устройство 150, может прекратить подачу RF токов на кожу через триплет электродов 152 А, 152 С и 152 Е и может начать подачуRF токов на кожу через триплет электродов 152 В, 152D и 152F в течение шестого периода времени, как схематически указано стрелками с двойными остриями 170 и 172 на фиг. 8F. Следует отметить, что при использовании триплета электродов 152 А, 152 С и 152 Е для подачи RF токов на кожу, любой один электрод из триплета 152 В, 152D и 152F может быть выбран в качестве катода, тогда как остальные два электрода используются в качестве анодов. Наоборот, можно использовать любой одиночный электрод, выбранный из триплета 152 В, 152D и 152F, в качестве анода, тогда как остальные два электрода используются в качестве катодов. Следует также отметить, что в течение шестого периода времени ток не подается на кожу через триплет электродов 152 А, 152 С и 152 Е (которые нагрелись RF токами в течение некоторого из ранее описанных периодов времени), позволяя этим электродам охладиться в течение всего шестого периода времени во избежание или для снижения перегрева электродов. Специалистам в данной области очевидно, что продемонстрированный выше принцип переключения пары электродов и переключения триплета электродов может распространяться на любое количество и любую группировку электродов. Таким образом, можно группировать электроды в группы, включающие любое желаемое количество N электродов (где N представляет собой положительное целое число,равное или больше чем 2), и переключать между любым выбранным количеством таких групп или комбинаций электродов (при условии, что в устройстве имеется достаточное количество RF электродов для обеспечения возможности переключения группы электродов для достижения целесообразного охлаждения не активированных электродов). Описанное выше иллюстративное переключение пары электродов или группу электродов может продолжаться, как описано выше, пока устройство 150 активно (включено), и некоторые из RF электродов находятся в контакте с кожей. Переключение пар электродов может продолжаться путем приведения в действие (подачей через них RF токов) любой подходящей пары электродов или любой подходящей комбинации пар электродов (или групп электродов) в пределах продолжения установленных периодов времени, как описано выше в не ограничивающих примерах, показанных на фиг. 8A-8D. Следует отметить, что описанное выше переключение между различными группами или различными парами RF электродов может быть осуществлено в устройствах и блоках электродов по настоящему- 17016929 изобретению с использованием различных типов аппаратного исполнения. В соответствии с одним возможным исполнением, регулятор, используемый в устройстве (такой как без ограничения узел регулятора 8 на фиг. 1, 2), может выполнять переключение групп электродов. Однако поскольку RF энергия, подаваемая через RF электроды, может быть значительным, устройства и/или блоки электродов могут быть должны включать один или несколько узлов переключения (не показаны), которые могут быть соединены между узлом регулятора 8 (или любым другим типом регулятора, используемым в устройстве) и RF электродами. Например, такой регулируемый блок(и) переключения могут быть исполнены в виде части узла регулятора 8 в устройствах, имеющих фиксированные узлы электродов (такие как без ограничения аппликатор 36 на фиг. 3), или внутри кожуха 40 удерживаемого в руке устройства 40 (фиг. 4). Однако такой регулируемый блок(и) переключения может быть выполнен в соответствии с другим вариантом осуществления устройств по настоящему изобретению в виде отдельного независимого блока (блоков) переключения, который может быть включен в съемные блоки электродов (такие как без ограничения съемные и/или одноразовые блоки электродов 46, 56 и 76 (на фиг. 4) или в удерживаемых в руке аппликаторах (таких как без ограничения аппликатор 36 (на фиг. 3). Конструкция и работа таких переключающих устройств в RF диапазоне хорошо известна в данной области, не является предметом настоящего изобретения, и поэтому детально не описывается ниже. Во время работы, при переключении пары электродов или групп электродов, узел регулятора 8 (или любой другой тип узла регулятора, используемый при исполнении устройства) устройства может выключать RF ток на короткий период времени (обычно, но не обязательно, на долю секунды), и затем переключающий узел (не показан) может переключить на следующую пару или следующую группу электродов для предотвращения искрения в переключающем узле. После переключения на следующую пару или группу электродов регулятор 8 (или любой другой тип узла регулятора, используемый при исполнении устройства) может включить RF ток для активации новой пары электродов или новой группы электродов. Специалистам в данной области будет понятно, что способ переключения пары RF электродов(и/или группы RF электродов) может работать во многих режимах и вариантах, которые не ограничиваются примерами, приведенными выше и показанными на фиг. 8A-8D. В соответствии с одним вариантом осуществления способа по настоящему изобретению все периоды времени, в течение которых активированы различные пары электродов или различные комбинации пор (или групп электродов), могут иметь одинаковую продолжительность. В соответствии с еще одним вариантом осуществления способа переключения электродов периоды времени, в течение которых активированы различные пары электродов или различные комбинации пор электродов, могут иметь различную, не одинаковую продолжительность. В соответствии с еще одним вариантом осуществления способа переключения электродов периоды времени, в течение которых активированы различные пары электродов или различные комбинации пар электродов, могут быть разделены периодами времени, в течение которых на кожу не подаются RF токи. В соответствии с еще одним вариантом осуществления способа переключения электродов периоды времени, в течение которых активированы различные пары электродов или различные комбинации пор электродов, могут быть близкими, так что пары электродов или комбинация пар электродов начинают подачу RF токов на кожу сразу после того, как ранее активная пара электродов или комбинация пары электродов прекратила подачу RF токов на кожу. В соответствии с еще одним вариантом осуществления способа переключения электродов периоды времени, в течение которых активированы различные пары электродов или различные комбинации пор электродов, могут перекрываться по времени. Следует отметить, что описанные выше в настоящем изобретении способы переключения электродов (и/или переключения пары электродов) могут автоматически выполняться устройствами и системами по настоящему изобретению. Например, узел регулятора 8 фиг. 1, 2 может программироваться для автоматического выполнения любой желаемой последовательности переключения пар электродов, когда устройство 10 или 20 активировано для подачи RF токов на кожу. Специалистам в данной области будет понятно, что любой тип последовательности переключения пар электродов может программироваться в устройства по настоящему изобретению. Например, в соответствии с одним вариантом осуществления устройств и систем по настоящему изобретению узел регулятора 8 может программироваться или конфигурироваться для повторения определенной предварительно установленной или предварительно запрограммированной последовательности активации пар электродов, пока устройство включено, и различные предохранительные механизмы, включенные в устройство, обеспечивают возможность пропускания RF токов к коже. В соответствии с другим вариантом осуществления устройства для обработки кожи узел регулятора 8 может программироваться или конфигурироваться для использования случайной или псевдослучайной последовательности активации пар электродов, пока устройство включено, и различные предохранительные механизмы, включенные в устройство, позволяют или допускают пропускание RF токов к коже. В соответствии с другим вариантом осуществления устройства для обработки кожи, переключение- 18016929 пар электродов и/или переключение группы электродов устройств и систем может автоматически управляться узлом регулятора устройства (такого как без ограничения узла (узлов) регулятора 8 и 13 соответственно фиг. 1, 2 и 14-16), на основании результатов регистрации температуры одного или нескольких изRF электродов. Например, в вариантах осуществления устройств для обработки кожи (таких как без ограничения устройства 10, 20, 280, 300 и 320), которые включают датчики температуры, сконфигурированные для регистрации температуры любого из RF электродов, включенных в устройство (или прикреплением или заливкой в RF электроды, или регистрации IR (инфракрасного излучения), испускаемого RF электродом, или выполнением любого другого способа или типа датчика для регистрации температуры одного или нескольких RF электродов, как известно в данной области). Регулятор устройства может непрерывно или периодически определять температуру одного или нескольких RF электродов устройства возможной обработкой сигналов, принятых от таких датчиков температуры. Если температура RF электрода, включенного в пару RF электродов или группу RF электродов, превышает пороговую величину,узел регулятора устройства может остановить подачу RF энергии на пару электродов или группу электродов, которая содержит "горячий" RF электрод, и может включить подачу RF энергии на другую паруRF электродов или другую группу RF электродов, имеющих температуру, которая не превышает порог температуры. Пара или группа RF электродов, которая включена, может выбираться случайно или, альтернативно, может выбираться в соответствии с предварительно запрограммированной или предварительно установленной последовательности, хранящейся в запоминающем устройстве, соединенном с регулятором (не показан) или в программе, работающей по регулятору. Таким образом, автоматическим выключением подачи RF энергии верхние пары электродов или группы электродов, выключающие RF электрод, имеющий температуру, превышающую пороговую величину безопасной температуры, устройство обеспечивает, чтобы кожа получавшего лечение пациента или субъекта не была повреждена избыточным нагреванием кожи RF электродом (электродами). Такой безопасный порог температуры электрода предпочтительно предварительно устанавливается изготовителем, но может также быть установлен или запрограммирован пользователем (например, одним устройством из круговых шкал 9 системы 30 на фиг. 3 или интерфейс пользователя 285 на фиг. 14-16). Таким образом, паре или группе RF электродов, включающей в себя "горячий" RF электрод, который был выключен, предоставляется возможность охладиться с тем, чтобы его температура была ниже безопасной пороговой величины. В соответствии с одним возможным вариантом осуществления этого способа автоматического переключения, пара или группа RF электродов, включающая в себя "горячий"RF электрод, повторно не вводится в группу безопасно активируемых пар или групп RF электродов, пока температура "горячего" RF электрода не будет ниже безопасной пороговой величины. В соответствии с другим возможным вариантом осуществления способа автоматического переключения пара или группа RF электродов, включающая в себя "горячий" RF электрод, повторно не вводится в группу безопасно активируемых пар или групп RF электродов, пока температура "горячего" RF электрода не будет ниже другого предварительно установленного или устанавливаемого пользователем второй пороговой величины, которая, по существу, ниже, чем безопасная пороговая величина. Это может преимущественно обеспечить то, чтобы пары RF электродов или группы RF электродов, у которых не было достаточно времени для охлаждения до температуры, по существу, ниже безопасной пороговой величины, не будут повторно активироваться (не будут включаться), пока им не будет предоставлено достаточно времени для охлаждения до температуры, обеспечивающей достаточно длительный период подачи RF энергии на кожу перед тем как пара снова нагреется до температуры, превышающей безопасную пороговую величину. В соответствии с еще одним вариантом осуществления устройства для обработки кожи узел регулятора 8 может программироваться или конфигурироваться так, чтобы он мого переключаться между различными заданными режимами работы. Например, любое из устройств, описанных выше в настоящем изобретении, могут быть сконфигурированы так, чтобы пользователь устройства мог изменять режим работы выбором режима работы из набора имеющихся режимов работы устройства. Такие режимы работы могут включать без ограничения применение повторных предварительно запрограммированных последовательностей активации пар электродов, применение случайных или псевдослучайных последовательностей активации пар электродов, применение последовательностей активации электродов, имеющих варьирующееся заданное время активации электродов (рабочих циклов) и т.п. Специалистам в данной области будет понятно, что при выполнении устройств и систем по настоящему изобретению можно использовать много различных вариаций режимов подачи RF тока, и/или типов, и/или последовательностей путем варьирования или модифицирования одного или нескольких параметров подаваемых RF токов, включая без ограничения интенсивность RF тока, рабочий цикл пульсирующего RF тока, частоту RF тока, длительность подачи RF тока, число и конфигурация используемых электродов или пар электродов или комбинаций пар электродов, и любые желательные или полезные комбинации этих параметров. Считается, что все такие различные типы и варианты можно использовать в устройствах и системах по настоящему изобретению. Кроме того, следует отметить, что в соответствии с другими вариантами осуществления описанных в настоящем изобретении устройств и систем форма, размер, состав и геометрическая конструкция RF- 19016929 электродов раскрытых выше в настоящем изобретении устройств для обработки кожи может варьироваться для приспособления устройства к определенному применению. Так, хотя RF электроды, используемые в устройствах 40, 100, 120, имеют одинаковый размер и форму, в соответствии с другим вариантом осуществления раскрытых в настоящем изобретении устройств и систем может быть возможным использование в одном и том же устройстве или одном и том же блоке RF электродов RF электродов,имеющих различный размер и форму. Форма и размер различных RF электродов устройств, имеющих различные размеры RF электродов, наряду с другими параметрами, могут зависеть от необходимой интенсивности тока, компоновки электродов устройства, определенной области кожи, подлежащей обработке, имеющихся комбинаций пар электродов и/или триполярных конфигураций электродов и других различных технологических или практических соображений. Аналогичным образом, описанные выше в настоящем описании компоновки электродов и иллюстрируемые на чертежах представлены лишь в качестве примера, и для исполнения устройств, систем и блоков электродов по настоящему изобретению можно использовать любые другие желательные геометрические компоновки RF электродов. Следует отметить, что точные каналы тока и распределение плотности тока через обрабатываемую область кожи может, наряду с другими факторами, зависеть от числа активных электродов, от полярности электродов (выбор анода и катода каждой активированной пары электродов) одновременно функционирующей пары электродов, от сопротивления кожи подаваемому току и точной геометрии выбранных пар электродов, которые одновременно функционируют. Следует понимать, что описанный выше в настоящем изобретении тип блока электродов с подвижными RF электродами не ограничивается наличием двух подвижных электродов, как показано в иллюстративном блоке электродов 56 на фиг. 4. Скорее, в соответствии с дополнительными вариантами осуществления изобретения могут исполняться и использоваться разнообразные различные типы и конфигурации устройств и/или блоков электродов, имеющие различные типы, количества и конфигурации подвижных электродов. Теперь обратим внимание на фиг. 9 А-9 С, которые представляют собой схематические чертежи, иллюстрирующие виды сверху трех различных, возможных конфигураций RF электродов устройства,имеющего три управляемо подвижных RF электрода, в соответствии с дополнительным вариантом осуществления по настоящему изобретению. На фиг. 9 А схематически иллюстрируется верхняя часть устройства 180. Кожух 180 имеет три удлиненных (подобных щелям) образованных в нем отверстия 182 А, 182 В и 182 С. Три подвижных RF электрода 188 А, 188 В и 188 С подвижно расположены соответственно в отверстиях 182 А, 182 В и 182 С. Предпочтительно (но необязательно) электроды 188 А, 188 В и 188 С подпружинены (не показано в деталях на виде сверху фиг. 9 А-9 С), подобно электродам 108 А-108 Е блока электродов 120 (на фиг. 6). Каждый из электродов 188 А, 188 В и 188 С может регулируемо смещаться в латеральном направлении по длине соответствующего отверстия, в котором расположен электрод. Например, RF электрод 188 А может регулируемо перемещаться в любое желательное положение по отверстию 182 А. Каждый из другихRF электродов 188 В и 188 С может аналогичным образом регулируемо перемещаться внутри соответствующих отверстий 182 В и 182 С. Каждая из фиг. 9 А-9 С представляет другую конфигурацию RF электродов, достигаемую перемещением RF электродов 188 А, 188 В и 188 С в различные положения внутри отверстий 182 А, 182 В и 182 С. Следует отметить, что в каждой из различных конфигураций электродов, иллюстрируемых на фиг. 9 А-9 С, расстояния между каждым из электродов и другими электродами устройства 180 различны,по сравнению с другими конфигурациями остальных электродов, иллюстрируемых на остальных чертежах. Когда RF электроды 188 А, 188 В и 188 С находятся в контакте с кожей, и RF токи пропускаются через электроды в кожу, то каналы RF токов и тип распределения RF тока и глубина распределения RF энергии в коже (не показана) будут отличными для каждой конфигурации, иллюстрируемой на фиг. 9 А 9 С. Поэтому данную способность изменять конфигурацию RF электродов устройства (такого как, например, устройство 180 на фиг. 9 А-9 С и устройство 40 в его конфигурации, включающей прикрепляемый/съемный блок электродов 56 на фиг. 4) и расстояние между электродами перемещением электродов можно преимущественно использовать для варьирования и регулирования распределения RF энергии внутри кожи.RF электроды 188 А, 188 В и 188 С устройства 180 могут перемещаться с использованием любого типа движущего механизма, известного в данной области. Например, в соответствии с одним вариантом осуществления устройств и систем по настоящему изобретению RF электроды 188 А, 188 В и 188 С могут быть подходящим образом подвижно соединены с подходящими линейными электродвигателями, расположенными внутри устройства 180. Теперь обратим внимание на фиг. 10 А и 10 В, которые представляют собой схематические чертежи в виде сверху, иллюстрирующие двухэлектродные конфигурации части подвижного механизма, включающего линейный электродвигатель для перемещения RF электрода, в соответствии с вариантом осуществления устройств и систем по настоящему изобретению.- 20016929 На фиг. 10 А линейный электродвигатель 200 подходящим образом подвижно прикреплен к удлиненному направляющему элементу 202 А, который образует часть стержневой системы 202. Путем включения линейного электродвигателя 200, линейный электродвигатель 200 может перемещаться по направляющему элементу 202 А в направлениях, схематически представленных стрелкой с двумя остриями 208(в интересах ясности иллюстрации, электрические соединения электродвигателя 200 детально не показаны). На фиг. 10 В электродвигатель 200 переместился по направляющему элементу 202 А для смещенияRF электрода 206 в положение, которое отличается от положения того же электрода 206, иллюстрируемого на фиг. 10 А.RF электрод 206 прикреплен к линейному электродвигателю 200 так, что он движется вместе с электродвигателем 200. RF электрод 206 может представлять собой любой подходящий тип RF электрода, описанный выше в настоящем изобретении, и/или известный в данной области техники. Следует отметить, что в интересах ясности иллюстрации электрические проводники, соединенные с RF электродом 206, не показаны на фиг. 10 А, 10 В. Однако такие проводники могут быть выполнены как любой известный тип электрического проводника, известный в данной области техники, включая без ограничения электропроводные провода или ленты или им подобные (изолированные и/или не изолированные). Кроме того, направляющий элемент 202 А, и/или стержневая система 202 или ее части, и/или части электродвигателя 200 или его кожуха могут быть изготовлены из электропроводных материалов и могут использоваться для образования части электрической цепи, подающей токи или напряжение на RF электрод. Детали конструирования такого исполнения электрических соединений и цепей хорошо известны в данной области и поэтому детально не обсуждаются ниже в настоящем описании. Стержневая система 202 может быть подходящим образом прикреплена к кожуху (не показан) описанного в настоящем изобретении устройства или блока электродов. Например, стержневая система 202 может быть подходящим образом прикреплена к кожуху 180 А устройства 180 на фиг. 9 А, или может быть подходящим образом прикреплена к кожуху 58 блока RF электродов 58 на фиг. 4. Так, например, если стержневая система 202 подходящим образом жестко прикреплена к кожуху 180 А устройства 180, а электродвигатель 200 прикреплен к RF электроду 188 А (вместо электрода 206 на фиг. 10 А), то RF электрод 188 А может регулируемо перемещаться в любое выбранное положение внутри(или вдоль) отверстия 182 А (такое как без ограничения положения RF электрода 188 А, иллюстрируемые на фиг. 9 А-9 С) возможным включением электродвигателя 200. В соответствии с одним вариантом осуществления устройств по настоящему изобретению каждый из электродов 188 А, 188 В и 188 С устройства 180 может быть прикреплен к отдельному линейному электродвигателю, подвижно прикрепленному к подходящей стержневой системе (следует отметить, что детали соединения таких электродвигателей и стержневых систем с RF электродами и к кожуху устройства 180 не показаны на фиг. 9 А-9 С, но их могут легко понять специалисты в данной области со ссылкой на фиг. 10 А и 10 В). В этом варианте осуществления каждый из RF электродов 188 А, 188 В и 188 С могут независимо и управляемо перемещаться внутри соответствующего отверстия управляемым включением связанного с ними электродвигателя. Три электродвигателя (не показаны) могут управляться и включаться подходящим регулятором (не показан на фиг. 9 А-9 С), таким как без ограничения узел регулятора 8 (на фиг. 1, 2) или любым другим подходящим регулятором или регуляторами, известными в данной области техники. Если устройство 180 включает в себя три различных независимых регуляторов электродвигателей для перемещения различных RF электродов 188 А, 188 В и 188 С, узел регулятора 8 может быть сконфигурирован для соответствующего управления и включения трех регуляторов электродвигателей (не показаны) и для координации работы трех используемых электродвигателей. Следует отметить, что хотя электрод 206 на фиг. 10 А-10 В иллюстрируется фиксируемо прикрепленным к электродвигателю 200, в соответствии с дополнительным вариантом осуществления устройств по настоящему изобретению возможно исполнение электрода 206 в виде установленного на пружину или подпружиненного типа RF электрода (пружина не показана), аналогичного подпружиненным RF электродам 108 А-108 Е на фиг. 6. Такая подпружиненная компоновка может преимущественно обеспечить возможность перемещения электрода 206 по направлениям, схематически представленным стрелкой с двойными остриями 210 (на фиг. 10 А и 10 В) для улучшения контакта RF электрода 206 с кожей (не показана на фиг. 10 А и 10 В), когда устройство 180 прижимается к коже. В соответствии с еще одним вариантом осуществления устройств и систем по настоящему изобретению можно изменять расстояние между двумя различными RF электродами исполнением, по меньшей мере, некоторых из электродов в виде фиксированных RF электродов (относительно латеральных смещений, представленных стрелкой с двойными остриями 208 на фиг. 10 А и 10 В), которые неподвижны в латеральном направлении, в то же время являющихся предпочтительно (но необязательно) подвижными в направлениях, схематически представленных стрелкой с двойными остриями 210 на фиг. 10 А и 10 В. Теперь обратим внимание на фиг. 11 А, 11 В, которые представляют собой схематические чертежи,иллюстрирующие две различные конфигурации электродов части подвижного механизма, включающего в себя линейный электродвигатель для перемещения подвижного RF электрода относительно другого латерально расположенного стационарного RF электрода, в соответствии с другим вариантом осуществления устройства по настоящему изобретению.- 21016929 На фиг. 11 А линейный электродвигатель 200 подходящим образом подвижно прикреплен к удлиненному направляющему элементу 202 А, который образует часть стержневой системы 203. ПодвижныйRF электрод 206 может быть прикреплен к электродвигателю 200, как описано в деталях выше в настоящем изобретении для фиг. 10 А и 10 В. Неподвижный (в латеральном направлении) RF электрод 209 прикреплен к части 204 стержневой системы 203. Путем возможного включения линейного электродвигателя 200 электродвигатель 200 может смещаться вместе с подвижным RF электродом 206, прикрепленном к нему, по направляющему элементу 202 А в направлениях, схематически представленных стрелкой с двойными остриями 208 (в интересах ясности иллюстрации, электрические соединения электродвигателя 200 в деталях не показаны). На фиг. 11 В электродвигатель 200 был перемещен по направляющему элементу 202 А для перемещения RF электрода 206 в положение, которое отличается от положения того же электрода 206, иллюстрируемого на фиг. 11 А. Ввиду изменения положения электродвигателя 200 на фиг. 11 А и 11 В расстояниеRF электроды 206 и 209 могут представлять собой любой подходящий тип RF электрода, как описано выше в настоящем изобретении и/или как известно в данной области техники. Следует отметить,что в интересах ясности иллюстрации электрические проводники, соединенные с RF электродами 206 и 209, не показаны на фиг. 11 А, 11 В. Однако такие проводники могут быть исполнены в виде любого известного типа электрического проводника, известного в данной области, включая без ограничения электропроводные провода или ленты или им подобные (изолированные и/или не изолированные). Кроме того, направляющий элемент 202 А, и/или стержневая система 203 или ее части, и/или части электродвигателя 200 или его кожуха могут быть изготовлены из электропроводных материалов и могут использоваться для образования части электрической цепи, подающей токи или напряжение на RF электроды. Детали конструирования такого исполнения электрических соединений и цепей хорошо известны в данной области и поэтому детально не обсуждаются ниже в настоящем описании. Стержневая система 203 может быть подходящим образом прикреплена к кожуху (не показан) устройства или блока электродов по настоящему изобретению как в деталях описано выше в настоящем изобретении в отношении стержневой системы 202. Следует отметить, что хотя электроды 206 и 209 на фиг. 11 А, 11 В иллюстрируются фиксируемо прикрепленными соответственно к электродвигателю 200 и к стержневой системе 203, в соответствии с дополнительным вариантом осуществления устройств и систем по настоящему изобретению возможно исполнение электрода 206 или электрода 209 (или и электрода 206, и электрода 209) в виде установленных на пружину или подпружиненного типа RF электродов (пружина не показана), аналогичного подпружиненным RF электродам 108 А-108 Е на фиг. 6. Такая подпружиненная компоновка может преимущественно обеспечить возможность перемещения электрода 206 (и/или электрода 209) по направлениям,схематически соответственно представленным стрелкой с двойными остриями 210 и/или 212 (на фиг. 11 А и 11 В) для улучшения контакта RF электрода 206 и/или электрода 209 с кожей (не показана на фиг. 11 А и 11 В), когда устройство, включающее электроды 206 и 209, прижимается к коже. Специалистам в данной области будет понятно, что исполнение описанных в настоящем изобретении подвижных электродов устройств и блоков электродов не ограничивается использованием линейных электродвигателей и подвижных RF электродов, расположенных внутри линейных щелей или отверстий,как описано выше в настоящем изобретении. Скорее, объем настоящего изобретения включает любую комбинацию подвижных RF электродов и/или подвижных и стационарных (или фиксированных) RF электродов, которые расположены внутри и/или перемещаемые вдоль любых типов отверстий и/или щелей, включая линейные отверстия, искривленные отверстия и и любые подходящие комбинации и конфигурации линейных и искривленных отверстий. Такие искривленные отверстия могут включать без ограничения круговые отверстия, эллиптические отверстия, отверстия, которые спрофилированы в виде(не замкнутых) отрезков или частей кругов или эллипсов, или любые другие отверстия неправильной или правильной формы, известные в данной области. Теперь обратим внимание на фиг. 12 А, 12 В, которые представляют собой схематические чертежи в виде сверху, иллюстрирующие две различные конфигурации электродов части устройства для обработки кожи, имеющего один стационарный RF электрод, и некоторые RF электроды, которые подвижны внутри отверстий эллиптической формы, в соответствии с еще одним вариантом осуществления устройств и систем по настоящему изобретению. На фиг. 12 А вид сверху устройства для обработки кожи 220 иллюстрируется со стороны устройства 220, которая включает в себя RF электроды, обращенные к зрителю. Кожух 220 А устройства 220 имеет два в целом эллиптических отверстия 222 и 224, образованные в нем, причем наружное эллиптическое отверстие 222 окружает внутреннее эллиптическое отверстие 224. Два RF электрода 226 и 227 подвижно расположены внутри внутреннего отверстия 224 и могут регулируемо перемещаться вдоль внутреннего отверстия 224. Дополнительный RF электрод 228 подвижно расположен внутри наружного отверстия 222 и может регулируемо перемещаться вдоль наружного отверстия 222. Дополнительный RF электрод 230 прикреплен к кожуху 220 А устройства 220. RF электрод 230 мо- 22016929 жет быть фиксирован или может быть установлен на пружину (как описано, например, для электродов 108 А-108 Е фиг. 6). Однако в отличие от подвижных электродов 226, 227 и 228, которые могут перемещаться соответственно внутри отверстий 224 и 222, RF электрод 230 может перемещаться только в направлении, поперечном (в целом, перпендикулярном) поверхности кожуха 220 А, в случае, когда используется установленный на пружину электрод, или может быть неподвижно фиксирован к кожуху 220 А,если используется полностью стационарный или фиксированный RF электрод. Таким образом, подвижные RF электроды 226-227 и 228 могут регулируемо перемещаться (соответственно внутри отверстий 222 и 224 на поверхности кожуха 220 А), тогда как стационарный RF электрод не может перемещаться в стороны (латерально) на поверхности кожуха 220 А. Устройство 220 включает в себя подходящий движущий механизм(ы) (не показаны на фиг. 12 А,12 В), которые соединены с подвижными электродами 226-227 и 228 и расположены для управляемого перемещения RF электродов 226-227 и 228 соответственно внутри отверстий 224 и 222. Такие движущие механизмы хорошо известны в данной области, и их могут легко сконструировать специалисты в данной области. Например, многие различные типы электродвигателей, зубчатых колес, кулачков, шкивов или им подобных, могут использоваться для конструкции таких механизмов, перемещающих электроды. Такие движущие механизмы могут регулироваться отдельными множественными механизмами управления или управляющими цепями, или могут также регулироваться центральным регулятором или любой подходящей комбинацией центрального регулятора и дополнительных электродвигательных регуляторов. Любые электродвигатели, используемые в таких движущих механизмах, могут представлять собой линейный электрический двигатель (двигатели), электродвигатель (двигатели) с вращающимся валом или любой другой подходящий тип электродвигателя (двигателей), которые могут быть также соединены с любым другим движущим механизмом, известным в данной области, и способным перемещать RF электроды 226-227 и 228 внутри их соответствующих отверстий 224 и 222. Устройство 220 также включает три датчика температуры 225 А, 225 В и 225 С для регистрации температуры кожи (не показана). Датчики температуры могут представлять собой датчики температуры любого подходящего типа, такие как без ограничения термисторы, болометры, IR датчики в соответствующем диапазоне IR частот или любой другой тип подходящих датчиков температуры, известных в данной области. Датчики 225 А, 225 В и 225 С можно использовать для управления в замкнутом контуре включением группы электродов путем регистрации температуры кожи около RF электродов или регистрацией температуры RF электродов 226-228 и 230 и переключением на другую группу или другую пару электродов,если температура кожи около электрода или если температура электрода превышает определенную пороговую величину. Пороговая величина (или величины, если используется более одного порога для различных электродов или для различных областей кожи, в соответствии с другим вариантом осуществления способов по настоящему изобретению) может быть предварительно установлена изготовителем или может быть установлена пользователем или оператором устройства 220. Необязательно, другие пороговые величины температуры электродов могут использоваться для различных электродов, в зависимости,наряду с другими, от формы, массы и термической инерции электродов. Регулятор устройства 220 (такой как без ограничения узел регулятора 8 по фиг. 1, 2) может принимать регистрируемые сигналы от датчиков температуры 225 А-225 С и может использовать сигналы для расчета величин температуры кожи около RF электродов или самих RF электродов для регулирования подачей RF тока на RF электроды включением группы или включением пары электродов, как детально описано выше в настоящем изобретении. Следует отметить, что обычно для регистрации температуры одного или нескольких электродов устройства 220 (или любого из устройств, описанных в настоящем изобретении) датчик(и) предпочтительно исполнены в виде небольших датчиков температуры твердого типа, прикрепленных к RF электроду (электродам) или залитых в них. Например, датчики температуры на основе маленьких термисторов могут использоваться прикреплением термистора (термисторов) или любых других подходящих датчиков температуры к RF электроду или заливкой датчиков внутрь RF электрода с тем, чтобы был надежный термический контакт между датчиком температуры и RF электродом. Такие способы и датчики для измерения температуры хорошо известны в данной области, и они могут быть легко исполнены специалистами в данной области и поэтому не описываются в деталях ниже в настоящем изобретении. Однако возможно также использование любого другого подходящего типа датчиков температуры (используя контактный или бесконтактный способ измерения температуры) для определения температуры RF электрода (электродов), как известно в настоящей области. При работе устройства 220, RF токи могут подаваться на кожу через любую подходящую пару RF электродов или группу RF электродов, выбранных из RF электродов 226-228 и 230. При работе устройства 220 может использоваться любой способ - включения пары RF электродов или группы RF электродов. Дополнительно или альтернативно, один или несколько подвижных RF электродов 226-228 могут управляемо перемещаться для изменения расстояния (расстояний) между RF электродами 226-228 и 230 или между некоторыми из RF электродов 226-228 и 230. На фиг. 12 В иллюстрируется новая конфигурация электрода, полученная в результате перемещения каждого из RF электродов 226-228 в новое положение, которое отличается от их прежнего положения,- 23016929 иллюстрируемого на фиг. 12 А. Следует отметить, что стационарный RF электрод 230 не сместился, тогда как все подвижные RF электроды 226-228 были перемещены в новое положение. Специалисту в данной области будет понятно, что изменение положений электродов 226-228 может изменить тип распределения RF токов и распределения воздействия RF энергии внутри кожи вследствие полученной в результате разнице каналов тока и типа трехмерной плотности тока внутри кожи. Таким образом, следует отметить, что перемещение любого из подвижных RF электродов 226-228 в новые положения могут преимущественно способствовать изменению нагревания RF энергией и поверхностных, и более глубоких областей кожи таким образом, чтобы повысить равномерность нагревания и поверхностных, и более глубоких областей кожи. Кроме того, следует отметить, что в соответствии с одним возможным вариантом осуществления способов по настоящему изобретению устройство 220 может приводиться в действие использованием способов переключения пар электродов и/или способов переключения групп электродов, как описано выше в настоящем изобретении, при перемещении любого из подвижных RF электродов 226-228 или без перемещения их. Аналогичным образом, в соответствии с другим возможным вариантом осуществления способов по настоящему изобретению устройство 220 может приводиться в действие перемещением любого из подвижных RF электродов 226-228 с использованием способов переключения пар электродов и/или способов переключения групп электродов, как описано выше в настоящем изобретении. Кроме того, может быть возможно перемещение любого выбранного электрода или комбинации электродов подвижных электродов 226-228 устройства 220 при перемещении остальных перемещаемых электродов или без их перемещения. Следует также отметить, что при перемещении подвижных электродов по настоящему изобретению можно использовать много различных режимов работы. Например, в соответствии с одним возможным режимом работы один или несколько электродов могут непрерывно перемещаться во время работы устройства 220. При другом иллюстративном режиме работы в соответствии с одним вариантом осуществления способов по настоящему изобретению один или несколько подвижных RF электродов 226-228 могут периодически перемещаться во время работы устройства 220 так, чтобы один или несколько RF электродов 226-228 перемещался в течение определенного периода времени и оставался неподвижным в течение другого периода времени (эта последовательность может необязательно повторяться с использованием или без использования переключения пар электродов или групп электродов, как детально описано выше в настоящем изобретении). Аналогичным образом, различные другие режимы и/или последовательности перемещения RF электродов могут использоваться для каждого другого подвижного электрода, и такие последовательности перемещения могут чередоваться между различными подвижными RF электродами. Специалистам в данной области будет понятно, что много других комбинаций и перестановок перемещений электродов и/или временных типов и последовательностей перемещения электродов и способов определения последовательности и/или временных последовательностей переключения групп электродов можно использовать в разнообразных дополнительных других вариантах осуществления изобретения. Предусматривается, что все такие перестановки и вариации включены в способы по настоящему изобретению. Следует отметить, что подвижные RF электроды по настоящему изобретению могут быть исполнены в удерживаемых рукой аппликаторах с фиксированными блоками электродов и в любых из прикрепляемых/съемных блоками RF электродов по настоящему изобретению. Следует также отметить, что способы против искрения и переключений, описанные выше в настоящем изобретении и иллюстрируемые на фиг. 7 А, 7 В могут также осуществляться в конструкции и работе любого из устройств для обработки кожи и/или блоках RF электродов (фиксированных и/или съемных), включая подвижные RF электроды. Кроме того, устройства и системы, описанные в настоящем изобретении, могут быть сконфигурированы с наличием множества (двух или более) групп RF электродов. Теперь обратим внимание на фиг. 13, которая представляет собой схематический изометрический вид, иллюстрирующий блок RF электродов, имеющий восемь RF электродов, скомпонованных в две группы RF электродов, в соответствии с одним вариантом осуществления блока RF электродов по настоящему изобретению. Блок RF электродов 256 включает в себя кожух блока 250 (который может быть аналогичным по конструкции кожуху 58 блока и/или 78 фиг. 4). Передняя поверхность 256 А блока RF электродов 256 включает две группы RF электродов, расположенных в нем. Первая группа RF электродов включает в себя RF электроды 258 А, 258 В, 258 С и 258D, а вторая группа RF электродов включает в себя RF электроды 260 А, 260 В, 260 С и 260D. Блок RF электродов 256 также включает в себя электрические контакты 62, как детально описано выше в настоящем изобретении (см. фиг. 4). Блок RF электродов 256 может также (необязательно) включать в себя датчик 52 для определения скорости движения блока RF электродов 256 относительно кожи, как детально описано выше в настоящем изобретении, и (необязательные)- 24016929 узлы датчиков температуры 225 А, 225 В и 225 С (сконструированные и работающие, как детально описано выше в настоящем изобретении в отношении фиг. 12 А и 12 В). Блок RF электродов 256 может представлять собой съемный блок электродов, аналогичный по конструкции блоку электродов 76 (на фиг. 4) или постоянному (фиксированному) блоку электродов, как детально описано выше в настоящем изобретении. В соответствии с одним возможным вариантом осуществления на две группы электродов 285A285D и 260A-260D может подаваться энергия из одного генерирующего RF энергию узла (такого как без ограничения генерирующий RF энергию узел 4 на фиг. 1, 2). Подача RF токов на кожу через различные пары RF электродов внутри каждой группы RF электродов может выполняться любым из способов переключения пар электродов, как детально описано выше в настоящем изобретении (включая без ограничения биполярные и триполярные конфигурации RF электродов, как детально описано выше в настоящем изобретении). Следует отметить, что хотя в иллюстративном варианте осуществления, показанном на фиг. 13, количество электродов, геометрическая компоновка и размер и тип RF электродов внутри группы RF электродов 258A-258D идентичны количеству электродов, геометрической компоновке и размеру и типу RF электродов внутри группы RF электродов, включающей RF электроды 260A-260D, это ни коим образом не обязательно. Так, количество электродов, геометрическая компоновка электродов и размер и тип электродов, включенных в каждую группу RF электродов, может варьироваться, в соответствии с потребностью и назначением различных вариантов осуществления устройства и может отличаться в различных группах RF электродов одного и того же устройства. В соответствии с другим возможным вариантом осуществления в каждую из двух группы электродов 285A-285D и 260A-260D может подаваться энергия от другого генерирующего RF энергию узла. Теперь внимание обращается на фиг. 14, которая представляет собой схематическую блокдиаграмму, иллюстрирующую компоненты устройства для обработки кожи, имеющего два генерирующих RF энергию узла, в соответствии с одним вариантом осуществления устройств и систем по настоящему изобретению. Устройство 280 включает источник питания 12 для обеспечения питания различных компонентов устройства 280. Источник питания 12 представляет собой предпочтительно электрический источник питания, как детально описано выше в настоящем изобретении (в отношении фиг. 1, 2). Источник питания 12 может быть расположен внутри устройства 280 (как иллюстрируется на фиг. 14), но может также быть расположен снаружи устройства 280 (аналогично конфигурации, иллюстрируемой на фиг. 2). Следует отметить, что в интересах ясности иллюстрации, соединения источника питания 12 с потребляющими энергию компонентами устройства 280 (на фиг. 14) не показаны. Устройство 280 также включает один или несколько узлов регулятора 13, соединенных с двумя генерирующими RF энергию узлами 270 и 272. Генерирующий RF энергию узел 270 может быть соединен с RF электродами 285A-285D для подачи RF энергии в электроды 285A-285D, а генерирующий RF энергию узел 272 может быть соединен с RF электродами 260A-260D для подачи RF энергии в электроды 260A-260D. Устройство 280 также включает интерфейс пользователя 285, который может быть соединен с узлом (узлами) регулятора 13 для приема выходных сигналов и данных от узла (узлов) регулятора 13 и для ввода команд пользователя или управляющих сигналов в узел (узлы) регулятора 13. Интерфейс пользователя 285 может представлять собой любой тип интерфейса пользователя, известный в данной области,и может включать в себя любые компоненты, которые можно использовать для передачи команд пользователя или вводимых регулирующих сигналов к устройству 280, и передачи пользователю сигналов выходных данных и/или сигналов состояния и/или сигналов тревоги. Например, интерфейс пользователя 285 может включать в себя без ограничения любую комбинацию узлов дисплея (таких как, например, узел дисплея 29 на фиг. 3) для представления пользователю визуальных выходных сигналов, для подачи пользователю индикаторных слышимых сигналов и/или сигналов тревоги, клавишные пульты, коммутационные панели, световые перья, сенсорные экраны,мышь, одно или более указательных устройств, которые можно использовать для приема ввода от пользователя, и любые другие вводные и выводные устройства для обеспечения возможности коммуникации между пользователем и устройством, как известно в данной области. Хотя узел (узлы) регулятора 13 предпочтительно исполнен в виде одного узла регулятора, при желании, узел (узлы) регулятора 13 может быть исполнен в виде двух или более различных узлов регулятора. Если используется более чем один узел регулятора 13, то различные узлы регуляторов 13 могут находиться в коммуникации путем подходящего соединения (не показано на фиг. 14) для синхронизации их работы. Альтернативно, каждый из различных узлов регуляторов при исполнении устройства 280 со множеством регуляторов может работать независимо от любого другого узла регулятора. Например, если используются два узла регуляторов, то первый узел регулятора может использоваться для независимой регулировки подачи RF энергии на кожу через группу электродов, включающую RF электроды 258A258D, а второй узел регулятора может использоваться для независимой регулировки подачи RF энергии на кожу через группу электродов, включающую RF электроды 260A-260D.- 25016929 Следует отметить, что если любой из RF электродов 258 А-258D и 260A-260D устройства 280 исполнены в виде электродов, смещаемых в латеральном направлении, как детально описано выше в настоящем изобретении, то устройство 280 может также включать движущий электрод узел 290, возможно соединенный с блоком (блоками) регулятора 13. Движущий электрод узел 290 может быть исполнен в виде любого типа подходящего движущего механизма, известного в данной области, включая без ограничения линейные электродвигатели, детально описанные в настоящем изобретении (в отношении фиг. 9 А, 9 В, 10 А, 10 В и 11 А, 11 В), или в виде любого другого подходящего типа двигателя или движущего механизма, описанного в настоящем изобретении, или известного в данной области. Такие движущие механизмы могут включать в себя без ограничения линейные электродвигатели, нелинейный электродвигатель (и), редукторные электродвигателя, электромеханические движущие механизмы и устройства, электромагнитные движущие механизмы, движущие механизма с соленоидным приводом, шаговые электродвигатели или любые другие движущие механизмы, способные перемещать RF электрод в любом подходящем направлении, как известно в данной области. Блок(и) регулятора 13 может в таком случае регулировать работу такого движущего электрод узла 290 возможным регулированием работы любых двигателей и/или движущих механизмов, используемых для изменения положений RF электрода (электродов) относительно друг друга. Подача RF энергии на кожу через каждую из групп электродов 258A-258D и 260A-260D может осуществляться с использованием любого способа переключения RF электродов, описанных выше в настоящем изобретении, включая без ограничения переключение пар электродов, биполярную и/или триполярную конфигурации электродов, как описано выше в настоящем изобретении. Способы переключения пар электродов и/или способы переключения групп электродов, используемые внутри каждой группы RF электродов, могут быть идентичными или могут быть различными внутри каждой группы RF электродов, устройства 280. Например, подача RF энергии на кожу группой электродов, включающей RF электроды 258A-258D, может осуществляться отдельно и/или независимо и/или не синхронно от подачи RF энергии на кожу группой электродов, включающей RF электроды 260A-260D. Однако в соответствии с другим вариантом осуществления устройства 280 также предусмотрена синхронизация или, по меньшей мере, частичная координация подачи RF энергии на кожу через две (или более чем две) группы RF электродов. Следует отметить, что хотя блок RF электродов 256 на фиг. 13 иллюстрируется в качестве варианта осуществления, имеющего стационарные RF электроды, в соответствии с дополнительным вариантом осуществления, все или некоторые из электродов 258 А-258D и 260A-260D могут быть подвижными и/или установленными на пружину для обеспечения возможности движения в направлении, в целом перпендикулярном поверхности 256 А блока RF электродов 256, как детально описано выше в настоящем изобретении, и иллюстрируется на фиг. 5, 6 и 7 А, 7 В, и может также иметь механизмы предотвращения искрения в виде микропереключателя (или другого типа датчика). Кроме того, хотя блок RF электродов 256 на фиг. 13 иллюстрируется в качестве варианта осуществления, имеющего латерально стационарные электроды, могут реализовываться другие варианты осуществления с использованием электродов, смещаемых в латеральном направлении, которые могут находиться в подходящих подобных щелям отверстиях (не показаны на фиг. 13), образованных в кожухе 250 блока RF электродов 256. Такая подвижная конструкция электродов может исполняться с использованием любого из способов и движущих механизмов, детально описанных выше в настоящем изобретении в отношении фиг. 4, 9 А, 9 В, 10 А, 10 В, 11 А, 11 В и 12 А, 12 В, и может управляемо перемещаться в латеральном направлении внутри таких щелей, как описано выше в настоящем изобретении, для изменения расстояния между некоторыми или всеми электродами 258A-258D и 260A-260D, как детально описано выше в настоящем изобретении. Следует отметить, что для перемещения RF электродов 258A-258D и/или 260A-260D могут использоваться любые другие подходящие способы и механизмы, известные в данной области. В неограничивающем примере, если используется способ переключения пары электродов, порядок работы и/или выбора пары (пар) электродов в двух (или более чем двух) различных группах RF электродов может быть идентичным внутри каждой из групп RF электродов (при условии, что количество и типRF электродов внутри каждой группы RF электродов идентичен). В другом неограничивающем примере, если используется способ переключения пары электродов,порядок работы и/или выбора пары (пар) электродов в двух (или более чем двух) различных группах RF электродов может отличаться внутри каждой из групп RF электродов. Следует отметить, что возможно использование множества генерирующих RF энергию узлов в устройстве 280 для обеспечения возможности исполнения устройств для обработки больших областей кожи без необходимости прибегать к использованию одного, большого генерирующего RF энергию узла высокой мощности (и поэтому дорогостоящего). Преимущества использования таких множественных генерирующих RF энергию узлов может, наряду с другими факторами, включать снижение стоимости компонентов и более эффективное и экономичное рассеивание тепла в устройстве. Кроме того, в соответствии с одним вариантом осуществления устройства 280, генерирующий RF энергию узел 270 аналогичен генерирующему RF энергию узлу 272. При работе, генерирующие RF энер- 26016929 гию узлы 270 и 272 функционируют при аналогичных (но необязательно идентичных) RF частотах. Например, в соответствии с одним вариантом осуществления устройства 280, оба генерирующие RF энергию узла 270 и 272 работают при номинальной RF частоте 1 МГц. Однако поскольку генерирующие RF энергию узлы 270 и 272 обычно не работают в одной фазе (поскольку осцилляторы RF частоты двух узлов могут быть вне фазы друг друга), это может привести к зависимой от расположения интерференцияRF волн вдоль и внутри обрабатываемой области кожи. Таким образом, в областях кожи, в которых имеется наложение пиков RF волн, амплитуда RF волн может до двух раз превышать амплитуду пика одиночной волны от одного генерирующего RF энергию узла, а немедленное рассеивание RF мощности может до четырех раз превышать таковое одиночной волны от одного генерирующего RF энергию узла,работающего отдельно), поскольку рассеивание мощности внутри кожи пропорционально квадрату амплитуды волн. Таким образом, путем запуска двух (или более чем двух) не синхронизированных по фазе генерирующих RF энергию узлов для обработки области кожи, можно преимущественно достичь более высоких уровней доставки RF мощности, по меньшей мере, в некоторых областях кожи (где имеется конструктивная интерференция волн) с сопутствующим увеличением локальной температуры кожи в таких областях кожи. Когда используются конфигурации подвижных и/или переключаемые пары электродов и/или групп электродов, как детально описано выше в настоящем изобретении, то области конструктивной интерференции будет варьироваться и сдвигаться внутри кожи, в соответствии активацией пар электродов и/или перемещениями электродов (латеральными перемещениями и/или перемещениями в целом перпендикулярно поверхности блока электродов), для усреднения рассеивания мощности с течением времени (таким образом, эффективно избегая постоянного образования "горячих пятен"). Следует отметить, что хотя в соответствии с другим вариантом осуществления устройства, такое же наложение RF волн может быть достигнуто использованием одного генерирующего RF энергию узла в комбинации с устройством фазового сдвига. Теперь обратим внимание на фиг. 15, которая представляет собой схематическую блок-диаграмму,иллюстрирующую компоненты устройства для обработки кожи, включающего один генерирующий RF энергию узел, узел фазового сдвига и две группы RF электродов. Устройство для обработки кожи 300 включает в себя блок(и) регулятора 13 и интерфейс пользователя 285, возможно, соединенный с блоком (блоками) регулятора 13, как детально описано выше в настоящем изобретении, в отношении фиг. 14. Устройство 300 также включает в себя генерирующий RF энергию узел 302, возможно, соединенный с блоком регулятора 13 и одним или более (необязательных) узлами датчиков 282, возможно, соединенных с блоком (блоками) регулятора 13. Узел (узлы) датчиков 282 может включать в себя любой тип желательного датчика или комбинации датчиков, включая без ограничения различные описанные в настоящем изобретении типы датчиков температуры (такие как без ограничения датчики температуры 225 А, 225 С на фиг. 12 А, 12 В и фиг. 13), узлы датчиков скорости (такие как без ограничения узлы датчиков скорости 52 и 114 соответственно на фиг. 4 и 6), датчики типа микропереключателей (такие как без ограничения микропереключатель 140 на фиг. 7 А, 7 В), или любой другой тип датчиков, известных в данной области. Устройство 300, кроме того, включает в себя источник питания 12, как описано выше в настоящем изобретении. В варианте осуществления, иллюстрируемом на фиг. 15, источник питания 12 представляет собой внутренний источник питания, включенный внутрь устройства 300. Однако в соответствии с дополнительным вариантом осуществления источник питания 12 может представлять собой внешний источник питания, расположенный снаружи от устройства 300 (не показано на фиг. 15). Следует отметить,что электрические соединения источника питания 12 с различными требующими электрической энергии компонентами устройства 300, в интересах ясности иллюстрации, не показаны на фиг. 15. Устройство 300, кроме того, включает в себя RF электроды 310, 312, 314 и 316, расположенные в две группы электродов. Первая группа электродов, обозначенная как группа А, включает RF электроды 310 и 312. Вторая группа электродов, обозначенная как группа В, включает в себя RF электроды 314 и 316. Электроды 310 и 314 электрически соединены с первым концом выводной (вторичной) обмотки трансформатора 303 генерирующего RF энергию узла 302, a RF электроды 312 и 316 электрически соединены с другим концом выводной обмотки трансформатора 303. Узел фазового сдвига 306 электрически подсоединен между RF электродом 310 и первым концом выводной обмотки трансформатора 303(как показано на фиг. 15). Этот тип компоновки вводит фазовый сдвиг в форму RF волн, подаваемых на кожу (не показано на фиг. 15) электродами 310 и 312, относительно RF волн, подаваемых на кожу электродами 314 и 316. Узел фазового сдвига 306 может представлять собой любой подходящий узел или цепь фазового сдвига, функционирующий в RF диапазоне частот. Например, узел фазового сдвига 306 может представлять собой цепь RC (включающую комбинацию резистивных и емкостных электрических элементов) илиRLC (включающую резистивные, емкостные и индуктивные электрические элементы), как хорошо известно в данной области. Однако для исполнения узла фазового сдвига 306 можно использовать любой подходящий тип устройства или электрической цепи, способный вводить фазовый сдвиг в форму элек- 27016929 тромагнитных волн. Следует отметить, что хотя генерирующий RF энергию узел 302 на фиг. 15 включает в себя одну вторичную выводную обмотку 303, которая подает RF энергию на все электроды 310, 312, 314 и 316 групп А и В RF электродов, в соответствии с другим вариантом осуществления устройства 300 можно использовать генерирующий RF энергию узел, имеющий множество вторичных выводных обмоток (не показано на фиг. 15), как известно в данной области. В таком случае, каждая пара электродов (такая как,например, пара электродов, включающая в себя RF электроды 310 и 312, и пара электродов, включающая в себя RF электроды 314 и 316) может быть электрически соединена с выводными окончаниями другой выводной (вторичного) обмотки множества выводных обмоток генерирующего RF энергию узла. В таком случае можно использовать множественные узлы фазового сдвига, и каждый другой узел фазового сдвига может быть подсоединен между одним концом каждой выводной (вторичной) обмотки и одним изRF электродов пары RF электродов. Следует отметить, что хотя вариант осуществления устройства 300, иллюстрируемого на фиг. 15,описывает исполнение, включающее только группы пар электродов (группы А и группы В), возможна реализация другим вариантов осуществления устройства, имеющего более двух пар электродов, возможным увеличением количества пар электродов с включением любого желательного количества пар электродов (при необходимости, с дополнительными узлами фазового сдвига). Аналогичным образом, хотя устройство 300 на фиг. 15 включает в себя пару RF электродов, возможно использование различных вариантов осуществления устройства с использованием групп электродов, которые могут включать в себя более двух RF электродов на группу. Например, в соответствии с другим вариантом осуществления устройства для обработки кожи, одна или более групп RF электродов может включать в себя три RF электрода, расположенные и функционирующие в триполярной конфигурации. В таких триплетах RF электродов, узел фазового сдвига триполярной группы электродов может быть соединена только с одним из трех RF электродов каждого триплета RF электродов. Таким образом, в соответствии с другими отличающимися вариантами осуществления устройства для обработки кожи 300, может использоваться любая подходящая комбинация групп и конфигурацийRF электродов с фазовым сдвигом и без него, такая как без ограничения множественные группы RF электродов, любое выбранное количество RF электродов внутри любой из групп электродов. И может использоваться любое подходящее количество и тип узлов фазового сдвига, исполненных для введения фазового сдвига форм RF волны (волн) по меньшей мере одной группы RF электродов относительно фазы) по меньшей мере одной другой группы RF электродов устройства. Кроме того, некоторые или все RF электродов, используемые во множественных группах RF электродов устройств для обработки кожи с использованием способов фазового сдвига, могут представлять собой стационарные (фиксированные) электроды или подвижные электрода, как детально описано выше в настоящем изобретении. Такие подвижные электроды могут быть подвижными в направлении, в целом перпендикулярном поверхности RF аппликатора (такие как, например, RF электроды 128 на фиг. 7 А, 7 В и RF электроды 108 А-108 Е на фиг. 5 и 6), или могут быть подвижны в латеральном направлении, как детально описано выше в настоящем изобретении (такие как без ограничения подвижные в латеральном направлении RF электроды 68 А-68 В блока электродов 56 на фиг. 4, подвижные в латеральном направлении RF электроды 188 А-188 С на фиг. 9 А-9 С, подвижный в латеральном направлении RF электрод 206 на фиг. 10 А-10 В и подвижные в латеральном направлении RF электроды 226-227 и 228 на фиг. 12 А, 12 В). Если какой-либо из подвижные в латеральном направлении RF электроды 310, 312, 314 и 316 выполнены в виде подвижных электродов, устройство 300 может включать в себя узел перемещения электродов 290,который может быть соединен с узлом (узлами) регулятора 13, как детально описано выше в настоящем изобретении в отношении узла перемещения электродов 290 устройства 280 (на фиг. 14). Альтернативно или дополнительно, некоторые или все RF электроды описанных в настоящем изобретении устройств для обработки кожи могут представлять собой подвижные электроды, которые могут перемещаться в направлении, в целом перпендикулярном передней поверхности RF аппликатора, а также в латеральном направлении (в целом, параллельно поверхности RF аппликатора, в котором расположеныRF электроды). Следует отметить, что в соответствии с другим вариантом осуществления устройства для обработки кожи более чем два генерирующих RF энергию узла могут (необязательно) использоваться в устройствах для подачи RF энергии в более чем две группы RF электродов. Таким образом, устройства могут включать в себя любое желательное практическое количество N генерирующих RF энергию узлов для функционирования M групп RF электродов (где N и M представляют собой целые числа и где M может быть равно N или отличаться от него). Специалисты в данной области могут легко достичь конструкции и работы таких вариантов осуществления устройства с множественными группами RF электродов и множественными источниками RF энергии на основании описанных в настоящем изобретении примеров и принципов. Использование множественных генерирующих RF энергию узлов, работающих при различных RF частотах, могут исполняться при различных типах способов подачи RF энергии и конфигурациях устройств. Первый тип устройства представляет собой устройство, включающее в себя несколько (два или- 28016929 более чем два) различных генерирующих RF энергию узлов в одном и том же устройстве с каждым генерирующим RF энергию узлом, работающим при различной RF частоте или при различной полосе RF частот, хотя каждая группа или пара RF электродов электрически соединена с одним генерирующим RF энергию узлом, работающим при одной RF частоте или одной полосе RF частот. Возвращаясь к фиг. 14, видно, что в соответствии с другим вариантом осуществления устройства 280, генерирующий RF энергию узел 270 может отличаться от генерирующего RF энергию узла 272. Различия между генерирующими RF энергию узлами 270 и 272 может включать без ограничения различия используемой RF частоты, используемой полосы RF частот, способность доставлять общую мощность,рабочий цикл (если используется пульсирующая RF), или любую другую характеристику подачи RF на кожу. Например, в соответствии с одним иллюстративным вариантом осуществления устройства 280 генерирующий RF энергию узел 270 может работать, используя RF частоты на уровне или примерно 1,0 МГц, и генерирующий RF энергию узел 272 может работать, используя RF частоты на уровне или примерно 10 МГц. Известно, что различные RF частоты могут дифференциально поглощаться различными типами тканей. Например, RF частоты в диапазоне 0,35-1,5 МГц предпочтительно более эффективно поглощаются жировыми тканями, такими как, например, субдермальная или гиподермальная жировая ткань, тогда как RF частоты в диапазоне 4,0-15,0 МГц предпочтительно более эффективно поглощаются не жировыми эпидермальными и/или дермальными тканями. Так, при видах применения, при которых желательно предпочтительно нагревать более глубокие жировые ткани, такие как гиподермальные жировые ткани или сеть выступов эпителия в соединительную ткань (такие как, например, виды применения при уменьшении целлюлита), устройство 280 может работать в первом режиме с включением только генерирующего RF энергию узла 270 и воздействием на кожу RF частот на уровне или примерно 1,0 МГц через группу электродов, включающую RF электроды 258A-258D для предпочтительного нагревания жировые ткани кожи. При таком режиме работы генерирующий RF энергию узел 272 выключается с тем, чтобы RF энергия подавалась на кожу через остальную группу электродов, включающую RF электроды 260A-260D. Таким образом, RF частоту или частоты, подаваемые в различных рабочих режимах устройств и систем, описанных в настоящем изобретении, можно выбрать для преимущественно нагревания различных типов тканей кожи, выбранных из жировой ткани кожи, гиподермальной жировой ткани, сети выступов эпителия в соединительную ткань, не жировой дермальной ткани, эпидермальной ткани и их различных комбинаций. Альтернативно, при видах применения, при которых желательно нагревать слой кожи, по существу,равномерно (таких как, например, при видах применения для подтяжки кожи, при которых желательно нагревать и поверхностный, и более глубокий слои кожи, для получения как можно более равномерного сокращения коллагена по всем слоям кожи), устройство 280 может работать во втором режиме включением обоих генерирующих RF энергию узлов 270 и 272 для подачи RF частоты на уровне или около 1 МГц на кожу через группу электродов, включающую RF электроды 258A-258D, в то же время подаваяRF частоты на уровне или около 10,0 МГц на кожу через остальную группу электродов, включающую RF электроды 260A-260D. В третьем режиме работы устройства 280, можно включать только генерирующий RF энергию узел 272 (тогда как генерирующий RF энергию узел 270 выключен) и подавать RF энергию на кожу, используя RF частоты на уровне или около 10,0 МГц на кожу, через RF электроды 260A-260D. Такой режим работы можно использовать, если желательно предпочтительно нагревание не жировых тканей кожи. Следует отметить, что хотя устройство 280 сконфигурировано для использования двух различных полос RF частот, можно также использовать более чем две RF частоты или две полосы RF частот включением дополнительных генерирующих RF энергию узлов (не показаны на фиг. 14), способных подавать дополнительные соответствующие RF частоты или полосы RF частот. Такие дополнительные генерирующие RF энергию узлы могут быть подходящим образом соединены с подходящими дополнительными RF электродов (не показаны на фиг. 14) для подачи на кожу дополнительных RF частот. Следует отметить, что хотя устройство 280 сконфигурировано так, что RF электроды 258A-258D жестко монтируются на генерирующий RF энергию узел 270, a RF электроды 260A-260D жестко монтируются на генерирующий RF энергию узел 272, это необязательно, и устройства могут быть сконфигурированы так, что различные разнообразные комбинации RF частот или полос RF частот могут гибко и управляемо подаваться на кожу через любые выбранные RF электроды и/или группы RF электродов. Теперь обратим внимание на фиг. 16, которая представляет собой схематическую блок-диаграмму,иллюстрирующую компоненты устройства для обработки кожи, имеющего множество генерирующих RF энергию узлов, управляемо соединяемых с множеством RF электродов. Устройство для обработки кожи 320 фиг. 16 включает в себя один или несколько узлов регулятора 13, интерфейс пользователя 285, источник питания 12 и узел (узлы) датчиков 282, взаимно соединенные,как детально описано выше в настоящем изобретении по фиг. 15. Устройство 320 также включает в себя множество М генерирующих RF узлов 315 А, 315 В-315 М.
