Немагнитный экран герметичного насоса

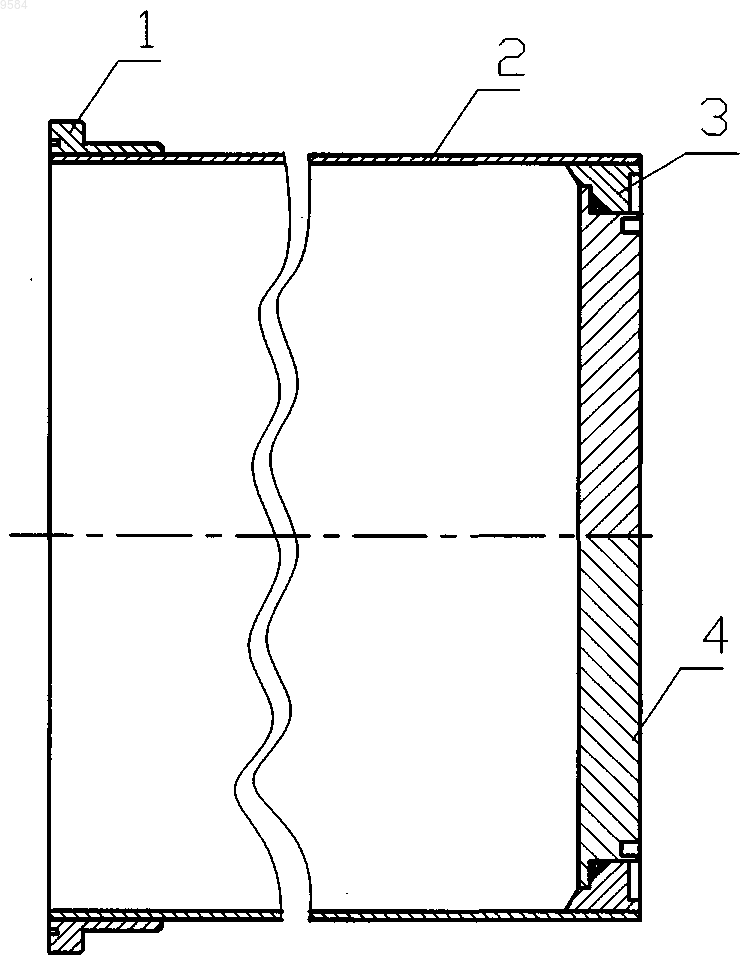

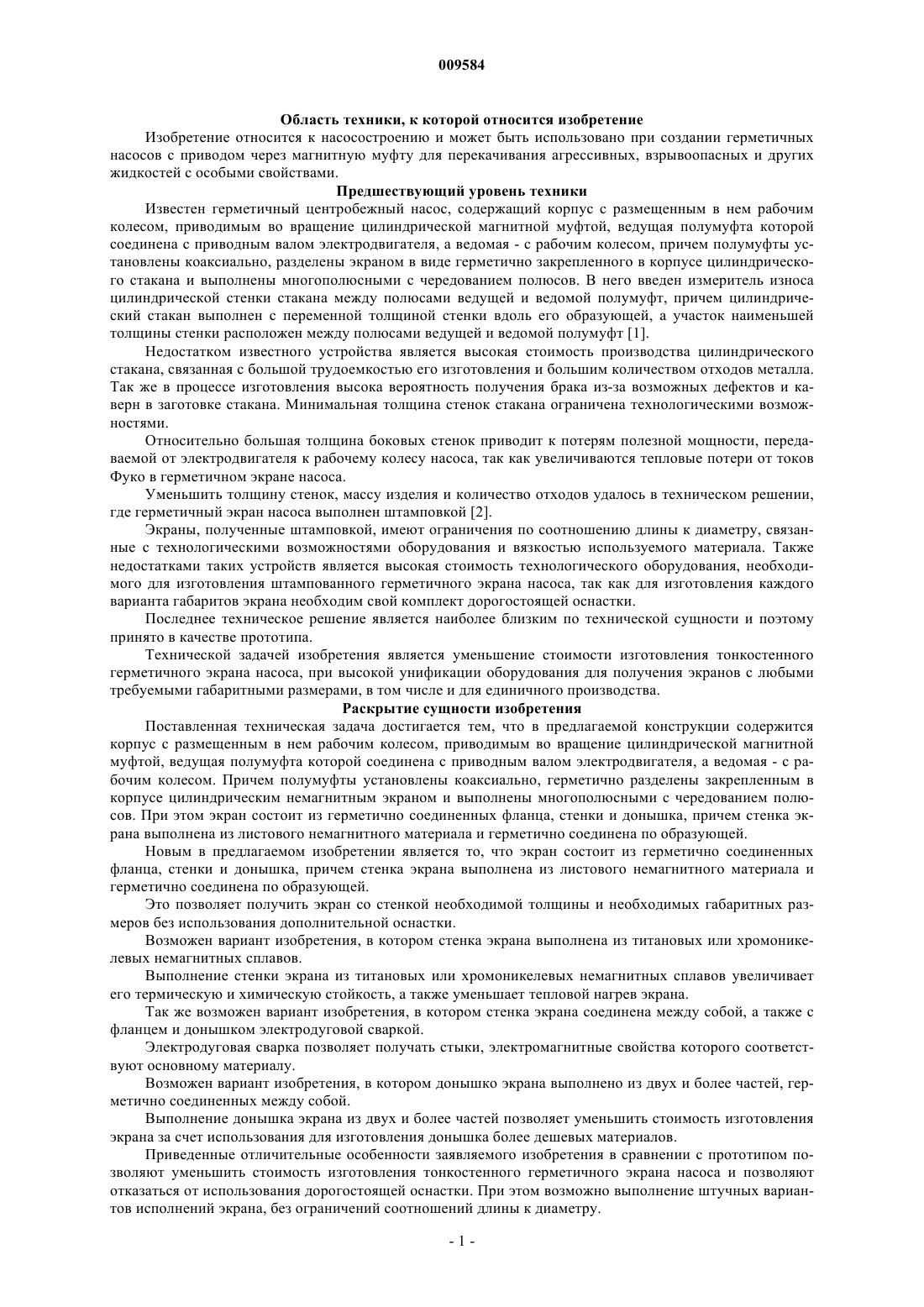

009584 Область техники, к которой относится изобретение Изобретение относится к насосостроению и может быть использовано при создании герметичных насосов с приводом через магнитную муфту для перекачивания агрессивных, взрывоопасных и других жидкостей с особыми свойствами. Предшествующий уровень техники Известен герметичный центробежный насос, содержащий корпус с размещенным в нем рабочим колесом, приводимым во вращение цилиндрической магнитной муфтой, ведущая полумуфта которой соединена с приводным валом электродвигателя, а ведомая - с рабочим колесом, причем полумуфты установлены коаксиально, разделены экраном в виде герметично закрепленного в корпусе цилиндрического стакана и выполнены многополюсными с чередованием полюсов. В него введен измеритель износа цилиндрической стенки стакана между полюсами ведущей и ведомой полумуфт, причем цилиндрический стакан выполнен с переменной толщиной стенки вдоль его образующей, а участок наименьшей толщины стенки расположен между полюсами ведущей и ведомой полумуфт [1]. Недостатком известного устройства является высокая стоимость производства цилиндрического стакана, связанная с большой трудоемкостью его изготовления и большим количеством отходов металла. Так же в процессе изготовления высока вероятность получения брака из-за возможных дефектов и каверн в заготовке стакана. Минимальная толщина стенок стакана ограничена технологическими возможностями. Относительно большая толщина боковых стенок приводит к потерям полезной мощности, передаваемой от электродвигателя к рабочему колесу насоса, так как увеличиваются тепловые потери от токов Фуко в герметичном экране насоса. Уменьшить толщину стенок, массу изделия и количество отходов удалось в техническом решении,где герметичный экран насоса выполнен штамповкой [2]. Экраны, полученные штамповкой, имеют ограничения по соотношению длины к диаметру, связанные с технологическими возможностями оборудования и вязкостью используемого материала. Также недостатками таких устройств является высокая стоимость технологического оборудования, необходимого для изготовления штампованного герметичного экрана насоса, так как для изготовления каждого варианта габаритов экрана необходим свой комплект дорогостоящей оснастки. Последнее техническое решение является наиболее близким по технической сущности и поэтому принято в качестве прототипа. Технической задачей изобретения является уменьшение стоимости изготовления тонкостенного герметичного экрана насоса, при высокой унификации оборудования для получения экранов с любыми требуемыми габаритными размерами, в том числе и для единичного производства. Раскрытие сущности изобретения Поставленная техническая задача достигается тем, что в предлагаемой конструкции содержится корпус с размещенным в нем рабочим колесом, приводимым во вращение цилиндрической магнитной муфтой, ведущая полумуфта которой соединена с приводным валом электродвигателя, а ведомая - с рабочим колесом. Причем полумуфты установлены коаксиально, герметично разделены закрепленным в корпусе цилиндрическим немагнитным экраном и выполнены многополюсными с чередованием полюсов. При этом экран состоит из герметично соединенных фланца, стенки и донышка, причем стенка экрана выполнена из листового немагнитного материала и герметично соединена по образующей. Новым в предлагаемом изобретении является то, что экран состоит из герметично соединенных фланца, стенки и донышка, причем стенка экрана выполнена из листового немагнитного материала и герметично соединена по образующей. Это позволяет получить экран со стенкой необходимой толщины и необходимых габаритных размеров без использования дополнительной оснастки. Возможен вариант изобретения, в котором стенка экрана выполнена из титановых или хромоникелевых немагнитных сплавов. Выполнение стенки экрана из титановых или хромоникелевых немагнитных сплавов увеличивает его термическую и химическую стойкость, а также уменьшает тепловой нагрев экрана. Так же возможен вариант изобретения, в котором стенка экрана соединена между собой, а также с фланцем и донышком электродуговой сваркой. Электродуговая сварка позволяет получать стыки, электромагнитные свойства которого соответствуют основному материалу. Возможен вариант изобретения, в котором донышко экрана выполнено из двух и более частей, герметично соединенных между собой. Выполнение донышка экрана из двух и более частей позволяет уменьшить стоимость изготовления экрана за счет использования для изготовления донышка более дешевых материалов. Приведенные отличительные особенности заявляемого изобретения в сравнении с прототипом позволяют уменьшить стоимость изготовления тонкостенного герметичного экрана насоса и позволяют отказаться от использования дорогостоящей оснастки. При этом возможно выполнение штучных вариантов исполнений экрана, без ограничений соотношений длины к диаметру.-1 009584 Изобретение поясняется чертежом. Краткое описание чертежа На чертеже представлен продольный разрез герметичного экрана насоса. Вариант осуществления изобретения Цилиндрический экран содержит фланец 1, стенку 2 и донышко 3. Стенка 2 экрана из титанового листа имеет цилиндрическую форму и герметично соединена по стыку вдоль оси вращения электродуговой сваркой. Один из торцов цилиндра стенки 2 экрана герметично соединен с донышком 3, а второй торец - с фланцем 1. Донышко 3 любым известным способом (например, запрессовкой) герметично соединено с вкладышем 4. Приведенный экран имеет стенку минимально необходимой толщины, дешев в изготовлении и может иметь любые заданные геометрические размеры. Промышленная применимость Изобретение может быть выполнено на известном металлообрабатывающем оборудовании. Источники информации, принятые во внимание 1. Патент RU208807, МКИ F 04 D 13/02, приоритет 24.05.1995, опубл. 27.08.1997. 2. Патент ЕР 0814268, МКИ F 04 D 13/02, приоритет 19.06.1997, опубл. 29.12.1997 - прототип. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Герметичный центробежный насос, содержащий корпус с размещенным в нем рабочим колесом,приводимым во вращение цилиндрической магнитной муфтой, ведущая полумуфта которой соединена с приводным валом электродвигателя, а ведомая с рабочим колесом, причем полумуфты установлены коаксиально, герметично разделены закрепленным в корпусе цилиндрическим немагнитным экраном и выполнены многополюсными с чередованием полюсов, отличающийся тем, что экран состоит из герметично соединенных фланца, стенки и донышка, причем стенка экрана выполнена из листового немагнитного материала и герметично соединена по образующей. 2. Герметичный центробежный насос по п.1, отличающийся тем, что стенка экрана выполнена из титановых или хромоникелевых немагнитных сплавов. 3. Герметичный центробежный насос по любому из пп.1, 2, отличающийся тем, что стенка экрана соединена между собой, а также с фланцем и донышком электродуговой сваркой. 4. Герметичный центробежный насос по любому из пп.1-3, отличающийся тем, что донышко экрана состоит из двух и более частей, герметично соединенных между собой.
