Фасад или прозрачная крыша с рамой из стоечных и поперечных профилей

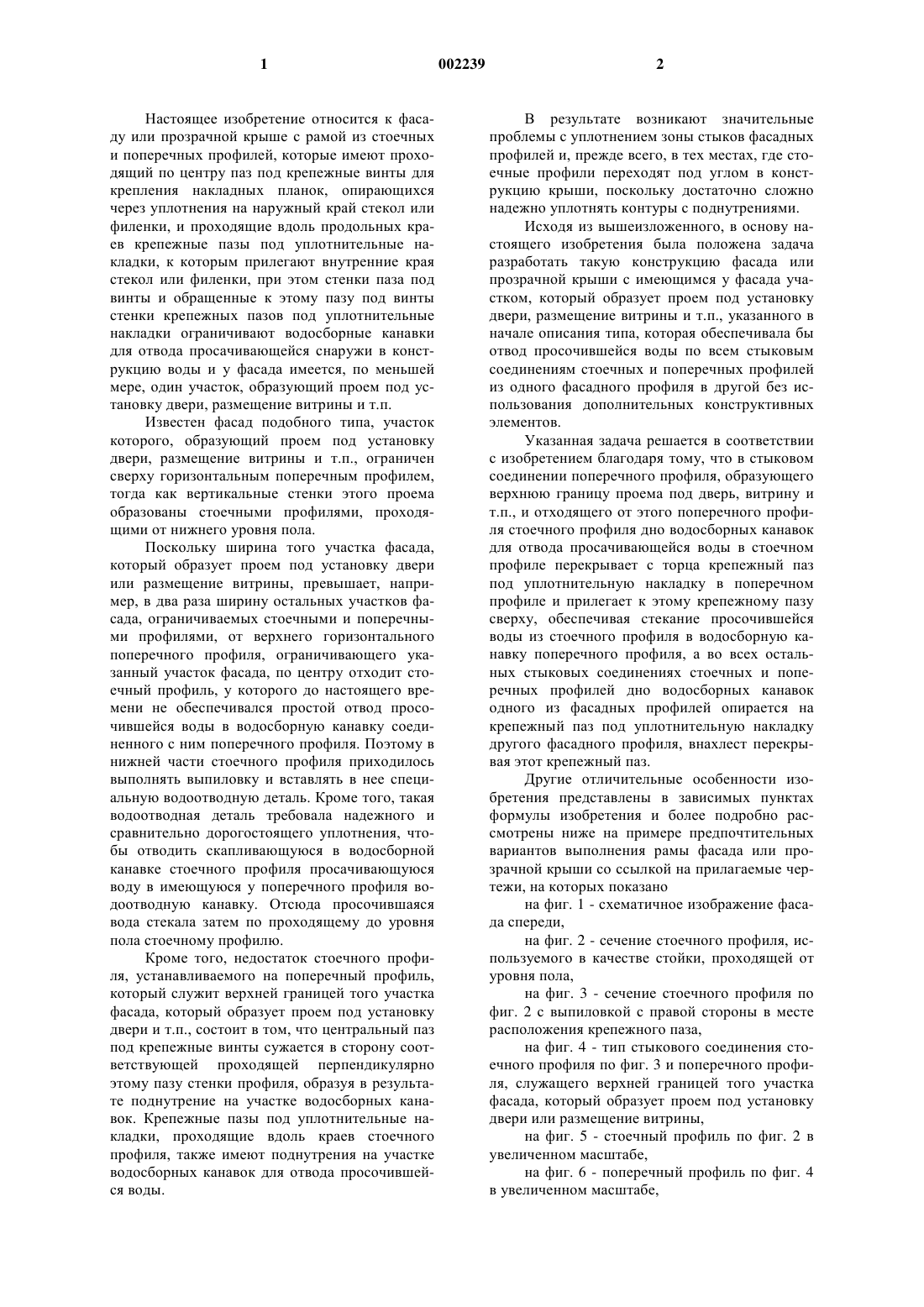

1 Настоящее изобретение относится к фасаду или прозрачной крыше с рамой из стоечных и поперечных профилей, которые имеют проходящий по центру паз под крепежные винты для крепления накладных планок, опирающихся через уплотнения на наружный край стекол или филенки, и проходящие вдоль продольных краев крепежные пазы под уплотнительные накладки, к которым прилегают внутренние края стекол или филенки, при этом стенки паза под винты и обращенные к этому пазу под винты стенки крепежных пазов под уплотнительные накладки ограничивают водосборные канавки для отвода просачивающейся снаружи в конструкцию воды и у фасада имеется, по меньшей мере, один участок, образующий проем под установку двери, размещение витрины и т.п. Известен фасад подобного типа, участок которого, образующий проем под установку двери, размещение витрины и т.п., ограничен сверху горизонтальным поперечным профилем,тогда как вертикальные стенки этого проема образованы стоечными профилями, проходящими от нижнего уровня пола. Поскольку ширина того участка фасада,который образует проем под установку двери или размещение витрины, превышает, например, в два раза ширину остальных участков фасада, ограничиваемых стоечными и поперечными профилями, от верхнего горизонтального поперечного профиля, ограничивающего указанный участок фасада, по центру отходит стоечный профиль, у которого до настоящего времени не обеспечивался простой отвод просочившейся воды в водосборную канавку соединенного с ним поперечного профиля. Поэтому в нижней части стоечного профиля приходилось выполнять выпиловку и вставлять в нее специальную водоотводную деталь. Кроме того, такая водоотводная деталь требовала надежного и сравнительно дорогостоящего уплотнения, чтобы отводить скапливающуюся в водосборной канавке стоечного профиля просачивающуюся воду в имеющуюся у поперечного профиля водоотводную канавку. Отсюда просочившаяся вода стекала затем по проходящему до уровня пола стоечному профилю. Кроме того, недостаток стоечного профиля, устанавливаемого на поперечный профиль,который служит верхней границей того участка фасада, который образует проем под установку двери и т.п., состоит в том, что центральный паз под крепежные винты сужается в сторону соответствующей проходящей перпендикулярно этому пазу стенки профиля, образуя в результате поднутрение на участке водосборных канавок. Крепежные пазы под уплотнительные накладки, проходящие вдоль краев стоечного профиля, также имеют поднутрения на участке водосборных канавок для отвода просочившейся воды. 2 В результате возникают значительные проблемы с уплотнением зоны стыков фасадных профилей и, прежде всего, в тех местах, где стоечные профили переходят под углом в конструкцию крыши, поскольку достаточно сложно надежно уплотнять контуры с поднутрениями. Исходя из вышеизложенного, в основу настоящего изобретения была положена задача разработать такую конструкцию фасада или прозрачной крыши с имеющимся у фасада участком, который образует проем под установку двери, размещение витрины и т.п., указанного в начале описания типа, которая обеспечивала бы отвод просочившейся воды по всем стыковым соединениям стоечных и поперечных профилей из одного фасадного профиля в другой без использования дополнительных конструктивных элементов. Указанная задача решается в соответствии с изобретением благодаря тому, что в стыковом соединении поперечного профиля, образующего верхнюю границу проема под дверь, витрину и т.п., и отходящего от этого поперечного профиля стоечного профиля дно водосборных канавок для отвода просачивающейся воды в стоечном профиле перекрывает с торца крепежный паз под уплотнительную накладку в поперечном профиле и прилегает к этому крепежному пазу сверху, обеспечивая cтекание просочившейся воды из стоечного профиля в водосборную канавку поперечного профиля, а во всех остальных стыковых соединениях стоечных и поперечных профилей дно водосборных канавок одного из фасадных профилей опирается на крепежный паз под уплотнительную накладку другого фасадного профиля, внахлест перекрывая этот крепежный паз. Другие отличительные особенности изобретения представлены в зависимых пунктах формулы изобретения и более подробно рассмотрены ниже на примере предпочтительных вариантов выполнения рамы фасада или прозрачной крыши со ссылкой на прилагаемые чертежи, на которых показано на фиг. 1 - схематичное изображение фасада спереди,на фиг. 2 - сечение стоечного профиля, используемого в качестве стойки, проходящей от уровня пола,на фиг. 3 - сечение стоечного профиля по фиг. 2 с выпиловкой с правой стороны в месте расположения крепежного паза,на фиг. 4 - тип стыкового соединения стоечного профиля по фиг. 3 и поперечного профиля, служащего верхней границей того участка фасада, который образует проем под установку двери или размещение витрины,на фиг. 5 - стоечный профиль по фиг. 2 в увеличенном масштабе,на фиг. 6 - поперечный профиль по фиг. 4 в увеличенном масштабе, 3 на фиг. 7 - стыки А и В профилей по фиг. 1 и на фиг. 8 - сечение стоечного профиля по фиг. 2 в сборе с уплотнениями и стеклами, а также поперечного профиля и стоечного профиля, отходящего от верхнего поперечного профиля проема в раме под установку двери и т.п.,при этом стоечный профиль также показан в сборе с уплотнениями, стеклами и накладной планкой. Фасад по фиг. 1 имеет проходящие от уровня пола стоечные профили 1 и 2, к которым примыкают поперечные профили 3, 4, завершающие раму (обвязку). Между стоечными профилями 1 и 2 на определенном расстоянии от нижнего уровня пола предусмотрен поперечный профиль 5, к центру которого примыкает сверху вертикальный стоечный профиль 6. Под поперечным профилем 5 расположен участок фасада, на котором не имеется фасадных профилей и который, образуя соответствующий проем, может использоваться для установки дверей или размещения витрины и т.п. Между стоечными профилями 1 и 2 и стоечным профилем 6 могут быть вставлены поперечные профили 3, 4. На фиг. 1 позицией А обозначены стыки между поперечным профилем 5 и стоечным профилем 1, соответственно 2, а позицией В обозначен стык между поперечным профилем 5 и стоечным профилем 6. Стоечный профиль 1, 2, который показан на фиг. 2 в сечении, может быть выполнен полым и иметь полость 7. Однако стоечные профили для повышения рассчитываемой в соответствии со статикой сооружений устойчивости можно выполнять и в виде так называемых двутавровых балок. Исходным моментом при расчете в соответствии со статикой сооружений размеров и формы полости, соответственно любых других возможных профильных элементов является стенка 8 профиля. Эта стенка 8 со стороны пазов под установку стекол фасада выполнена за одно целое с профилированными элементами, служащими для крепления уплотнений и крепежных приспособлений. В средней части 9 стоечный профиль 1, 2 имеет два параллельных ребра 10 и 11, между которыми образован паз 12, который поперечной стенкой 13 разделен на паз 14 под винт и нижнюю полость 15. Ребра 10 и 11 на участке паза 14 под винт могут иметь большую толщину, чем стенки полости 15. Ребра 10 и 11 выполнены более толстыми по сравнению со стенками полости 15 со стороны паза 12, и поэтому наружные поверхности паза 12 и полости 15 лежат в одной плоскости. Полость 15 имеет в сечении прямоугольную форму. По обе стороны от средней части 9 расположены опорные элементы 16 для стекол, предназначенные для крепления вставляемых в них уплотнительных накладок, к которым прилега 002239 4 ют края стекол или филенки. Между средней частью 9 и опорными элементами 16 для стекол или филенки предусмотрены П-образные канавки для отвода просочившейся воды и вентиляции паза, в который вставляется стекло. Как показано на фиг. 5, где стоечный профиль по фиг. 2 изображен в увеличенном масштабе, опорные элементы 16 для стекол состоят из двух параллельных стенок 18 и 19, при этом стенка 18 образует часть внешнего контура стоечного профиля. Перегородка 20 разделяет пространство между стенками 18 и 19 на открытый кверху паз 21 и полость 22. На свободных концах стенок 18, 19 предусмотрены имеющие пластинчатую форму выступы 23, обращенные навстречу друг другу и образующие вместе с перегородкой 20 паз 21 с поднутрениями, т.е. паз Т-образной формы. Этот паз служит для крепления вставляемых в него уплотнительных накладок, к которым прилегают края стекол или филенки. Выступы 23 имеют наружные фаски 24,служащие помимо прочего направляющими элементами, облегчающими установку вставляемых в паз 21 уплотнительных накладок. Перегородка 20 выполнена усиленной, соответственно утолщенной, поскольку она служит под установку крепежных винтов, соединенных со стоечным профилем поперечных профилей. Под перегородкой 20 соответственно непосредственно на ее участке предусмотрены проходящие от стенок 18 и 19 пластинчатые выступы 25, выступающие в полость 22. Эти пластинчатые выступы также используются для фиксации уплотнительных накладок, как это более подробно поясняется ниже, и также имеют фаски 26. Эти фаски в перегородке 20 сформированы за счет косых прорезей 27 и 28, наклоном которых и определяется угол скоса фасок 26. Форма, размеры и положение пластинчатых выступов 23 и 25 определенным образом взаимосвязаны, что определяется высотой паза поперечного профиля 5, показанного на фиг. 6. Высота паза поперечного профиля 5, измеряемая до нижнего края дна паза, обозначена на фиг. 6 буквой Н. Для того чтобы стоечный профиль 6 можно было установить внахлест на поперечный профиль 5 и присоединить его в месте стыка В по фиг. 1, поперечный профиль 5 сначала необходимо закрепить торцами в месте стыка А, выполнив предварительно на этих торцах выпиловку углов, т.е. придав торцам Г-образную или ступенчатую форму. Для этой же цели необходима выпиловка угла на опорном элементе 16 на размер Н по ширине поперечного профиля 5. Уровень выпиловки угла обозначен на фиг. 5 линией Х-Х. В результате выпиловки угла у стоечного профиля до уровня Х-Х полость 22 преобразуется в открытый кверху паз, в кото 5 рый аналогично пазу 21 можно вставить уплотнительную накладку. При выпиловке угла перегородка 20 удаляется. Плоскость, лежащая на уровне выпиловки угла, пересекает косые прорези 27 и 28. Специалисту предоставляется возможность самому решить, делать ли выпиловку углов в стоечном профиле 1, 2 лишь по ширине поперечного профиля 5 или обрезать опорный элемент 16 по всей длине стоечного профиля до уровня Х-Х выпиловки. Таким образом, благодаря выпиловке углов, в результате которой открывается полость 22, одновременно образуется новый паз для крепления вставляемой в него уплотнительной накладки. На фиг. 3 показан профиль с выпиленным у опорного элемента на глубину Н углом. От перегородки 20 остается лишь остаток 29 профиля, не соединенный более с боковыми выступами 25. На фиг. 4 показано присоединение профиля в стыке А по фиг. 1. За счет выпиловки 30 угла на конце поперечного профиля 5 последний перекрывает соответствующие выпиловки на стенках 18 и 19. При этом крепежные пазы 31 под уплотнительные накладки оказываются расположенными на одном уровне с крепежными пазами 21 стоечного профиля 1, 2. На фиг. 7 показана общая взаимосвязь между стыками А и В профилей по фиг. 1. Стоечные профили 1, 2 имеют с одной стороны выпиловки до уровня Х-Х. На этом уровне на них опирается поперечный профиль 5 своей выполненной на конце выпиловкой 30. В этом месте такой стык соответствует стыку А профилей. В этом случае на поперечный профиль 5 может опираться стоечный профиль 6 выпиловкой 32. Поперечные профили 3, 4 могут, в свою очередь, опираться выпиловкой 33 на не имеющий выпиловки опорный элемент 16 стоечного профиля 1, 2, в результате чего крепежные пазы 31 под уплотнительные накладки в поперечных профилях 3, 4 и в стоечном профиле 6 снова оказываются расположенными в фасаде на одном общем уровне, при этом в месте стыка В профилей в результате их наложения обеспечивается дренаж фасада для отвода просочившейся воды. В этом стыке не требуется использование каких-либо особых приспособлений, соответственно особых уплотнений. На фиг. 8 в сечении показан стоечный профиль 1, 2 со вставленной в крепежный паз 21 уплотнительной накладкой 34, на которую опираются края уплотненных стекол 35. Наружные края этих стекол 35 закрыты накладной планкой 36, которая через уплотнения 37 опирается на края стекол. Сама накладная планка 36 крепится винтами 38, ввинчиваемыми резьбовой частью в паз 39 под винт. 6 Кроме того, на фиг. 8 показано, что в сечении поперечные профили 3, 4 и стоечный профиль 6 могут иметь одинаковую форму. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Фасад или прозрачная крыша с рамой из стоечных и поперечных профилей, которые имеют проходящий по центру паз под крепежные винты для крепления накладных планок,опирающихся через уплотнения на наружный край стекол или филенки, и проходящие вдоль продольных краев крепежные пазы под уплотнительные накладки, к которым прилегают внутренние края стекол или филенки, при этом стенки паза под винты и обращенные к этому пазу под винты стенки крепежных пазов под уплотнительные накладки ограничивают водосборные канавки для отвода просачивающейся снаружи в конструкцию воды и у фасада имеется, по меньшей мере, один участок, образующий проем под установку двери, размещение витрины и т.п., отличающиеся тем, что в стыковом соединении (В) поперечного профиля (5), образующего верхнюю границу проема, и отходящего от этого поперечного профиля (5) стоечного профиля (6) дно водосборных канавок для отвода просачивающейся воды перекрывает на конце крепежный паз под уплотнительную накладку в поперечном профиле (5) и прилегает к этому крепежному пазу сверху, обеспечивая стекание просочившейся воды из стоечного профиля(6) в водосборную канавку поперечного профиля (5), а во всех остальных стыковых соединениях стоечных и поперечных профилей (1, 2; 3,4) дно водосборных канавок одного из фасадных профилей опирается на крепежный паз под уплотнительную накладку другого фасадного профиля, внахлест перекрывая этот крепежный паз. 2. Фасад или прозрачная крыша по п.1, отличающиеся тем, что проходящие от нижнего уровня пола стоечные профили (1, 2) имеют проходящую перпендикулярно продольной центральной плоскости стоечного профиля (1, 2) стенку (8), которая образует дно водосборных канавок (17) для отвода просачивающейся воды и на которой предусмотрены опорные элементы(16) для краев стекол или филенки, причем указанные опорные элементы имеют перегородку(20), которая образует дно крепежного паза (21) под уплотнительную накладку и одновременно ограничивает полость (22). 3. Фасад или прозрачная крыша по п.2, отличающиеся тем, что перегородка (20) имеет косые прорези (27, 28), которые образуют пластинчатые выступы (25), выступающие в полость (22). 4. Фасад или прозрачная крыша по п.3, отличающиеся тем, что в стыковом соединении между поперечным профилем (5) и стоечным профилем (1, 2) стоечный профиль в верхней заканчивающейся перегородкой (20) части опорного элемента (16) имеет выпиловку по высоте паза поперечного профиля до нижнего края дна этого паза (размер Н), а поперечный профиль дном его паза после выполнения на конце выпиловки (30) опирается на стенки открытой в результате выпиловки углов полости(22). 5. Фасад или прозрачная крыша по любому из предыдущих пунктов, отличающиеся тем, что боковые стенки крепежных пазов (21) стоечных профилей (1, 2) расположены в одной плоскости с боковыми стенками соответствующей полости(22). 6. Фасад или прозрачная крыша по любому из пп.1-5, отличающиеся тем, что стоечные 8 профили (1, 2) имеют между расположенным посередине пазом (14) под винты и стенкой (8) профиля полость (15) прямоугольного сечения. 7. Фасад или прозрачная крыша по любому из пп.1-6, отличающиеся тем, что водосборные канавки (17) для отвода просочившейся воды у стоечного профиля (1, 2) не имеют поднутрений и имеют в сечении прямоугольную, соответственно П-образную форму. 8. Фасад или прозрачная крыша по любому из предыдущих пунктов, отличающиеся тем, что поперечные профили (3, 4) и стоечный профиль
