Магнитотерапевтическая установка

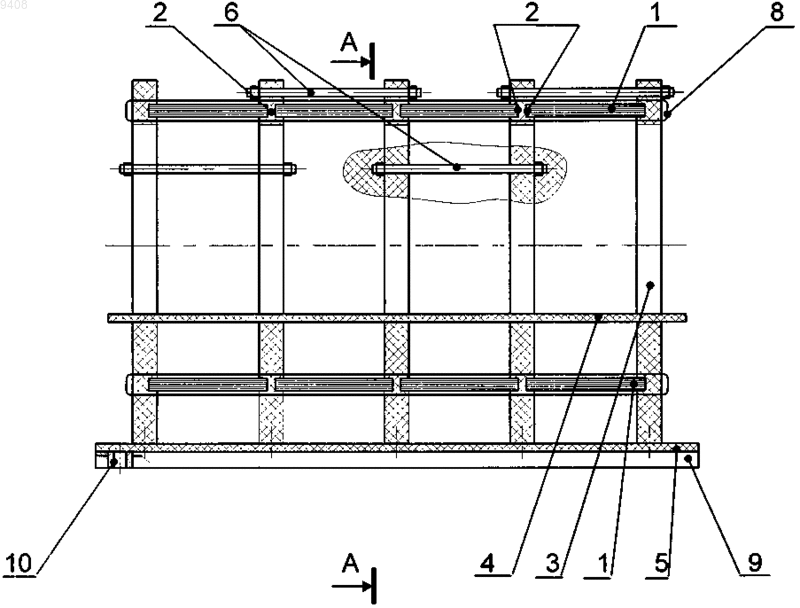

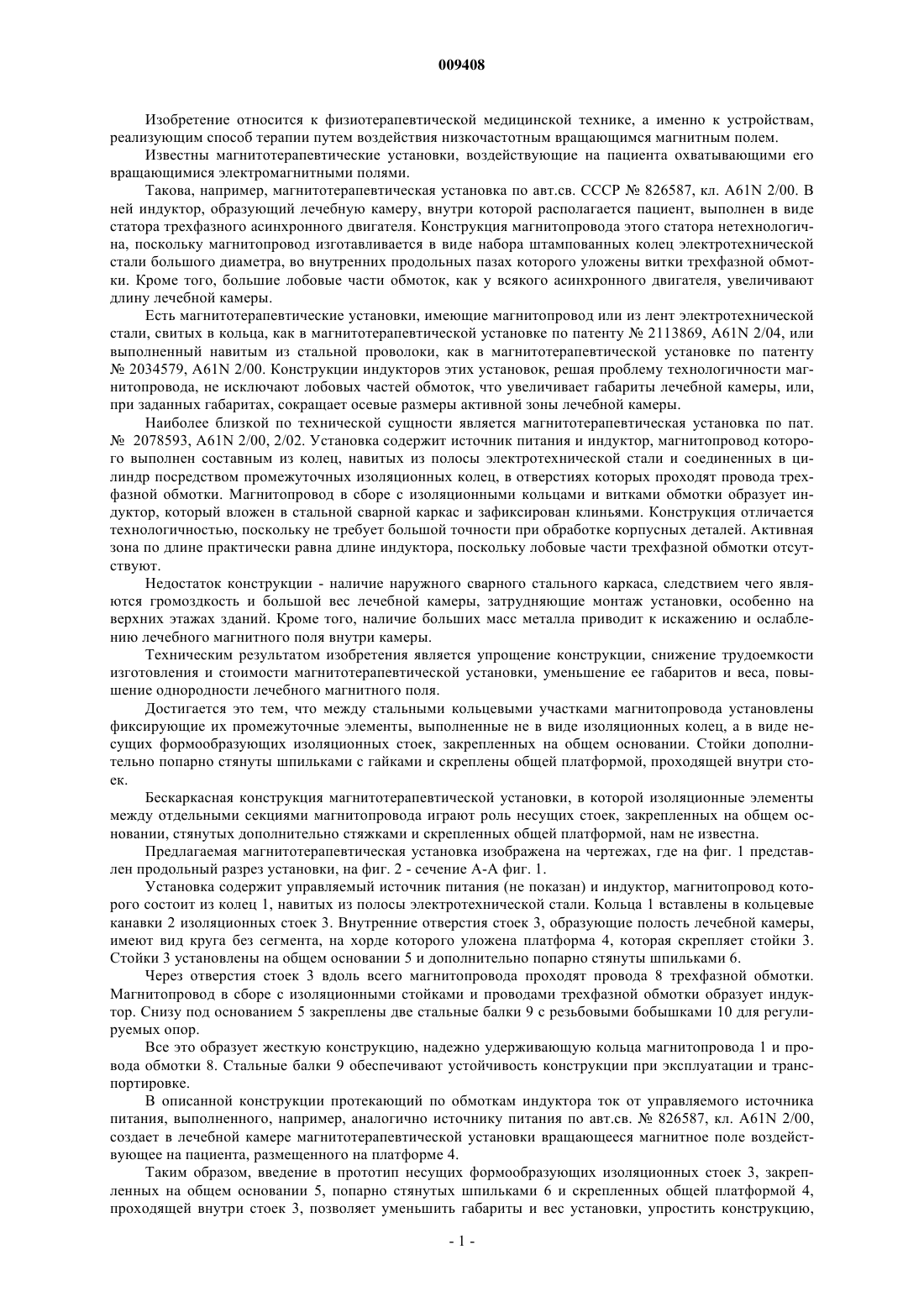

009408 Изобретение относится к физиотерапевтической медицинской технике, а именно к устройствам,реализующим способ терапии путем воздействия низкочастотным вращающимся магнитным полем. Известны магнитотерапевтические установки, воздействующие на пациента охватывающими его вращающимися электромагнитными полями. Такова, например, магнитотерапевтическая установка по авт.св. СССР 826587, кл. A61N 2/00. В ней индуктор, образующий лечебную камеру, внутри которой располагается пациент, выполнен в виде статора трехфазного асинхронного двигателя. Конструкция магнитопровода этого статора нетехнологична, поскольку магнитопровод изготавливается в виде набора штампованных колец электротехнической стали большого диаметра, во внутренних продольных пазах которого уложены витки трехфазной обмотки. Кроме того, большие лобовые части обмоток, как у всякого асинхронного двигателя, увеличивают длину лечебной камеры. Есть магнитотерапевтические установки, имеющие магнитопровод или из лент электротехнической стали, свитых в кольца, как в магнитотерапевтической установке по патенту 2113869, A61N 2/04, или выполненный навитым из стальной проволоки, как в магнитотерапевтической установке по патенту 2034579, A61N 2/00. Конструкции индукторов этих установок, решая проблему технологичности магнитопровода, не исключают лобовых частей обмоток, что увеличивает габариты лечебной камеры, или,при заданных габаритах, сокращает осевые размеры активной зоны лечебной камеры. Наиболее близкой по технической сущности является магнитотерапевтическая установка по пат.2078593, A61N 2/00, 2/02. Установка содержит источник питания и индуктор, магнитопровод которого выполнен составным из колец, навитых из полосы электротехнической стали и соединенных в цилиндр посредством промежуточных изоляционных колец, в отверстиях которых проходят провода трехфазной обмотки. Магнитопровод в сборе с изоляционными кольцами и витками обмотки образует индуктор, который вложен в стальной сварной каркас и зафиксирован клиньями. Конструкция отличается технологичностью, поскольку не требует большой точности при обработке корпусных деталей. Активная зона по длине практически равна длине индуктора, поскольку лобовые части трехфазной обмотки отсутствуют. Недостаток конструкции - наличие наружного сварного стального каркаса, следствием чего являются громоздкость и большой вес лечебной камеры, затрудняющие монтаж установки, особенно на верхних этажах зданий. Кроме того, наличие больших масс металла приводит к искажению и ослаблению лечебного магнитного поля внутри камеры. Техническим результатом изобретения является упрощение конструкции, снижение трудоемкости изготовления и стоимости магнитотерапевтической установки, уменьшение ее габаритов и веса, повышение однородности лечебного магнитного поля. Достигается это тем, что между стальными кольцевыми участками магнитопровода установлены фиксирующие их промежуточные элементы, выполненные не в виде изоляционных колец, а в виде несущих формообразующих изоляционных стоек, закрепленных на общем основании. Стойки дополнительно попарно стянуты шпильками с гайками и скреплены общей платформой, проходящей внутри стоек. Бескаркасная конструкция магнитотерапевтической установки, в которой изоляционные элементы между отдельными секциями магнитопровода играют роль несущих стоек, закрепленных на общем основании, стянутых дополнительно стяжками и скрепленных общей платформой, нам не известна. Предлагаемая магнитотерапевтическая установка изображена на чертежах, где на фиг. 1 представлен продольный разрез установки, на фиг. 2 - сечение А-А фиг. 1. Установка содержит управляемый источник питания (не показан) и индуктор, магнитопровод которого состоит из колец 1, навитых из полосы электротехнической стали. Кольца 1 вставлены в кольцевые канавки 2 изоляционных стоек 3. Внутренние отверстия стоек 3, образующие полость лечебной камеры,имеют вид круга без сегмента, на хорде которого уложена платформа 4, которая скрепляет стойки 3. Стойки 3 установлены на общем основании 5 и дополнительно попарно стянуты шпильками 6. Через отверстия стоек 3 вдоль всего магнитопровода проходят провода 8 трехфазной обмотки. Магнитопровод в сборе с изоляционными стойками и проводами трехфазной обмотки образует индуктор. Снизу под основанием 5 закреплены две стальные балки 9 с резьбовыми бобышками 10 для регулируемых опор. Все это образует жесткую конструкцию, надежно удерживающую кольца магнитопровода 1 и провода обмотки 8. Стальные балки 9 обеспечивают устойчивость конструкции при эксплуатации и транспортировке. В описанной конструкции протекающий по обмоткам индуктора ток от управляемого источника питания, выполненного, например, аналогично источнику питания по авт.св.826587, кл. A61N 2/00,создает в лечебной камере магнитотерапевтической установки вращающееся магнитное поле воздействующее на пациента, размещенного на платформе 4. Таким образом, введение в прототип несущих формообразующих изоляционных стоек 3, закрепленных на общем основании 5, попарно стянутых шпильками 6 и скрепленных общей платформой 4,проходящей внутри стоек 3, позволяет уменьшить габариты и вес установки, упростить конструкцию,-1 009408 снизить трудоемкость изготовления и стоимость магнитотерапевтической установки. Отсутствие больших масс металла, за исключением стальных балок 9, достаточно удаленных от индуктора, способствует повышению однородности магнитного поля и сохранению его лечебных свойств. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Магнитотерапевтическая установка для воздействия вращающимся магнитным полем, включающая управляемый источник питания и индуктор, магнитопровод которого выполнен составным из колец,навитых из полос электротехнической стали, установленных между изоляционными элементами в их кольцевые канавки, в отверстия этих элементов вдоль всего магнитопровода уложены провода трехфазной обмотки, отличающаяся тем, что изоляционные элементы выполнены в виде несущих формообразующих стоек, закрепленных на общем основании, попарно стянутых шпильками и скрепленных общей платформой, проходящей внутри стоек. 2. Установка по п.1, отличающаяся тем, что под общим основанием установлены две стальные балки с резьбовыми бобышками для регулируемых опор.
