Объектив

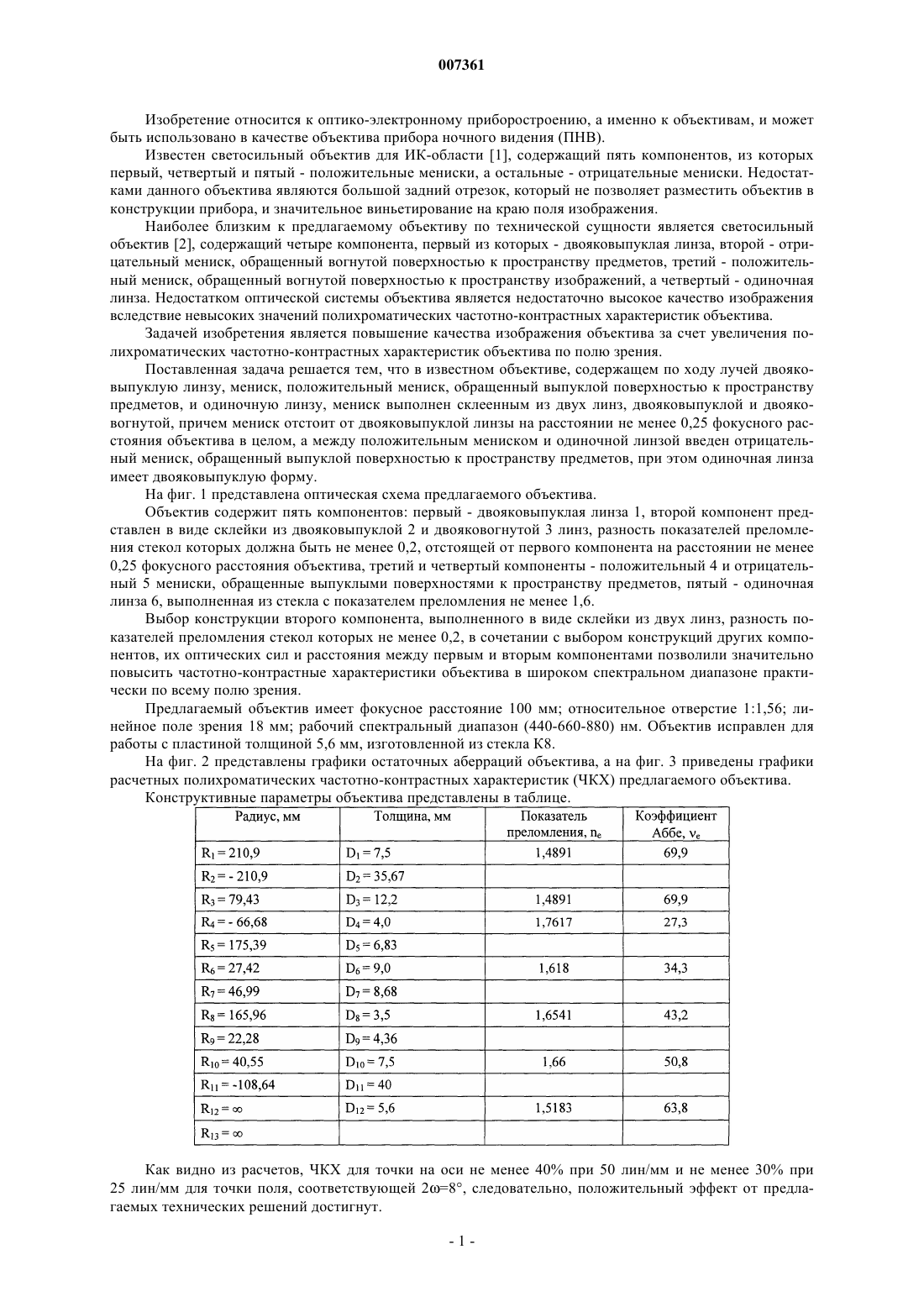

007361 Изобретение относится к оптико-электронному приборостроению, а именно к объективам, и может быть использовано в качестве объектива прибора ночного видения (ПНВ). Известен светосильный объектив для ИК-области [1], содержащий пять компонентов, из которых первый, четвертый и пятый - положительные мениски, а остальные - отрицательные мениски. Недостатками данного объектива являются большой задний отрезок, который не позволяет разместить объектив в конструкции прибора, и значительное виньетирование на краю поля изображения. Наиболее близким к предлагаемому объективу по технической сущности является светосильный объектив [2], содержащий четыре компонента, первый из которых - двояковыпуклая линза, второй - отрицательный мениск, обращенный вогнутой поверхностью к пространству предметов, третий - положительный мениск, обращенный вогнутой поверхностью к пространству изображений, а четвертый - одиночная линза. Недостатком оптической системы объектива является недостаточно высокое качество изображения вследствие невысоких значений полихроматических частотно-контрастных характеристик объектива. Задачей изобретения является повышение качества изображения объектива за счет увеличения полихроматических частотно-контрастных характеристик объектива по полю зрения. Поставленная задача решается тем, что в известном объективе, содержащем по ходу лучей двояковыпуклую линзу, мениск, положительный мениск, обращенный выпуклой поверхностью к пространству предметов, и одиночную линзу, мениск выполнен склеенным из двух линз, двояковыпуклой и двояковогнутой, причем мениск отстоит от двояковыпуклой линзы на расстоянии не менее 0,25 фокусного расстояния объектива в целом, а между положительным мениском и одиночной линзой введен отрицательный мениск, обращенный выпуклой поверхностью к пространству предметов, при этом одиночная линза имеет двояковыпуклую форму. На фиг. 1 представлена оптическая схема предлагаемого объектива. Объектив содержит пять компонентов: первый - двояковыпуклая линза 1, второй компонент представлен в виде склейки из двояковыпуклой 2 и двояковогнутой 3 линз, разность показателей преломления стекол которых должна быть не менее 0,2, отстоящей от первого компонента на расстоянии не менее 0,25 фокусного расстояния объектива, третий и четвертый компоненты - положительный 4 и отрицательный 5 мениски, обращенные выпуклыми поверхностями к пространству предметов, пятый - одиночная линза 6, выполненная из стекла с показателем преломления не менее 1,6. Выбор конструкции второго компонента, выполненного в виде склейки из двух линз, разность показателей преломления стекол которых не менее 0,2, в сочетании с выбором конструкций других компонентов, их оптических сил и расстояния между первым и вторым компонентами позволили значительно повысить частотно-контрастные характеристики объектива в широком спектральном диапазоне практически по всему полю зрения. Предлагаемый объектив имеет фокусное расстояние 100 мм; относительное отверстие 1:1,56; линейное поле зрения 18 мм; рабочий спектральный диапазон (440-660-880) нм. Объектив исправлен для работы с пластиной толщиной 5,6 мм, изготовленной из стекла К 8. На фиг. 2 представлены графики остаточных аберраций объектива, а на фиг. 3 приведены графики расчетных полихроматических частотно-контрастных характеристик (ЧКХ) предлагаемого объектива. Конструктивные параметры объектива представлены в таблице. Как видно из расчетов, ЧКХ для точки на оси не менее 40% при 50 лин/мм и не менее 30% при 25 лин/мм для точки поля, соответствующей 2=8, следовательно, положительный эффект от предлагаемых технических решений достигнут.-1 007361 В настоящее время осуществляется подготовка к запуску объектива в серийное производство. Использованные источники информации 1. RU 2050564 Cl, G02B 13/14, 1995 г. 2. RU 2105333 Cl G02B9/12, G02B9/34, G02B15/22, 1998 г. (прототип). ФОРМУЛА ИЗОБРЕТЕНИЯ Объектив, содержащий последовательно расположенные по ходу лучей двояковыпуклую линзу,мениск, положительный мениск, обращенный выпуклой поверхностью к пространству предметов, и одиночную линзу, отличающийся тем, что мениск выполнен склеенным из двояковыпуклой и двояковогнутой линз, отстоящим от двояковыпуклой линзы на расстоянии не менее 0,25 фокусного расстояния объектива, а между положительным мениском и одиночной линзой введен отрицательный мениск, обращенный выпуклой поверхностью к пространству предметов, при этом одиночная линза имеет двояковыпуклую форму.
