Объектив для приборов ночного видения

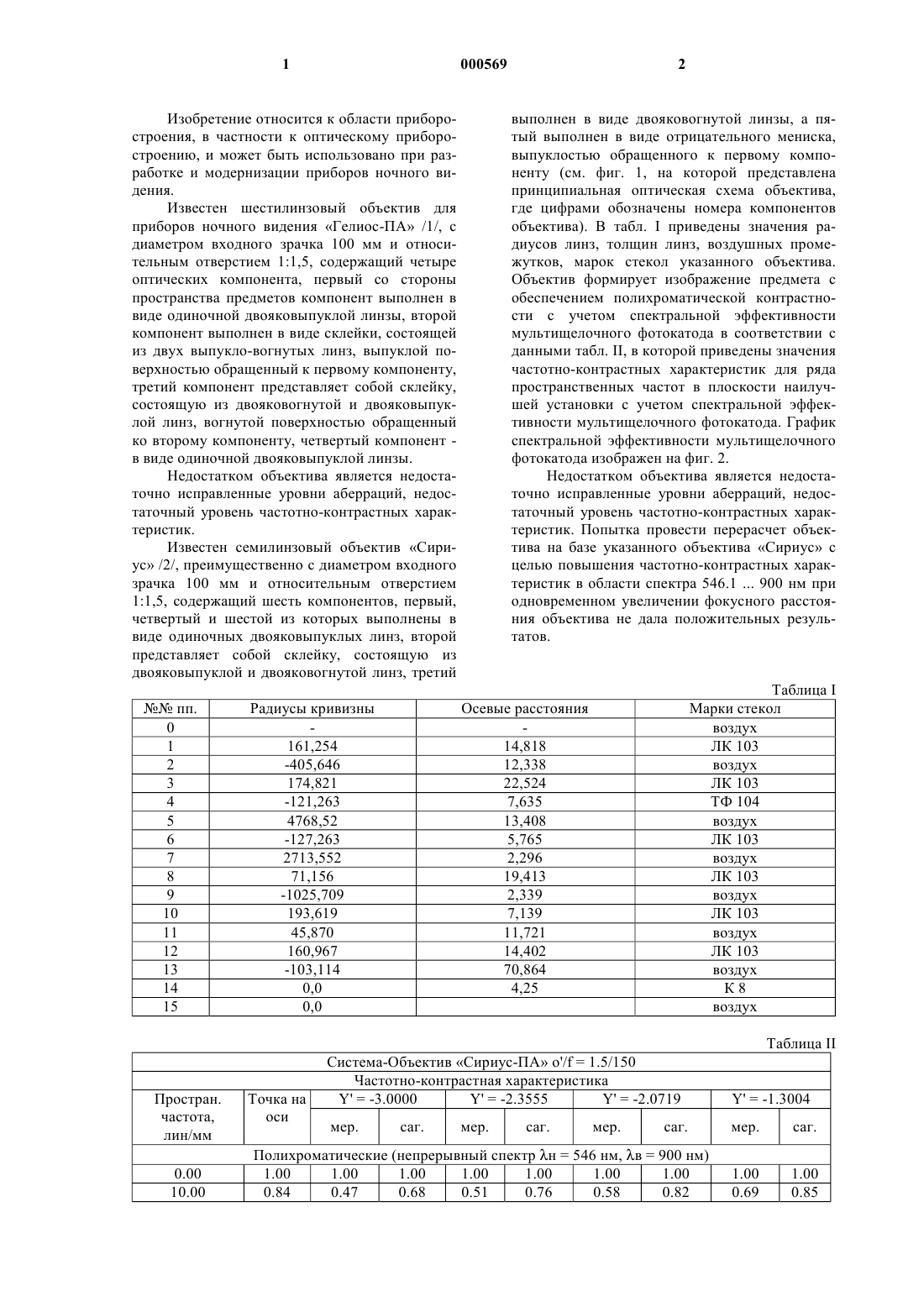

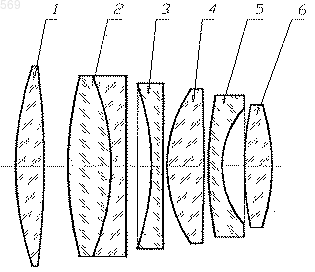

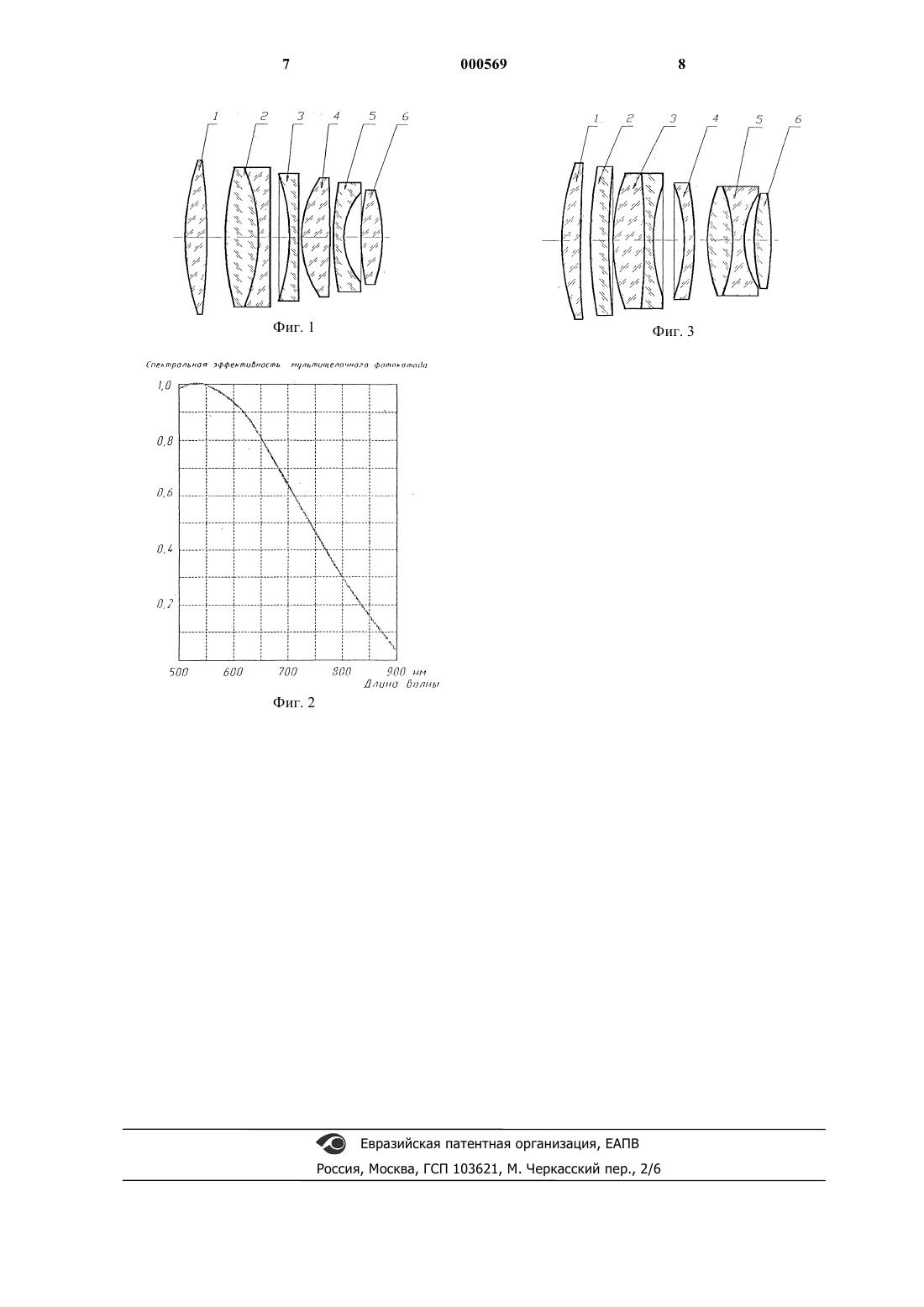

выполнен в виде двояковогнутой линзы, а пятый выполнен в виде отрицательного мениска,выпуклостью обращенного к первому компоненту (см. фиг. 1, на которой представлена принципиальная оптическая схема объектива,где цифрами обозначены номера компонентов объектива). В табл. I приведены значения радиусов линз, толщин линз, воздушных промежутков, марок стекол указанного объектива. Объектив формирует изображение предмета с обеспечением полихроматической контрастности с учетом спектральной эффективности мультищелочного фотокатода в соответствии с данными табл. II, в которой приведены значения частотно-контрастных характеристик для ряда пространственных частот в плоскости наилучшей установки с учетом спектральной эффективности мультищелочного фотокатода. График спектральной эффективности мультищелочного фотокатода изображен на фиг. 2. Недостатком объектива является недостаточно исправленные уровни аберраций, недостаточный уровень частотно-контрастных характеристик. Попытка провести перерасчет объектива на базе указанного объектива Сириус с целью повышения частотно-контрастных характеристик в области спектра 546.1900 нм при одновременном увеличении фокусного расстояния объектива не дала положительных результатов. Изобретение относится к области приборостроения, в частности к оптическому приборостроению, и может быть использовано при разработке и модернизации приборов ночного видения. Известен шестилинзовый объектив для приборов ночного видения Гелиос-ПА /1/, с диаметром входного зрачка 100 мм и относительным отверстием 1:1,5, содержащий четыре оптических компонента, первый со стороны пространства предметов компонент выполнен в виде одиночной двояковыпуклой линзы, второй компонент выполнен в виде склейки, состоящей из двух выпукло-вогнутых линз, выпуклой поверхностью обращенный к первому компоненту,третий компонент представляет собой склейку,состоящую из двояковогнутой и двояковыпуклой линз, вогнутой поверхностью обращенный ко второму компоненту, четвертый компонент в виде одиночной двояковыпуклой линзы. Недостатком объектива является недостаточно исправленные уровни аберраций, недостаточный уровень частотно-контрастных характеристик. Известен семилинзовый объектив Сириус /2/, преимущественно с диаметром входного зрачка 100 мм и относительным отверстием 1:1,5, содержащий шесть компонентов, первый,четвертый и шестой из которых выполнены в виде одиночных двояковыпуклых линз, второй представляет собой склейку, состоящую из двояковыпуклой и двояковогнутой линз, третийпп. 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 Таблица I Марки стекол воздух ЛК 103 воздух ЛК 103 ТФ 104 воздух ЛК 103 воздух ЛК 103 воздух ЛК 103 воздух ЛК 103 воздух К 8 воздух Задачей изобретения является создание объектива преимущественно с диаметром входного зрачка 104 мм и относительным отверстием 1:1,65, с удовлетворительно исправленными уровнями аберраций, имеющего высокие значения полихроматических частотно-контрастных характеристик с учетом спектральной эффективности мультищелочного фотокатода в области повышенных пространственных частот и, как следствие, обеспечивающего высокую, конкурентоспособную дальность видения наблюдательных приборов, созданных на базе указанного объектива и усилителей яркости изображения. Поставленная задача достигается тем, что в объективе, содержащем шесть оптических компонентов, первый из которых выполнен в виде одиночной положительной линзы, шестой компонент - в виде одиночной двояковыпуклой линзы, отличием является то, что первый компонент выполнен в виде выпукло-вогнутой линзы, выпуклой поверхностью обращенной к про пп. 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 странству предметов, второй компонент - в виде одиночной положительной выпукло-вогнутой линзы, выпуклой поверхностью обращенной к первому компоненту, третий компонент - в виде склейки, состоящей из двояковыпуклой и двояковогнутой линз, выпуклой поверхностью обращенный ко второму компоненту, четвертый в виде одиночного отрицательного мениска,вогнутой поверхностью обращенного к третьему компоненту, а пятый компонент - в виде склейки, состоящей из двояковыпуклой и двояковогнутой линз, двояковыпуклой линзой обращенный к четвертому компоненту. Сущность изобретения поясняется чертежом. На фиг. 3 представлена принципиальная оптическая схема предлагаемого объектива. Объектив имеет диаметр входного зрачка 104 мм, относительное отверстие 1:1,65 и фокусное расстояние 172 мм. В табл. III приведены значения радиусов линз, толщин линз, воздушных промежутков заявляемого объектива. Осевые расстояния 17,000 3,000 13,000 3,000 22,000 6,000 22,100 7,000 9,000 18,000 8,000 7,330 11,830 85,208 7,900 Таблица III Марки стекол воздух ТК 121 воздух ТК 121 воздух ТК 121 ТФ 107 воздух ТФ 110 воздух ТК 121 ОФ 101 воздух ТК 121 воздух К 8 воздух В табл. IV приведены значения полихроматических частотно-контрастных характеристик предлагаемого объектива.w - угол поля зрения заявляемого объектива; Объектив формирует изображение предмета с полихроматическими частотноконтрастными характеристиками с учетом спектральной эффективности мультищелочного фотокатода (фиг. 2) в соответствии с данными табл. IV. Как видно из таблиц значений полихроматических частотно-контрастных характеристик (табл. II) объектива Сириус и табл. IV- предлагаемого объектива, рассчитанных в одном спектральном диапазоне длин волн 546.1900 нм и с учетом одних и тех же значений спектральной эффективности мультищелочного фотокатода, предлагаемый объектив обеспечивает значительно более высокую контрастность формирования изображения объектов наблюдения как для точки на оси, так и для углового поля зрения. Это обеспечит значительный прирост дальности видения наблюдательных приборов ночного видения. В табл. I и III в строках 14 и 15, соответственно, в колонке осевые расстояния указаны толщины фотокатодных стекол усилителей яркости изображения, совместно с которыми объективы работают. Применение предлагаемого объектива обеспечит высокую дальность и, соответственно, конкурентоспособность приборов ночного видения. Использованные источники информации: 1. Объектив Гелиос-ПА. Технические условия БЛЗ.877.044 ТУ, 1973 г. 2. Авторское свидетельство 1584598,СССР, G 02B 13/16 (прототип). ФОРМУЛА ИЗОБРЕТЕНИЯ Объектив для приборов ночного видения,содержащий шесть оптических компонентов,первый из которых выполнен в виде одиночной положительной линзы, шестой компонент - в виде одиночной двояковыпуклой линзы, отличающийся тем, что первый компонент выполнен в виде выпукло-вогнутой линзы, выпуклой поверхностью обращенной к пространству предметов, второй компонент - в виде одиночной положительной выпукло-вогнутой линзы, выпуклой поверхностью обращенной к первому компоненту, третий компонент - в виде склейки,состоящей из двояковыпуклой и двояковогнутой линз, выпуклой поверхностью обращенный ко второму компоненту, четвертый - в виде одиночного отрицательного мениска, вогнутой поверхностью обращенного к третьему компоненту, а пятый компонент - в виде склейки из двояковыпуклой и двояковогнутой линз, двояковыпуклой линзой обращенный к четвертому компоненту.
