1. Клипсатор преимущественно для колбасных изделий, содержащий корпус, поддерживающую батон призму, устройство постановки скоб и устройство регулирования положения призмы относительно устройства постановки скоб, отличающийся тем, что устройство регулирования положения поддерживающей призмы выполнено в виде двух параллельных кривошипов, каждый из которых шарнирно соединен одним концом с корпусом, а вторым концом с основанием призмы, при этом в среднем регулировочном положении призмы оси кривошипов направлены перпендикулярно к биссектрисе угла призмы.

2. Клипсатор по п.1, отличающийся тем, что на призме шарнирно установлена крепежная планка, которая имеет средство фиксации на корпусе после установки нужной высоты подъема призмы, при этом угол между крепежной планкой и кривошипом составляет 45-135ш.

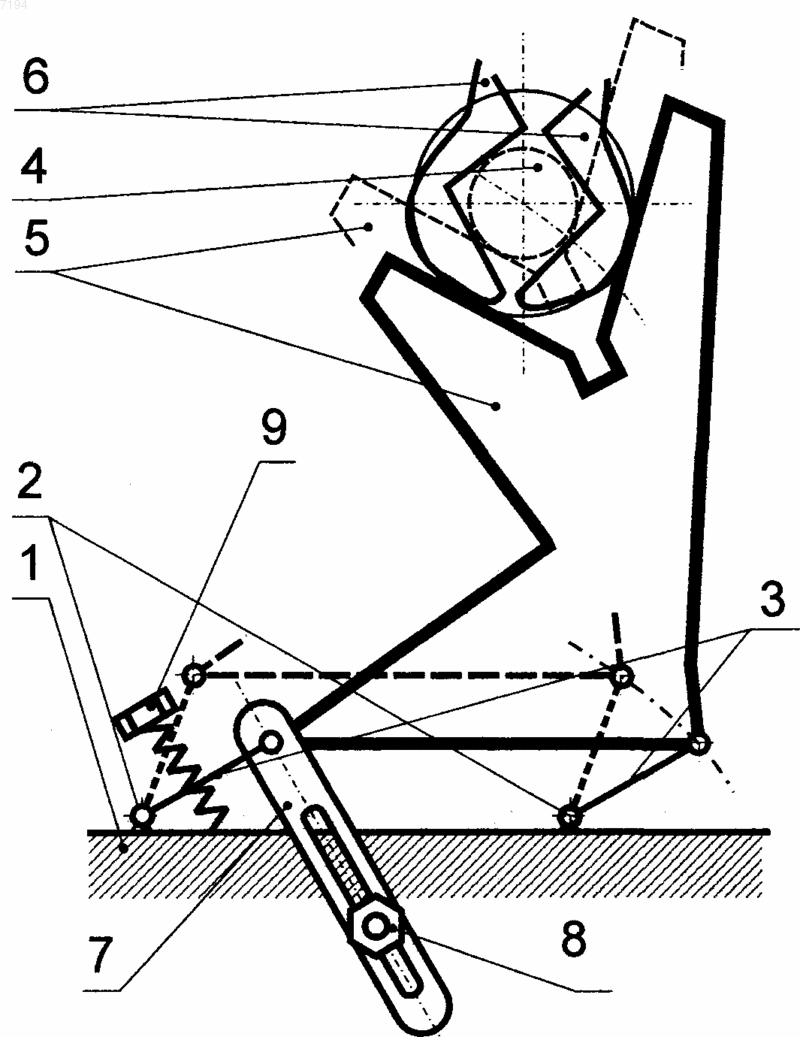

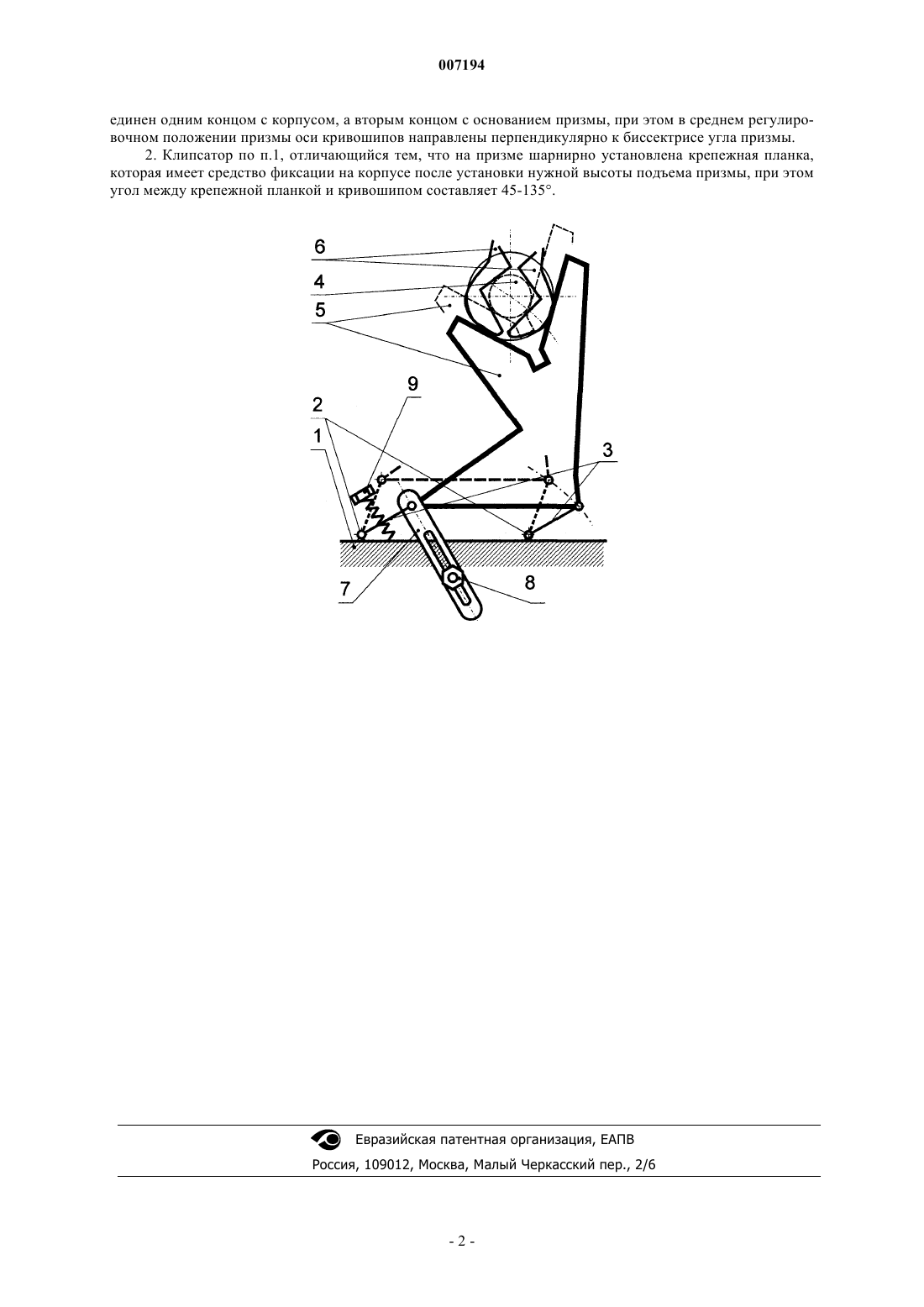

Рисунок 1



Текст

Смотреть все

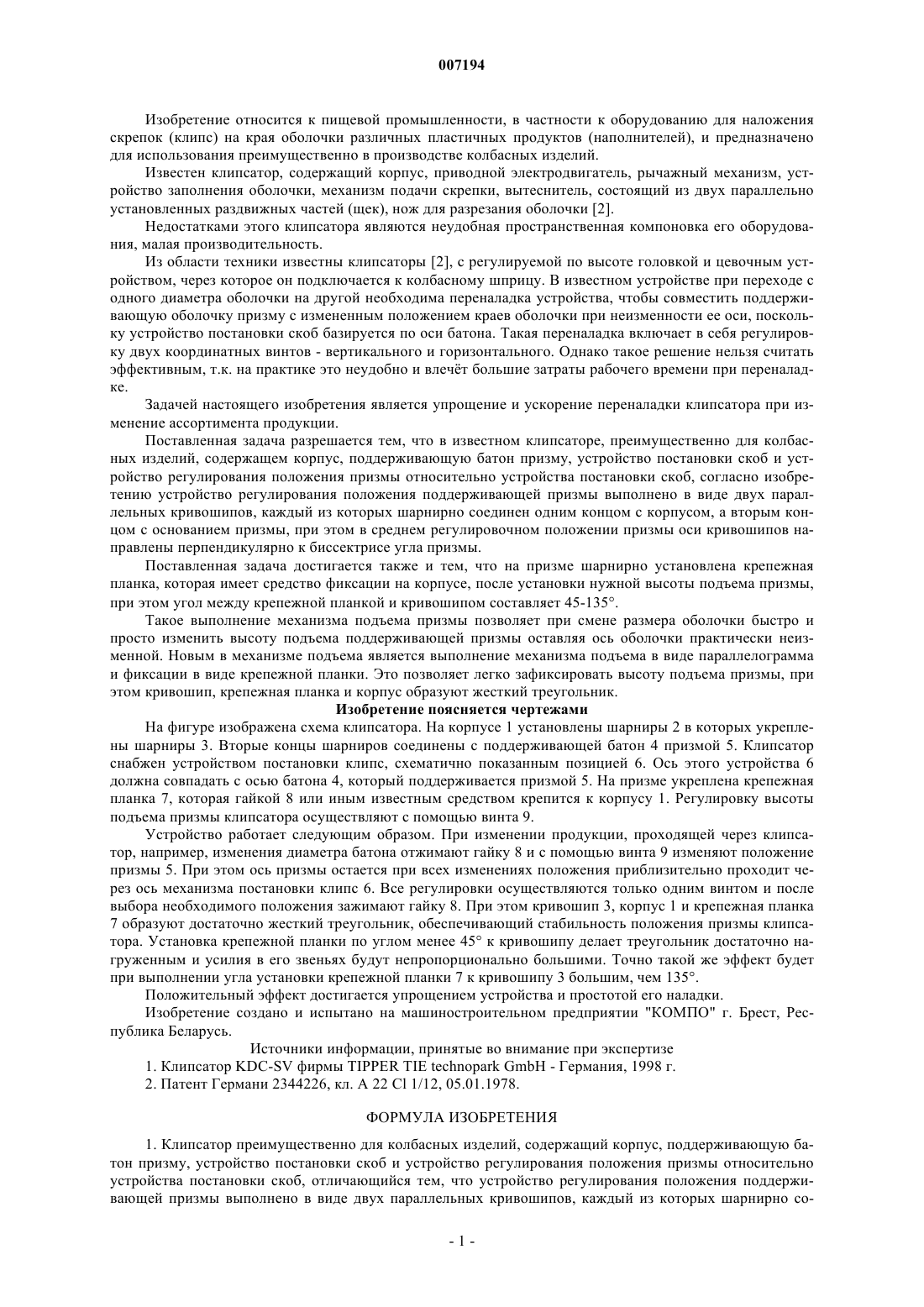

007194 Изобретение относится к пищевой промышленности, в частности к оборудованию для наложения скрепок (клипс) на края оболочки различных пластичных продуктов (наполнителей), и предназначено для использования преимущественно в производстве колбасных изделий. Известен клипсатор, содержащий корпус, приводной электродвигатель, рычажный механизм, устройство заполнения оболочки, механизм подачи скрепки, вытеснитель, состоящий из двух параллельно установленных раздвижных частей (щек), нож для разрезания оболочки [2]. Недостатками этого клипсатора являются неудобная пространственная компоновка его оборудования, малая производительность. Из области техники известны клипсаторы [2], с регулируемой по высоте головкой и цевочным устройством, через которое он подключается к колбасному шприцу. В известном устройстве при переходе с одного диаметра оболочки на другой необходима переналадка устройства, чтобы совместить поддерживающую оболочку призму с измененным положением краев оболочки при неизменности ее оси, поскольку устройство постановки скоб базируется по оси батона. Такая переналадка включает в себя регулировку двух координатных винтов - вертикального и горизонтального. Однако такое решение нельзя считать эффективным, т.к. на практике это неудобно и влечт большие затраты рабочего времени при переналадке. Задачей настоящего изобретения является упрощение и ускорение переналадки клипсатора при изменение ассортимента продукции. Поставленная задача разрешается тем, что в известном клипсаторе, преимущественно для колбасных изделий, содержащем корпус, поддерживающую батон призму, устройство постановки скоб и устройство регулирования положения призмы относительно устройства постановки скоб, согласно изобретению устройство регулирования положения поддерживающей призмы выполнено в виде двух параллельных кривошипов, каждый из которых шарнирно соединен одним концом с корпусом, а вторым концом с основанием призмы, при этом в среднем регулировочном положении призмы оси кривошипов направлены перпендикулярно к биссектрисе угла призмы. Поставленная задача достигается также и тем, что на призме шарнирно установлена крепежная планка, которая имеет средство фиксации на корпусе, после установки нужной высоты подъема призмы,при этом угол между крепежной планкой и кривошипом составляет 45-135. Такое выполнение механизма подъема призмы позволяет при смене размера оболочки быстро и просто изменить высоту подъема поддерживающей призмы оставляя ось оболочки практически неизменной. Новым в механизме подъема является выполнение механизма подъема в виде параллелограмма и фиксации в виде крепежной планки. Это позволяет легко зафиксировать высоту подъема призмы, при этом кривошип, крепежная планка и корпус образуют жесткий треугольник. Изобретение поясняется чертежами На фигуре изображена схема клипсатора. На корпусе 1 установлены шарниры 2 в которых укреплены шарниры 3. Вторые концы шарниров соединены с поддерживающей батон 4 призмой 5. Клипсатор снабжен устройством постановки клипс, схематично показанным позицией 6. Ось этого устройства 6 должна совпадать с осью батона 4, который поддерживается призмой 5. На призме укреплена крепежная планка 7, которая гайкой 8 или иным известным средством крепится к корпусу 1. Регулировку высоты подъема призмы клипсатора осуществляют с помощью винта 9. Устройство работает следующим образом. При изменении продукции, проходящей через клипсатор, например, изменения диаметра батона отжимают гайку 8 и с помощью винта 9 изменяют положение призмы 5. При этом ось призмы остается при всех изменениях положения приблизительно проходит через ось механизма постановки клипс 6. Все регулировки осуществляются только одним винтом и после выбора необходимого положения зажимают гайку 8. При этом кривошип 3, корпус 1 и крепежная планка 7 образуют достаточно жесткий треугольник, обеспечивающий стабильность положения призмы клипсатора. Установка крепежной планки по углом менее 45 к кривошипу делает треугольник достаточно нагруженным и усилия в его звеньях будут непропорционально большими. Точно такой же эффект будет при выполнении угла установки крепежной планки 7 к кривошипу 3 большим, чем 135. Положительный эффект достигается упрощением устройства и простотой его наладки. Изобретение создано и испытано на машиностроительном предприятии "КОМПО" г. Брест, Республика Беларусь. Источники информации, принятые во внимание при экспертизе 1. Клипсатор KDC-SV фирмы TIPPER TIE technopark GmbH - Германия, 1998 г. 2. Патент Германи 2344226, кл. А 22 Cl 1/12, 05.01.1978. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Клипсатор преимущественно для колбасных изделий, содержащий корпус, поддерживающую батон призму, устройство постановки скоб и устройство регулирования положения призмы относительно устройства постановки скоб, отличающийся тем, что устройство регулирования положения поддерживающей призмы выполнено в виде двух параллельных кривошипов, каждый из которых шарнирно со-1 007194 единен одним концом с корпусом, а вторым концом с основанием призмы, при этом в среднем регулировочном положении призмы оси кривошипов направлены перпендикулярно к биссектрисе угла призмы. 2. Клипсатор по п.1, отличающийся тем, что на призме шарнирно установлена крепежная планка,которая имеет средство фиксации на корпусе после установки нужной высоты подъема призмы, при этом угол между крепежной планкой и кривошипом составляет 45-135.
