Насос винтового типа с гидравлическим уплотнением

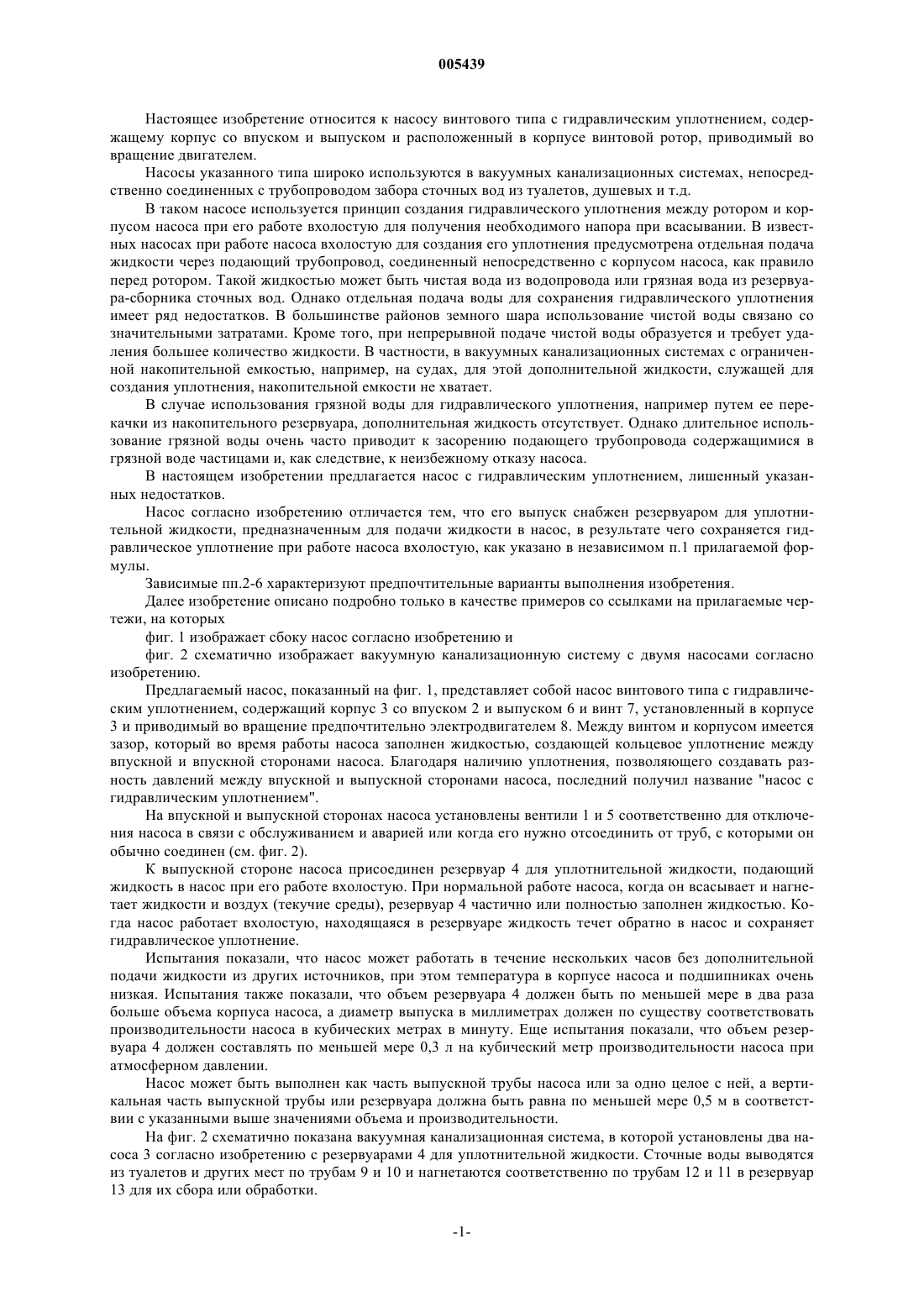

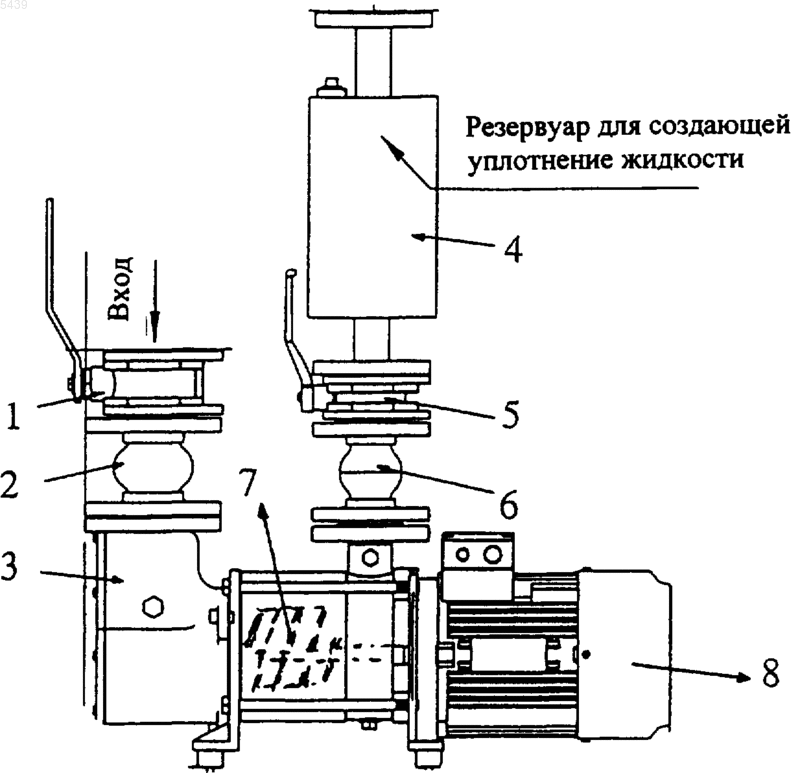

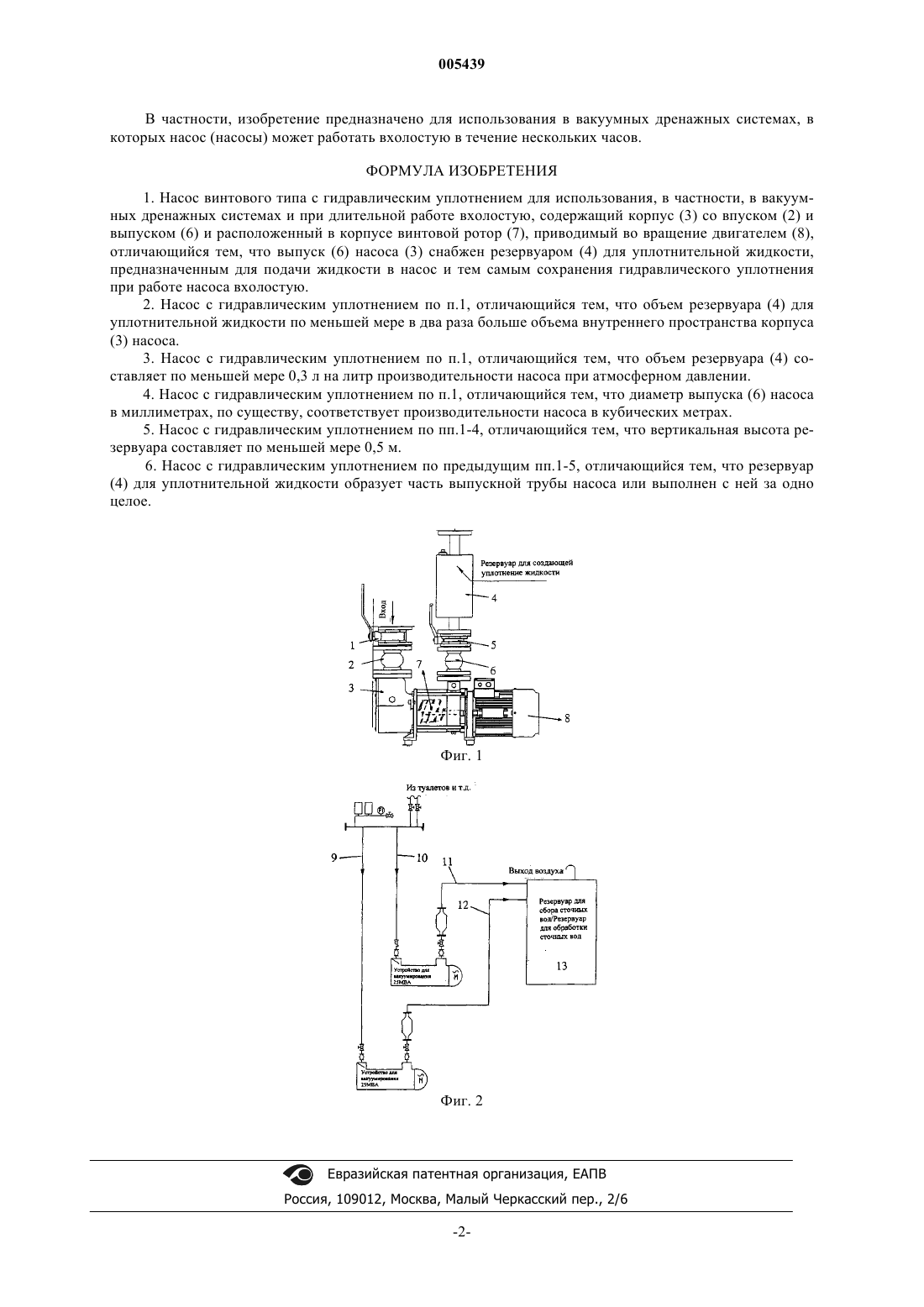

005439 Настоящее изобретение относится к насосу винтового типа с гидравлическим уплотнением, содержащему корпус со впуском и выпуском и расположенный в корпусе винтовой ротор, приводимый во вращение двигателем. Насосы указанного типа широко используются в вакуумных канализационных системах, непосредственно соединенных с трубопроводом забора сточных вод из туалетов, душевых и т.д. В таком насосе используется принцип создания гидравлического уплотнения между ротором и корпусом насоса при его работе вхолостую для получения необходимого напора при всасывании. В известных насосах при работе насоса вхолостую для создания его уплотнения предусмотрена отдельная подача жидкости через подающий трубопровод, соединенный непосредственно с корпусом насоса, как правило перед ротором. Такой жидкостью может быть чистая вода из водопровода или грязная вода из резервуара-сборника сточных вод. Однако отдельная подача воды для сохранения гидравлического уплотнения имеет ряд недостатков. В большинстве районов земного шара использование чистой воды связано со значительными затратами. Кроме того, при непрерывной подаче чистой воды образуется и требует удаления большее количество жидкости. В частности, в вакуумных канализационных системах с ограниченной накопительной емкостью, например, на судах, для этой дополнительной жидкости, служащей для создания уплотнения, накопительной емкости не хватает. В случае использования грязной воды для гидравлического уплотнения, например путем ее перекачки из накопительного резервуара, дополнительная жидкость отсутствует. Однако длительное использование грязной воды очень часто приводит к засорению подающего трубопровода содержащимися в грязной воде частицами и, как следствие, к неизбежному отказу насоса. В настоящем изобретении предлагается насос с гидравлическим уплотнением, лишенный указанных недостатков. Насос согласно изобретению отличается тем, что его выпуск снабжен резервуаром для уплотнительной жидкости, предназначенным для подачи жидкости в насос, в результате чего сохраняется гидравлическое уплотнение при работе насоса вхолостую, как указано в независимом п.1 прилагаемой формулы. Зависимые пп.2-6 характеризуют предпочтительные варианты выполнения изобретения. Далее изобретение описано подробно только в качестве примеров со ссылками на прилагаемые чертежи, на которых фиг. 1 изображает сбоку насос согласно изобретению и фиг. 2 схематично изображает вакуумную канализационную систему с двумя насосами согласно изобретению. Предлагаемый насос, показанный на фиг. 1, представляет собой насос винтового типа с гидравлическим уплотнением, содержащий корпус 3 со впуском 2 и выпуском 6 и винт 7, установленный в корпусе 3 и приводимый во вращение предпочтительно электродвигателем 8. Между винтом и корпусом имеется зазор, который во время работы насоса заполнен жидкостью, создающей кольцевое уплотнение между впускной и впускной сторонами насоса. Благодаря наличию уплотнения, позволяющего создавать разность давлений между впускной и выпускной сторонами насоса, последний получил название "насос с гидравлическим уплотнением". На впускной и выпускной сторонах насоса установлены вентили 1 и 5 соответственно для отключения насоса в связи с обслуживанием и аварией или когда его нужно отсоединить от труб, с которыми он обычно соединен (см. фиг. 2). К выпускной стороне насоса присоединен резервуар 4 для уплотнительной жидкости, подающий жидкость в насос при его работе вхолостую. При нормальной работе насоса, когда он всасывает и нагнетает жидкости и воздух (текучие среды), резервуар 4 частично или полностью заполнен жидкостью. Когда насос работает вхолостую, находящаяся в резервуаре жидкость течет обратно в насос и сохраняет гидравлическое уплотнение. Испытания показали, что насос может работать в течение нескольких часов без дополнительной подачи жидкости из других источников, при этом температура в корпусе насоса и подшипниках очень низкая. Испытания также показали, что объем резервуара 4 должен быть по меньшей мере в два раза больше объема корпуса насоса, а диаметр выпуска в миллиметрах должен по существу соответствовать производительности насоса в кубических метрах в минуту. Еще испытания показали, что объем резервуара 4 должен составлять по меньшей мере 0,3 л на кубический метр производительности насоса при атмосферном давлении. Насос может быть выполнен как часть выпускной трубы насоса или за одно целое с ней, а вертикальная часть выпускной трубы или резервуара должна быть равна по меньшей мере 0,5 м в соответствии с указанными выше значениями объема и производительности. На фиг. 2 схематично показана вакуумная канализационная система, в которой установлены два насоса 3 согласно изобретению с резервуарами 4 для уплотнительной жидкости. Сточные воды выводятся из туалетов и других мест по трубам 9 и 10 и нагнетаются соответственно по трубам 12 и 11 в резервуар 13 для их сбора или обработки.-1 005439 В частности, изобретение предназначено для использования в вакуумных дренажных системах, в которых насос (насосы) может работать вхолостую в течение нескольких часов. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Насос винтового типа с гидравлическим уплотнением для использования, в частности, в вакуумных дренажных системах и при длительной работе вхолостую, содержащий корпус (3) со впуском (2) и выпуском (6) и расположенный в корпусе винтовой ротор (7), приводимый во вращение двигателем (8),отличающийся тем, что выпуск (6) насоса (3) снабжен резервуаром (4) для уплотнительной жидкости,предназначенным для подачи жидкости в насос и тем самым сохранения гидравлического уплотнения при работе насоса вхолостую. 2. Насос с гидравлическим уплотнением по п.1, отличающийся тем, что объем резервуара (4) для уплотнительной жидкости по меньшей мере в два раза больше объема внутреннего пространства корпуса(3) насоса. 3. Насос с гидравлическим уплотнением по п.1, отличающийся тем, что объем резервуара (4) составляет по меньшей мере 0,3 л на литр производительности насоса при атмосферном давлении. 4. Насос с гидравлическим уплотнением по п.1, отличающийся тем, что диаметр выпуска (6) насоса в миллиметрах, по существу, соответствует производительности насоса в кубических метрах. 5. Насос с гидравлическим уплотнением по пп.1-4, отличающийся тем, что вертикальная высота резервуара составляет по меньшей мере 0,5 м. 6. Насос с гидравлическим уплотнением по предыдущим пп.1-5, отличающийся тем, что резервуар(4) для уплотнительной жидкости образует часть выпускной трубы насоса или выполнен с ней за одно целое.
