Отопительный аппарат

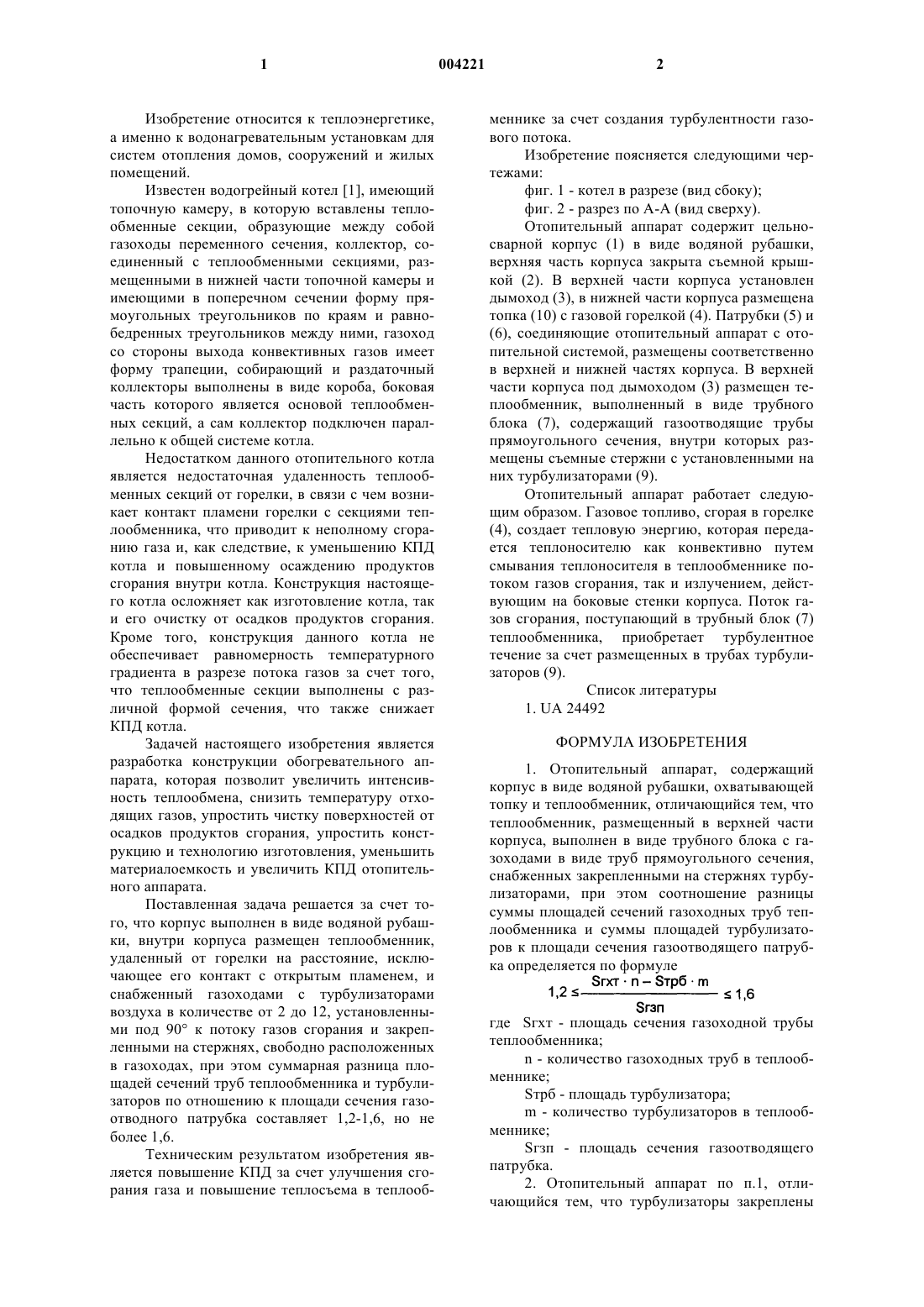

1 Изобретение относится к теплоэнергетике,а именно к водонагревательным установкам для систем отопления домов, сооружений и жилых помещений. Известен водогрейный котел [1], имеющий топочную камеру, в которую вставлены теплообменные секции, образующие между собой газоходы переменного сечения, коллектор, соединенный с теплообменными секциями, размещенными в нижней части топочной камеры и имеющими в поперечном сечении форму прямоугольных треугольников по краям и равнобедренных треугольников между ними, газоход со стороны выхода конвективных газов имеет форму трапеции, собирающий и раздаточный коллекторы выполнены в виде короба, боковая часть которого является основой теплообменных секций, а сам коллектор подключен параллельно к общей системе котла. Недостатком данного отопительного котла является недостаточная удаленность теплообменных секций от горелки, в связи с чем возникает контакт пламени горелки с секциями теплообменника, что приводит к неполному сгоранию газа и, как следствие, к уменьшению КПД котла и повышенному осаждению продуктов сгорания внутри котла. Конструкция настоящего котла осложняет как изготовление котла, так и его очистку от осадков продуктов сгорания. Кроме того, конструкция данного котла не обеспечивает равномерность температурного градиента в разрезе потока газов за счет того,что теплообменные секции выполнены с различной формой сечения, что также снижает КПД котла. Задачей настоящего изобретения является разработка конструкции обогревательного аппарата, которая позволит увеличить интенсивность теплообмена, снизить температуру отходящих газов, упростить чистку поверхностей от осадков продуктов сгорания, упростить конструкцию и технологию изготовления, уменьшить материалоемкость и увеличить КПД отопительного аппарата. Поставленная задача решается за счет того, что корпус выполнен в виде водяной рубашки, внутри корпуса размещен теплообменник,удаленный от горелки на расстояние, исключающее его контакт с открытым пламенем, и снабженный газоходами с турбулизаторами воздуха в количестве от 2 до 12, установленными под 90 к потоку газов сгорания и закрепленными на стержнях, свободно расположенных в газоходах, при этом суммарная разница площадей сечений труб теплообменника и турбулизаторов по отношению к площади сечения газоотводного патрубка составляет 1,2-1,6, но не более 1,6. Техническим результатом изобретения является повышение КПД за счет улучшения сгорания газа и повышение теплосъема в теплооб 004221 2 меннике за счет создания турбулентности газового потока. Изобретение поясняется следующими чертежами: фиг. 1 - котел в разрезе (вид сбоку); фиг. 2 - разрез по А-А (вид сверху). Отопительный аппарат содержит цельносварной корпус (1) в виде водяной рубашки,верхняя часть корпуса закрыта съемной крышкой (2). В верхней части корпуса установлен дымоход (3), в нижней части корпуса размещена топка (10) с газовой горелкой (4). Патрубки (5) и(6), соединяющие отопительный аппарат с отопительной системой, размещены соответственно в верхней и нижней частях корпуса. В верхней части корпуса под дымоходом (3) размещен теплообменник, выполненный в виде трубного блока (7), содержащий газоотводящие трубы прямоугольного сечения, внутри которых размещены съемные стержни с установленными на них турбулизаторами (9). Отопительный аппарат работает следующим образом. Газовое топливо, сгорая в горелке(4), создает тепловую энергию, которая передается теплоносителю как конвективно путем смывания теплоносителя в теплообменнике потоком газов сгорания, так и излучением, действующим на боковые стенки корпуса. Поток газов сгорания, поступающий в трубный блок (7) теплообменника, приобретает турбулентное течение за счет размещенных в трубах турбулизаторов (9). Список литературы 1. UA 24492 ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Отопительный аппарат, содержащий корпус в виде водяной рубашки, охватывающей топку и теплообменник, отличающийся тем, что теплообменник, размещенный в верхней части корпуса, выполнен в виде трубного блока с газоходами в виде труб прямоугольного сечения,снабженных закрепленными на стержнях турбулизаторами, при этом соотношение разницы суммы площадей сечений газоходных труб теплообменника и суммы площадей турбулизаторов к площади сечения газоотводящего патрубка определяется по формуле где Sгxт - площадь сечения газоходной трубы теплообменника;n - количество газоходных труб в теплообменнике;Sгзп - площадь сечения газоотводящего патрубка. 2. Отопительный аппарат по п.1, отличающийся тем, что турбулизаторы закреплены на стержнях таким образом, что угол между поверхностью пластин и направлением потока газов сгорания составляет 90. 3. Отопительный аппарат по п.1, отличающийся тем, что стержни с турбулизаторами 4 расположены в газоходах и выполнены съемными, причем количество турбулизаторов составляет от 2 до 12.
