Счетчик расхода для жидких и газообразных сред

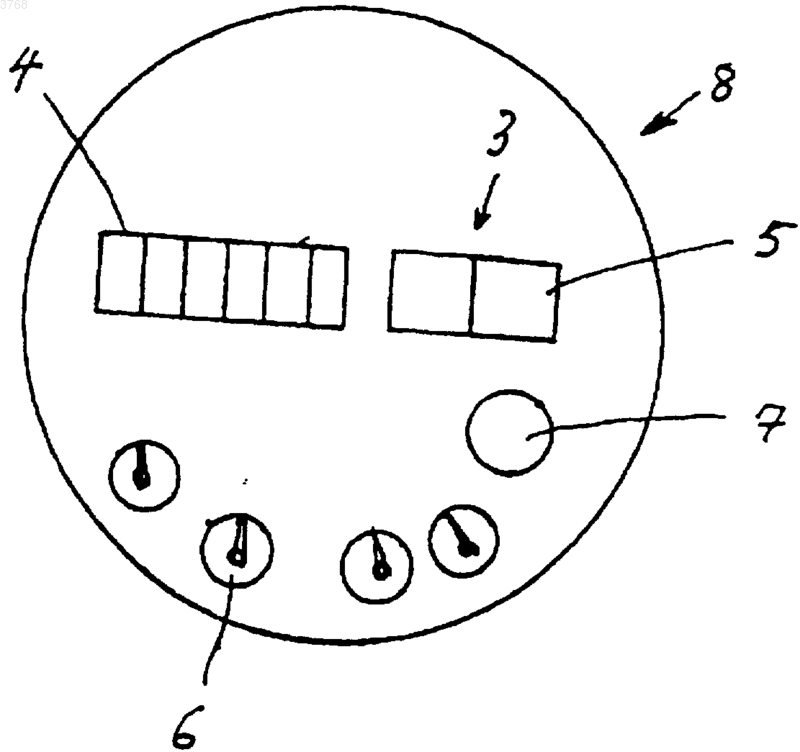

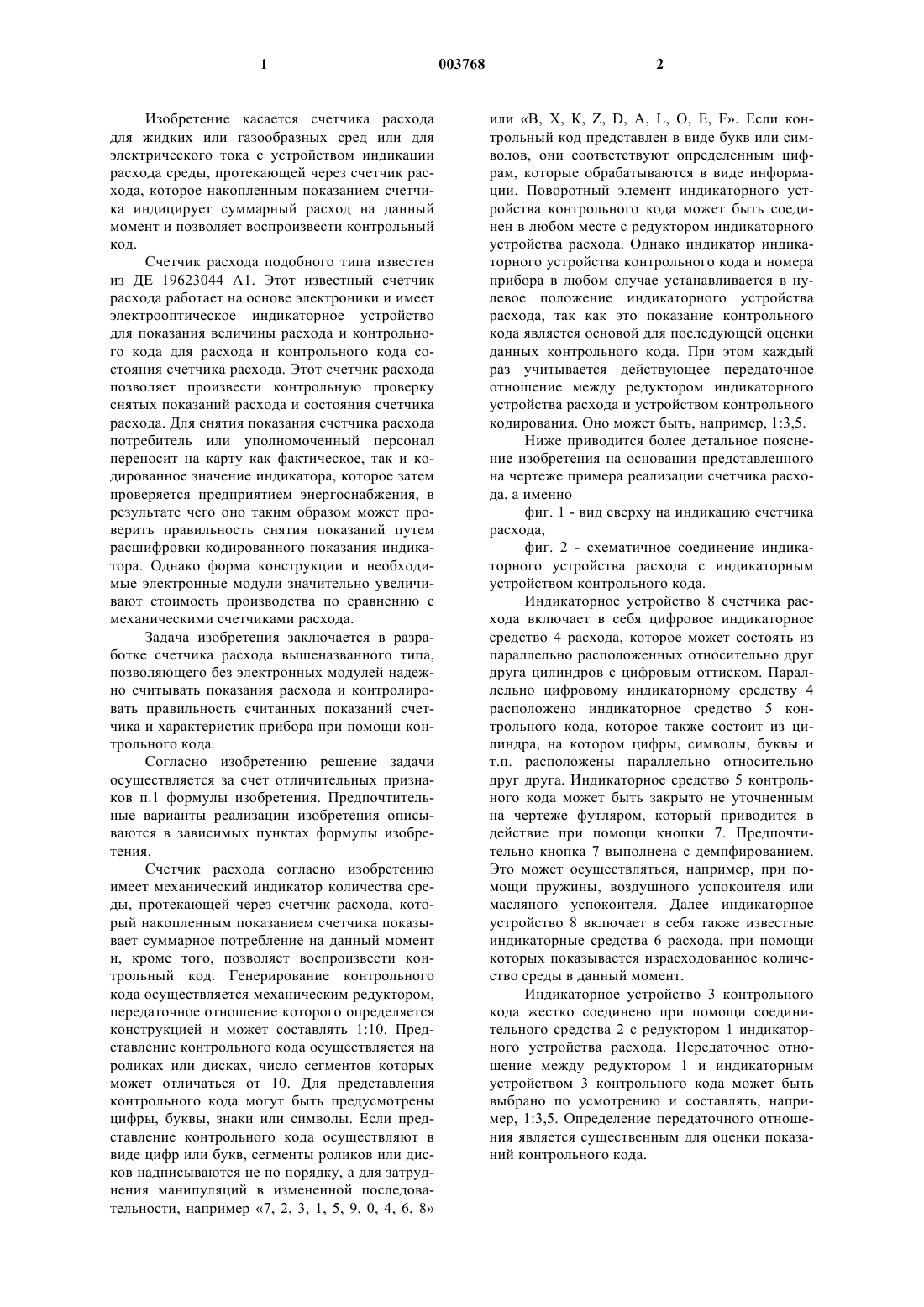

1 Изобретение касается счетчика расхода для жидких или газообразных сред или для электрического тока с устройством индикации расхода среды, протекающей через счетчик расхода, которое накопленным показанием счетчика индицирует суммарный расход на данный момент и позволяет воспроизвести контрольный код. Счетчик расхода подобного типа известен из ДЕ 19623044 А 1. Этот известный счетчик расхода работает на основе электроники и имеет электрооптическое индикаторное устройство для показания величины расхода и контрольного кода для расхода и контрольного кода состояния счетчика расхода. Этот счетчик расхода позволяет произвести контрольную проверку снятых показаний расхода и состояния счетчика расхода. Для снятия показания счетчика расхода потребитель или уполномоченный персонал переносит на карту как фактическое, так и кодированное значение индикатора, которое затем проверяется предприятием энергоснабжения, в результате чего оно таким образом может проверить правильность снятия показаний путем расшифровки кодированного показания индикатора. Однако форма конструкции и необходимые электронные модули значительно увеличивают стоимость производства по сравнению с механическими счетчиками расхода. Задача изобретения заключается в разработке счетчика расхода вышеназванного типа,позволяющего без электронных модулей надежно считывать показания расхода и контролировать правильность считанных показаний счетчика и характеристик прибора при помощи контрольного кода. Согласно изобретению решение задачи осуществляется за счет отличительных признаков п.1 формулы изобретения. Предпочтительные варианты реализации изобретения описываются в зависимых пунктах формулы изобретения. Счетчик расхода согласно изобретению имеет механический индикатор количества среды, протекающей через счетчик расхода, который накопленным показанием счетчика показывает суммарное потребление на данный момент и, кроме того, позволяет воспроизвести контрольный код. Генерирование контрольного кода осуществляется механическим редуктором,передаточное отношение которого определяется конструкцией и может составлять 1:10. Представление контрольного кода осуществляется на роликах или дисках, число сегментов которых может отличаться от 10. Для представления контрольного кода могут быть предусмотрены цифры, буквы, знаки или символы. Если представление контрольного кода осуществляют в виде цифр или букв, сегменты роликов или дисков надписываются не по порядку, а для затруднения манипуляций в измененной последовательности, например 7, 2, 3, 1, 5, 9, 0, 4, 6, 8 2 или В, X, К, Z, D, A, L, O, E, F. Если контрольный код представлен в виде букв или символов, они соответствуют определенным цифрам, которые обрабатываются в виде информации. Поворотный элемент индикаторного устройства контрольного кода может быть соединен в любом месте с редуктором индикаторного устройства расхода. Однако индикатор индикаторного устройства контрольного кода и номера прибора в любом случае устанавливается в нулевое положение индикаторного устройства расхода, так как это показание контрольного кода является основой для последующей оценки данных контрольного кода. При этом каждый раз учитывается действующее передаточное отношение между редуктором индикаторного устройства расхода и устройством контрольного кодирования. Оно может быть, например, 1:3,5. Ниже приводится более детальное пояснение изобретения на основании представленного на чертеже примера реализации счетчика расхода, а именно фиг. 1 - вид сверху на индикацию счетчика расхода,фиг. 2 - схематичное соединение индикаторного устройства расхода с индикаторным устройством контрольного кода. Индикаторное устройство 8 счетчика расхода включает в себя цифровое индикаторное средство 4 расхода, которое может состоять из параллельно расположенных относительно друг друга цилиндров с цифровым оттиском. Параллельно цифровому индикаторному средству 4 расположено индикаторное средство 5 контрольного кода, которое также состоит из цилиндра, на котором цифры, символы, буквы и т.п. расположены параллельно относительно друг друга. Индикаторное средство 5 контрольного кода может быть закрыто не уточненным на чертеже футляром, который приводится в действие при помощи кнопки 7. Предпочтительно кнопка 7 выполнена с демпфированием. Это может осуществляться, например, при помощи пружины, воздушного успокоителя или масляного успокоителя. Далее индикаторное устройство 8 включает в себя также известные индикаторные средства 6 расхода, при помощи которых показывается израсходованное количество среды в данный момент. Индикаторное устройство 3 контрольного кода жестко соединено при помощи соединительного средства 2 с редуктором 1 индикаторного устройства расхода. Передаточное отношение между редуктором 1 и индикаторным устройством 3 контрольного кода может быть выбрано по усмотрению и составлять, например, 1:3,5. Определение передаточного отношения является существенным для оценки показаний контрольного кода. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Счетчик расхода для жидких или газообразных сред или для электрического тока,содержащее устройство индикации расхода среды, протекающей через счетчик расхода, которое посредством накопленного показания счетчика показывает суммарный расход на данный момент и позволяет воспроизвести контрольный код, отличающийся тем, что индикаторное устройство (3) контрольного кода механически соединено с редуктором (1) индикаторного устройства (4) расхода, причем передаточное отношение между редуктором (1) и индикаторным устройством (3) контрольного кода отлично от 1:1. 2. Счетчик расхода по п.1, отличающийся тем, что контрольный код, воспроизводимый индикаторным устройством (3) контрольного кода, определяется из положения индикаторного устройства (3) контрольного кода при нулевом положении индикаторного устройства (4) расхода и соответствует передаточному отношению между редуктором (1) и индикаторным устройством (3) контрольного кода. 3. Счетчик расхода по п.1 или 2, отличающийся тем, что индикаторное устройство (3) контрольного кода выполнено в виде тела вращения. 4. Счетчик расхода по п.3, отличающийся тем, что индикаторное устройство (3) контрольного кода выполнено в виде роликового индикатора. 5. Счетчик расхода по п.3, отличающийся тем, что индикаторное устройство (3) контрольного кода выполнено в виде дискового индикатора. 6. Счетчик расхода по одному из пп.1-5,отличающийся тем, что индикаторное устройство (3) контрольного кода показывает контрольный код для накопленного показания счетчика. 7. Счетчик расхода по одному из пп.1-6,отличающийся тем, что индикаторное устройство (3) контрольного кода удерживается в нуле 4 вом положении индикаторного устройства (4) расхода для генерирования части номера прибора. 8. Счетчик расхода по одному из пп.1-7,отличающийся тем, что индикаторное устройство (3) контрольного кода показывает в кодированном виде накопленное показание счетчика и специфические для прибора данные счетчика расхода. 9. Счетчик расхода по п.8, отличающийся тем, что в качестве специфических данных прибора индицируется номер прибора и/или тип прибора. 10. Счетчик расхода по одному из пп.1-9,отличающийся тем, что индикаторное устройство (3) контрольного кода показывает контрольный код в форме букв, цифр, чисел или символов. 11. Счетчик расхода по одному из пп.1-10,отличающийся тем, что при помощи механической кнопки (7) приводится в действие футляр,расположенный на индикаторной поверхности индикаторного устройства (3) контрольного кода. 12. Счетчик расхода по п.11, отличающийся тем, что кнопка (7) выполнена с демпфированием.
