Очиститель волокнистого материала

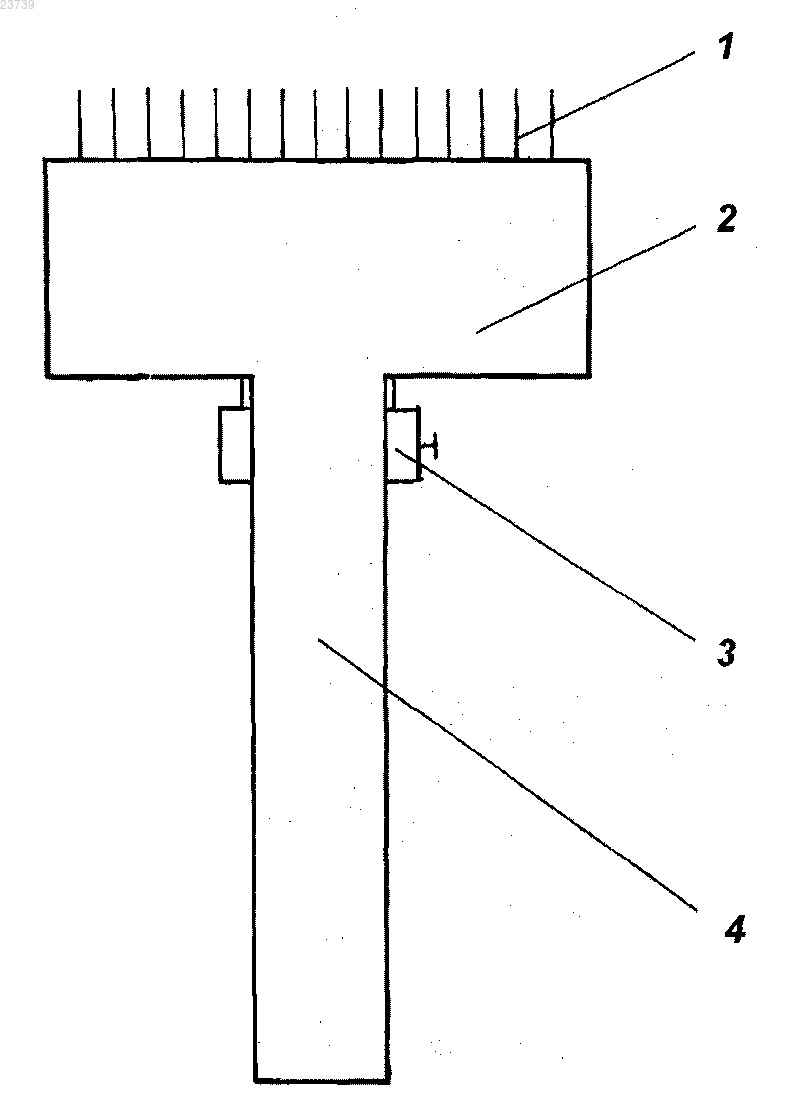

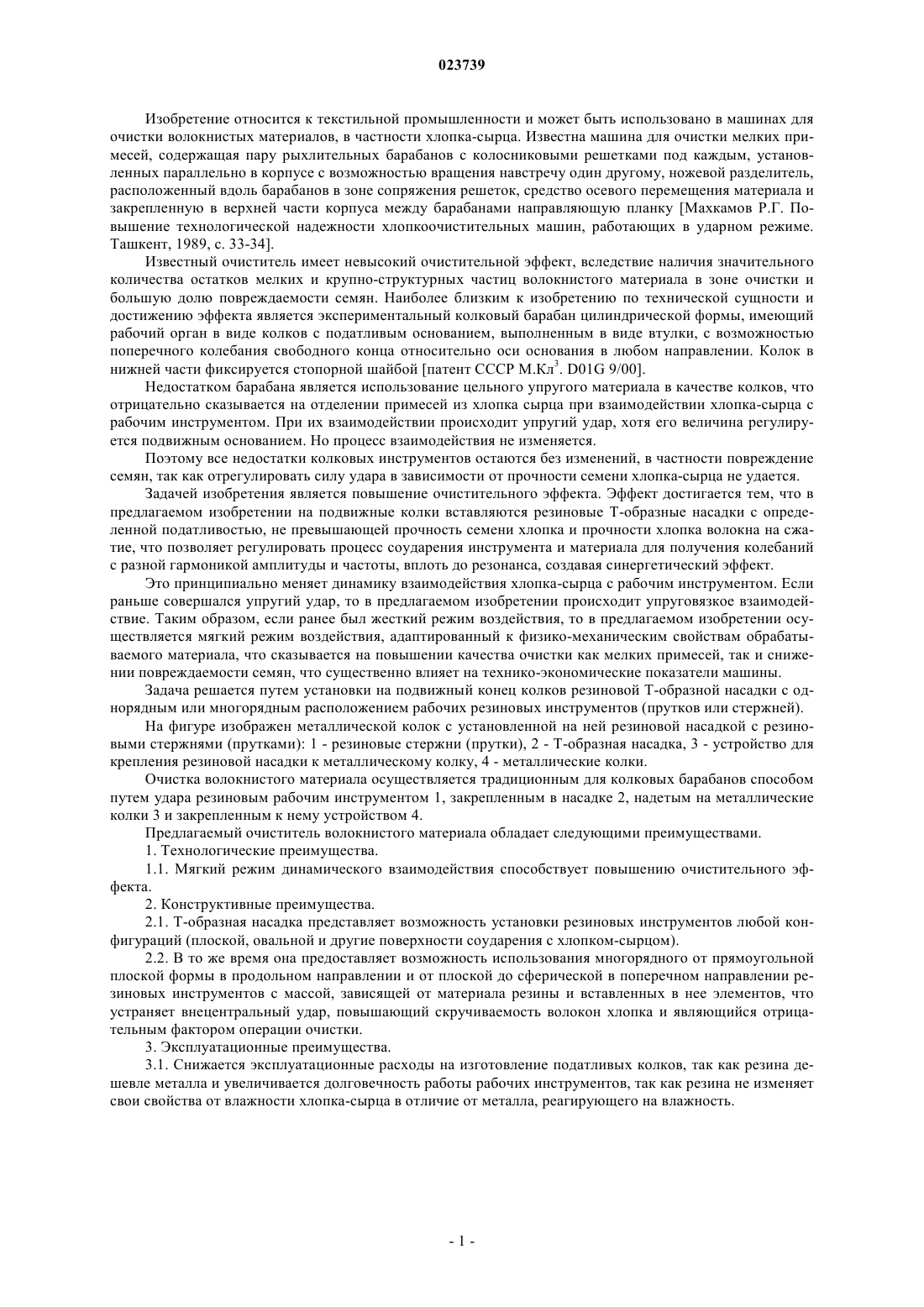

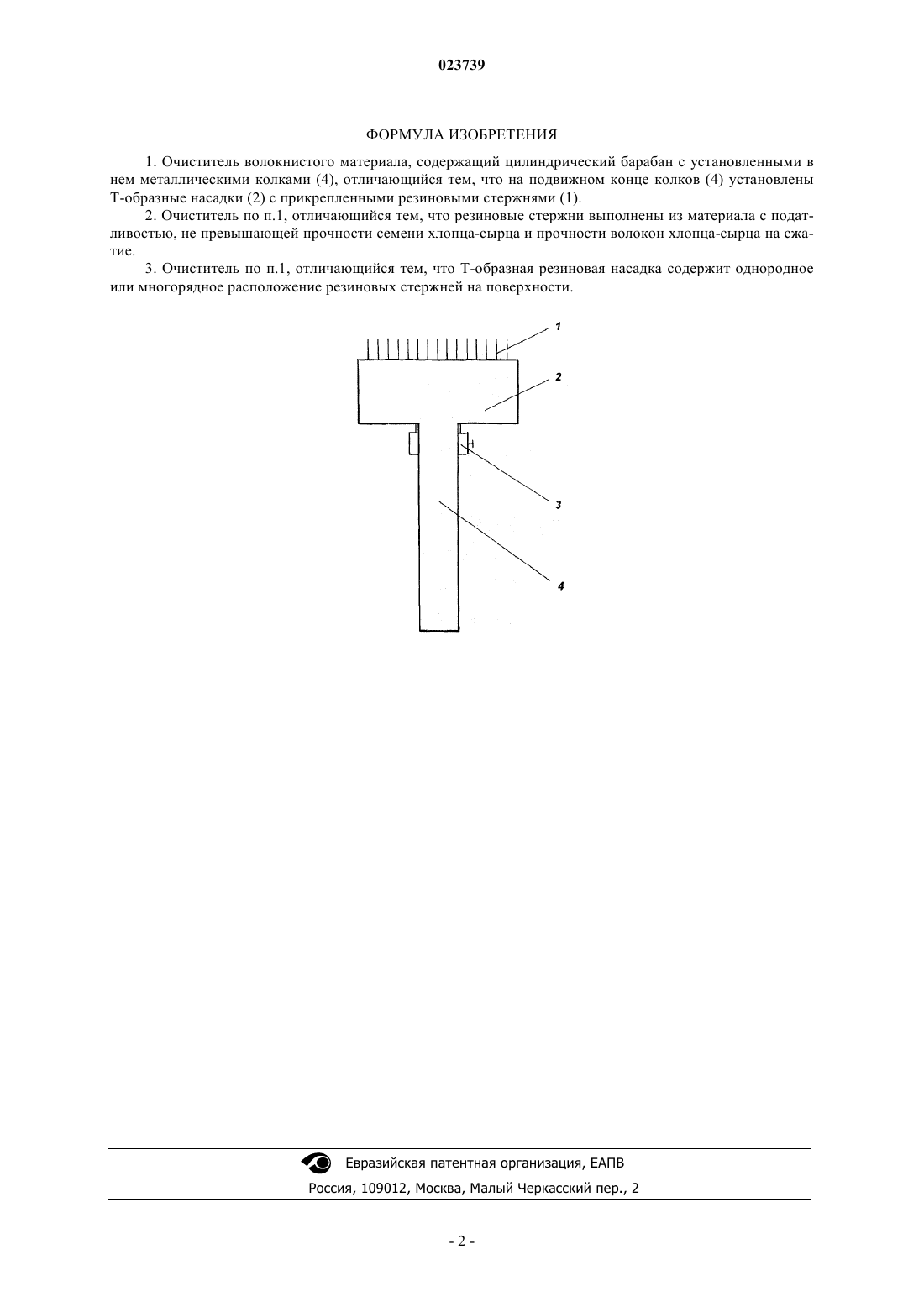

Изобретение относится к текстильной промышленности и может быть использовано в машинах для очистки волокнистых материалов, в частности хлопка-сырца. Повышение очистительного эффекта достигается тем, что в предлагаемом изобретении на подвижные колки вставляются резиновые Т-образные насадки с прикрепленными резиновыми стержнями, имеющие податливость, не превышающую прочность семени хлопка и прочность хлопка волокна на сжатие, что позволяет создать адаптивные условия взаимодействия с хлопком-сырцом для сохранения прочности семени и увеличения разрыхляемости волокон с целью повышения эффективности извлечения сорных примесей из обрабатываемого материала. Насадка имеет возможность однорядного или многорядного расположения резиновых стержней, причем изгиб рабочих инструментов при ударе происходит не только в резиновых стержнях, но и в самой резиновой насадке, что повышает очистительный эффект. Каримов Сундет Смаханович, Умаров Жандос Жанкулович (KZ)(71)(73) Заявитель и патентовладелец: РЕСПУБЛИКАНСКОЕ ГОСУДАРСТВЕННОЕ ПРЕДПРИЯТИЕ НА ПРАВЕ ХОЗЯЙСТВЕННОГО ВЕДЕНИЯ "ЕВРАЗИЙСКИЙ НАЦИОНАЛЬНЫЙ УНИВЕРСИТЕТ ИМ. Л.Н. ГУМИЛЕВА" МИНИСТЕРСТВА ОБРАЗОВАНИЯ И НАУКИ РЕСПУБЛИКИ КАЗАХСТАН Изобретение относится к текстильной промышленности и может быть использовано в машинах для очистки волокнистых материалов, в частности хлопка-сырца. Известна машина для очистки мелких примесей, содержащая пару рыхлительных барабанов с колосниковыми решетками под каждым, установленных параллельно в корпусе с возможностью вращения навстречу один другому, ножевой разделитель,расположенный вдоль барабанов в зоне сопряжения решеток, средство осевого перемещения материала и закрепленную в верхней части корпуса между барабанами направляющую планку [Махкамов Р.Г. Повышение технологической надежности хлопкоочистительных машин, работающих в ударном режиме. Ташкент, 1989, с. 33-34]. Известный очиститель имеет невысокий очистительной эффект, вследствие наличия значительного количества остатков мелких и крупно-структурных частиц волокнистого материала в зоне очистки и большую долю повреждаемости семян. Наиболее близким к изобретению по технической сущности и достижению эффекта является экспериментальный колковый барабан цилиндрической формы, имеющий рабочий орган в виде колков с податливым основанием, выполненным в виде втулки, с возможностью поперечного колебания свободного конца относительно оси основания в любом направлении. Колок в нижней части фиксируется стопорной шайбой [патент СССР M.Кл 3. D01G 9/00]. Недостатком барабана является использование цельного упругого материала в качестве колков, что отрицательно сказывается на отделении примесей из хлопка сырца при взаимодействии хлопка-сырца с рабочим инструментом. При их взаимодействии происходит упругий удар, хотя его величина регулируется подвижным основанием. Но процесс взаимодействия не изменяется. Поэтому все недостатки колковых инструментов остаются без изменений, в частности повреждение семян, так как отрегулировать силу удара в зависимости от прочности семени хлопка-сырца не удается. Задачей изобретения является повышение очистительного эффекта. Эффект достигается тем, что в предлагаемом изобретении на подвижные колки вставляются резиновые Т-образные насадки с определенной податливостью, не превышающей прочность семени хлопка и прочности хлопка волокна на сжатие, что позволяет регулировать процесс соударения инструмента и материала для получения колебаний с разной гармоникой амплитуды и частоты, вплоть до резонанса, создавая синергетический эффект. Это принципиально меняет динамику взаимодействия хлопка-сырца с рабочим инструментом. Если раньше совершался упругий удар, то в предлагаемом изобретении происходит упруговязкое взаимодействие. Таким образом, если ранее был жесткий режим воздействия, то в предлагаемом изобретении осуществляется мягкий режим воздействия, адаптированный к физико-механическим свойствам обрабатываемого материала, что сказывается на повышении качества очистки как мелких примесей, так и снижении повреждаемости семян, что существенно влияет на технико-экономические показатели машины. Задача решается путем установки на подвижный конец колков резиновой Т-образной насадки с однорядным или многорядным расположением рабочих резиновых инструментов (прутков или стержней). На фигуре изображен металлической колок с установленной на ней резиновой насадкой с резиновыми стержнями (прутками): 1 - резиновые стержни (прутки), 2 - Т-образная насадка, 3 - устройство для крепления резиновой насадки к металлическому колку, 4 - металлические колки. Очистка волокнистого материала осуществляется традиционным для колковых барабанов способом путем удара резиновым рабочим инструментом 1, закрепленным в насадке 2, надетым на металлические колки 3 и закрепленным к нему устройством 4. Предлагаемый очиститель волокнистого материала обладает следующими преимуществами. 1. Технологические преимущества. 1.1. Мягкий режим динамического взаимодействия способствует повышению очистительного эффекта. 2. Конструктивные преимущества. 2.1. Т-образная насадка представляет возможность установки резиновых инструментов любой конфигураций (плоской, овальной и другие поверхности соударения с хлопком-сырцом). 2.2. В то же время она предоставляет возможность использования многорядного от прямоугольной плоской формы в продольном направлении и от плоской до сферической в поперечном направлении резиновых инструментов с массой, зависящей от материала резины и вставленных в нее элементов, что устраняет внецентральный удар, повышающий скручиваемость волокон хлопка и являющийся отрицательным фактором операции очистки. 3. Эксплуатационные преимущества. 3.1. Снижается эксплуатационные расходы на изготовление податливых колков, так как резина дешевле металла и увеличивается долговечность работы рабочих инструментов, так как резина не изменяет свои свойства от влажности хлопка-сырца в отличие от металла, реагирующего на влажность. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Очиститель волокнистого материала, содержащий цилиндрический барабан с установленными в нем металлическими колками (4), отличающийся тем, что на подвижном конце колков (4) установлены Т-образные насадки (2) с прикрепленными резиновыми стержнями (1). 2. Очиститель по п.1, отличающийся тем, что резиновые стержни выполнены из материала с податливостью, не превышающей прочности семени хлопца-сырца и прочности волокон хлопца-сырца на сжатие. 3. Очиститель по п.1, отличающийся тем, что Т-образная резиновая насадка содержит однородное или многорядное расположение резиновых стержней на поверхности.
