Держатель

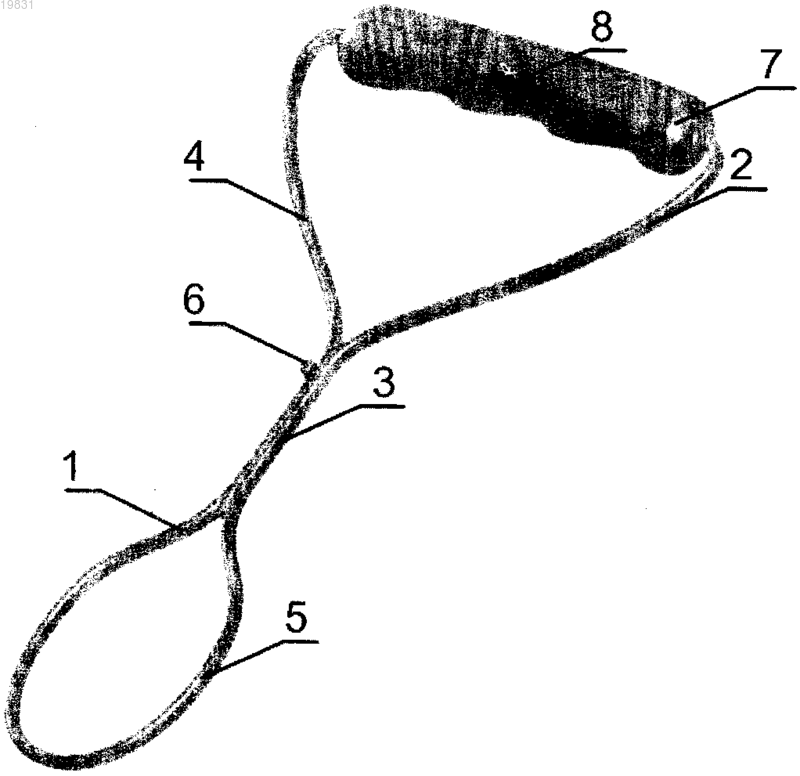

Изобретение относится к держателям для ношения индивидуальных принадлежностей, в частности к ручкам для переноски пластиковых, бумажных пакетов, сумок с ручками и других предметов,имеющих элементы для фиксации. Технический результат - расширение ассортимента устройств аналогичного назначения, повышение удобства при использовании, исключение травмирования руки, улучшение технологических возможностей держателя, обеспечивающего фиксирование пакетов, сумок и других предметов как с мягкими, так и с твердыми ручками. Указанный результат достигается тем, что у держателя, содержащего корпус (1) с замковым устройством (2) и фиксирующим элементом (3), согласно изобретению корпус (1) выполнен из эластичного шнура,замковое устройство (2) состоит из двух петель (4, 5), образованных на противоположных концах корпуса с возможностью установки одна в другую, а фиксирующий элемент (3) расположен между петлями (4, 5) замкового устройства (2). Фиксирующий элемент снабжен стопорным выступом (6). К одной из петель замкового устройства прикреплена рукоятка (7) с выемками (8) для пальцев.(71)(72)(73) Заявитель, изобретатель и патентовладелец: ШАРОЙКО МИХАИЛ МИХАЙЛОВИЧ (KZ) Изобретение относится к держателям для ношения индивидуальных принадлежностей, в частности к ручкам для переноски пластиковых, бумажных пакетов, сумок с ручками и других предметов, имеющих элементы для фиксации. Известна ручка-фиксатор, выполненная в виде желоба с замковым устройством, которое состоит по крайней мере из одного элемента-выступа, перекрывающего по крайней мере одну четверть ширины желоба в сечении, перпендикулярном продольной оси желоба, в зоне размещения замкового устройства,при этом ширина желоба относится к высоте и длине желоба как 1:(0,21-5,8):(1,87-15,72), причем площадь опорной зоны желоба, входящей в контакт с рукой потребителя в процессе эксплуатации, составляет не менее 300 мм 2. Замковое устройство включает четное или нечетное количество элементоввыступов, размещенных на противоположных стенках желоба или на одной стенке желоба. Желоб выполнен с консольными выступами, на которых размещено замковое устройство. Желоб выполнен по крайней мере с одним отверстием, с поперечными складками-направляющими для размещения ручки на держателе или держателях. Торцы желоба и/или торцевые части желоба выполнены с округлением. Стенки желоба в его торцевых частях выполнены отогнутыми наружу. Желоб и замковое устройство выполнены обеспечивающими возможность компактного складывания нескольких ручек. Желоб выполнен по крайней мере с одним шарнирным соединением, причем его продольная ось параллельна продольной оси желоба. Торцевые части желоба сформованы криволинейными, с образованием впадин для сбора и направления ручек переносимых пакетов (патент РФ на полезную модель 62900, кл. В 65D 33/06, 2007). Данное устройство предназначено для переноски сумок с мягкими ручками и не позволяет фиксировать и переносить сумки или другие предметы с твердыми ручками, что сужает его функциональные возможности. Известен держатель в качестве сумки-фиксатора для объединения и удержания ручек одного или нескольких пластиковых или бумажных пакетов (сумок), выполненный в виде удлиненного элемента с вырубленным замковым устройством на двух противоположных концевых участках. Замковое устройство представляет собой удлиненные прорези с фиксирующими элементами округлой формы, обращенными навстречу друг другу и расположенными друг от друга на расстоянии, лежащем в пределах от 40 до 100 мм, при этом толщина изделия лежит в пределах от 0,1 до 2,0 мм (патент на полезную модель 29212, кл. А 45F 5/10, 2003). Данное устройство позволяет объединять и удерживать ручки только пластиковых или бумажных пакетов и не может быть использовано для фиксирования предметов с жесткими ручками. Это сужает технологические возможности держателя. Кроме того, при расстоянии между фиксирующими элементами, равном 40-50 мм, удерживать данное устройство очень неудобно, так как ширина его гораздо меньше ширины ладони и ручки пакетов будут травмировать руку. Это снижает удобство использования. Задачей изобретения является усовершенствование конструкции держателя для фиксирования и переноски пакетов, сумок и других предметов, имеющих ручки для удерживания. Технический результат - расширение ассортимента устройств аналогичного назначения, повышение удобства при использовании, исключение травмирования руки, улучшение технологических возможностей держателя, обеспечивающего фиксирование пакетов, сумок и других предметов как с мягкими, так и с твердыми ручками. Указанный результат достигается тем, что у держателя, содержащего корпус с замковым устройством и фиксирующим элементом, согласно изобретению корпус выполнен из эластичного шнура, замковое устройство состоит из двух петель, образованных на противоположных концах корпуса с возможностью установки одна в другую, а фиксирующий элемент расположен между петлями замкового устройства. Фиксирующий элемент снабжен стопорным выступом. К одной из петель замкового устройства прикреплена рукоятка с выемками для пальцев. Изобретение поясняется чертежом, где представлен общий вид держателя. Держатель содержит корпус 1 с замковым устройством 2 и фиксирующим элементом 3. Корпус 1 выполнен из эластичного шнура, замковое устройство 2 состоит из двух петель 4, 5, образованных на противоположных концах корпуса 1 с возможностью установки одна в другую. Фиксирующий элемент 3 расположен между петлями 4, 5 замкового устройства и снабжен стопорным выступом 6. К одной из петель 4 замкового устройства 2 прикреплена рукоятка 7 с выемками 8 для пальцев. Используют держатель следующим образом. При необходимости переноски большого количества пакетов с мягкими или жесткими ручками через отверстия ручек продевают одну из петель замкового устройства, например петлю 5. Затем сгибают корпус 1, который выполнен из эластичного шнура. При сгибании корпуса 1 петли 4, 5 приближают друг к другу, а затем петлю 4 вставляют в петлю 5. Ручки пакетов закрепляются на фиксирующем элементе 3. Удерживая рукоятку 7 с выемками 8 для пальцев, производят переноску груза, состоящего из большого количества пакетов. Для исключения смещения пакетов на фиксирующем элементе 3 и более жесткого зацепления петель 4, 5 замкового устройства между собой фиксирующий элемент 3 снабжают стопорным выступом 6. Преимуществом данного держателя является возможность использования для перемещения гро-1 019831 моздких и тяжелых предметов. При этом размер ручек или других средств для зацепления держателя может быть минимальным, достаточно только, чтобы через отверстие ручки или иного средства для зацепления прошла петля 5 замкового устройства. Наличие рукоятки 7 повышает удобство при эксплуатации, так как исключается травмирование руки и обеспечивается возможность переноски большого количества объемных пакетов и тяжелых грузов. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Держатель для переноски пакетов, содержащий корпус (1) с замковым устройством (2) и фиксирующим элементом (3), причем корпус (1) выполнен из эластичного шнура, замковое устройство (2) состоит из двух петель (4, 5), образованных на противоположных концах корпуса с возможностью продевания одна в другую, а фиксирующий элемент (3) расположен между петлями (4, 5) замкового устройства, отличающийся тем, что фиксирующий элемент (3) снабжен стопорным выступом (6), установленным с возможностью зацепления за него свободного конца одной из петель замкового устройства (2). 2. Держатель по п.1, отличающийся тем, что к одной из петель (4) замкового устройства прикреплена рукоятка (7) с выемками для пальцев, а стопорный выступ (6) расположен ближе к концу фиксирующего элемента (3) со стороны рукоятки (7).
